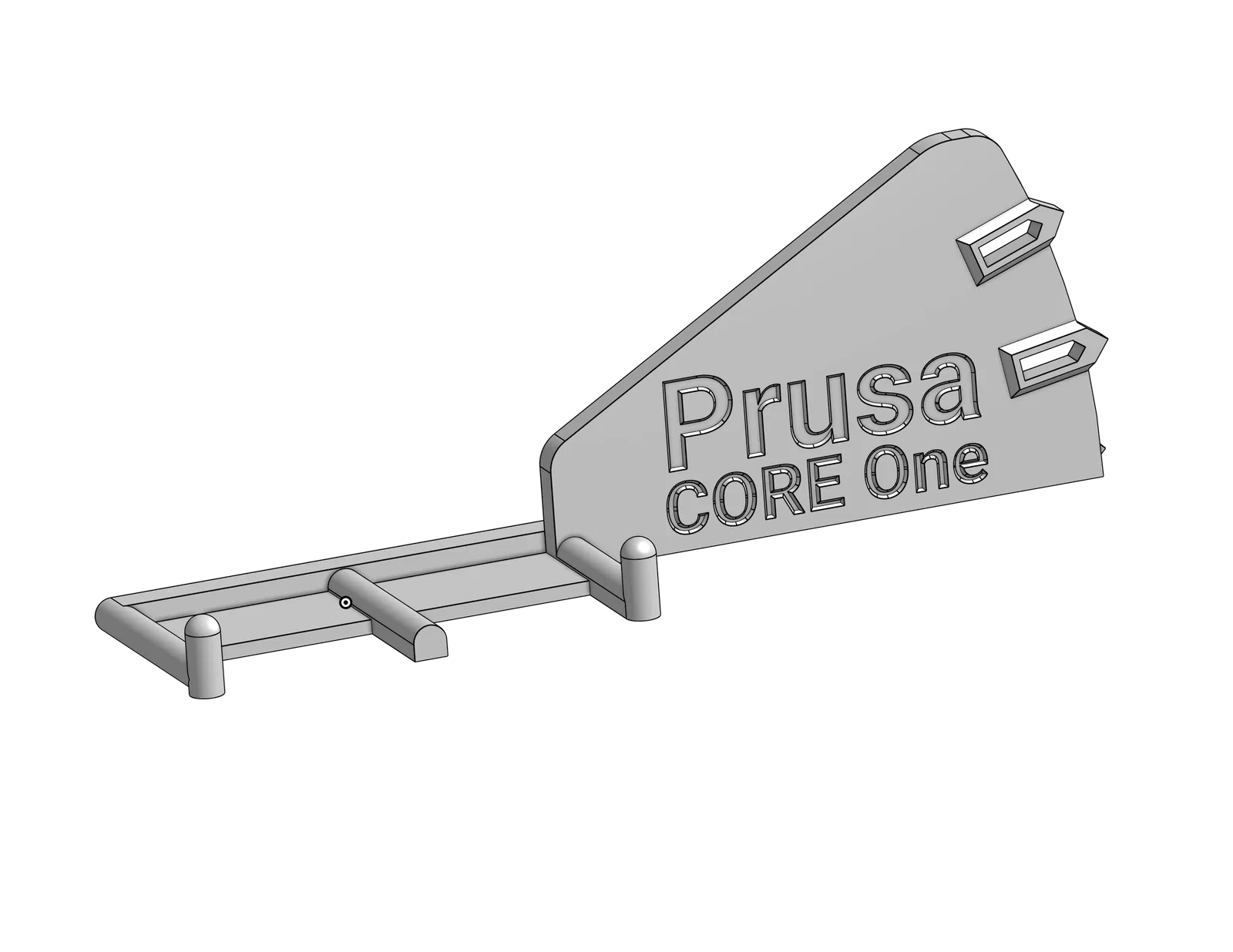

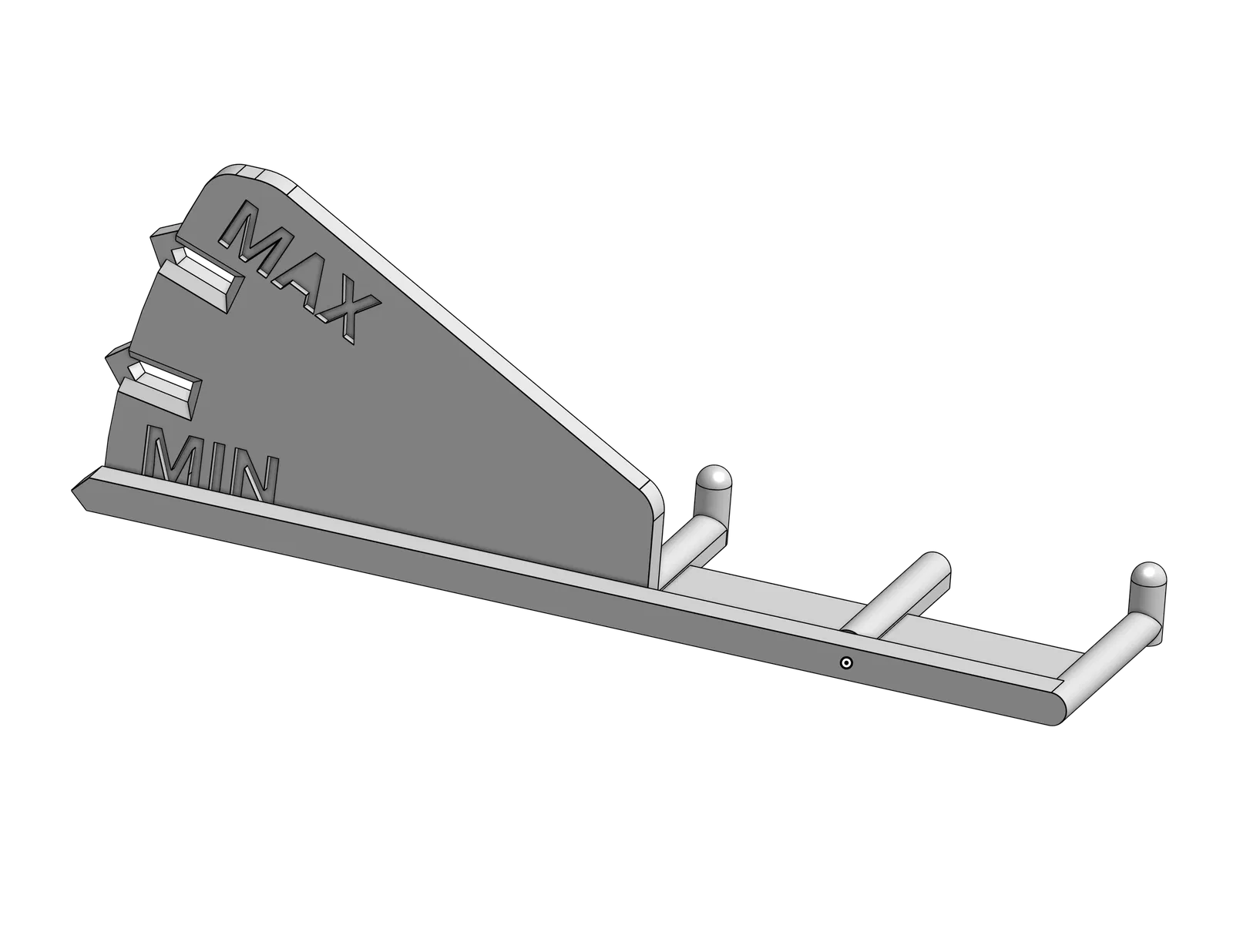

Thước đo lực căng dây đai cho Prusa Core One (Thiết kế V2 mới)

Tác giả SaveYourBacon

Lượt tải
2.470
Lượt thích
579
Lượt coi
10.047

File 4 2,9 MB

  • Belt_Gauge_V2_1773645075.stlSTL · 1,8 MB
  • Belt_Gauge_V2_1773645076.stepSTEP · 751,2 KB
  • Belt_Gauge_V1_1773645076.stlSTL · 143,5 KB
  • Belt_Gauge_V1_1773645078.stepSTEP · 171,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#252563
Danh mục
Máy In 3D
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Cập nhật: Nhờ vào sự quan tâm của mọi người dành cho mẫu này, mình đã tinh chỉnh lại một chút về ngoại hình (giúp dễ đọc hơn) cũng như giảm bớt 0.15mm độ dày (giúp thước đo nằm gần tâm hơn khi dây đai được căn chỉnh chuẩn xác).

Nếu bạn cũng giống mình, hẳn là từng rất vất vả khi sử dụng ứng dụng đo lực căng dây đai hoặc phương pháp dùng đèn chớp (stroboscope) để căn chỉnh máy CoreXY. Mình tạo ra cái thước đo này để đưa máy về trạng thái gần mức lý tưởng nhất, giúp các bước căn chỉnh chính thức sau đó trở nên dễ thở hơn nhiều. Hy vọng nó sẽ giúp ích cho anh em… Mình có đính kèm file STEP nếu bạn muốn tùy chỉnh thêm.

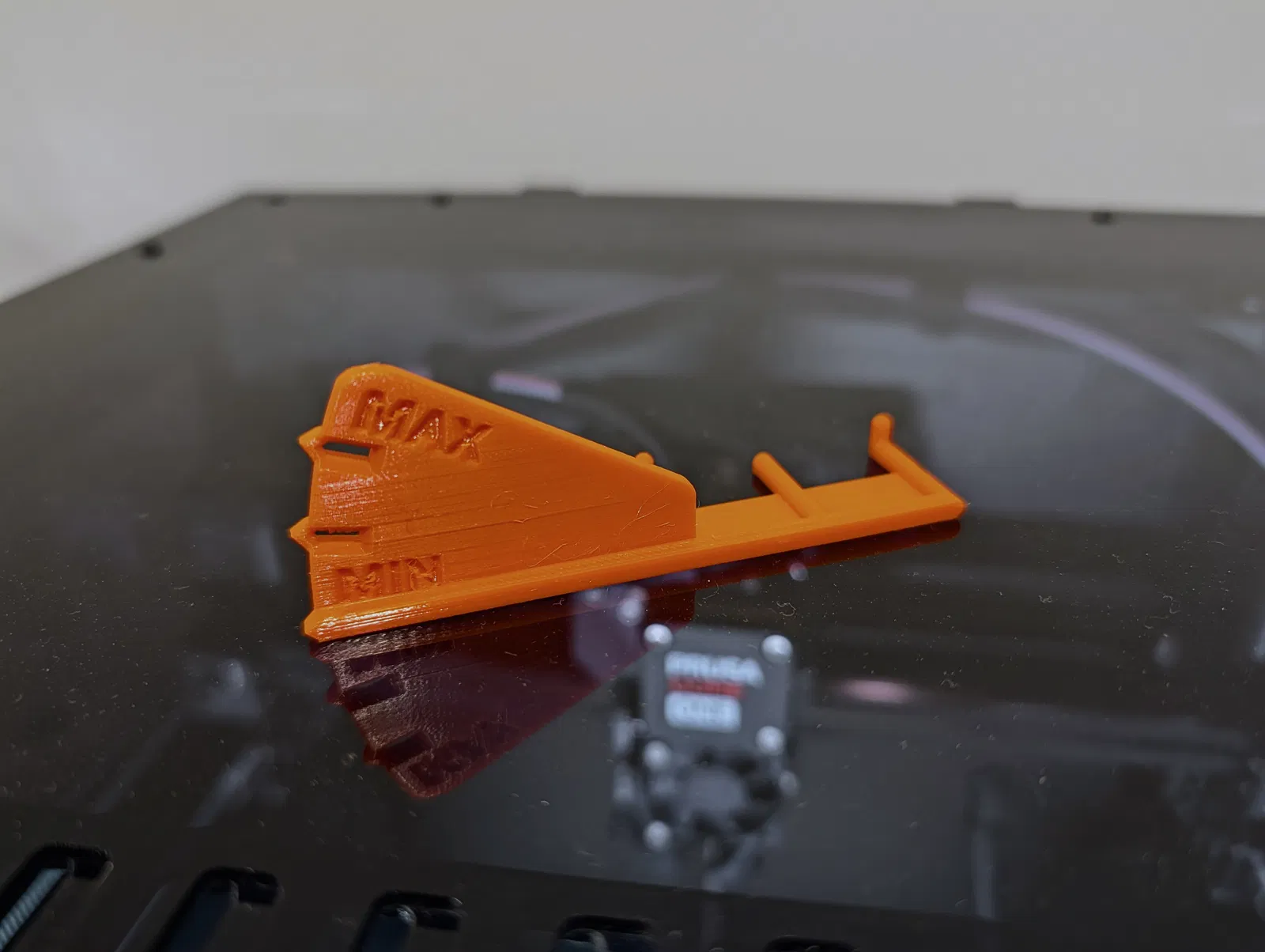

Nên in với layer height 0.15, profile cấu trúc (structural), 100% infill, tốc độ in tối đa 100 mm/s, và dùng nhựa Prusament PETG.

Khuyên dùng là bạn nên in hai cái để gắn vào cả hai sợi dây đai (vì chỉnh dây này sẽ ảnh hưởng đến dây kia).

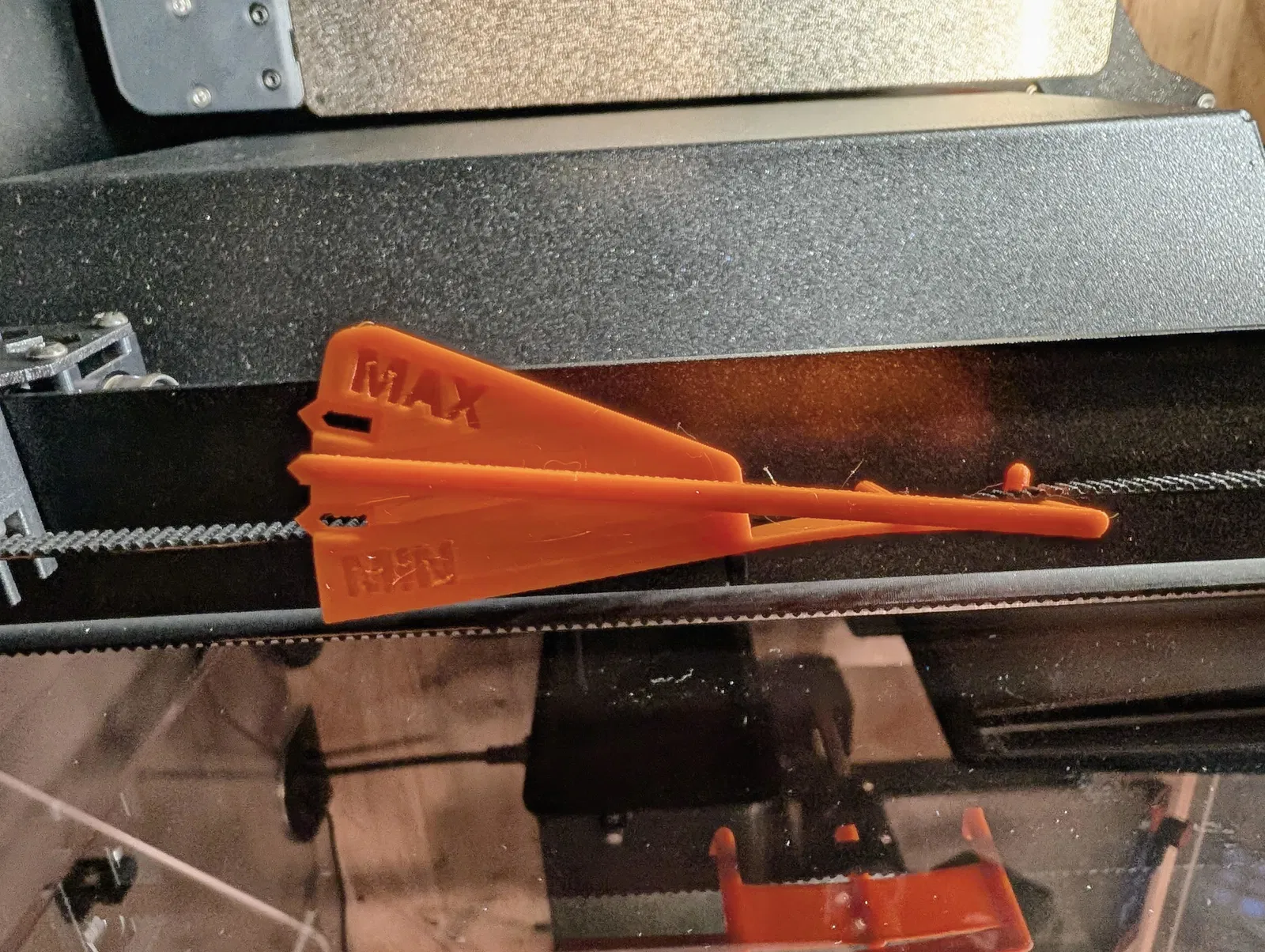

Kết quả có thể khác nhau tùy máy, nhưng thiết lập “hoàn hảo” của mình là khi kim nằm gần chính giữa (xem hình). Đừng quên căn vuông góc lại giàn trục gantry nữa nhé: Điều chỉnh lực căng dây đai (Core One)
