Bộ dẫn cáp năng lượng mặt trời qua ngói mái

Mời mọi người tham gia bình chọn để mình biết cần đầu tư bao nhiêu công sức cho phần mô tả nhé: https://www.pww2.com/abstimmung

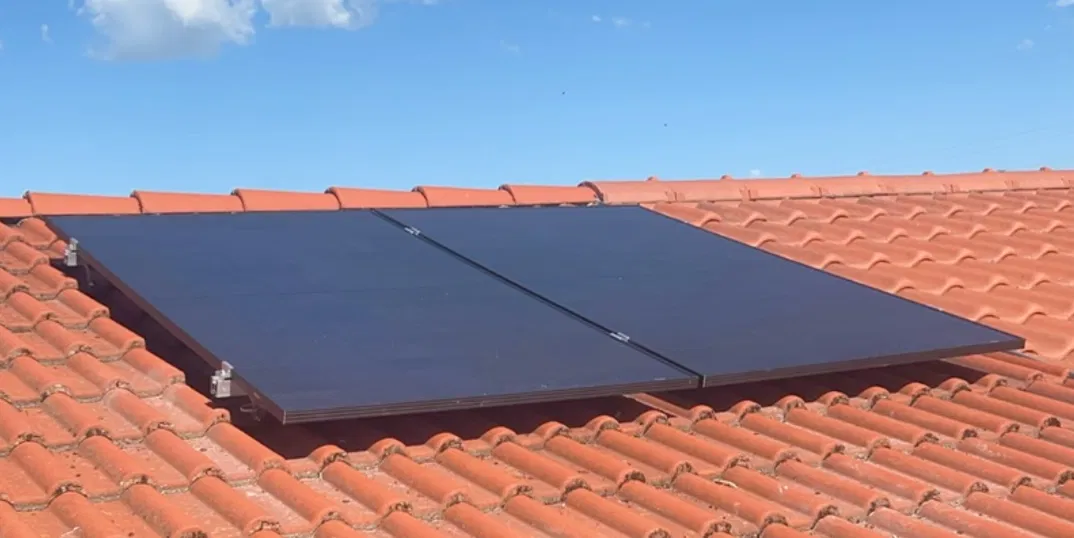

Mình có mua hệ thống điện mặt trời của hãng Kleines Kraftwerk. Hệ thống gồm 4 tấm pin năng lượng mặt trời, mình lắp theo cặp trên mái nhà hướng Đông và Tây. Để dẫn dây cáp từ mái vào gác mái một cách gọn gàng, có tổ chức (không bị lẫn lộn, được gom lại và kẹp chặt) và bảo vệ tốt, mình đã thiết kế bộ sản phẩm này.

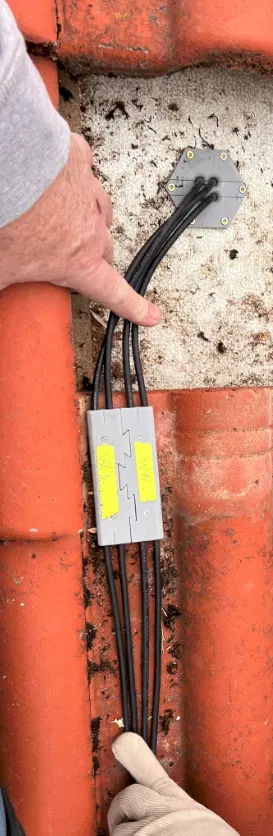

Bộ sản phẩm gồm hai phần:

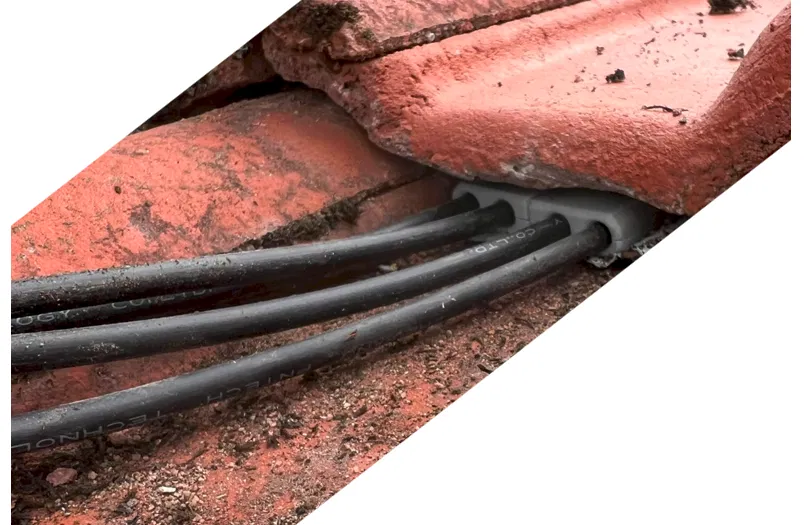

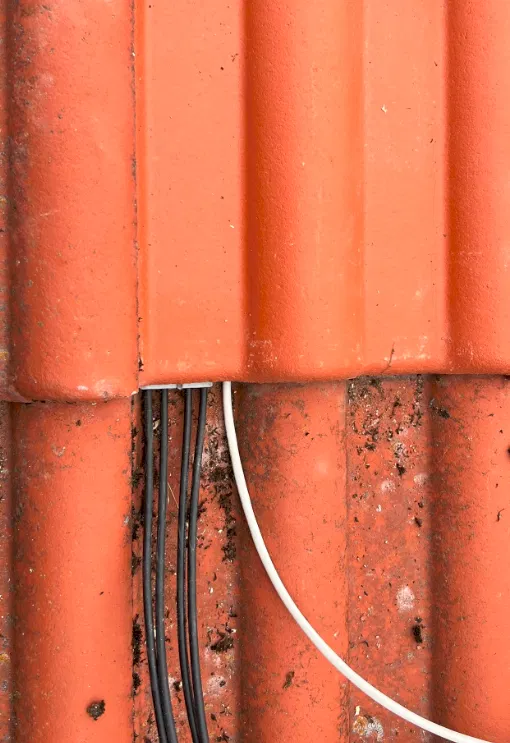

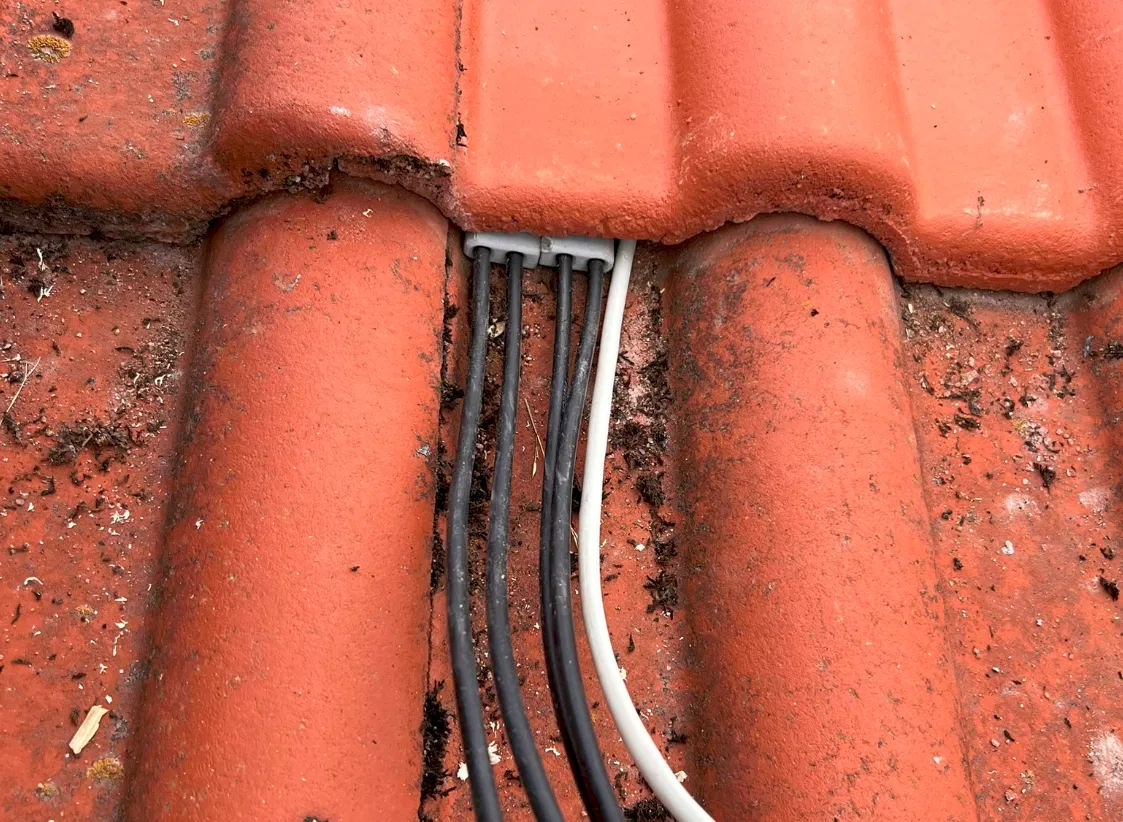

Phần đi dây giữa hai viên ngói

Phần đi dây xuyên qua tấm lót mái (ván lót)

Phần này là tùy chọn, không bắt buộc nếu bên dưới lớp ngói không có tấm lót, nó giúp dẫn cáp xuyên qua lớp lót một cách khoa học.

Trong video dưới đây, mình sẽ hướng dẫn các bạn cách luồn cáp.

Phần hướng dẫn dưới đây dành cho 2 tấm pin, tức là cho một cặp tấm pin với 4 sợi dây cáp.

Các bộ phận in 3D

Dachpfannen Kabeldurchfuehrung.3mf

Kabeldurchlass Dachboden.3mf

Vật liệu bổ sung :

• 4 ốc cấy M3 (heat-set inserts): https://amzn.to/4mf1jcR
• 4 ốc lục giác M3 x 6: https://amzn.to/4e4oH9e
• Vài con vít bắt gỗ hoặc vít tấm dăm nhỏ (có sẵn là được)

Mình đã đăng ký Amazon Partnernet, nên mình sẽ nhận được hoa hồng nhỏ từ các giao dịch đủ điều kiện khi các bạn mua qua link trên. Rất cảm ơn sự ủng hộ của các bạn.

Lắp ráp phần đi dây qua ngói

Phần đi dây cho mỗi cặp cáp của một tấm pin có thể được lắp riêng rồi mới ghép lại.

Phần trên và dưới khác nhau. Phần trên được đánh dấu bằng một vết khía (mũi tên xanh) và có lỗ âm cho đầu vít (M3x6), nghĩa là vít sẽ được đưa vào từ phần trên (mũi tên xanh).

Ở phần dưới, bạn cần nung nóng ốc cấy bằng mỏ hàn hoặc tua vít đã hơ nóng (bằng bật lửa) rồi ấn vào.

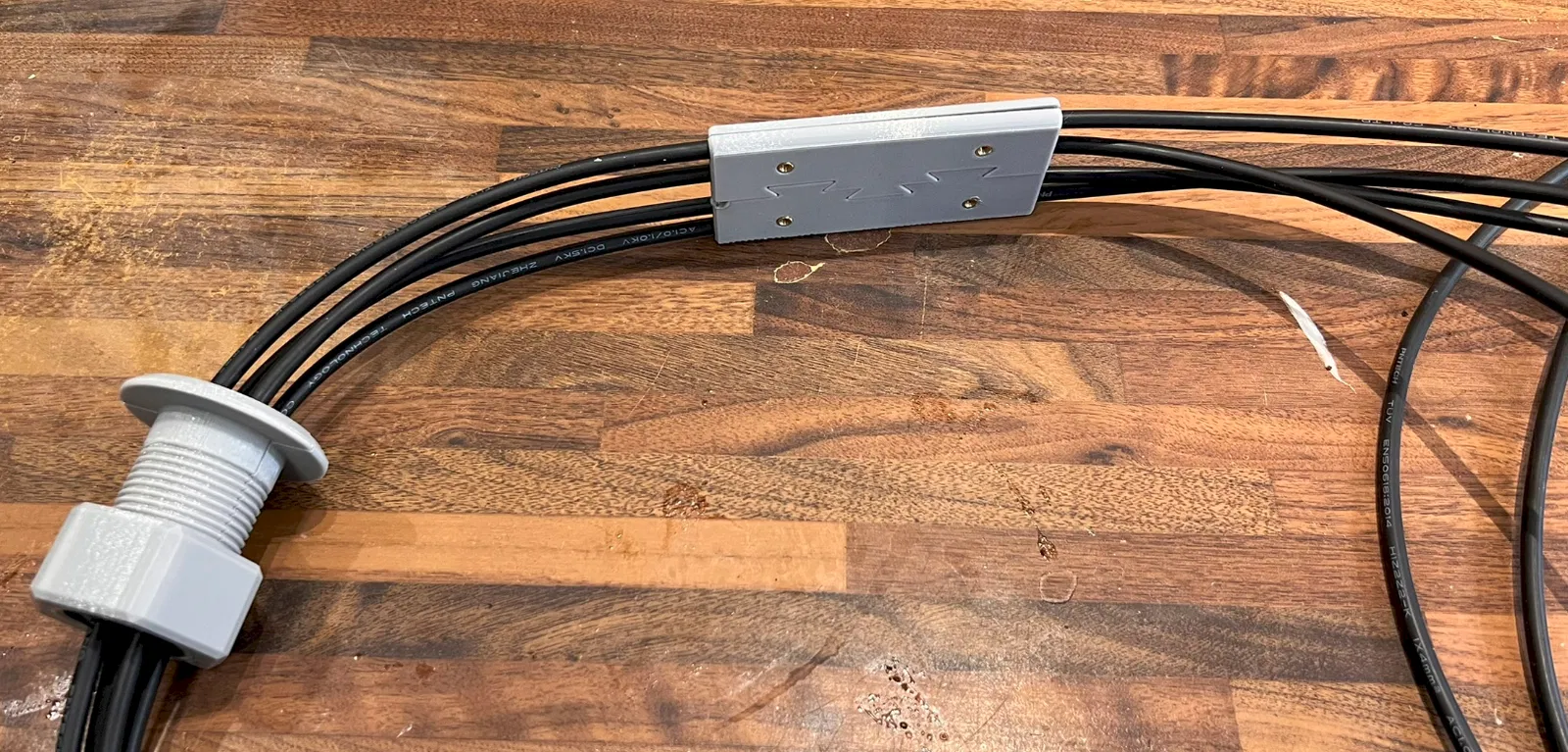

Lắp ráp phần đi dây qua gác mái

1. Chốt (D) được cắm vào phần (A). Lưu ý: (A) và (C) nhìn giống nhau nhưng khác nhau về ren. Các phần được đánh dấu bằng hai vạch (mũi tên xanh) hoặc một vạch (mũi tên cam). Phần giữa (B) cũng được đánh dấu tương ứng. Hãy chú ý khớp các dấu này lại với nhau.
2. Lắp phần A vào phần giữa (B), nhớ kiểm tra xem cáp đã vừa chưa. Hãy đánh dấu các đầu nối cáp (tấm 1, tấm 2) để sau này dễ phân biệt khi cắm vào biến tần.
3. Cắm phần (C) vào chốt (D) đã luồn qua và ép chặt lại.
4. Để cố định toàn bộ, bạn có thể quấn một sợi dây mảnh hoặc băng dính quanh phần gờ phía trên.

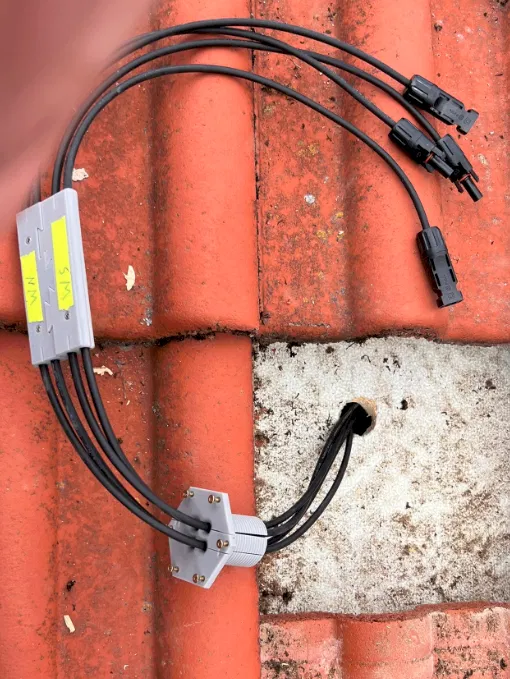

5. Luồn cáp qua lỗ đã khoan sẵn trên mái và lắp bộ dẫn cáp vào.
6. Cố định bằng 6 con vít nhỏ.

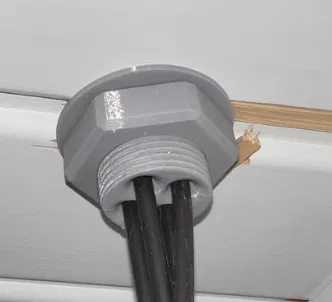

7. Ở trong gác mái, luồn đầu dây qua đĩa đệm rồi đến đai ốc và vặn chặt. Vì bạn đã bắt vít cố định bộ dẫn vào ván lót, nó sẽ không bị xoay.

Trước khi lên mái

Mình khuyên bạn nên thử nghiệm mọi thứ trước, hoặc lắp sẵn vào các đoạn dây nối (thường đi kèm với tấm pin, bộ KleinesKraftwerk có đoạn nối 3 mét).

Chỉ vặn lỏng các "kẹp cáp" để bạn vẫn có thể điều chỉnh vị trí dây. Khi lên mái, bạn có thể cần tháo đai ốc/đĩa đệm của bộ dẫn gác mái ra nếu cần.
