Giá đỡ Raspberry Pi 3B+ cho máy in Ender-5 S1

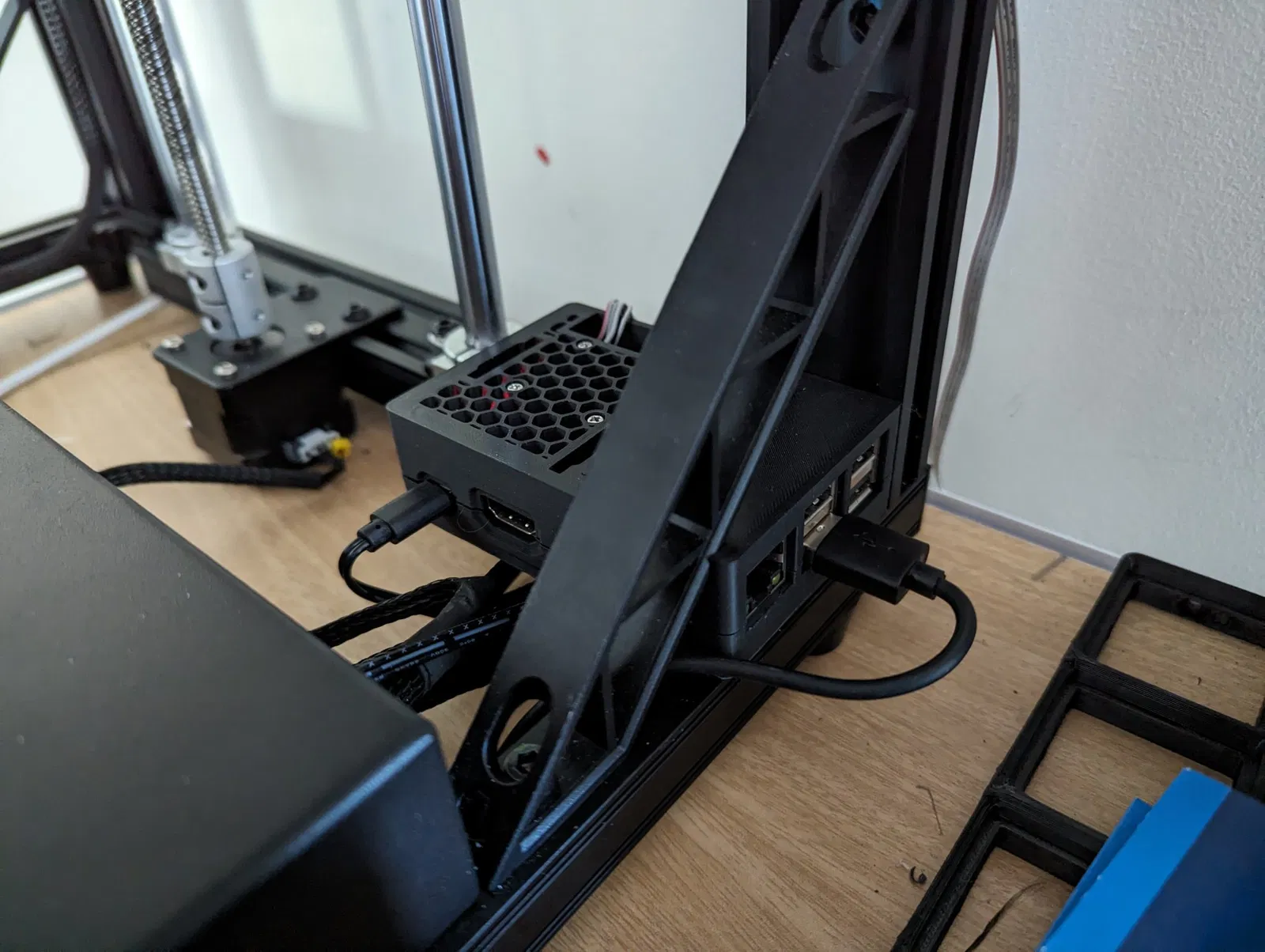

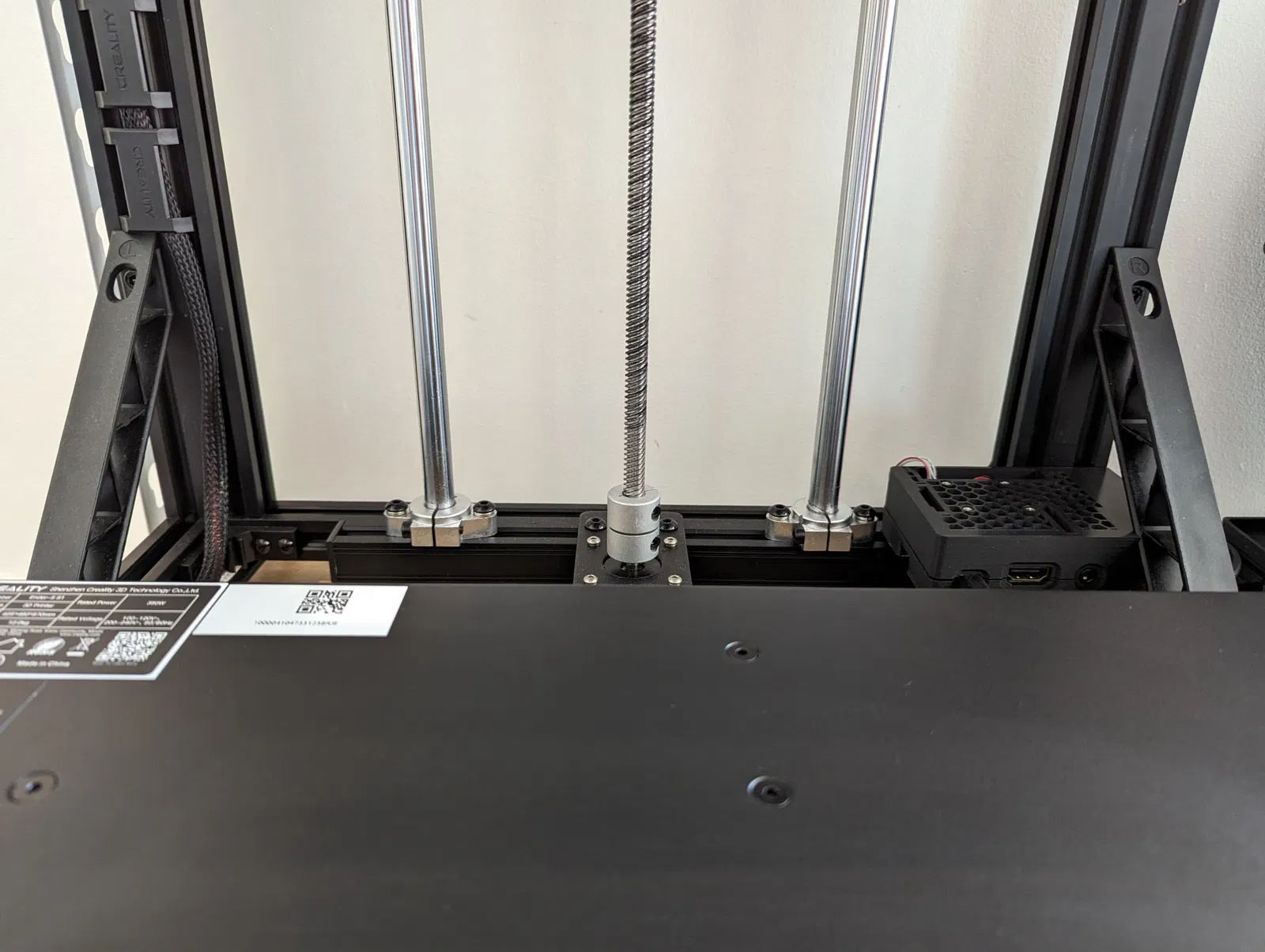

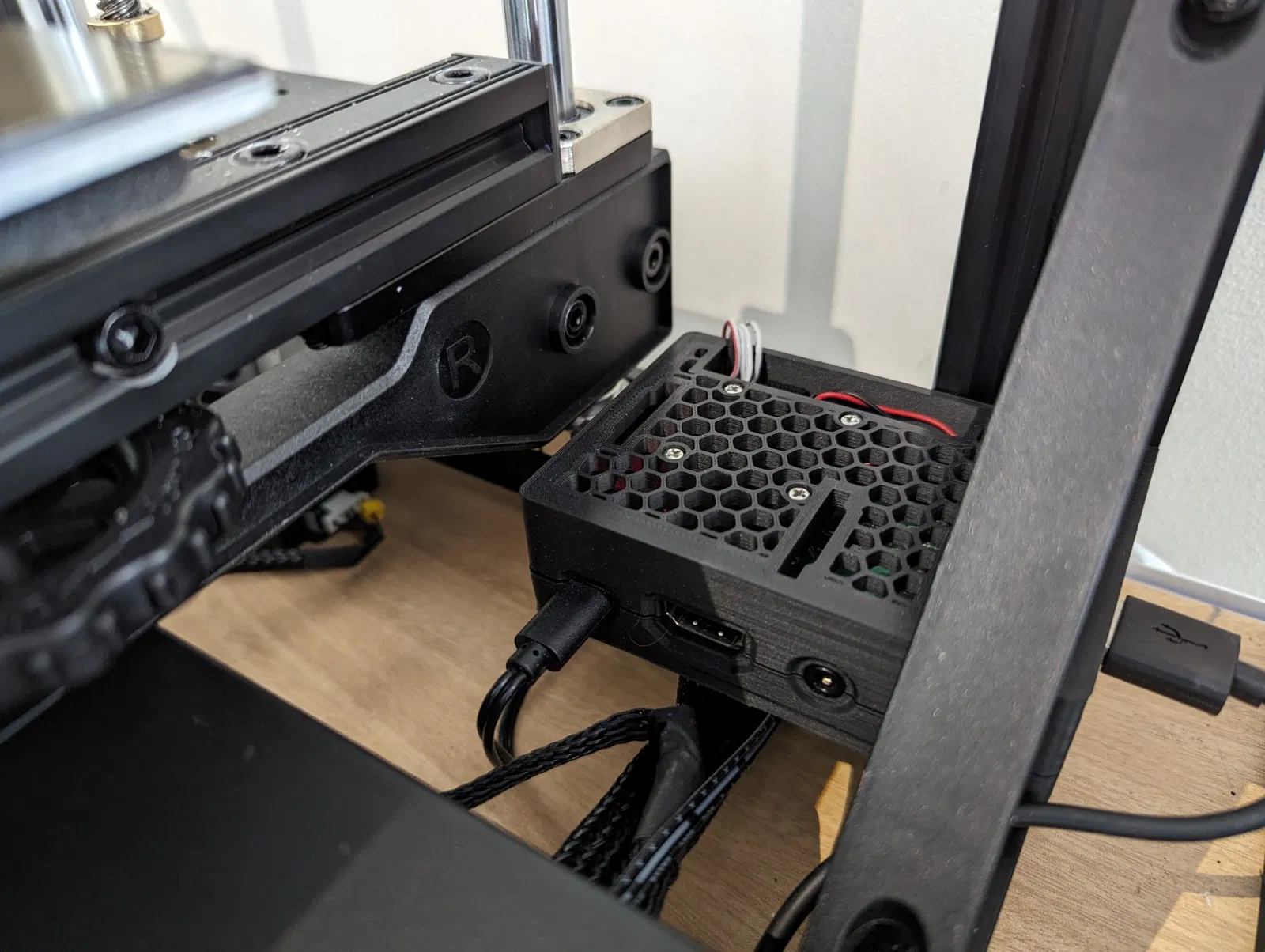

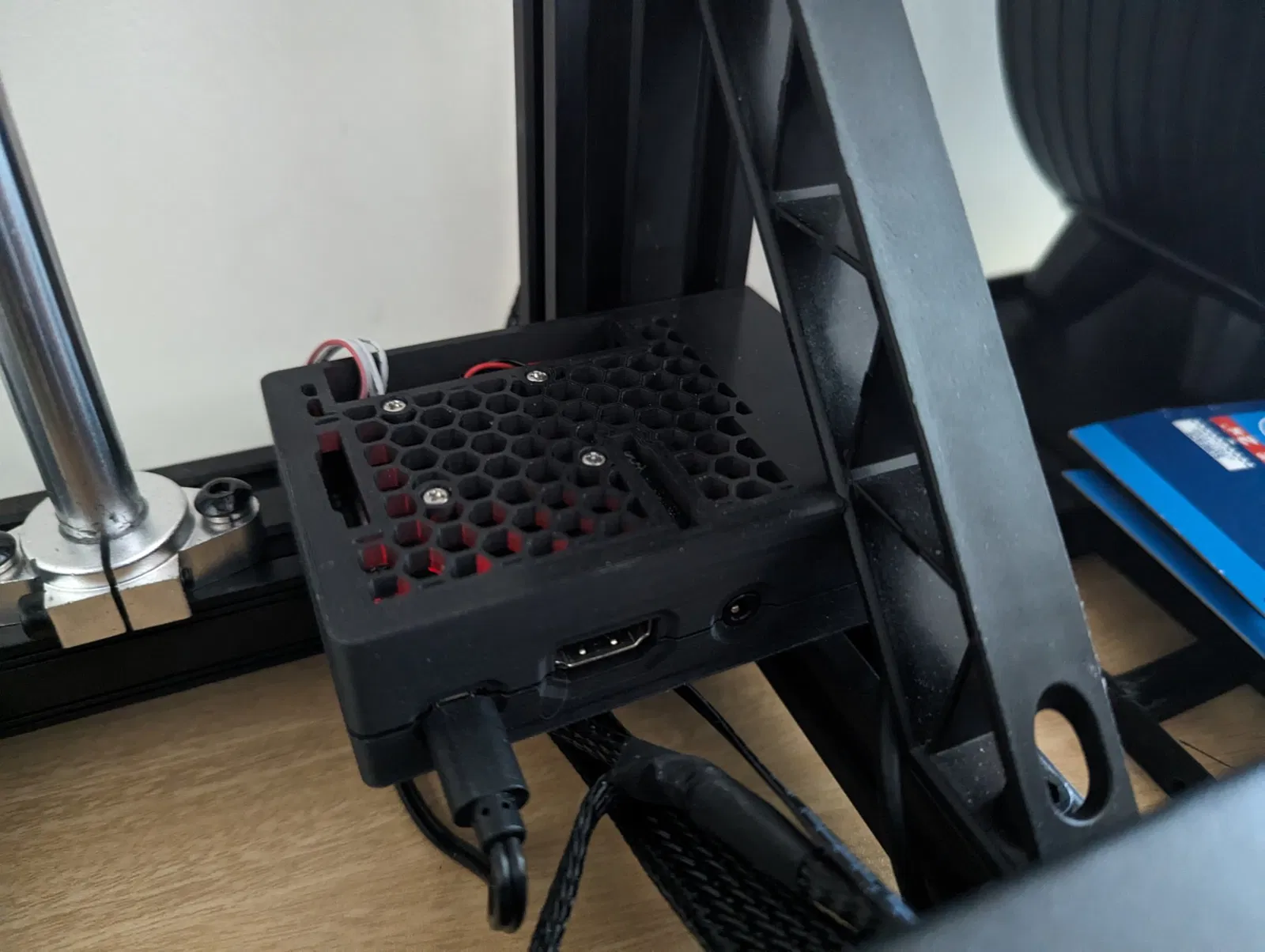

Tôi muốn một nơi an toàn, kín đáo để giấu Raspberry Pi Klipper của mình trong khung của Ender-5 S1. Tôi thích tùy chỉnh máy in của mình nhưng tôi muốn nó trông gọn gàng và “nguyên bản” bất cứ khi nào có thể. Vị trí này không va chạm với bất kỳ bộ phận chuyển động nào, và các cổng chính ra ngoài bên hông như thể chúng được tích hợp sẵn. Nó cũng có lỗ vít M2.5 cho quạt nội bộ 30mm, và khoảng trống đầu nối được mở rộng cho các phích cắm đầu nối tùy chỉnh (ví dụ MPU hoặc ADXL).

Tôi rất muốn có các cổng ra phía sau nhưng khoảng cách giữa các thanh z và khung không đủ rộng. Điều này cũng nên hoạt động cho bất kỳ máy in nào khác có một hoặc hai kênh hồ sơ như Enders thường có, miễn là bạn có thể tìm được một vị trí tốt để gắn nó.

In ấn

PET được khuyến nghị do khả năng chịu nhiệt, tuy nhiên tôi đã in nó bằng PLA và có vẻ như không vấn đề gì. Các bức ảnh đang sử dụng một loại filament đen mờ rất phù hợp với lớp sơn bán mờ của Ender. Không cần hỗ trợ.

Lắp ráp

Không cần thêm bộ phận nào, tuy nhiên việc lắp đặt có chút khó khăn. Tôi đang sử dụng các tên bộ phận chính xác từ hướng dẫn sử dụng của máy in để rõ ràng, vì vậy có thể sẽ hữu ích nếu bạn mở cái đó để tham khảo.

1. Tháo hai ốc M5x20 từ mỗi thanh giằng chéo (ngược lại với bước 5.4)
2. Tháo hai ốc M5x30 ở trên cùng chỉ từ bộ Z-axis (ngược một phần bước 5.3)
3. Tháo tám ốc M5x25 từ dưới đáy kết nối các thanh profile (ngược lại với bước 5.1)
4. Bây giờ bạn có thể nâng cụm trên lên khỏi đáy. Bộ Z-axis cần phải giữ lại ở dưới vì hộp Pi đặt trên đó. Tuy nhiên, việc này sẽ hơi khó khăn do thiếu chiều dài bổ sung trong các dây cáp đi lên thanh profile phía sau bên phải. Bạn có thể cần phải tháo chúng ra để có thêm một chút không gian.
5. Lắp ráp hộp Pi. Điều này là tùy chọn (bạn có thể làm sau khi lắp đặt) nhưng việc gắn trên cùng sẽ khó hơn sau khi lắp đặt so với trước đó.
6. Lắp các phụ kiện kênh hộp Pi vào đáy của hai kênh trong thanh profile phía sau bên phải. Tùy thuộc vào việc hiệu chỉnh in của bạn, nó có thể hơi chật, nhưng trên một máy in đã được hiệu chỉnh tốt, các tolerances sẽ đúng hoặc hơi lỏng nếu có gì đó. Hãy thoải mái dùng một chút lực nếu bạn cần.
7. Hạ cụm trên trở lại đáy, và lắp lại các ốc đã tháo ở các bước 3 và 4 theo thứ tự đó.
8. Nếu bạn chưa đặt phần trên của hộp lên, hãy làm điều đó ngay bây giờ. Có thể hơi khó khăn trong vị trí này; nâng nền in lên để tạo thêm không gian cho bạn.
9. Lắp lại các thanh giằng chéo. Bạn có thể cần phải uốn hộp Pi một chút để căn chỉnh đúng (đôi khi các profile có một chút xoắn).
10. Lắp cáp nguồn, USB và Ethernet nếu sử dụng.

Nếu bạn cần truy cập lại vào Pi, bạn chỉ cần tháo thanh giằng chéo bên phải và tháo phần trên của hộp ra.

Bây giờ mà bạn đã lắp ráp lại khung máy in của mình, bạn nên hiệu chỉnh lại các tần số cộng hưởng của mình vì chúng có thể đã thay đổi một chút. Xem mô hình của tôi để gắn cảm biến chuyển động MPU-9250/6500 vào đầu in.
