Nắp thay thế cho M5 Stick C Plus 2 (Bản cập nhật V4)

----------------------------

Phiên bản 4

----------------------------

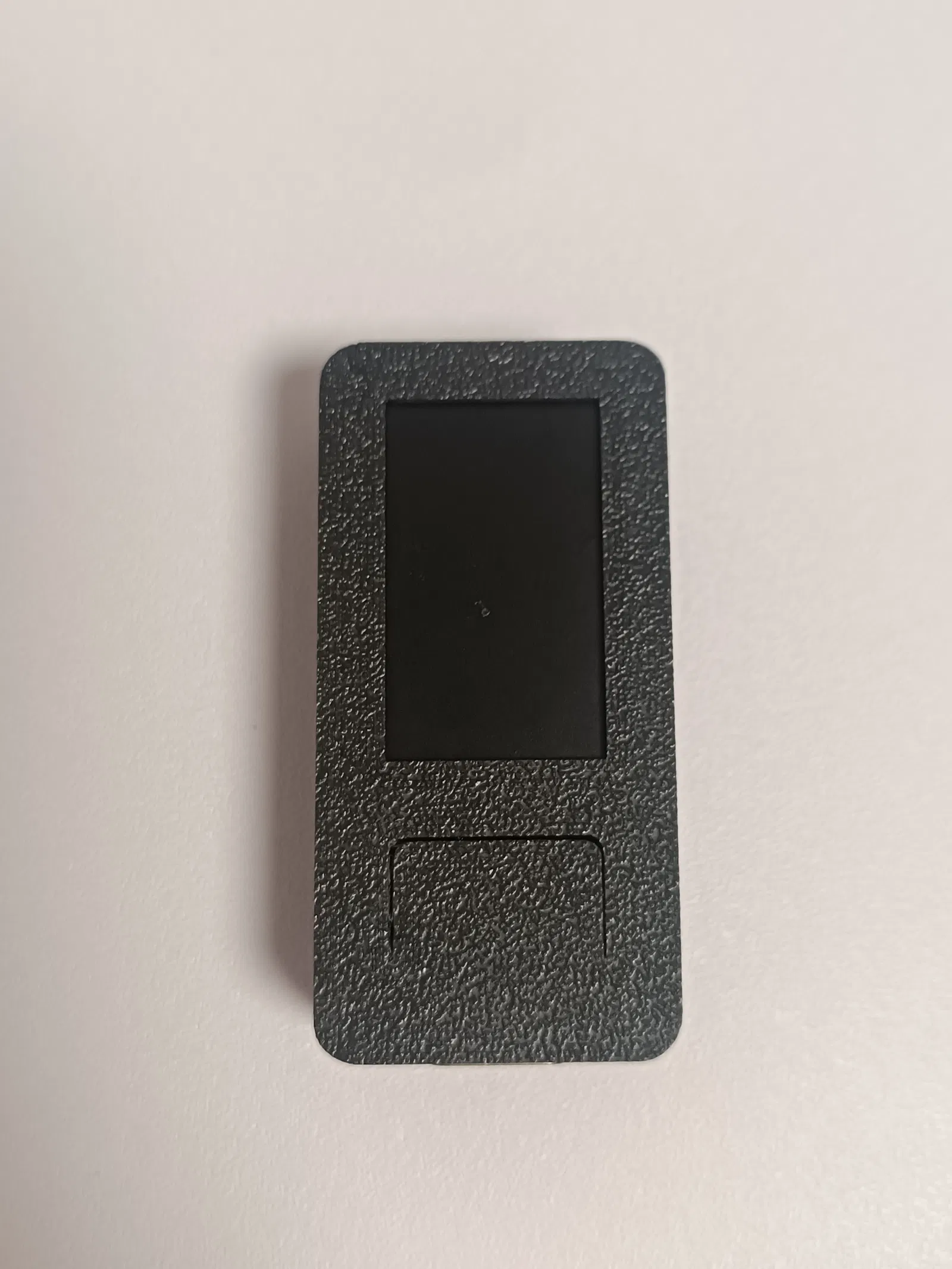

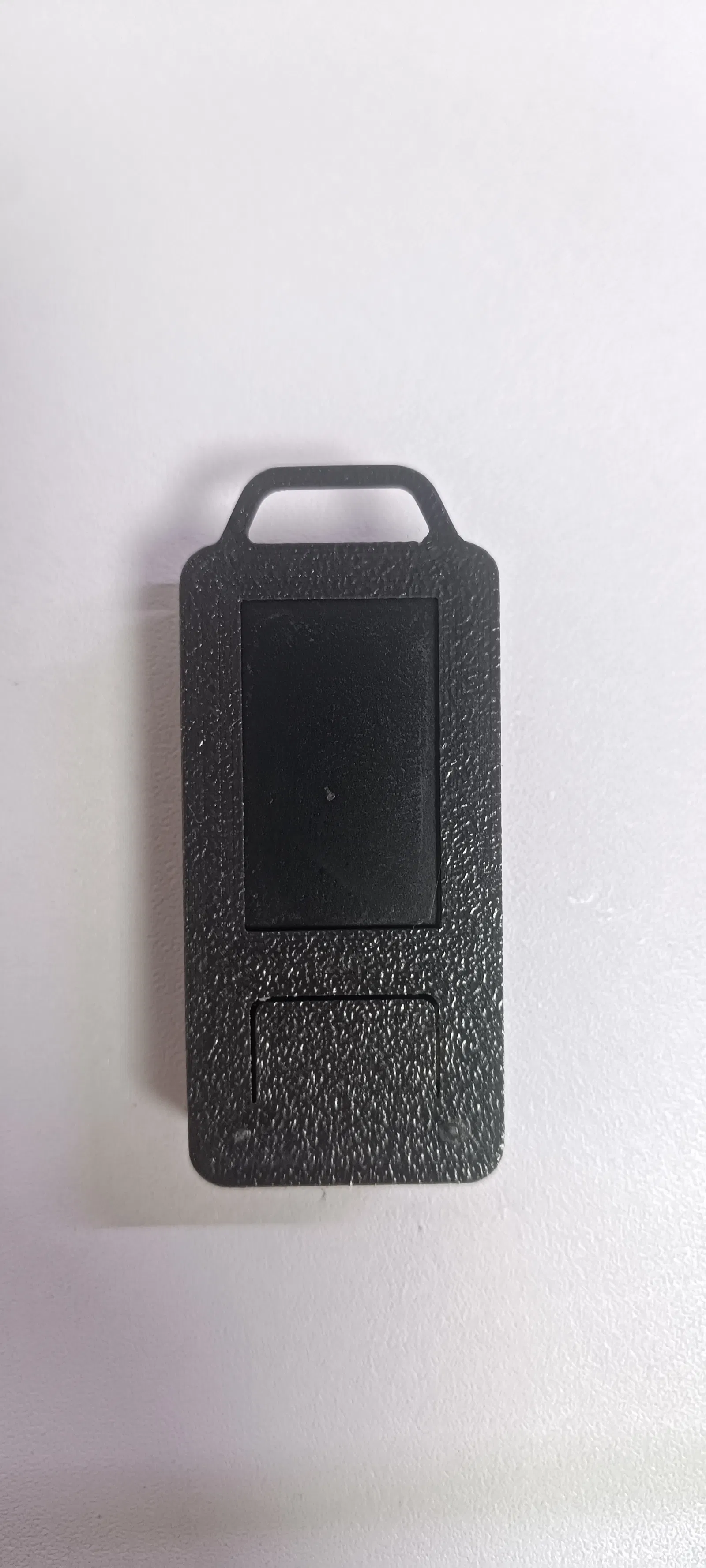

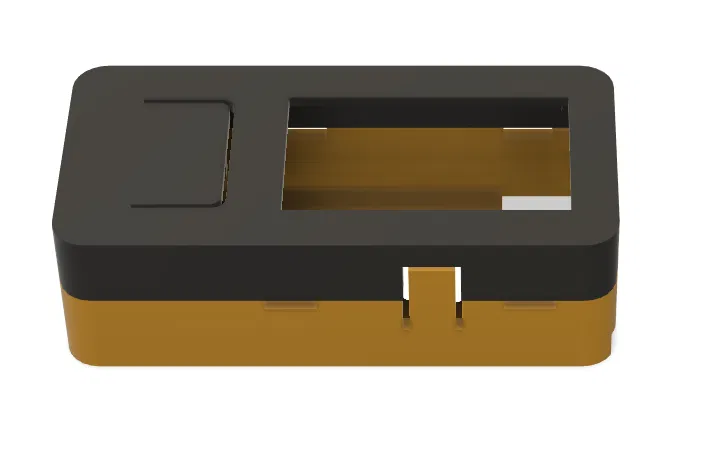

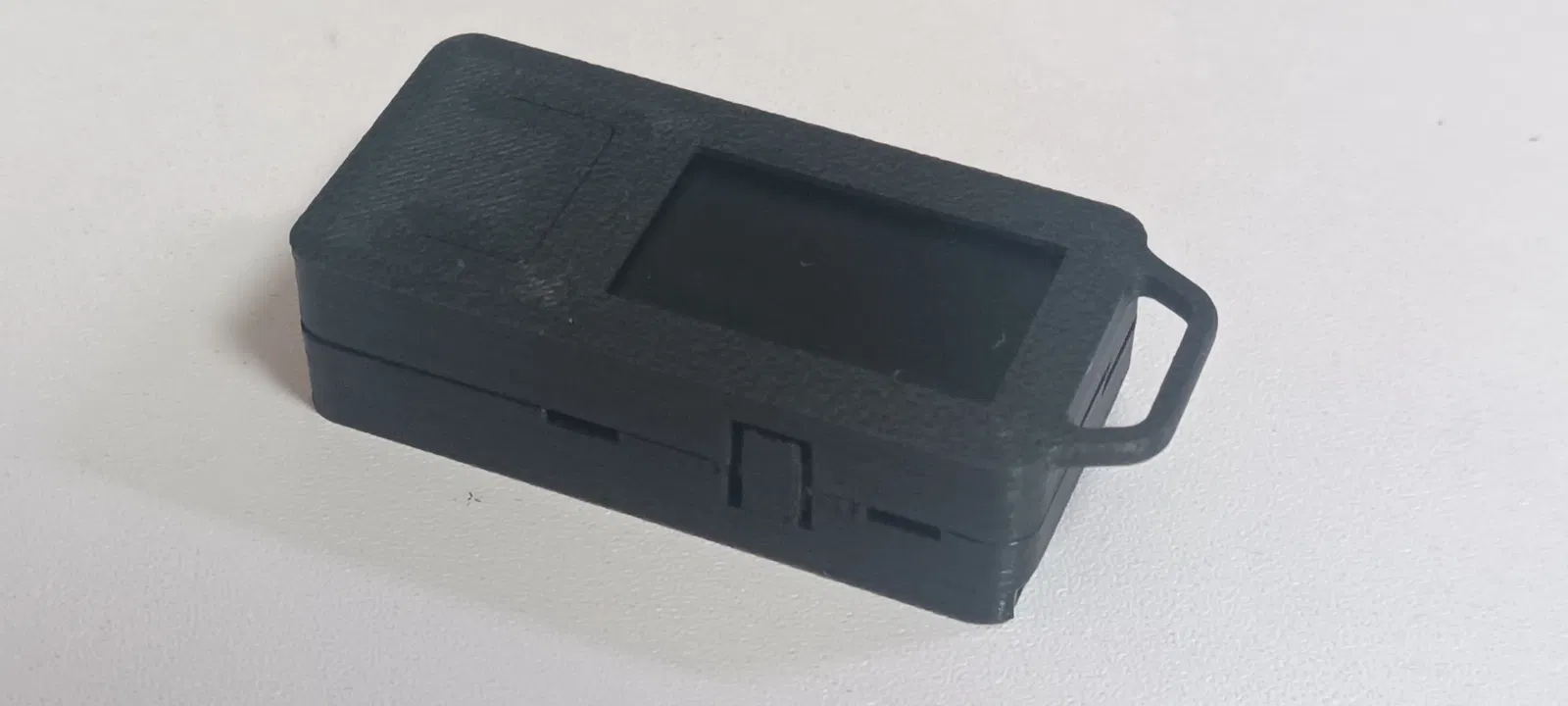

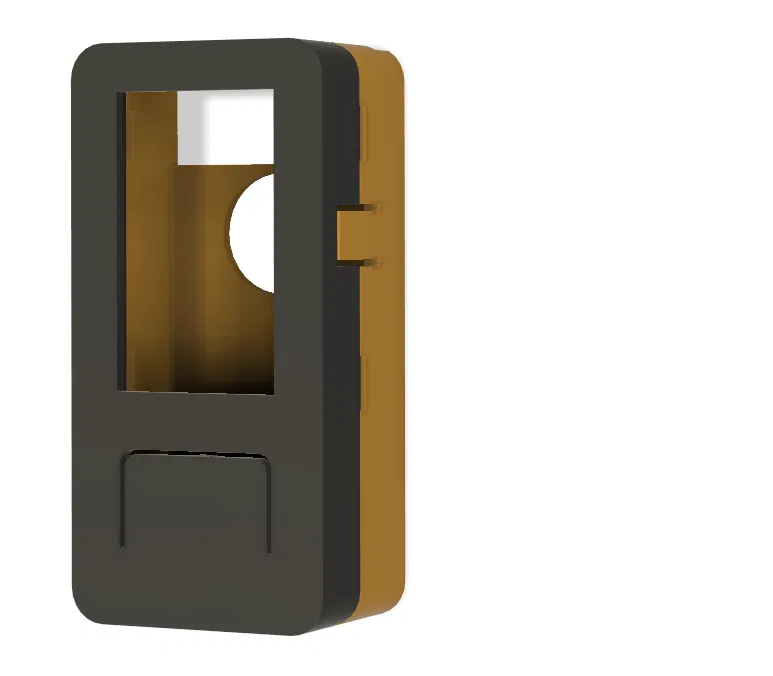

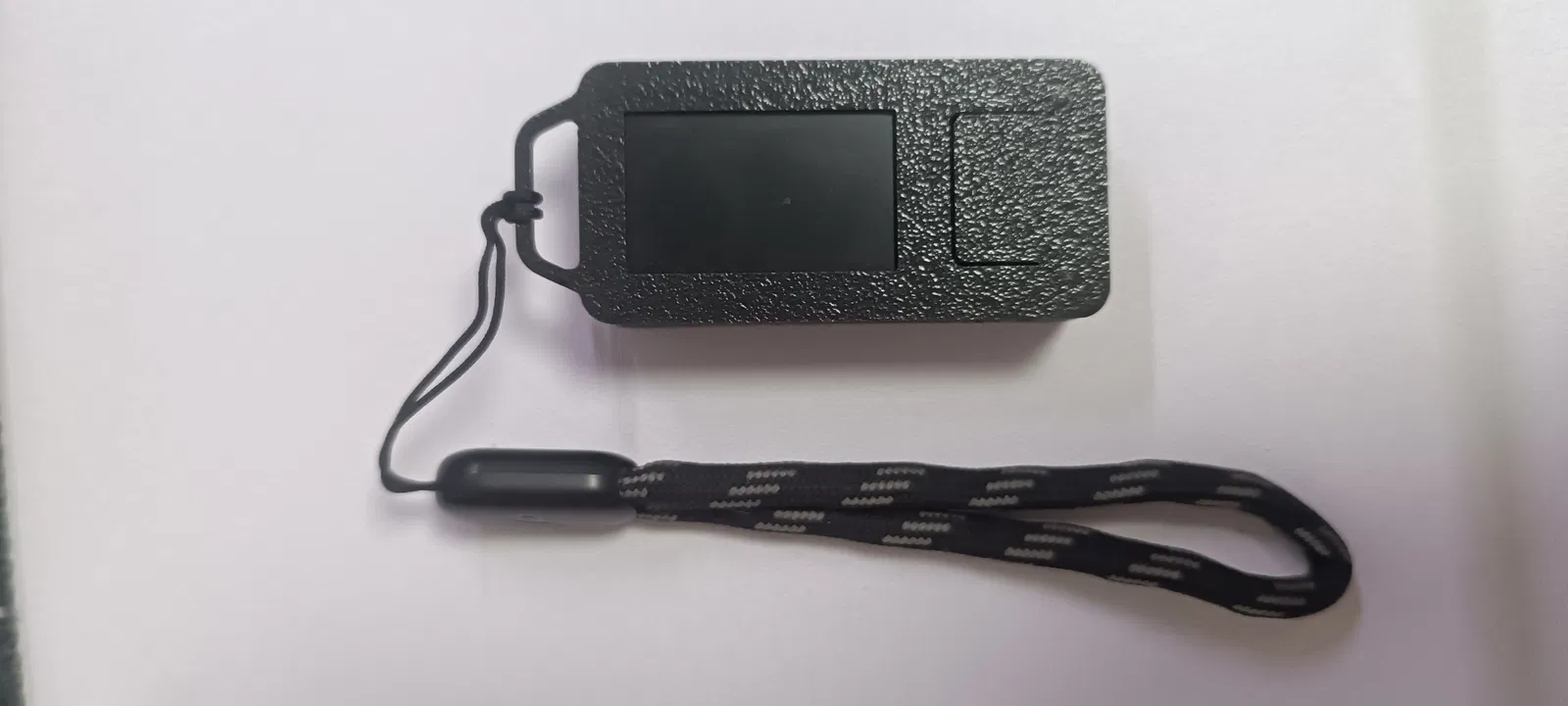

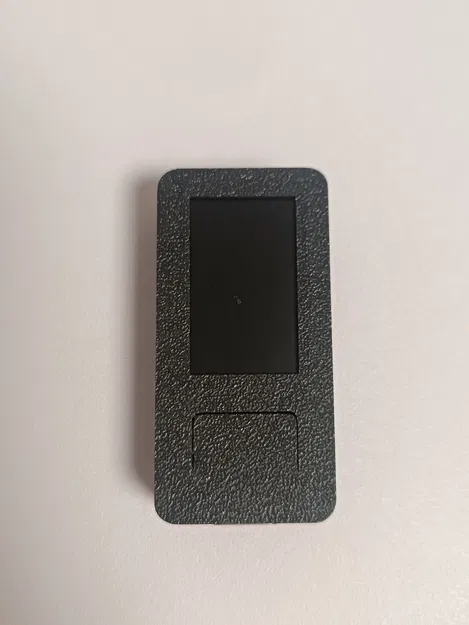

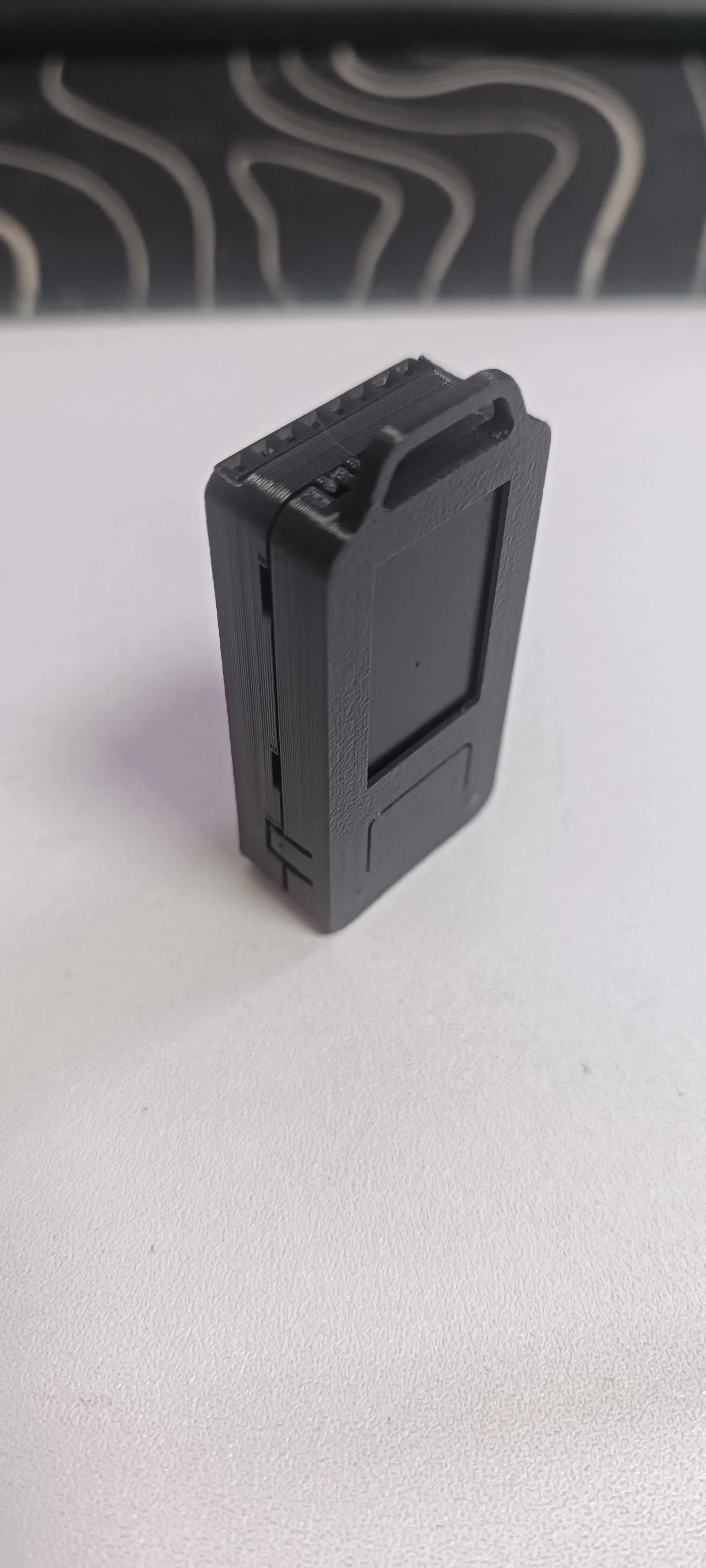

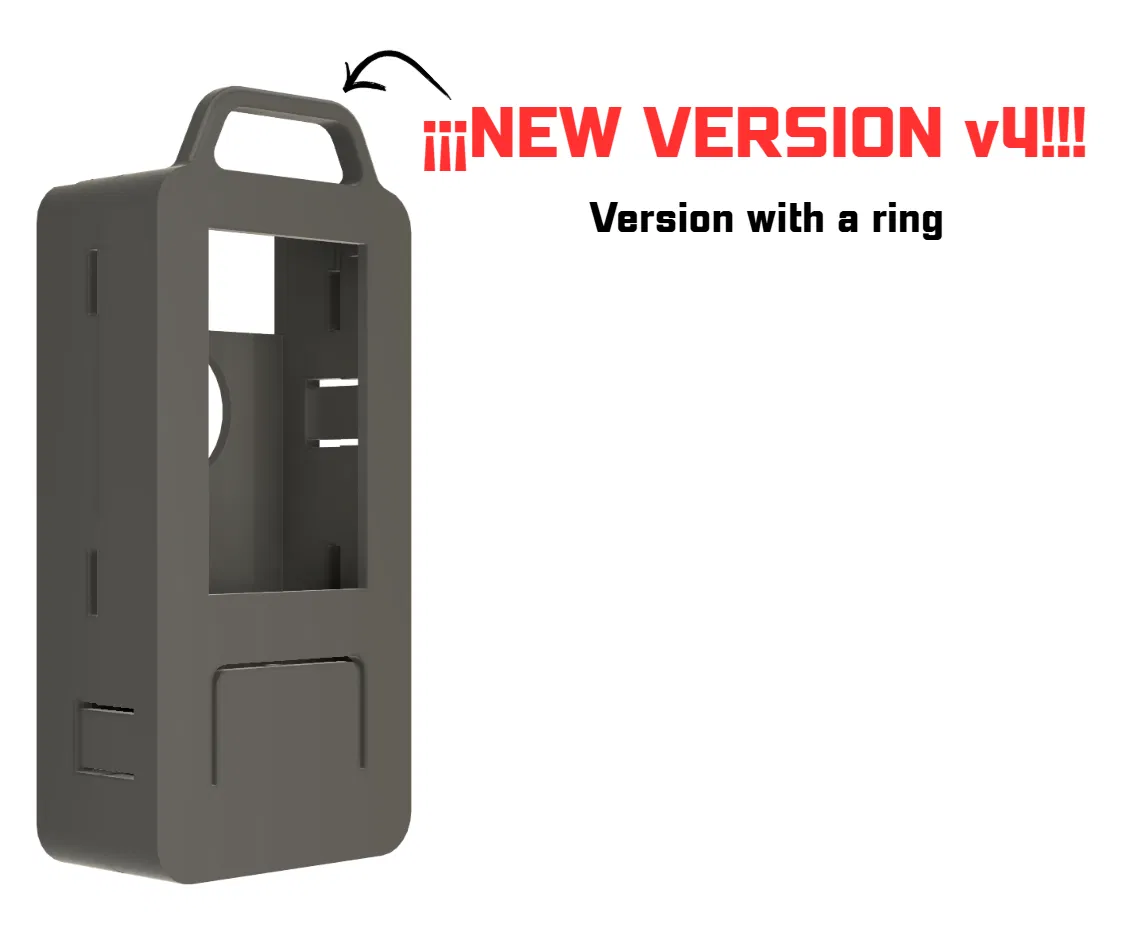

Phiên bản mới này có thêm vòng móc để bạn gắn dây đeo, tiện mang theo trên móc khóa hoặc bất cứ đâu tùy thích.

---------------------------------------------------------------------------

---------------------------------------------------------------------------

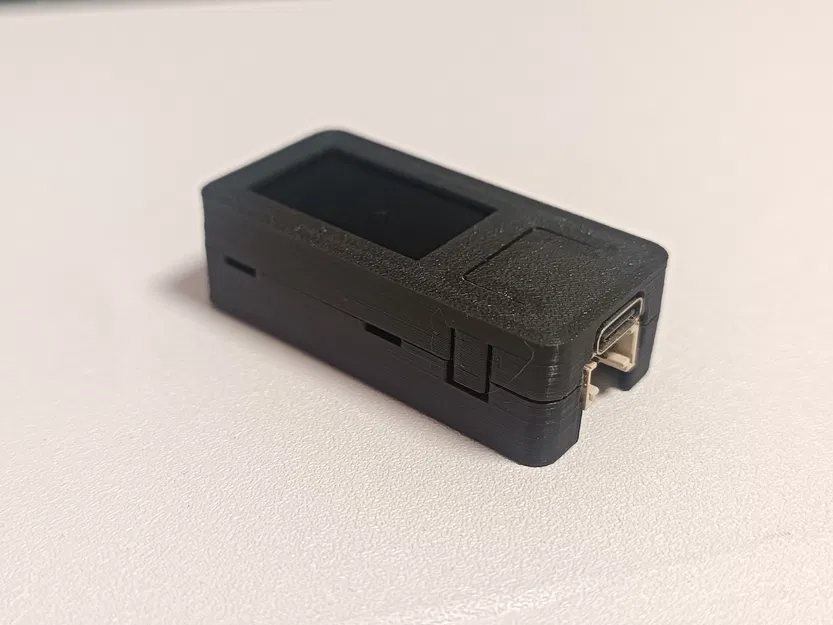

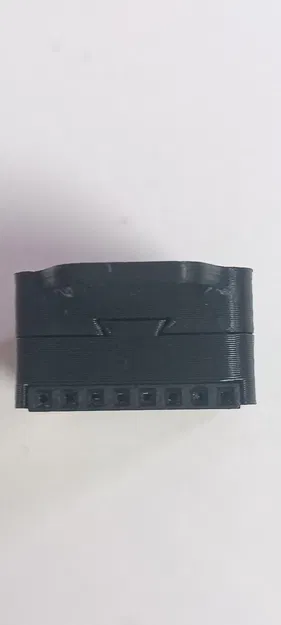

Tôi cũng đã giải quyết được vấn đề phần nắp trên bị vênh hoặc bong lên khi vặn ốc.

Bằng cách áp dụng cơ chế nêm để giữ cố định, ngăn không cho phần nắp trên bị nâng lên khi siết ốc.

---------------------------------------------------------------------------

Tôi đọc được bình luận là một số bạn gặp khó khăn với nút bấm trung tâm, thỉnh thoảng bị kẹt không nhấn được. Đó là vì nếu vặn ốc quá chặt, nút sẽ bị lệch và ngừng hoạt động. Bây giờ nút đã được làm to hơn và tôi đã thêm khớp nối để nó bền hơn, tránh bị gãy.

=============

Cập nhật mới (v3)

=============

Một bản cập nhật đơn giản, tôi chỉ thay đổi độ dày của nắp lưng. Sau khi đo đạc lại mẫu gốc là 13.5 mm, còn mẫu tôi thiết kế trước đó là 14.5 mm. Bây giờ mọi thứ đã chuẩn, cả mẫu gốc và mẫu của tôi đều có kích thước y hệt nhau.

✅Khắc phục:

Chiều cao nắp lưng đã được điều chỉnh về tổng cộng 13.5 mm.

=============

Cập nhật mới (v2)

=============

Tôi xin giới thiệu bản cập nhật mới cho mẫu M5 Stick C Plus 2 như đã hứa, với một vài thay đổi được thêm vào.

Tôi đã thiết kế lại phần mặt lưng của M5 Stick C Plus 2.

Cách in chuẩn:

🔹Layer Height (Chiều cao lớp) → 0.1 mm

🔹Tốc độ chậm → 40-50 mm/s

🔹Chế độ Smoothing (làm mịn)

|→ Smoothing pattern: zigzag

🔹Số lượng đường tường (Wall lines) → 3

🔹Độ rộng đường in (Line width) → 0.3 mm

Các bước tháo M5 Stick C Plus 2

Tháo 2 ốc Allen và lấy phần nắp trên ra.

Cẩn thận gỡ miếng dán ở mặt sau (hơ nóng nhẹ sẽ dễ gỡ hơn).

Tháo nam châm ngay sau khi gỡ miếng dán (nó dính vào pin, cẩn thận đừng dùng vật sắc nhọn).

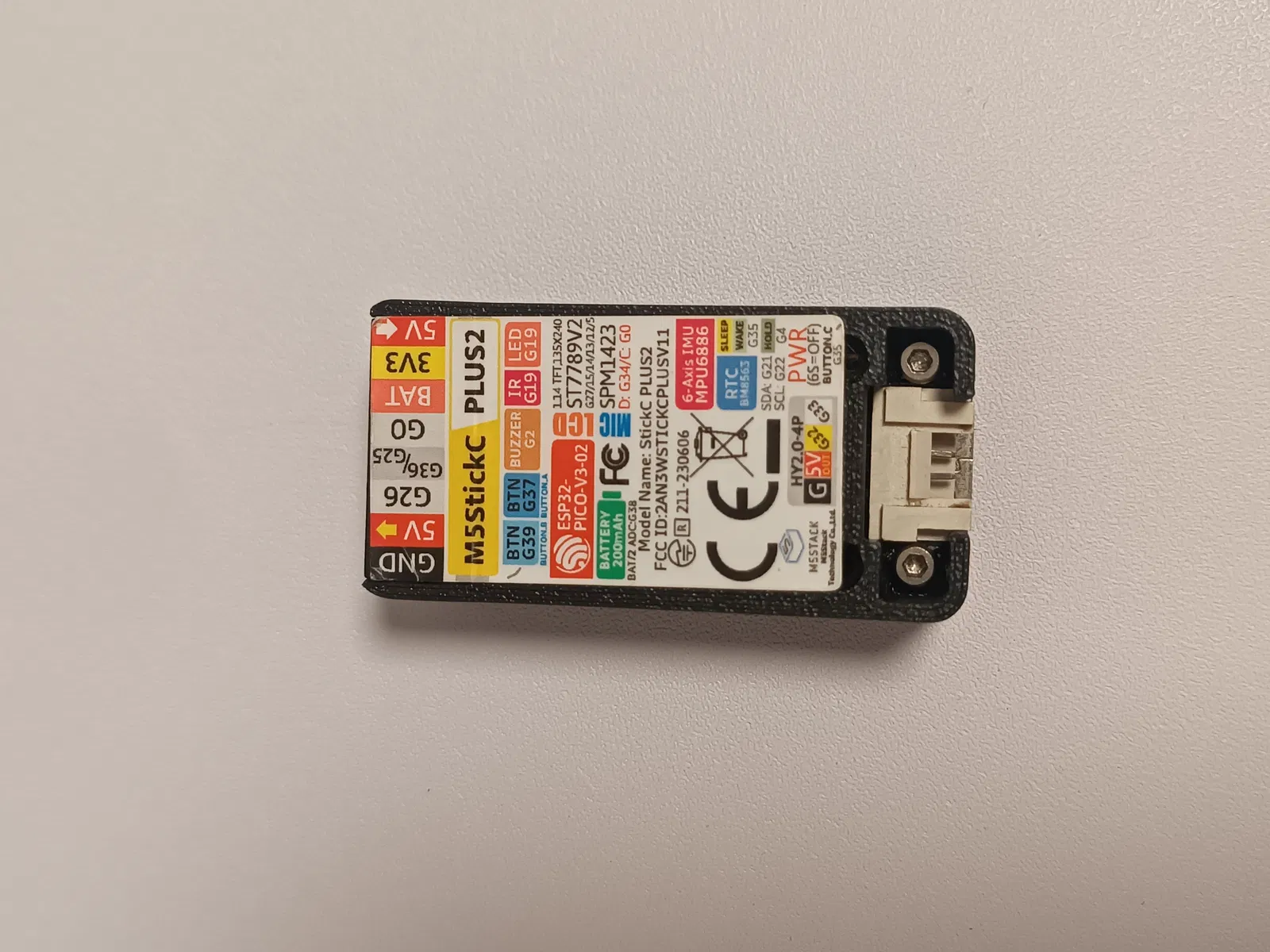

Lấy board mạch ra khỏi khung sau; nó cũng được dính vào khung (có thể cậy nhẹ để lấy ra dễ dàng).

Cuối cùng, sau khi in xong các linh kiện, hãy lắp ráp lại mọi thứ.

Nếu chẳng may cáp màn hình của bạn bị đứt hoặc màn hình không hiển thị và bạn cần đồ thay thế giá rẻ, tôi để link chỗ tôi đã mua ở đây.

https://tr.aliexpress.com/item/1005003404417634.html

Nhớ chọn loại 8-pin, ĐỪNG chọn loại 13-pin.

Cải tiến

✅Khắc phục:

Hệ thống nút bấm đã được cải thiện, giờ bền hơn nhiều nhờ thay đổi hướng in sang chiều ngang. Trước đây, lớp in nút nằm ngang làm chi tiết yếu và dễ gãy sau vài lần sử dụng. Thay đổi này đã áp dụng cho cả mặt trước và mặt sau của M5.

Đã thêm một khớp nối vào phần dưới nút bấm để tăng độ bền khi nhấn.

Thời gian in: 29 phút

Lượng nhựa: 2-3g

Tôi đã sửa một vài chi tiết ở mặt trước của M5 Stick C Plus. Tôi sẽ cập nhật các mẫu đã đăng để đảm bảo các bạn chỉ tải xuống phiên bản mới nhất. Điều này cũng áp dụng cho các phiên bản tương lai của mẫu này.

=============

Phiên bản v1

=============

Cập nhật tương lai:

• Xây dựng lại nửa còn lại của mặt lưng
• Thiết kế lại để chứa được pin có dung lượng (mAh) cao hơn

Thiết kế thay thế cho board phát triển IoT M5 Stick C Plus 2.

Cách in chuẩn:

• Layer height 0.1
• Tốc độ chậm (40-50 mm/s)
• Chế độ Smoothing
• Line width 0.3 (nếu bạn dùng đầu phun 0.4, có thể chỉnh xuống 0.3 thoải mái)
• Số đường tường: 3 để tránh phải đổ thêm infill, giúp chi tiết cứng cáp hơn

Thời gian in: 20-30 phút

Lượng nhựa tiêu thụ: 2-3g

======================================================================

Lưu ý: Nếu bạn thích thiết kế này, hãy tặng cho nó một like nhé! Điều đó không chỉ ủng hộ mà còn là động lực để tôi tiếp tục tạo ra nhiều mẫu hơn.
