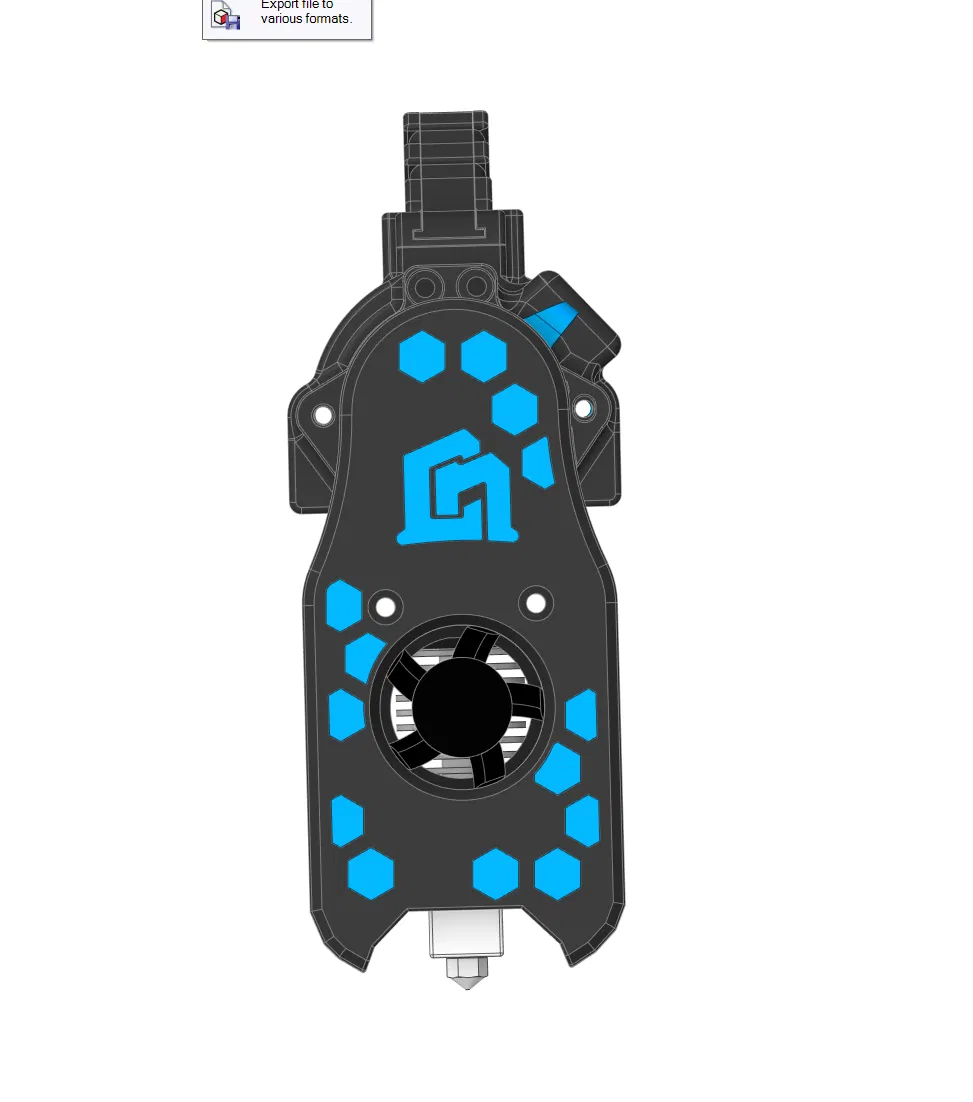

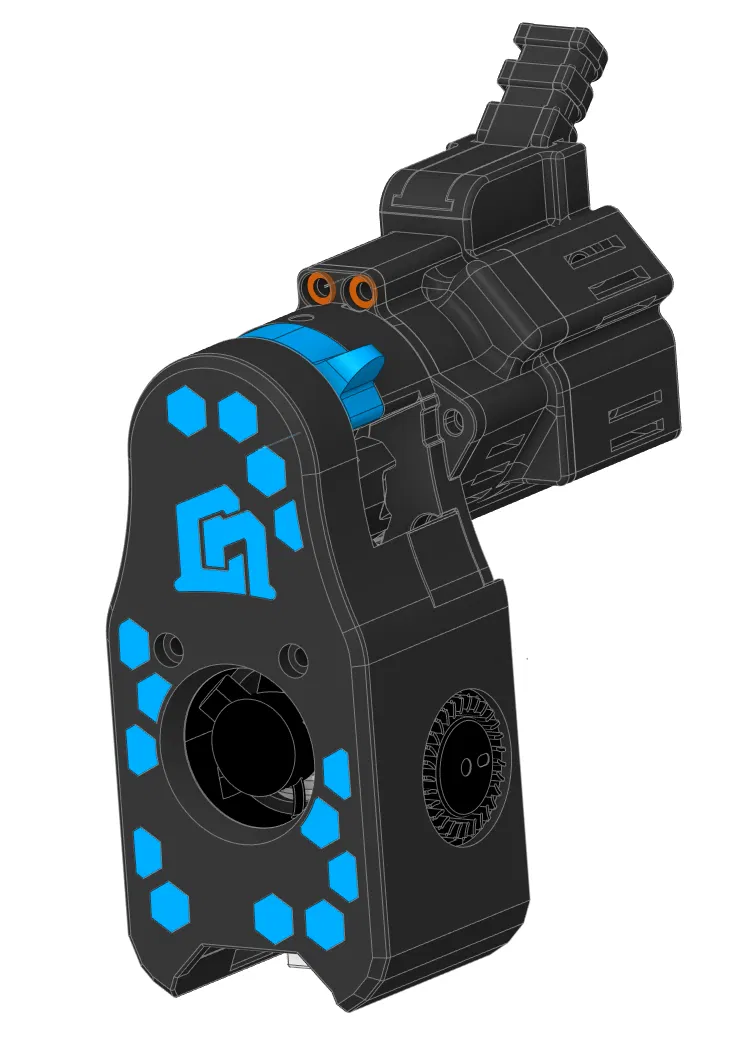

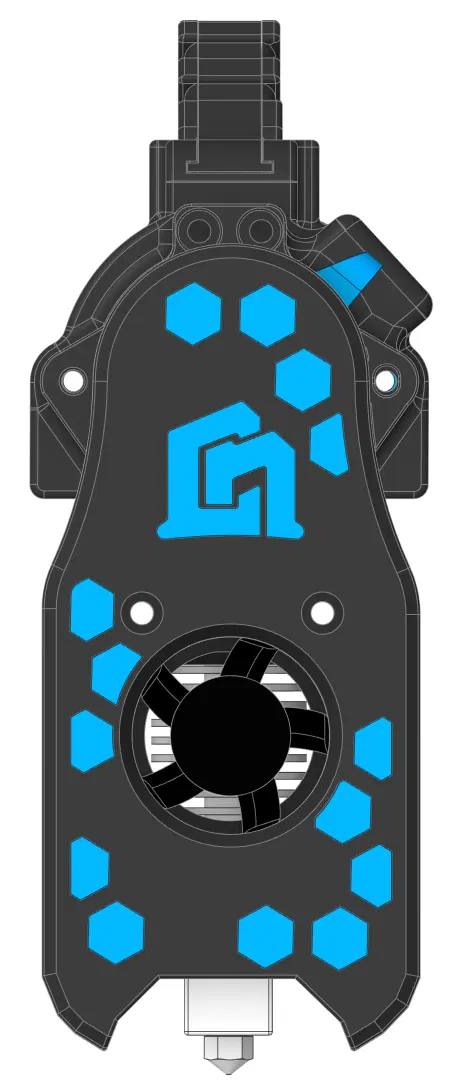

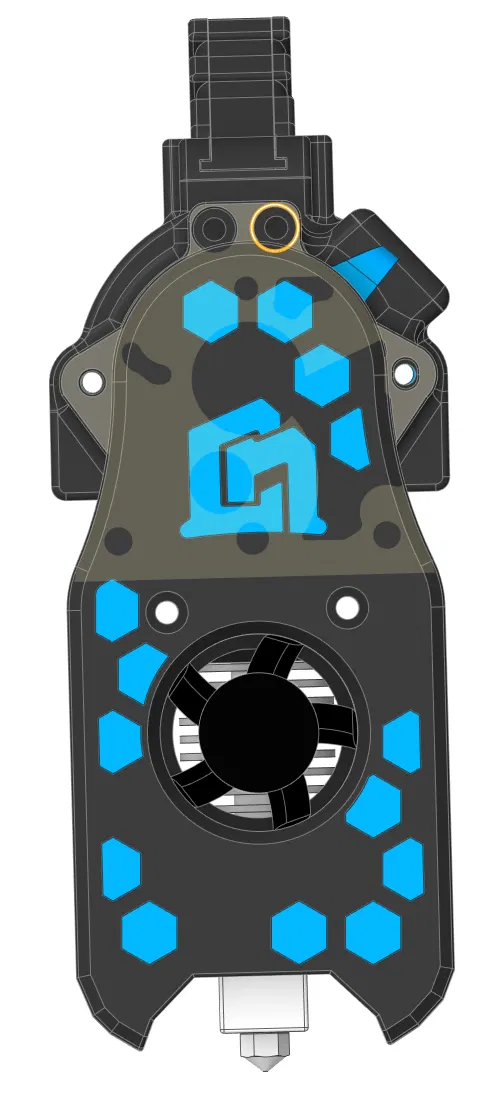

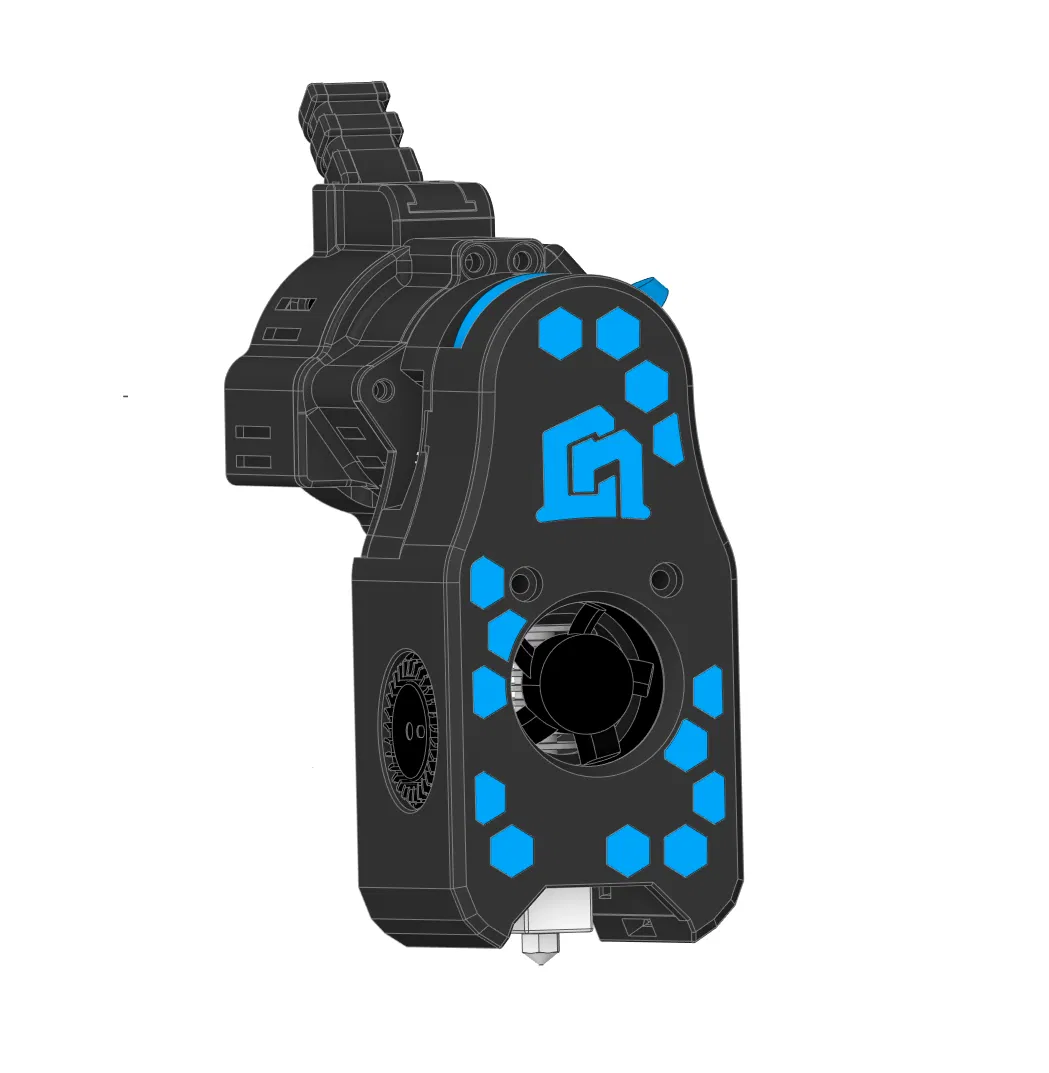

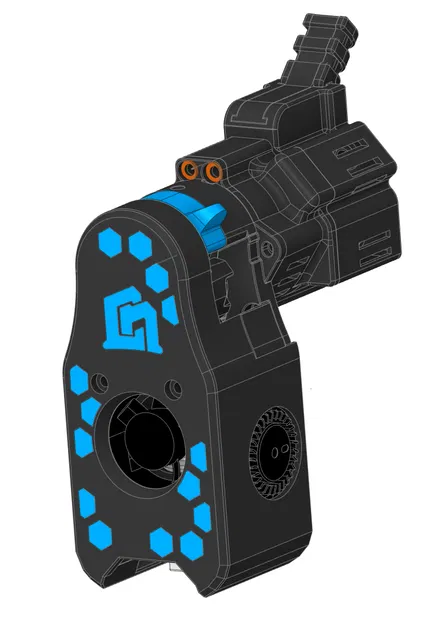

SPARTACUS: Đầu in (Toolhead) hiệu suất cao, nhẹ và tiết kiệm

Tui luôn muốn đo đạc chính xác hiệu suất làm mát của các ống dẫn gió thay vì chỉ đoán mò. Thế nên tui đã sắm một cái máy đo gió (anemometer) và chạy thử nghiệm thực tế trên đầu in (toolhead) Spartacus của mình!

Trong video ngắn này, tui chia sẻ kết quả từ các thiết lập quạt và ống dẫn gió khác nhau, đồng thời cho thấy luồng không khí đã cải thiện thế nào sau vài thay đổi đơn giản.

Toolhead: Spartacus Quạt: GDS Time Dual Ball Bearing 4010 (đã thử nghiệm ở 9500 & 12000 RPM) Lưu lượng gió đo được: Lên tới 5.9 m/s!

Các bạn thấy sao, tui có nên thử thêm các loại quạt khác không? Đây là những mẫu quạt tui đã test: https://s.click.aliexpress.com/e/_okhMbjl

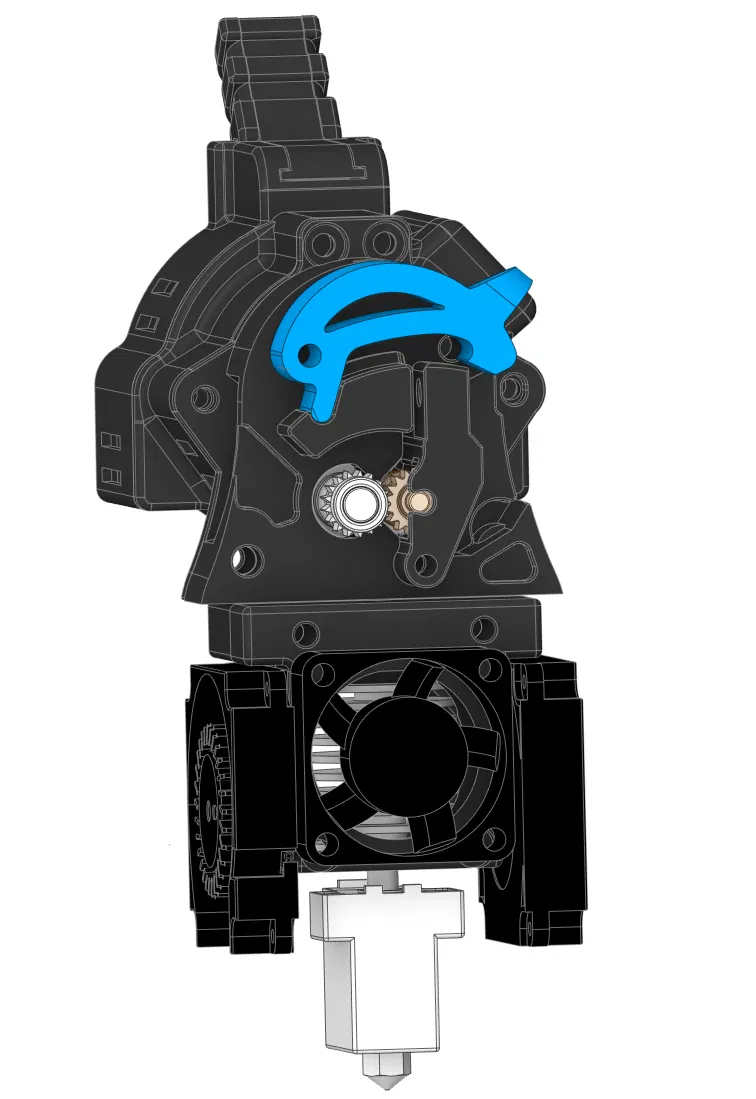

🔧 Cập nhật: Cải tiến cửa chặn (Idler Door) Cửa chặn dây đã được cập nhật — trục 3 mm giờ đây đã được cố định hoàn toàn.

Tui từng gặp vấn đề khi in tốc độ cao: bánh răng idler thỉnh thoảng bị lệch ra ngoài khi thay dây nhựa, đặc biệt là sau các phiên in dài hoặc nhanh. Hóa ra là lỗ bắt vít bị mòn theo thời gian khiến trục bị tụt ra.

Với thiết kế mới này, trục được khóa chặt và không thể rơi ra được nữa, ngay cả khi chịu áp lực hay bị mài mòn. 💪 Chỉ là một chỉnh sửa nhỏ thôi nhưng giúp cải thiện độ tin cậy lâu dài rất nhiều.

Tui quên chưa upload file hỗ trợ cho NightHawk!

Đây là phiên bản mới V1.4 rev C, nhưng chúng tui vẫn giữ bản cũ. Hãy kiểm tra các thư mục bên dưới.

Tháng 4 năm 2025, chúng tui đã cập nhật dòng Spartacus, dời đèn LED ra phía trước đầu in và mở rộng ống dẫn gió làm mát vật thể. Các khe gió lớn hơn giúp lưu thông khí tốt hơn nhiều so với bản cũ!

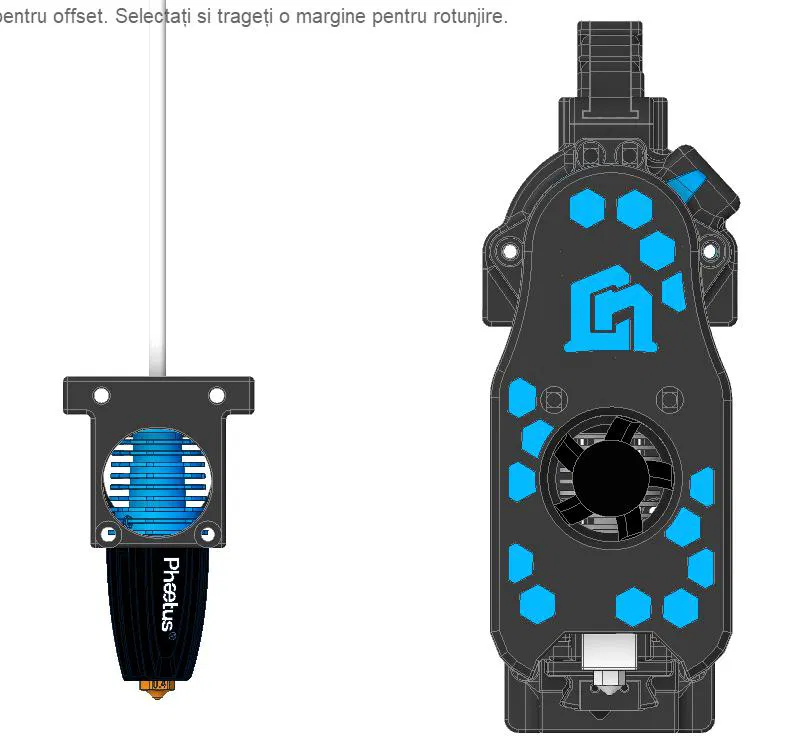

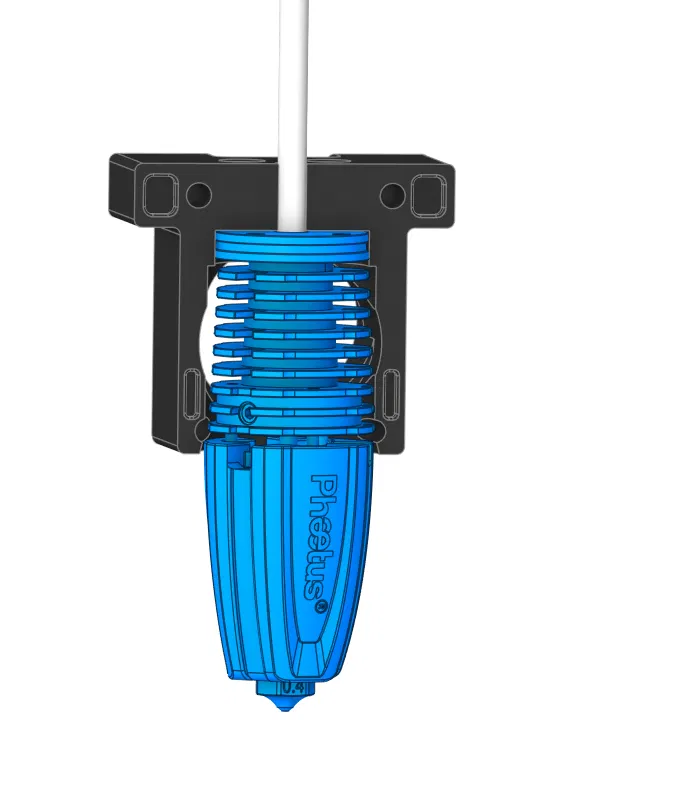

05 tháng 10: Cập nhật giá đỡ Revo Voron Hotend. 25 tháng 8: Cập nhật giá đỡ Creality Heatsink để căn chỉnh tốt hơn; Thêm Revo V6 Clone và CN3D T Volcano Hotend. 28 tháng 7: Thêm hỗ trợ cho E3D Revo Voron theo yêu cầu của Jonathan Levi.

18 tháng 7: Cập nhật thêm ngàm để gắn tản nhiệt đi kèm với block gia nhiệt T volcano giúp bạn sử dụng toàn bộ hot-end mà không cần mod V6. Thêm hỗ trợ Eddy cho MGN9 và MGN12, và Belt Helper (lấy cảm hứng từ cộng đồng Voron).

Chúng tui luôn lắng nghe các yêu cầu của các bạn và sẽ bổ sung thêm nhiều loại Hotend nữa. Đã thêm Rapido hotend.

Sau hơn 6 tháng mất ngủ, 100 giờ lên ý tưởng và làm việc cật lực để thử nghiệm, chúng tui xin giới thiệu SPARTACUS! Nếu thấy hữu ích, hãy chia sẻ dự án của chúng tui để nhiều anh em makers cùng trải nghiệm nhé. Nếu muốn ủng hộ chúng tui phát triển các dự án tương lai, link ở bên dưới.

Chúng tui sẽ Live vào Chủ nhật ngày 5 tháng 5 năm 2024

Xin chào mọi người,

Đây là dự án đầu in nhỏ gọn mà tui đã theo đuổi hơn một năm nay, kể từ khi Voron Design ra mắt V0.2 với Mini StealthBurner. Tui thích toolhead đó nhưng muốn nhiều hơn thế: lưu lượng gió mạnh hơn, làm mát tốt hơn và thêm các tính năng như đèn LED. Đó là lý do ra đời.

Toolhead này dành cho ai?

Dành cho những ai muốn một đầu in nhẹ, thẩm mỹ, đi dây gọn gàng, có đèn chiếu sáng nozzle, lắp ráp được bằng các linh kiện phổ thông với chi phí tiết kiệm.

Những điểm khác biệt so với thiết kế gốc:

• Sử dụng quạt làm mát vật thể lớn hơn.
• Có 2 đèn neopixel.
• Tích hợp quản lý cáp gọn gàng.

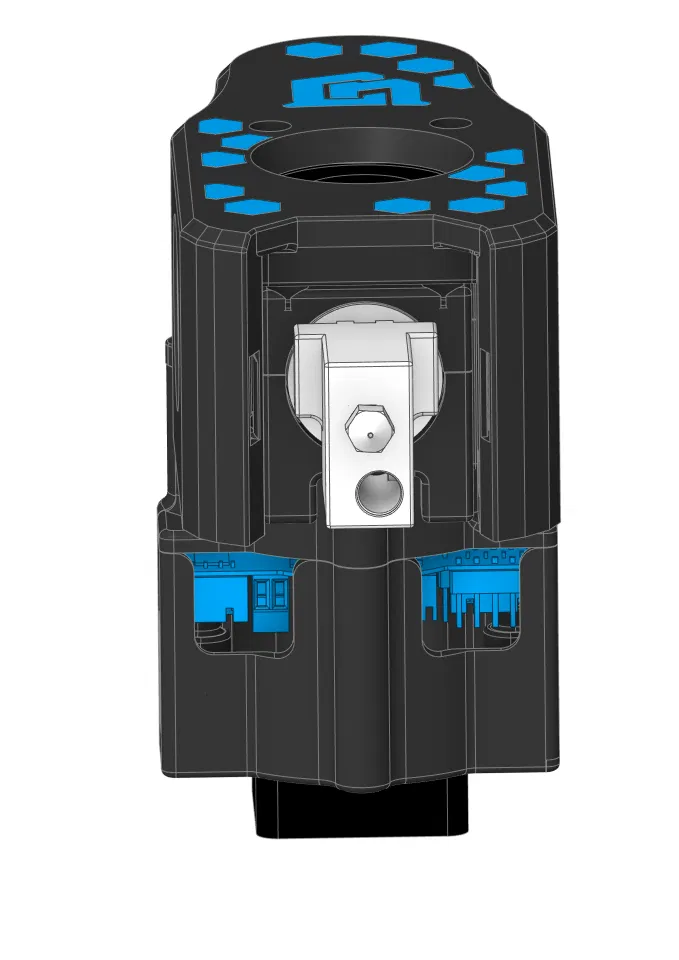

• Làm mát thụ động cho động cơ bước, luồng gió hotend được dẫn ra ngoài.
• Thay đổi vị trí bánh răng idler để giảm artifact.

Có thể lắp trên bất kỳ máy Voron v2.4, trident hoặc các máy dùng kiểu gantry tương tự.

Mục tiêu thiết kế:

• Trọng lượng dưới 320g.
• Lưu lượng tối thiểu 35mm³/s với chi phí linh kiện dưới 120 Euro.

Spartacus là minh chứng cho sự tối ưu hóa trọng lượng, giúp giảm quán tính để in tốc độ cao mà vẫn đảm bảo chất lượng sắc nét. Cấu trúc của nó cực kỳ linh hoạt, hỗ trợ cả EBB36 và Piggyback 36.

Tính năng nổi bật:

• Động cơ trực tiếp mạnh mẽ (Flow lên tới 55mm³/s).
• Sử dụng T-Volcano hotend tăng tốc độ in.
• Làm mát nâng cao với quạt 3010 và dual 4010 12000 rpm.
• Thiết kế nhỏ gọn, chi phí xây dựng dưới 75$.
