Bộ khung cho Transit Tracker

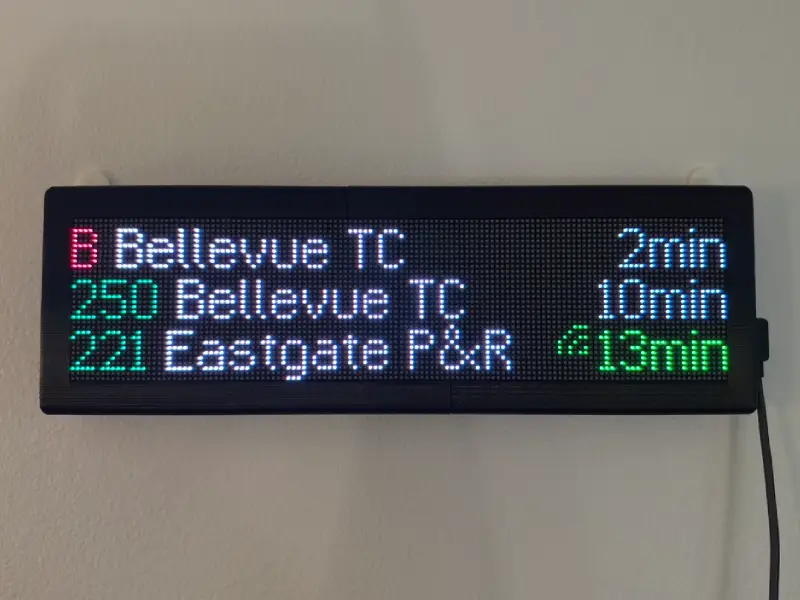

Transit Tracker là một bảng hiển thị lịch trình phương tiện công cộng DIY mã nguồn mở được phát triển bởi Eastside Urbanism. Nó giống như các bảng thông báo bạn thường thấy ở nhà ga, nhưng được thu nhỏ lại để dùng trong nhà. Đừng bao giờ lỡ chuyến xe buýt, tàu hỏa, phà hay cáp treo nữa nhé!

Đây là bộ khung/vỏ bảo vệ để lắp đặt các tấm màn hình hiển thị và linh kiện điện tử. Khung được thiết kế để in hai lần - một lần cho mỗi nửa.

Hướng dẫn

Có hai phiên bản khung khác nhau trong phần tải xuống. Bạn hãy chọn phiên bản phù hợp dựa trên độ chuẩn xác của máy in:

• Dung sai lỏng (Loose Tolerances): Giúp việc lắp các tấm ma trận LED vào khung dễ dàng hơn, nhưng có thể tạo ra các khe hở nhỏ ở cạnh. Hãy chọn phiên bản này nếu bạn không chắc chắn về độ chính xác của máy in.

• Dung sai khít (Tight Tolerances): Kích thước được thiết kế chính xác hơn, cho thành phẩm đẹp và vừa vặn hơn, nhưng đòi hỏi máy in của bạn phải được căn chỉnh tốt.

Hướng dẫn lắp ráp chi tiết, bao gồm cả các thông số đề xuất cho phần mềm slicer, có thể xem tại hướng dẫn lắp ráp.

Chi tiết kỹ thuật

Mặc dù bộ khung này được thiết kế riêng cho Transit Tracker, thực chất nó chỉ là vỏ bảo vệ cho hai tấm màn hình Waveshare RGB-Matrix-P2.5-64x32 kết hợp với một bo mạch Adafruit Matrix Portal S3. Vì vậy, bạn hoàn toàn có thể tận dụng nó cho bất kỳ dự án nào khác sử dụng loại màn hình này. Hãy đăng sản phẩm hoàn thiện của bạn lên đây nếu dùng bộ khung này nhé; mình rất mong được thấy các sáng tạo của các bạn!
