Thùng Nuôi Ong 5 Khung Hoàn Chỉnh (15 - 25 Lít) - Không Cần Support

Tôi đã dành thời gian nghiên cứu các thiết kế thùng ong phổ biến nhất (Langstroth, Top Bar và Warre) và cả một số hướng tiếp cận sáng tạo khác. Tôi cũng đã tìm hiểu sâu hơn về tập tính sinh sống của loài ong. Trước khi thực sự bắt đầu, mua ong chúa và gặp rủi ro thất bại với cả đàn, tôi muốn tự thiết kế một không gian sống cho chúng để hiểu thêm về loài vật này.

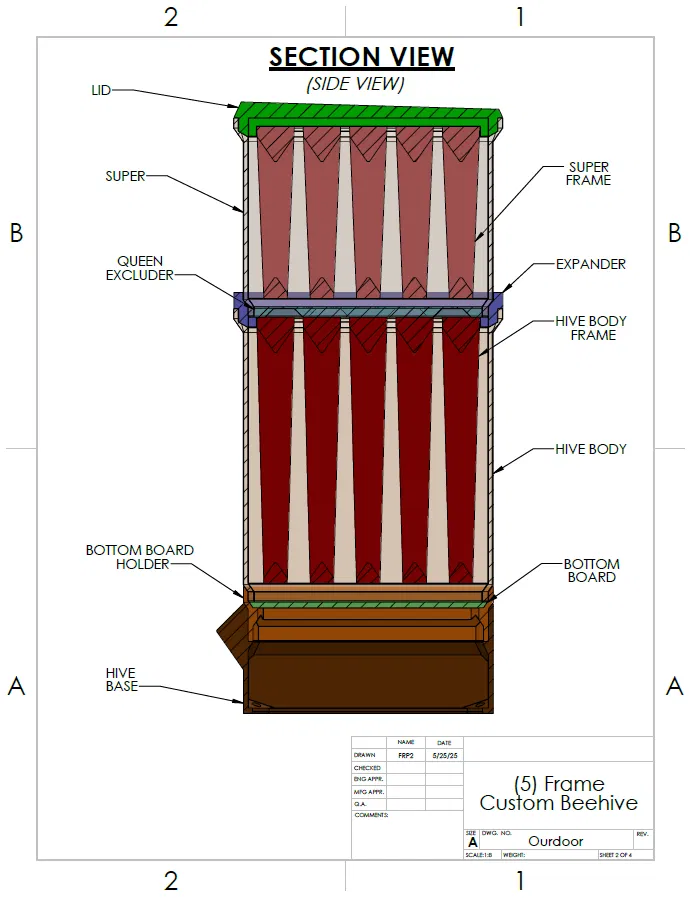

Dưới đây là hình ảnh minh họa cho một thùng ong đơn giản.

Sau khi cân nhắc kỹ lưỡng về "khoảng không gian cho ong" (bee space - tôi dùng kích thước 5/6" hay 7.94mm), tôi rất hào hứng bắt đầu thử nghiệm một cách thực hành cổ xưa kết hợp với những phương pháp hiện đại, tích hợp mà tôi đã tự thiết kế từ đầu. Tất nhiên, tôi vẫn sẽ sử dụng các kiểu thùng ong truyền thống vì chúng đã đứng vững trước thử thách của thời gian. Tuy nhiên, việc kết hợp tất cả các khái niệm và triết lý thiết kế khác nhau thành một hình học tùy chỉnh là một thử thách rất thú vị. Thùng ong 5 khung này có thể in hoàn toàn mà không cần support. Tôi đã thiết kế (DFM) đặc biệt với tư duy dành cho máy in FDM (hoặc tương tự). Đế thùng có thể được bắt vít cố định hoặc không, nhưng về lý thuyết thì ma sát, hình học và dung sai đã đủ để giữ mọi thứ ổn định. Bạn cũng có thể mở rộng thùng ong và thêm vào các phụ kiện độc đáo. Thân thùng chính có dung tích khoảng 15L và phần thùng tầng (super) cung cấp thêm khoảng 10L. Bạn có thể tiếp tục chồng thêm các tầng nếu đảm bảo độ ổn định. Nghiên cứu cho thấy ong thực sự thích không gian khoảng 40L, với mức gợi ý là >10L và <100L. Dữ liệu thực tế cho thấy các hốc cây tự nhiên mà ong hoang dã chọn thường nằm trong khoảng 15 - 20L. Bạn sẽ cần tự đục thêm lỗ thông hơi trong phần mềm slicer tùy theo yêu cầu và điều kiện môi trường của bạn.

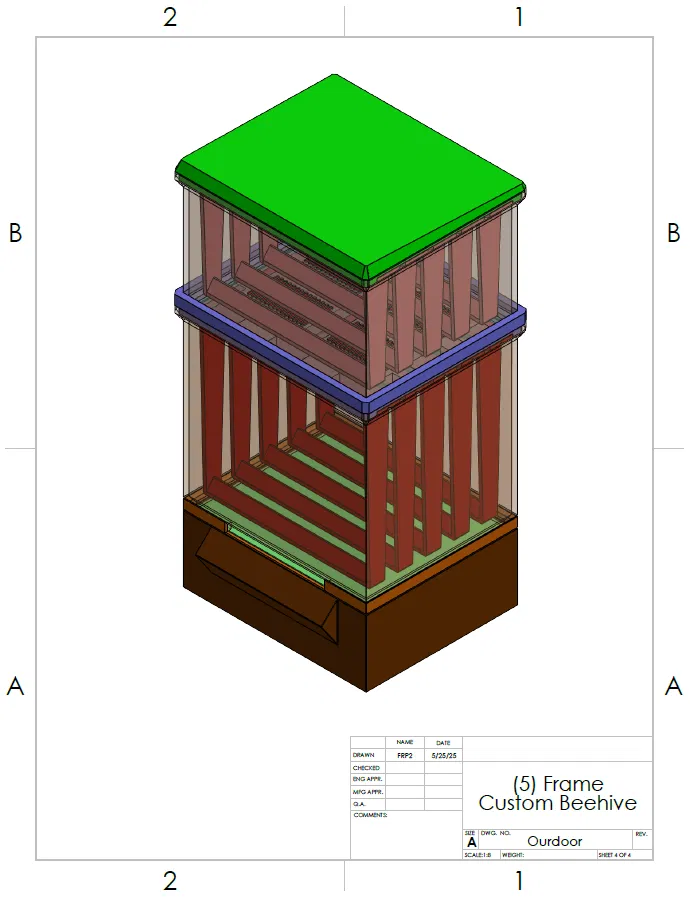

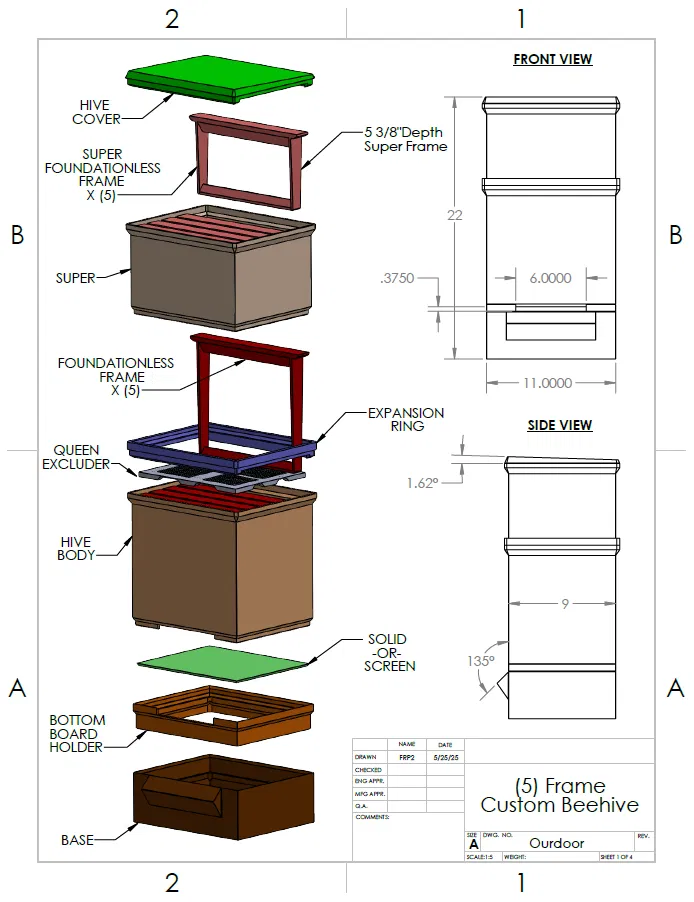

Hình ảnh bên dưới:

Tôi dự định in mô hình này bằng nhựa PCTG (tương tự như PETG nhưng có nhiều ưu điểm hơn). Tôi chưa chắc dự án này sẽ đi đến đâu trong thế giới nuôi ong rộng lớn; thành thật mà nói, đây chỉ là một dự án thử nghiệm vì lượng nhựa và thời gian in làm nó có vẻ… hơi thiếu thực tế. Tuy nhiên, đây là cách tuyệt vời để học hỏi và là một thử thách thiết kế thú vị; nó có thể giúp tạo ra các linh kiện thay thế cho các loại thùng ong có sẵn trên thị trường.

Hãy nhớ rằng đây chỉ là bản thử nghiệm, trong thế giới của tôi, đây là ES1 (Engineering Sample 1), hay có thể gọi là Rev A vì nó hoạt động tốt về mặt chức năng và đã sẵn sàng để in.

Nếu bạn có máy in đủ lớn và đam mê nuôi ong, tôi rất mong nhận được phản hồi! Tôi tin rằng thiết kế này sẽ còn hoàn thiện hơn khi tôi hiểu thêm về loài ong và cách chúng sống trong thùng.

Ngay cả khi bạn không dùng mô hình của tôi, tôi hy vọng nó truyền cảm hứng để bạn tạo ra tác phẩm của riêng mình.

Chúc các bạn thành công!

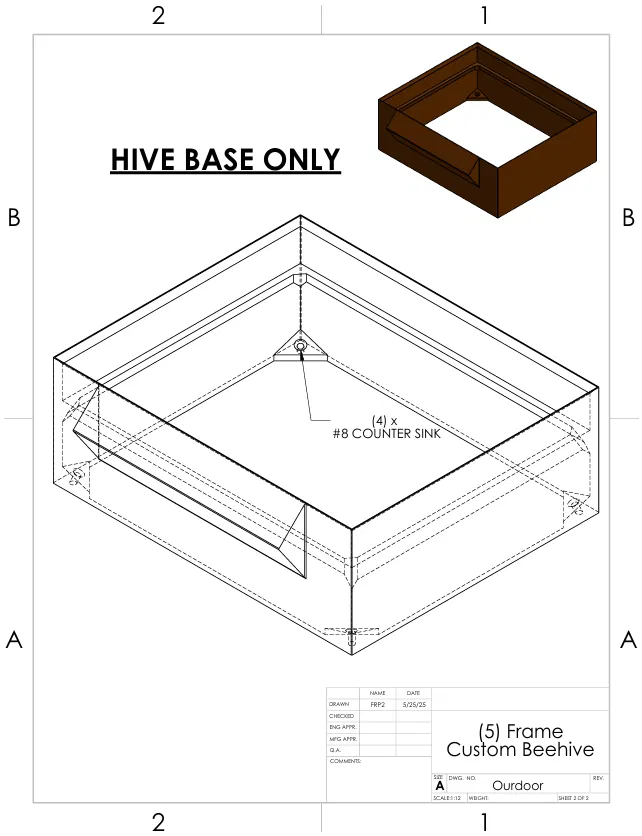

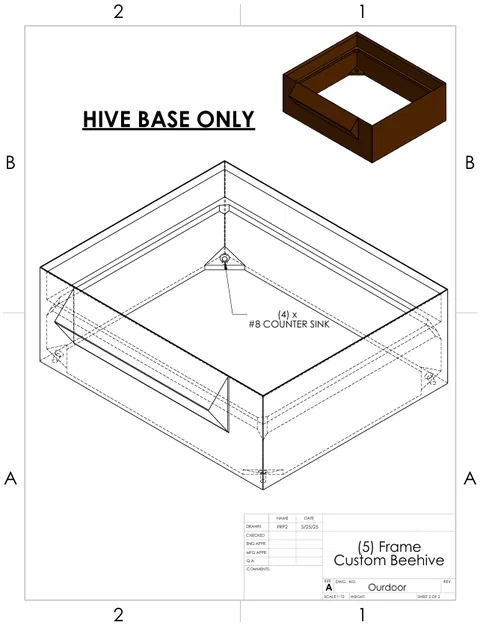

6/21/25: Đã tải lên tấm ngăn ong chúa (Queen Excluder) sẵn sàng để thử nghiệm. Xem bản vẽ, kích thước khe 4.25mmx8mm. Tấm ngăn này không bắt buộc nhưng một số người thích sử dụng trong quy trình của họ. Ngoài ra, đã thêm đế thùng (Hive Base) có thể bắt vít xuống bề mặt bên dưới.

Ước tính lượng nhựa theo ideaMaker (thiết lập tùy chỉnh):

Nắp thùng (Hive Cover): 376g/8.25 giờ

Khung tầng trên (Hive Super Body Frame): 133g/3.25 giờ (in 5 cái; ~665g)

Thân tầng trên (Hive Super Body): 535g/12.75 giờ

Vòng mở rộng (Hive Expander Ring): 129g/~3 giờ

Khung thân chính (Hive Body Frame): 147g/~3.75 giờ (in 5 cái; ~735g)

Thân chính (Hive Body): 771g/~18 giờ

Ván đáy (Hive Bottom Board): 157g/~4 giờ

Đế thùng (Hive Base): 321g/~7 giờ

Tấm ngăn ong chúa (Queen Excluder): 102g/~4 giờ

TỔNG CỘNG = ~3,700g nhựa, ~60 giờ in, có thể lên đến 80 giờ.
