Bộ Hút Khí Thải Cửa Sổ Velux (Ống 100mm/4 Inch) cho Máy In 3D & AC

Dùng cho các loại cửa sổ Velux đời cũ có khe thông gió ở phía trên mà không có bộ phận tự điều chỉnh lưu lượng khí. Cách này cho phép bạn đóng cửa sổ chính mà vẫn có thể hút khí thải ra ngoài qua khe thông gió. Mình đã dùng cái này để nối đường ống thoát khí cho buồng phun sơn và máy in 3D đấy!

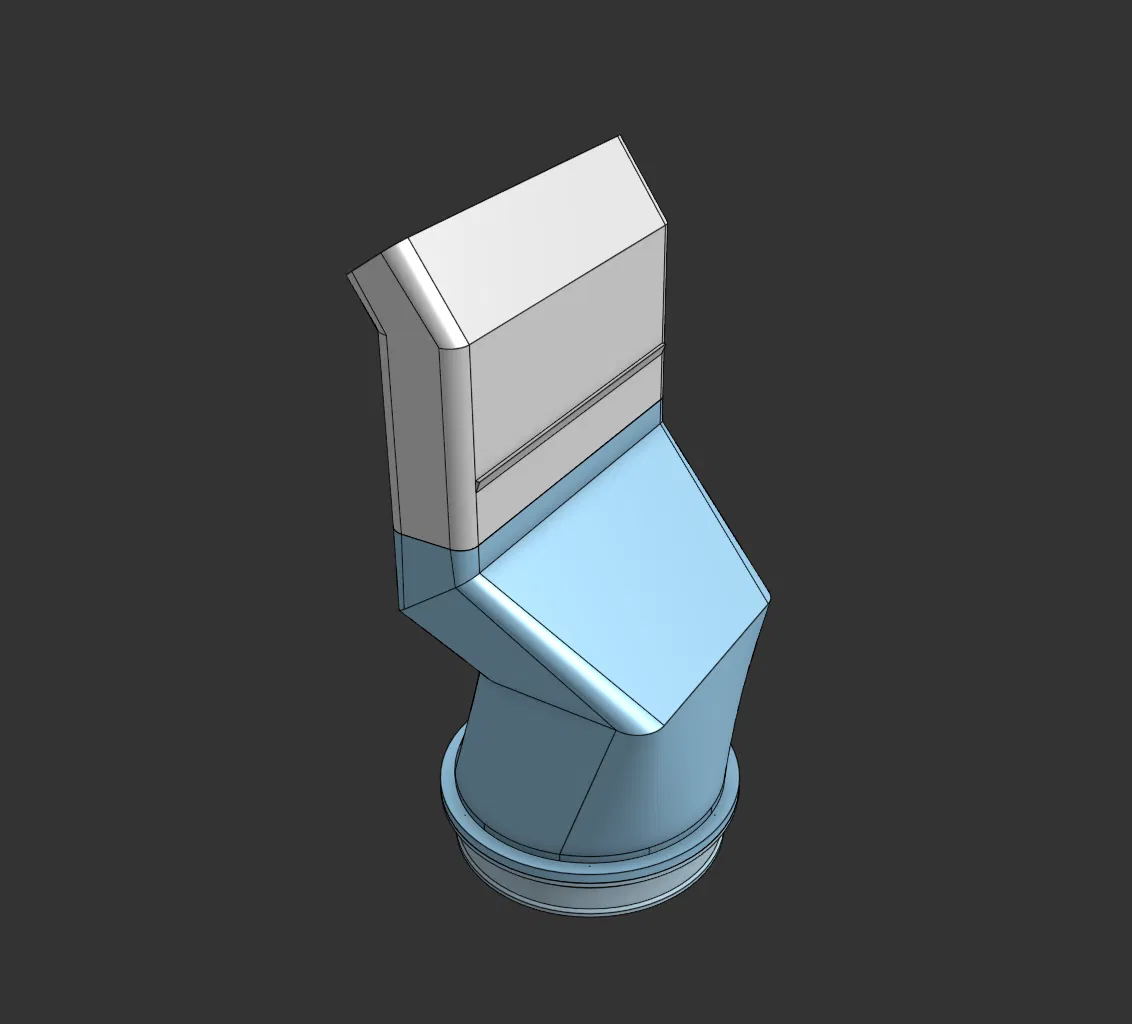

Bộ thông gió này gồm các phần khớp vào nhau. Phần Exhaust (thoát khí) được lắp vào phía "ngoài" cửa sổ, còn phần Base (đế) được lắp khớp vào từ bên trong. Tại đây, bạn có thể gắn đế vào ống dẫn khí 100mm (4 inch), hoặc chọn dùng khớp nối nam châm.

CẬP NHẬT

Như bạn @lochej_2068433 đã lưu ý, thiết kế này có phần thu hẹp ở đầu ra, nên lưu lượng gió có thể bị giảm. Do đó, bạn nên dùng quạt có áp suất tĩnh cao. Các thiết bị như máy in 3D thường không được thiết kế để đẩy hơi qua ống dẫn dài, nên trong vài trường hợp, tốt nhất là bạn nên lắp thêm quạt hút gắn ống (Inline fan).

Thiết lập in ấn

Mình khuyên nên in đặc, hãy tăng số lượng tường (walls) lên.

Ngoài ra, do cấu tạo của các bộ phận, phần Exhaust bắt buộc phải in kèm support.

Phần Exhaust dùng chung cho cả hai phiên bản. Hãy chọn xem bạn có muốn dùng nam châm hay không và lấy file trong thư mục tương ứng nhé.

Hiện tại mình đang dùng nhựa PLA, nhưng mình nghĩ dùng PETG sẽ bền hơn.

Lắp đặt

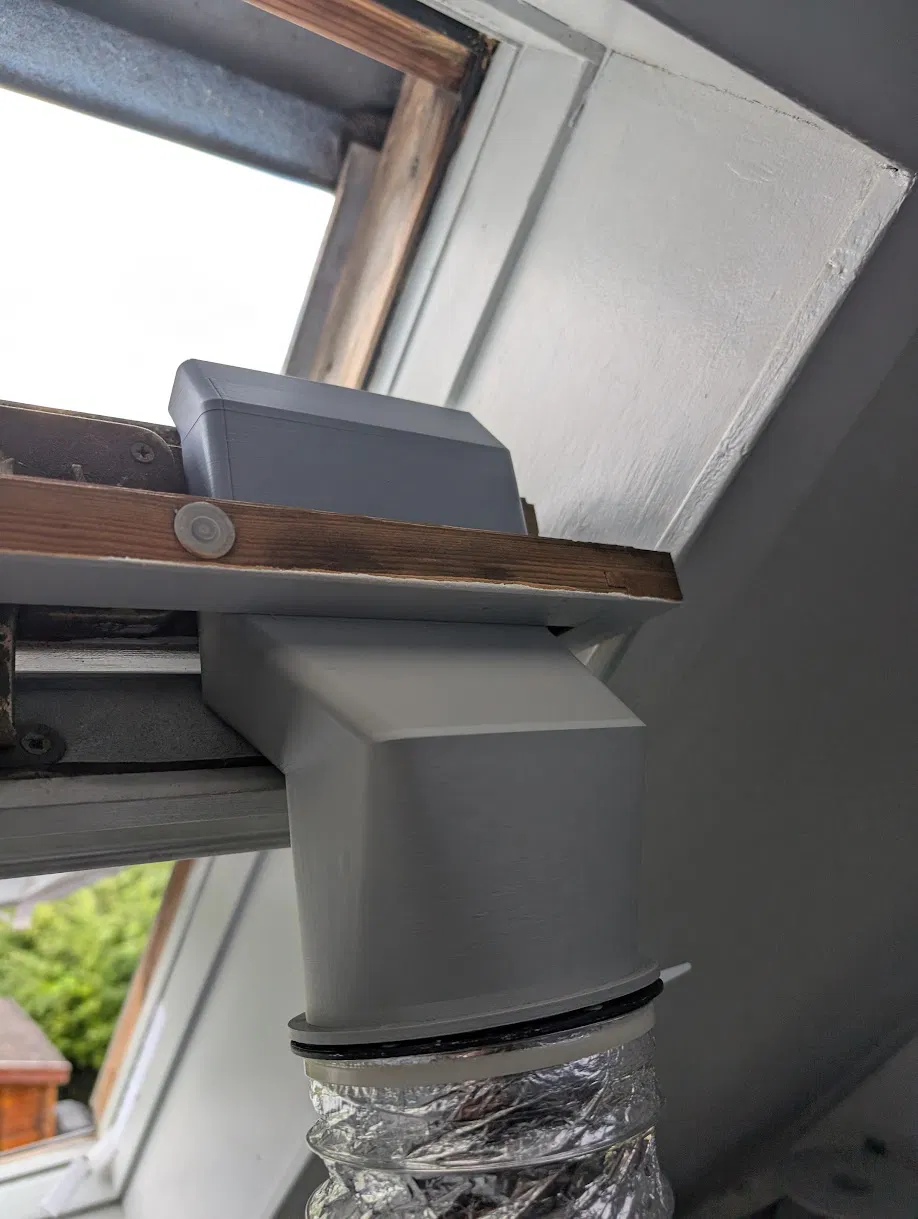

Phần Exhaust cần được lắp từ bên ngoài. Nó có một gờ để giúp bạn cài chặt vào khe cửa.

Phần Base sẽ được lắp từ phía trong. Hãy căn chỉnh cho khớp với phần Exhaust, bạn có thể với tay ra ngoài để ép chúng lại với nhau. Xong rồi đó, nếu bạn đã chọn gắn ống dẫn vào Base thì chỉ việc lắp vào là được.

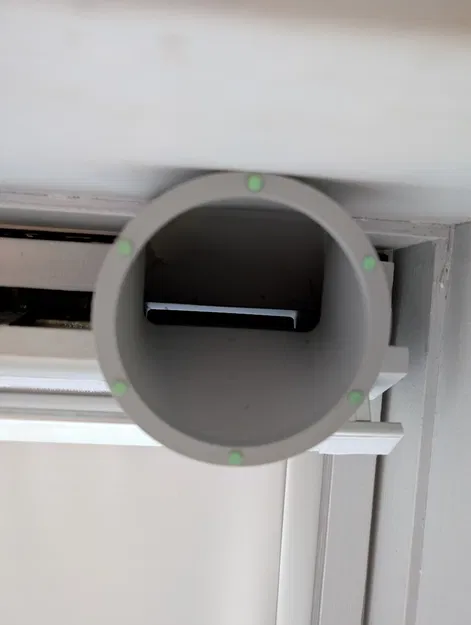

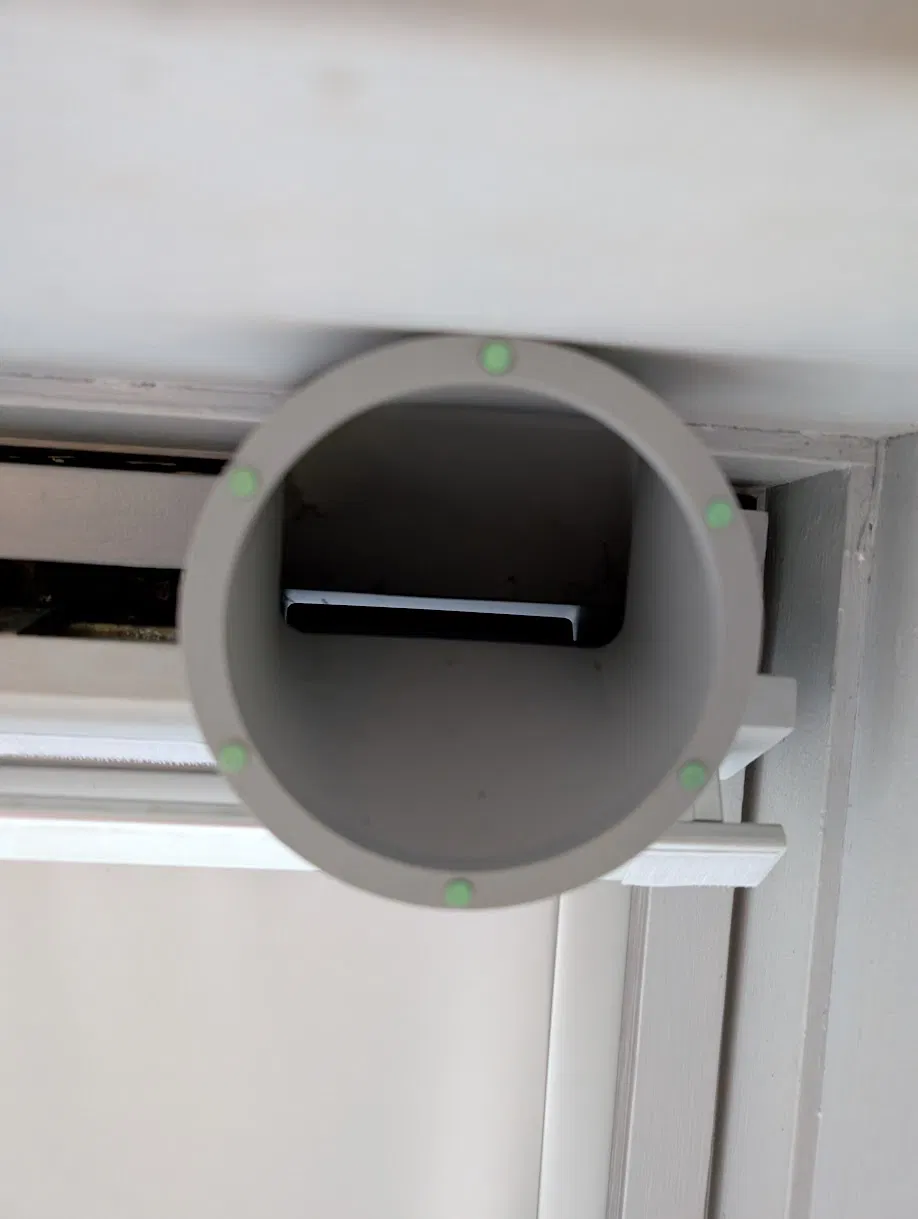

Khớp nối ống (Duct coupler) được thiết kế để gắn nam châm và dùng với phiên bản Magnetic Base. Mình dùng nam châm 6x2mm, lỗ hơi rộng một chút nên bạn nhớ dùng thêm keo siêu dính (super glue) nhé.

Cố định khớp nối vào ống bằng dây rút nhựa hoặc cổ dê chuyên dụng.

Sử dụng

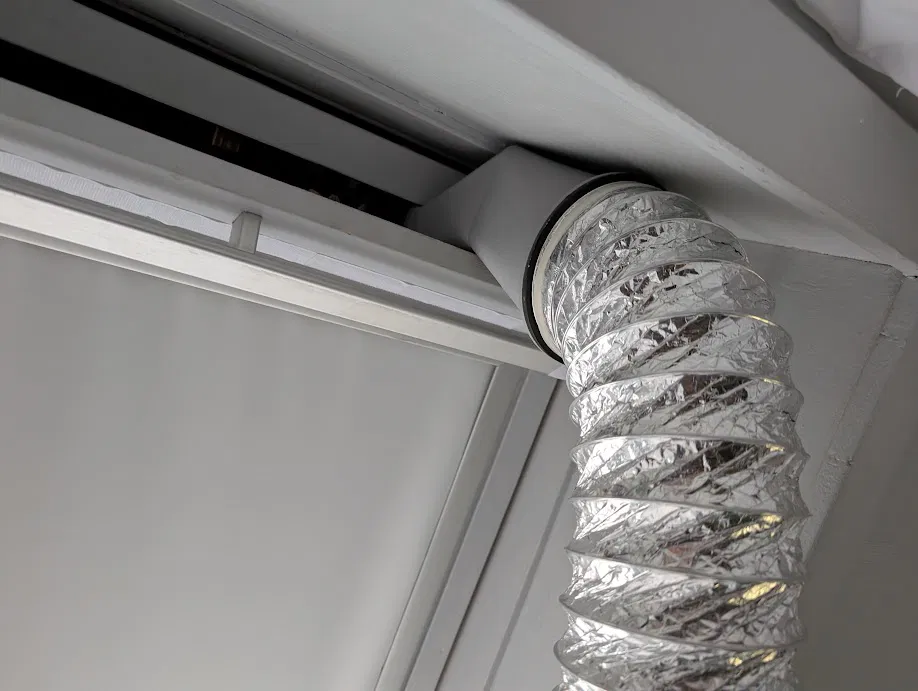

Mình thường để cả phần Exhaust và Base trên cửa sổ, rồi gắn ống thoát khí vào khớp nối nam châm. Mình có đủ cả hai phiên bản cho các bạn lựa chọn. Nam châm kỳ diệu thật đấy!

Bạn có thể tháo phần Base ra và đóng cửa sổ lại hoàn toàn mà vẫn để nguyên phần Exhaust ở đó. Trong trường hợp của mình thì nó không hề gây cản trở việc đóng cửa chút nào.
