Quạt Cầm Tay Gấp Gọn (+Thiết Kế Mới)

Quạt Cầm Tay Gấp Gọn Đơn Giản

Chiếc quạt này được thiết kế cho cuộc thi, nhưng mình thấy nó nghịch rất vui nên cũng có thể coi như một món đồ chơi fidget.

Thiết kế này dành cho 7 cánh quạt, vì vậy phần trục cũng được làm để xếp chồng tương ứng.

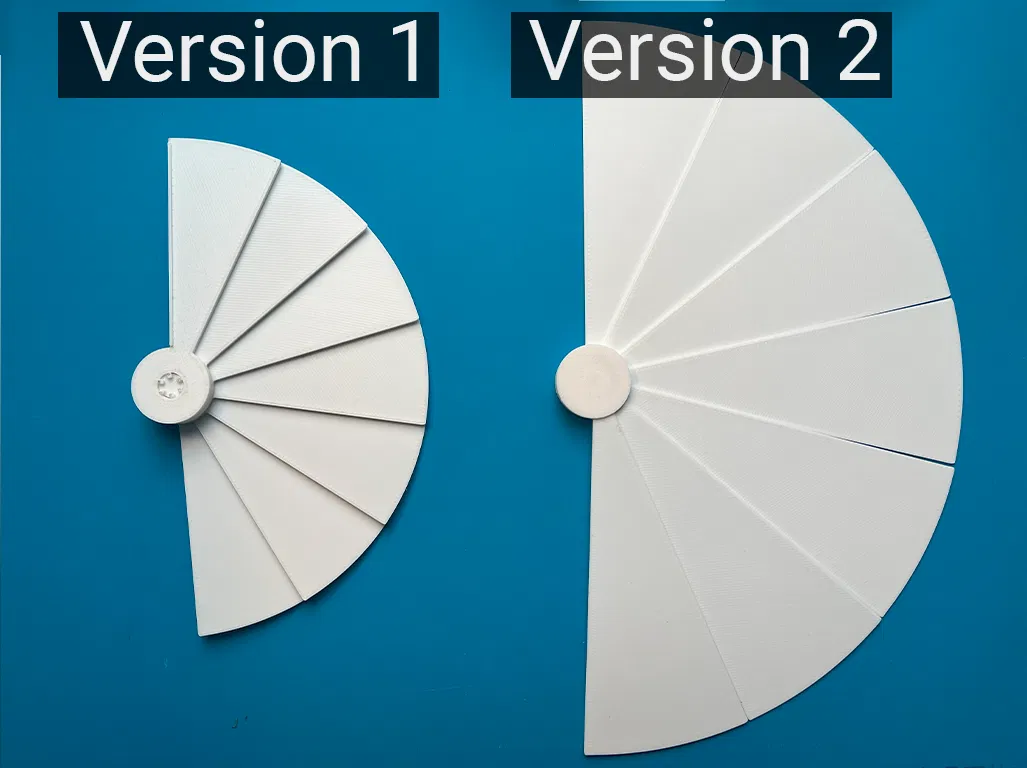

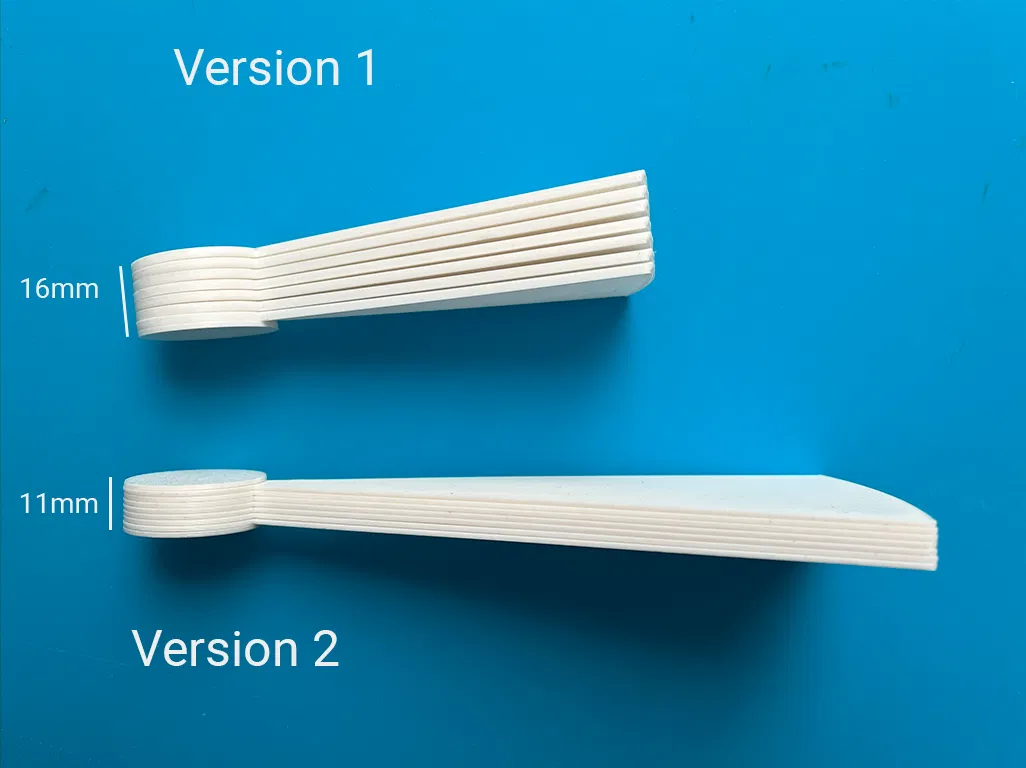

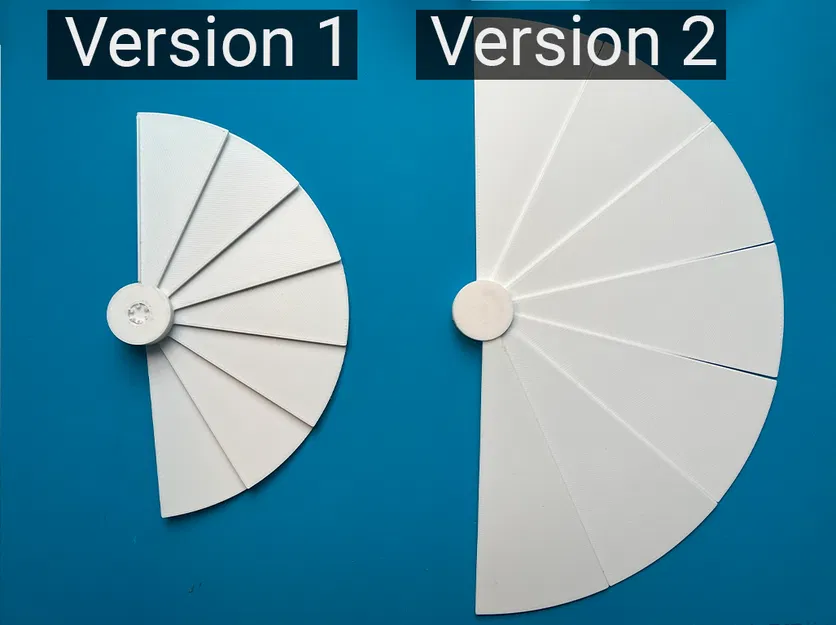

Phiên bản 2 [Thiết kế mới]

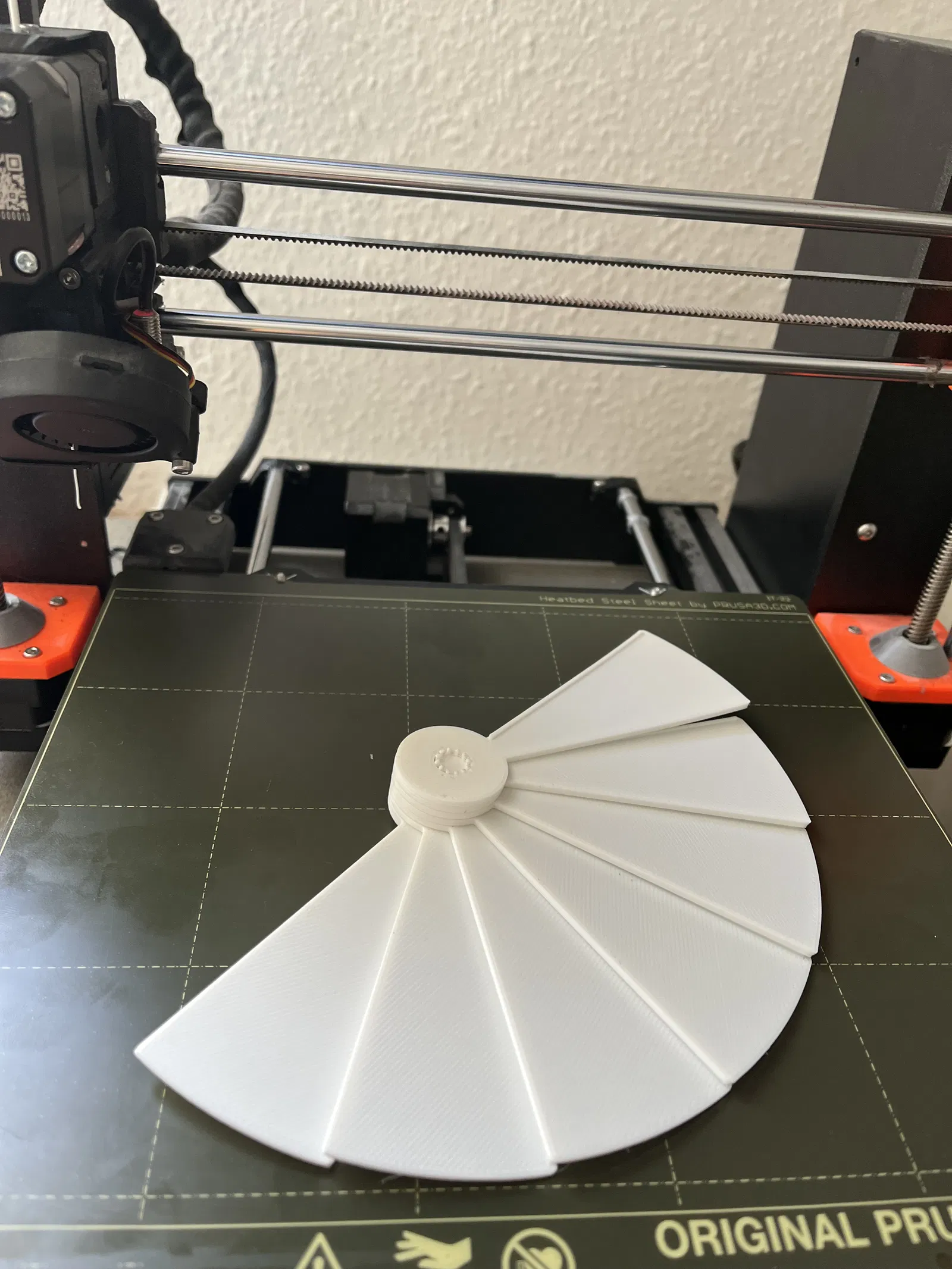

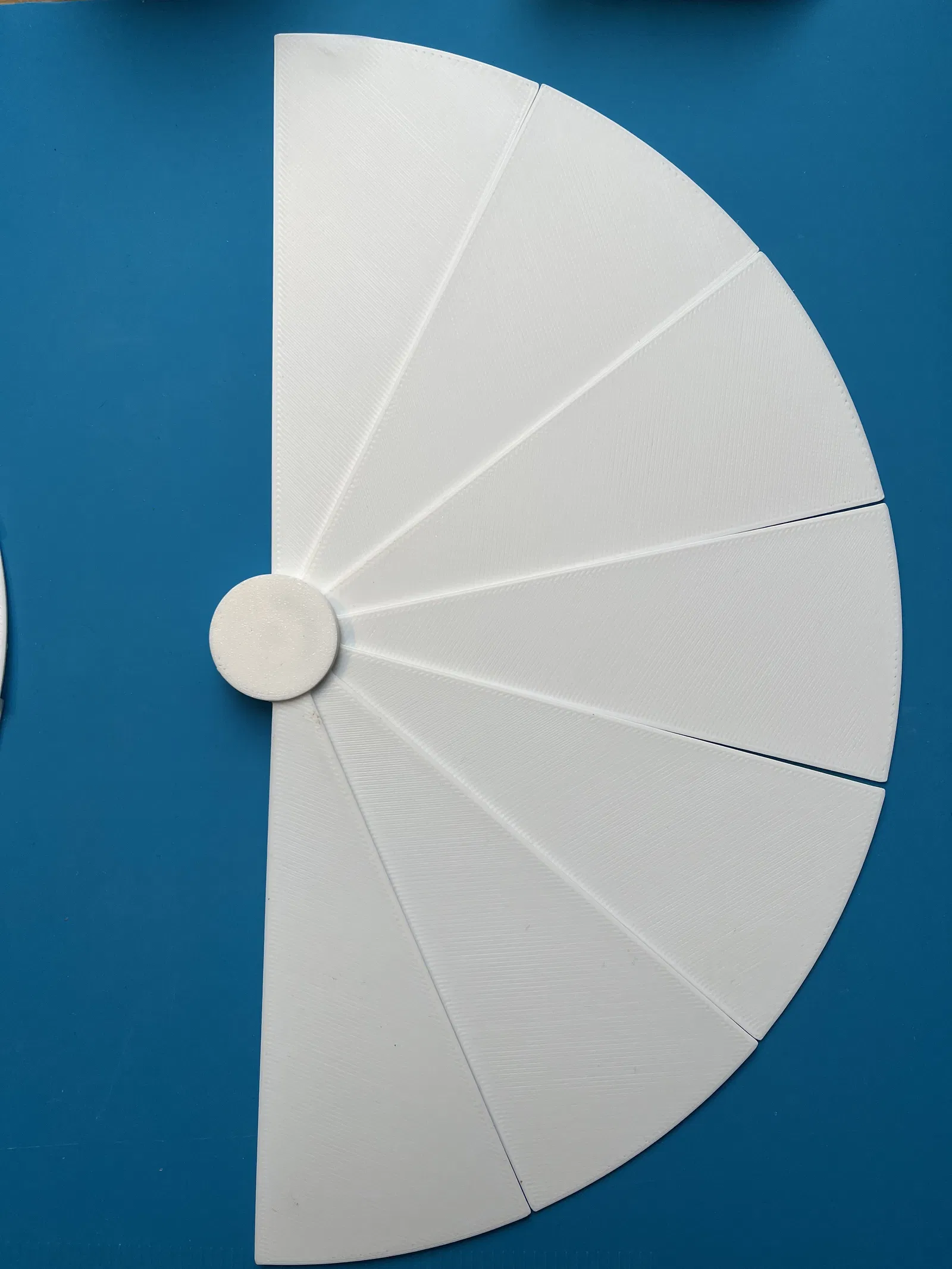

Phiên bản mới này sử dụng phương pháp tạo ngàm mới (để khóa các cánh quạt) giúp in nhanh và dễ dàng hơn do được giữ ở dạng "2D", phần ngàm được chuyển vào lõi. Hiện tại, lõi gồm 2 phần với một nắp vặn ren in 3D. Mặc dù vẫn cần cải tiến thêm, nhưng mình đã lắp ráp hoàn chỉnh như trong ảnh. Sắp tới mình sẽ làm thêm một phiên bản lõi/trục sử dụng ốc vít để lắp ráp đơn giản hơn.

Đối với phần lõi, mình khuyên các bạn nên in ở độ cao lớp 0.2mm để phần ren đạt chất lượng tốt nhất.

Phiên bản 1

Các cánh quạt tiêu chuẩn có các rãnh dọc hai bên để khớp vào nhau, giúp quạt mở ra đều và kín khít không bị hở.

Khuyên dùng support cho cánh quạt tiêu chuẩn vì phần rãnh; hoặc bạn có thể chọn in các cánh không có rãnh.

Ngoài ra, đối với support, dùng loại grid (lưới) là tốt nhất. Với vòi phun 0.6mm của mình, độ cao lớp 0.3mm hoạt động hiệu quả nhất, vì 0.2mm thường dính support quá chặt, khó gỡ hơn.

Các bản cập nhật

CẬP NHẬT 14-06-2025: Đã kiểm tra Trục V4, phiên bản này ổn định hơn nhiều so với V3.

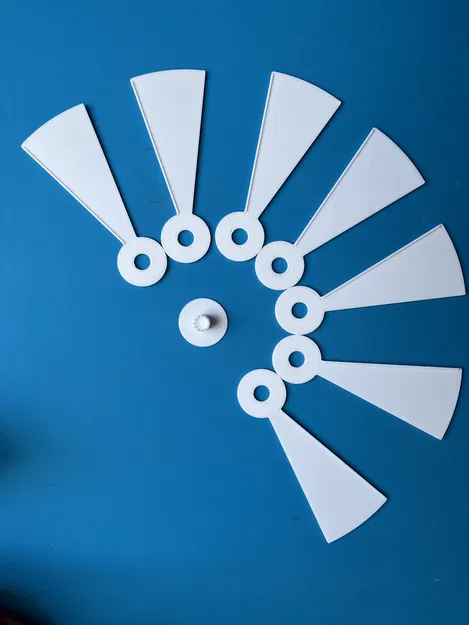

CẬP NHẬT 15-06-2025: Mình đã thiết kế cơ chế khóa mới, giúp in không cần support bằng cách giữ các cánh ở dạng "2D".

CẬP NHẬT 15-06-2025 (2): Sau nhiều lần thử nghiệm với các loại ren khác nhau, mình nhận ra vấn đề nằm ở thông số in chứ không phải do mô hình. Mình đặc biệt khuyến khích in phần SteppedCore ở độ cao lớp 0.2mm.

CẬP NHẬT 23-06-2025: Vì yêu cầu của cuộc thi bắt buộc file .3mf hoặc .stl, mình đã thêm các file STL cho các bộ phận của Phiên bản 2. Mình đã xuất file với chất lượng cao nhất có thể mà vẫn giữ được kích thước file gần bằng với file step.
