Bàn đá banh (Tischkicker) chủ đề Super Mario độc đáo

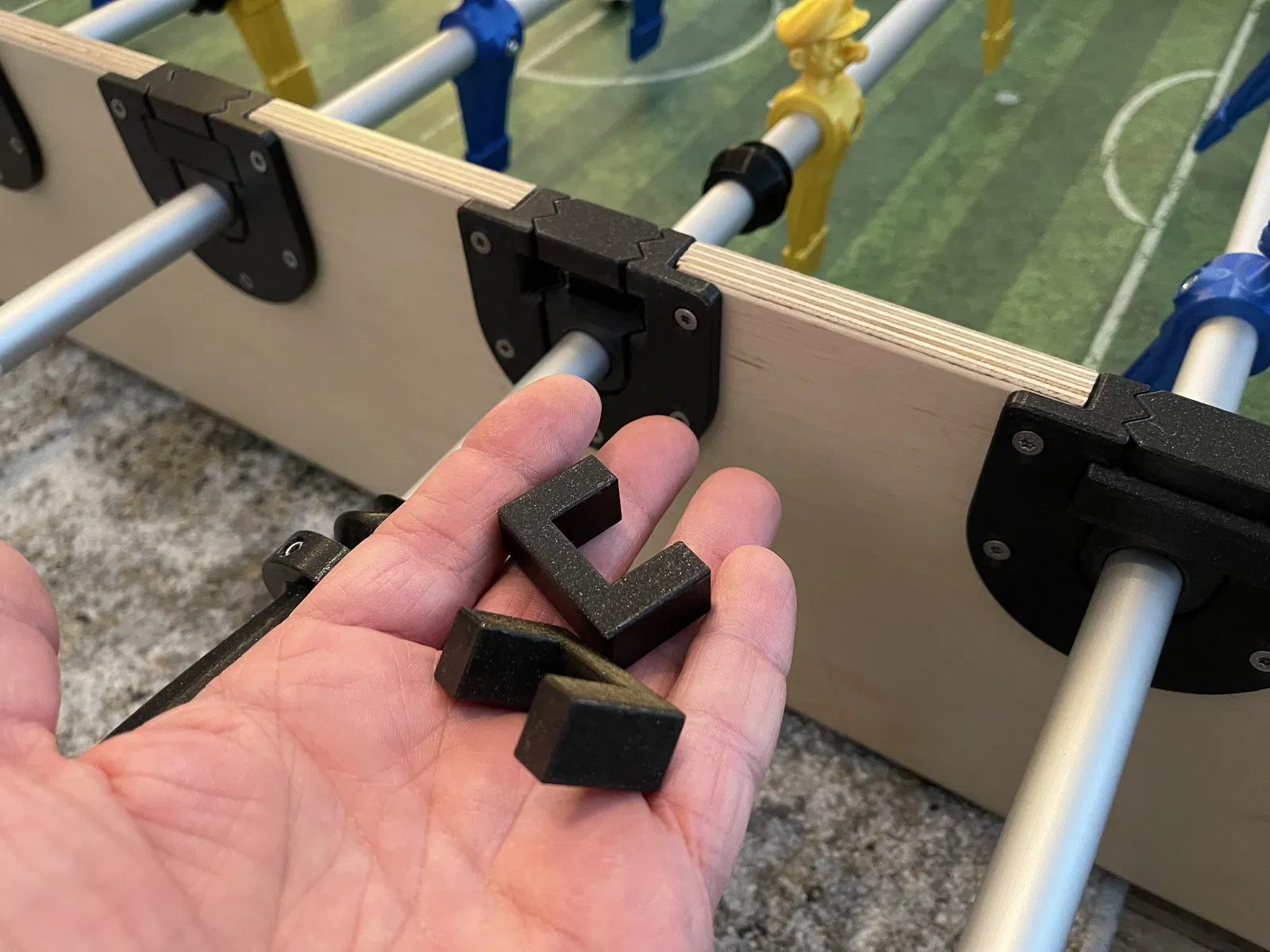

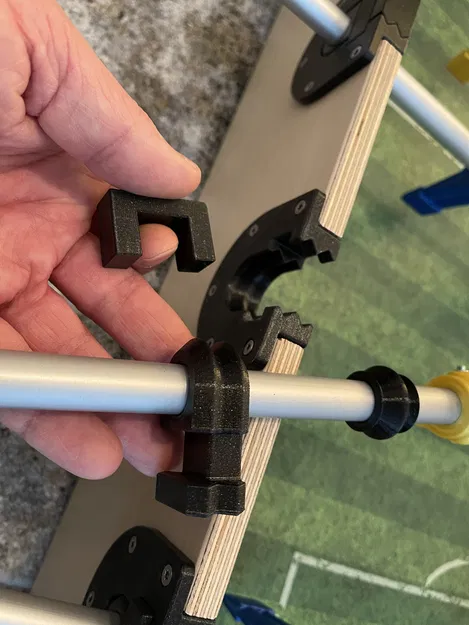

Vì con gái mình rất mê các nhân vật trong Super Mario và trò đá banh bàn (table soccer), nên mình đã bắt tay vào thiết kế một bộ bàn banh bàn DIY với các nhân vật của Nintendo để làm quà Giáng sinh cho gia đình. Mình thiết kế các ổ bi theo cách có thể tháo rời dễ dàng mà không cần dụng cụ gì cả. Nếu rút hết 8 thanh điều khiển ra, việc vận chuyển bàn sẽ nhẹ nhàng hơn nhiều... thậm chí là bỏ vừa xe hơi luôn!

Ở mặt sau của bàn còn có thêm một bàn bida nữa, nhưng phần này thì mình chưa hoàn thiện xong hẳn.

Phải mất khá nhiều thời gian để thiết kế, in ấn và lắp ráp, nhưng kết quả thực sự rất tuyệt và chơi cực kỳ vui!

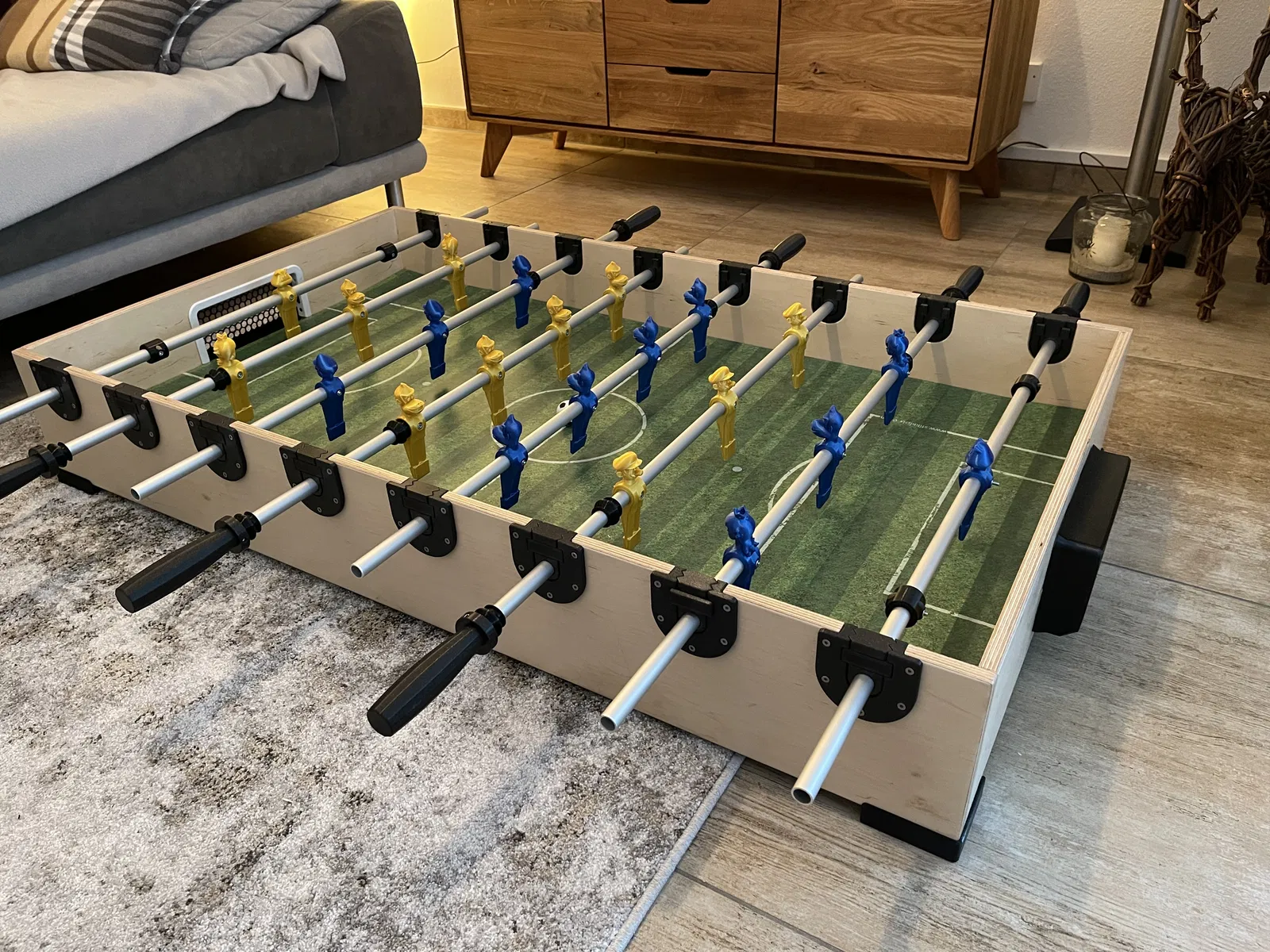

Kích thước sân cỏ là 1200 x 680 mm.

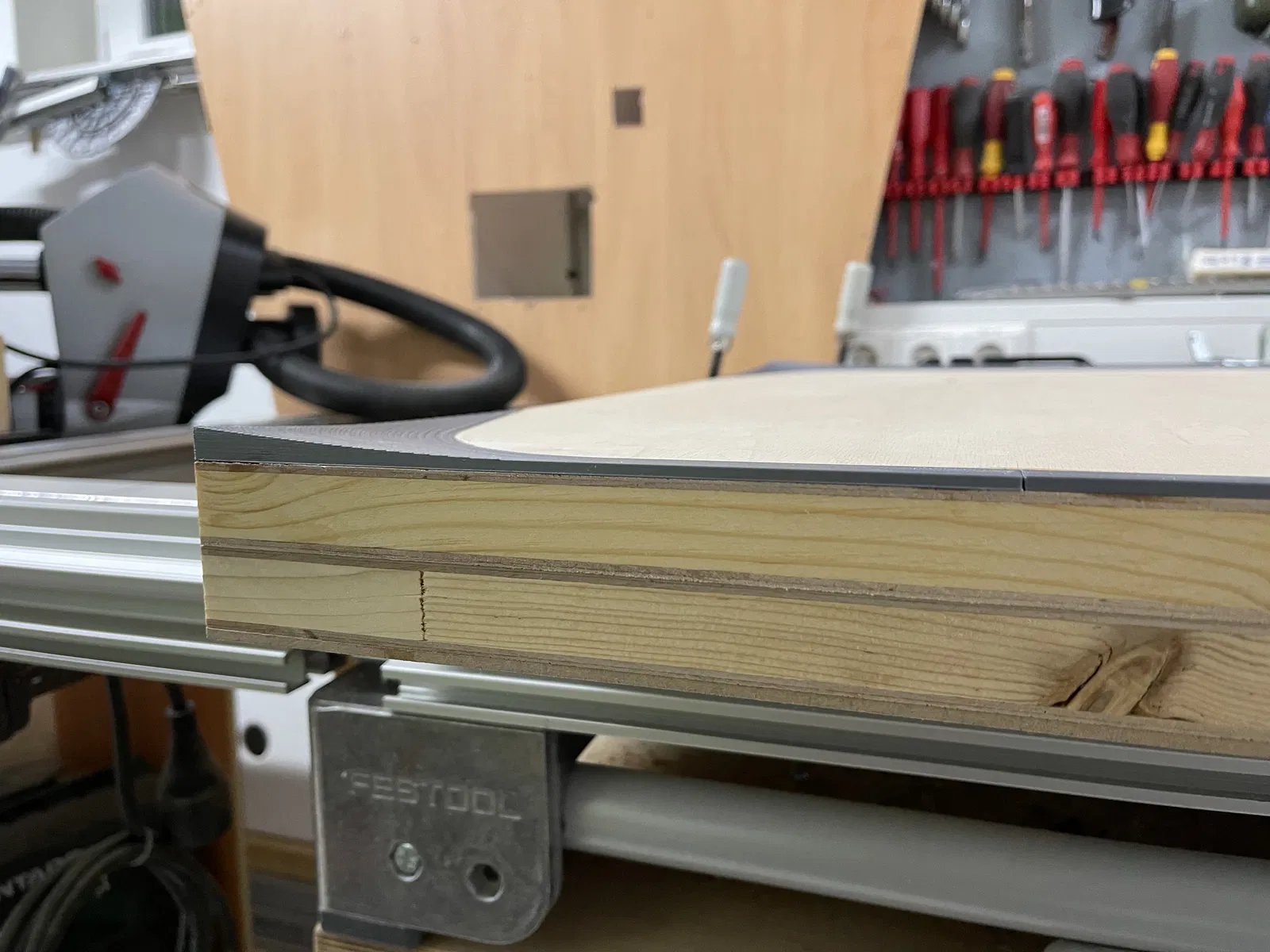

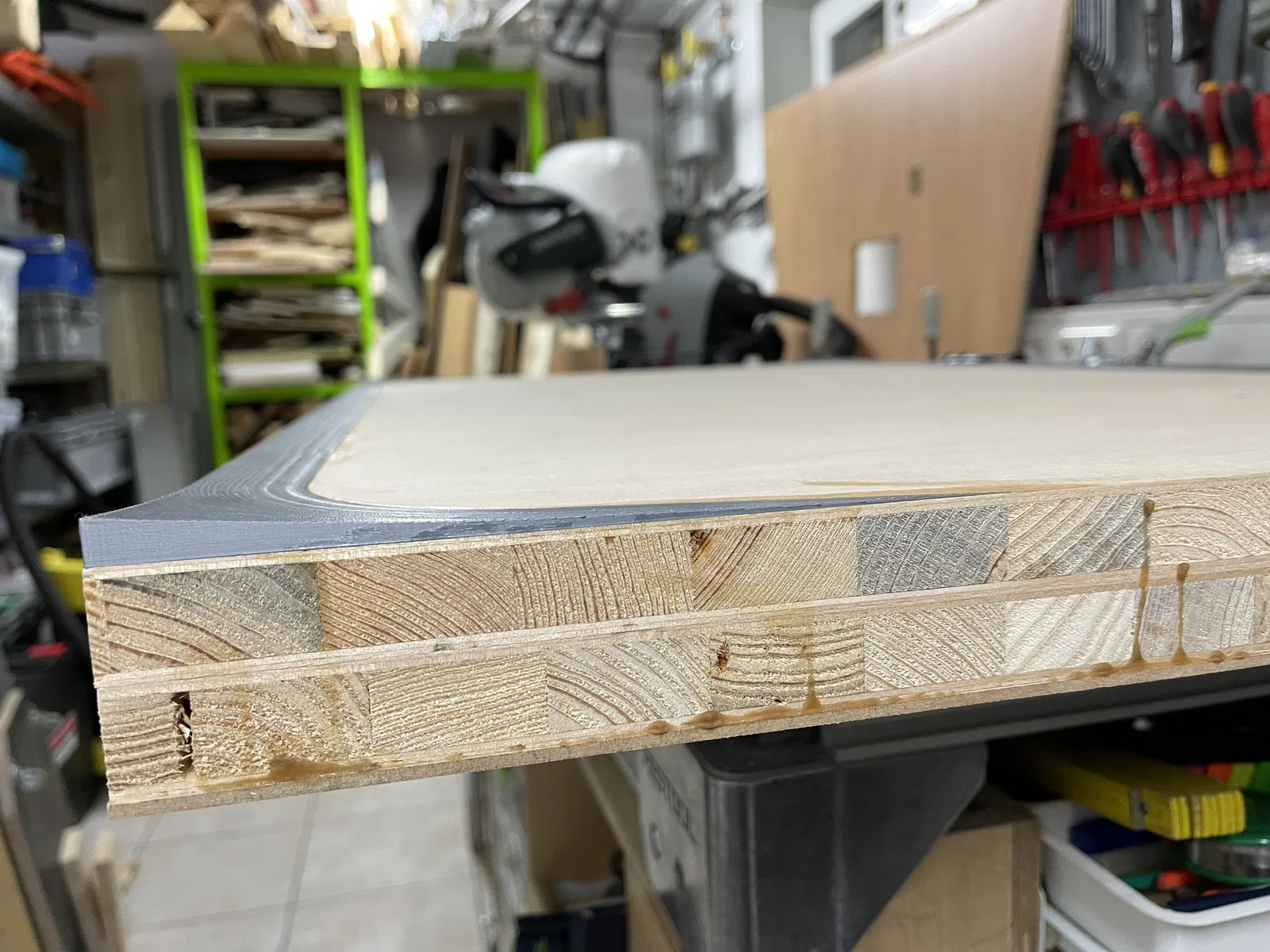

Bàn được làm từ 3 lớp gỗ dán (plywood): 2 tấm dày 22mm và 1 tấm dày 3mm.

Các cạnh viền được làm từ gỗ dán 15mm.

Các thanh điều khiển là ống nhôm kích thước 16x1.5mm – dài 1000mm.

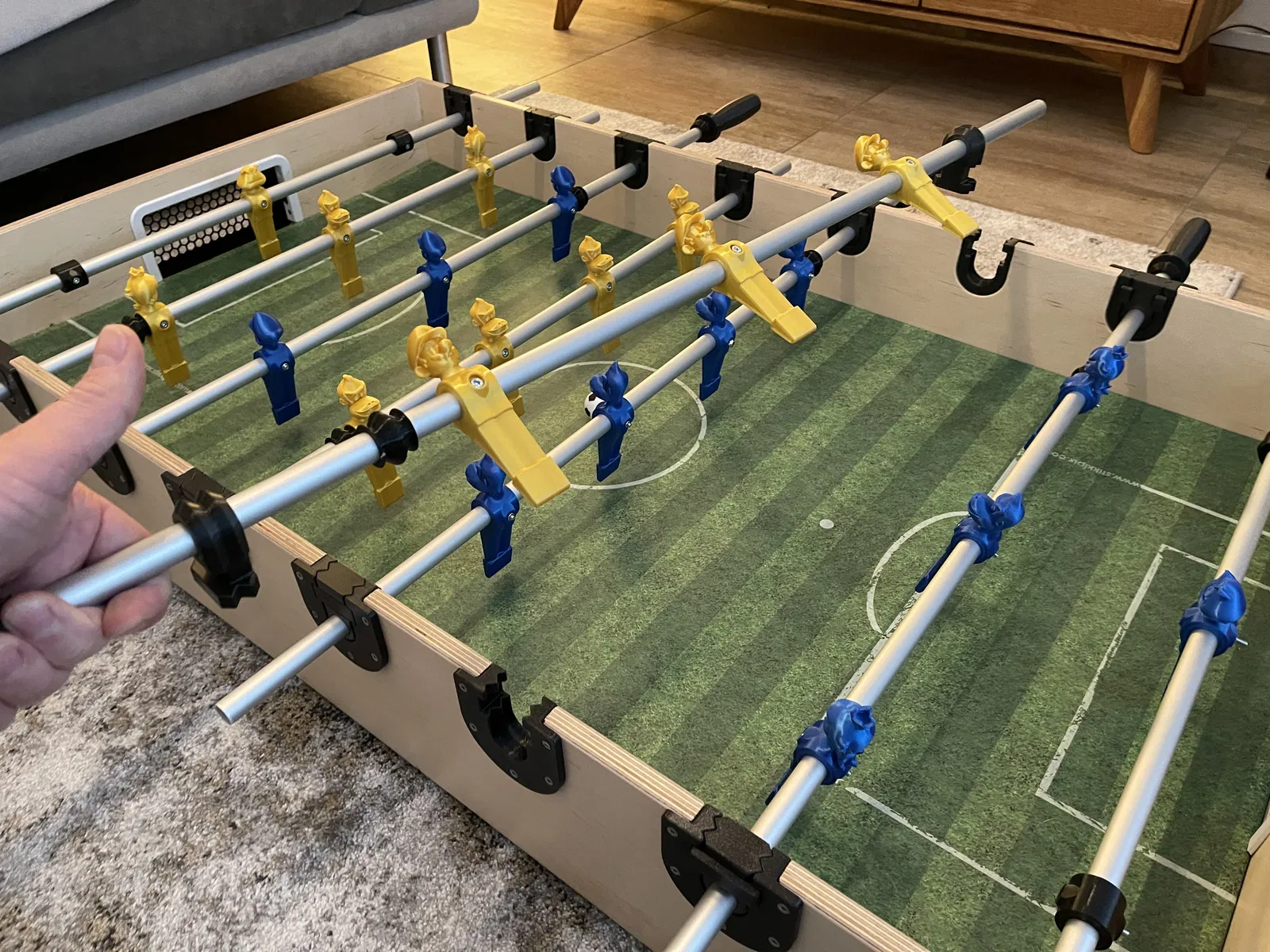

Vì muốn bàn gọn gàng hơn, mình chọn dùng thanh nhôm chỉ dài 1000mm. Do đó, mình đã thay đổi đội hình cầu thủ từ 3-5-2-1 sang 3-4-3-1.

Tất cả các chi tiết nhựa đều được in 3D.

Phần ổ bi và tay cầm được in bằng nhựa PETG Galaxy Black.

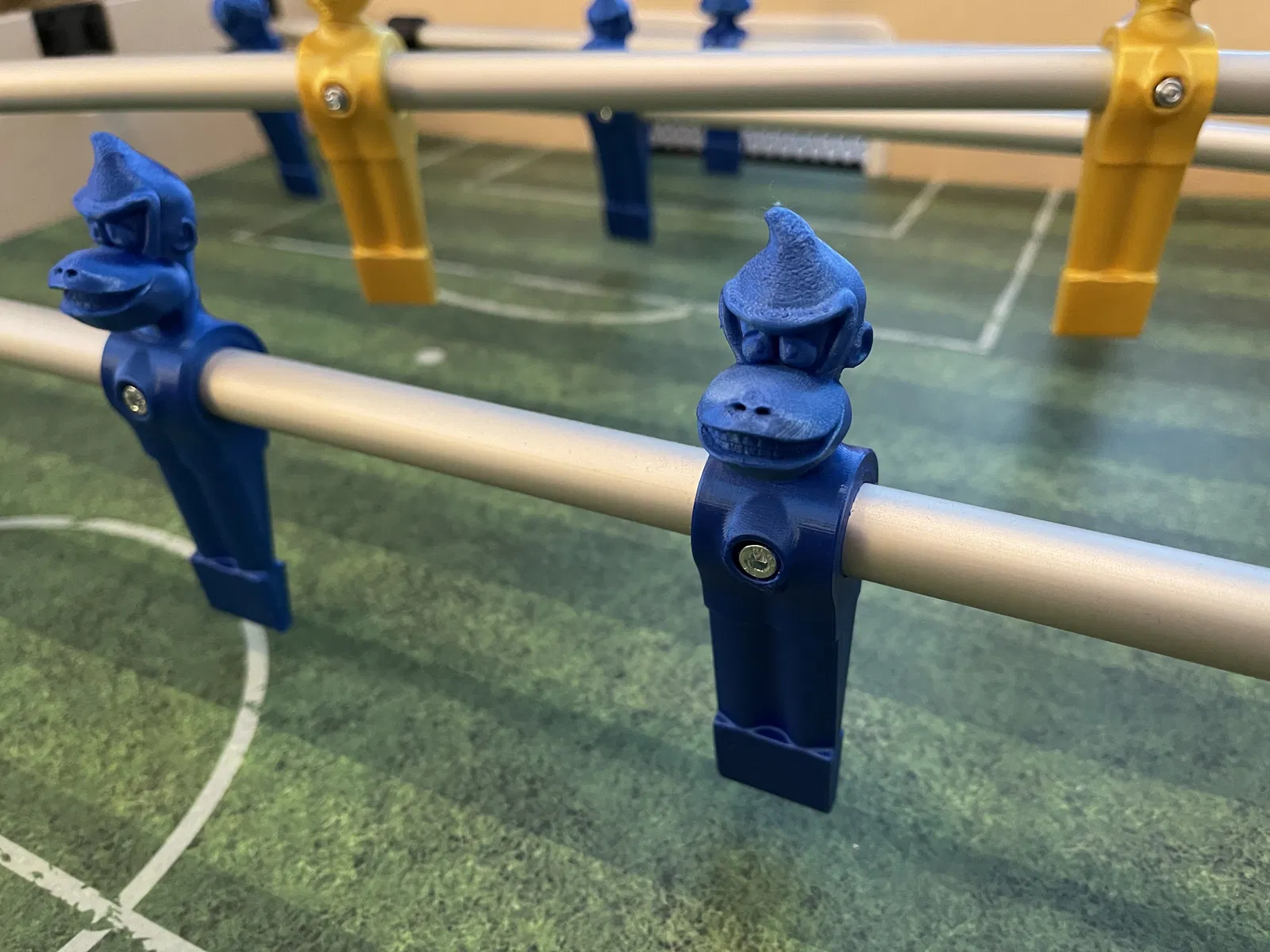

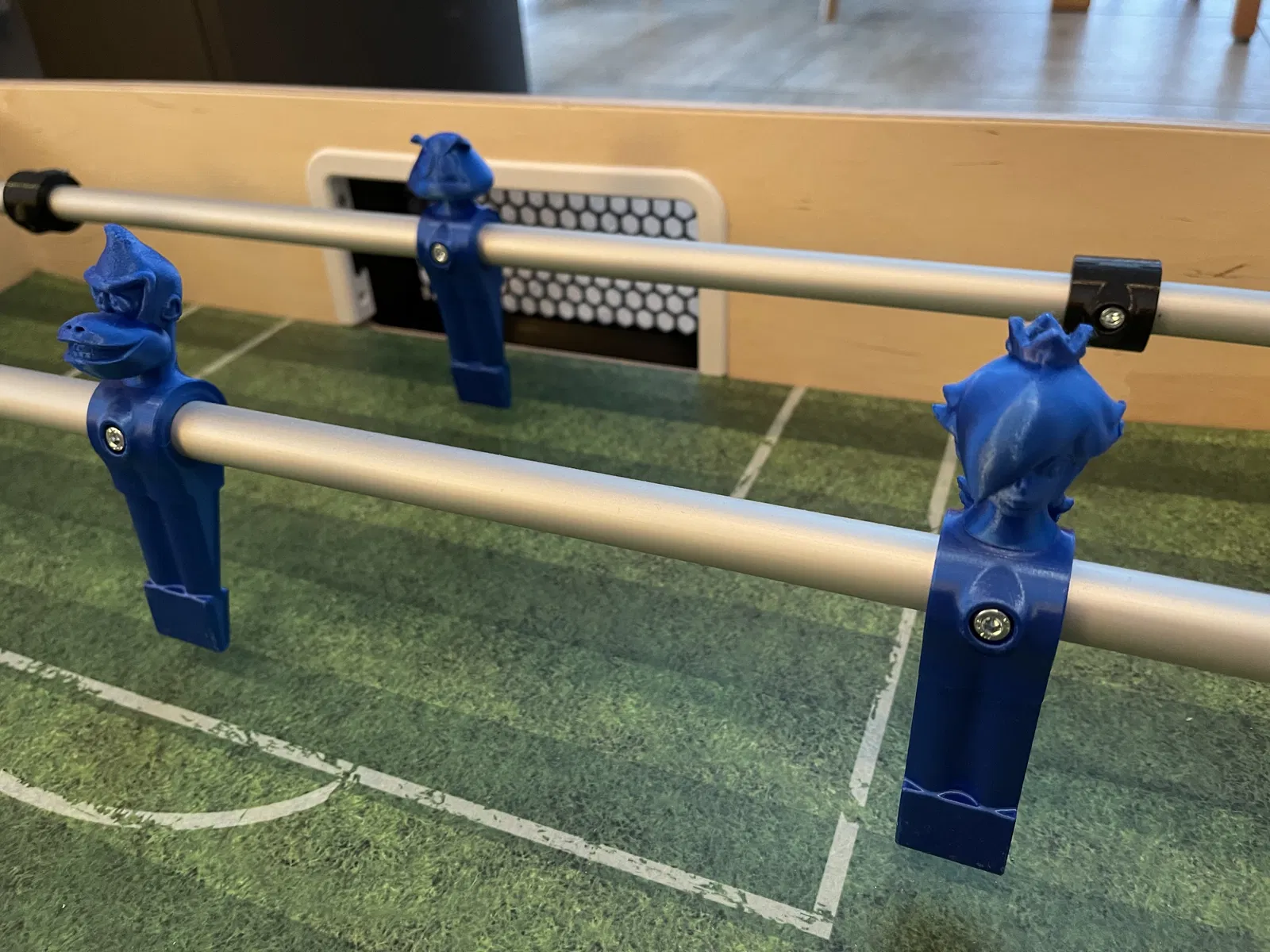

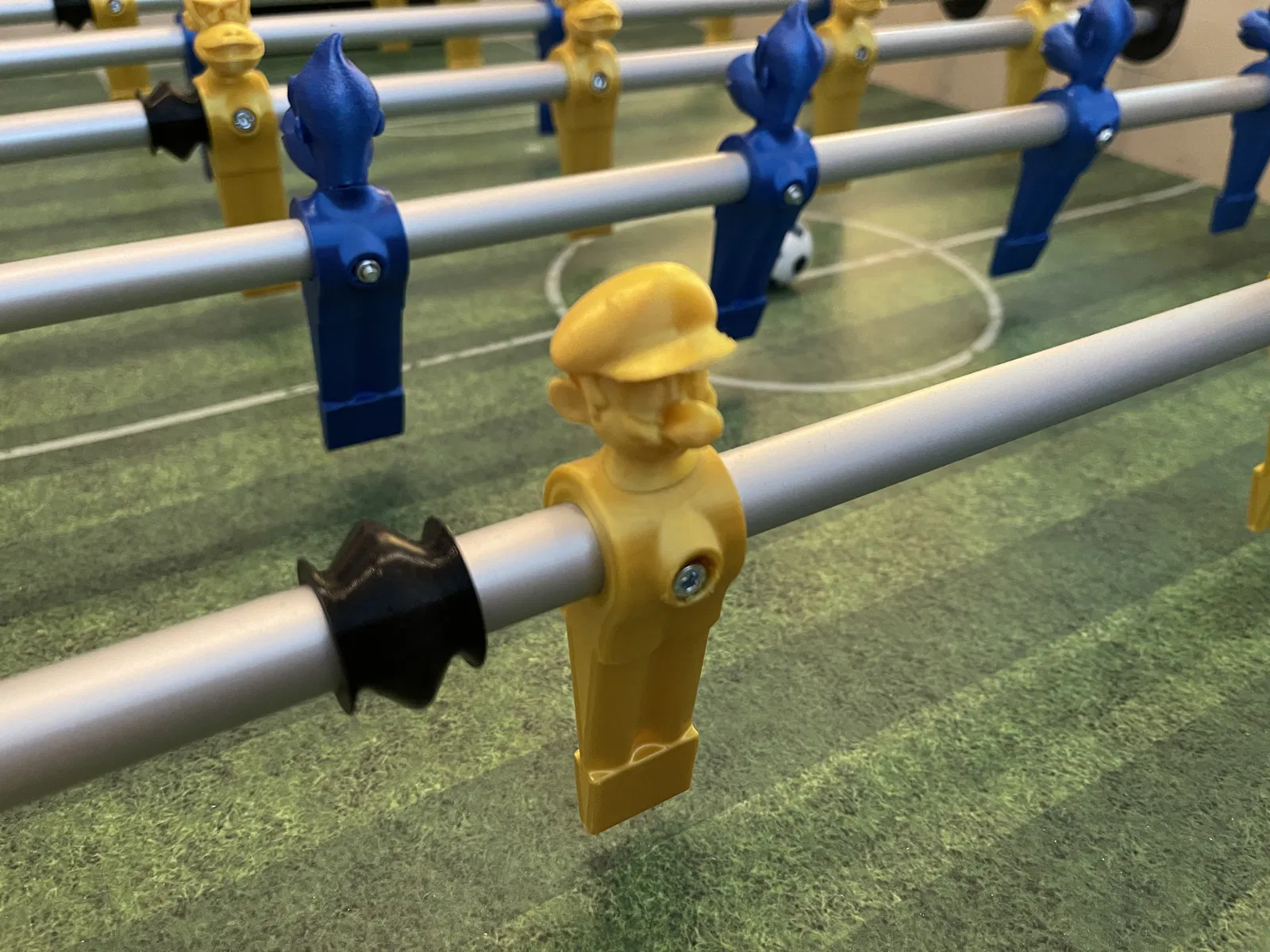

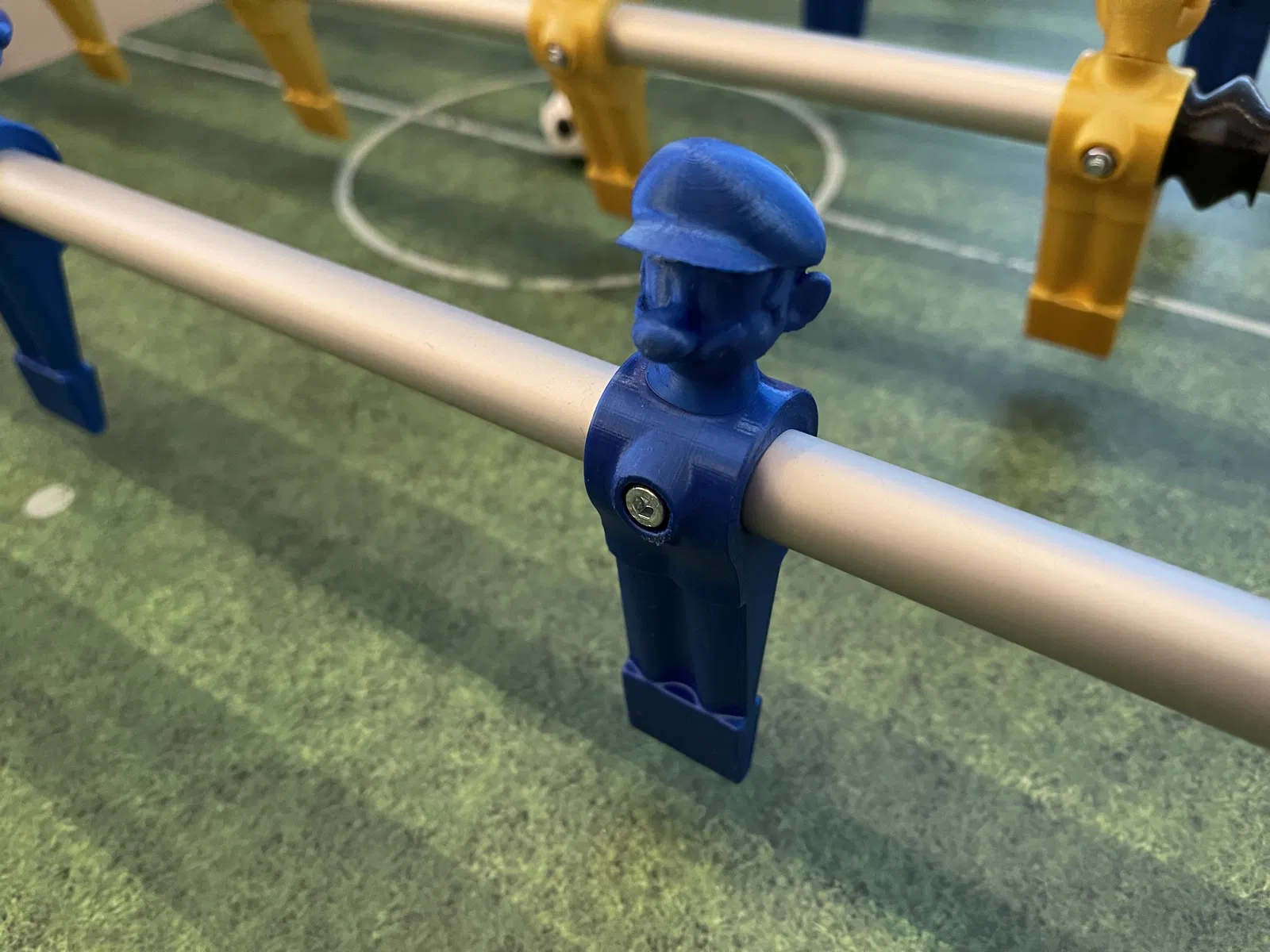

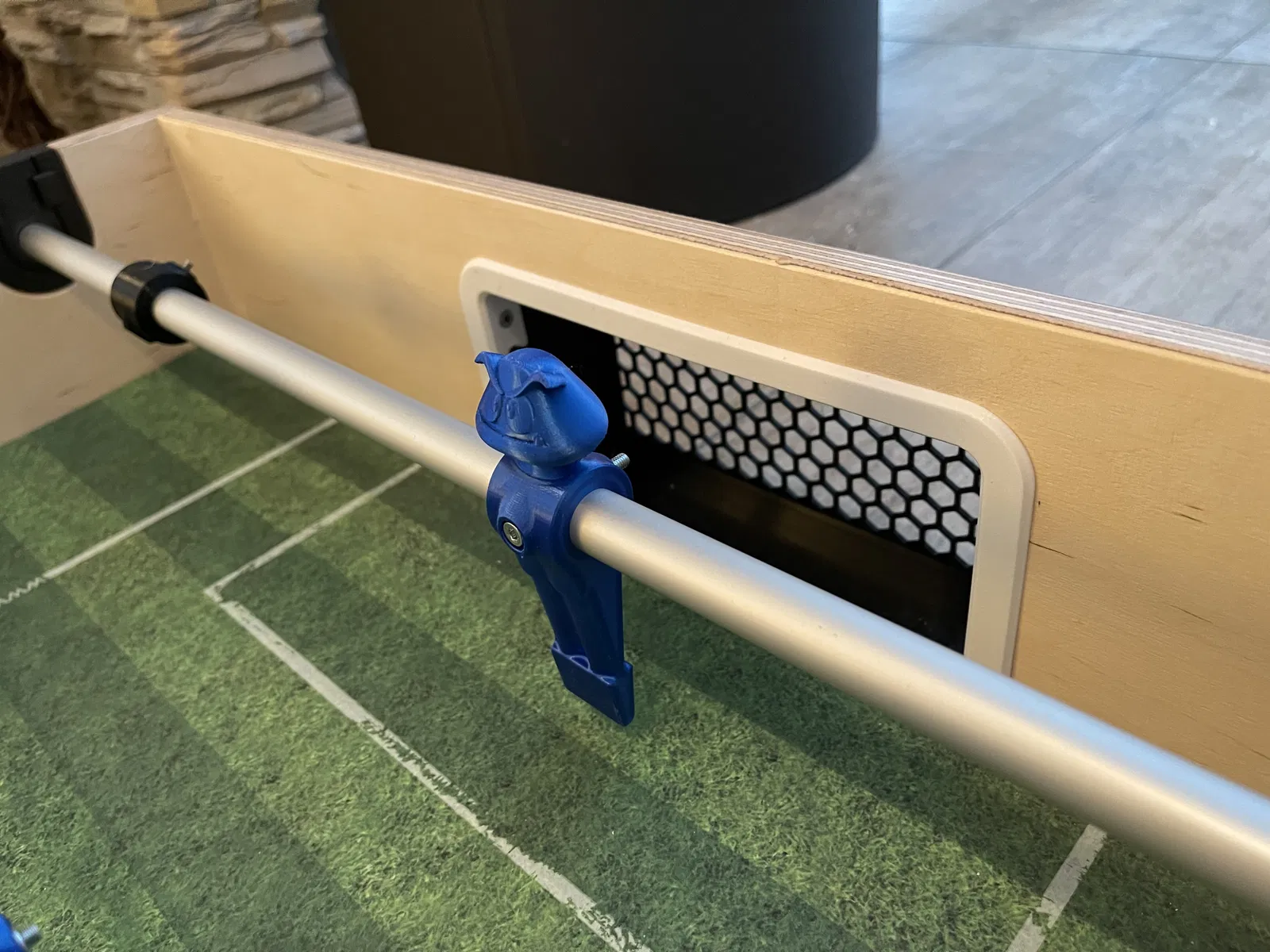

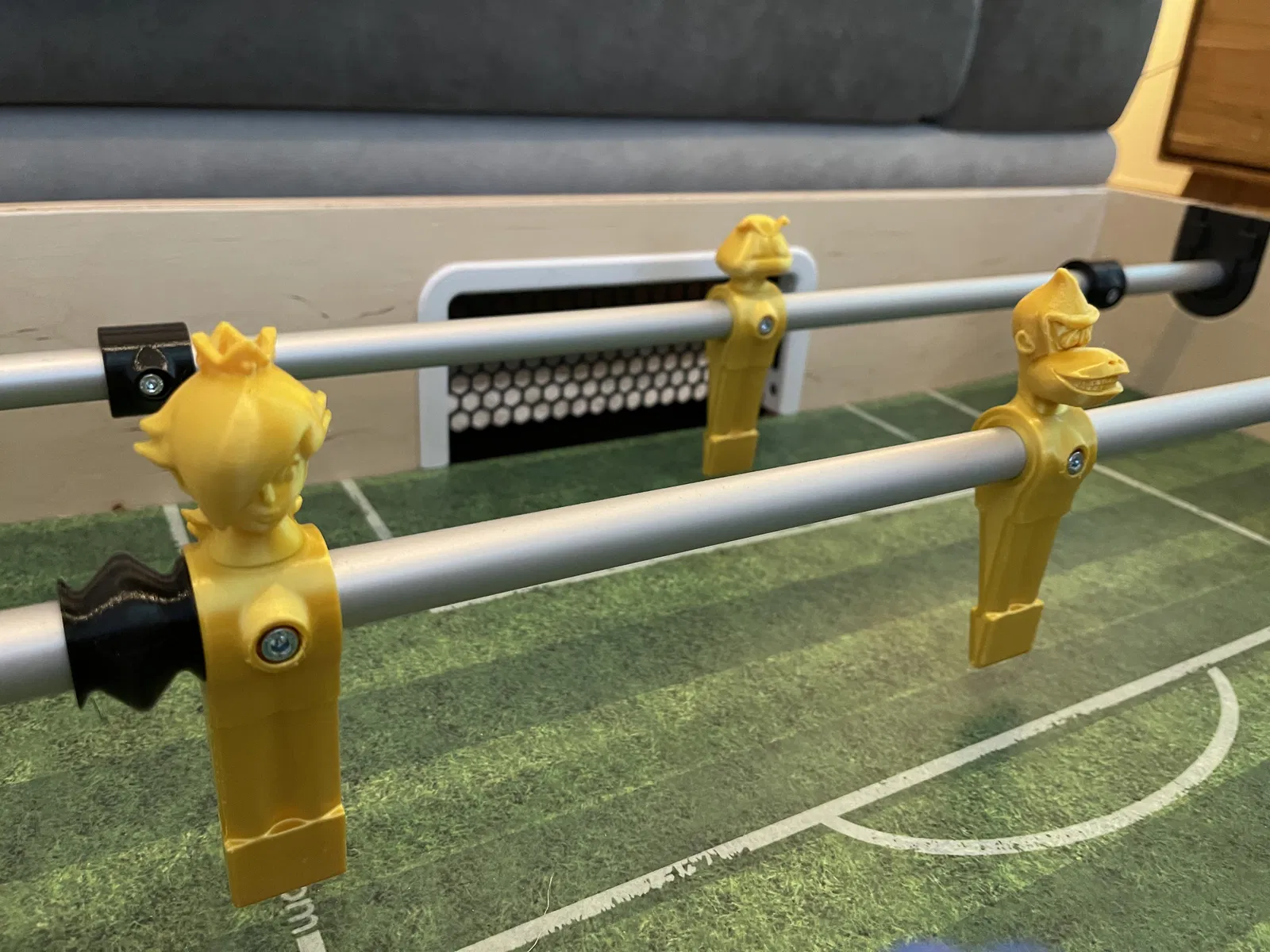

Các mô hình cầu thủ được in bằng PLA (màu Oh my Gold và Royal Blue). Mình in phần đầu riêng để hạn chế tối đa việc sử dụng support, sau đó dán keo 502 vào thân. Cầu thủ được cố định vào thanh nhôm bằng ốc vít M4.

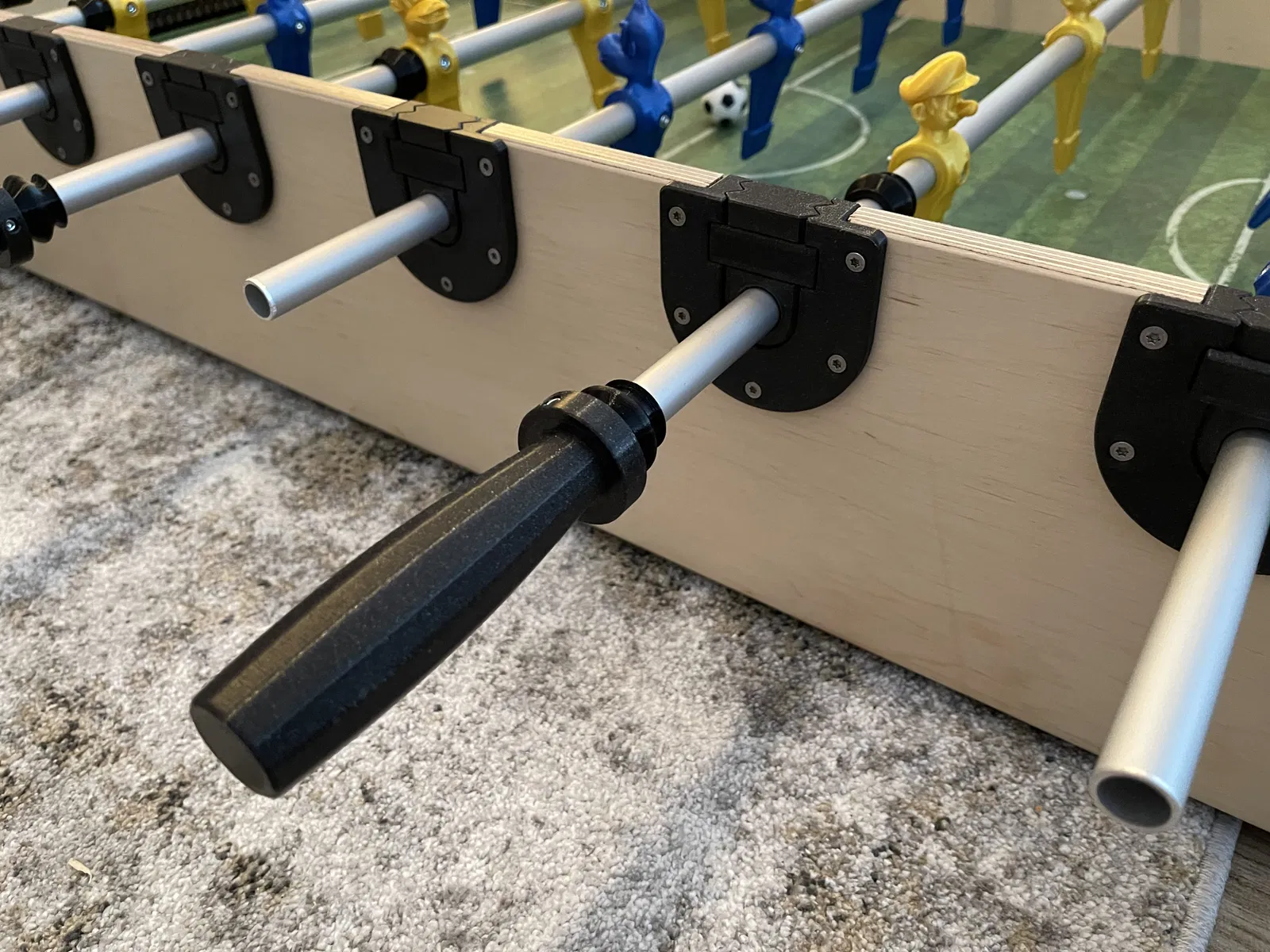

Tay cầm cũng được in bằng PETG Galaxy Black và bắt vít vào thanh nhôm bằng ốc M3.

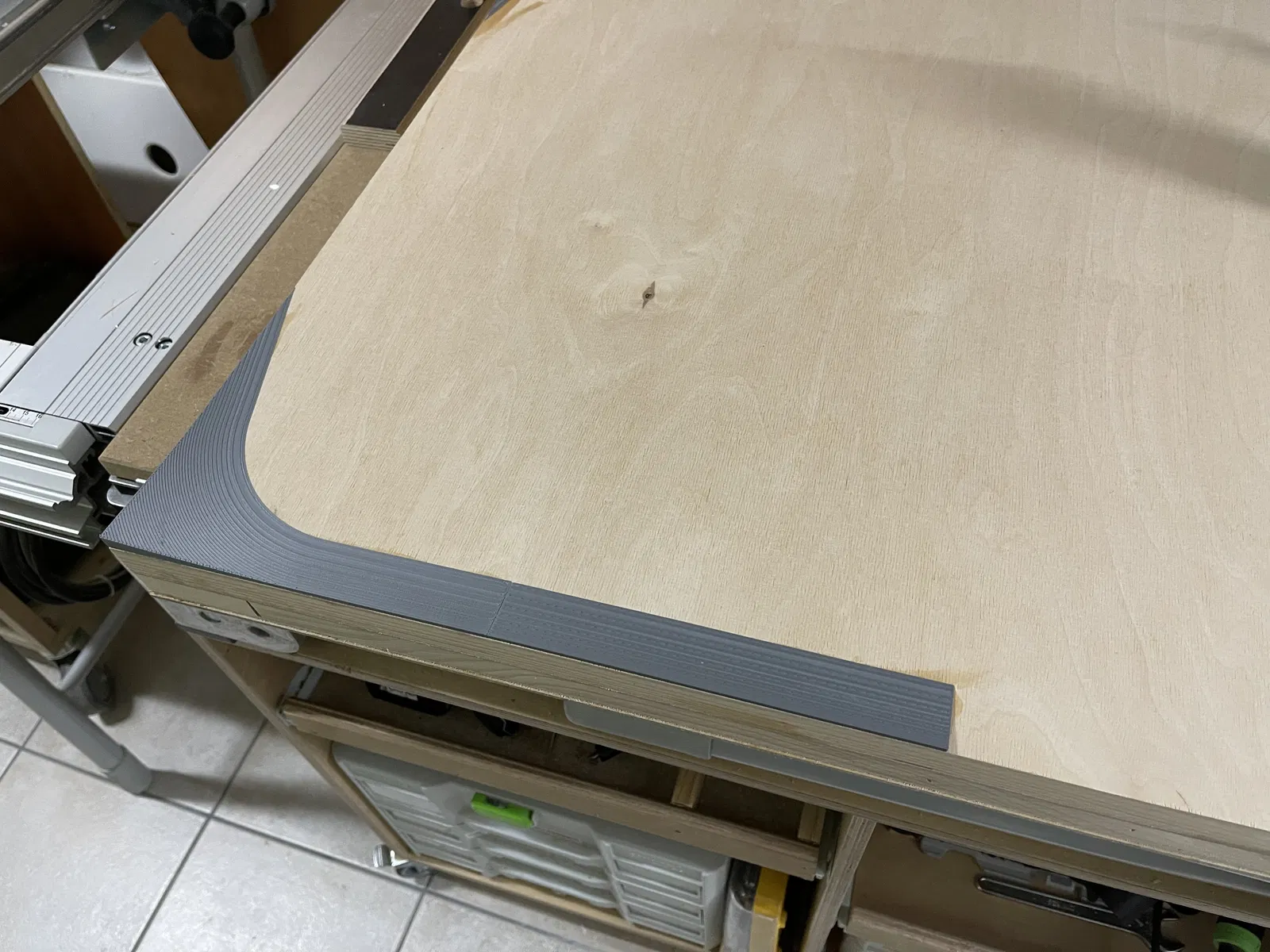

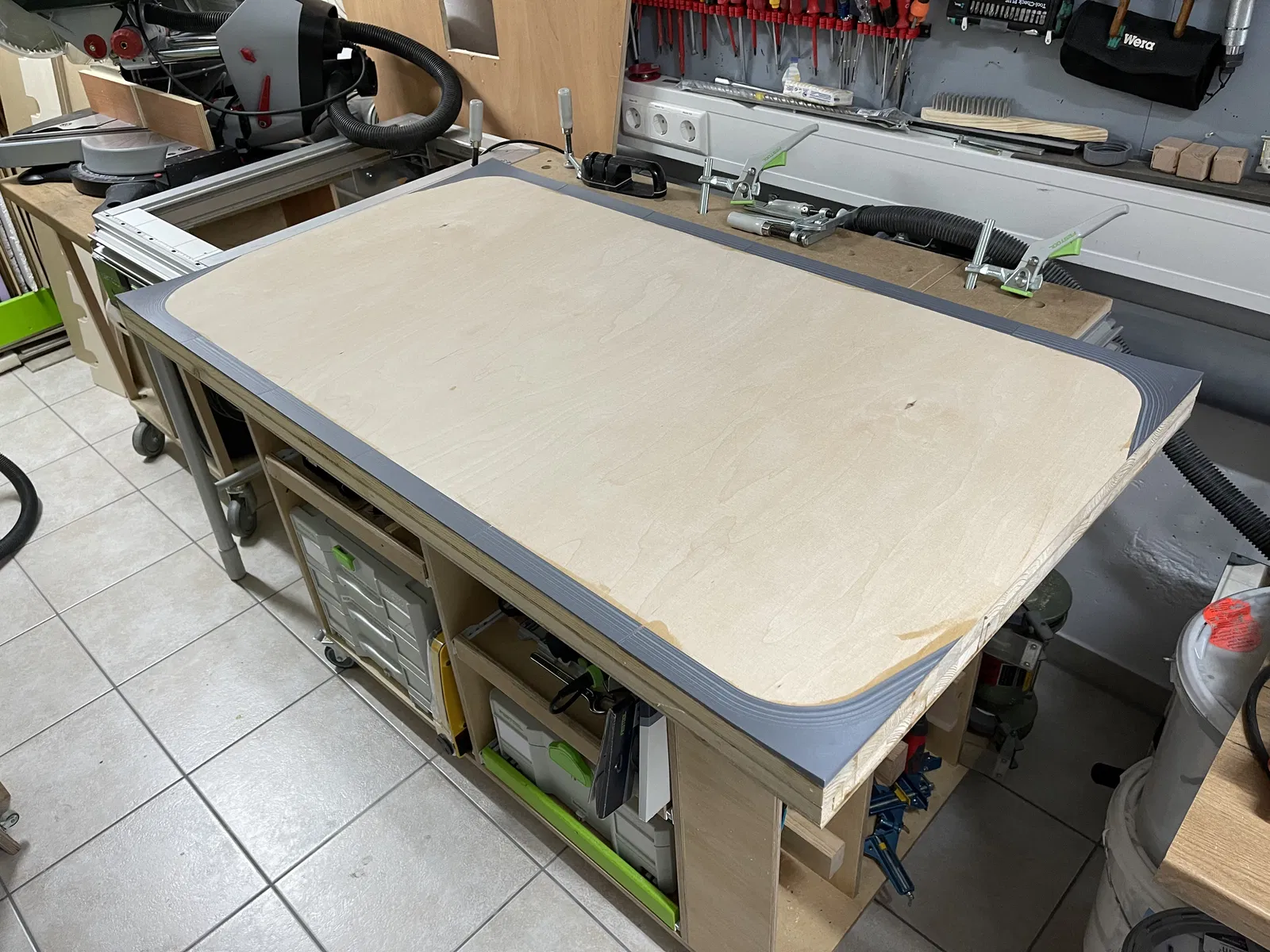

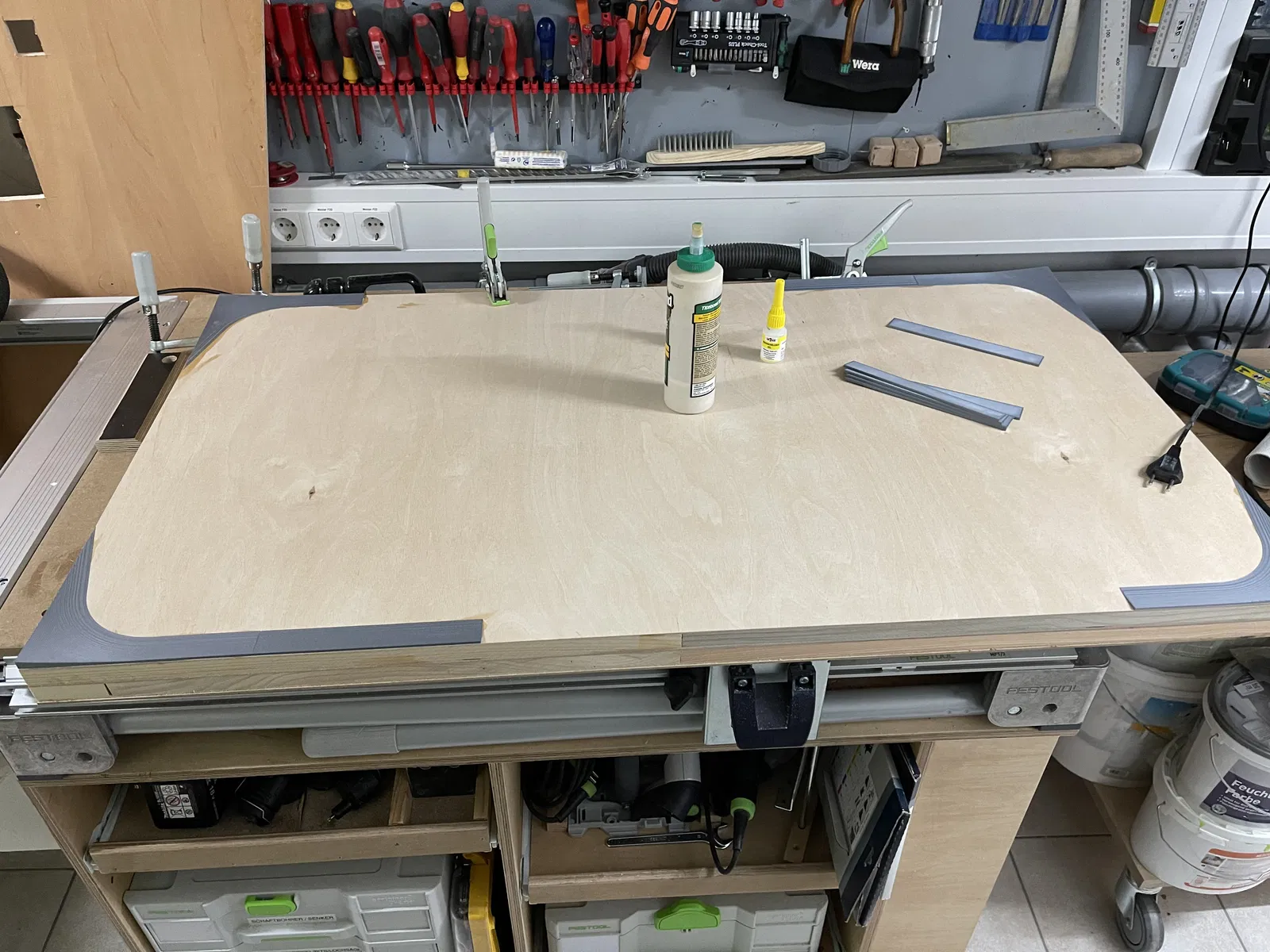

Để nâng cao các cạnh của bàn, mình in các chi tiết bằng nhựa PLA rồi dán chúng vào giữa hai lớp gỗ dán trên cùng (22mm và 3mm). Cách này hiệu quả rất tốt!

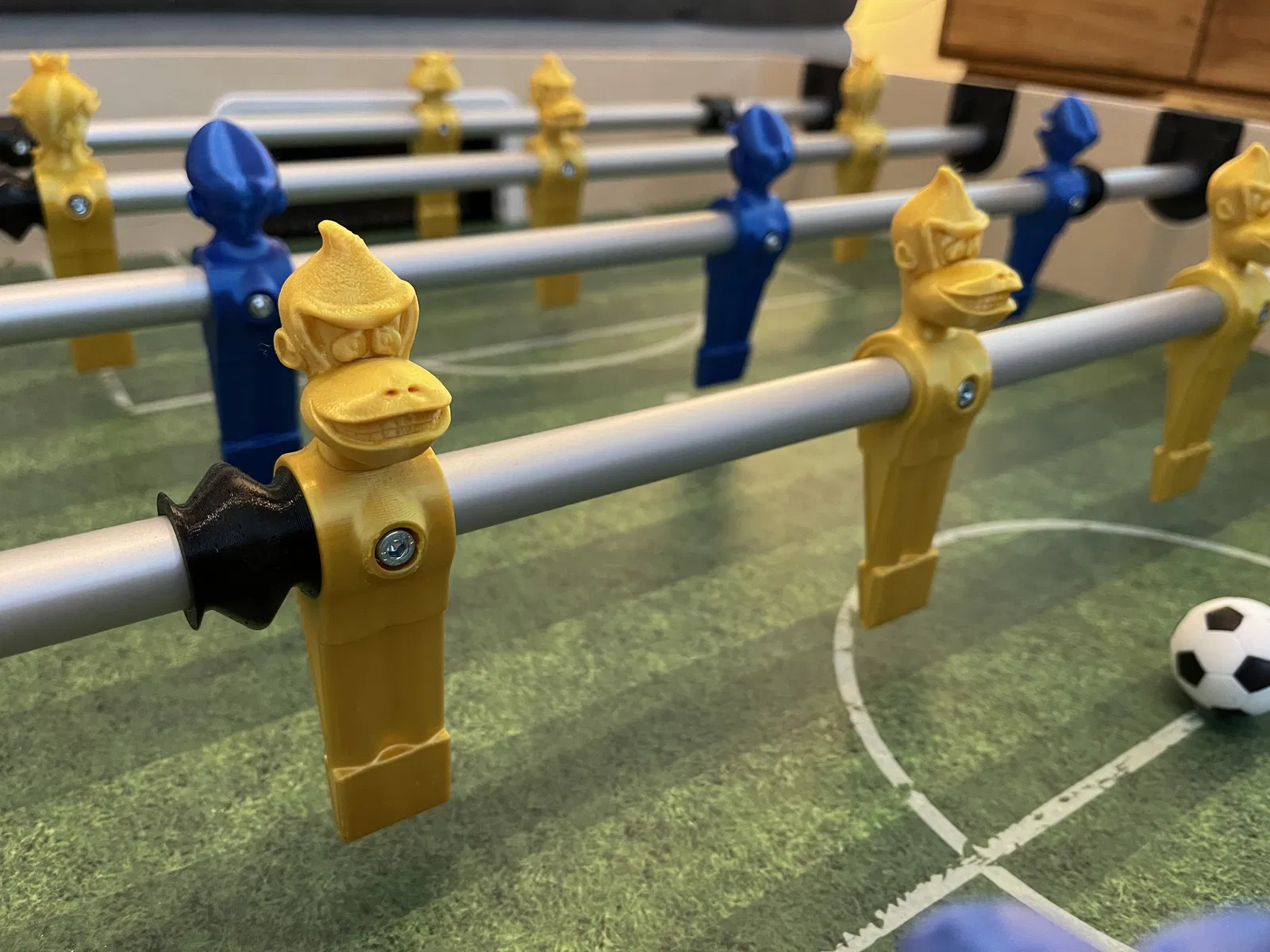

Các bộ phận giảm chấn được in bằng nhựa TPU Extrudr Flex Semisoft 85A. Nó cũng hoạt động khá ổn định.

Mình cũng có in một vài cữ (gauge) để dùng cho máy phay nhằm gia công các chi tiết gỗ. Nếu mọi người quan tâm, mình sẽ đăng tải thêm các bản vẽ chi tiết sau.

Chúc mọi người vui vẻ nhé!
