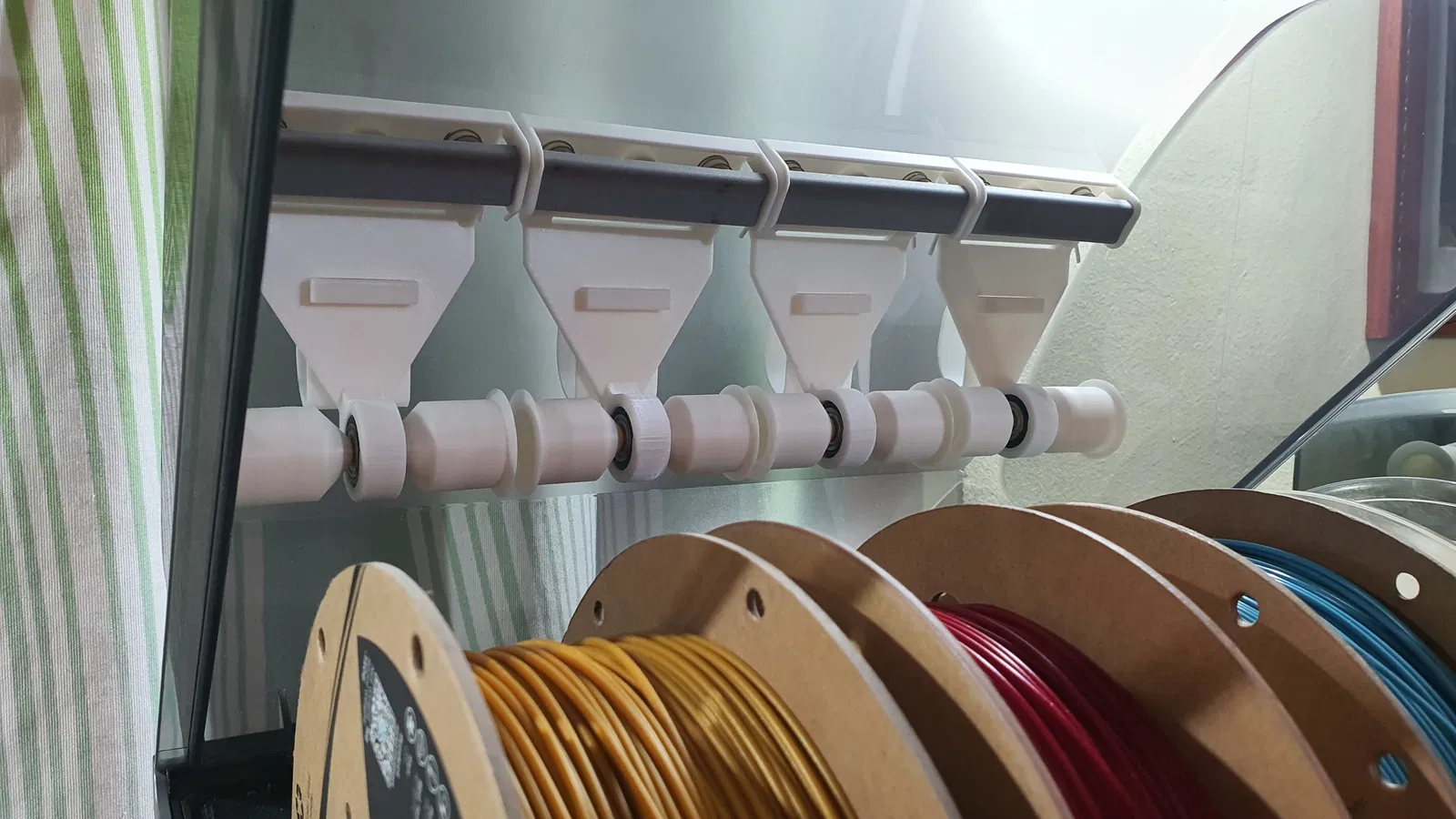

Bộ tăng đưa CFS dùng bánh xe POM cho Creality K2+ và Hi Combo

Mọi người xem video hướng dẫn in và lắp ráp của mình tại đây nhé: https://youtu.be/_eJe7B8Vqws

Danh sách linh kiện cho một bộ CFS (4 cuộn): 4× bánh xe POM tiêu chuẩn 4x ốc M3x20 4x heatset insert M3xL3OD4.5

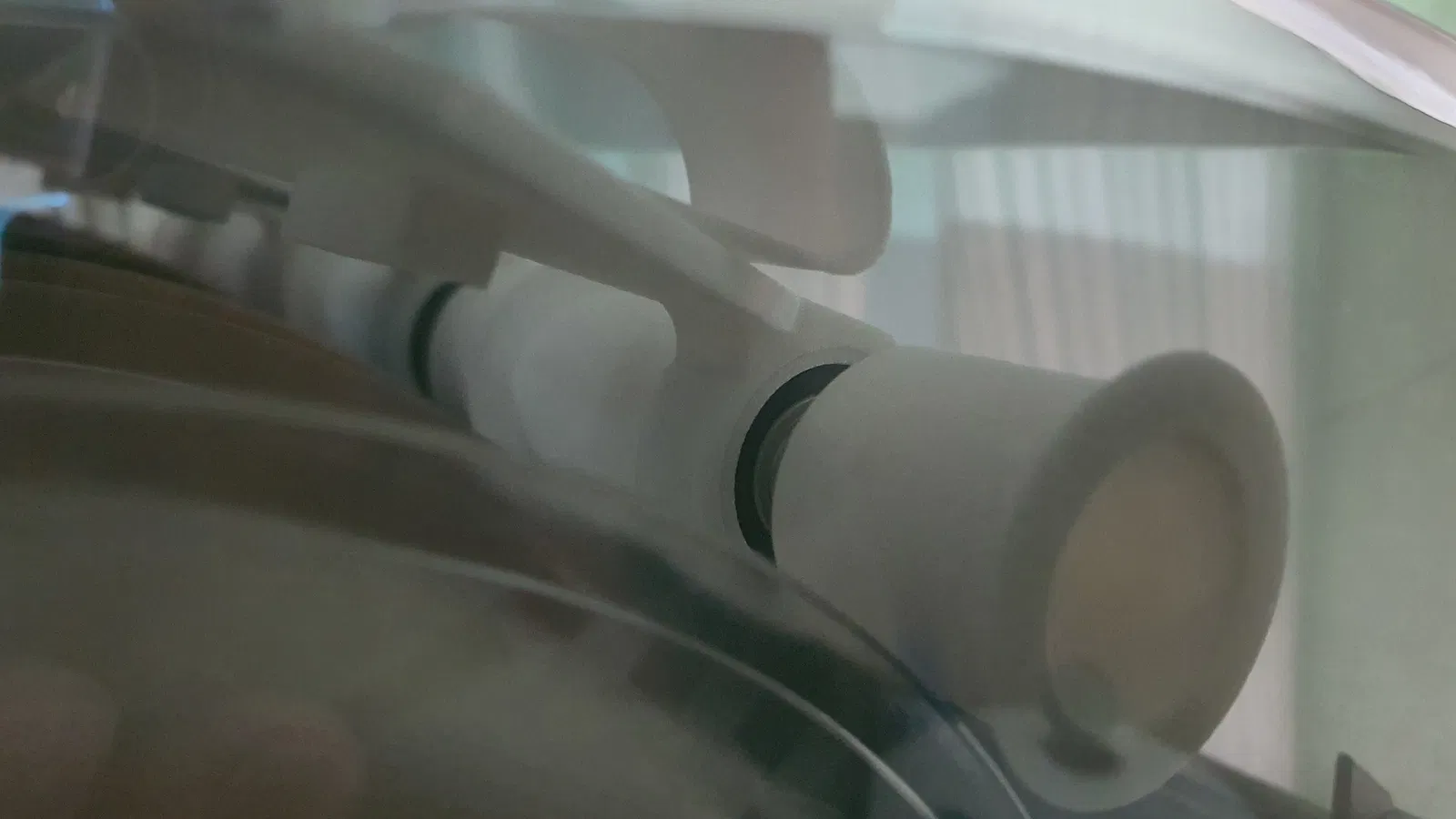

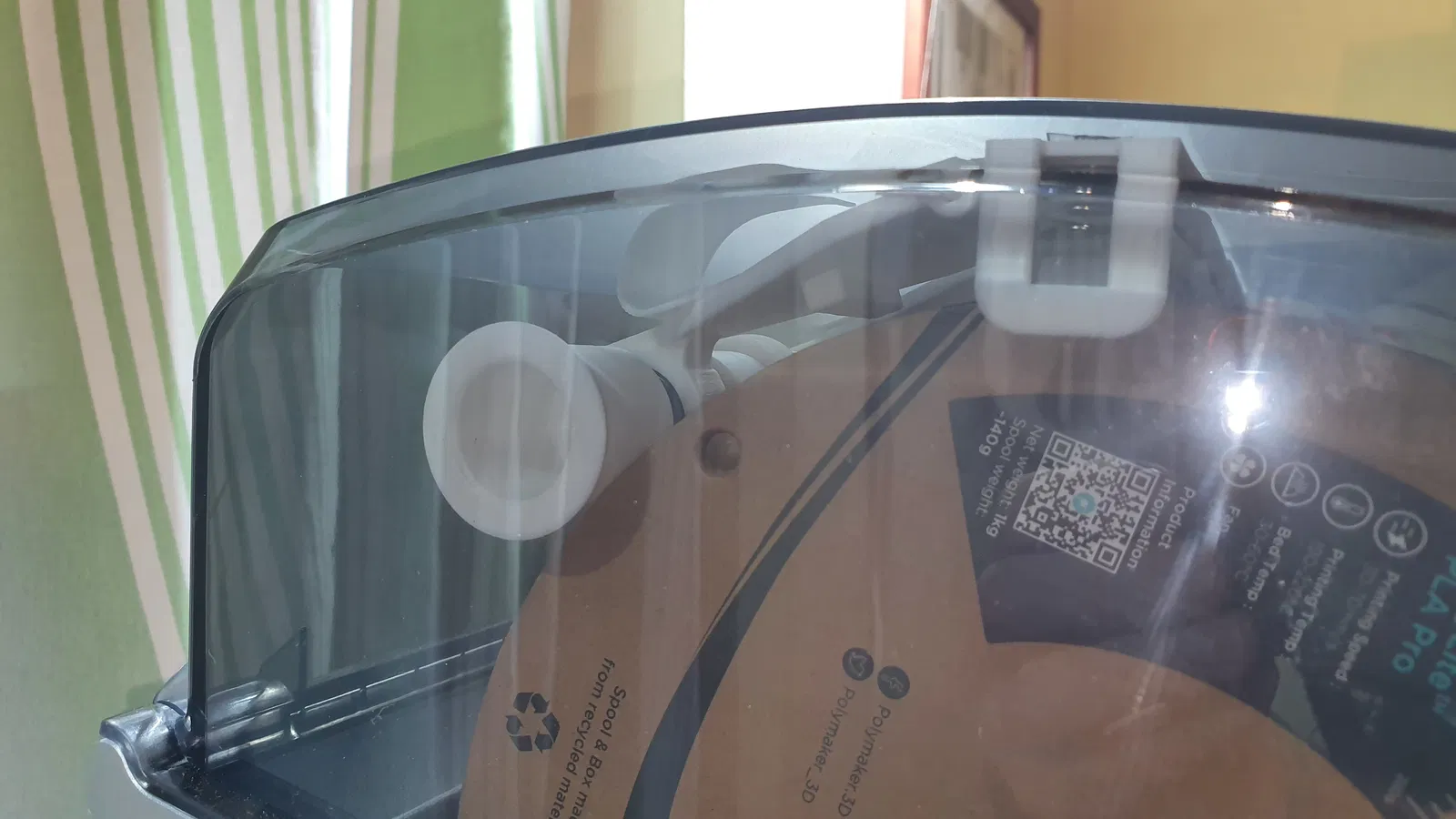

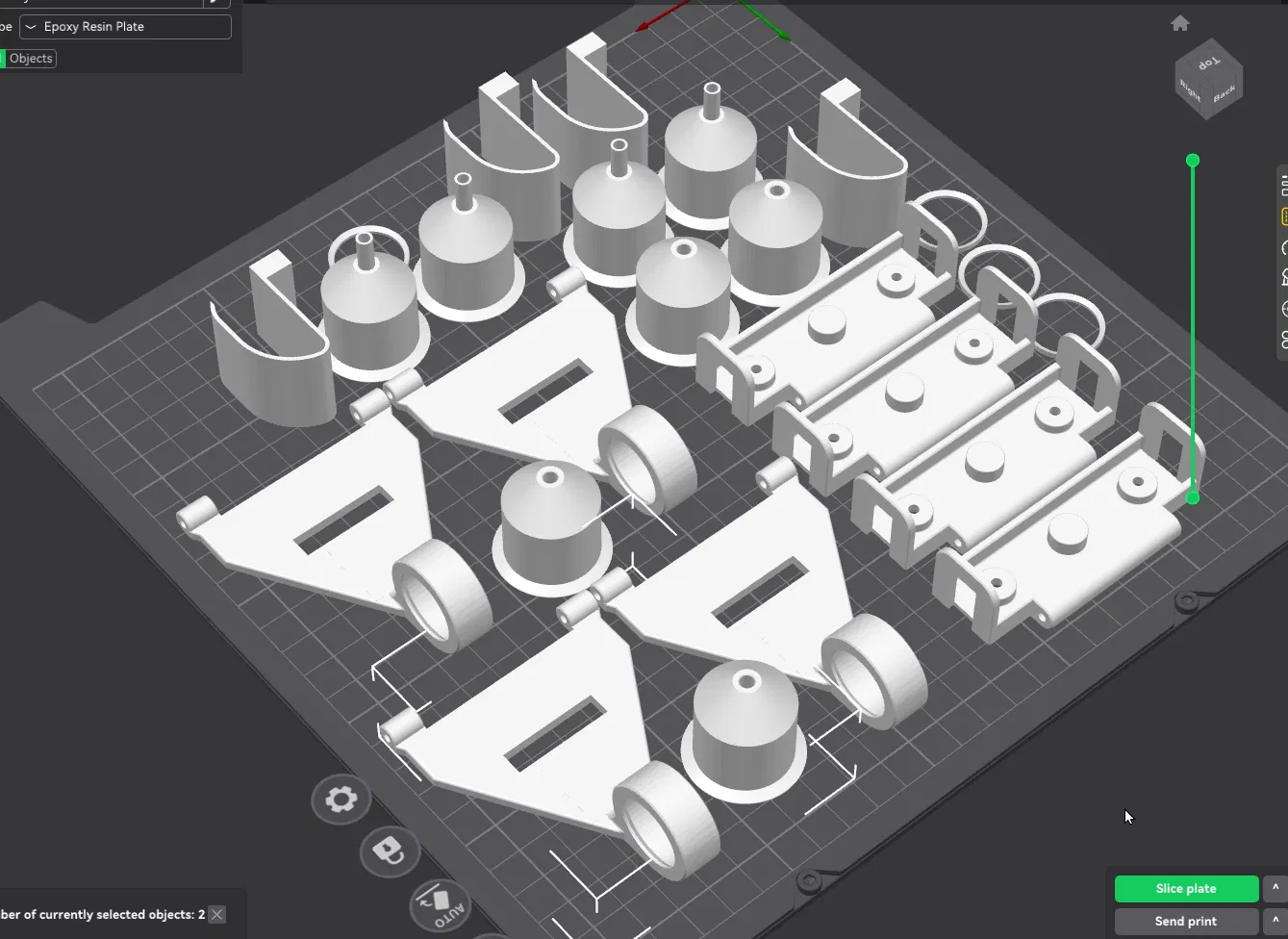

• Một bộ đầy đủ gồm 4 cái tensioner có thể in vừa trên bàn in của Creality Hi chứ không chỉ riêng K2 Plus. • Lắp các heatset insert M3 vào các lỗ trên cánh tay đòn. Bạn có thể dùng mỏ hàn hoặc nếu đã xem video trước của mình, dùng bộ ép stealth press sẽ cực kỳ dễ dàng. • Bánh xe POM sẽ khớp vào cánh tay đòn. • Nếu dùng vòng che, hãy dán chúng vào để cố định bánh xe POM không bị trượt ra ngoài. • Luồn ốc M3x20 vào bánh xe dạng phễu. Bạn sẽ thấy khoảng 5mm ốc nhô ra khỏi ống trục. • Đẩy ống này xuyên qua lỗ bánh xe POM rồi vặn chặt bánh xe in nhỏ còn lại bằng lục giác. Bánh xe POM cần phải xoay tương đối tự do. • Bạn có thể cần làm sạch phần nhựa thừa trong các lỗ ốc trên đế in mới, dù khi in có dùng support hay không. • Nhẹ nhàng tháo các miếng chặn (bumpers) và lò xo gốc ra khỏi bộ CFS. Nhớ giữ lại mấy món này nhé, chúng ta sẽ dùng lại chúng. • Tháo hai ốc giữ đế chặn gốc. Giữ lại ốc vì chúng ta sẽ dùng để gắn đế mới. Mình cũng giữ lại đế gốc phòng khi cần khôi phục lại trạng thái ban đầu. • Lắp lò xo in 3D vào cánh tay đòn. Đảm bảo phần hở của chữ U hướng ra phía đối diện với bánh xe POM. • Bạn sẽ cần một đoạn sợi PETG để gắn cánh tay đòn đã lắp vào đế mới. Lúc đầu mình dùng PLA nhưng nó bị gãy khi uốn cong. PETG dẻo hơn và không bị giòn theo thời gian. Chỉ cần luồn qua lỗ rồi nung chảy hoặc uốn cong hai đầu là được. • Gắn cố định toàn bộ cụm đế mới vào vị trí thay cho đế cũ, dùng ốc gốc, để cánh tay đòn rủ xuống dưới. • Tận dụng lò xo và miếng chặn gốc vào đế mới. Các đế mới này giúp miếng chặn có phạm vi chuyển động dài hơn dù vẫn dùng lò xo cũ.

Thông số in 3D

Không cần support. Cũng không cần brim, đặc biệt nếu bạn dùng tấm bàn in epoxy đi kèm máy Hi. Riêng phần lò xo, mình khuyên dùng thêm "mouse ears" để bám dính tốt hơn, trừ khi bạn có bàn in epoxy. Mình dùng nhựa PLA, 3 thành tường (walls), chiều cao lớp in 0.2mm tiêu chuẩn.
