Khe thoát hơi nóng cho bộ sưởi VW California T5/T6 giúp lưu thông khí tốt hơn

Trong chiếc VW California, hơi nóng từ bộ sưởi thổi ra từ một khe thông gió ở cột B bên dưới. Khe thông gió zin có các lá chắn hướng xuống dưới, khiến hơi nóng khó lưu thông đều trong xe.

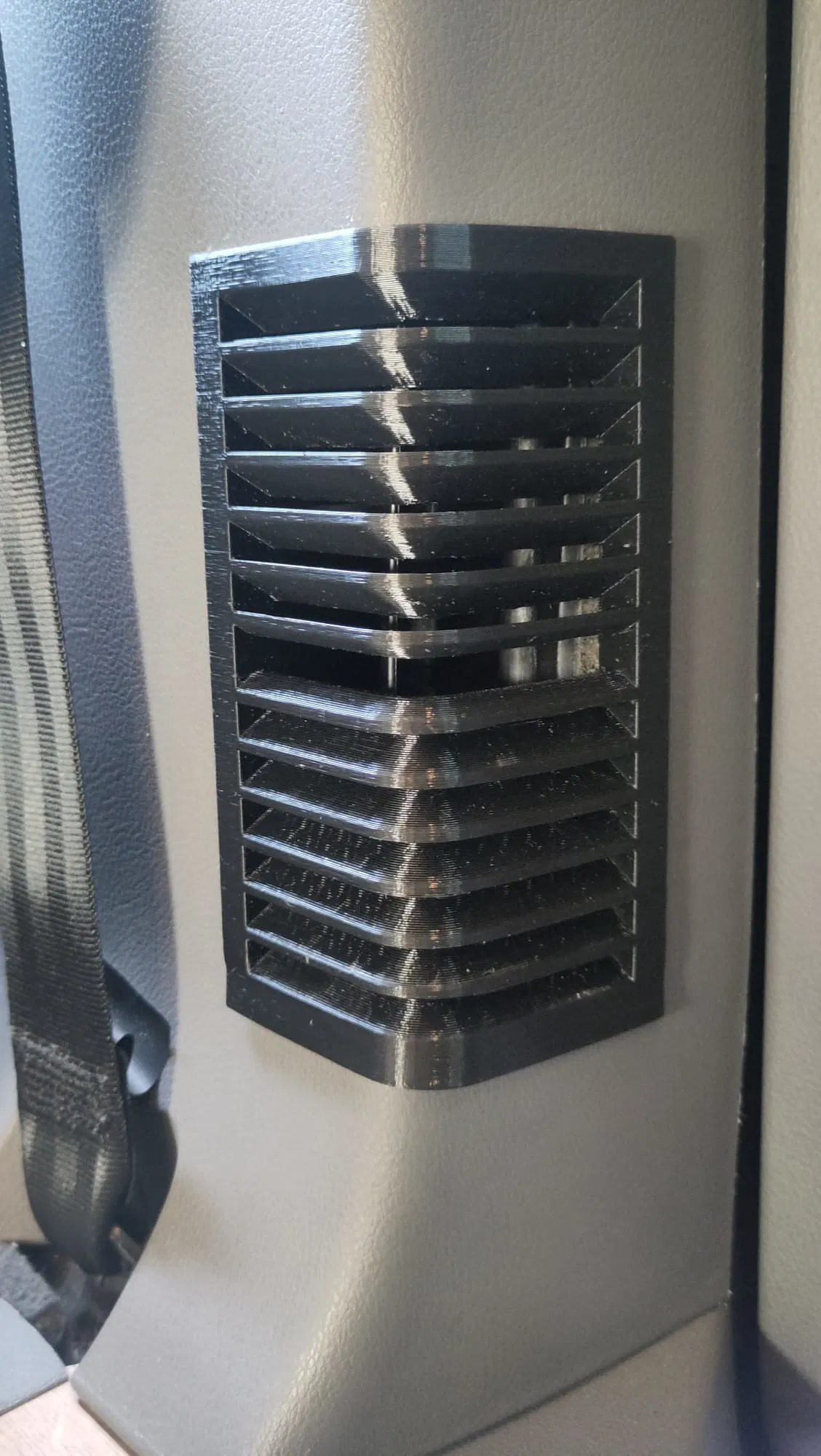

Với khe thông gió này, các lá chắn phía trên được hướng lên trên và các lá chắn phía dưới hướng xuống dưới. Nhờ đó, một nửa luồng không khí được đẩy lên trên, giúp hơi nóng phân tán khắp trong xe hiệu quả hơn nhiều.

Độ dày thành của chi tiết không quá dày. Bạn hãy kiên nhẫn khi gỡ bỏ cấu trúc hỗ trợ (support) và cẩn thận khi lắp đặt. Chi tiết này được thiết kế để khớp chặt vào ốp nhựa.

Lưu ý: Mẫu thiết kế này không hoàn toàn đối xứng vì ốp nhựa của xe cũng vậy. Hãy đảm bảo các chốt giữ dài nằm ở phía dưới khi lắp vào.

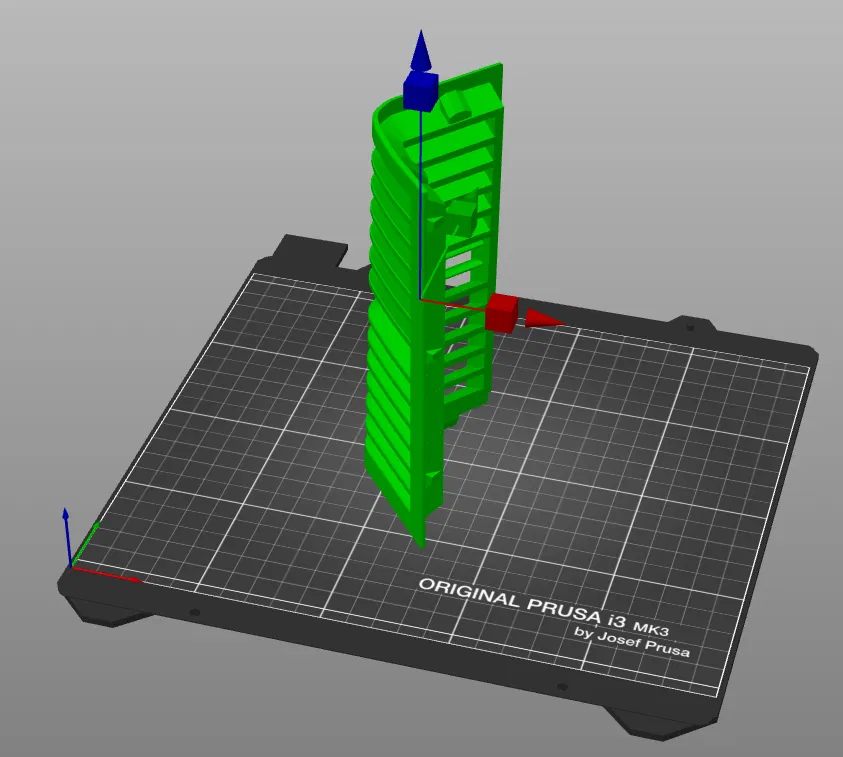

Hướng in tốt nhất là đặt đứng dọc theo trục Y.

Thông số mình đã in thành công:

• PETG
• Đầu in 0.4
• Chiều cao lớp in 0.2
• Infill 99%
• In tốc độ chậm để lớp in bám dính tốt hơn
• Có sử dụng support

Mình thiết kế bằng Fusion 360. Do mình không phải chuyên nghiệp (đây cũng là dự án để luyện tập thôi), mình vẫn tải file Fusion lên phòng hờ bạn nào muốn remix. Đừng quá ngạc nhiên nhé... nó hơi lộn xộn một chút. :-)
