Bộ khớp nối hút bụi nam châm chuyên dụng cho xưởng sản xuất
Bộ sưu tập các khớp nối hút bụi sử dụng nam châm cực kỳ tiện lợi cho xưởng của bạn. Thiết kế thông minh giúp tháo lắp nhanh, chắc chắn, phù hợp cho nhiều loại ống và thiết bị hút bụi khác nhau. Đừng bỏ lỡ nếu bạn muốn tối ưu quy trình dọn dẹp!
Mô tả
Chào mọi người,
Đây thực sự không phải là ý tưởng ban đầu của mình, nhưng vì những bộ phận hiện có trên thị trường không đáp ứng được nhu cầu nên mình đã vẽ lại hoàn toàn bộ kết nối này với nhiều nâng cấp, thậm chí có chút "quá tay" nữa haha!

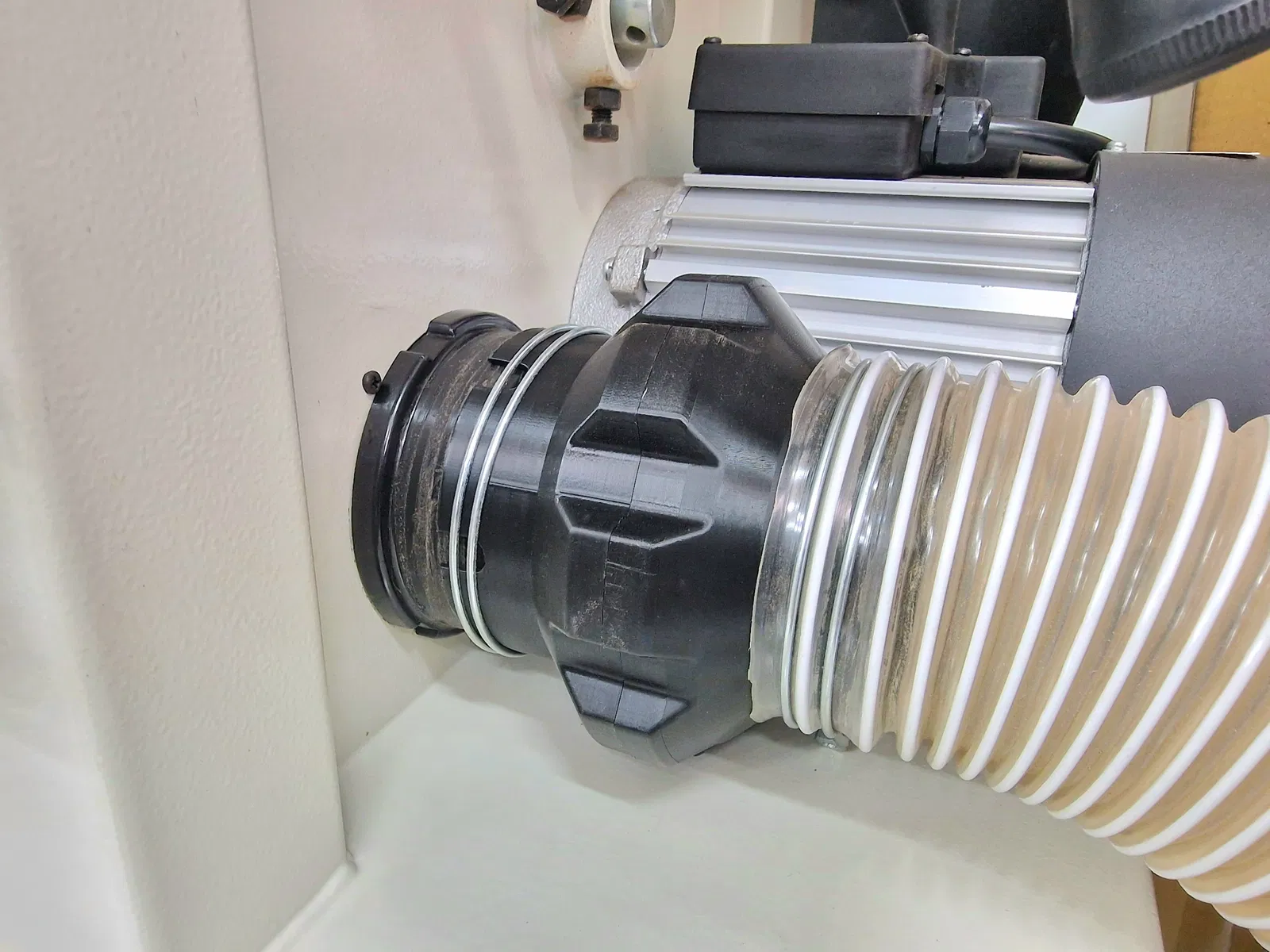

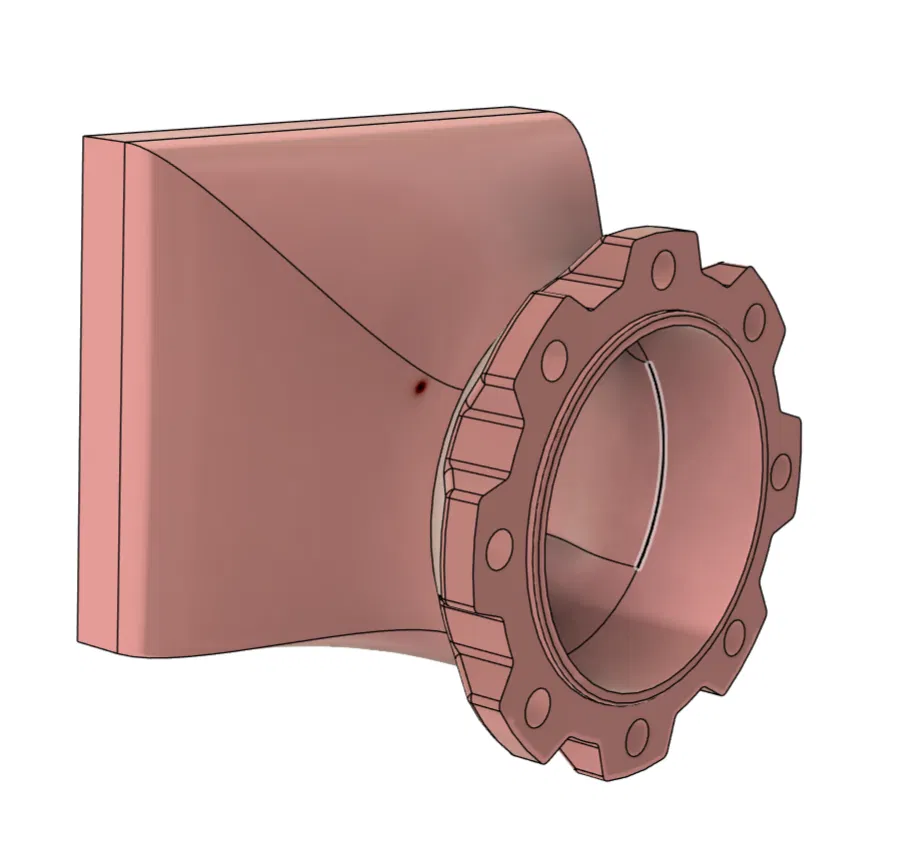

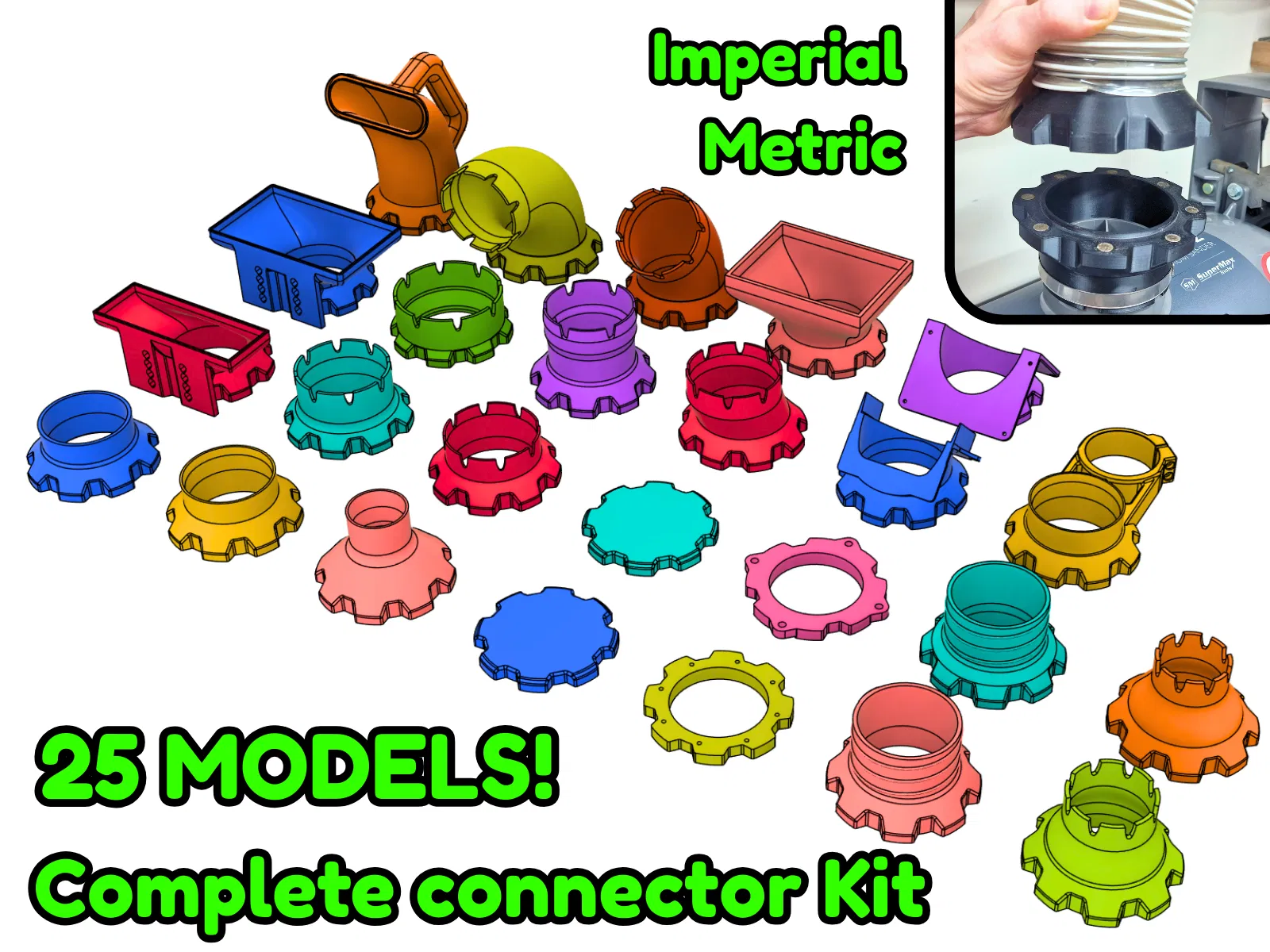

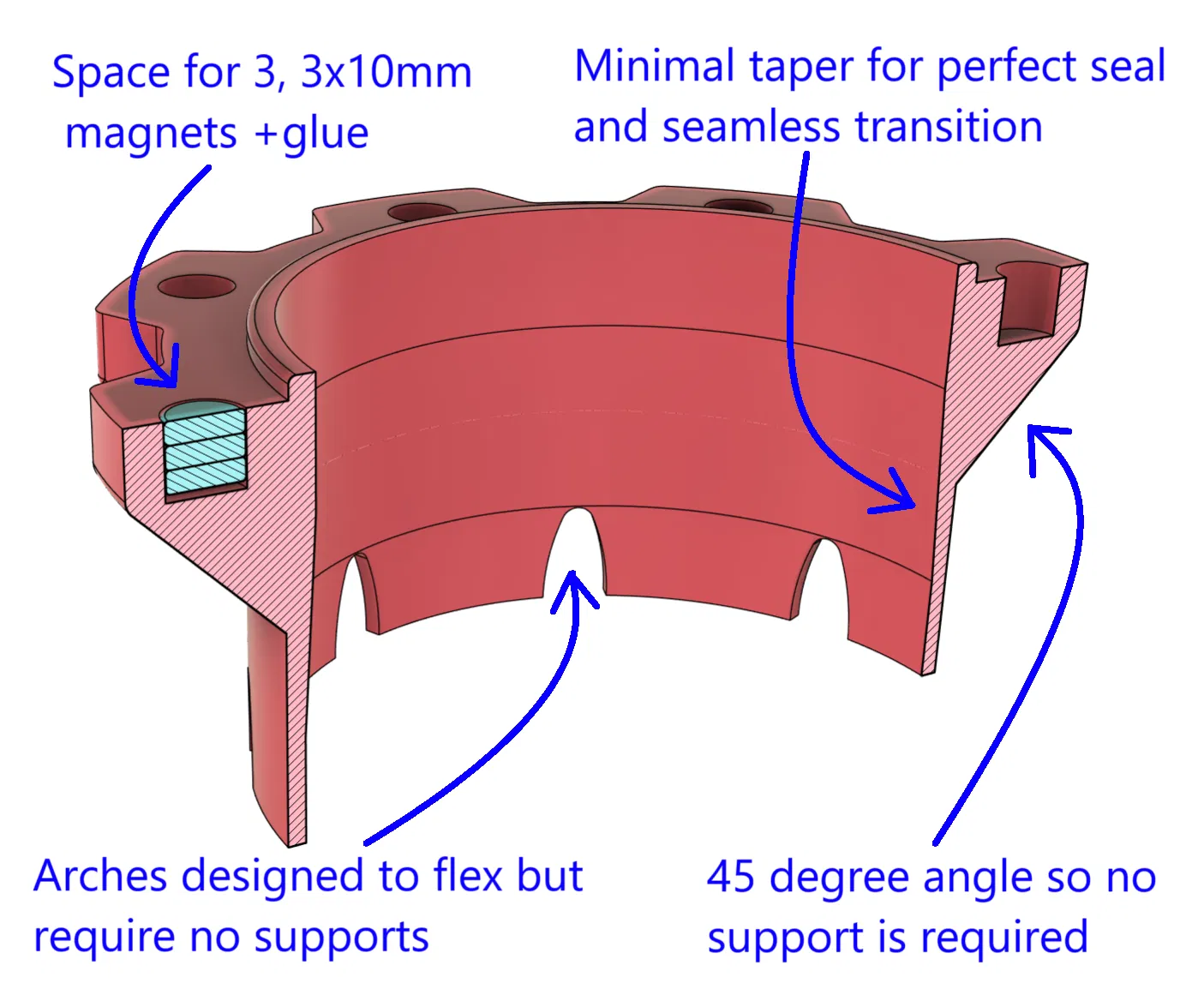

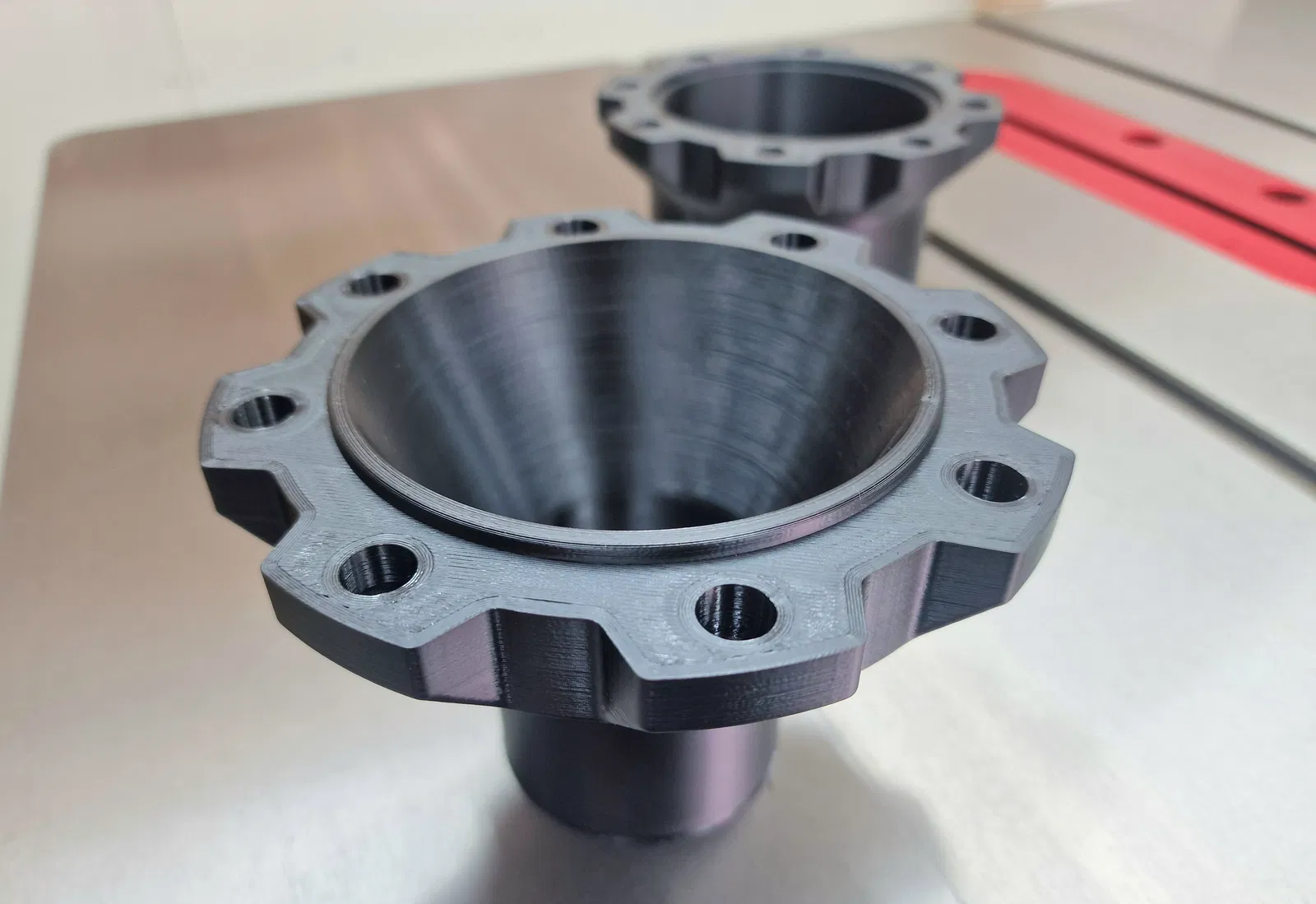

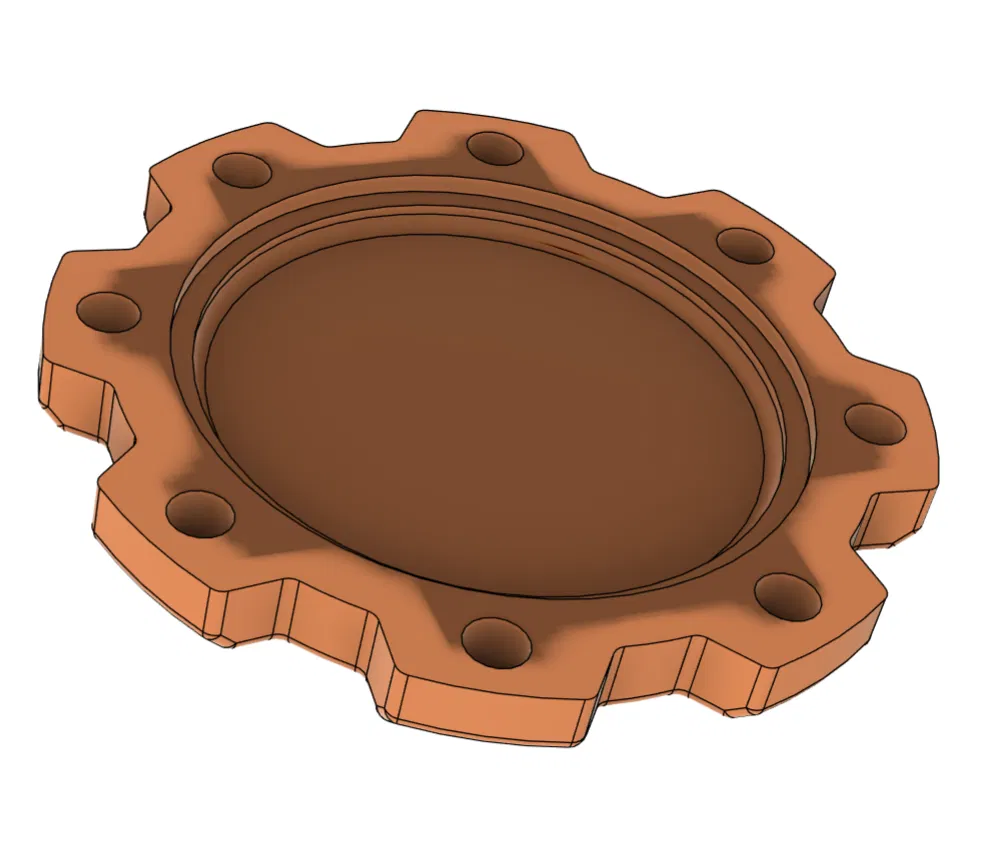

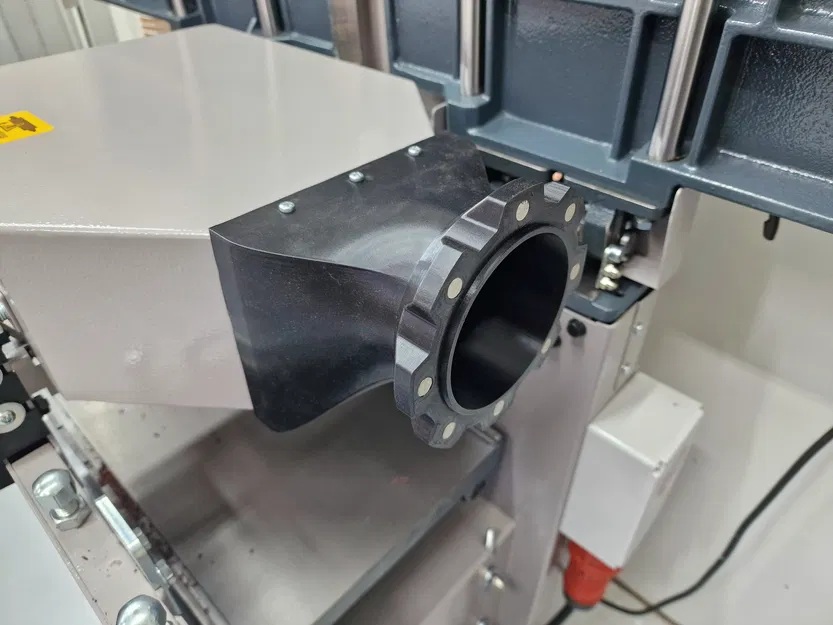

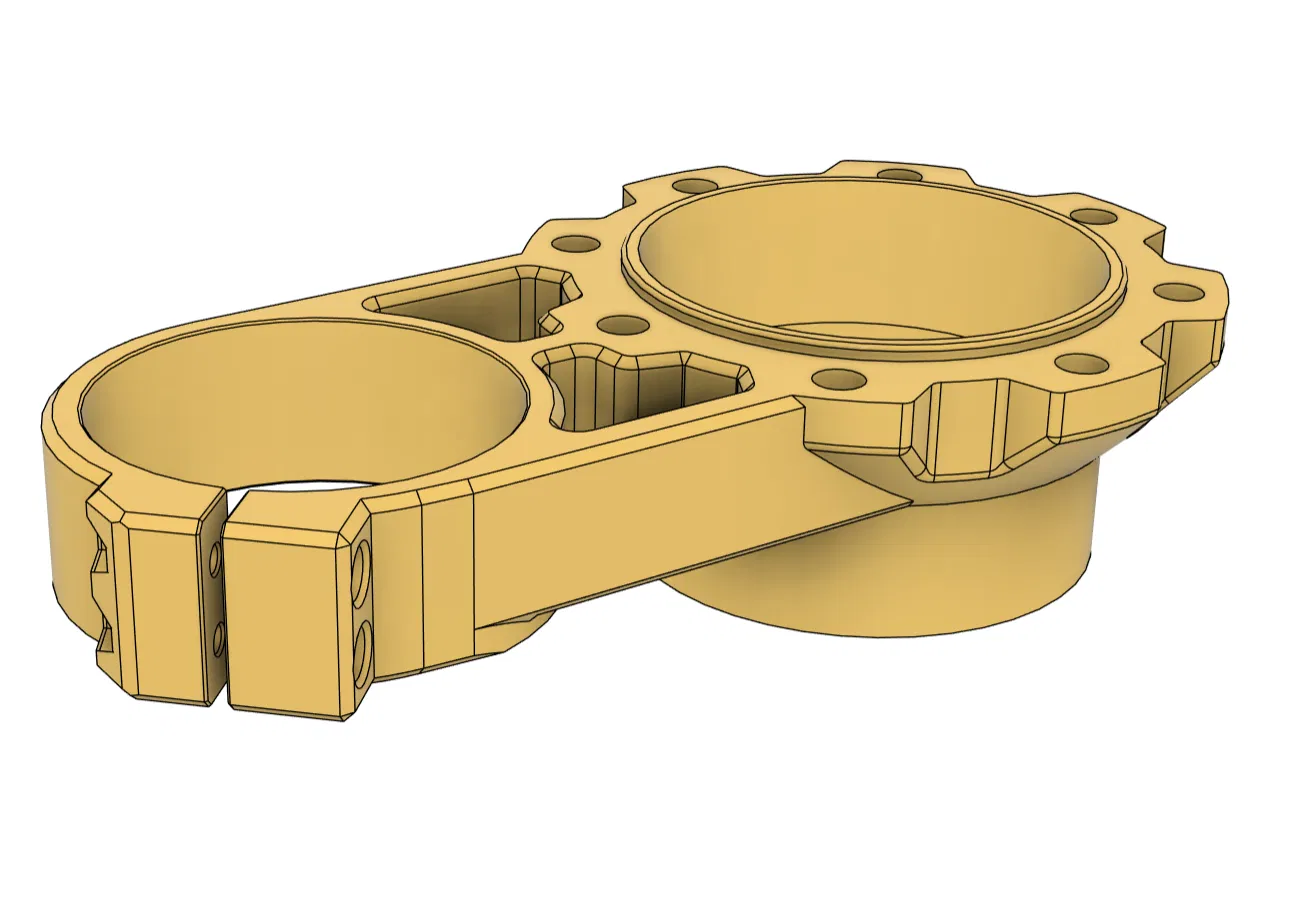

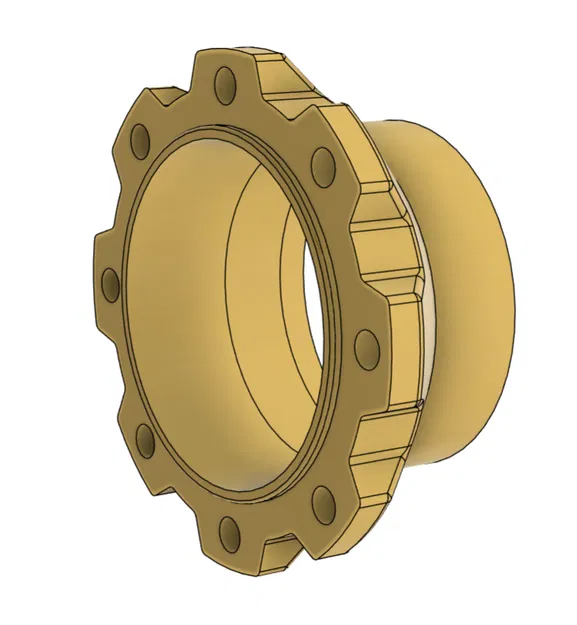

Thiết kế này sử dụng nam châm tròn loại 3x10mm (Link mua hàng: https://amzn.to/46P5YeA). Các lỗ được thiết kế sâu 10mm để có đủ chỗ chứa 3 viên nam châm xếp chồng lên nhau cộng với keo. Mình thích dùng 3 viên mỗi lỗ để đảm bảo độ chắc chắn, nhưng nếu nhu cầu kết nối không bị xê dịch nhiều thì 2 viên là đủ. Mà vì nam châm cũng rẻ thôi nên cứ dùng nhiều cho chắc nhé…
Về phần keo dán, mình dùng keo epoxy 5 phút (Link mua hàng: https://amzn.to/4koy7z7).

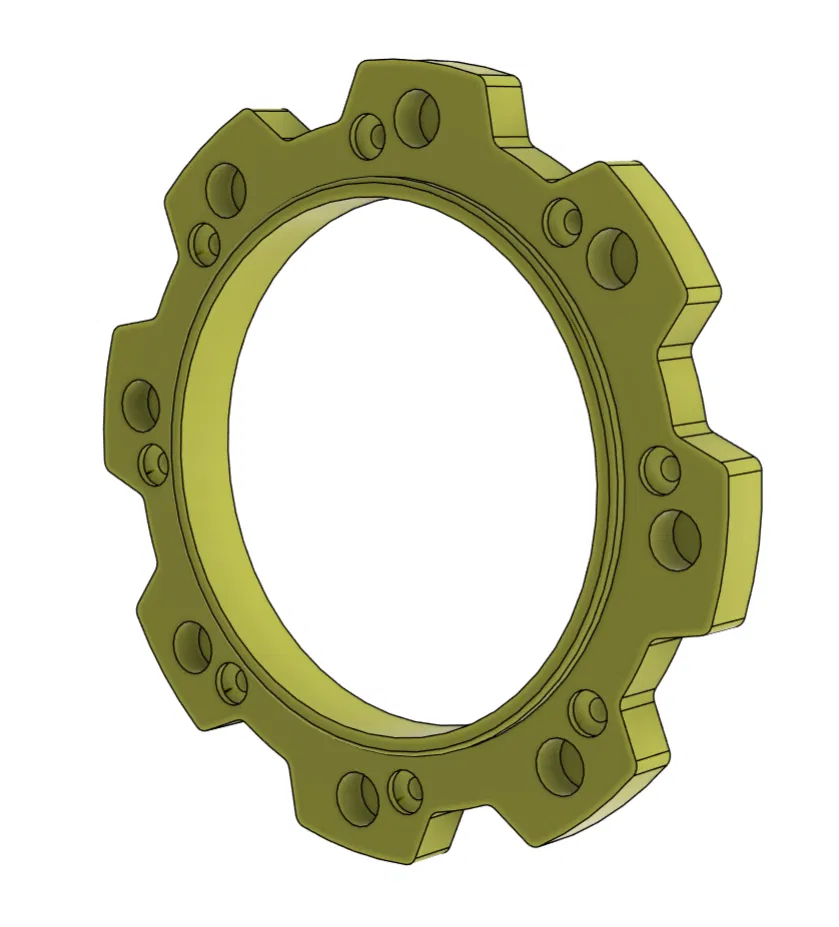

Hướng in được thiết kế tối ưu nhất khi để mặt vòng nam châm hướng lên trên! Với hầu hết các chi tiết (trừ những phần phức tạp), bạn sẽ không cần phải dùng support.

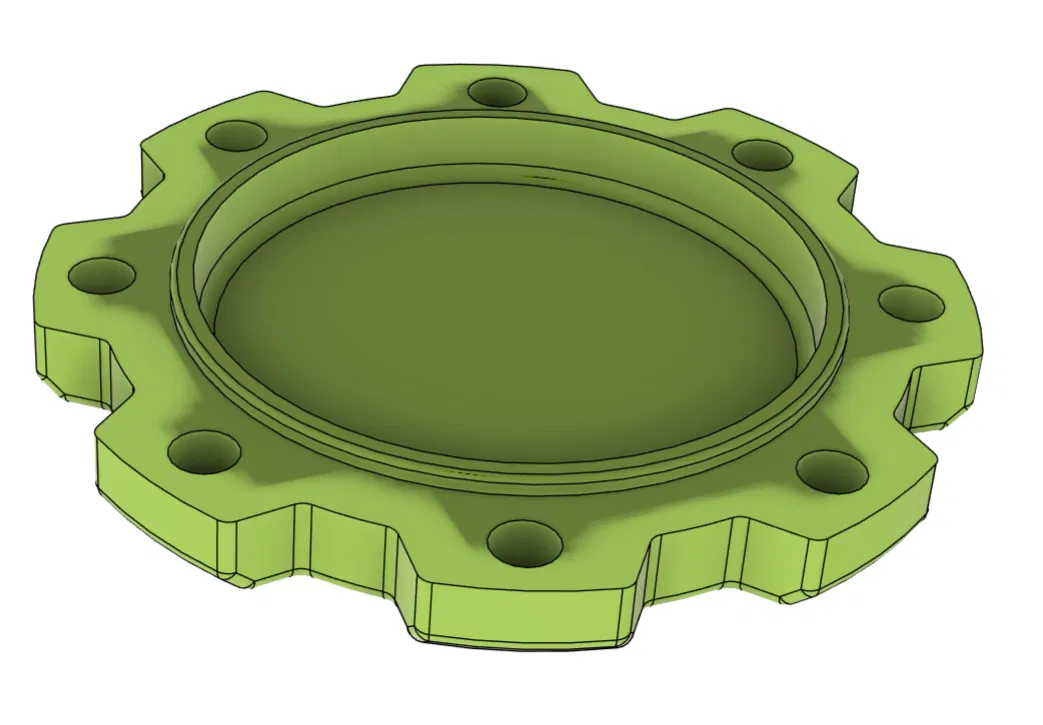

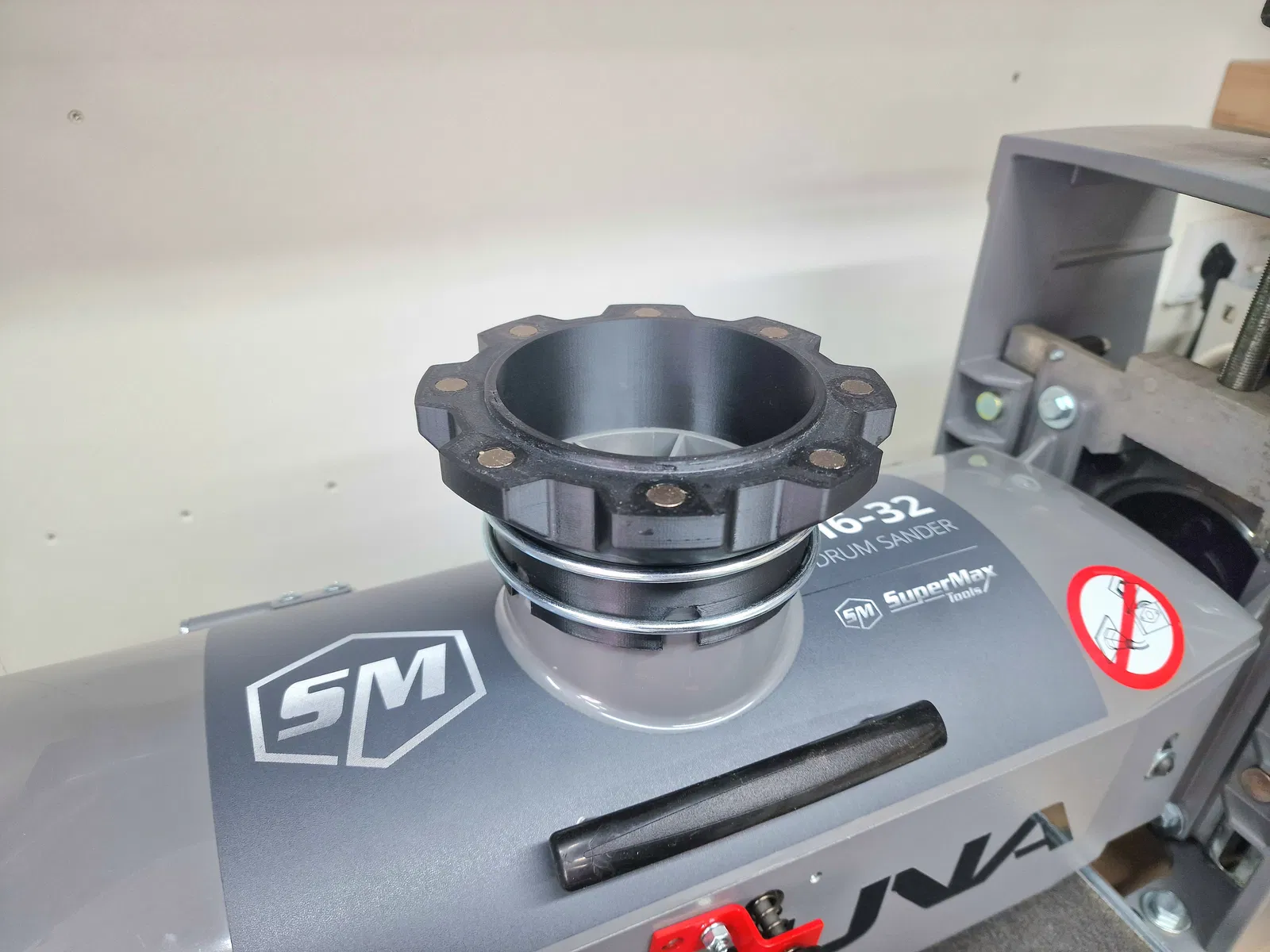

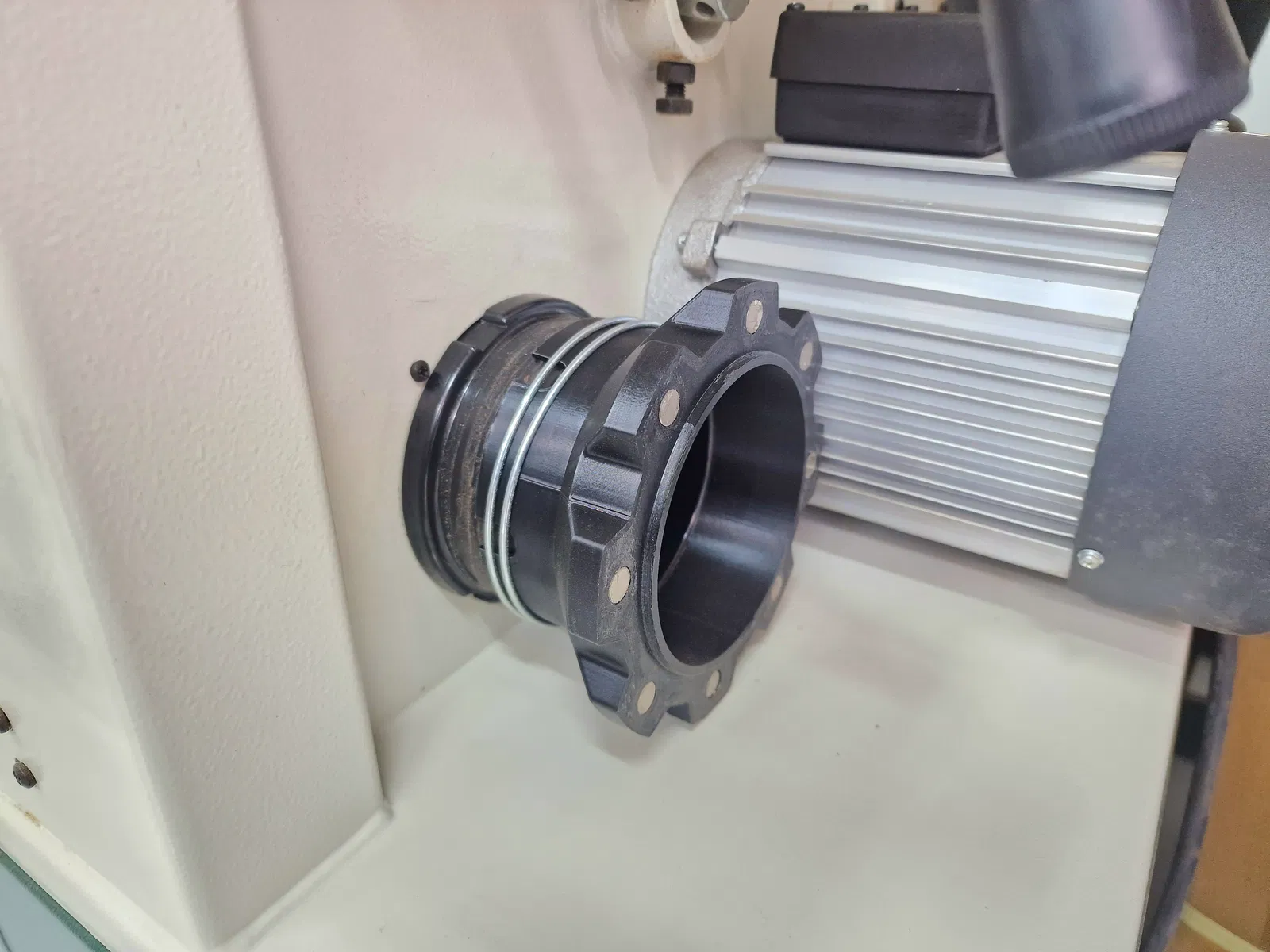

Nam châm cần được đặt xen kẽ cực tính. Như vậy bạn sẽ không bao giờ lắp ngược chiều được. Chỉ cần xoay 1/8 vòng là nó sẽ tự khớp vào vị trí. Khi tháo ra, bạn cũng chỉ cần xoay 1/8 vòng, lực đẩy của nam châm sẽ giúp bạn tháo rời một cách dễ dàng!

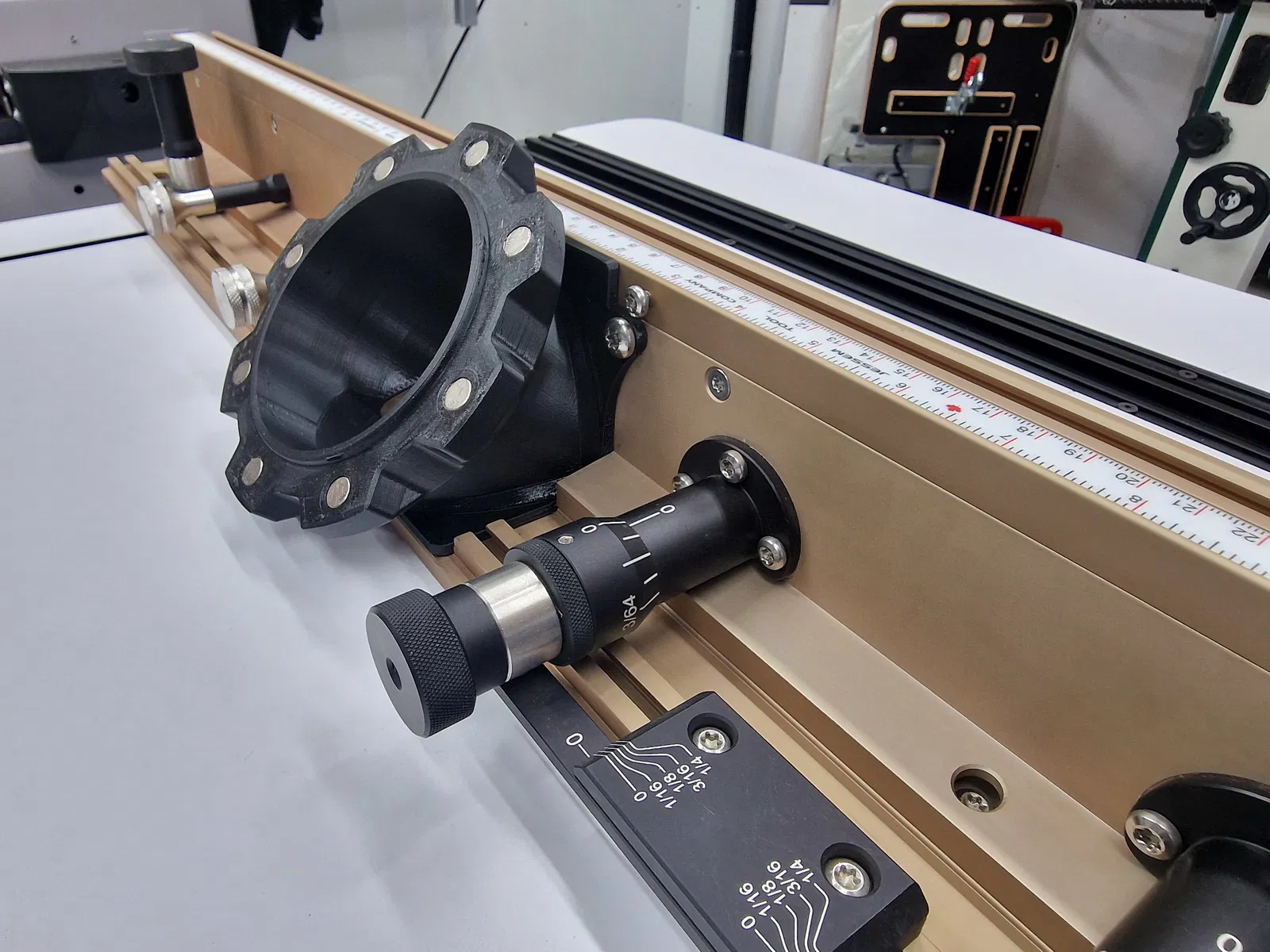

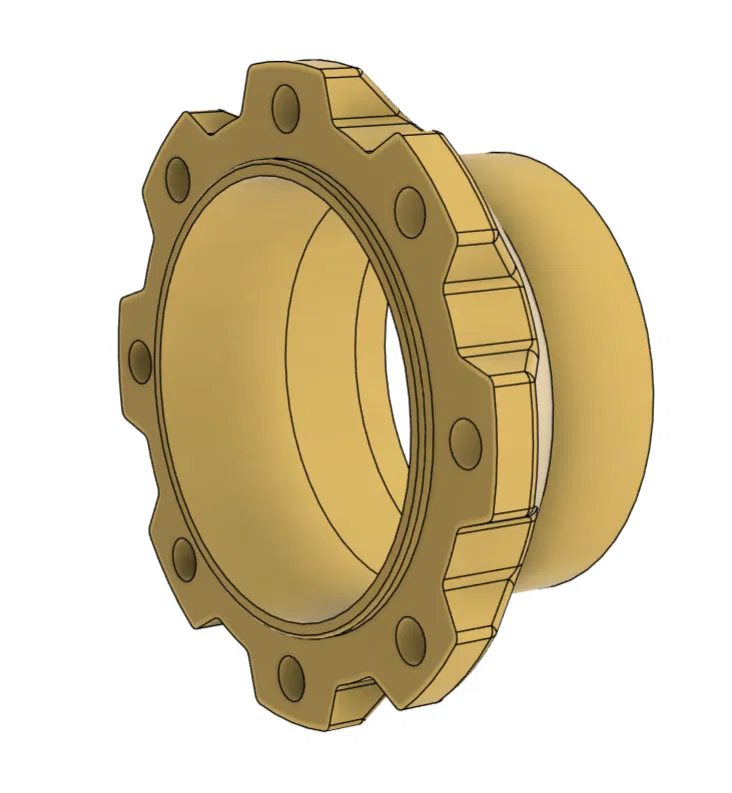

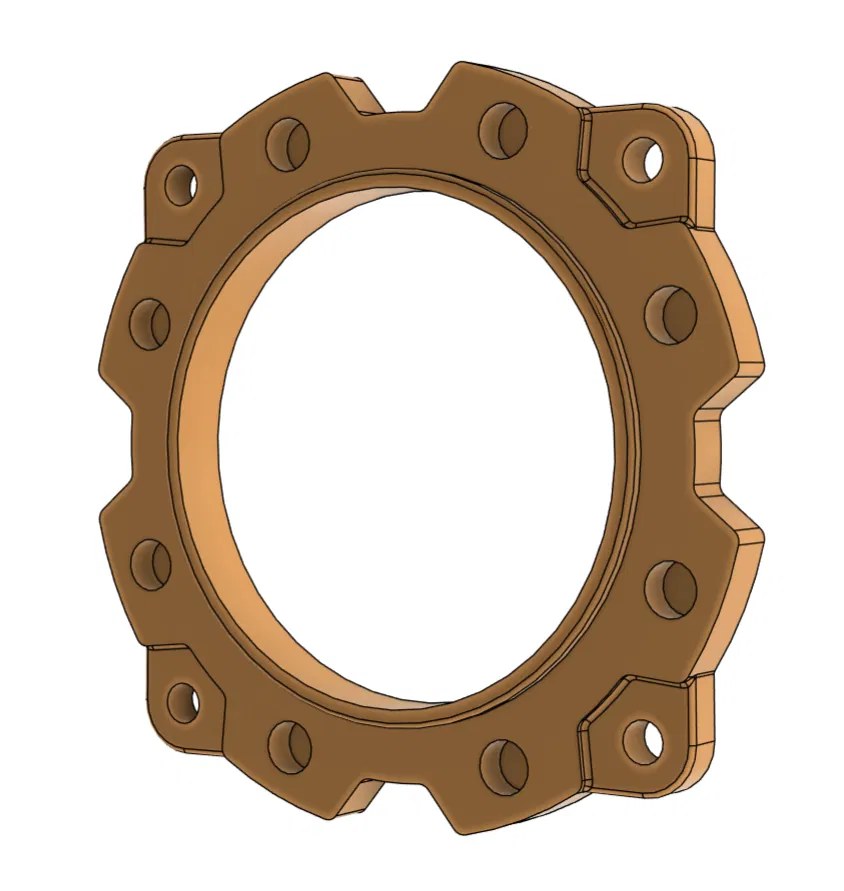

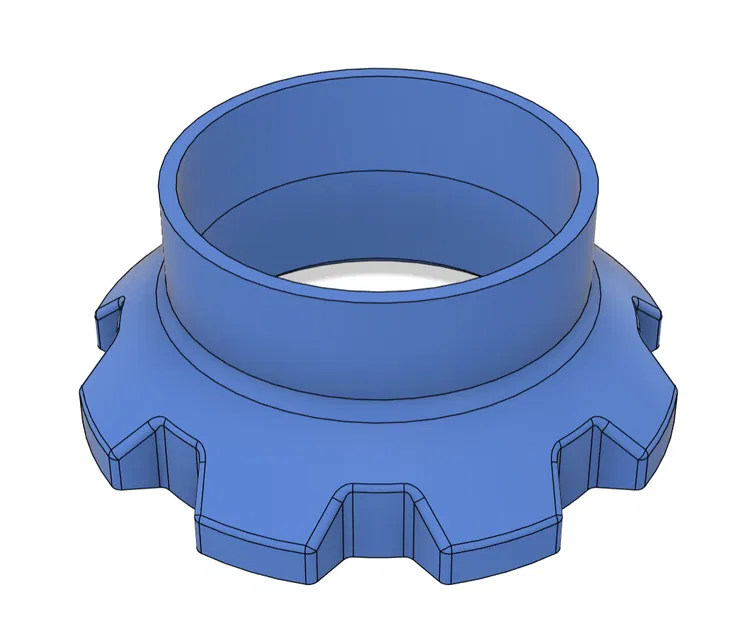

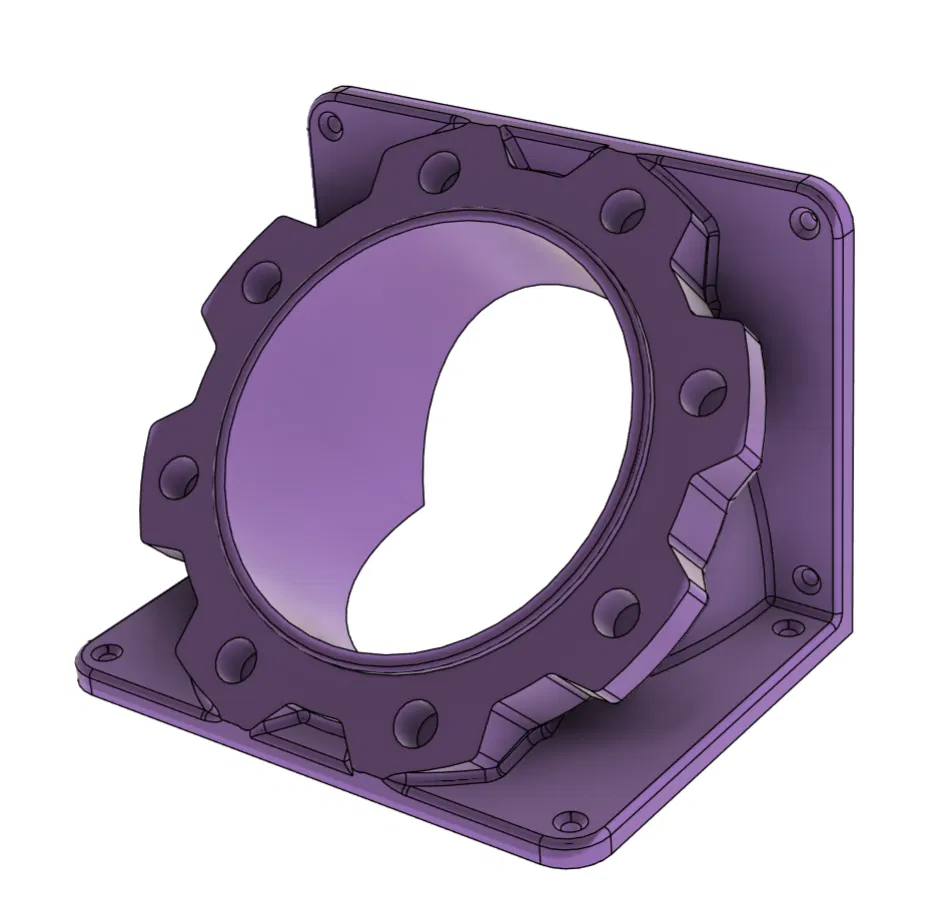

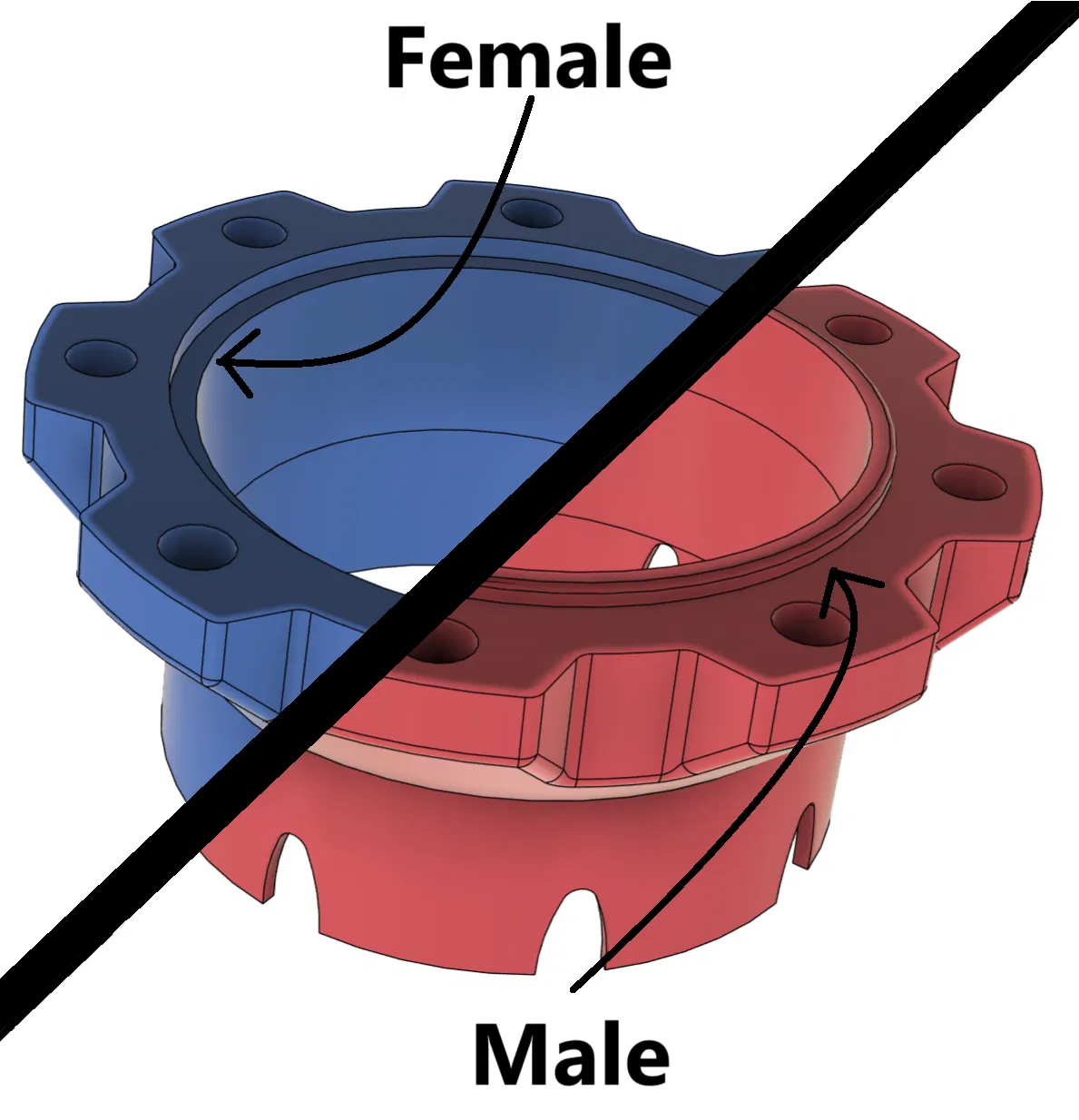

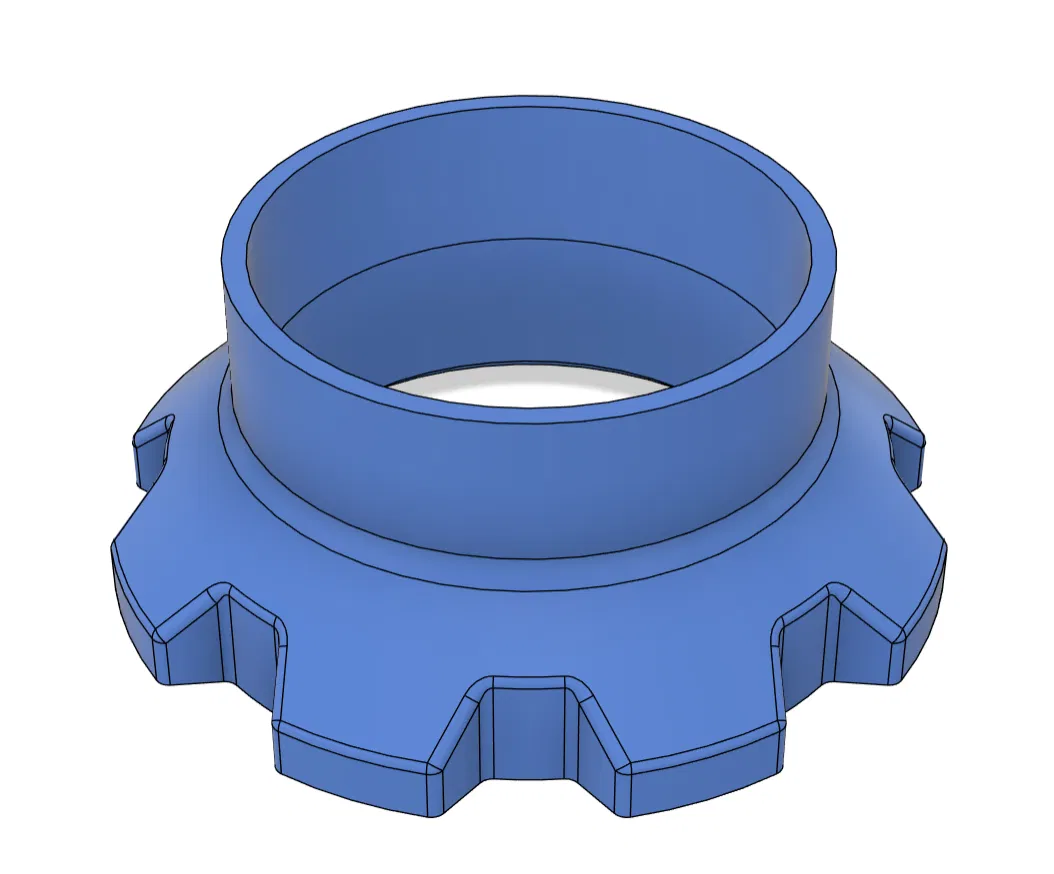

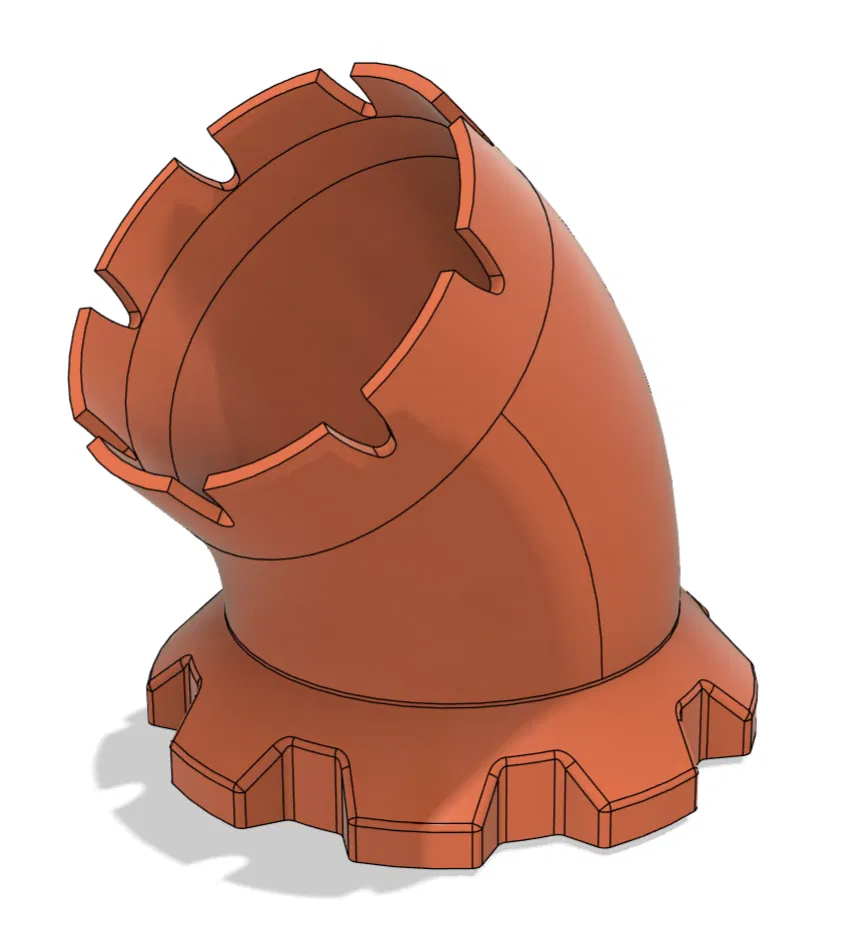

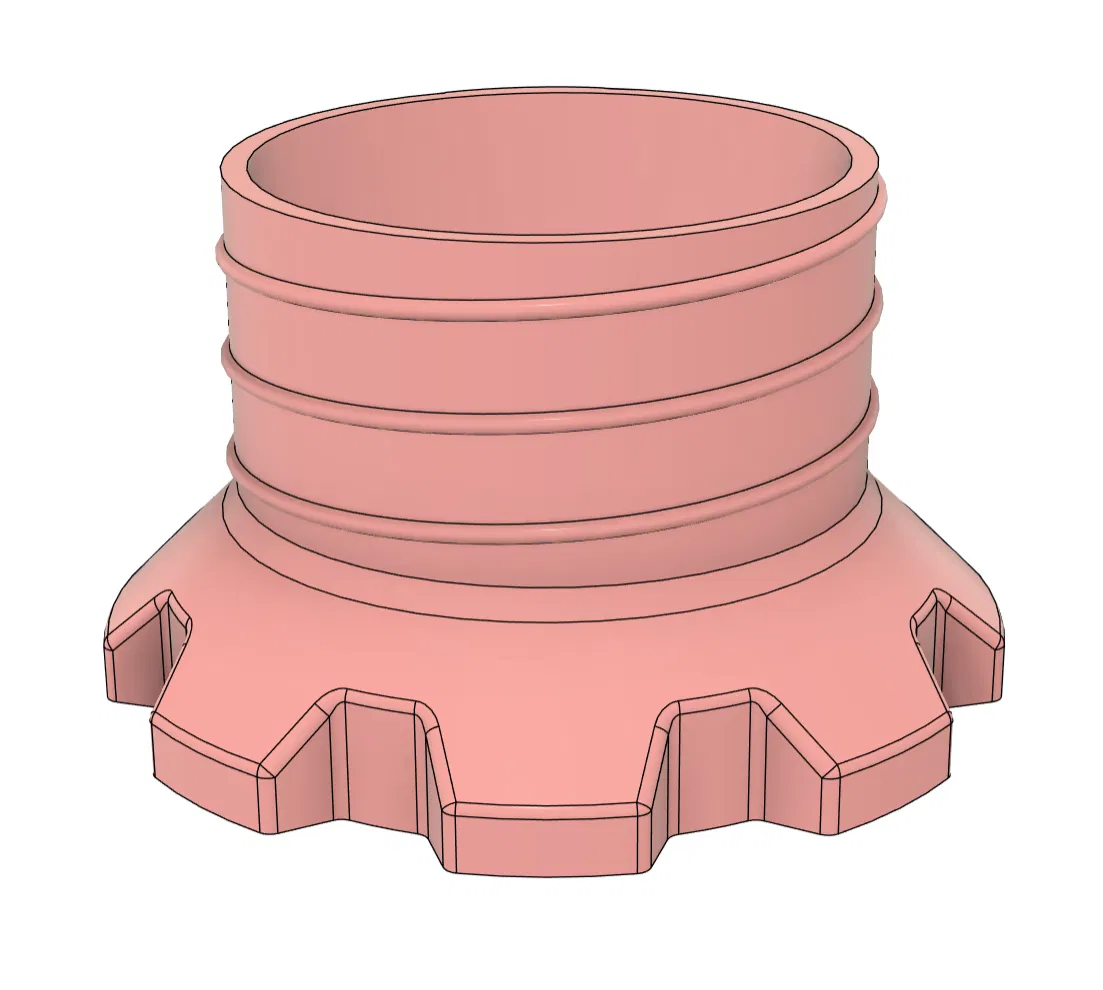

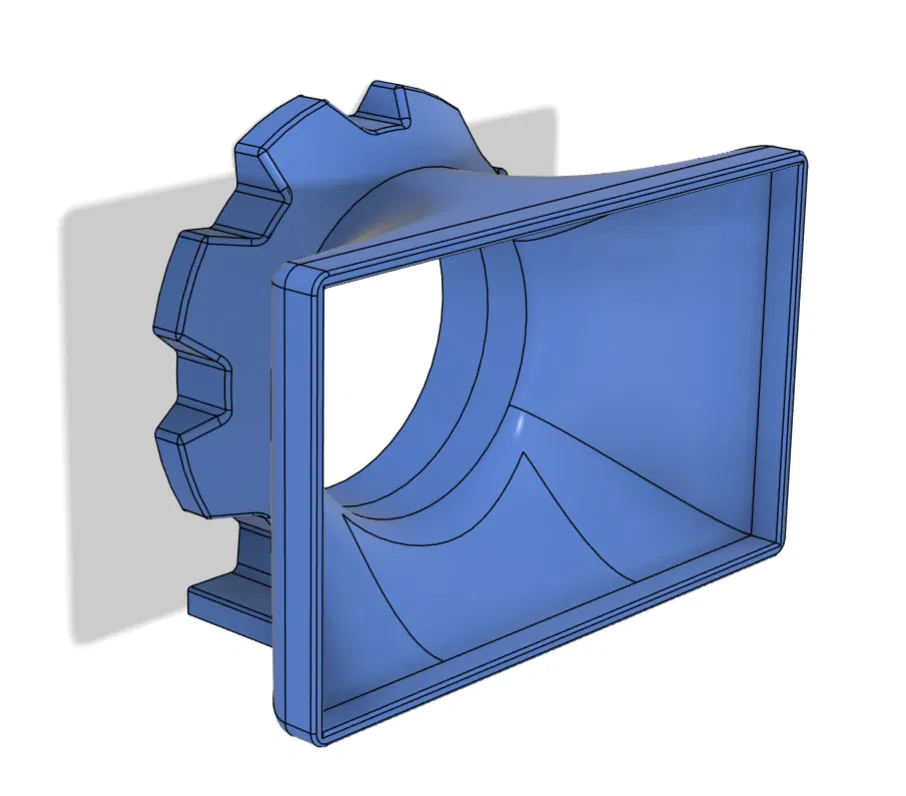

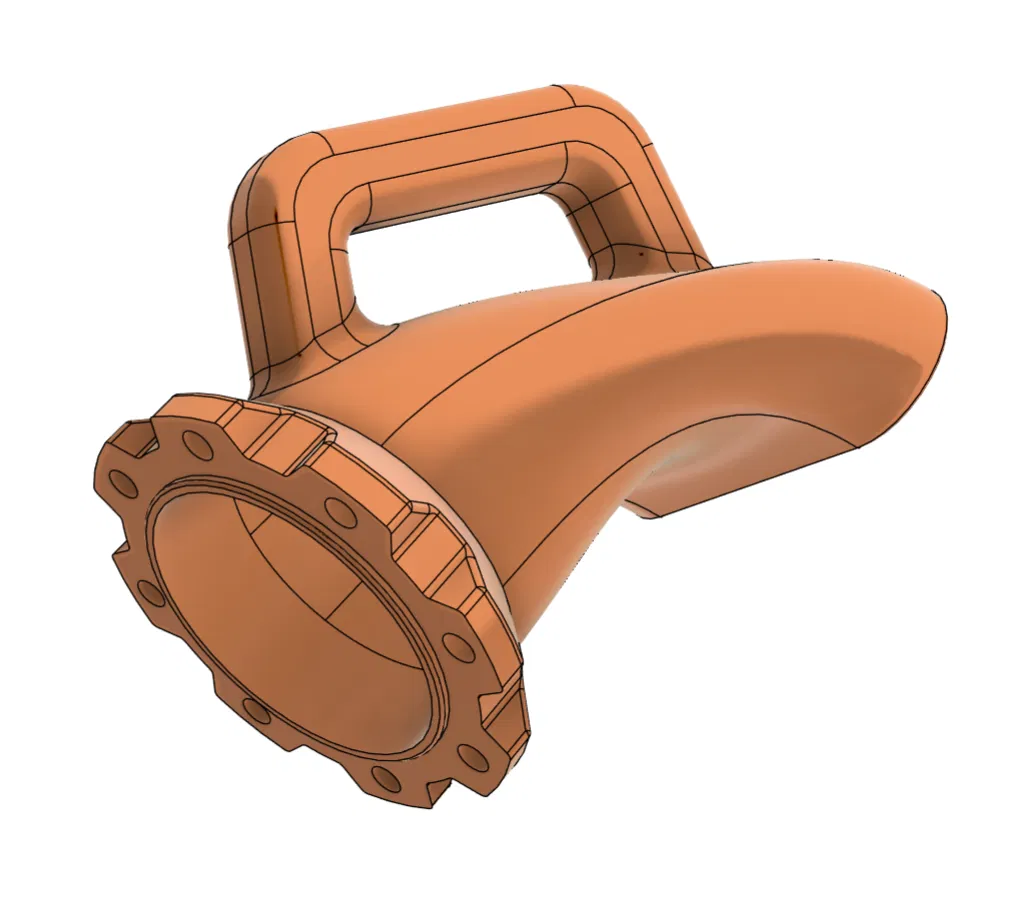

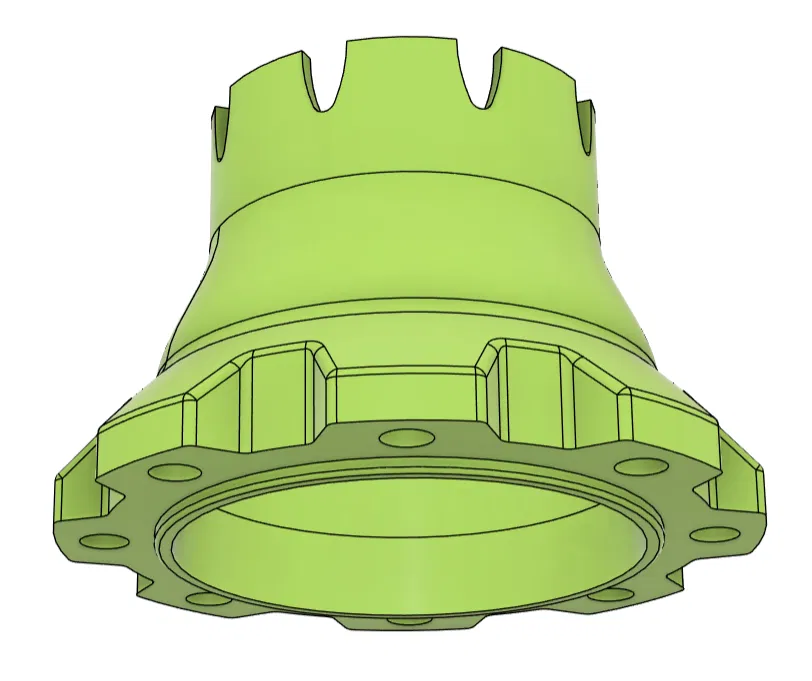

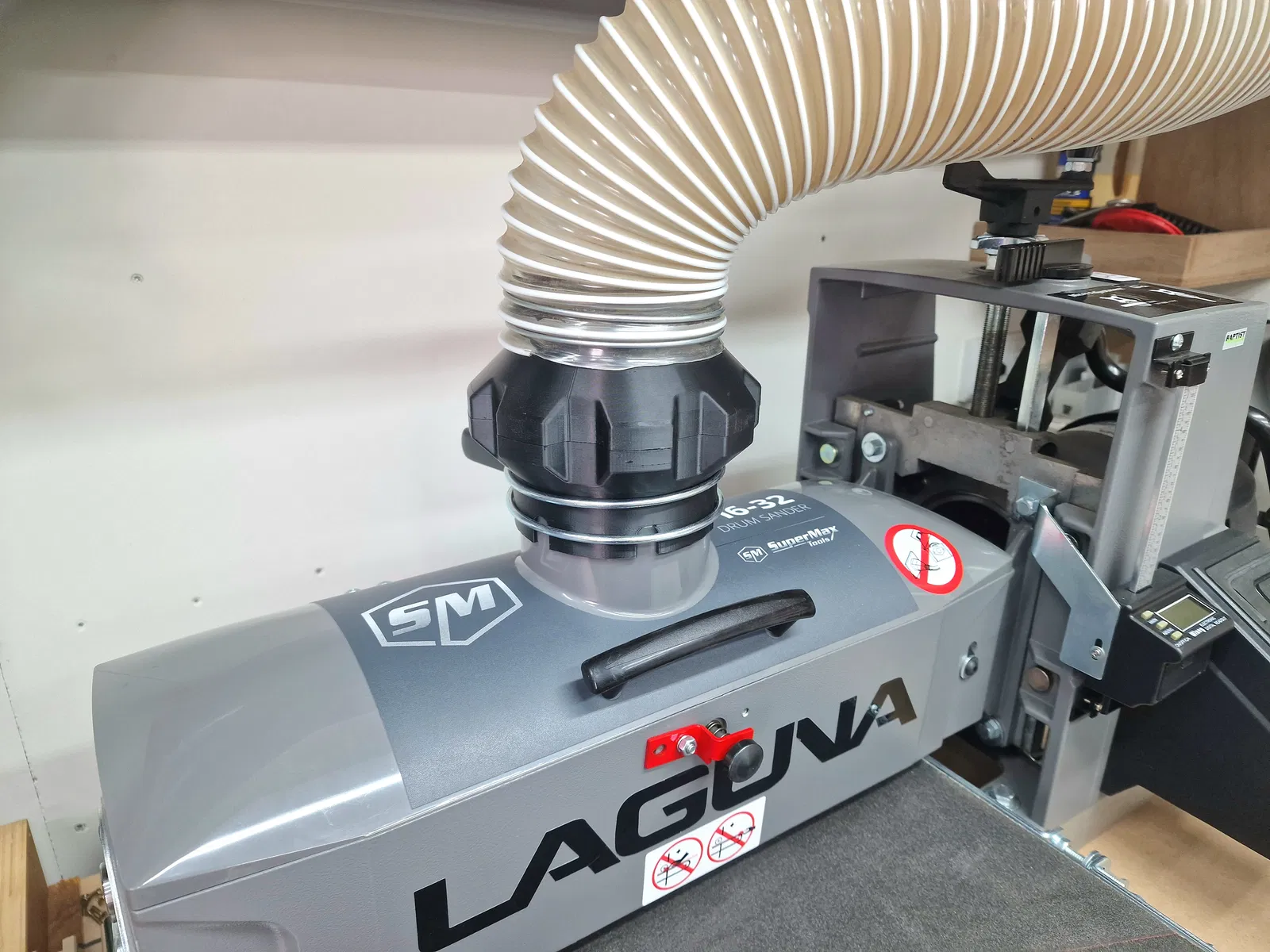

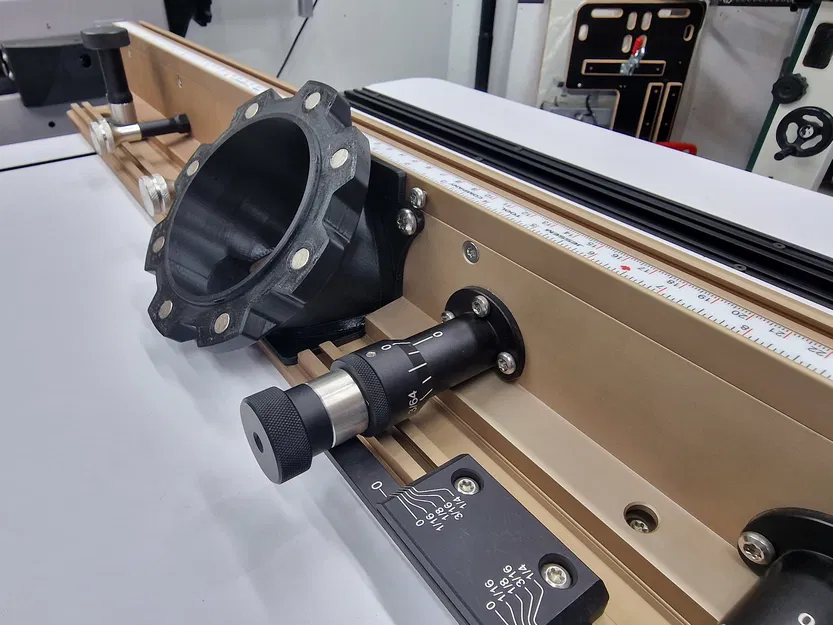

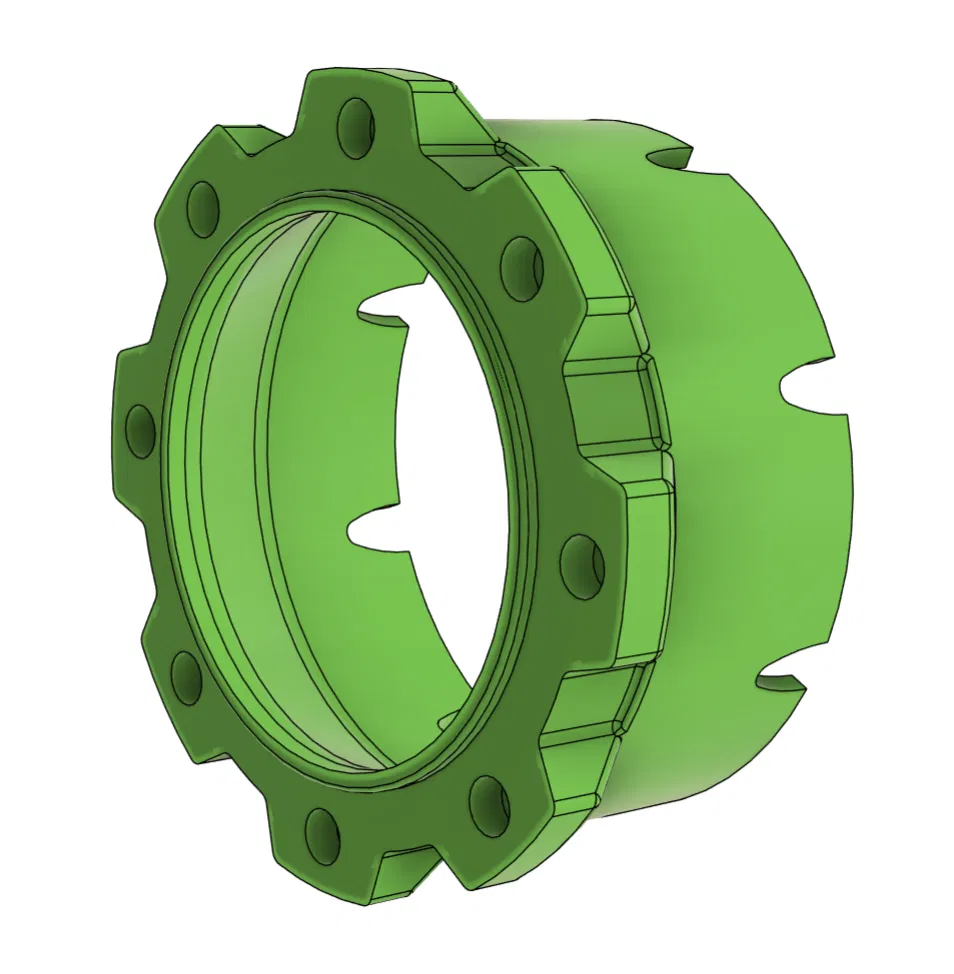

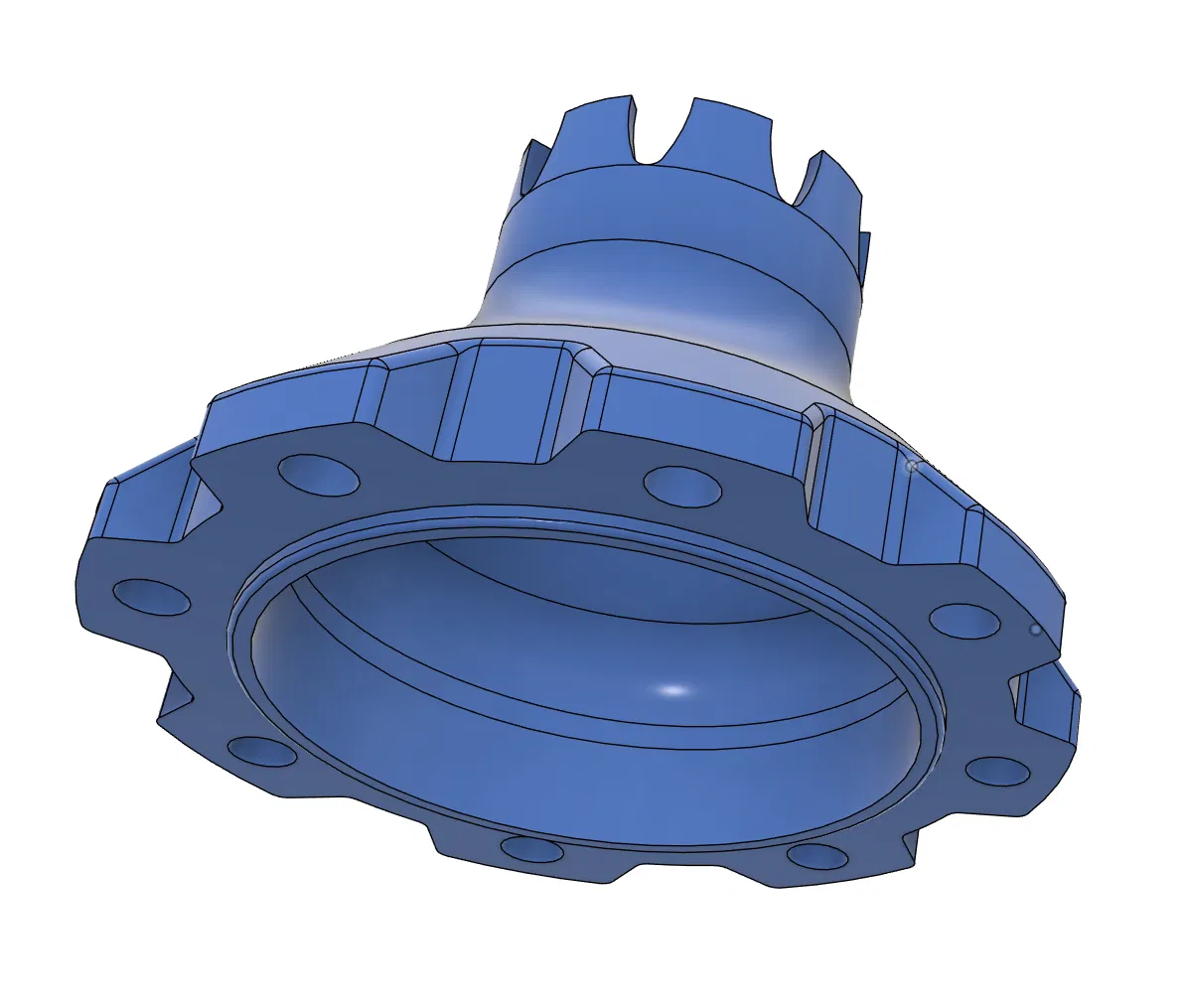

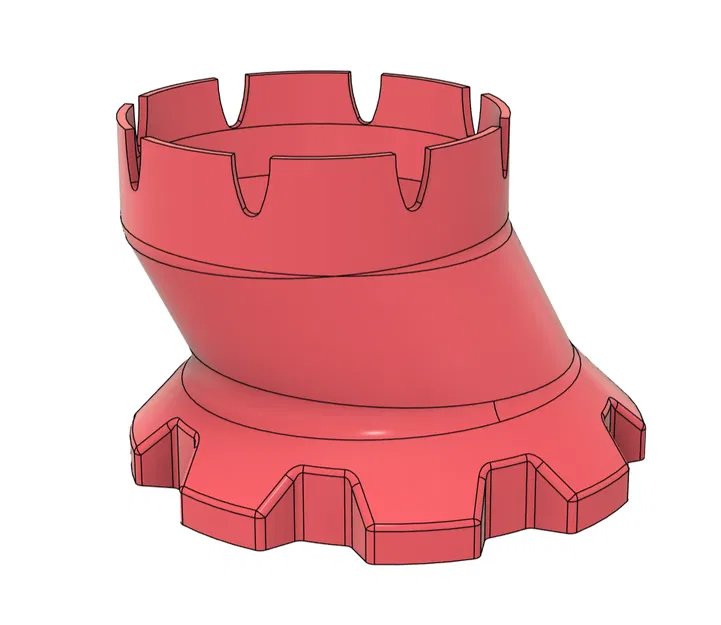

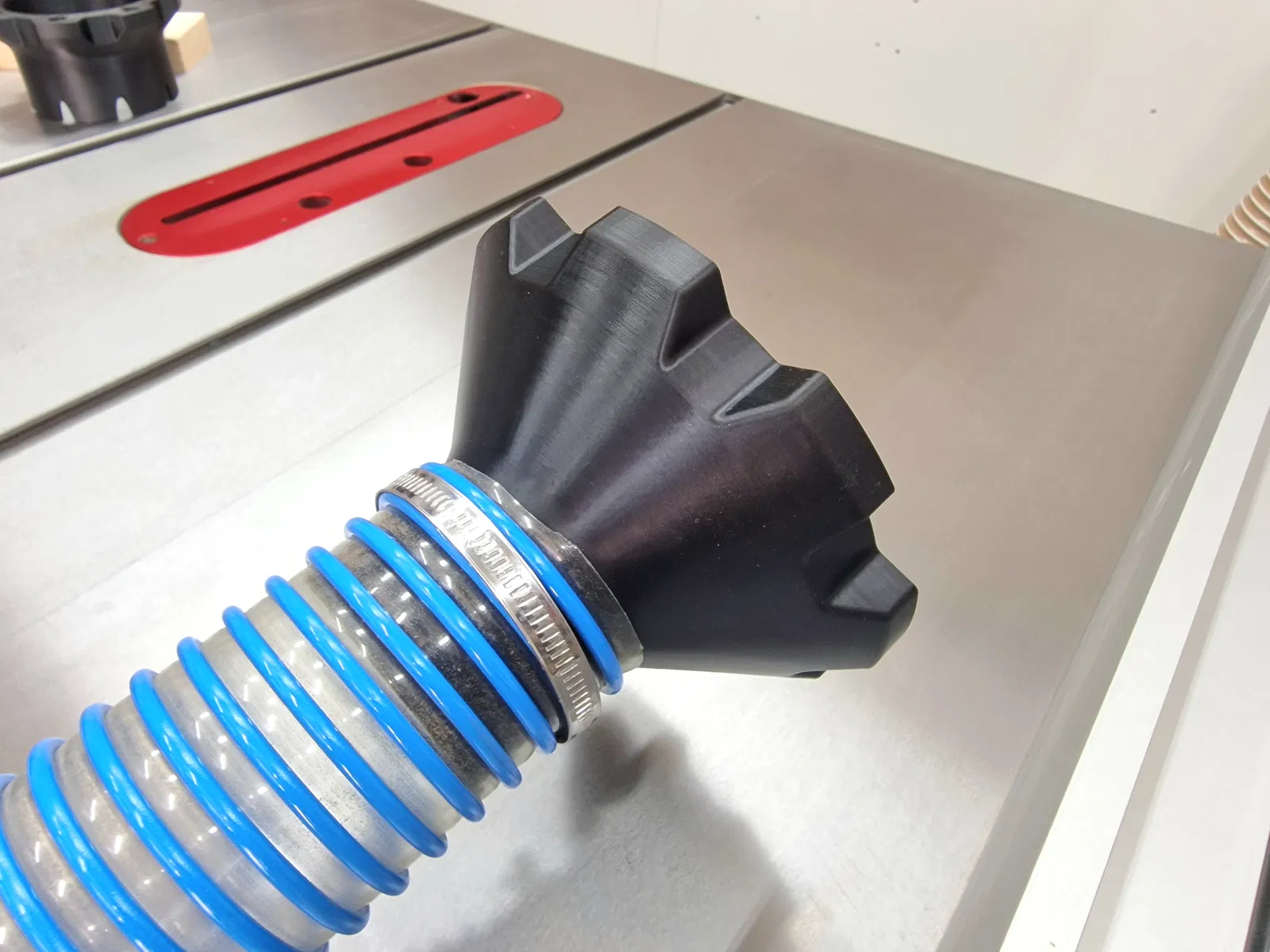

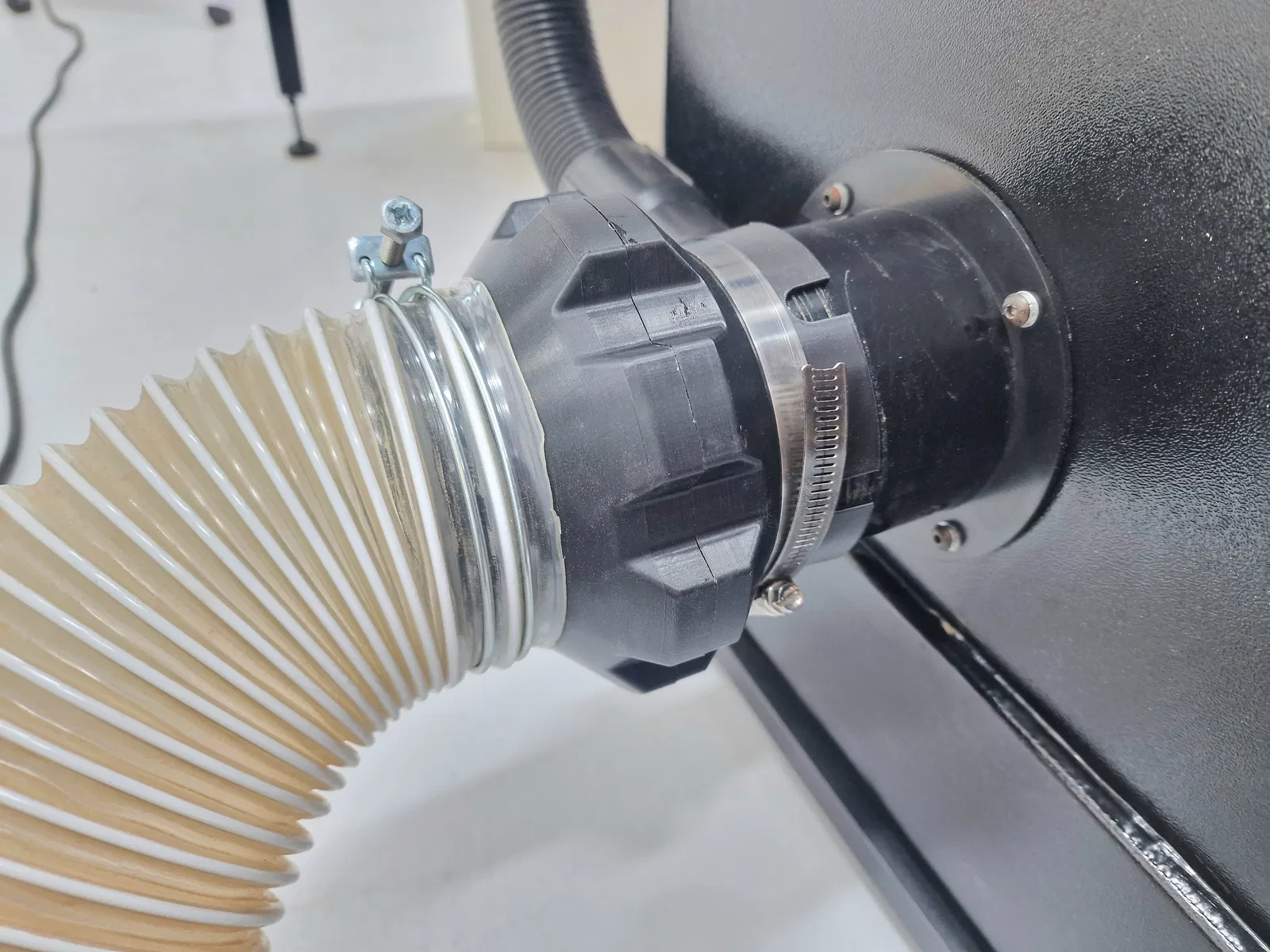

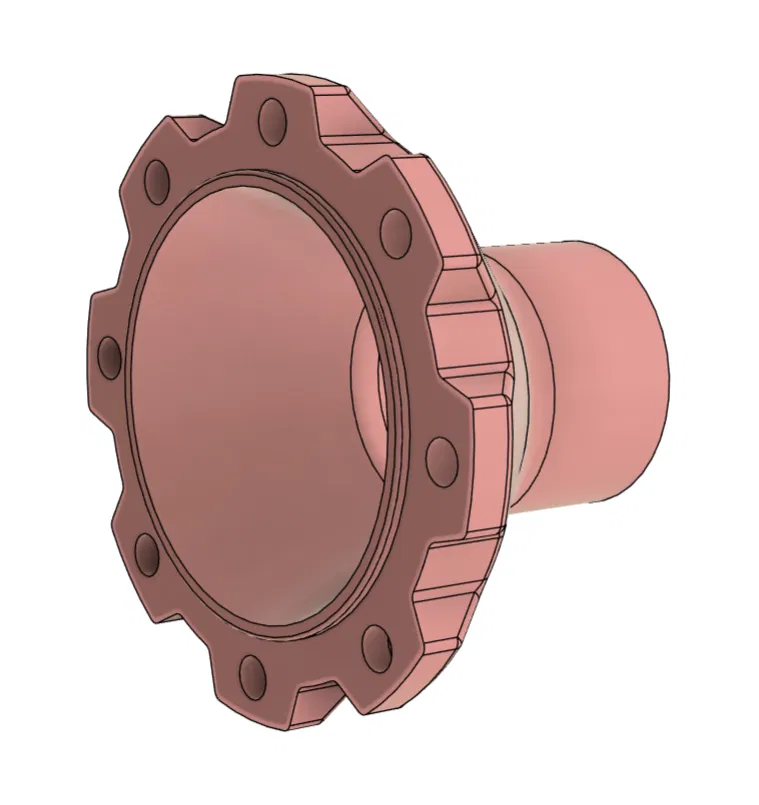

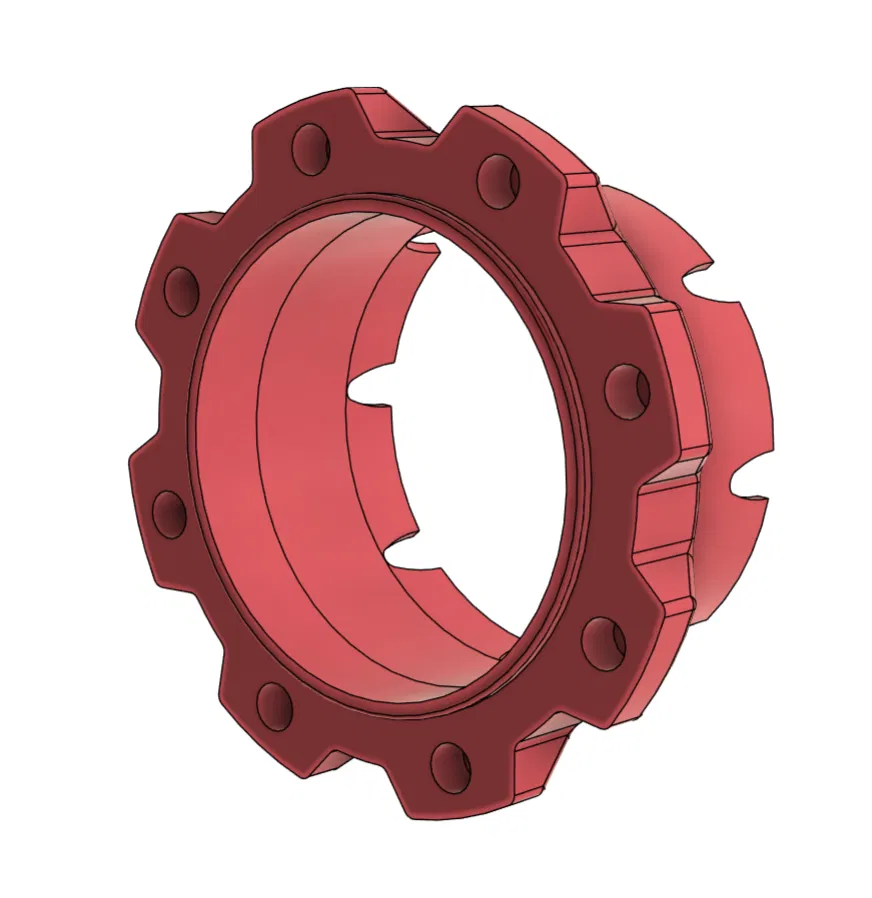

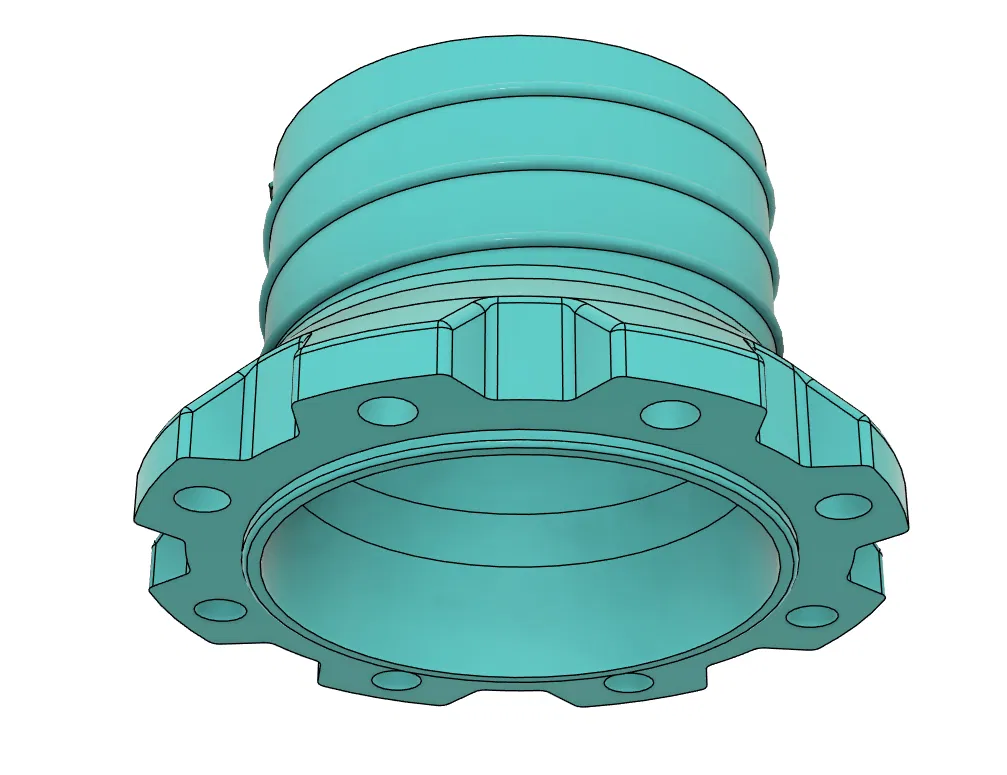

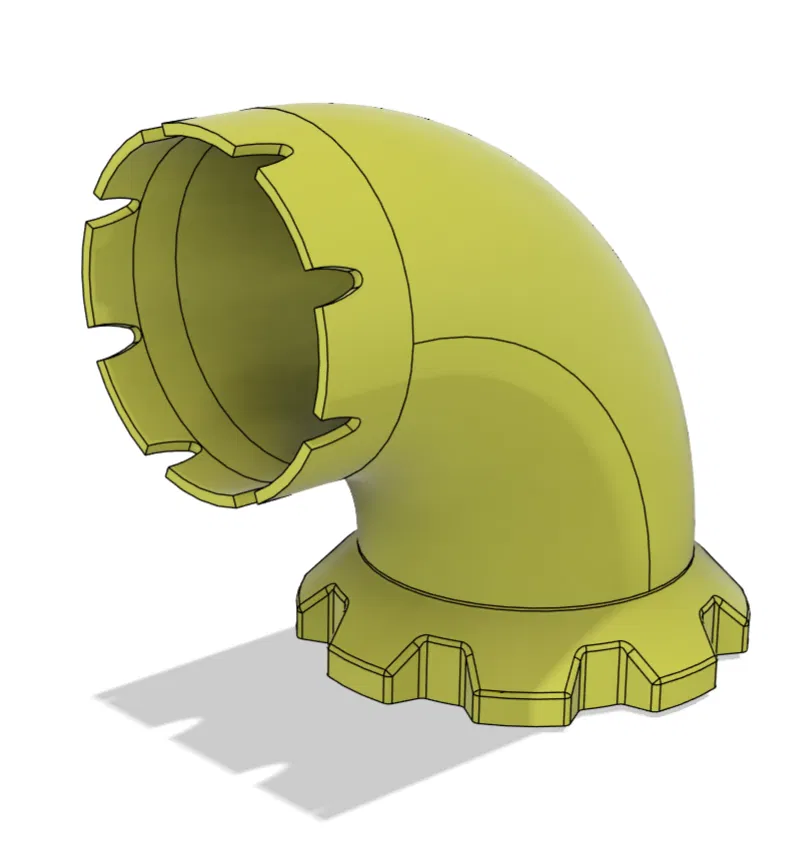

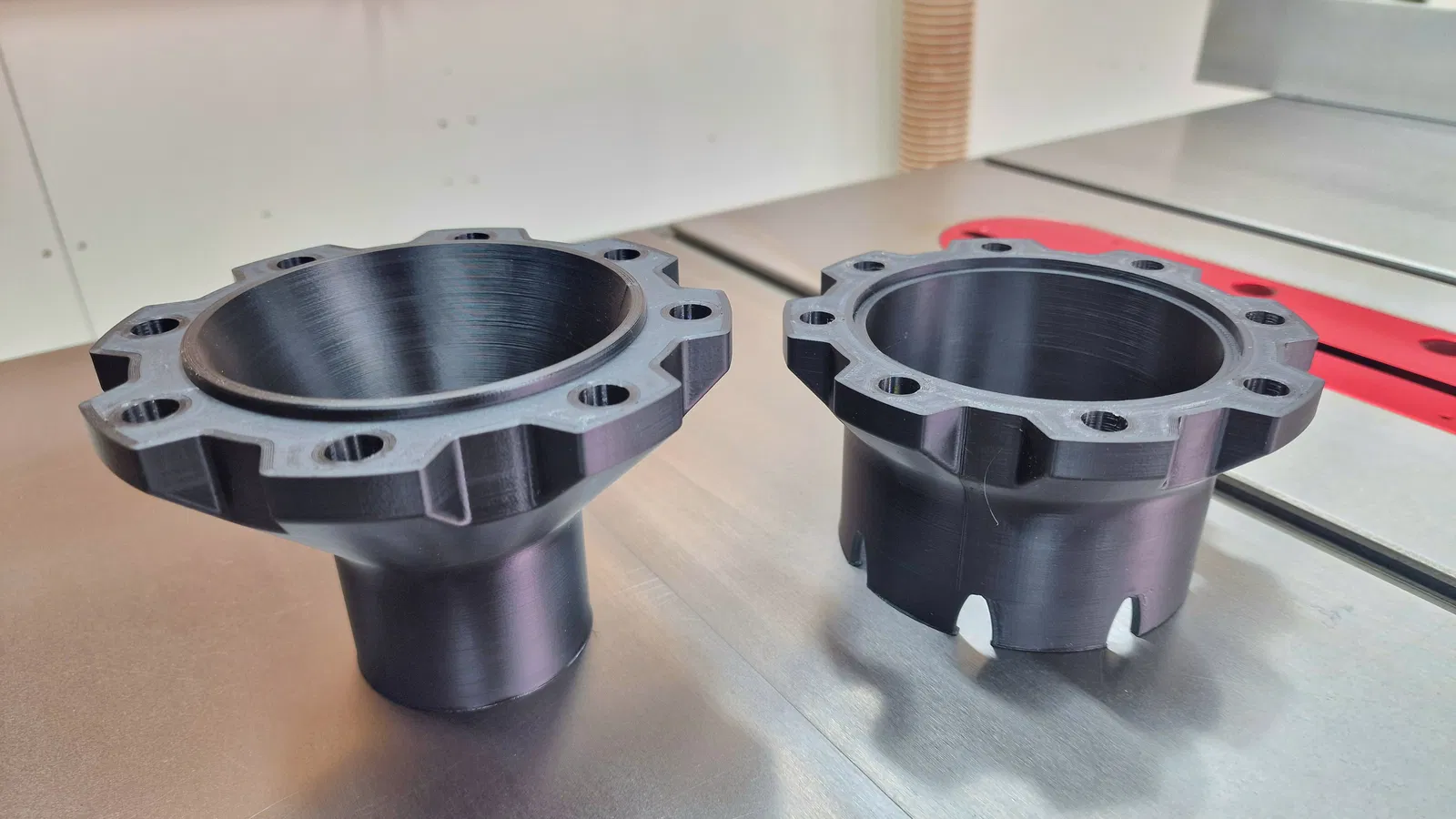

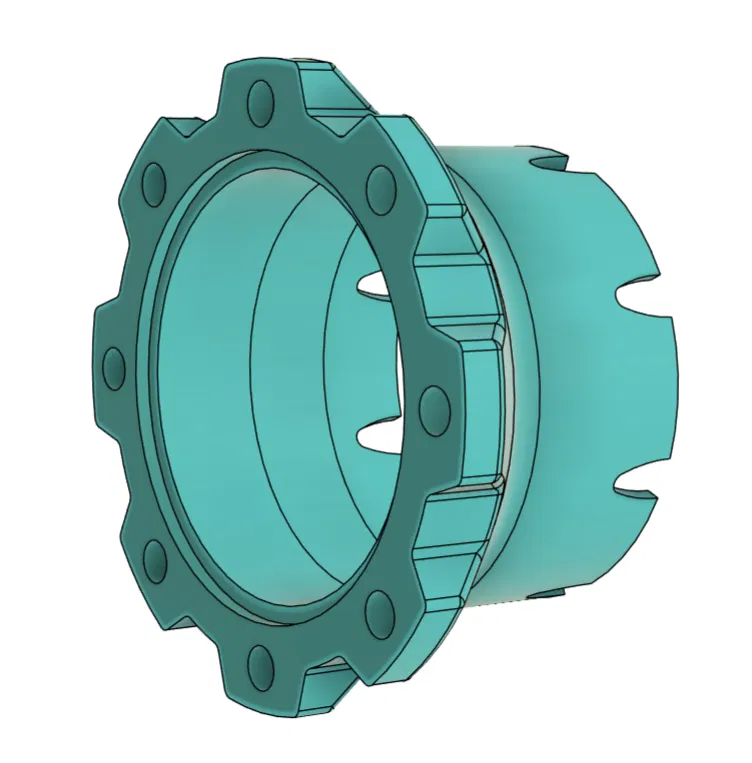

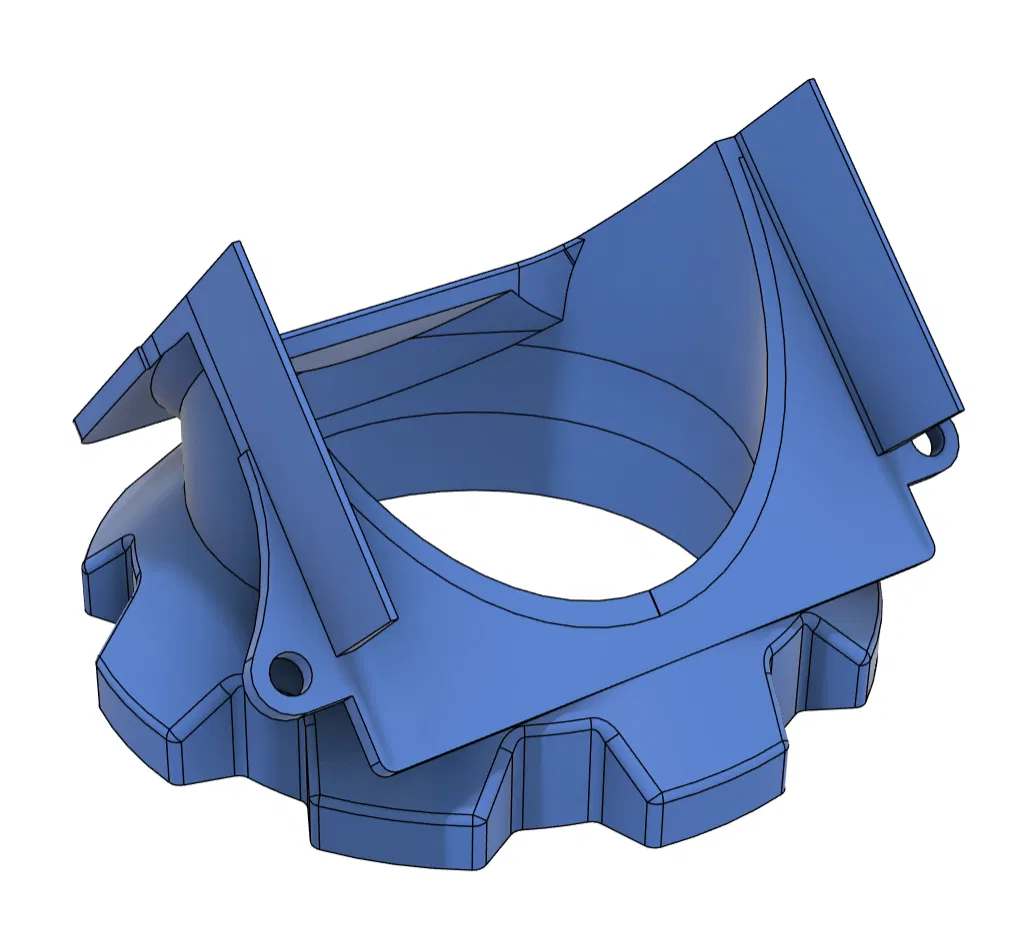

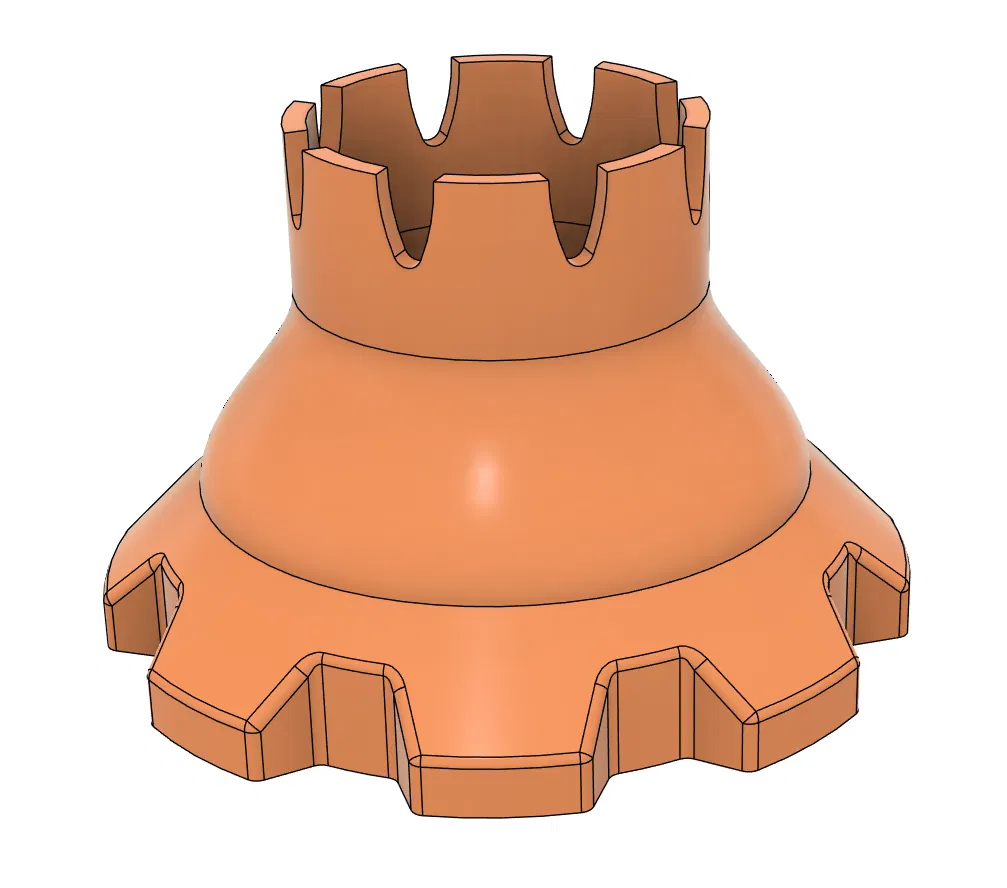

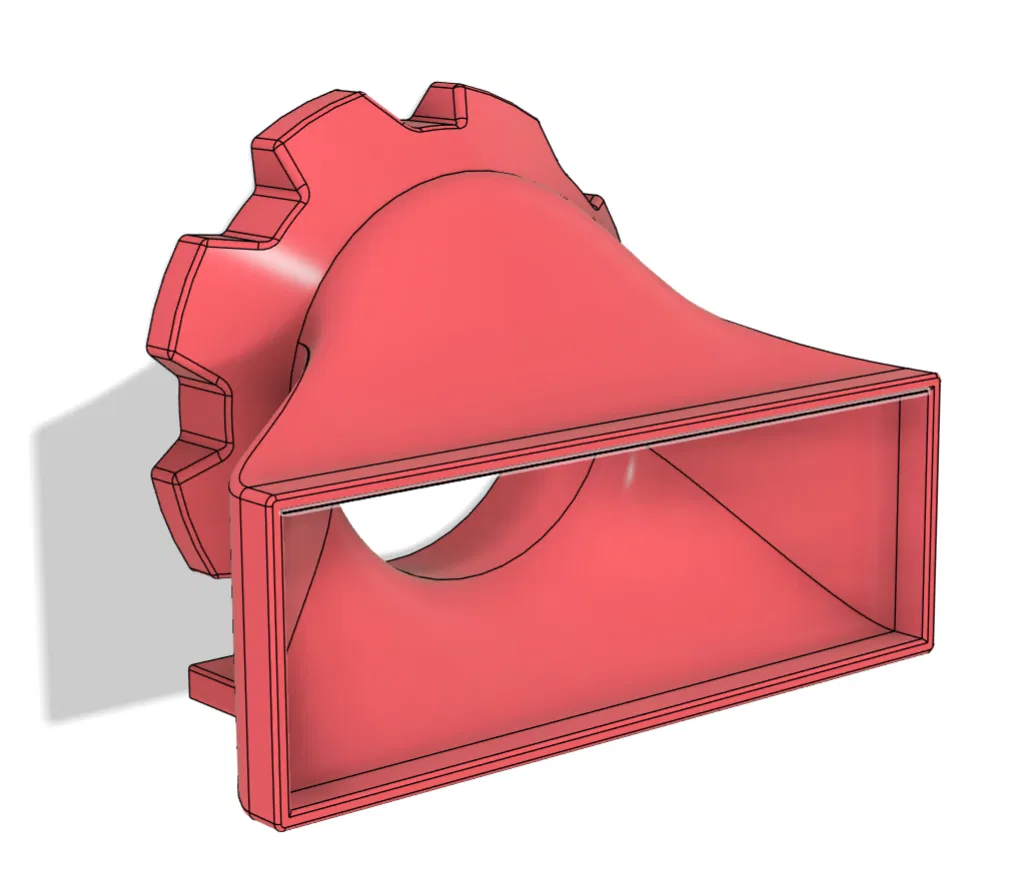

Các đầu kết nối có thiết kế gờ (đực) hoặc rãnh (cái) để đảm bảo chúng không bị trượt ra ngoài. Điều này có nghĩa là HƯỚNG LẮP ĐẶT LÀ RẤT QUAN TRỌNG!!! Mình thiết kế bộ này sao cho máy móc luôn gắn đầu ĐỰC (MALE) và ống hút sẽ gắn đầu CÁI (FEMALE). Để nối dài các đoạn ống với nhau, mình cũng đã làm thêm phiên bản 100mm lòng trong (cái) và 100mm lòng ngoài (đực) để nối ống với đường ống dẫn bụi chính. Đừng để nhầm lẫn giữa các loại này nhé!!!
Nếu bạn có yêu cầu nào không quá đặc thù, mình có thể sẽ làm thêm và cập nhật cho bạn (không hứa trước nhé).
Mình đã sử dụng các thiết lập sau:
- Nhựa PETG
- Đầu phun 0.4mm
- Độ cao lớp in (layer height) 0.2mm
- Sử dụng support (cứ bật lên, mặc dù đa số các phần nếu in đúng hướng sẽ không cần dùng đến!)
- 6 lớp vỏ (perimeters)
- Infill dạng Cubic
- Độ đặc 25%
- Brim 2mm
Nếu những mô hình này hữu ích với bạn, hãy để lại một lượt like để mình có thêm động lực (Prusa points) cho những nỗ lực sắp tới nhé ☺
