Idler cho MMU3 đã cải tiến (bản cập nhật mới nhất)

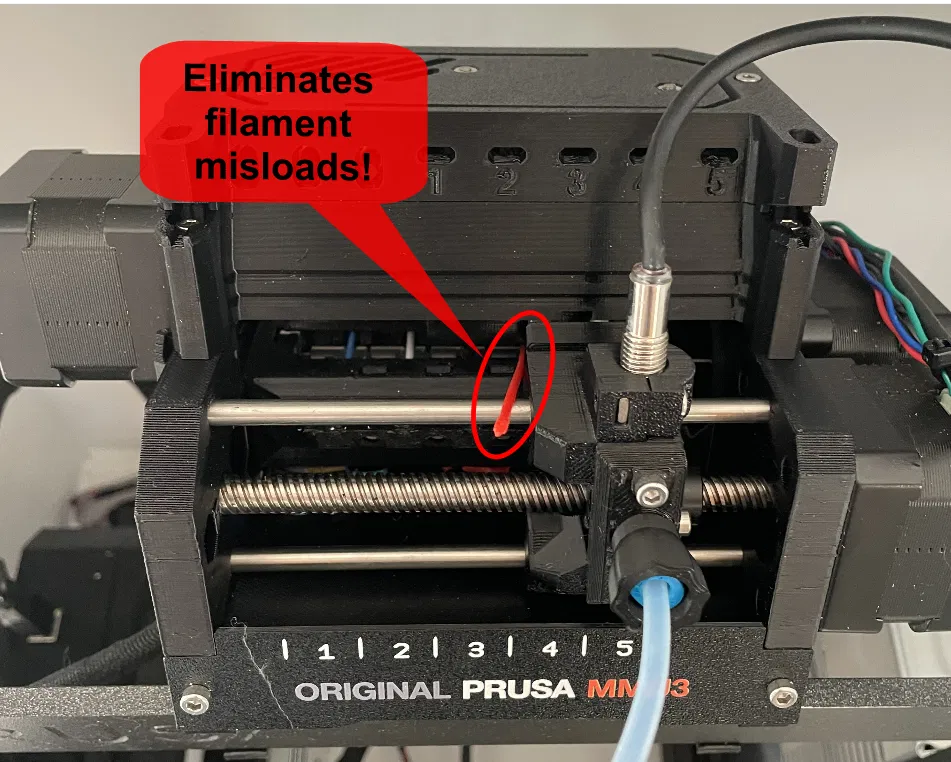

Mình cực kỳ thích chiếc MMU3 của mình, nhưng mỗi khi nạp sợi nhựa vào MMU, nó hay bị trượt khỏi ống dẫn và kẹt lại giữa phần idler và selector (xem hình). Bản mod này bổ sung thêm các gờ nhô lên trên idler để đảm bảo sợi nhựa luôn đi đúng đường khi nạp vào phần thân pulley của MMU. Cách lắp ráp vẫn giống như MMU3 nguyên bản, chỉ cần lưu ý là các vòng bi phải được lắp từ phía sau của idler.

CẬP NHẬT (18/03/2025) Cảm ơn phản hồi từ @leks_2435828 và @RonnyL_2916864, mình đã điều chỉnh dung sai để đảm bảo idler không chạm vào ốc lục giác hay thân pulley.

Idler Body:

• Di chuyển bề mặt vòng bi bên phải để căn chỉnh idler trong idler body.
• Thêm các bề mặt tiếp xúc vòng bi vào bề mặt khớp với thân pulley để đảm bảo căn chỉnh đúng.
• Điều chỉnh các rãnh để khớp với idler đã cập nhật.

Idler:

• Giảm đường kính tổng thể để không chạm vào thân pulley.
• Điều chỉnh các gờ dẫn sợi nhựa để tránh vướng ốc lục giác.
• Giảm vật liệu ở đầu động cơ bước để tránh vướng vòng bi thân pulley.

Lắp ráp theo hướng dẫn của Prusa (https://help.prusa3d.com/guide/4-idler-body-assembly_328304). Lưu ý:

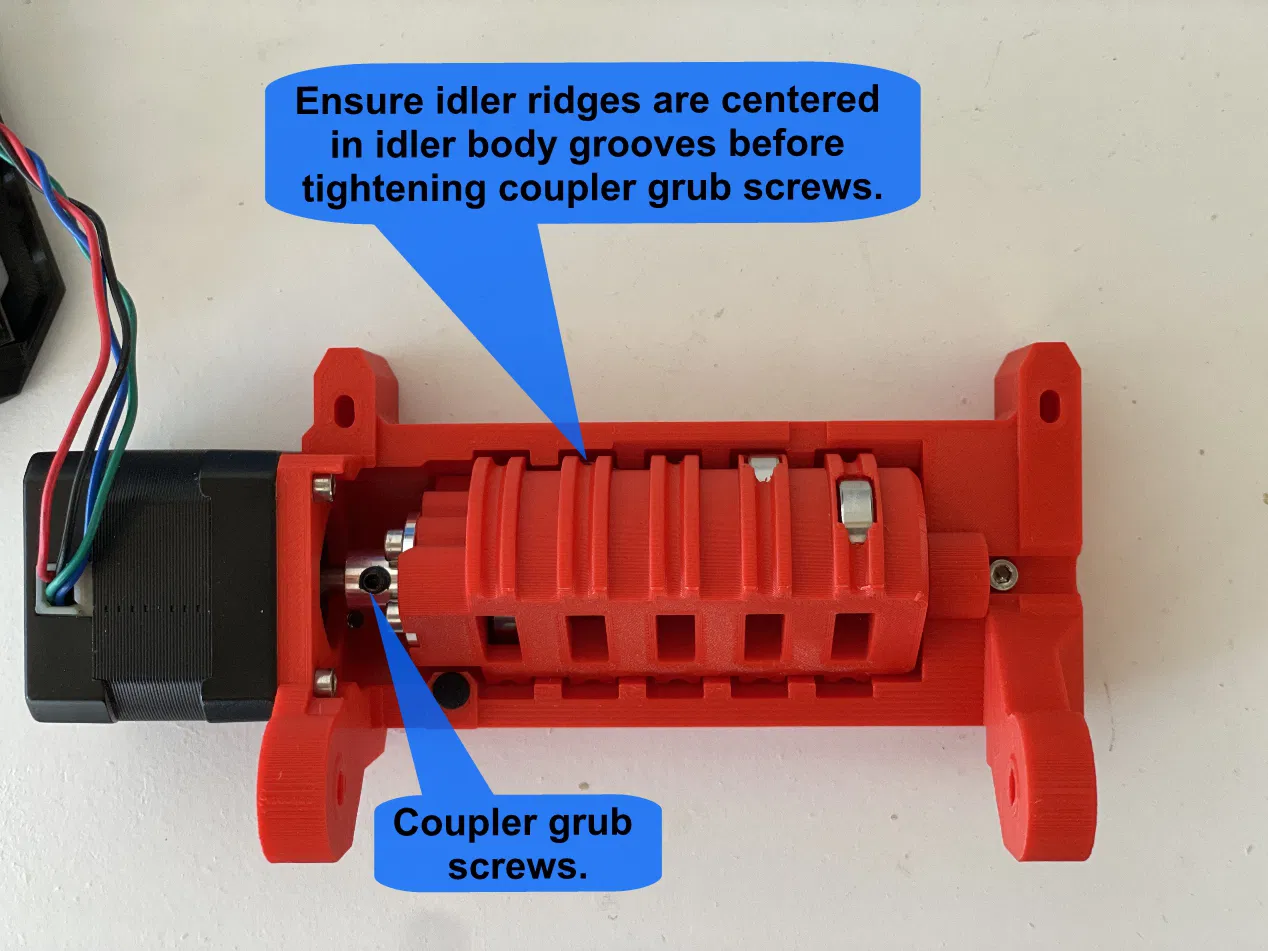

• Khi lắp idler vào idler body, hãy đảm bảo các gờ trên idler nằm chính giữa các rãnh trên idler body trước khi siết ốc lục giác coupler (bước 18 trong hướng dẫn của Prusa).

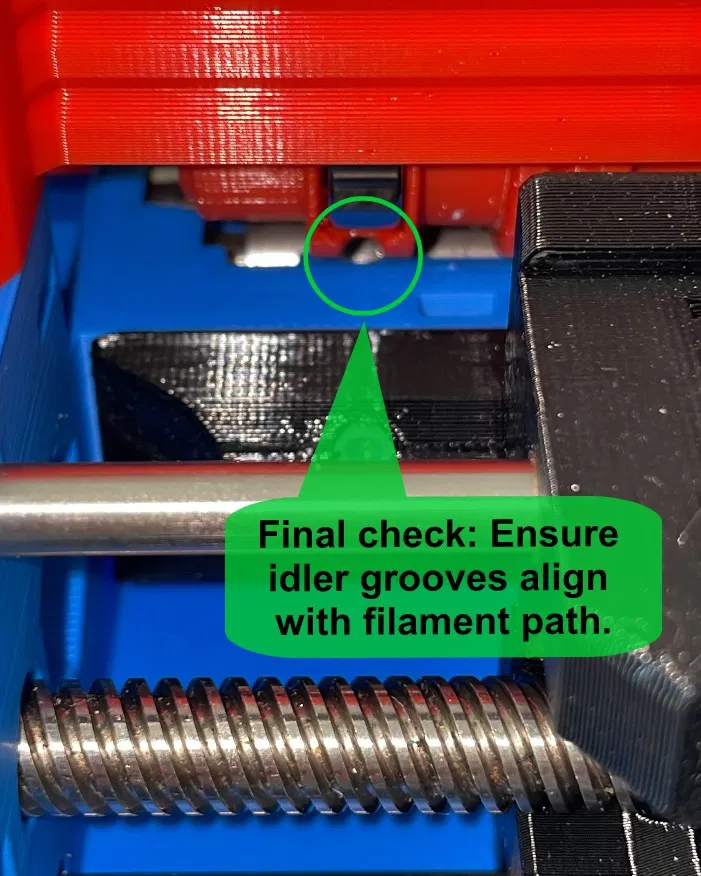

• Sau khi lắp xong idler body, hãy kiểm tra xem idler có di chuyển mượt mà giữa các điểm dừng hay không.

CẬP NHẬT (22/03/2025) Cảm ơn phản hồi từ @Hundehirn_354205. Mình đã thêm 0.5mm vào bề mặt vòng bi bên phải để đảm bảo idler được căn chỉnh chuẩn trong idler body.

CẬP NHẬT (23/03/2025) Cảm ơn phản hồi từ @leks_2435828 và @NATEwismer_716891. Mình đã cắt bỏ 0.9 mm khỏi idler để tránh vướng vòng bi thân pulley.

CẬP NHẬT (24/06/2025) Mình đã tải lên bản cải tiến pulley body giúp giảm lực cản sợi nhựa trong MMU của mình. Mình chưa có thời gian thử nghiệm kỹ ngoài vài bản in thành công, nên mọi người cân nhắc khi sử dụng nhé. Mình rất hoan nghênh phản hồi, nhưng hiện tại mình chưa chắc có nhiều thời gian để tiếp tục phát triển thêm hay không.
