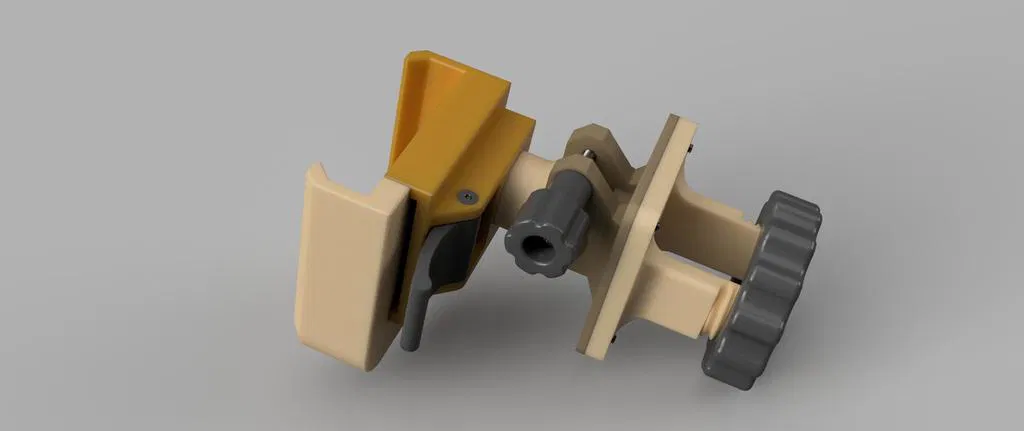

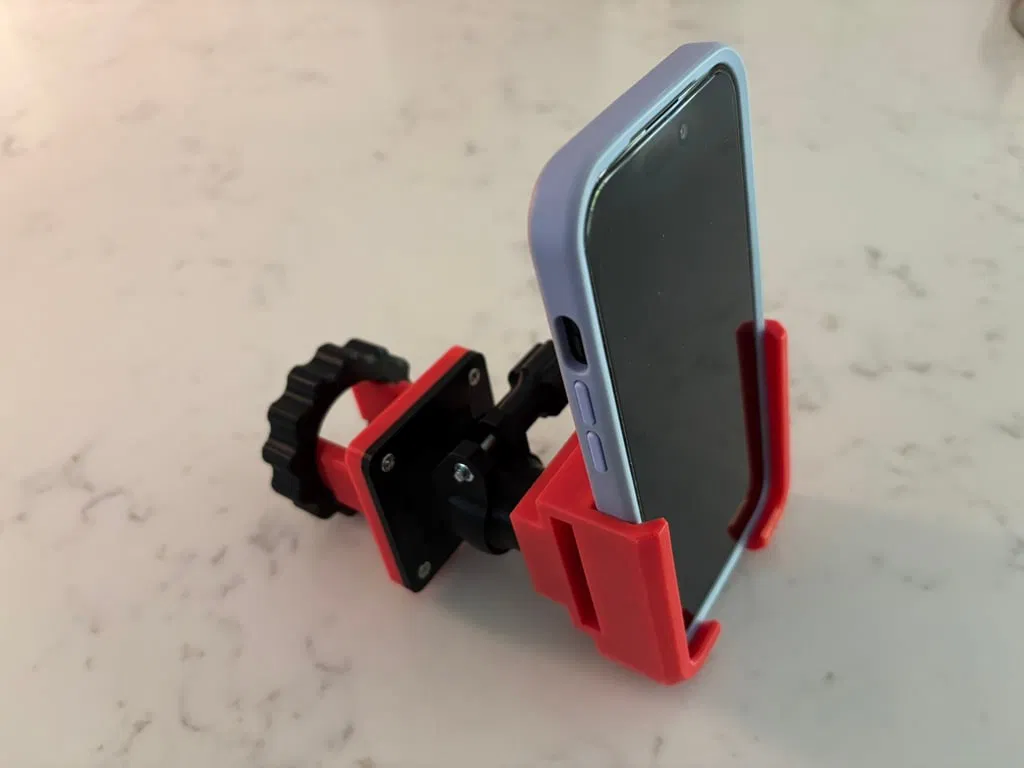

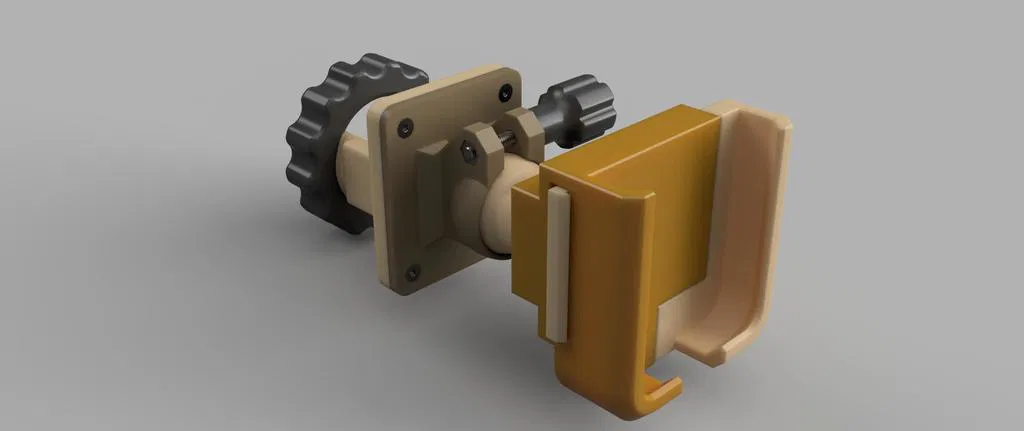

Giá kẹp điện thoại điều chỉnh được cho xe Golf

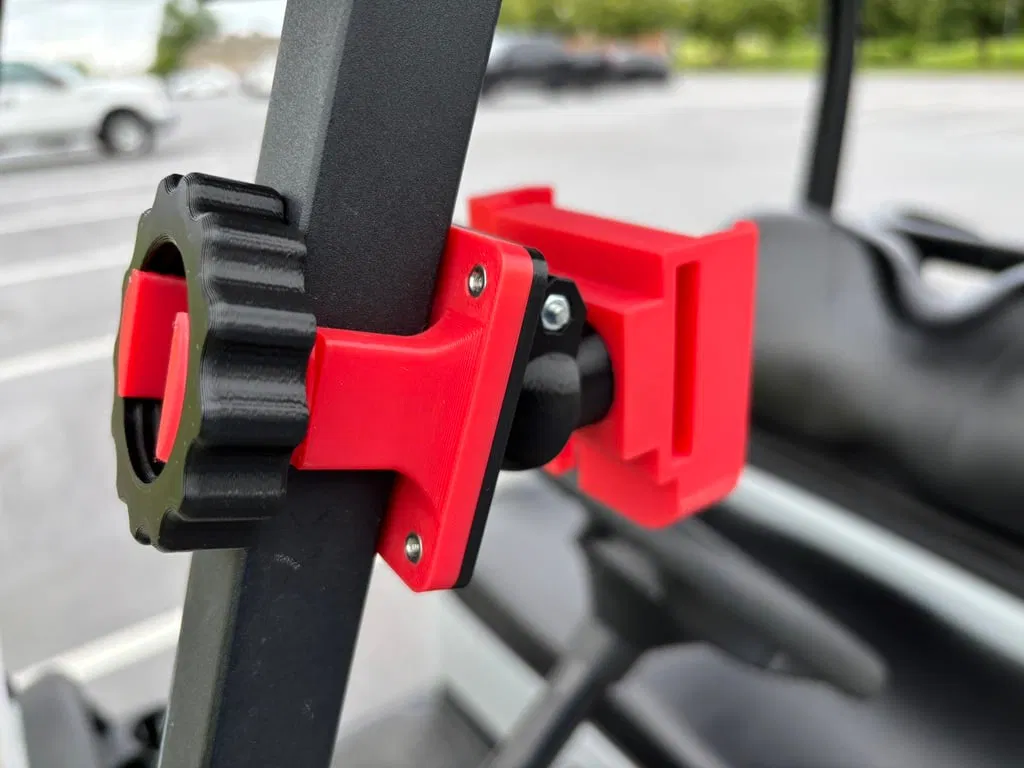

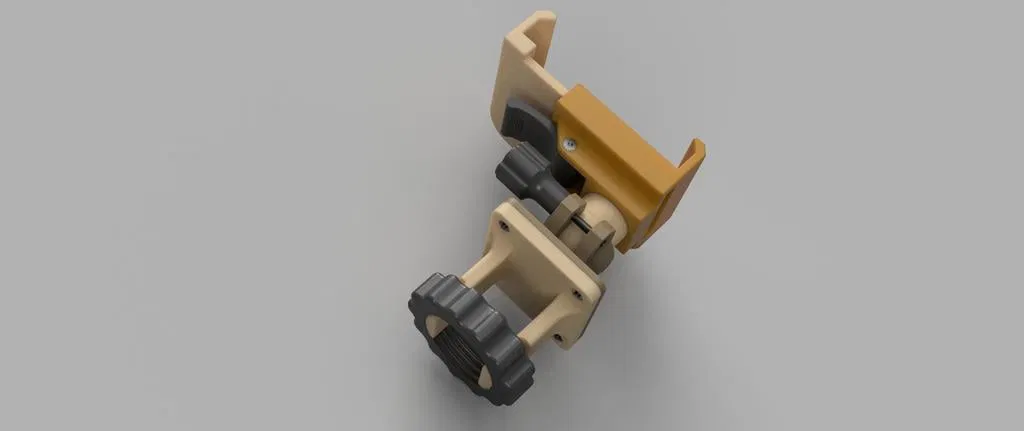

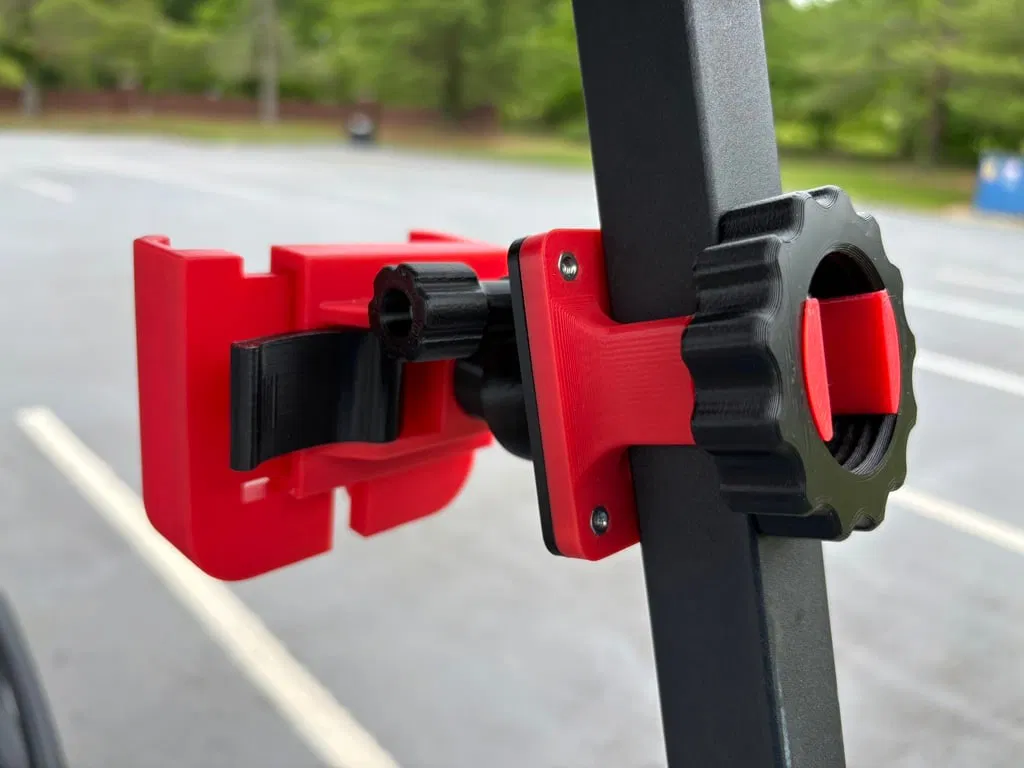

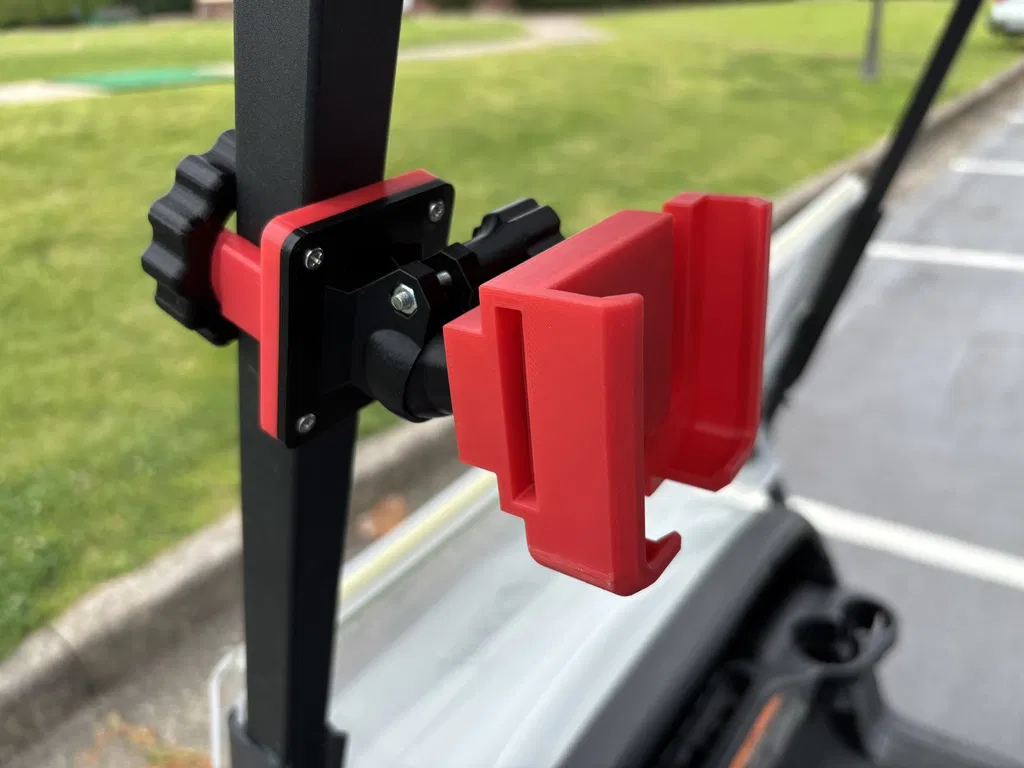

Mẫu giá đỡ điện thoại này được thiết kế để gắn vào khung xe golf có kích thước từ 26 - 32mm (1" - 1.25"), với khả năng điều chỉnh linh hoạt cho nhiều kích cỡ điện thoại khác nhau (rộng 60mm-95mm, dày tối đa 14mm).

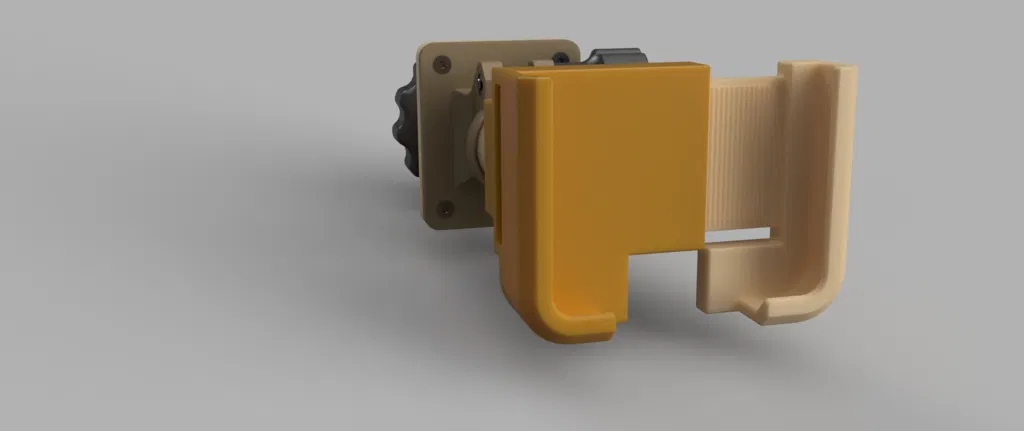

Việc điều chỉnh độ rộng cho điện thoại được thực hiện bằng cách nới lỏng cần gạt, trượt phần di động ra hoặc vào. Hãy giữ chặt điện thoại và giá đỡ rồi khóa cần gạt thật chắc chắn để cố định điện thoại.

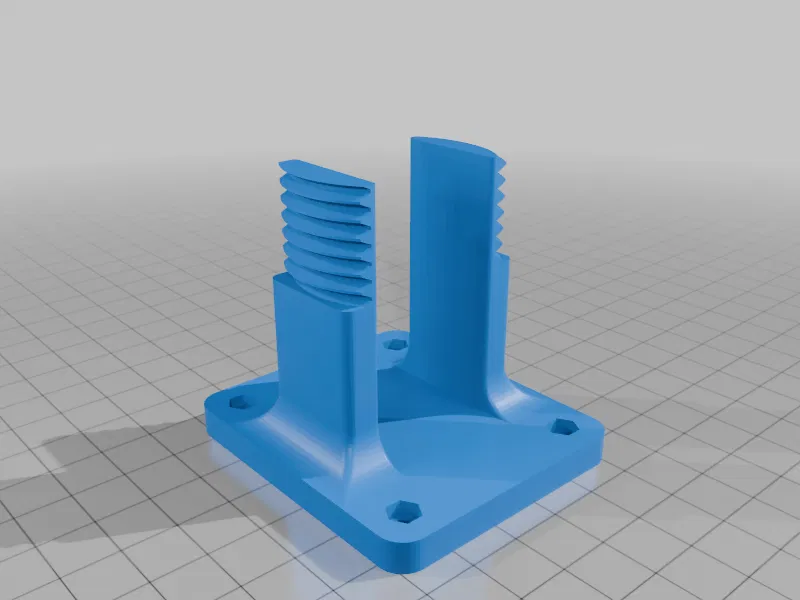

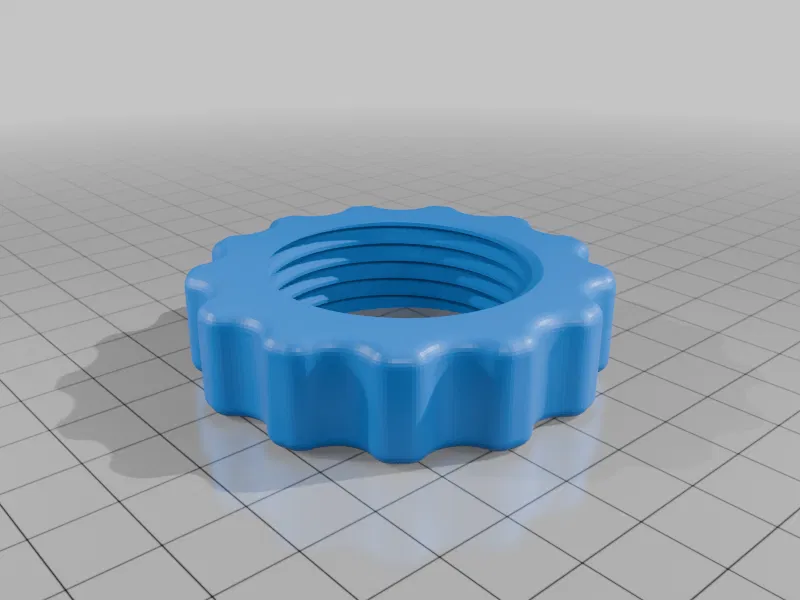

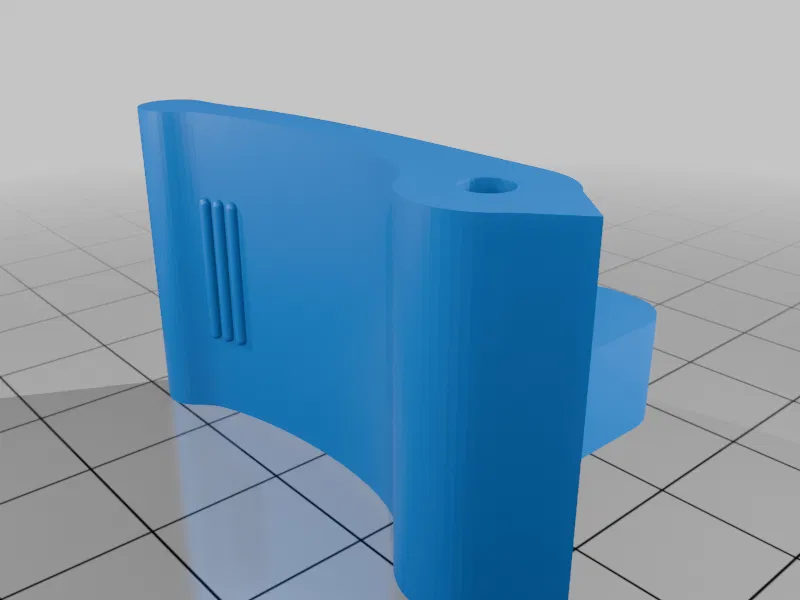

Các thành phần “Cart_Clamp_Small.stl” & “Clamp_Nut Small.stl” phù hợp với khung vuông lên đến 26mm (1"). Các thành phần “Cart_Clamp_Large.stl” & “Clamp_Nut_Large.stl" phù hợp với khung lên đến 32mm (1.25").

Cập nhật tháng 7/25:

**Bộ chuyển đổi (Adaptor): Đối với người dùng muốn dùng kẹp xe lớn 1.25" trên khung 1", tôi đã tạo ra một bộ chuyển đổi để giúp kẹp vừa khít hơn. Tên tệp là “1in_Frame_Adaptor.stl”. Cần in kèm support.

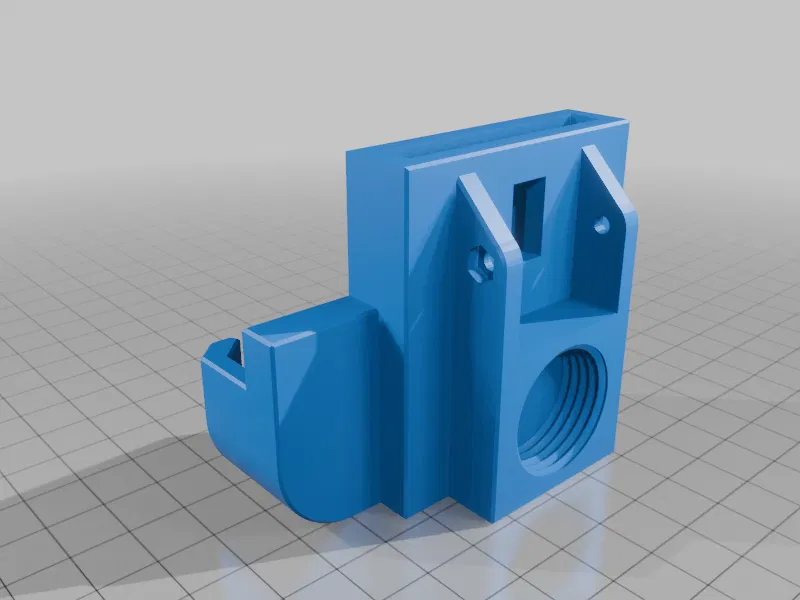

**Thân chính (Main Body) - phiên bản mới: Tôi đã tăng độ ổn định của phần thân trượt bằng cách thêm các đường gờ vào khe hở. Tên tệp là “Main_Body_3.stl”.

Phần cứng cần chuẩn bị:

• 4 x ốc máy M3 10mm
• 1 x ốc máy M3 35mm
• 5 x đai ốc lục giác M3
• 1 x ốc máy M4 45mm
• 2 x đai ốc lục giác M4
• Miếng dán cao su non dày 1/8" (hoặc tương tự) https://www.amazon.com/dp/B07WNSH1VR

Video hướng dẫn lắp ráp:

Thiết lập in

Thương hiệu máy in: Prusa Máy in: i3 MK4 Rafts: Không Supports: Có Độ phân giải: 0.25mm Infill: 15% Nhựa in: PLA các loại

Lưu ý:

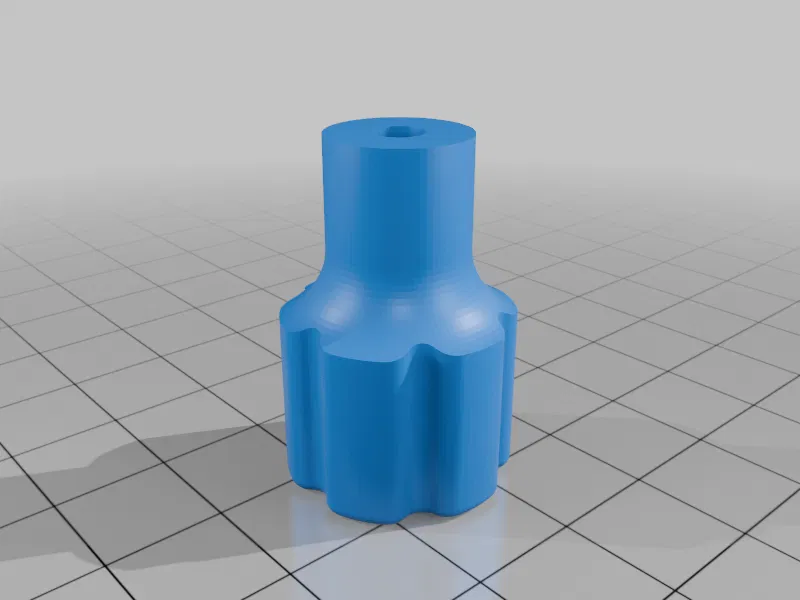

Tất cả các tệp STL đều đã được đặt đúng hướng sẵn sàng để in. In các đối tượng sau với tính năng hỗ trợ (supports) đã được bật: Main_body_2 Lever In đối tượng sau với tính năng Brim: Clamp_knob

Hậu kỳ:

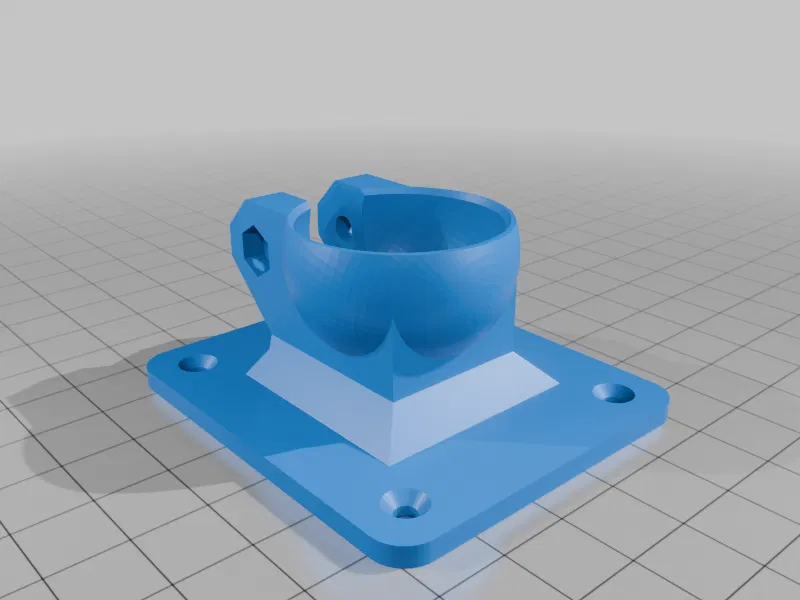

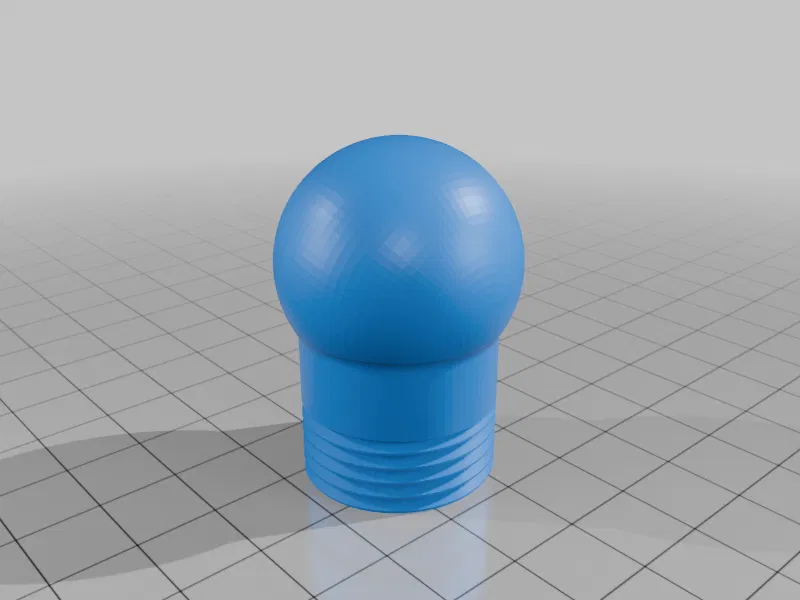

Để hỗ trợ cố định kẹp vào cột xe golf, hãy dán một miếng băng cao su non tự dính hoặc loại tương tự vào mặt trong của khung kẹp. Để cố định vĩnh viễn khớp cầu vào thân chính, hãy nhỏ một ít keo siêu dính vào các ren.
