Vỏ bảo vệ màn hình Sunton 7inch (ESP32-8048S070) kèm chân đế (có file FreeCAD)

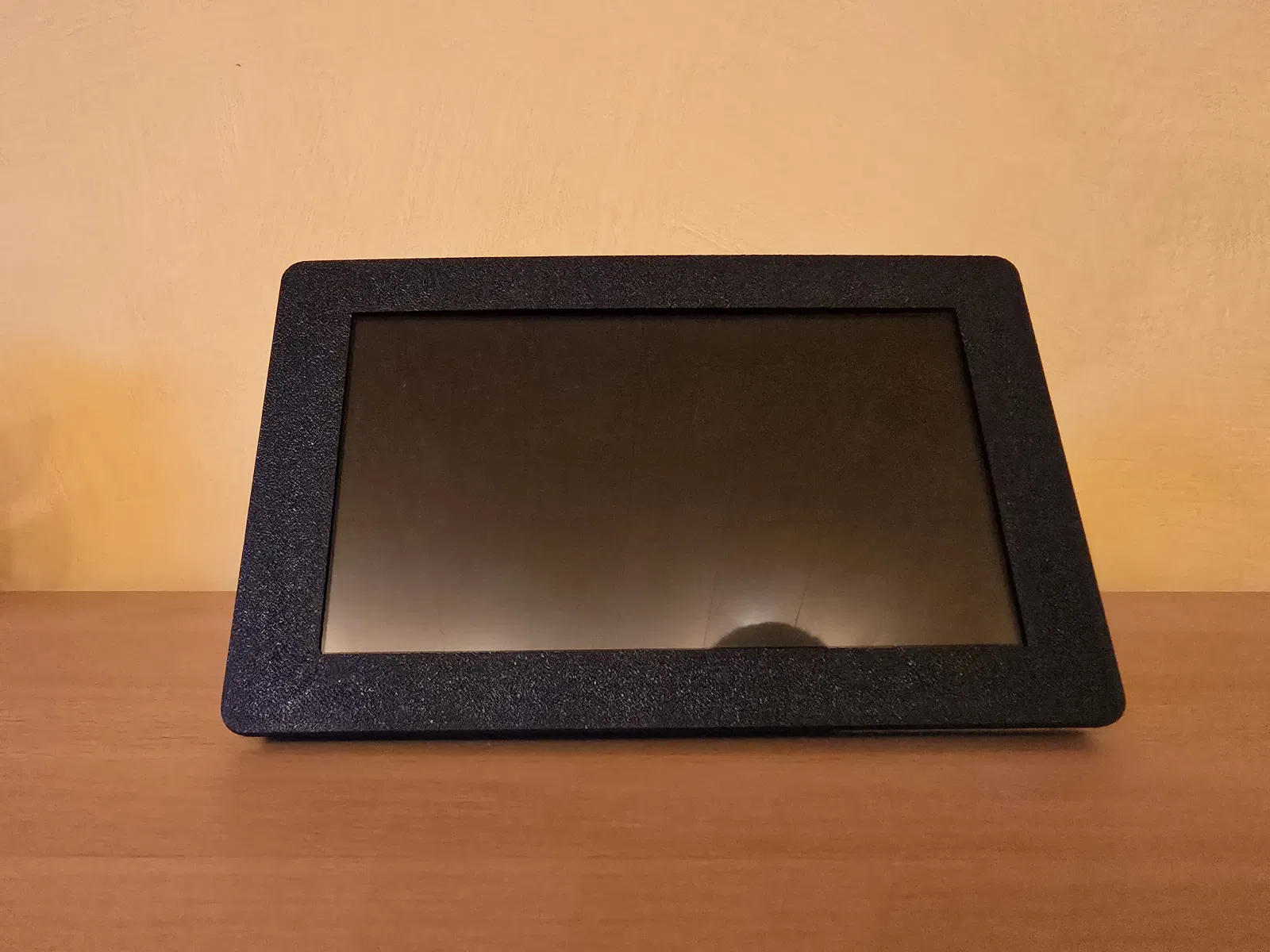

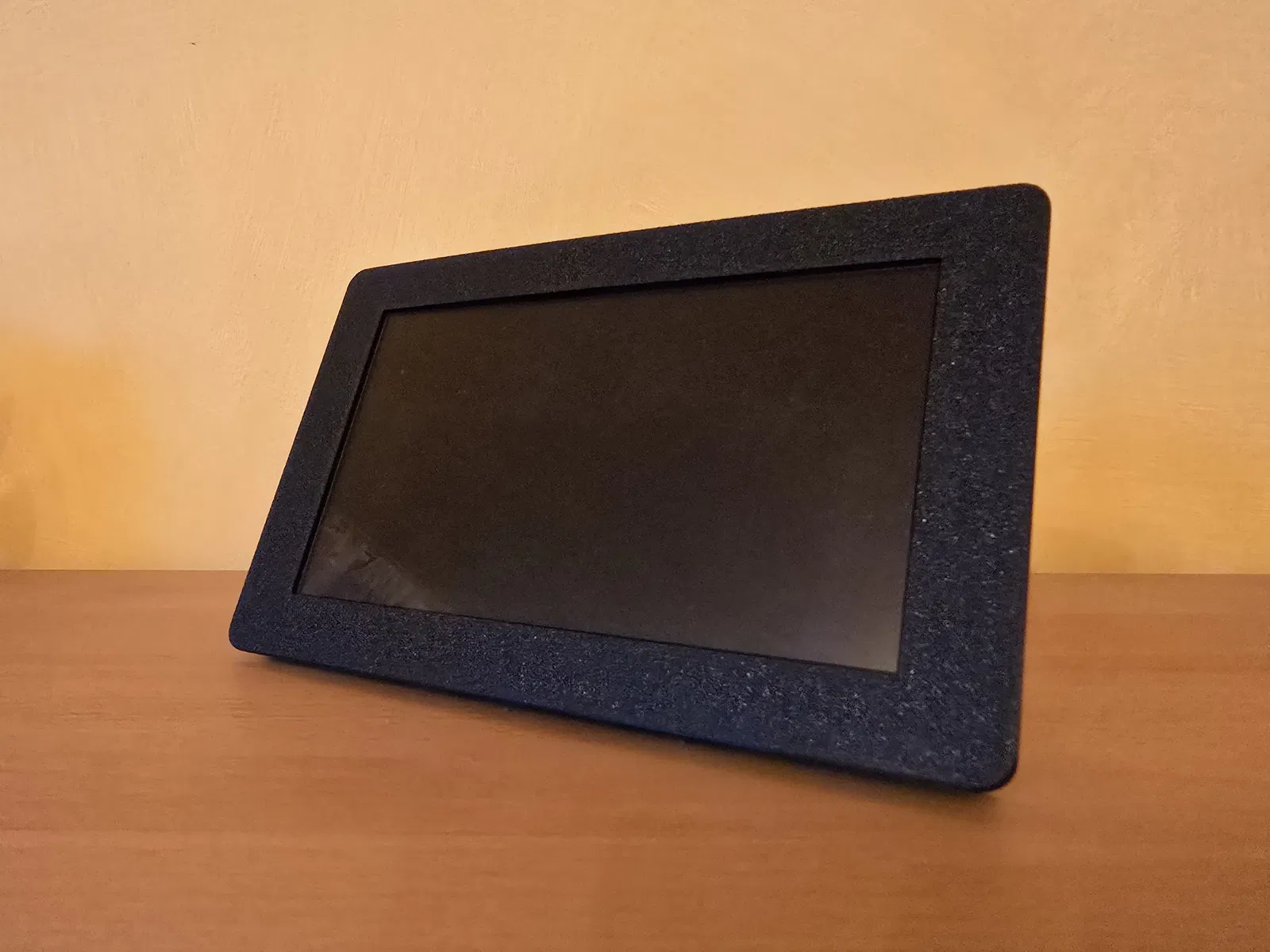

Thiết kế vỏ bảo vệ hoàn thiện cho màn hình cảm ứng Sunton 7inch ESP32-8048S070, đi kèm chân đế để bàn tiện lợi. Mô hình đã được vẽ lại từ đầu, hỗ trợ ren cấy M3 chắc chắn và tối ưu hóa khả năng tản nhiệt. Bao gồm file FreeCAD để tùy chỉnh.
Mô tả
Thiết kế gốc rất tuyệt vời, nhưng mình muốn cải tiến thêm một chút. Vì file STL hiển thị vài lỗi sau khi nhập vào phần mềm CAD, mình quyết định vẽ lại toàn bộ mô hình này.

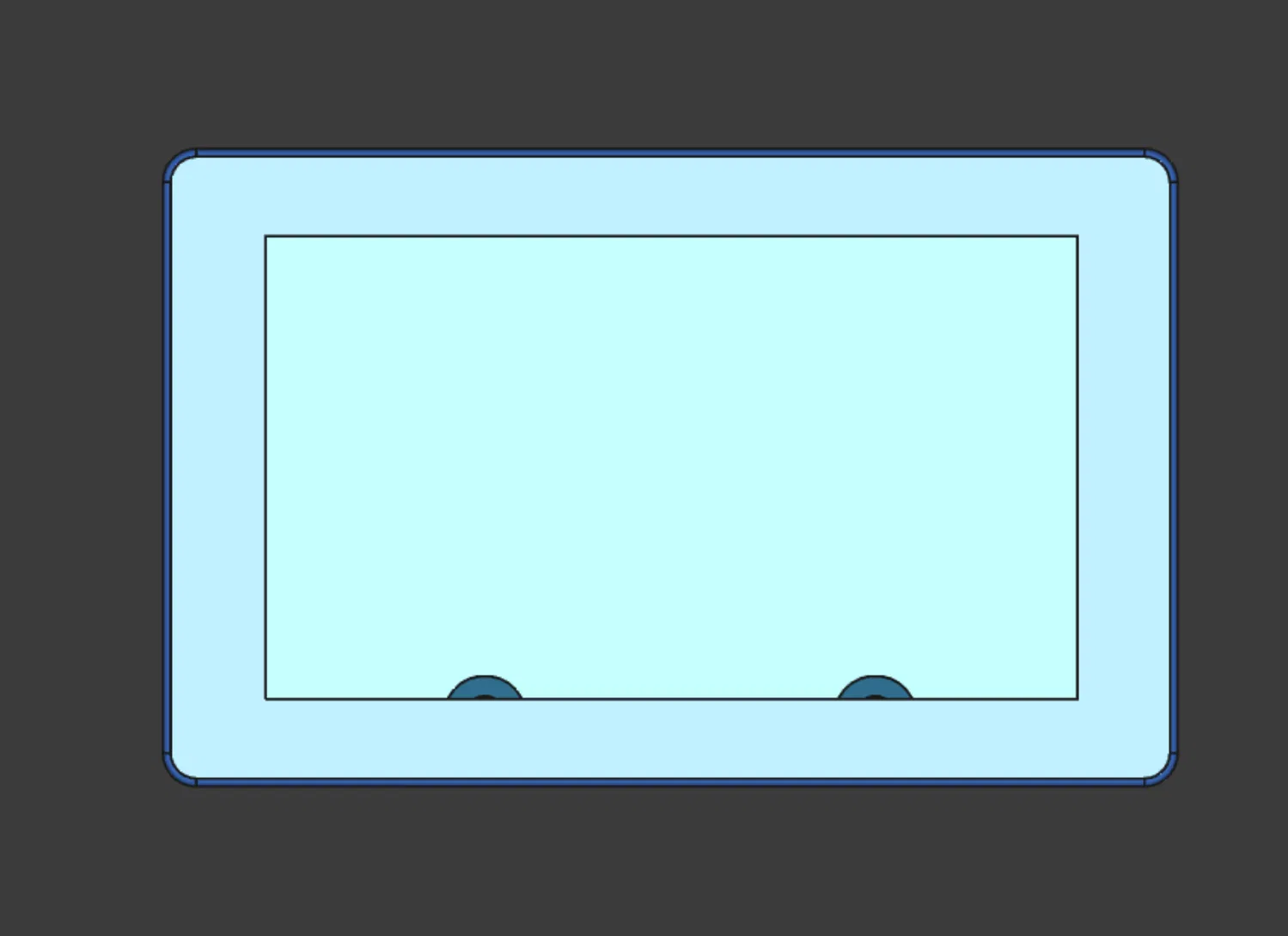

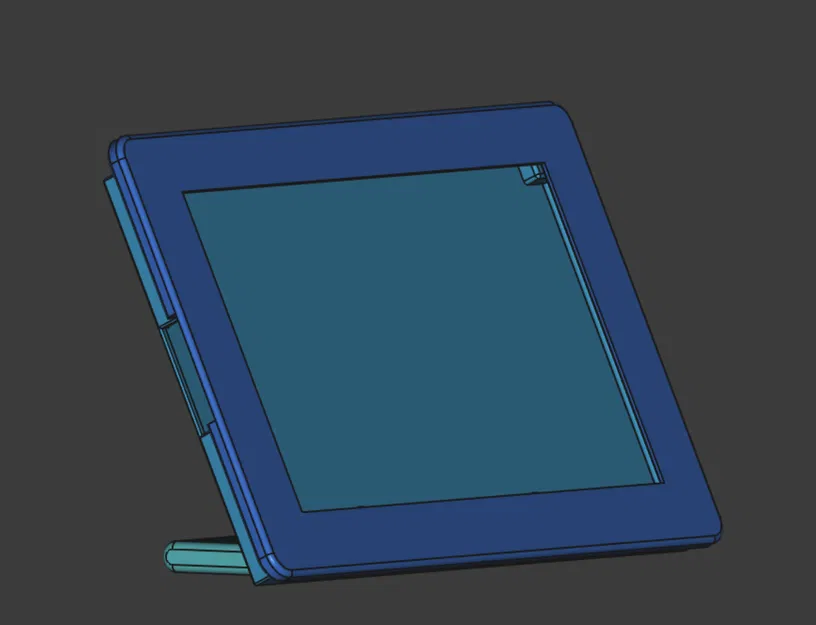

Ở khung trước (Frontframe), các lỗ bắt ốc cho màn hình Sunton đã được tích hợp sẵn ren cấy M3 (thread-inserts).

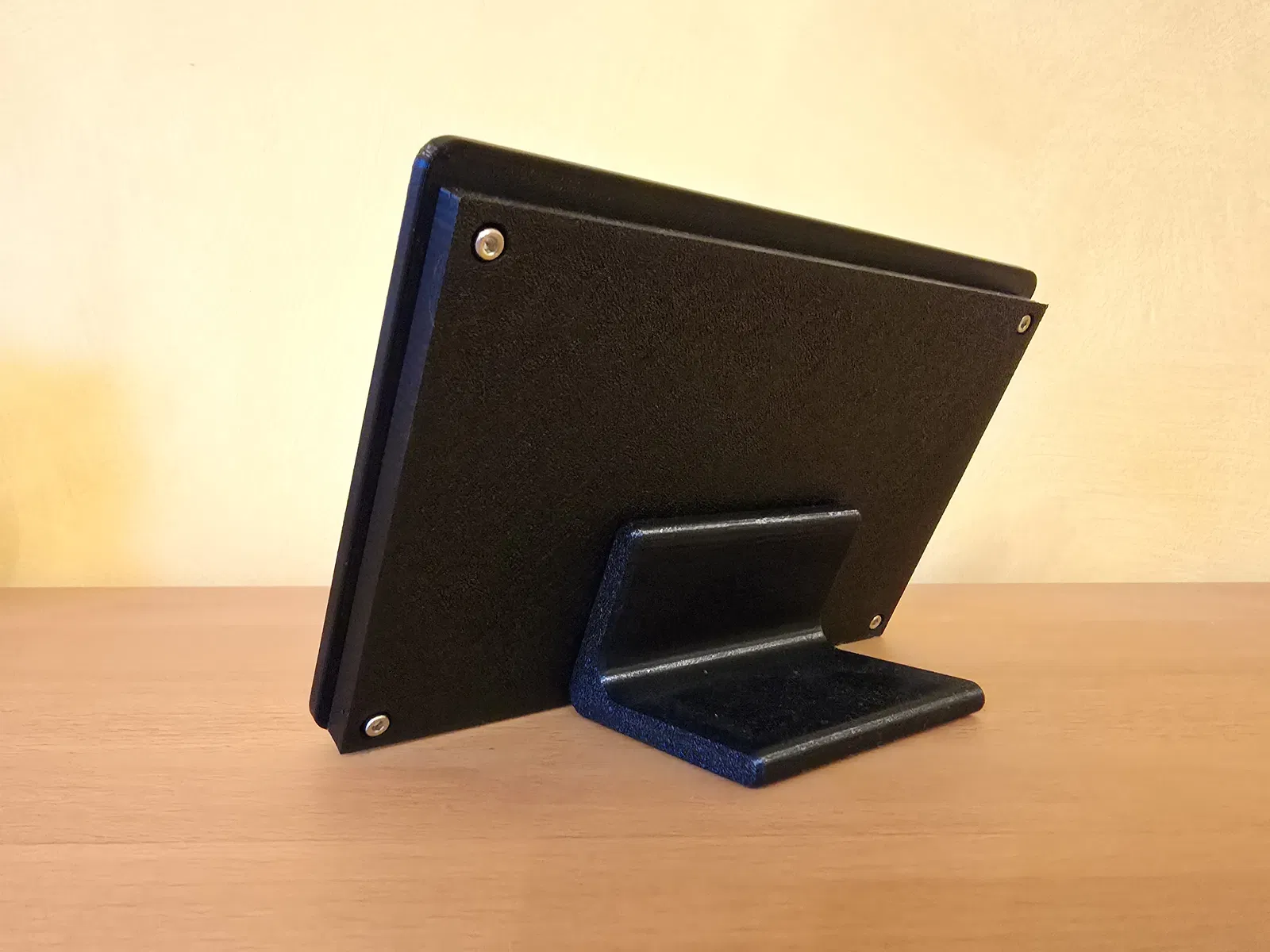

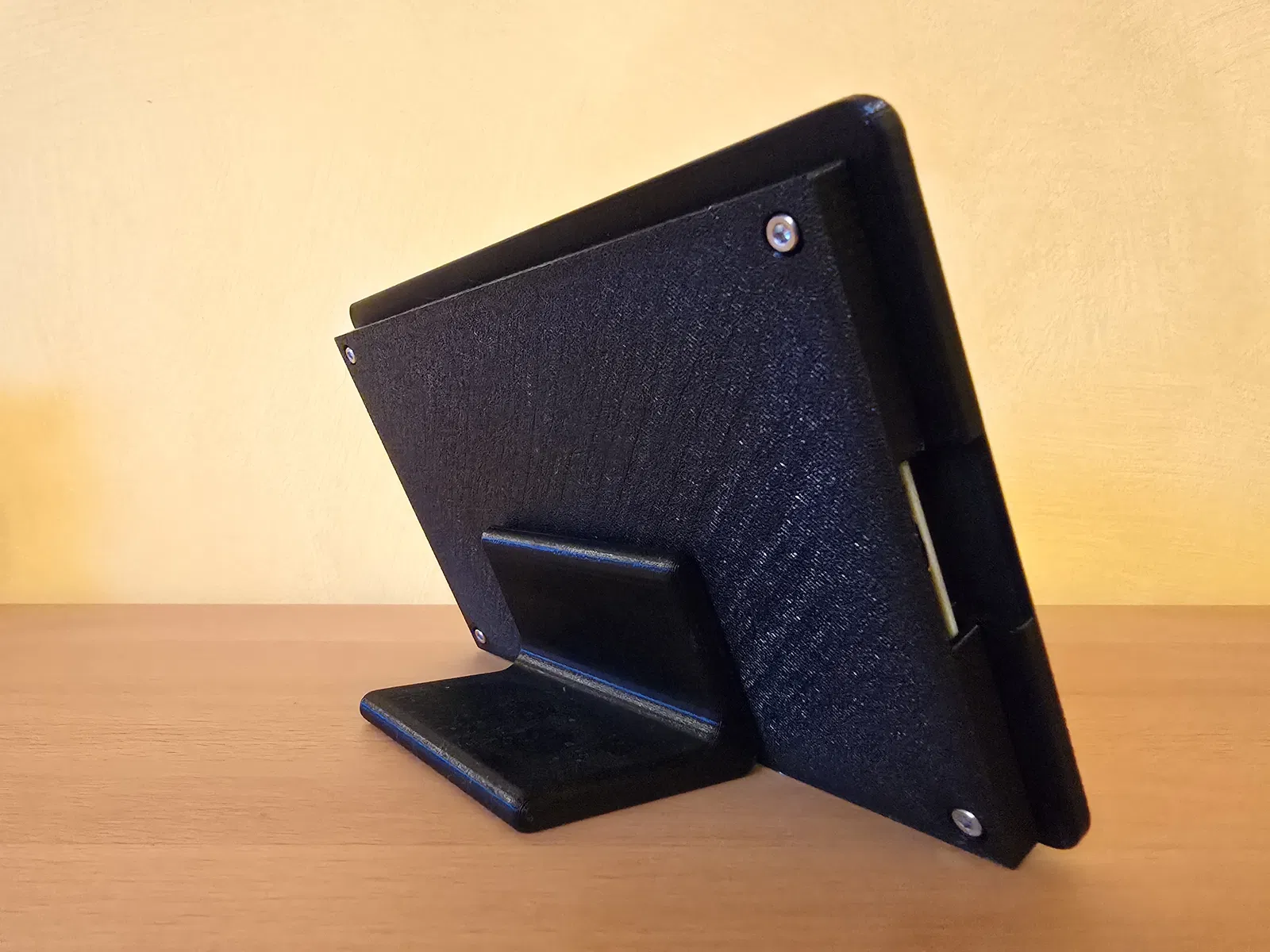

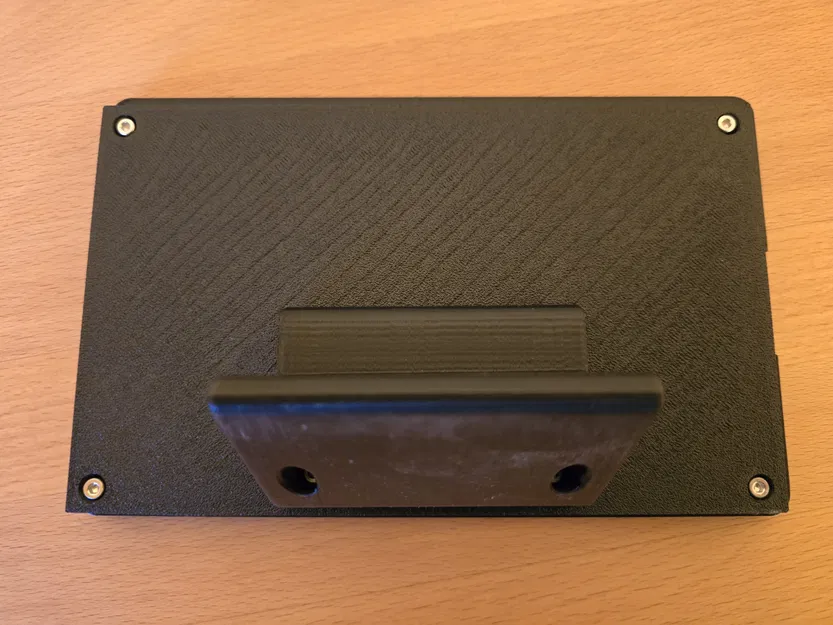

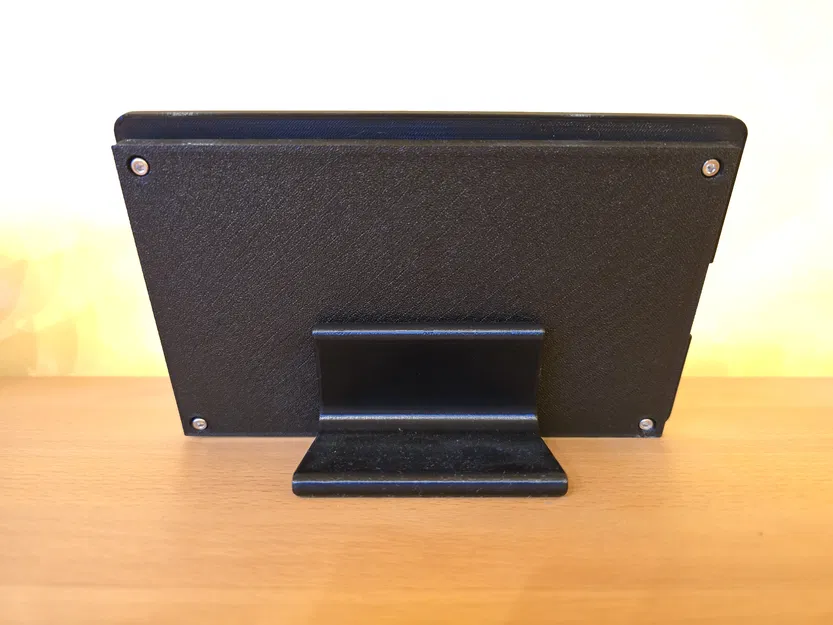

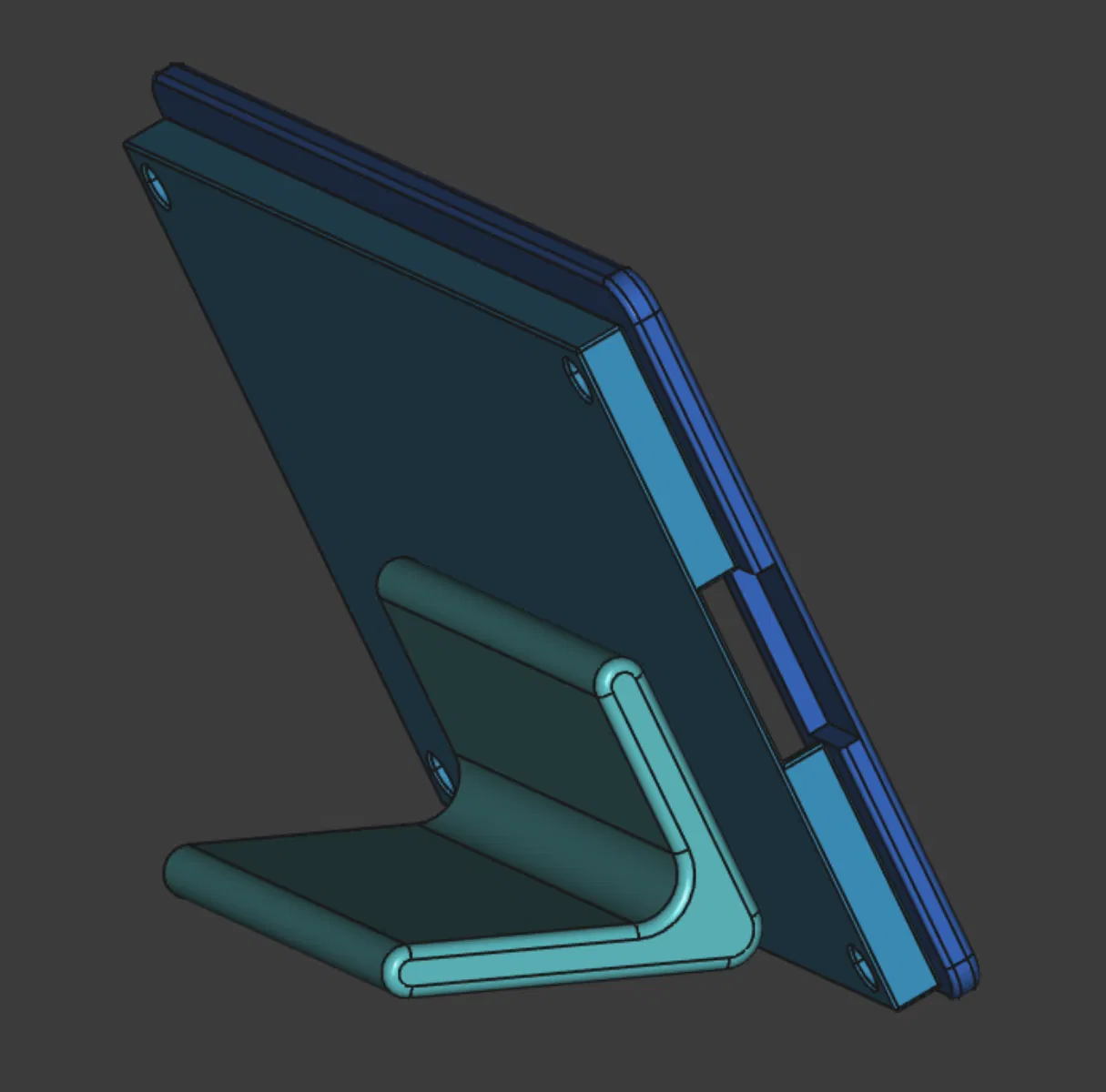

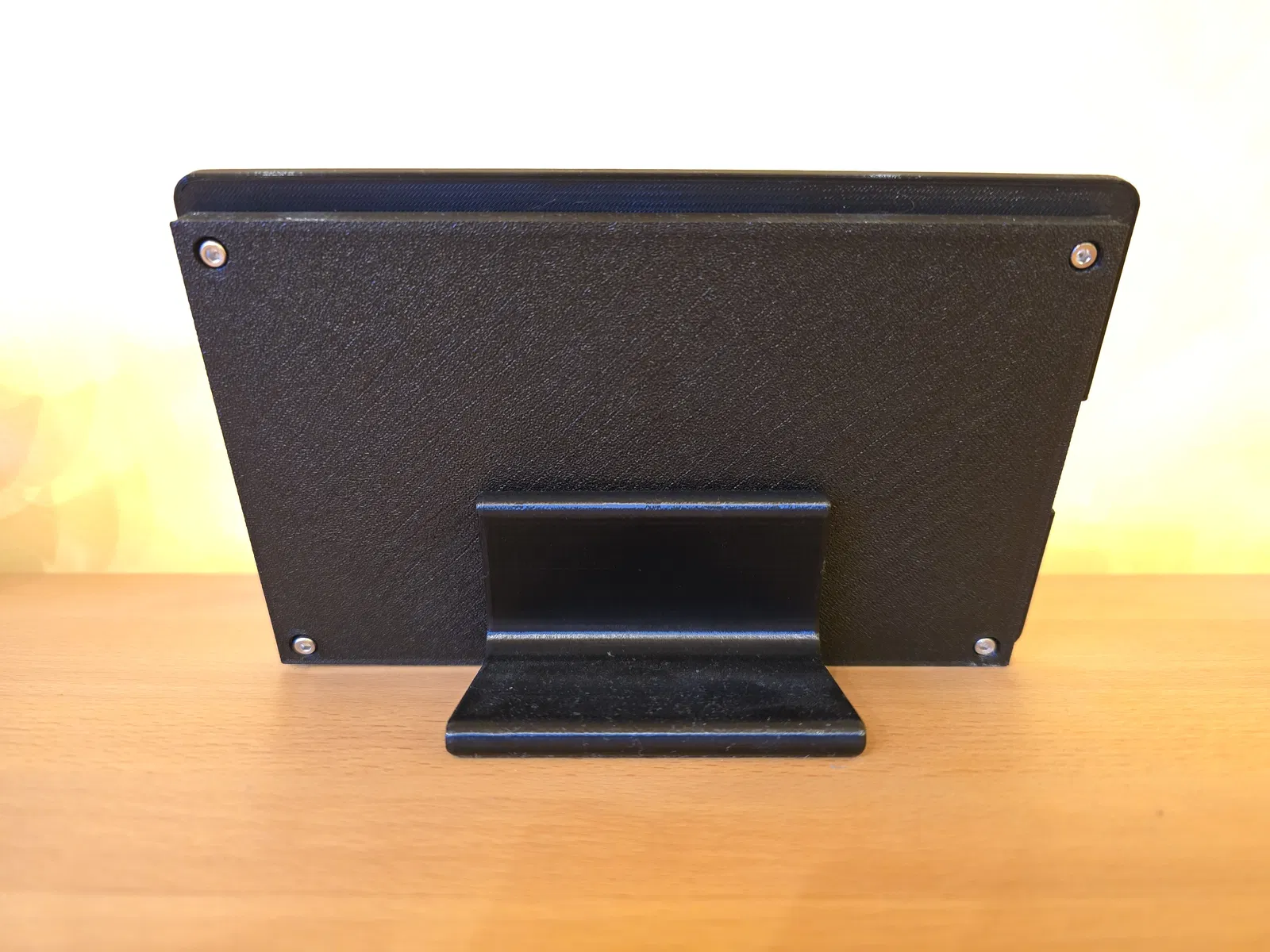

Phần nắp lưng (Backcover) được gia cố thêm hai thanh trợ lực. Nếu bạn dùng giá đỡ, nắp lưng cũng sẽ được trang bị thêm hai ren cấy.

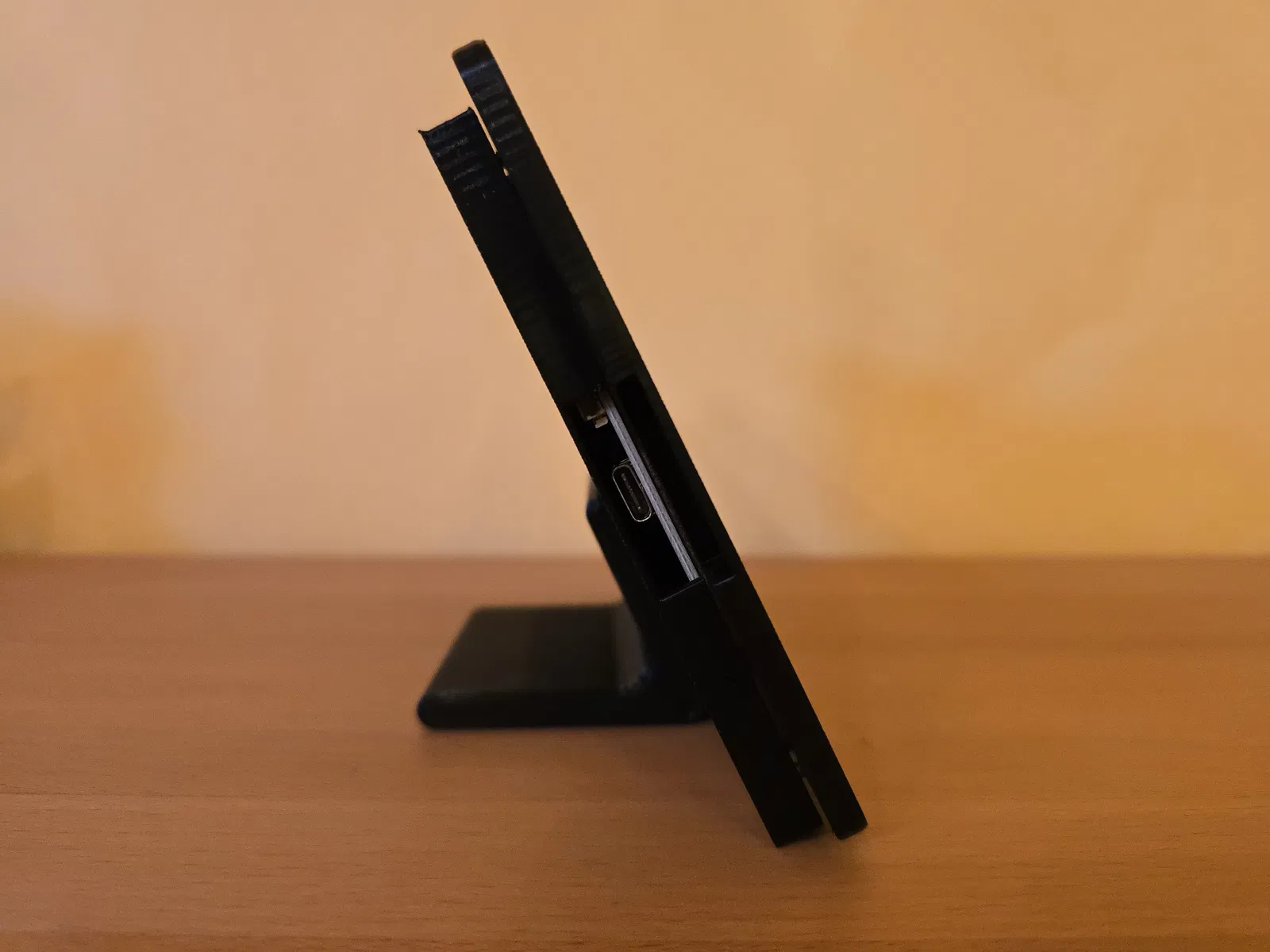

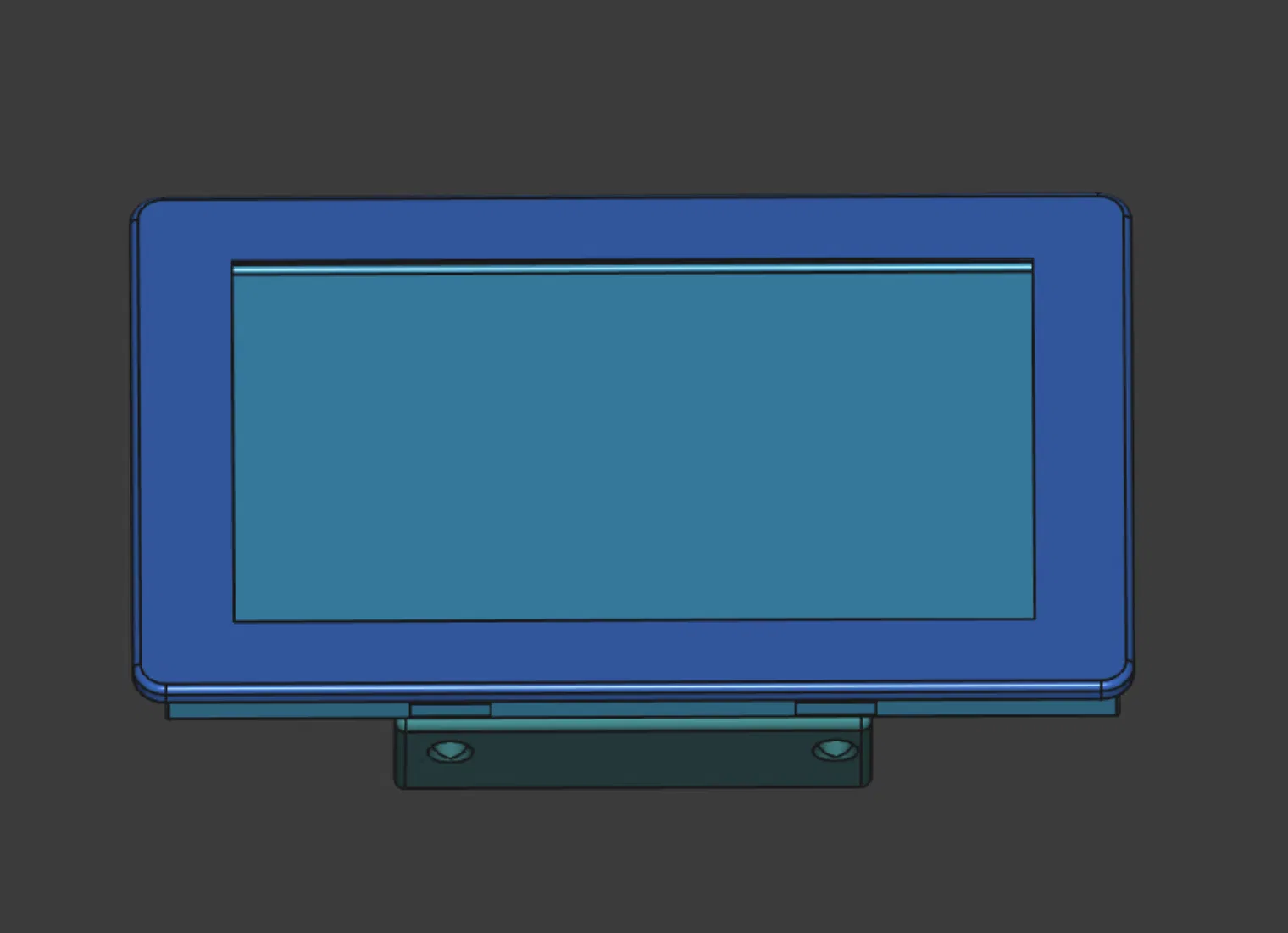

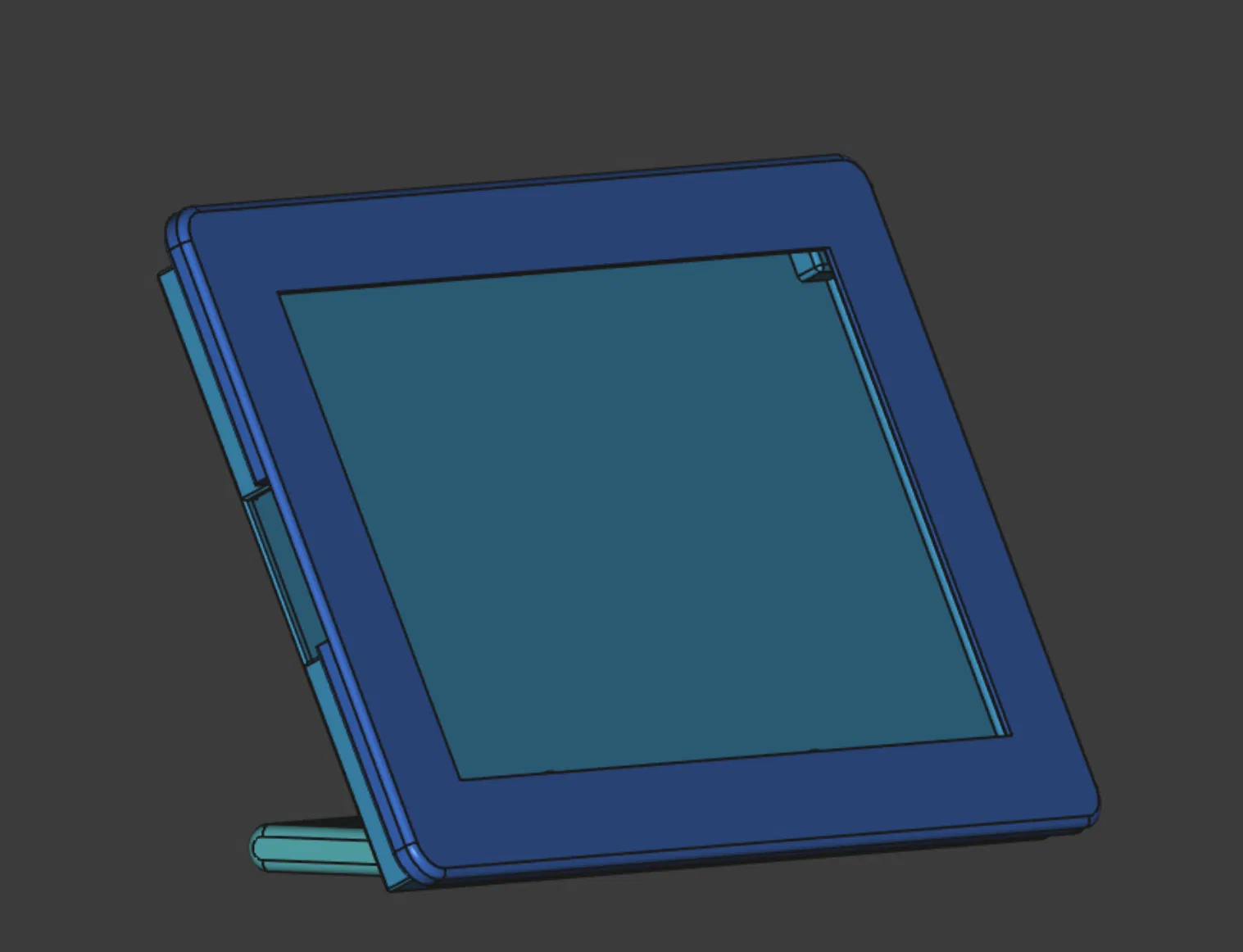

Đối với các ren cấy, mình sử dụng loại Ruthex M3S (d=3,9/4,6mm, l=4,0mm). Mặt trước, màn hình và mặt sau được cố định với nhau bằng 4 ốc M3x8, còn cho phần giá đỡ, mình dùng 2 ốc M3x5. Sẽ có một khe hở nhỏ giữa mặt trước và mặt sau; đây là ý đồ thiết kế để tăng cường lưu thông không khí - nếu bạn thấy không ưng ý, mình đã đính kèm file thiết kế FreeCAD trong dự án này, bạn cứ thoải mái chỉnh sửa nhé.
Mô hình được in bằng nhựa Eryone PLA+ màu đen với độ phân giải lớp in (LH) 0,2mm và đầu phun 0,4mm.
Nếu muốn chắc chắn hơn, bạn có thể dán thêm 2 miếng đệm tự dính dưới chân đế và 2 miếng dưới khung máy.
