Hộp bảo vệ có bản lề cho cảm biến siêu âm HC-SR04

Hộp bảo vệ có bản lề cho cảm biến siêu âm HC-SR04

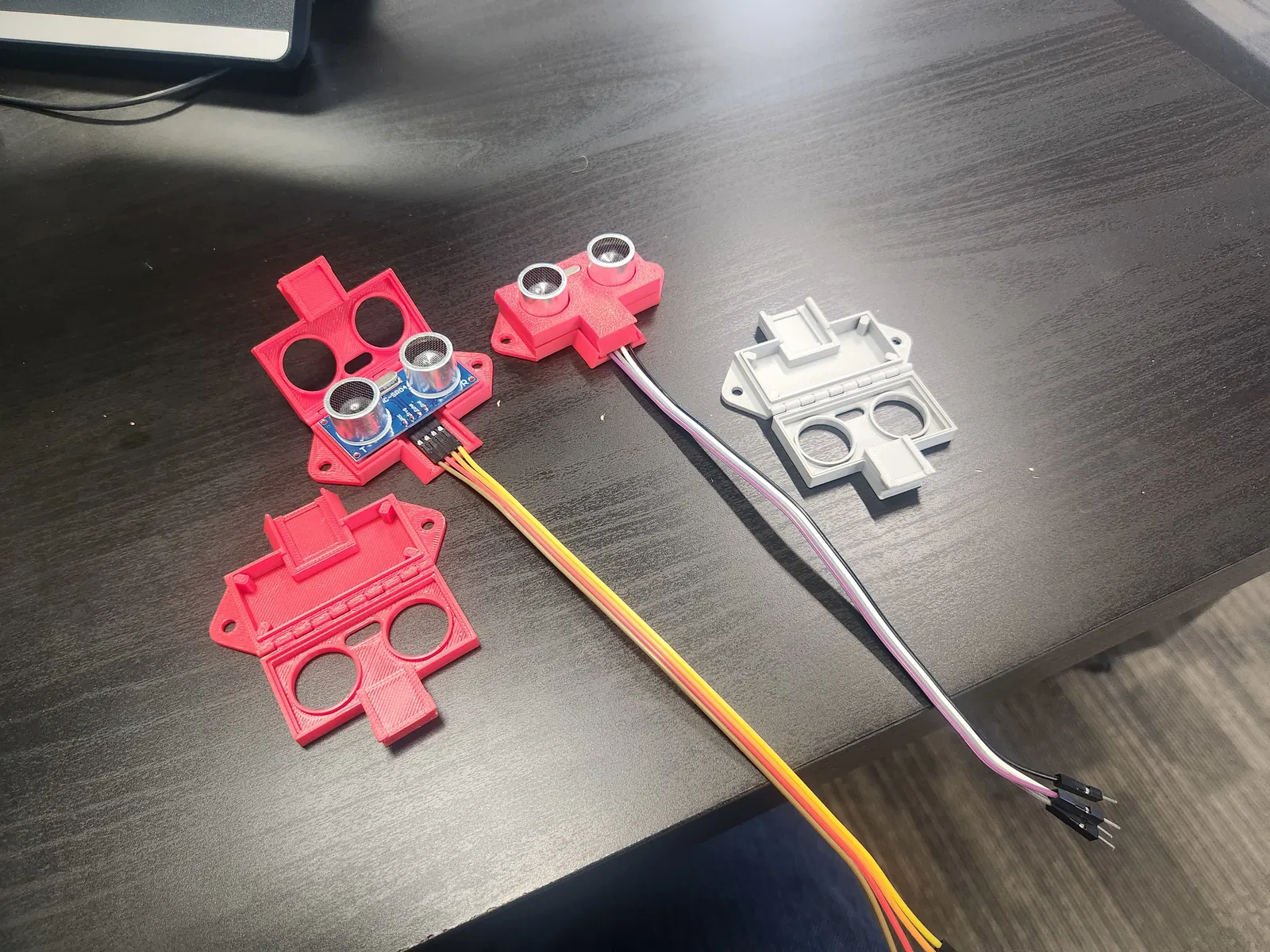

Bạn đang làm việc với các dự án Arduino hoặc robot tự hành và cảm thấy khó chịu khi các dây cắm Dupont cứ bị tuột ra khỏi cảm biến siêu âm HC-SR04? Đừng lo, đây chính là giải pháp in 3D hoàn hảo dành cho bạn. Mẫu thiết kế hộp bảo vệ này được tạo ra để cố định chắc chắn cảm biến HC-SR04, giúp bạn bảo vệ mạch điện và ngăn chặn tình trạng ngắt kết nối ngoài ý muốn trong quá trình vận hành.

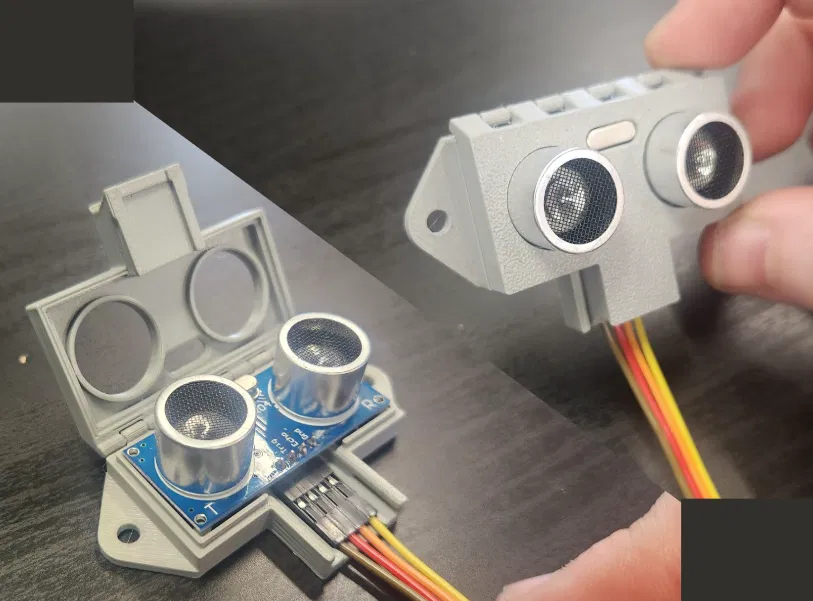

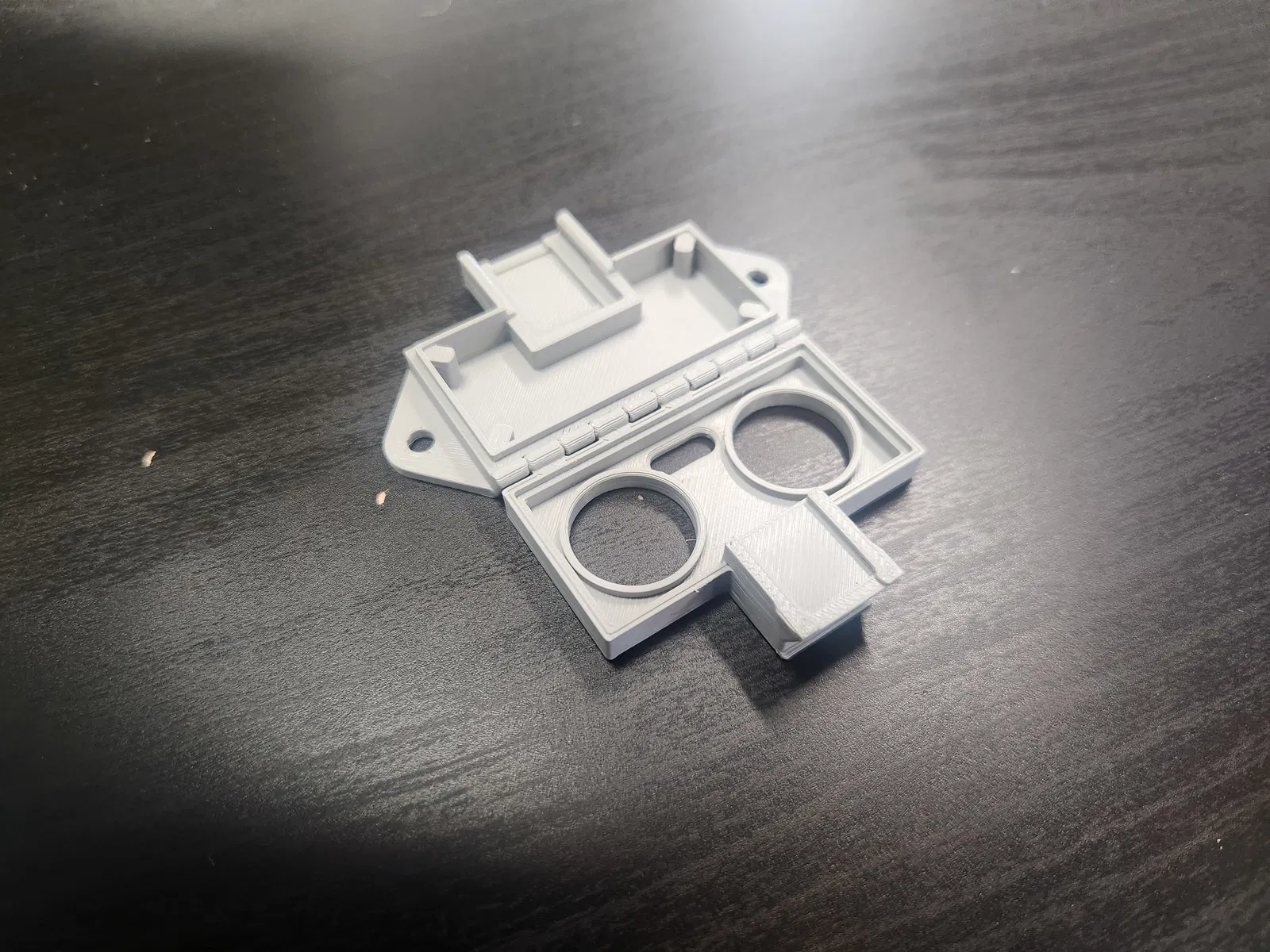

Thiết kế này sử dụng cơ chế bản lề thông minh, cho phép bạn mở ra và đóng lại dễ dàng để lắp đặt cảm biến vào bên trong. Hộp không chỉ giúp định vị cảm biến một cách ngay ngắn, chuyên nghiệp mà còn có các rãnh thiết kế đặc biệt để giữ chặt các dây cáp Dupont, giúp hệ thống dây của bạn gọn gàng và ổn định hơn rất nhiều. Đây là phụ kiện không thể thiếu cho các dự án robot giáo dục hoặc các thiết bị đo khoảng cách cần độ tin cậy cao.

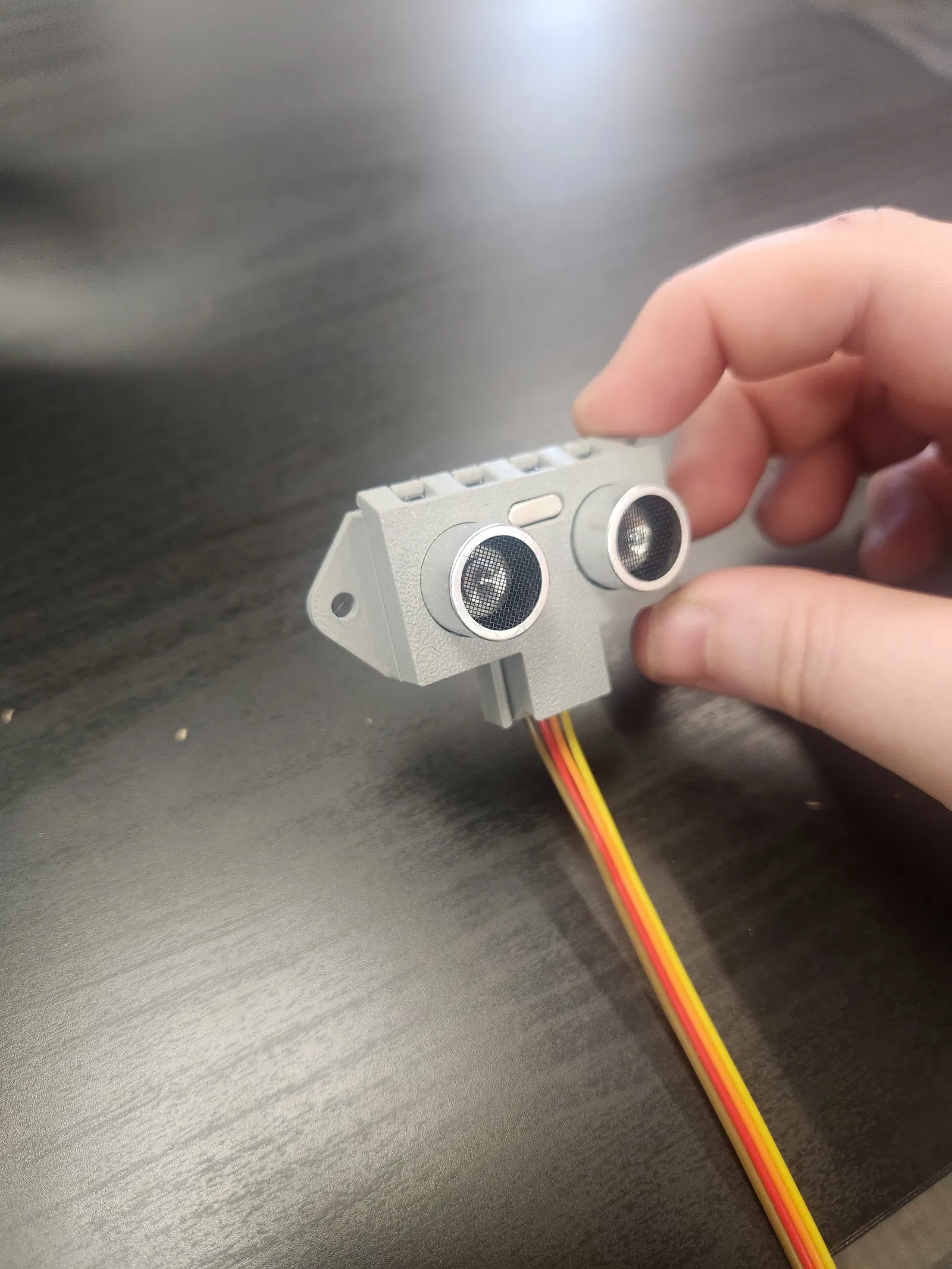

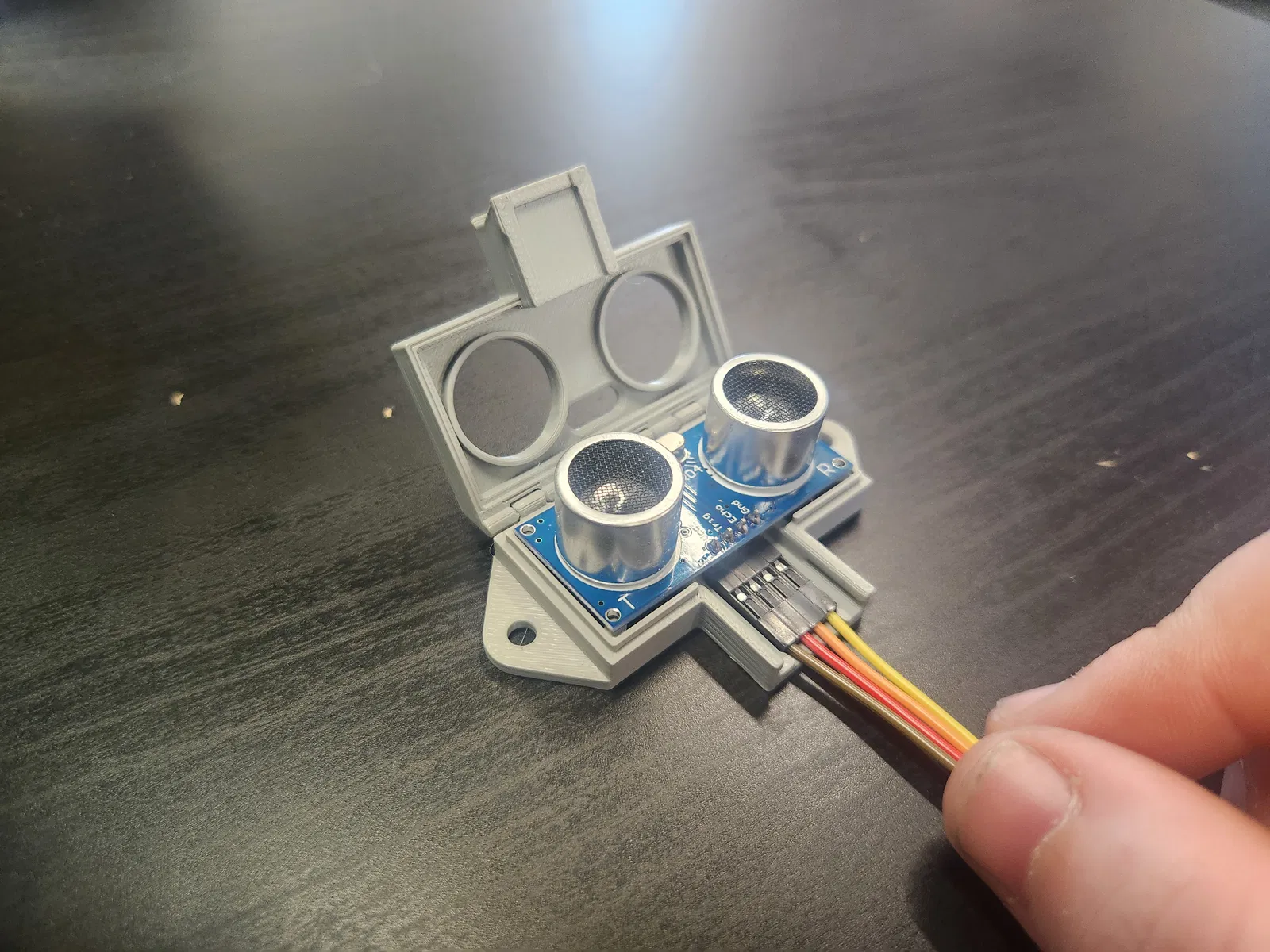

Việc lắp đặt cực kỳ đơn giản và nhanh chóng, ngay cả khi bạn không có kinh nghiệm về kỹ thuật. Bạn chỉ cần đặt cảm biến vào vị trí, đi dây qua khe cố định và gập nắp lại là xong. Mẫu hộp này còn có sẵn các lỗ bắt vít (đường kính 4mm) ở hai bên, giúp bạn dễ dàng gắn cảm biến lên khung robot, xe tự hành hoặc bất kỳ bề mặt nào bạn muốn một cách cực kỳ chắc chắn.

Các đặc điểm và lưu ý khi in 3D:

• Tính năng bảo vệ: Thiết kế dạng hộp đóng giúp che chắn mặt sau của cảm biến, hạn chế va chạm và chập mạch.

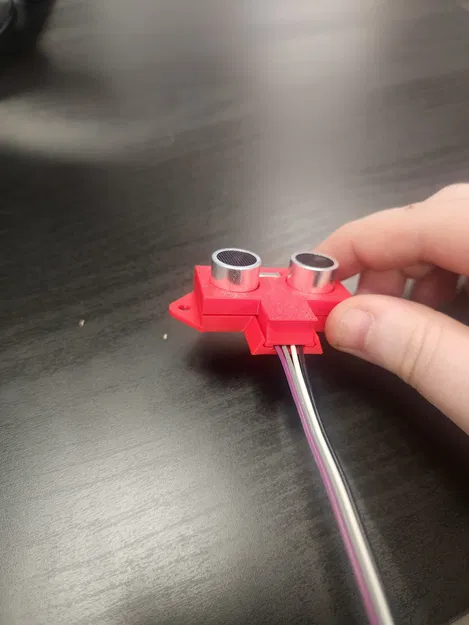

• Giữ dây Dupont: Các khe cắm được tính toán tỉ mỉ để giữ chặt dây, ngăn chặn việc dây bị lỏng do rung lắc khi robot di chuyển.
• Lắp đặt linh hoạt: Có sẵn lỗ vít 4mm giúp bạn gắn cố định lên khung dự án một cách thuận tiện.
• Thông số in khuyến nghị: In với độ dày lớp (layer height) 0.2mm để đảm bảo độ mịn và bền của bản lề. Không cần dùng support (vật liệu hỗ trợ) nếu máy in của bạn hoạt động tốt.
• Độ bền: Nên in bằng nhựa PLA hoặc PETG với mật độ 100% infill để tăng độ cứng cáp cho các khớp nối và phần khung vỏ.
• Lưu ý: Trước khi lắp, hãy kiểm tra kỹ các dây Dupont đã được cắm chặt vào chân cảm biến chưa để đảm bảo tiếp xúc điện tốt nhất trước khi đóng nắp hộp.

Với thiết kế tối ưu này, các dự án 3D của bạn sẽ trở nên chuyên nghiệp và ổn định hơn bao giờ hết, loại bỏ hoàn toàn nỗi lo dây nhợ lằng nhằng hay cảm biến bị lỏng lẻo.
