Quạt tay cầm cơ học Squeeze Fan

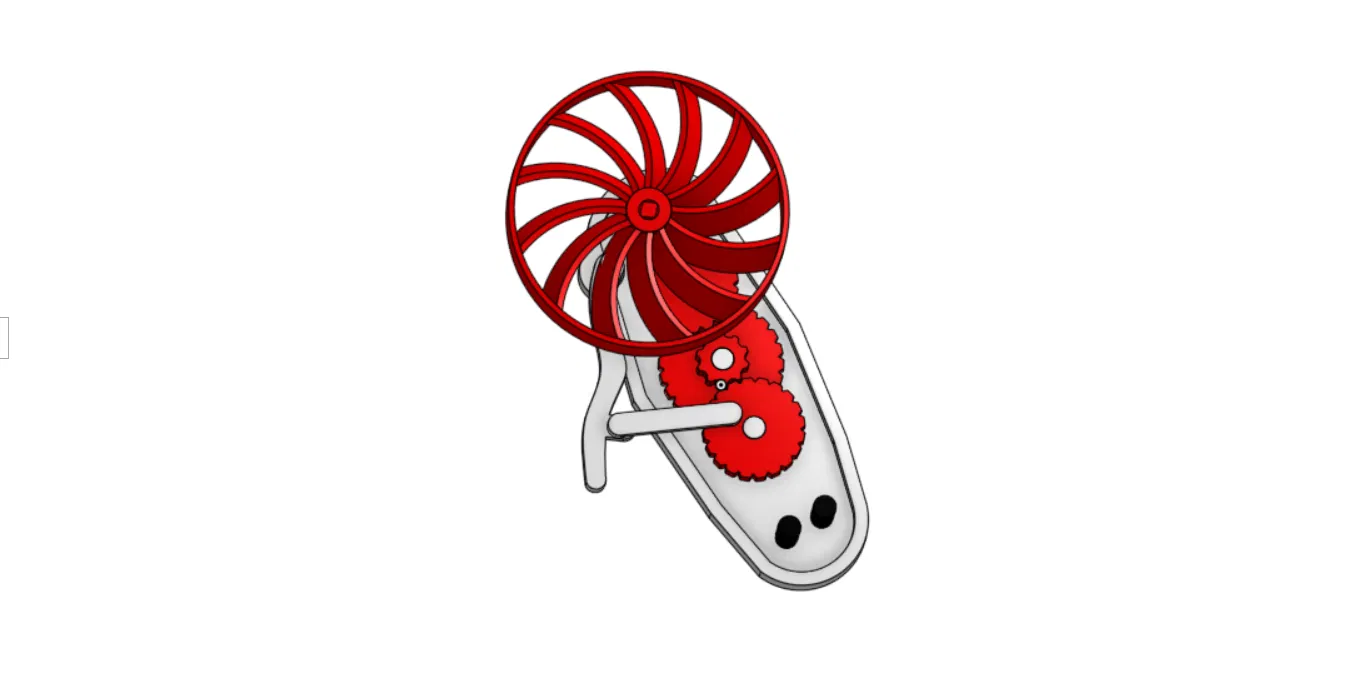

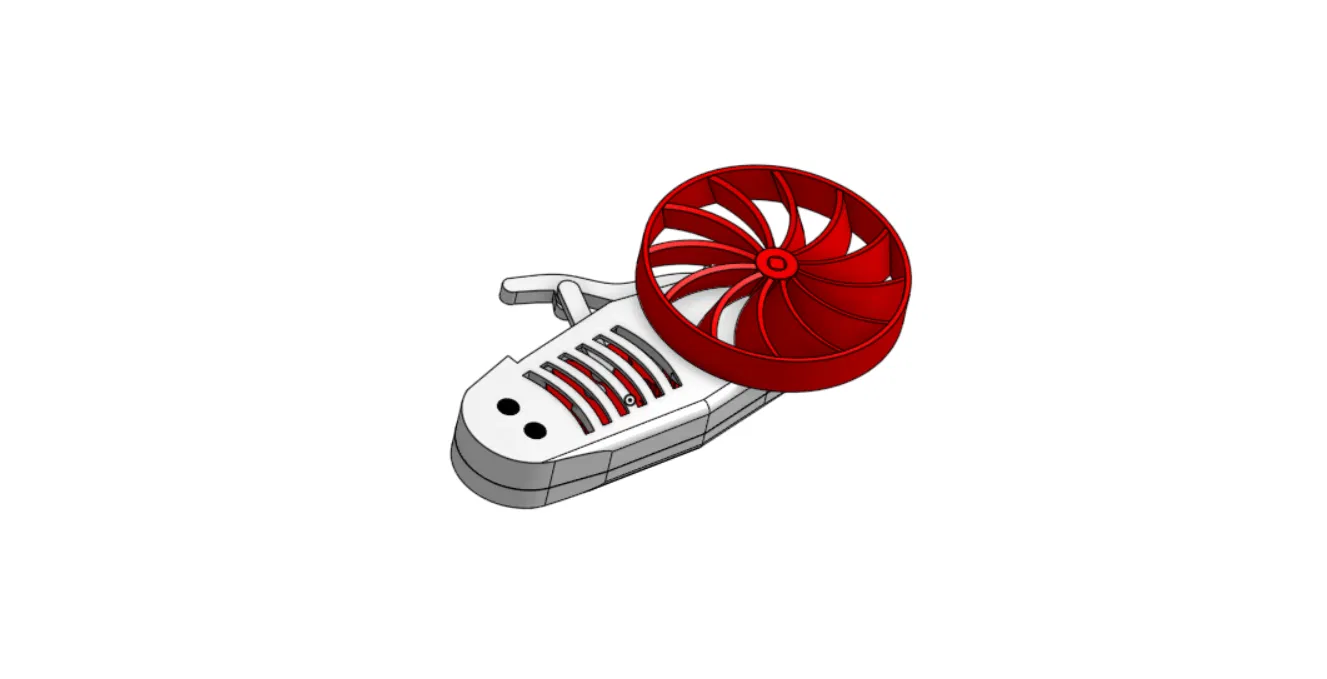

Bạn đang tìm kiếm một dự án in 3D thú vị và đầy tính thử thách? Mẫu Squeeze Fan (quạt cầm tay cơ học) này là một ý tưởng độc đáo dành cho những ai đam mê cơ khí và chuyển động. Đây là một thiết bị quạt nhỏ gọn hoạt động dựa trên cơ chế bóp tay, không cần dùng pin hay điện năng, rất thích hợp để mang theo bên người trong những ngày thời tiết oi bức. Thiết kế bao gồm phần tay cầm có đòn bẩy kết nối với hệ thống bánh răng phức tạp bên trong, giúp chuyển đổi lực bóp của ngón tay thành chuyển động quay tròn tốc độ cao cho cánh quạt.

Mặc dù đây là một thiết kế sáng tạo, nhưng cần lưu ý rằng cơ cấu vận hành của nó đòi hỏi độ chính xác cao khi in ấn và lắp ráp. Vì các bộ phận chuyển động liên kết với nhau bằng các khớp bánh răng, bạn cần đảm bảo các chi tiết được in sắc nét, không bị dính nhựa hay cong vênh. Việc kiểm tra và tinh chỉnh file thiết kế trước khi in là rất quan trọng để đảm bảo quạt có thể vận hành trơn tru mà không bị kẹt. Đây là một dự án tuyệt vời để bạn rèn luyện kỹ năng in các chi tiết máy nhỏ và cơ cấu truyền động cơ học.

Một số lưu ý quan trọng khi bạn quyết định in và lắp ráp dự án này:

• Cơ chế chuyển động: Hệ thống bánh răng bên trong yêu cầu độ dung sai (tolerance) rất chuẩn, vì vậy hãy in thử từng phần nhỏ để kiểm tra độ khớp trước khi in toàn bộ bộ phận.
• Vật liệu khuyên dùng: Nên sử dụng nhựa PLA có độ cứng tốt để các bánh răng không bị mòn hoặc biến dạng khi tác động lực liên tục.
• Thiết lập in 3D: Cần ưu tiên độ dày layer thấp (khoảng 0.12mm - 0.16mm) để bề mặt răng cưa được mịn màng, giúp giảm ma sát khi quạt vận hành.
• Hỗ trợ (Support): Cẩn thận khi thiết lập support cho các khớp nối, tránh để tàn dư nhựa làm kẹt chuyển động của hệ thống bánh răng bên trong.
• Vệ sinh sau in: Sau khi in xong, hãy loại bỏ sạch các mảnh nhựa thừa và có thể sử dụng thêm một chút dầu bôi trơn chuyên dụng cho nhựa để giúp các bánh răng quay mượt mà hơn.
• Lưu ý an toàn: Vì cánh quạt quay tốc độ cao, hãy đảm bảo các phần vỏ ngoài được in cứng cáp để bảo vệ tay người dùng trong quá trình sử dụng.

Hy vọng với dự án này, các bạn sẽ có thêm những trải nghiệm thú vị khi tự tay lắp ráp một món đồ chơi cơ học đầy tiện ích cho riêng mình.
