Nút vặn, Núm xoay và Hạt trang trí tùy chỉnh (OpenSCAD)

Ban đầu mình chỉ cần một cái núm xoay đơn giản cho bu lông ¼-20, rồi từ đó phát triển thêm… Mình quyết định làm một thiết kế có thể tùy chỉnh, giúp mình tạo bất kỳ loại đai ốc hay núm xoay có vân nào, với bất kỳ loại ren (hoặc không ren) nào mình cần trong tương lai mà không phải dựng hình lại, chỉ cần nhấn, điều chỉnh, in và dùng thôi.

Đây không hẳn là tác phẩm do mình thiết kế hoàn toàn, mà thiên về lắp ráp và lập trình tham số hơn. Nó phụ thuộc rất nhiều vào thư viện BOSL2 của OpenSCAD cho cả phần ren và phần tạo vân.

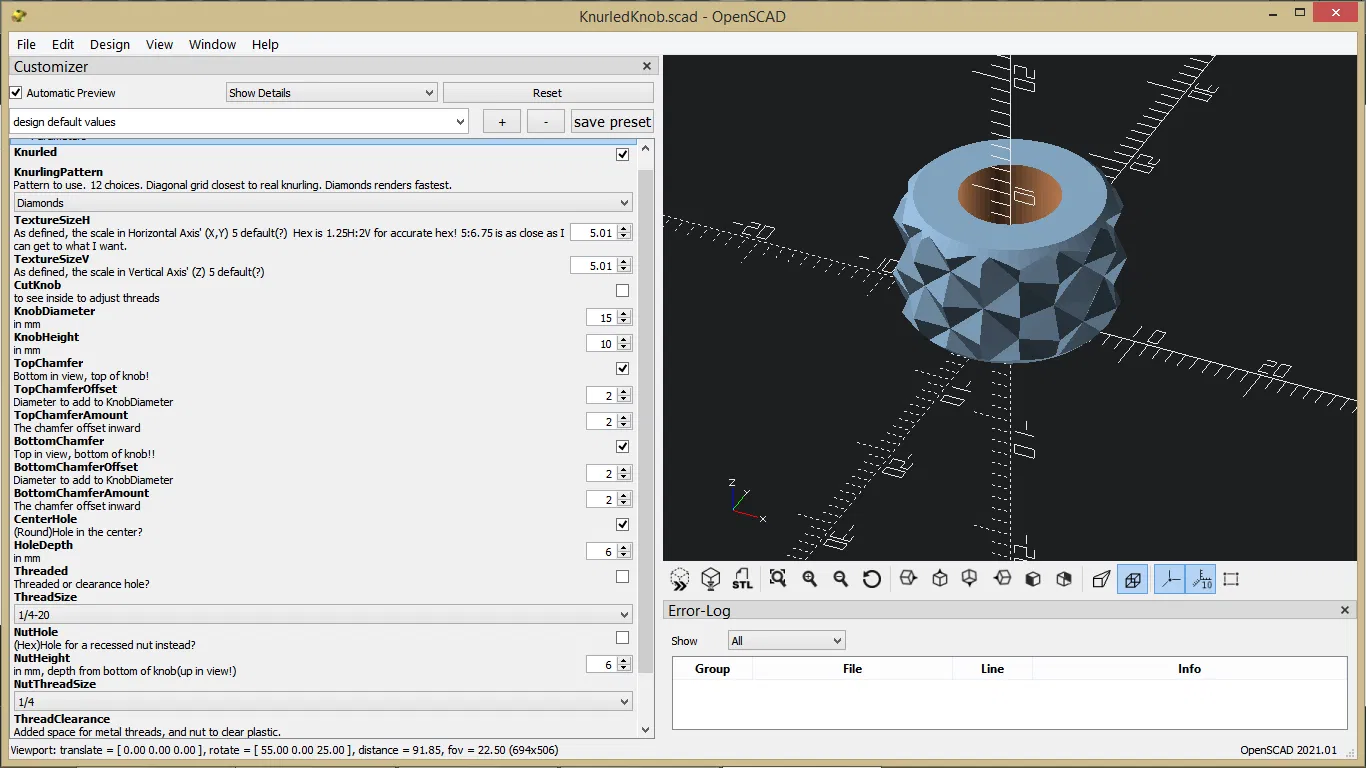

Các thiết lập sẵn (presets) cho hầu hết các loại ren hệ mét và SAE phổ biến cùng với kích thước hở (clearance) cho lỗ và đai ốc đã được tích hợp sẵn trong menu, ngoài ra bạn cũng có thể chọn bất kỳ loại nào khác từ BOSL2.

Bạn có thể điều chỉnh:

• Kiểu họa tiết vân bề mặt.

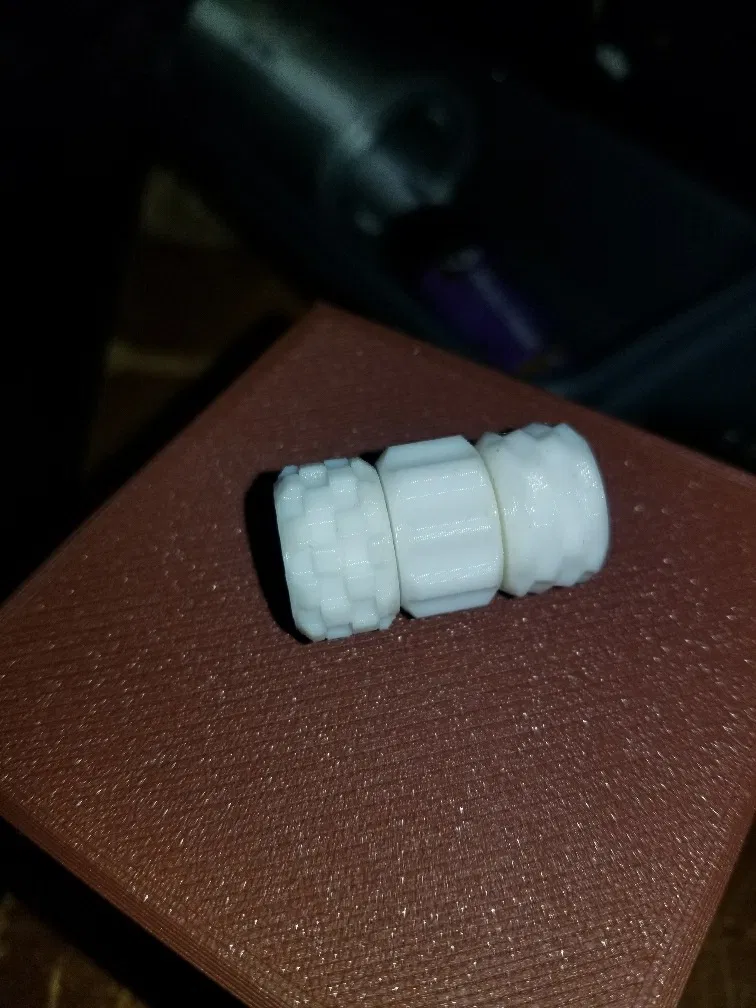

• Ngoài ra, mình đã bao gồm 12 kiểu vân mà mình ưng ý nhất.
• Chiều cao, đường kính.
• Kích thước ren, lỗ tròn hoặc khoang chứa đai ốc lục giác, hoặc kết hợp cả hai.
• Độ sâu của lỗ hoặc đai ốc: xuyên qua hoặc lỗ mù.
• Lỗ ren hoặc lỗ thông thường.
• Bộ điều chỉnh độ hở bổ sung.
• Độ vát (chamfer) ở trên và dưới, cùng với độ lệch đường kính.
• Kích thước/tỉ lệ của họa tiết vân!

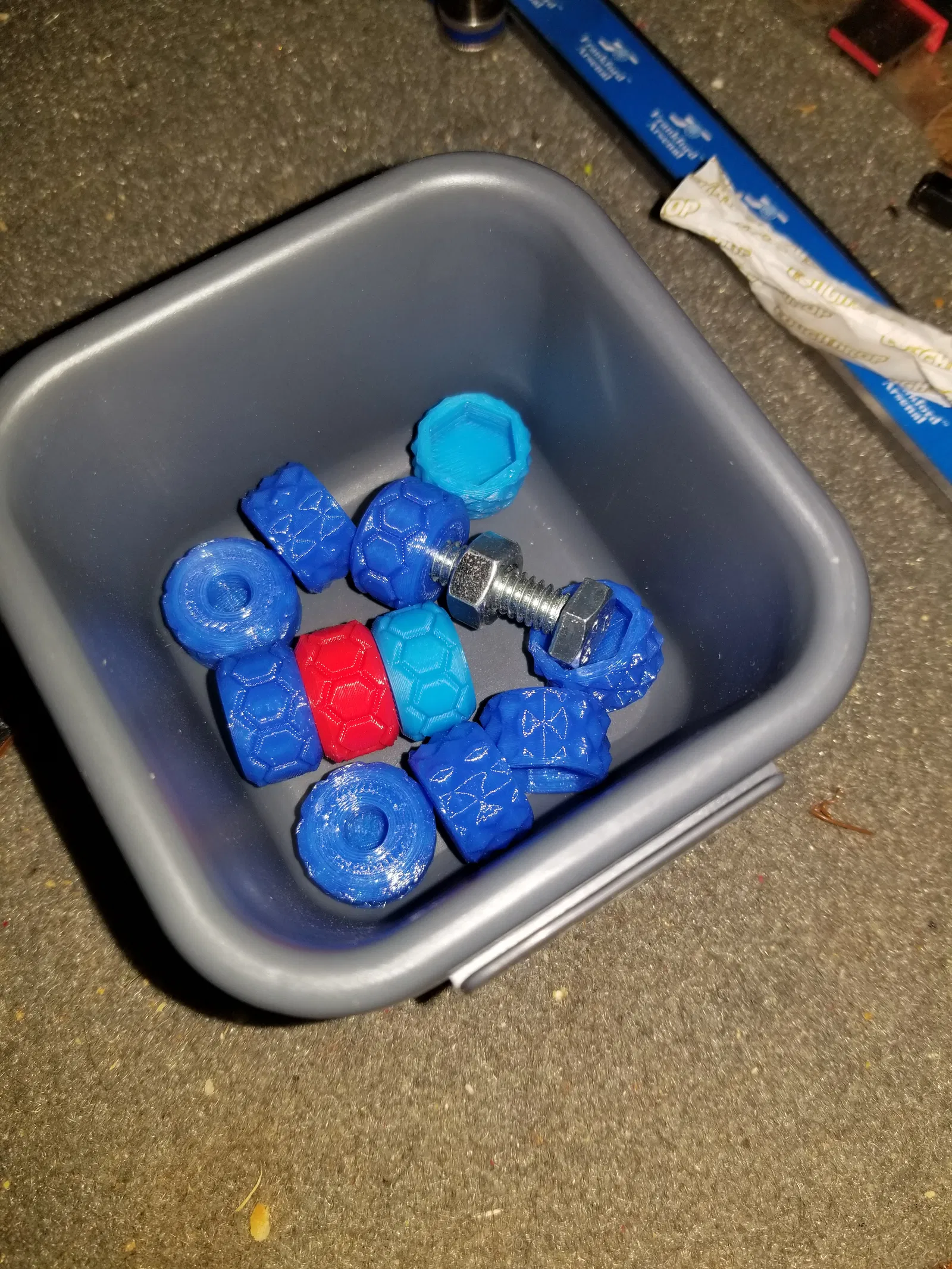

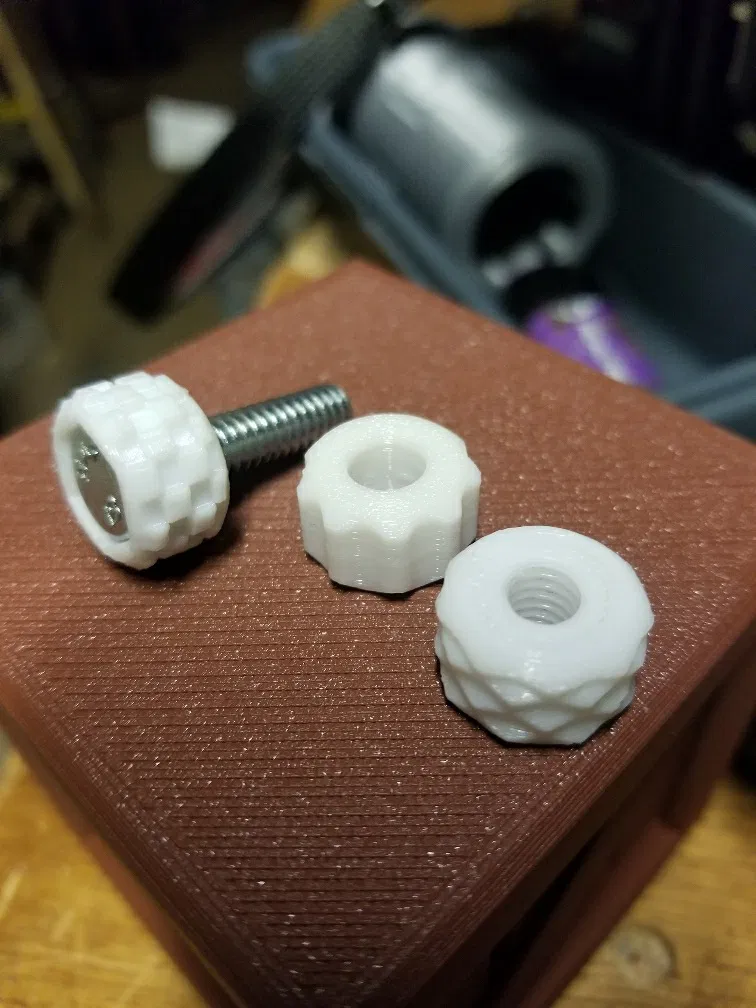

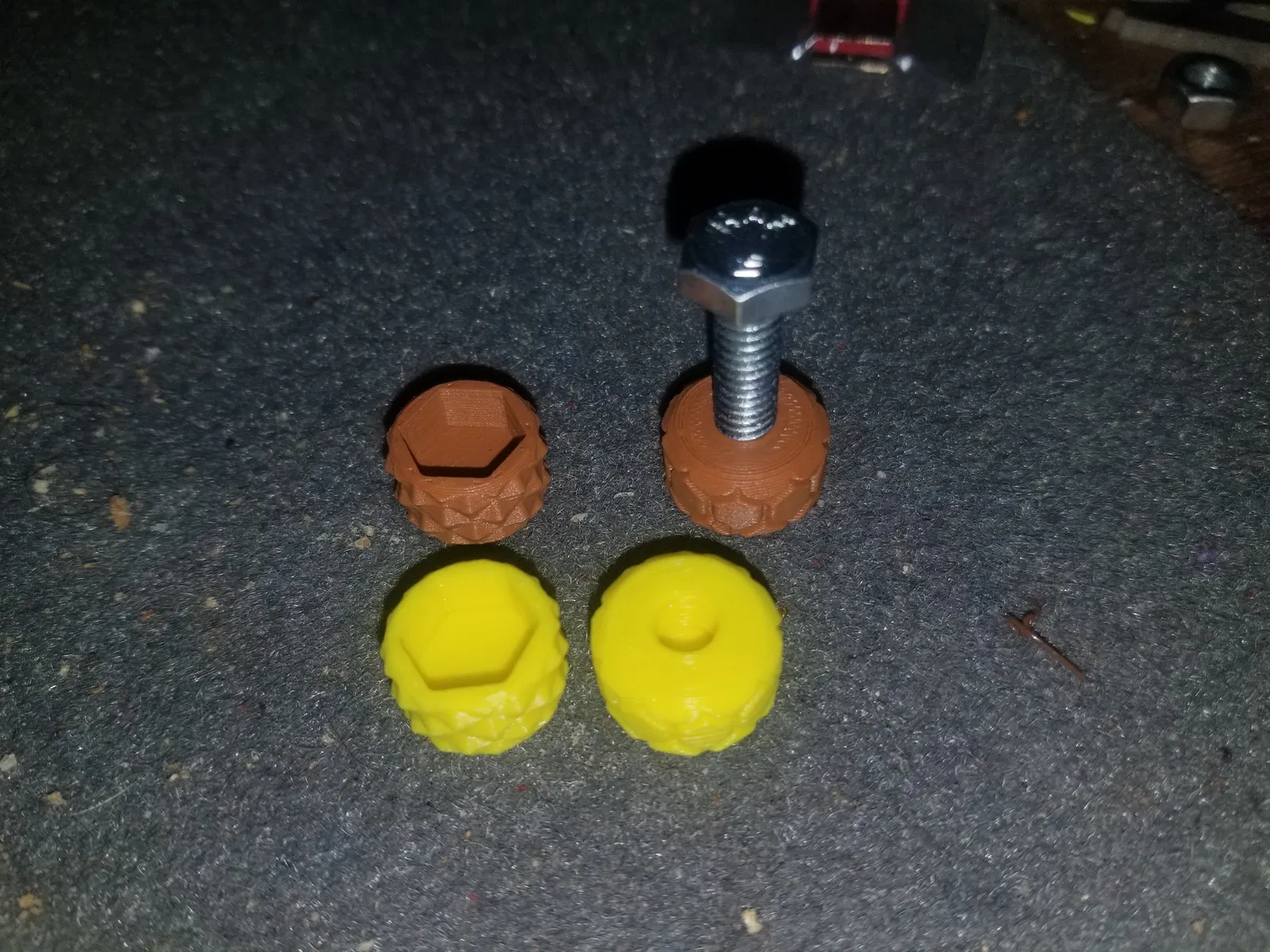

Trong các file STL, mình đã bao gồm một vài biến thể mà mình đã làm cho phần cứng ¼-20, và mỗi loại ren tiêu chuẩn kèm theo 1 mẫu núm vặn Universal Cap Knob (UCK) kích thước 10mmx15mm họa tiết ô vuông (M8, M10 sẽ được cộng thêm 2mm đường kính!). UCK là loại núm có lỗ tròn thông suốt VÀ một lỗ đai ốc lục giác sâu 6mm. Có thể dùng với bu lông xuyên qua hoặc nhét đai ốc vào để đáp ứng cả hai nhu cầu.

Mình không có thời gian để render hết mọi biến thể, và cũng không biết chọn mẫu nào để làm thêm các biến thể phổ thông khác về kích thước và ren… Nhưng nếu bạn nào không có điều kiện chạy OpenSCAD mà cần một vài biến thể, cứ cho mình biết nhé, mình sẽ cố gắng xuất file STL và cập nhật thêm vào đây. :-)

Khi nào có thời gian, mình sẽ cố gắng bổ sung thêm nhiều mẫu nữa.

Mình đang in các mẫu này trực tiếp, không dùng brim, bằng nhựa PLA hoặc PETG, với độ phân giải lớp in từ 0.2 đến 0.25mm, tất cả đều cho ra độ chi tiết rất tốt cho phần ren. Độ vừa vặn, ít nhất là với phần cứng ¼-20 (mình không có sẵn loại khác để thử), là rất chuẩn, gần như giống hệt với đai ốc và bu lông mua ở cửa hàng, có thể chặt hơn một chút nhưng không hề bị “kẹt”. Tất nhiên là bạn hoàn toàn có thể điều chỉnh điều đó trong phần customizer. :-)
