Sovol Zero - Bản lề cửa 270 độ có thể tháo rời (không cần thêm ốc vít/support)

MOD CHO SOVOL ZERO

Bản lề 270°, dễ dàng tháo rời, không cần thêm ốc vít hay support. Rất mong nhận được góp ý từ các bạn.

NÓ LÀ CÁI GÌ VẬY?

Mình nghĩ tất cả máy in đều nên có bản lề mở được 270 độ, đặc biệt là mấy con có cửa kính. Nếu máy không đặt sát tường, bạn nên mở cửa cho gọn. Còn nếu bạn đang in mà muốn tháo hẳn cửa ra cho thoáng thì sao không làm luôn?

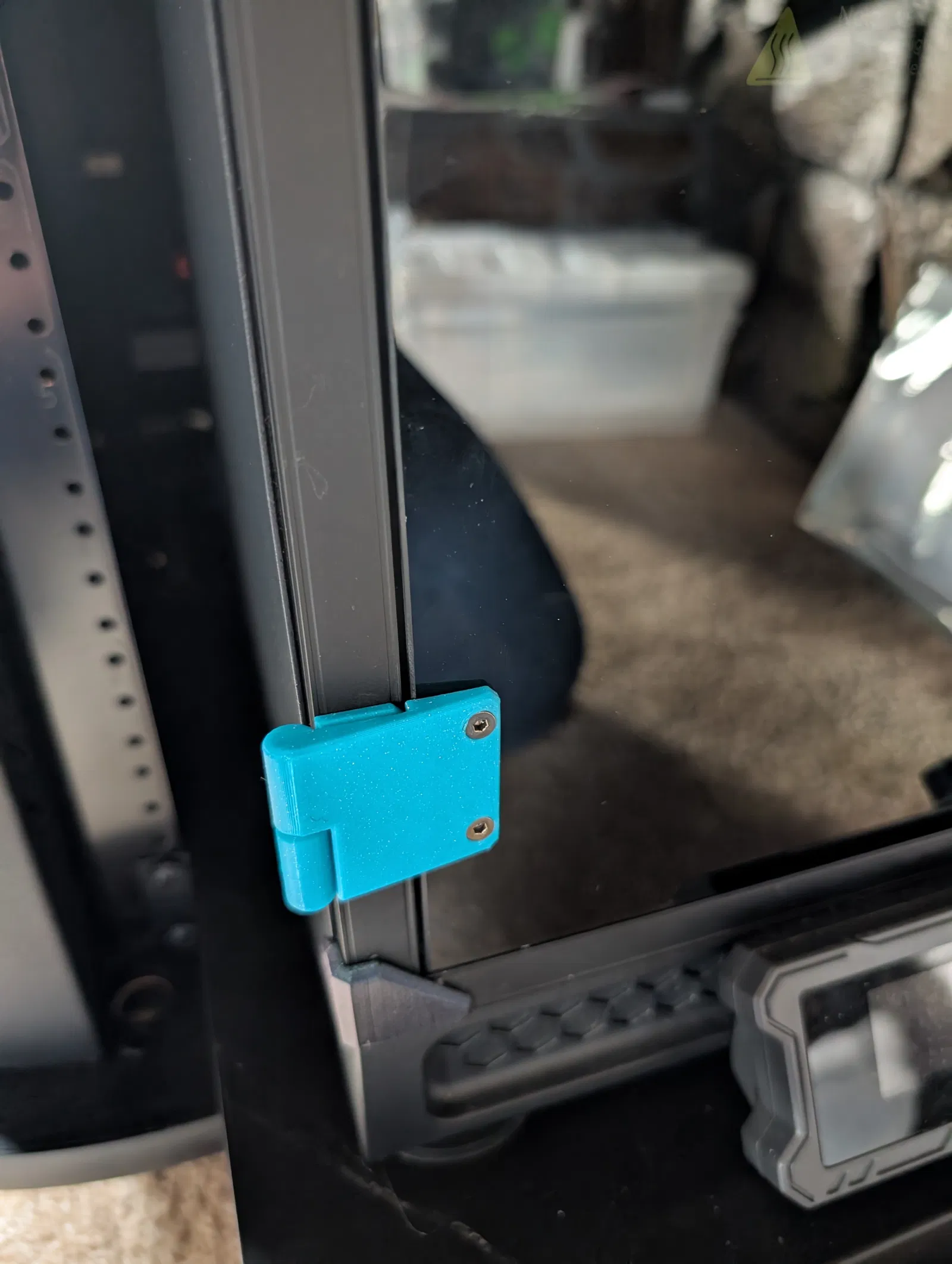

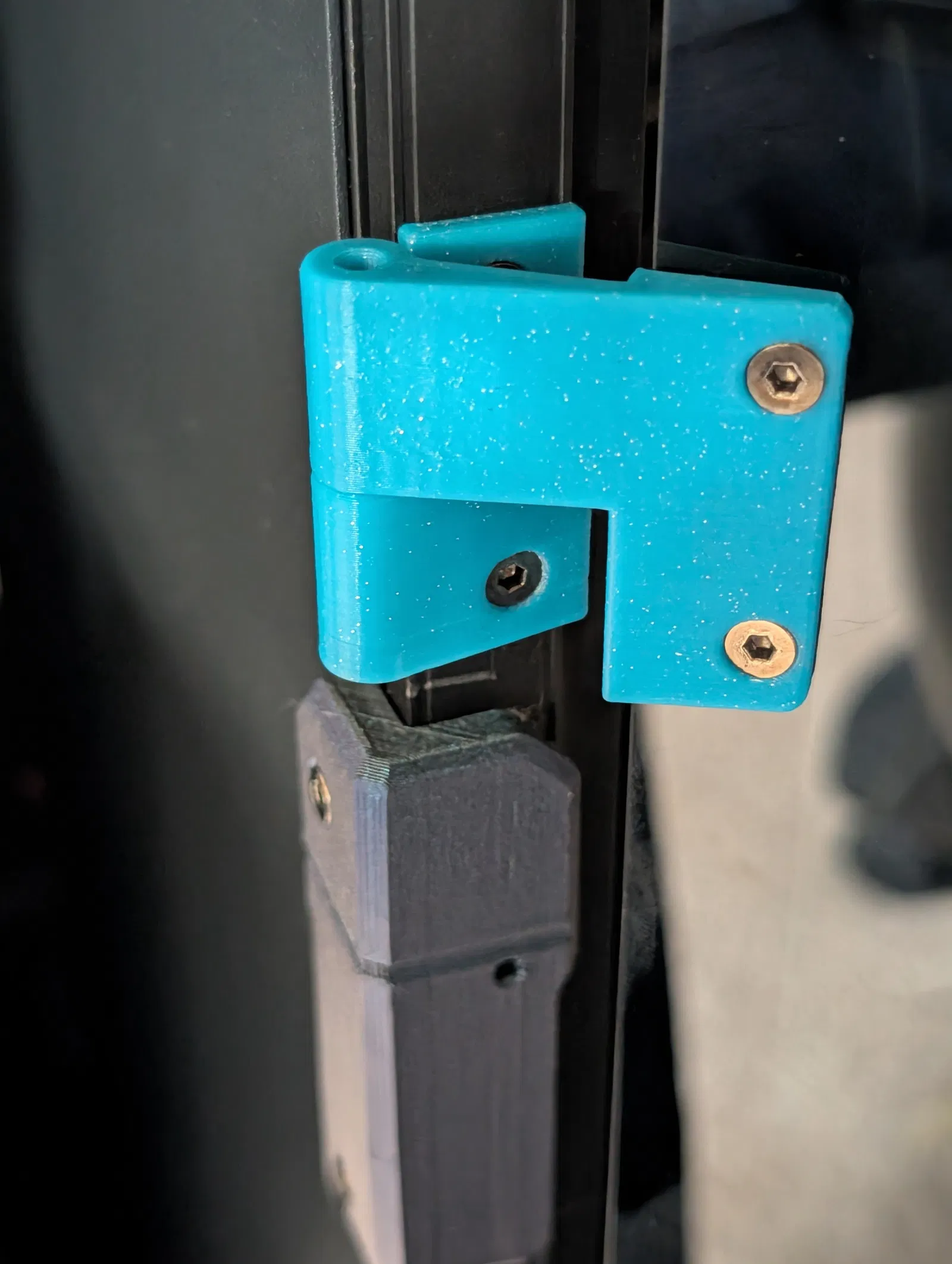

Bạn có thể tận dụng toàn bộ ốc vít zin để lắp. Bản V1 là thiết kế đầu tiên của mình, nhìn cũng thú vị và xài được, nhưng lộ 3 con ốc nhìn hơi kỳ, nên mình đã làm tiếp bản V2.

MẸO NHỎ: Ốc bản lề zin là 30mm. Nếu bạn có sẵn ốc đầu chìm (socket head) 25mm, hãy dùng nó cho bản lề dưới. Như vậy bạn sẽ lắp phần trên trước rồi mới tới phần dưới, dễ hơn nhiều.

HƯỚNG DẪN IN

Bạn cứ in theo ý thích thôi! Mình đã test in nằm và in đứng, cả hai đều thành công và không cần support. Quan trọng là bạn muốn bề mặt nó trông thế nào thôi. Mình in V1 với 2 tường và V2 với 3 tường, cả hai đều hoạt động tốt. Mình dùng ABS, nhưng PLA cũng ổn vì chỗ này không bị nóng. PETG có thể sẽ hơi dẻo quá.

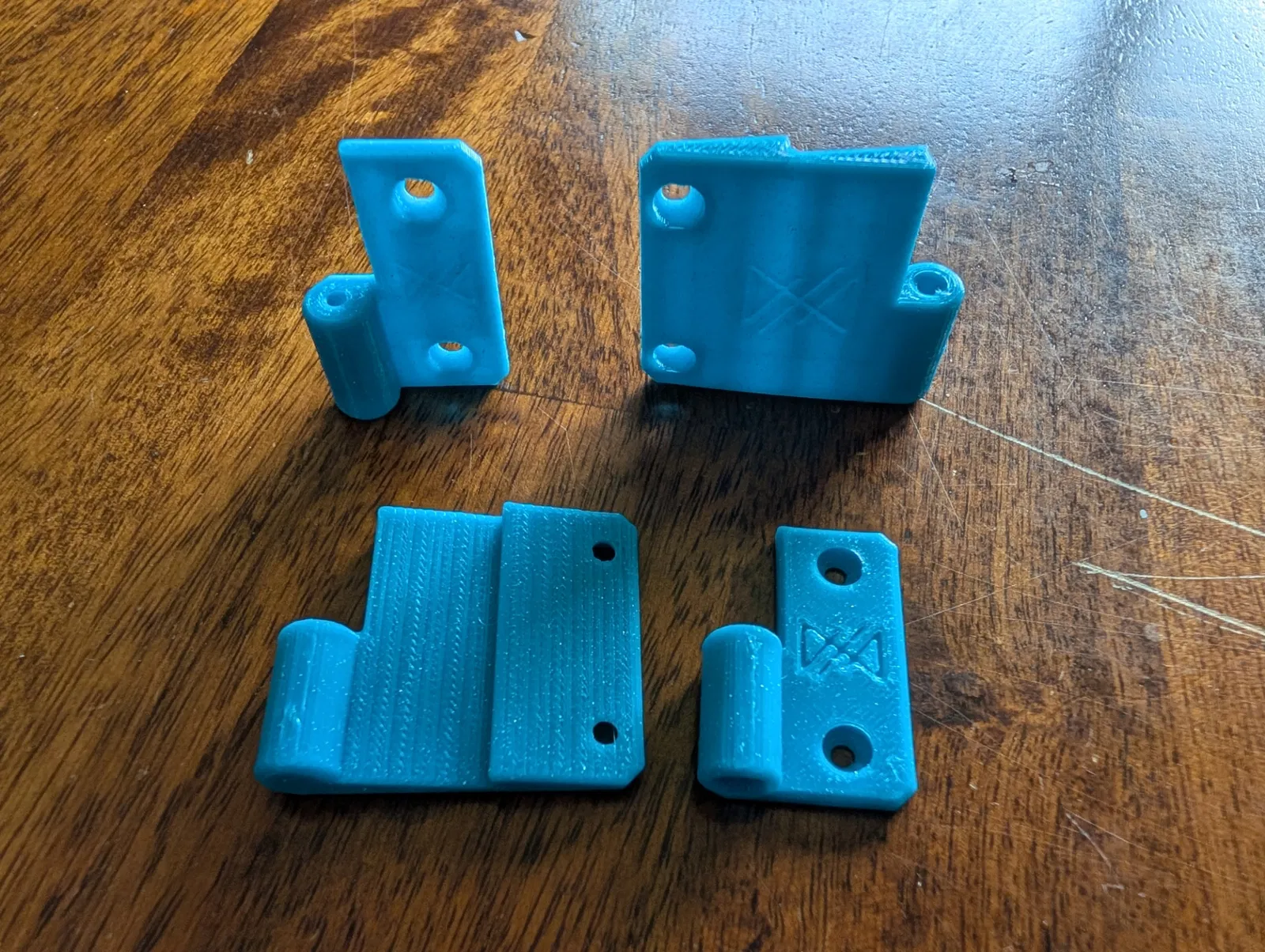

Cách in nhanh và chắc chắn nhất là đặt mặt phẳng lớn xuống bàn in. Bề mặt bàn in sẽ quyết định độ nhám/bóng của chi tiết. Ốc khung và ốc cửa sẽ ép vào các đường layer nên không lo nứt đâu. Mặt sau sẽ có vân bậc thang, nhìn cũng ổn nhưng không đẹp bằng in đứng. Cả hai kiểu đều có trong ảnh phía trên. Mình đang dùng bản in đứng, không support mà dùng bền lắm.

Đố bạn đoán được cái nào in nằm, cái nào in đứng đấy?

HƯỚNG DẪN LẮP ĐẶT

• Tháo từng bản lề ra:
  • Có hai con ốc xuyên qua cửa kính và hai con vào khung máy. Hai con ốc ở kính có đệm nhựa để tránh ốc kim loại và ốc tán nilon làm trầy kính.
  • Khi tháo ốc tán, bạn cần kềm nhỏ để giữ cố định trong khi vặn ốc M3. Nhớ giữ kỹ 8 con ốc và 4 miếng đệm nhựa này nhé.
• Sau khi tháo bản lề cũ, lấy con ốc đầu chìm 30mm ra khỏi bản lề. Không cần kềm.
• Luồn ốc dài từ dưới lên qua phần “Đáy” (Bottom) vừa in. Ốc sẽ tự ren vào nhựa, nên khi đầu ốc đã vào trong thì đừng vặn quá chặt. MẸO NHỎ: Nếu có ốc 25mm thì dùng cho bản lề dưới để lắp từng cái một sẽ dễ hơn là cố lắp cả hai cùng lúc.
• Vặn phần “Đáy” vào khung máy.
• Vặn phần “Đỉnh” (Top) vào cửa kính. NHỚ DÙNG ĐỆM NHỰA để không làm bể kính nhé!
• Trượt bản lề cửa vào ốc của bản lề dưới.
• Cuối cùng, chụp ảnh gửi cho bạn bè khoe con Sovol Zero của mình xịn hơn hẳn của họ đi thôi!

CÓ THỂ BẠN CHƯA BIẾT

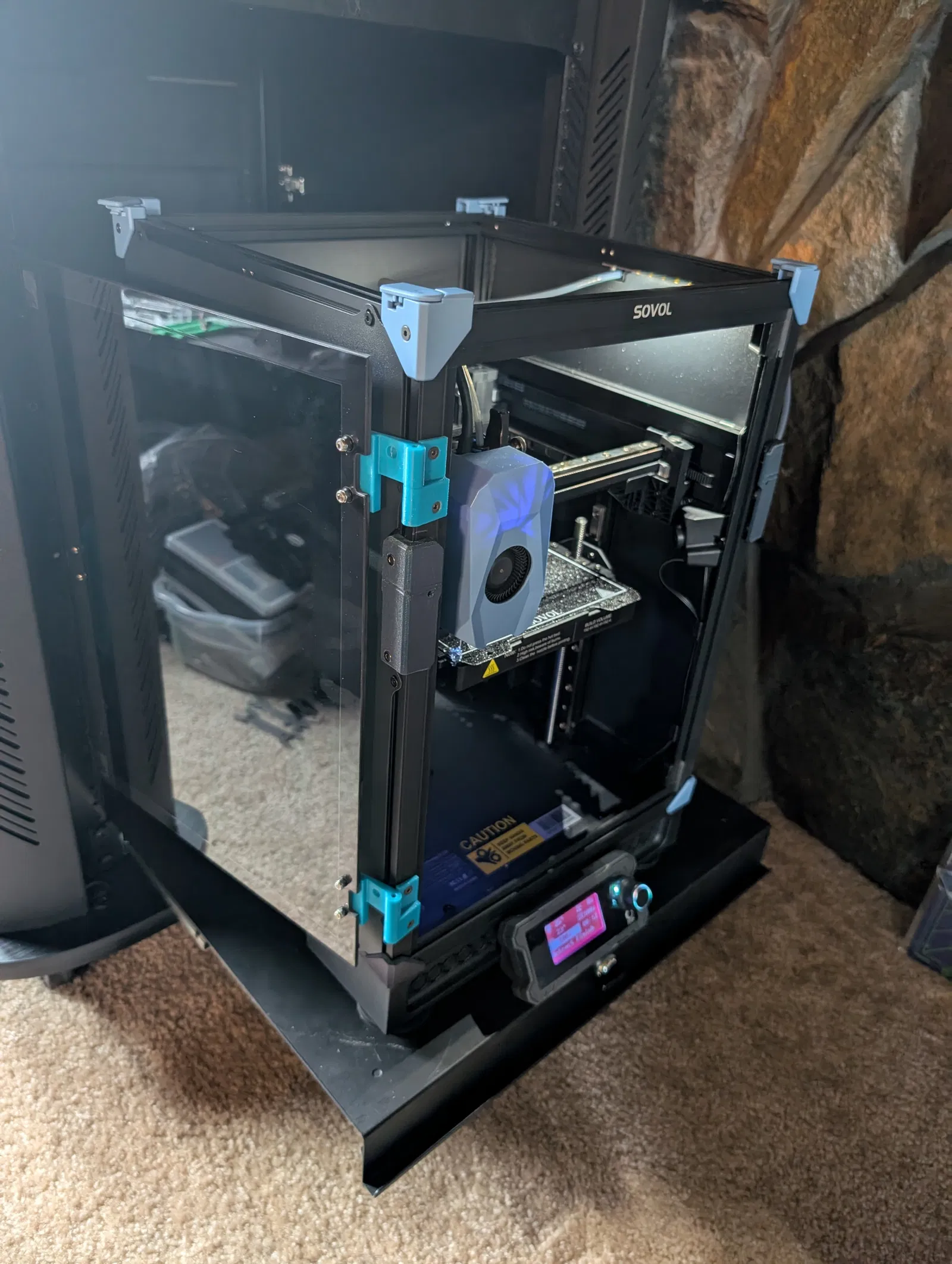

Dây nguồn nằm bên trái. Nếu dùng dây zin, nó có thể cản trở việc mở đủ 270 độ như ảnh dưới. Mình đã khắc phục bằng cách mua thêm dây nối dài IEC 90 độ. Link này không phải quảng cáo đâu, chỉ là gợi ý cho tiện thôi: https://www.amazon.com/dp/B07JVBJBXC

• Mình có để logo là viết tắt tên mình ở mặt trong phần đáy. Nếu mọi người thấy khó chịu hoặc cần bản trống thì cứ bảo, mình sẽ up lên sau. Nhưng mình nghĩ ký tên lên sản phẩm mình làm ra cũng là chuyện bình thường mà, với lại nó cũng khuất tầm mắt lắm :p
