Bánh răng trục thay thế cho máy cuộn len 'Royal' thập niên 1970

Đây là một bánh răng trục thay thế cho máy cuộn sợi 'Royal' từ những năm 1970. Nó có thể phổ biến với các thương hiệu khác từ thời kỳ đó.

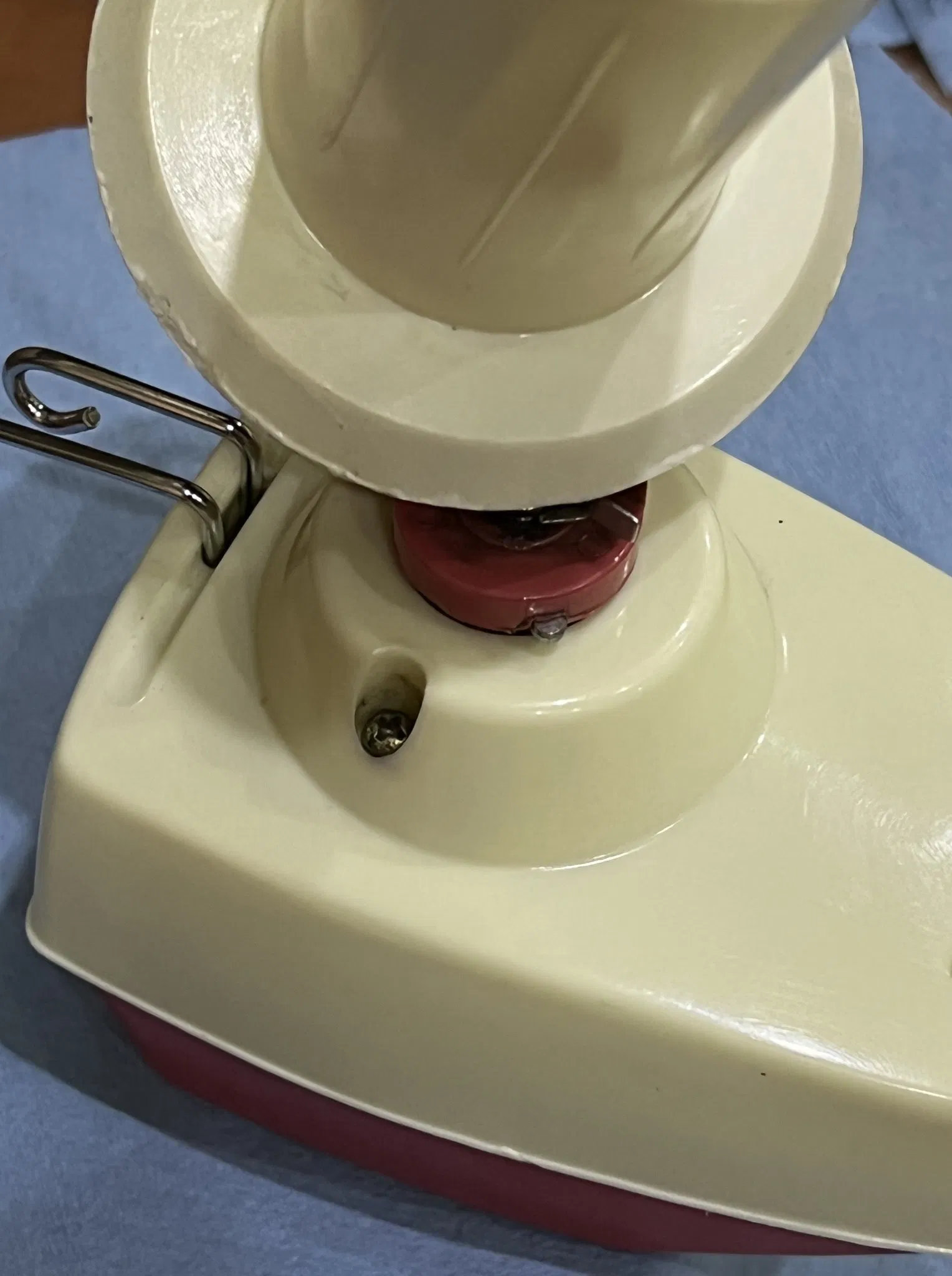

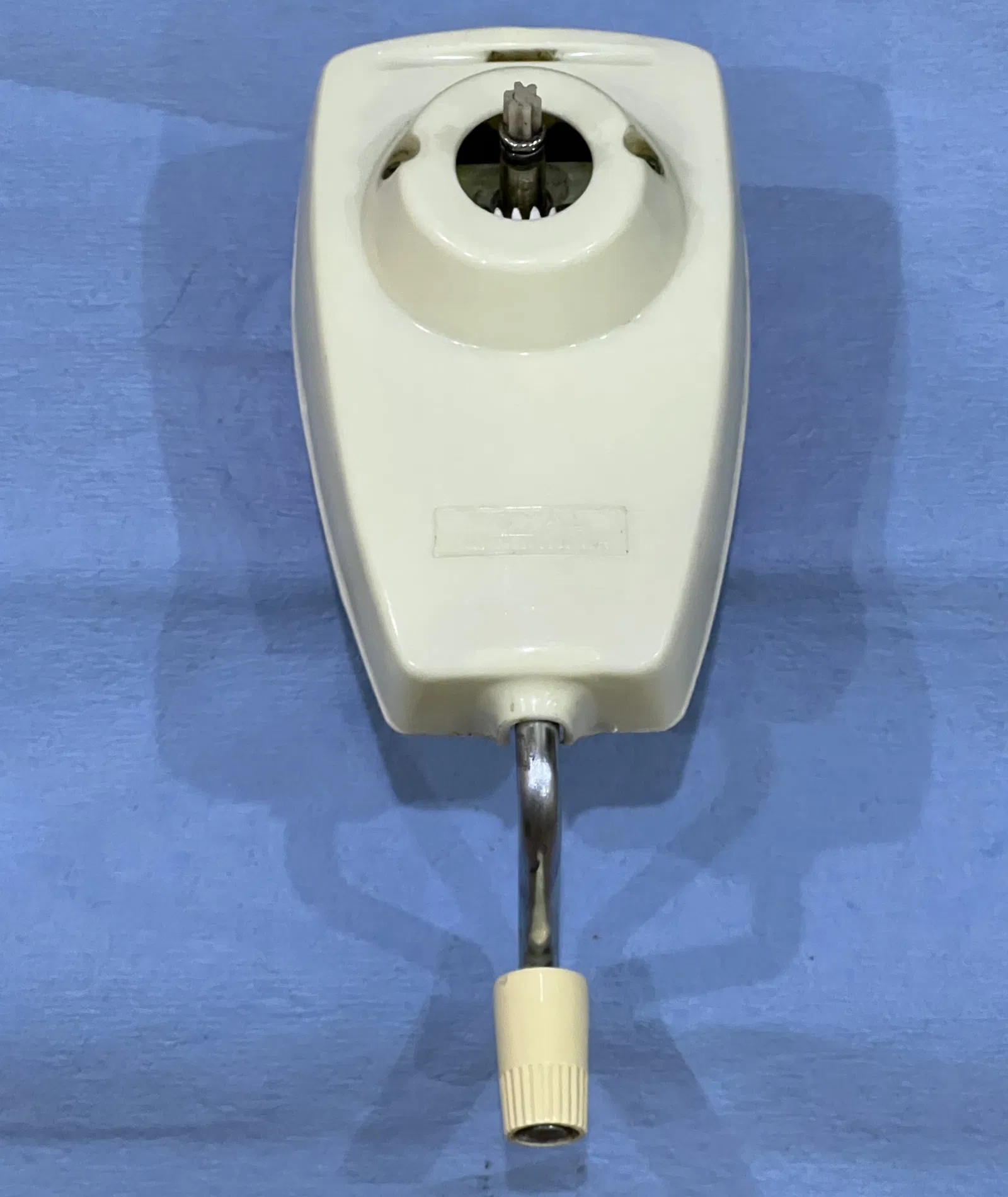

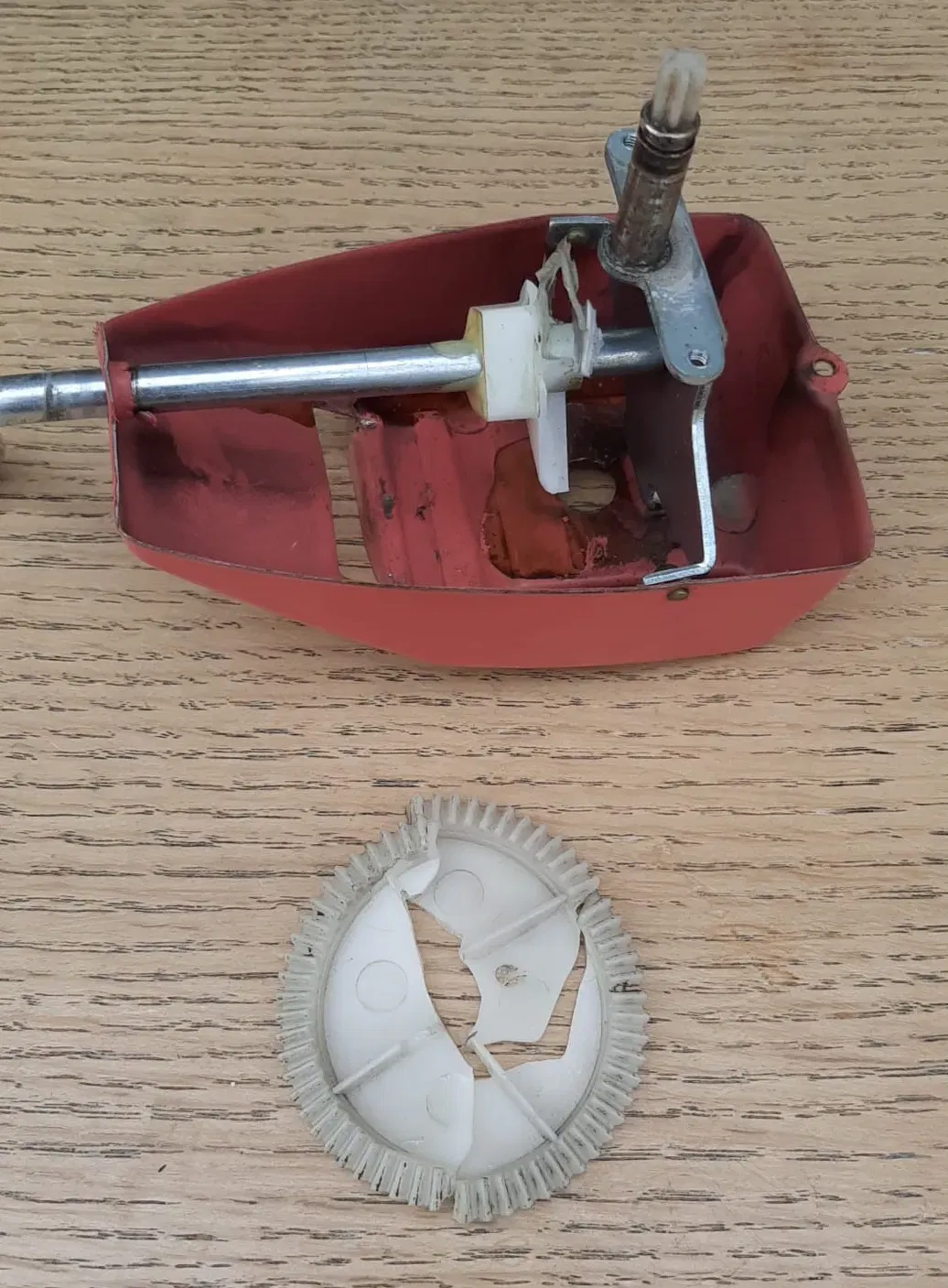

Chị tôi phát hiện ra rằng chúng không nảy rất tốt, nhưng bất chấp mọi thứ đều khá cũ và giòn thì đây là bộ phận duy nhất bị gãy.

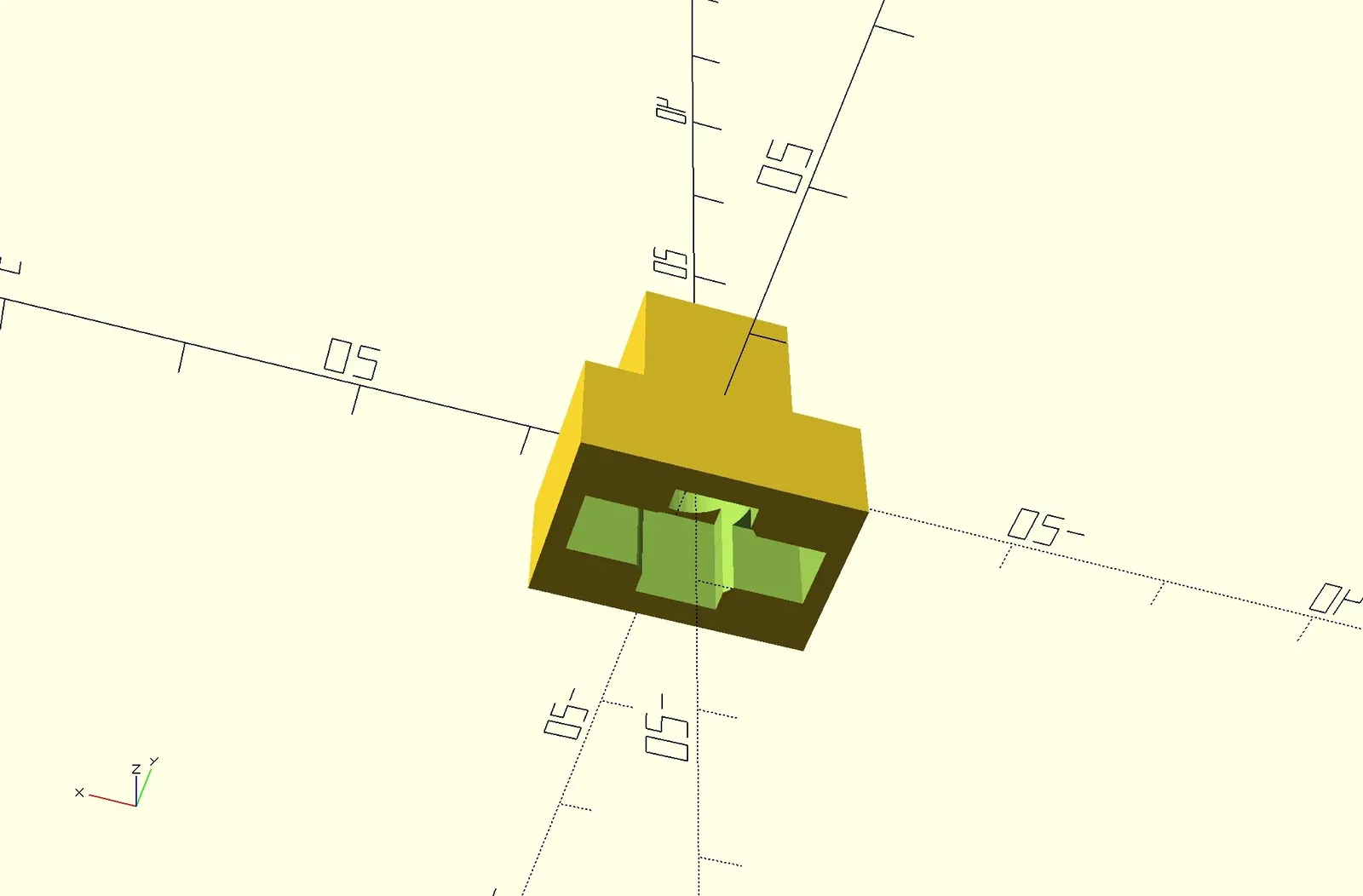

Tôi đã chia bánh răng thành hai phần để việc in ấn dễ dàng hơn. Một phần là bánh răng chính. Phần còn lại là một chìa khóa boss dán vào lỗ ở giữa bánh răng và lên trục. Tôi cũng đã tải lên tệp OpenSCAD nguồn nếu bạn muốn chỉnh sửa thiết kế.

Thiết kế:

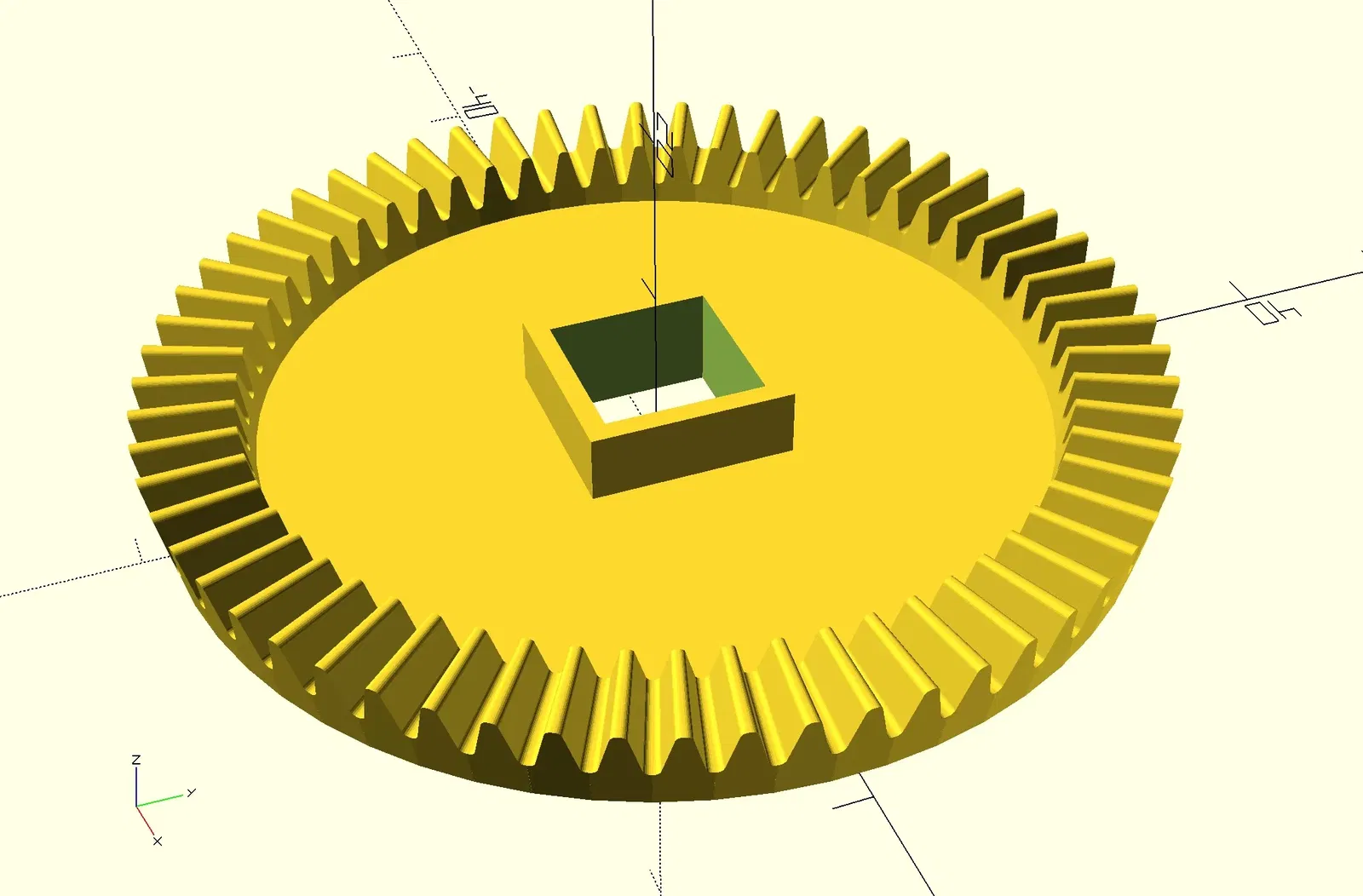

Vòng răng được xây dựng từ 60 khối răng riêng lẻ, mỗi khối được sản xuất bằng cách đùn hình dạng đầu, và áp dụng tỷ lệ đùn để các răng thon lại.

Để sản xuất các răng bánh răng với các cạnh tròn, nó sử dụng thư viện OpenSCAD xuất sắc 'round anything' của Kurt Hutten.

Bất chấp việc đo đạc và tính toán cẩn thận, một số thử nghiệm và sai sót đã được thực hiện trong việc định hình và tỷ lệ các khối riêng lẻ để chúng khớp chặt ở đường kính chính xác.

In ấn:

Tôi đã in cái này trên một Prusa MK3S+, bằng ABS, sử dụng hồ sơ '0.10mm DETAIL' mặc định, đã được chỉnh sửa với 100% độ đầy và các đường viền bên ngoài trước. Tôi đã gặp một chút dây thừng giữa các răng bánh răng ở vài lớp cuối, mà tôi đã làm sạch bằng súng nhiệt. Bánh răng in mà không cần hỗ trợ. Tôi cũng đã in chìa khóa boss mà không cần hỗ trợ, nhưng bạn có thể muốn thêm hỗ trợ vào bên trong đường rãnh chìa khóa để đảm bảo in sạch sẽ.

Lắp ráp:

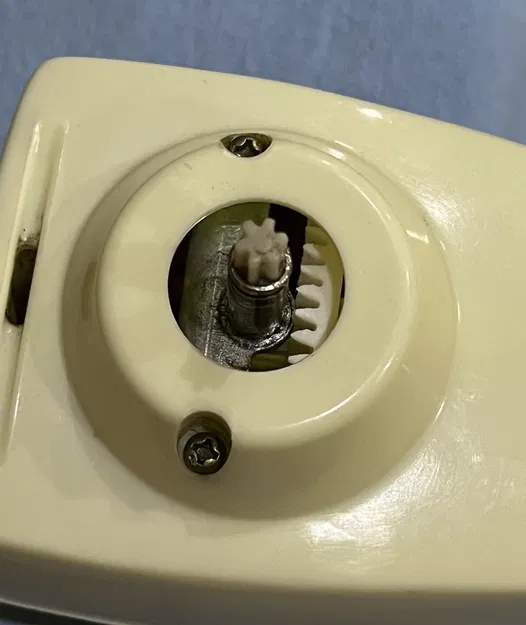

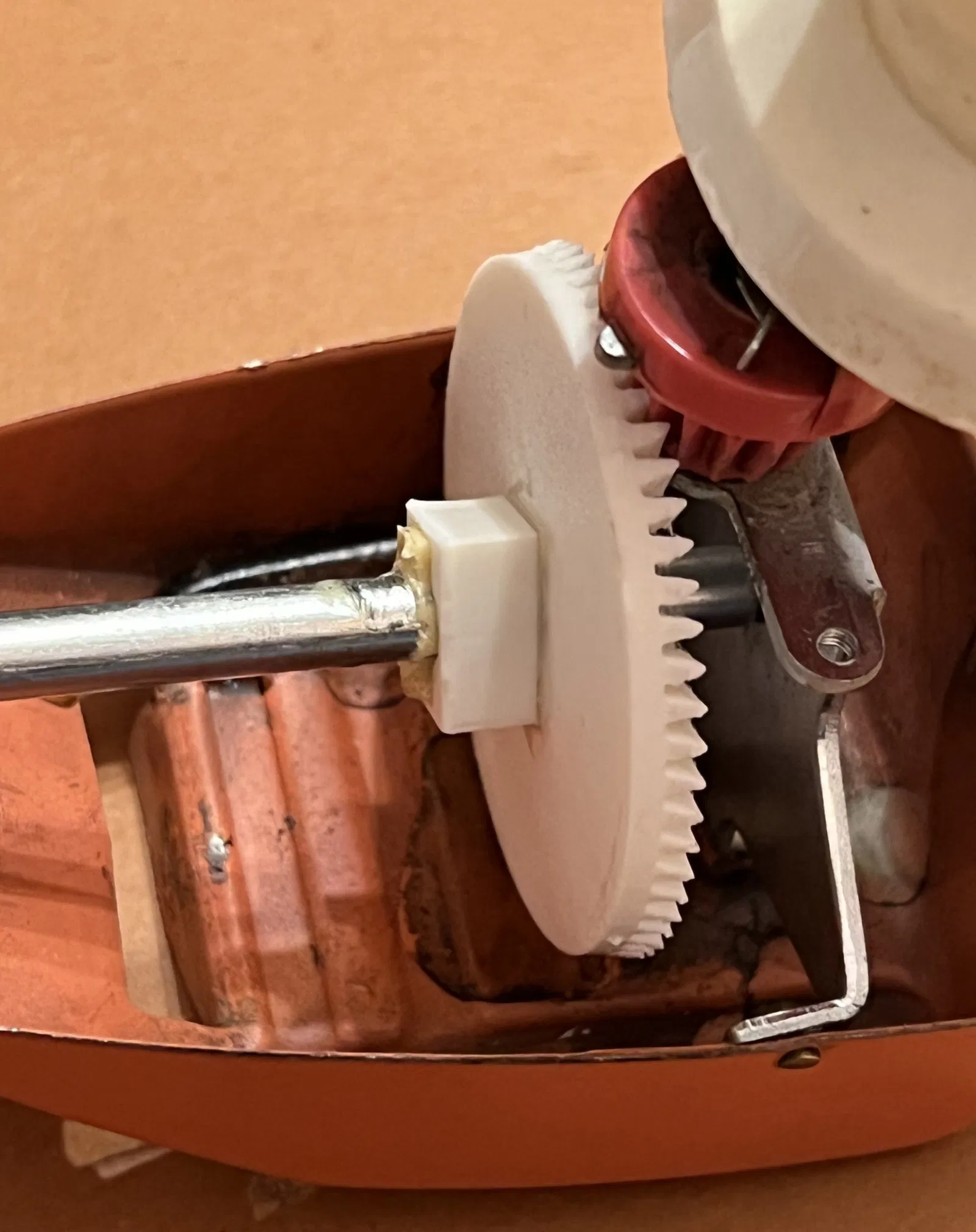

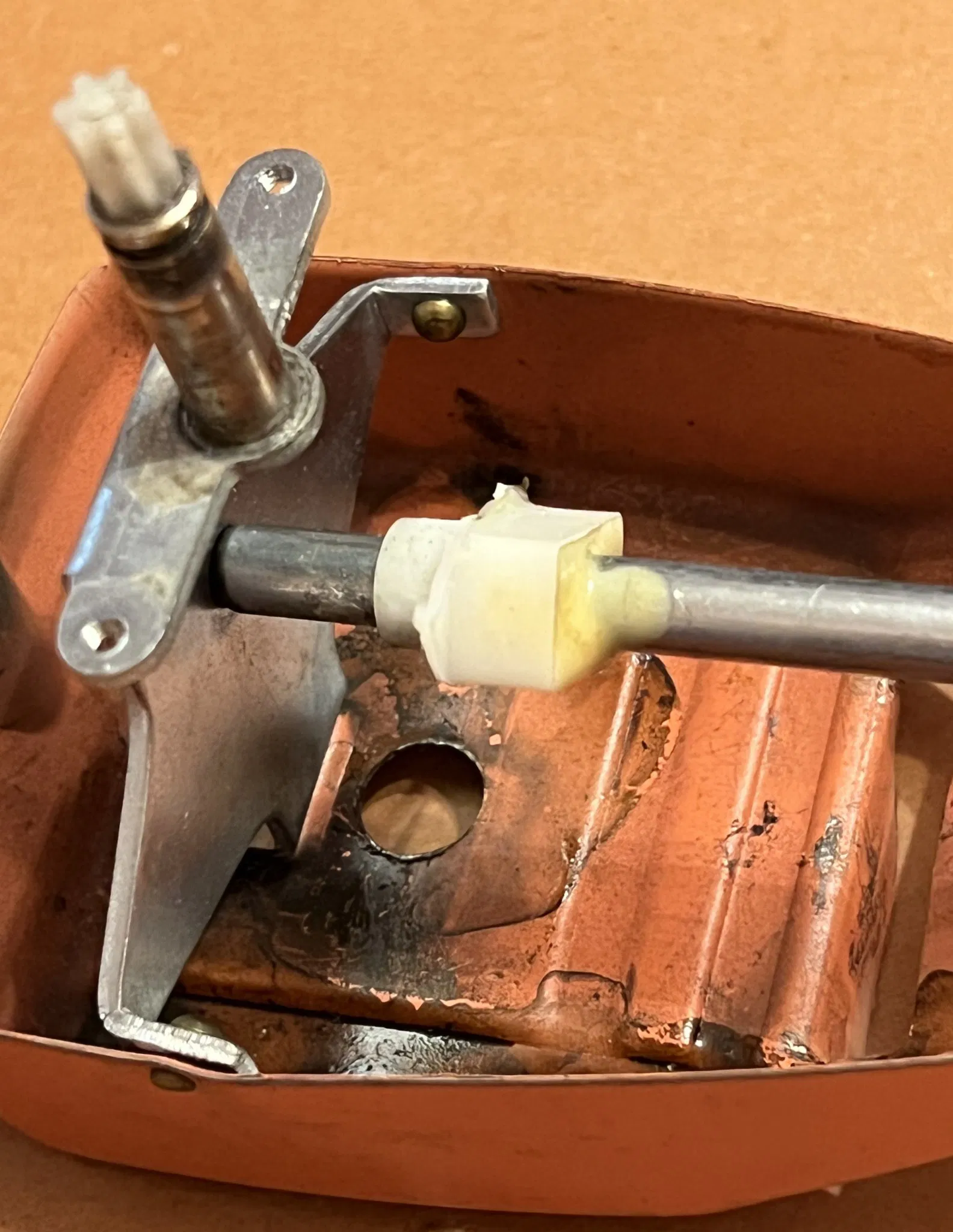

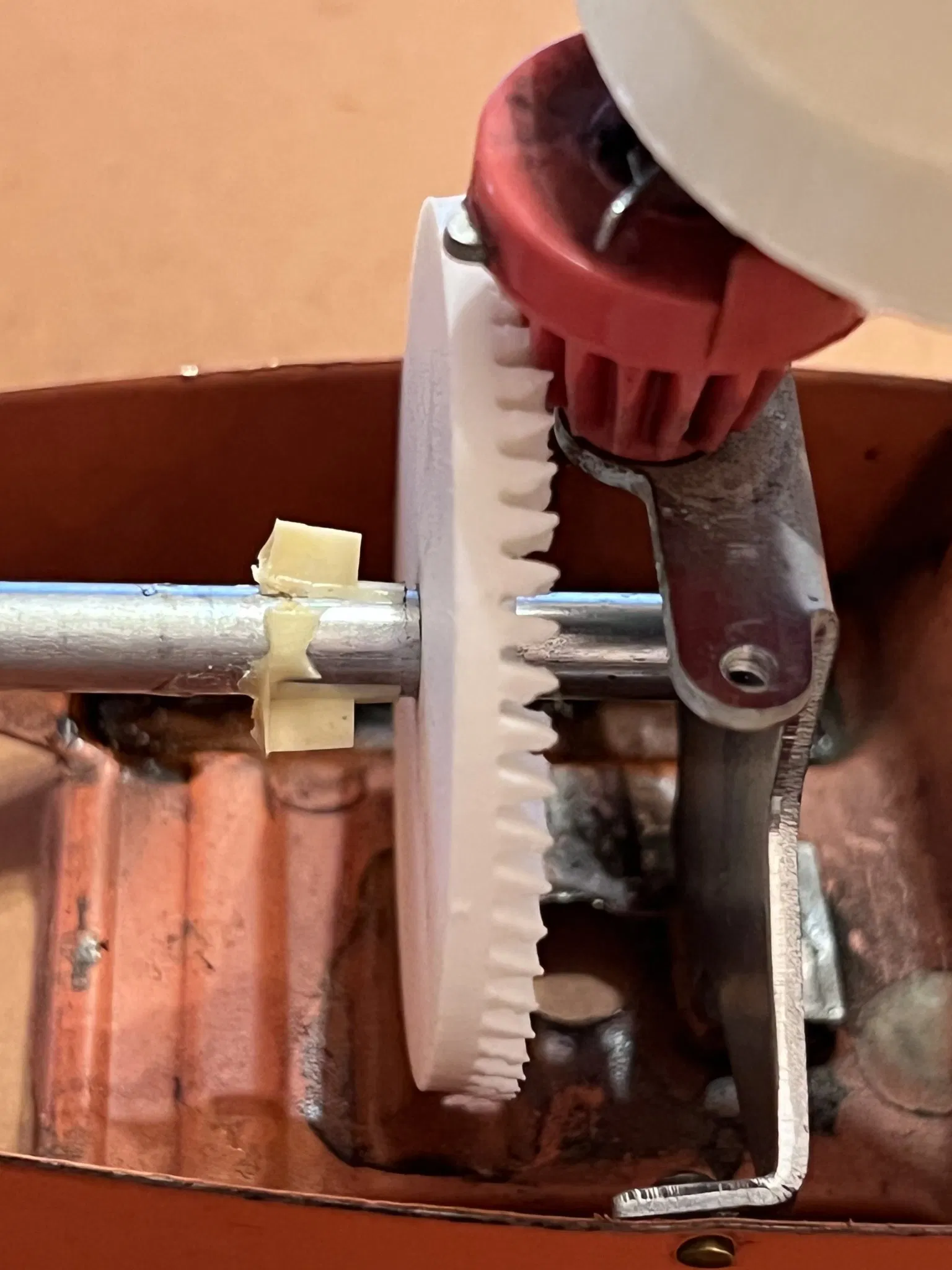

Bánh răng gốc được gắn chặt vào trục tay quay, qua một phần 'chìa khóa' phù hợp với rãnh chìa khóa. Những phần còn lại của bánh răng cũ và keo sẽ cần được loại bỏ, nhưng cần cẩn thận không làm hỏng phần chìa khóa. Tôi đã sử dụng kìm để nghiền nát phần còn lại của bánh răng cũ và keo ra khỏi trục, mà không nhận ra có một phần 'chìa khóa' riêng biệt bên dưới - do đó có dấu hiệu hư hại trong bức ảnh cuối cùng (cho thấy một phiên bản trước của bánh răng, được làm trước khi tôi biết về phần 'chìa khóa' này) - nhưng tôi đã để lại đủ phần chìa khóa để phù hợp với boss STL.

Gỡ bỏ vòng giữ ở đầu trục, rút trục ra, trượt chìa khóa boss và bánh răng thay thế lên trục và lắp ráp lại với vòng giữ. Trượt chìa khóa boss và bánh răng dọc theo trục cho đến khi bánh răng khớp với bánh răng hình nón nhỏ, sau đó dán cả hai phần vào vị trí bằng cách sử dụng nhiều keo epoxy.
