Quạt làm mát kiểu Ender7 cho MBOT3D MK2 Remix

Cập nhật: Ahmad đã tạo ra phiên bản 2 của thiết kế của mình - hãy kiểm tra nó và quyên góp cho anh ấy: https://grabcad.com/library/mbot3d-mk2_rev2-0-ender7-style-fan-duct-1

Quan trọng: Đây là một bản remix của https://grabcad.com/library/mbot3d-extruder-mk-2-mod-1 bởi Ahmad Sunardi

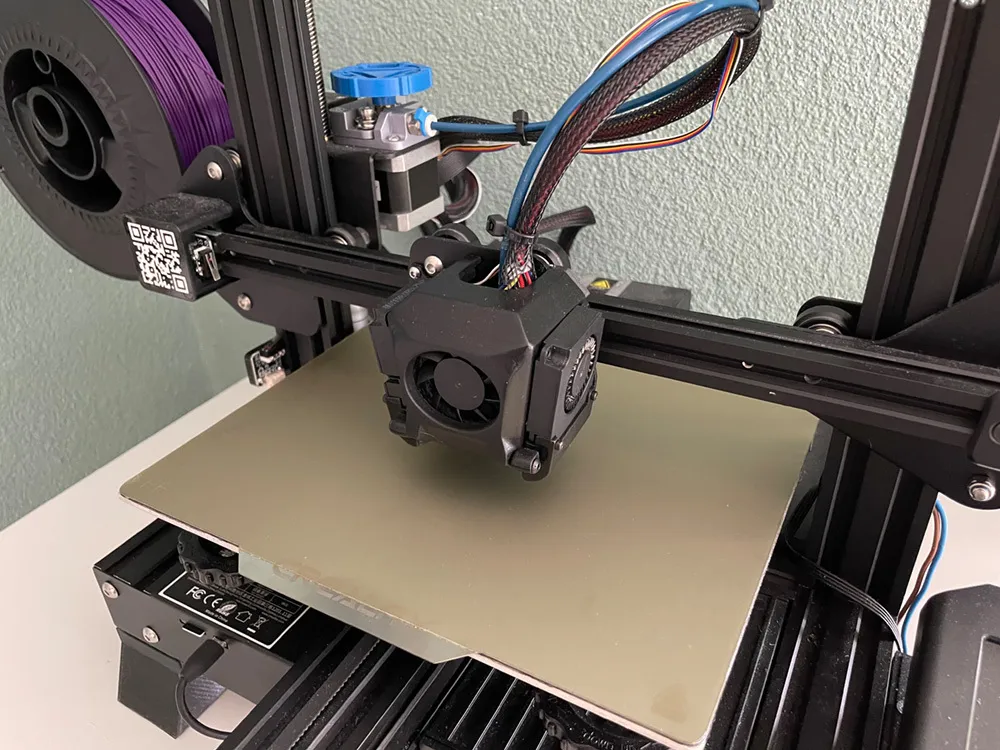

Tôi nghĩ đây là ống dẫn quạt đẹp nhất cho Ender 3 V2, tăng hiệu suất làm mát bằng cách sử dụng hai quạt thổi 4010. Tuy nhiên, thiết kế gốc của người sáng tạo trên có một số vấn đề mà tôi đã sửa trong bản remix này. Chủ yếu là lỗ ở phía trước cho bộ làm mát heat break - nó đơn giản là quá nhỏ khiến cho heat break không được làm mát đủ. Ngoài ra, tôi đã thêm một tab để giảm rò rỉ không khí vào bộ phận.

Thiết kế bao gồm ba phần:

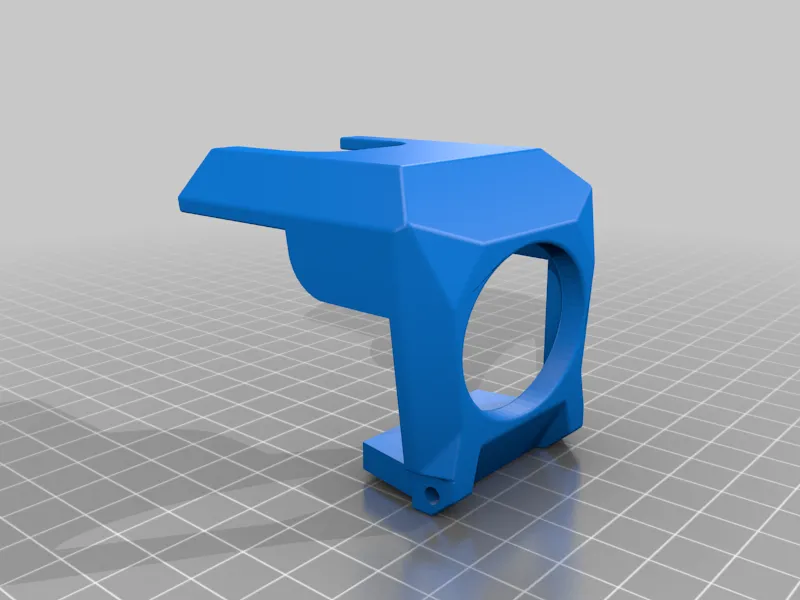

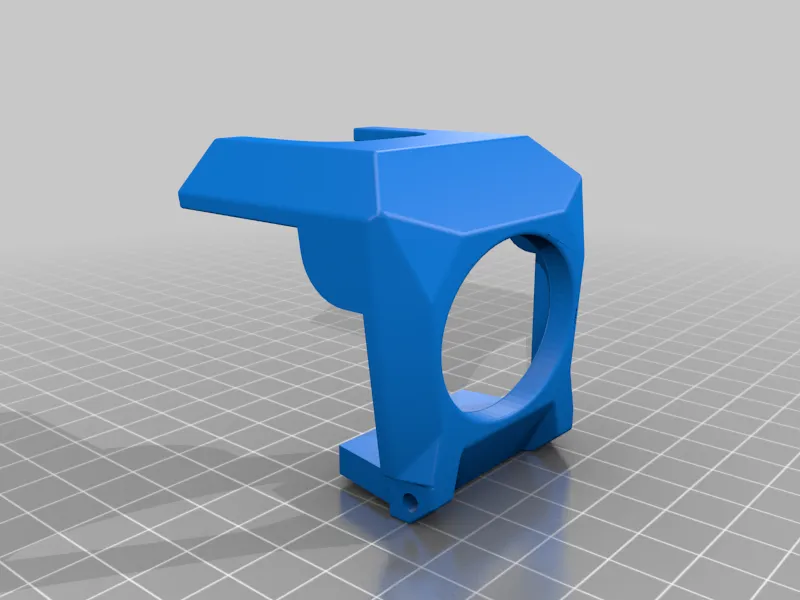

• Frontplate_V3.stl - thân chính

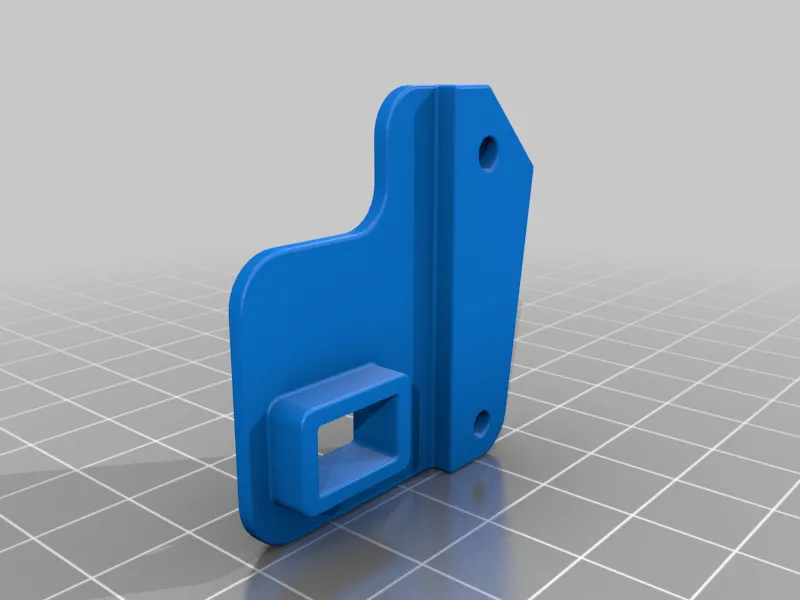

• Backplate_V3.stl - được sử dụng để gắn thân chính vào xe đẩy

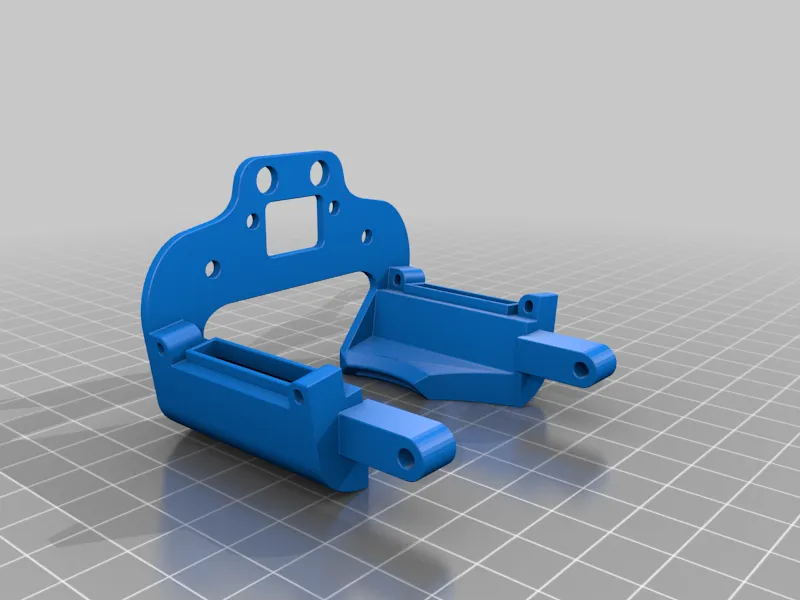

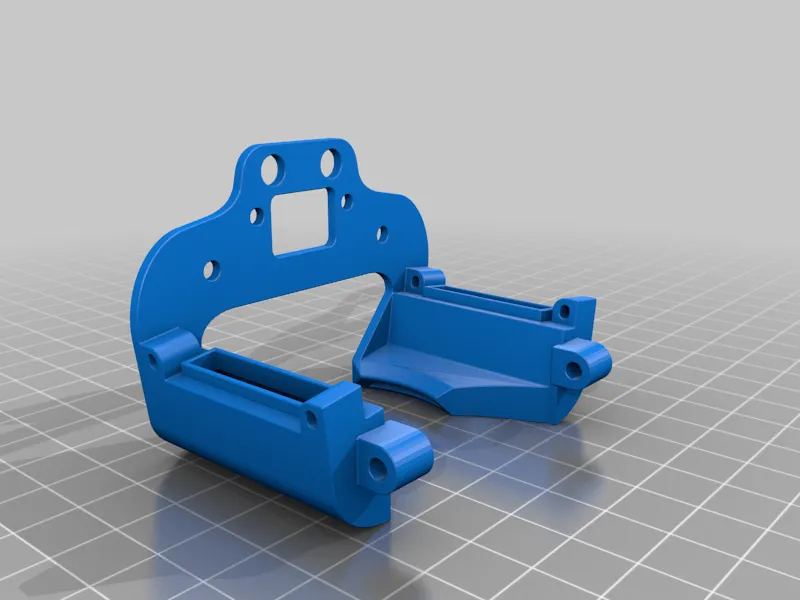

• Airducts_V3.stl - giữ hai quạt

Lựa chọn cho quạt Sunon 4020:

• Frontplate_Sunon4020.stl - thân chính
• Airducts_Sunon4020.stl - các ống dẫn không khí

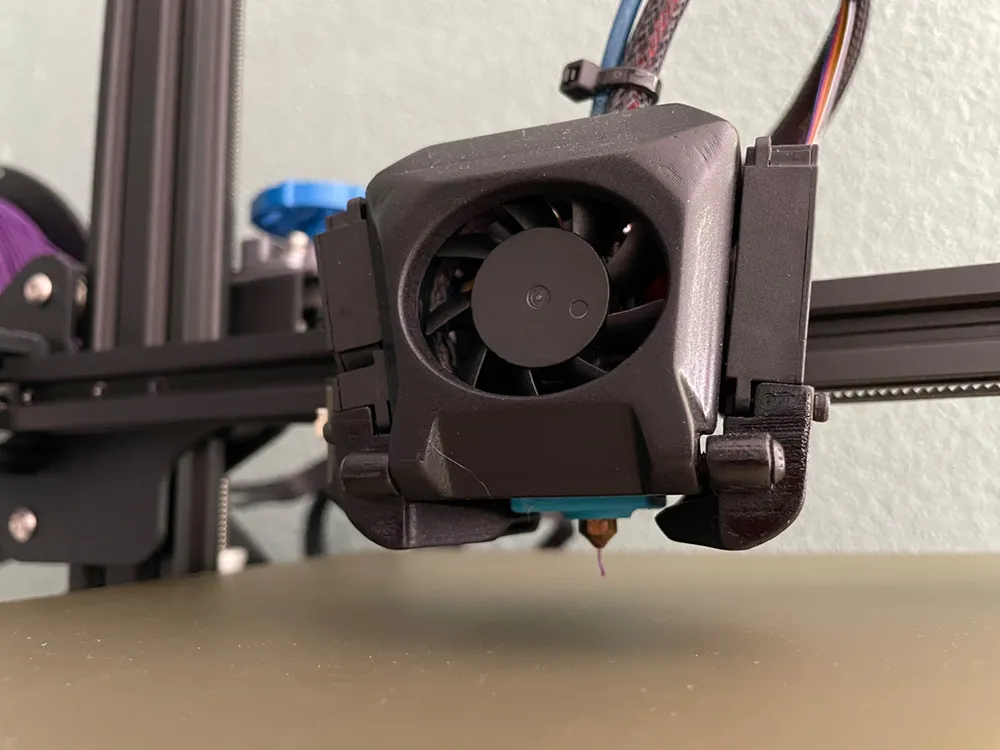

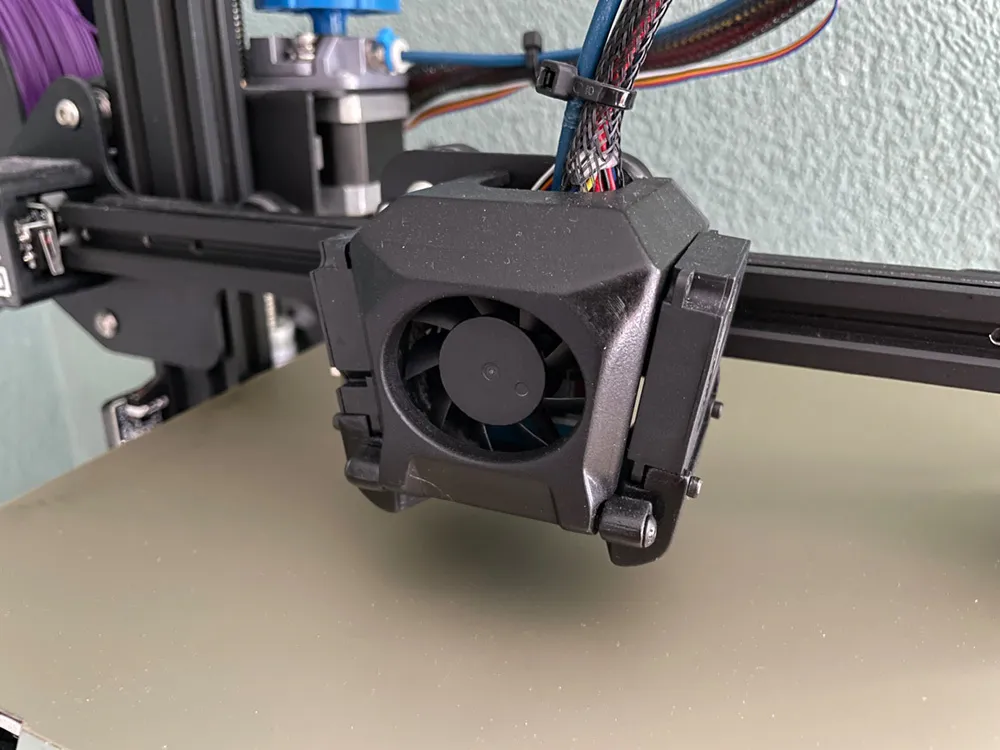

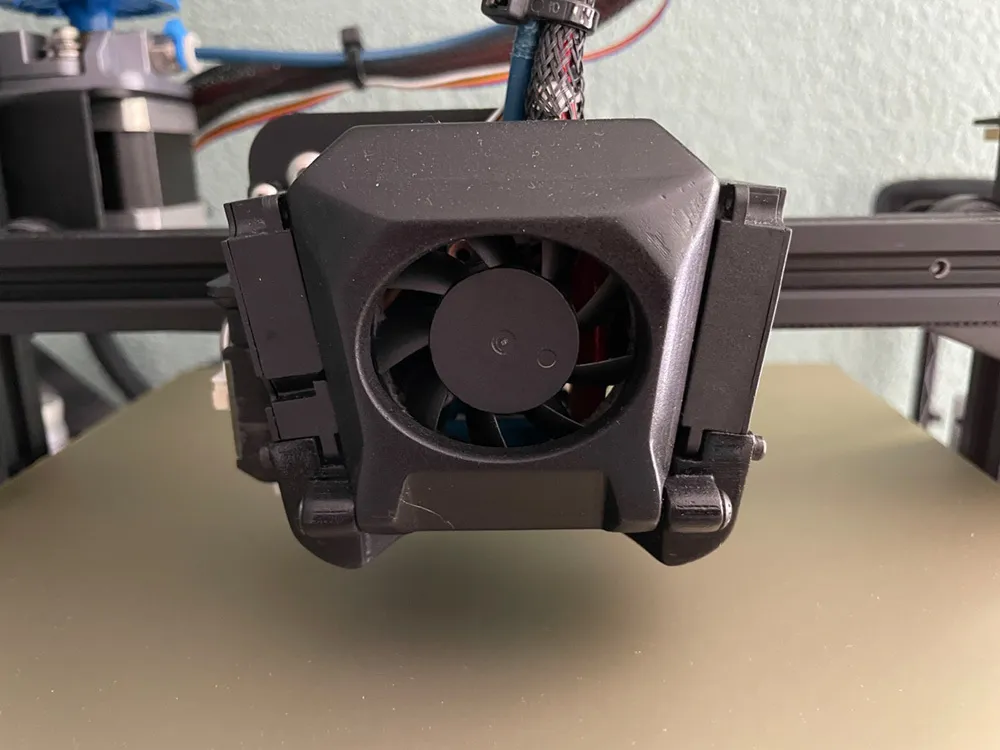

Ống dẫn không khí này có một số tính năng thú vị:

• hai quạt 4010 với làm mát bộ phận từ cả hai bên
• thân chính có bản lề và có thể được tháo ra chỉ với hai con vít
• các quạt thổi nằm trong một vỏ riêng
• BL Touch hoạt động với giá đỡ kim loại gốc

Tôi không khuyên bạn nên in cái này bằng PLA vì nó nằm khá gần hotend. Tôi đã sử dụng PETG và GreenTec - cả hai đều hoạt động hoàn hảo.

Cập nhật: Tôi đã thêm một phiên bản cho quạt Sunon 4020 làm quạt tản nhiệt. Các tệp tương ứng được đặt tên*_Sunon4020.stl.

Cập nhật 2: Nếu bạn cần trợ giúp lắp ráp vỏ: mattpker đã tạo một video lắp ráp ngay tại đây: https://www.youtube.com/watch?v=Ayqa3cT2KjY
