Hộp Đựng Tùy Chỉnh – In Tại Chỗ (Sử dụng Fusion 360)

Thông thường mình đăng và cập nhật tất cả các mẫu thiết kế trên MakerWorld. Mình chỉ đăng lên Printables để đồng bộ tài khoản mà thôi.

Mời các bạn tải về phiên bản mới nhất tại MakerWorld – bao gồm cả cấu hình in (print profiles) cho máy in Bambu Lab.

Hộp đựng tùy chỉnh hoàn toàn (Autodesk Fusion). In tại chỗ (Print in place)!

Bạn chỉ cần chỉnh sửa các thông số (parameters).

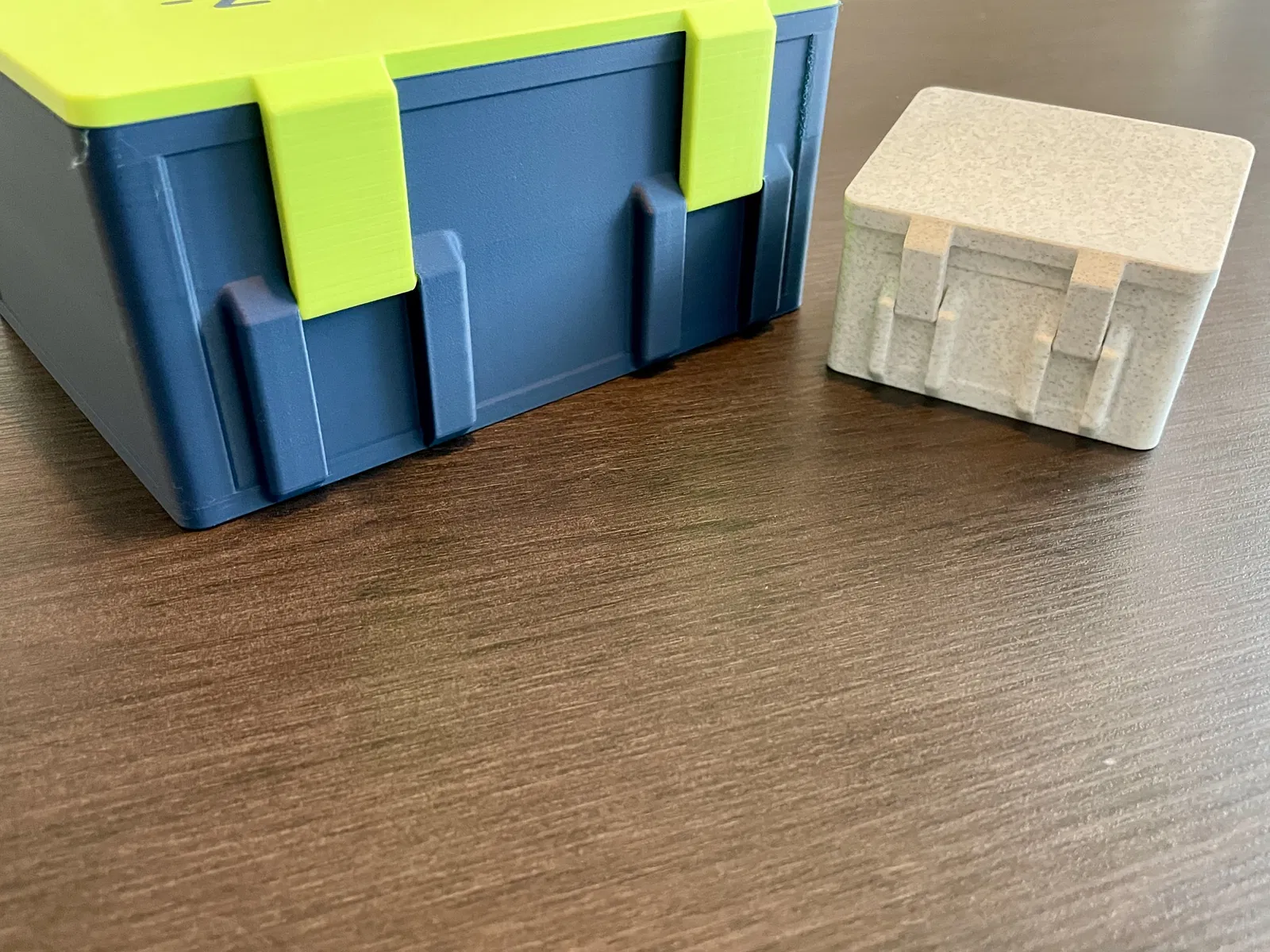

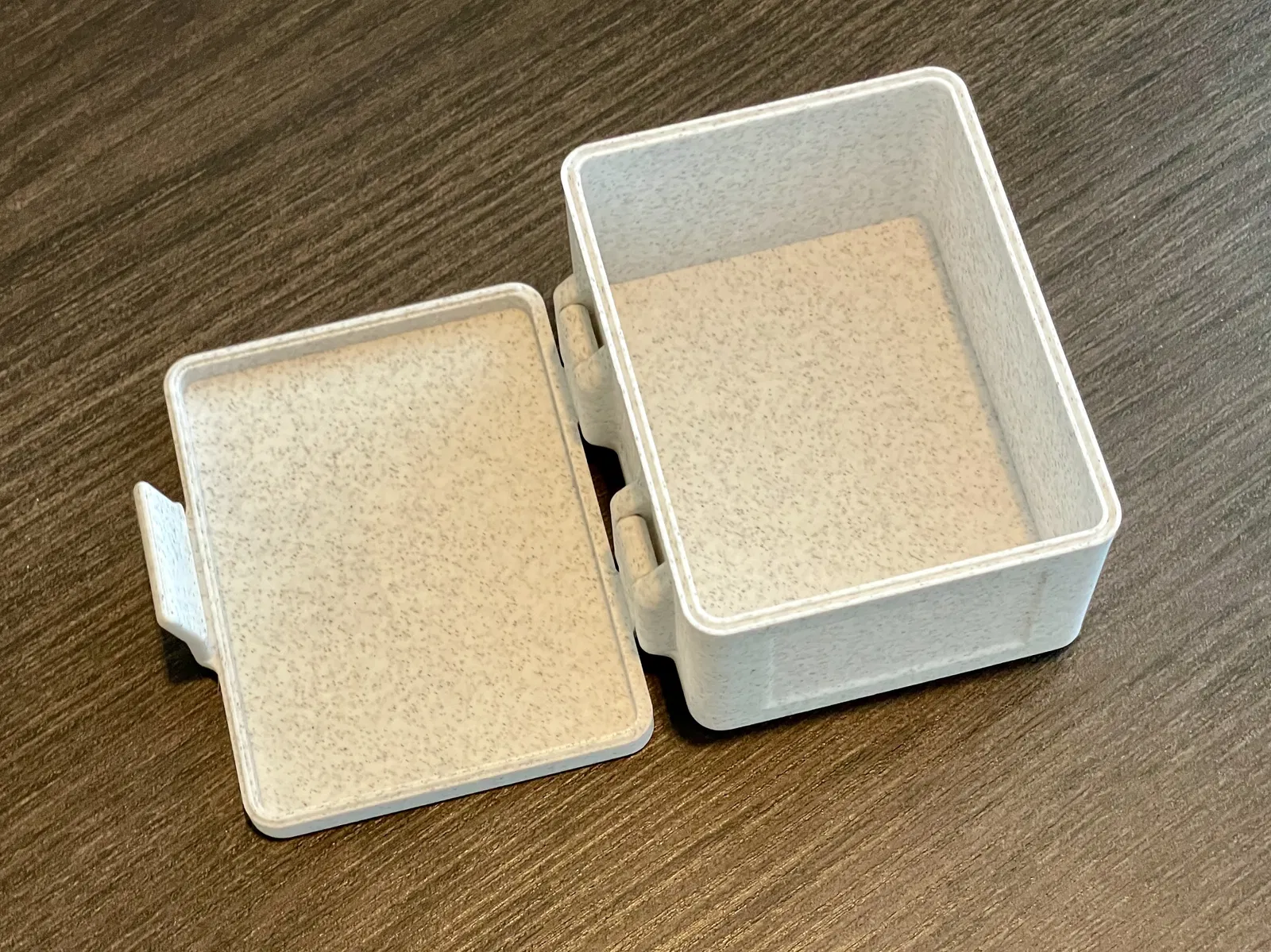

Mẫu này có hai bản lề đúng như ý mình mong muốn. Mình cũng đã đăng tải dành cho các hộp có kích thước nhỏ hơn.

Bạn cần có Autodesk Fusion để cài đặt các thông số. Phần mềm này hoàn toàn miễn phí cho mục đích sử dụng cá nhân.

Tùy chỉnh

Đối với những bạn chưa quen với Fusion, dưới đây là hướng dẫn chi tiết (hãy xem thêm các ảnh chụp màn hình mình đã đăng):

Mở file Parametric Box Print-in-Place.f3d trong Fusion 360.

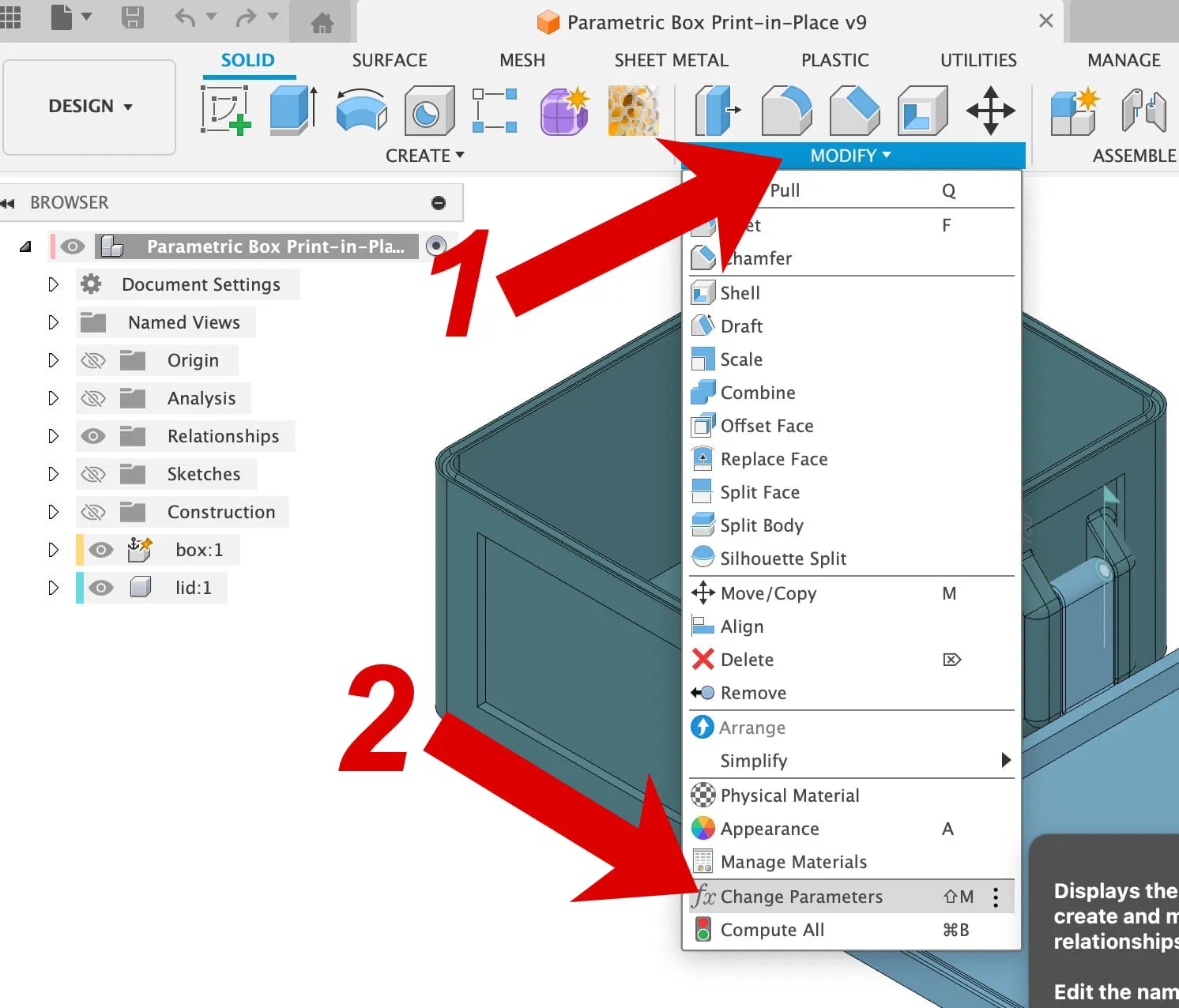

1. Chọn Modify…
2. … rồi chọn Change Parameters.

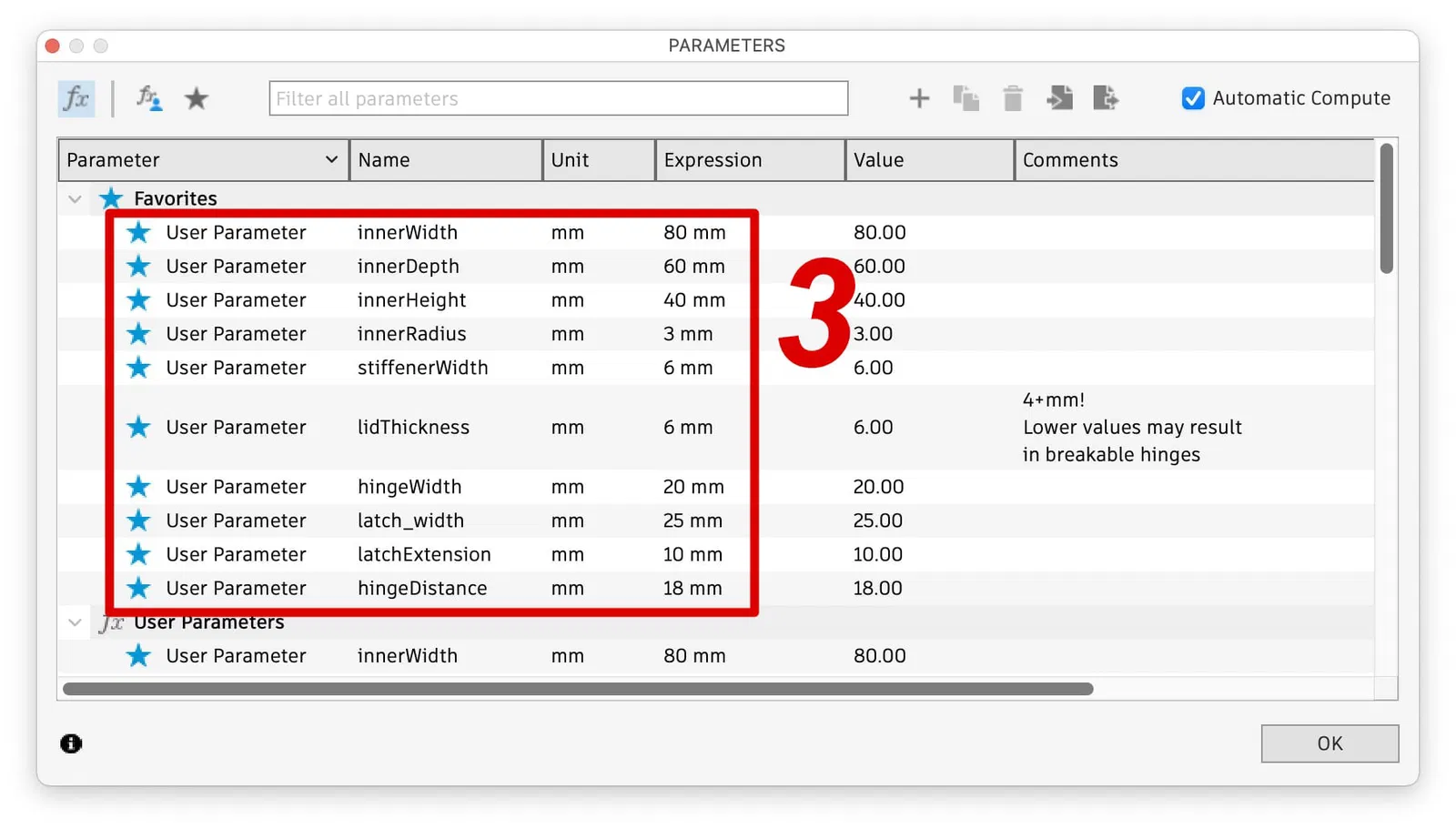

3. Trong hộp thoại hiện ra, bạn có thể chỉnh sửa các thông số. Nếu việc tính toán lại mô hình bị lỗi, hãy quay lại sử dụng giá trị cũ. Có thể một số giá trị khác cần được giảm xuống (ví dụ: bán kính hoặc chiều rộng/khoảng cách bản lề). Vui lòng chỉ sử dụng các giá trị hợp lý.

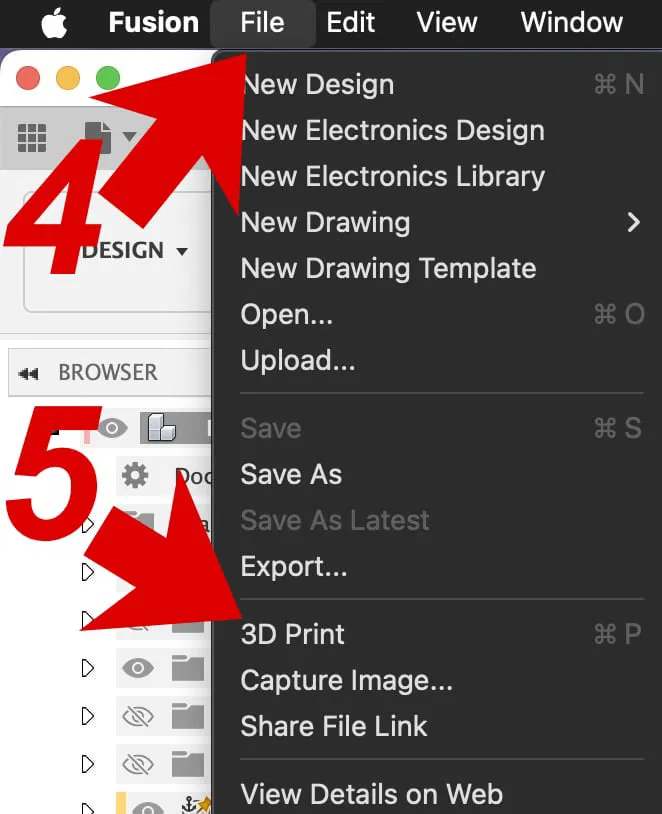

4. Chọn File…
5. … rồi chọn 3D Print.

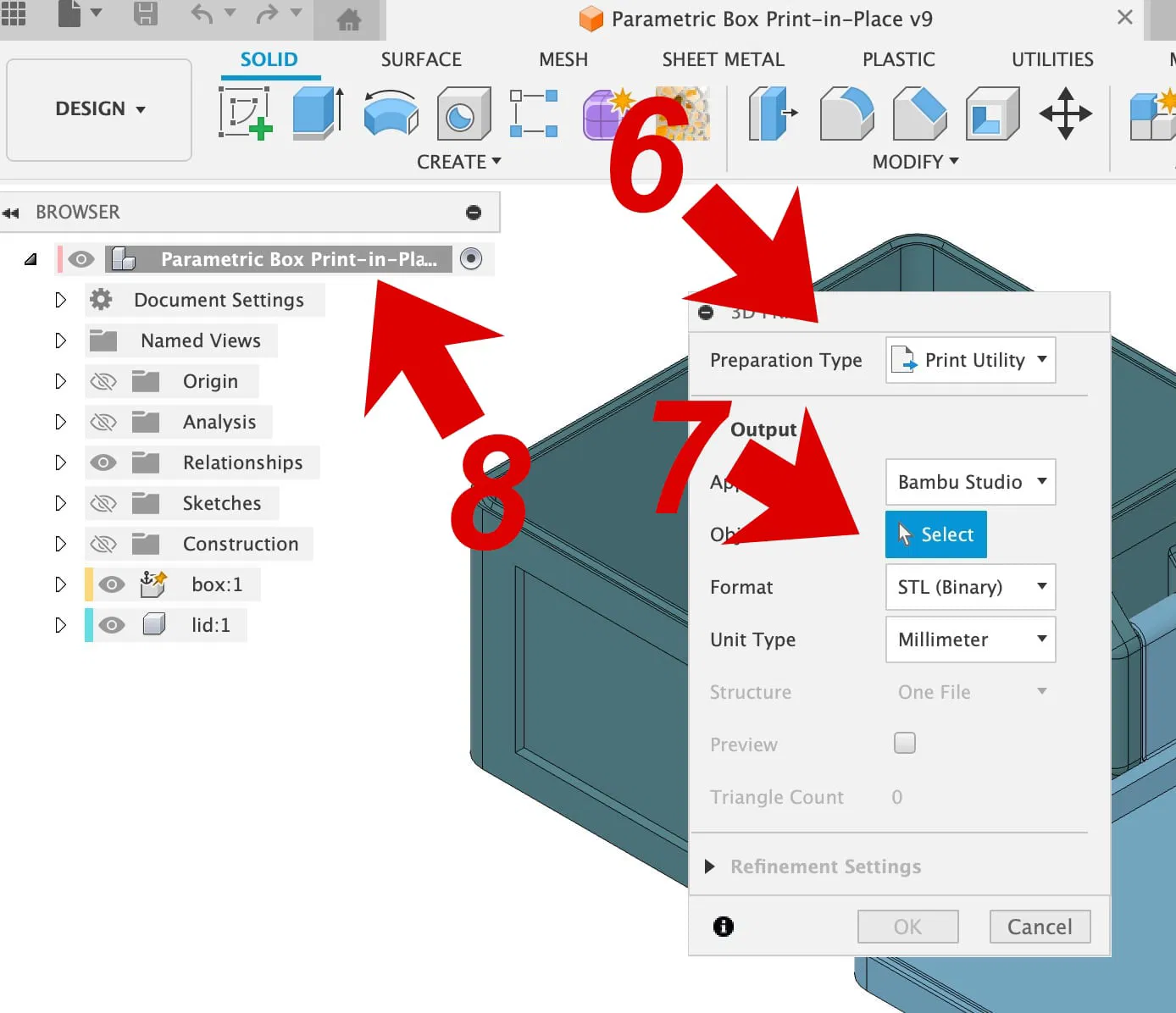

6. Trong hộp thoại tiếp theo, chọn preparation type của bạn…
7. … nhấn Select…
8. … và chọn mục trên cùng trong trình duyệt (browser) (!) ở phía bên trái ("Parametric Box Print-in-Place").
9. Nhấn OK.

Lưu ý:

• Mình đã thử nghiệm rất nhiều với độ dung sai (tolerance). 0.3mm cho kết quả hoàn hảo. Nhưng bạn có thể tăng lên nếu hộp quá cứng, khó đóng mở.
• Đừng để giá trị chiều cao nắp quá thấp, vì có thể làm bản lề dễ gãy.

Hướng dẫn in

• 3 tường (walls)
• Không cần support (hỗ trợ)

In bằng nhựa PLA với chiều cao lớp in (layer height) 0.2mm là ổn.

Lắp ráp

Không cần lắp ráp gì cả.

Ghi chú

Nếu bạn có góp ý hay gợi ý gì, hãy cho mình biết nhé.

Mình rất mong được thấy ảnh thành phẩm từ các bạn...
