Loa 3D đa năng tương thích với hệ thống Multiboard

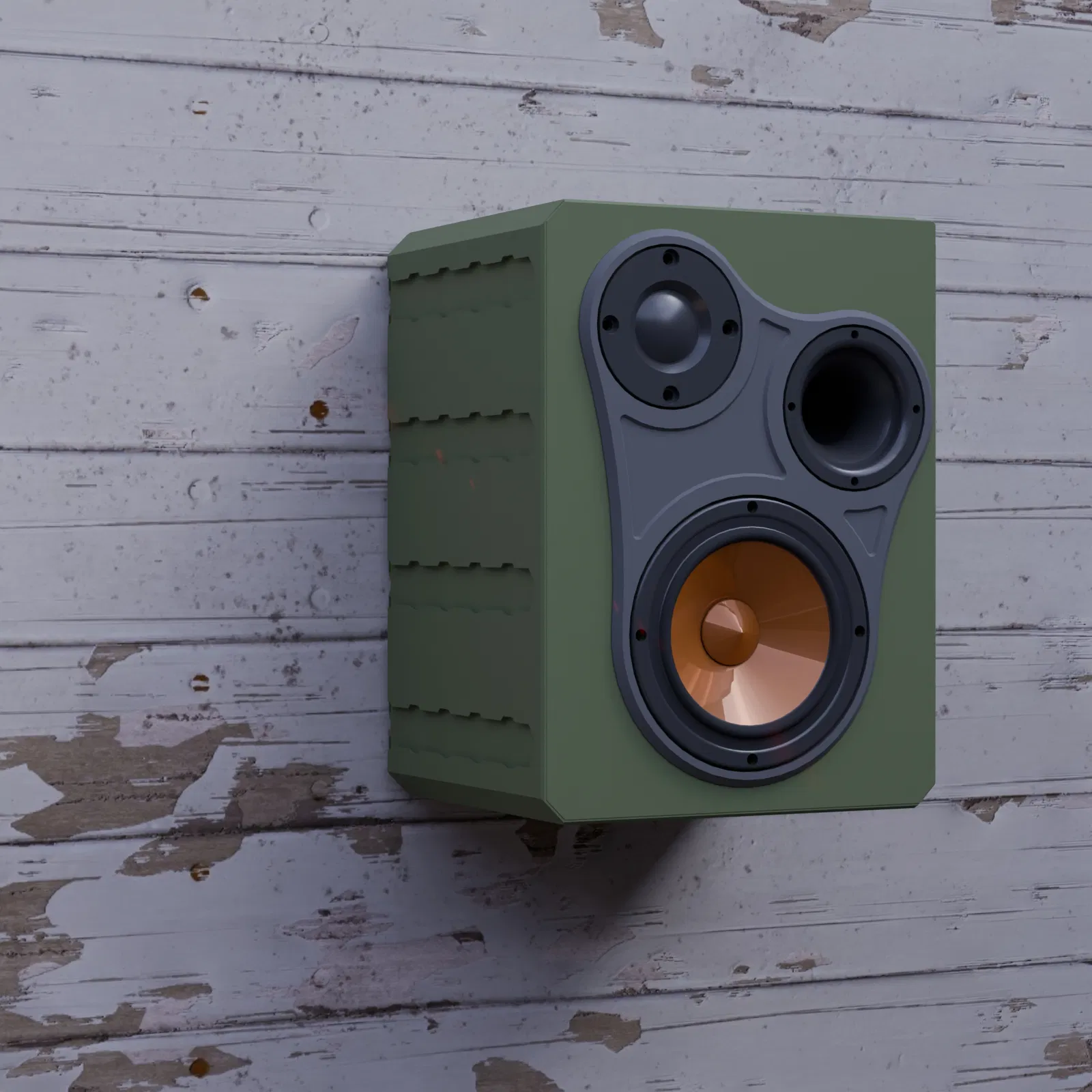

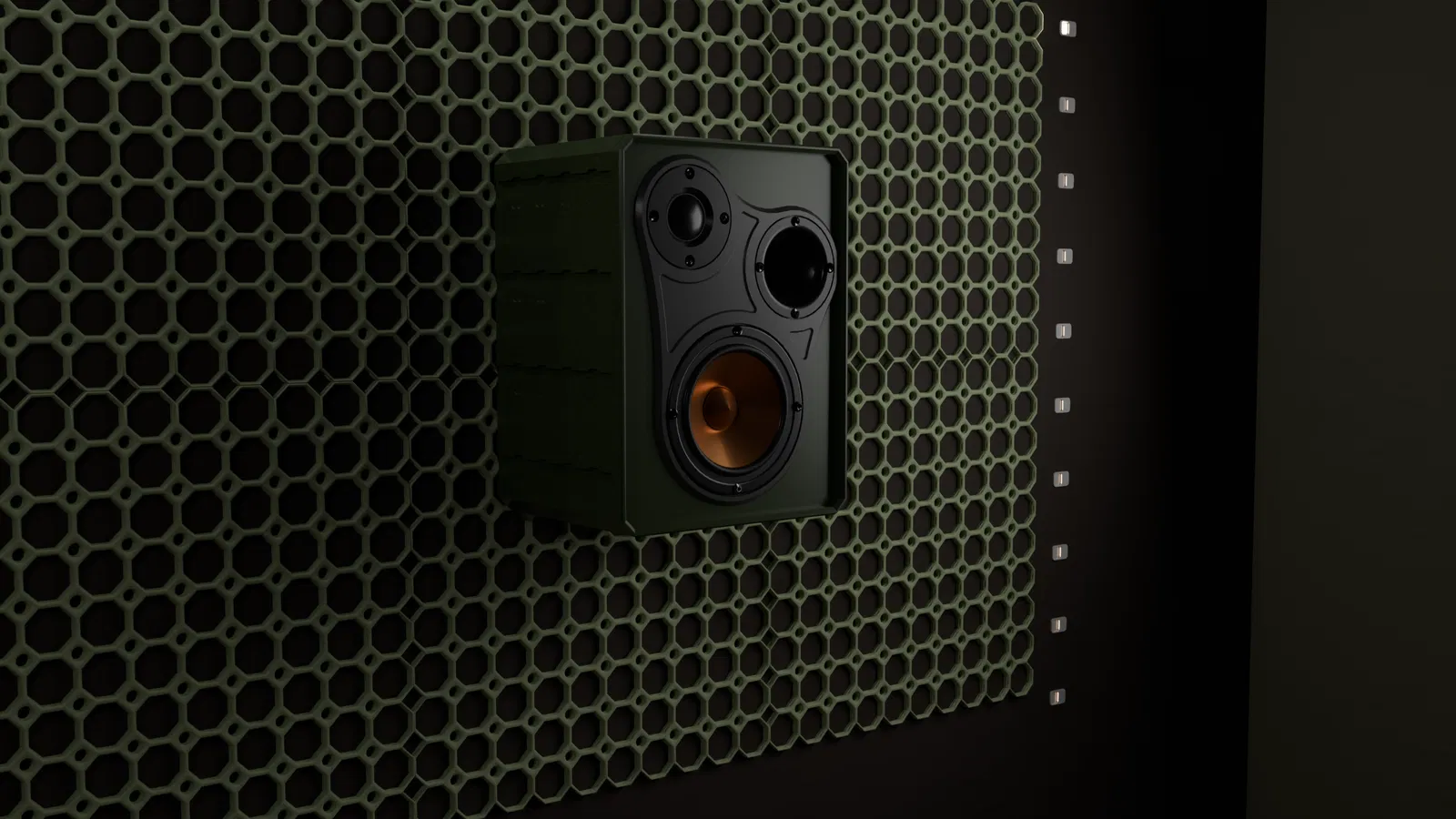

Đây là mẫu thùng loa được thiết kế để lắp đặt vừa vặn trong hệ sinh thái Multiboard. Bạn có thể gắn trực tiếp lên tường, đồng thời vẫn giữ được không gian để lắp thêm các ngăn chứa đồ (bins) khác xung quanh.

Danh sách linh kiện (BOM):

• 2 x Loa 3 inch 15-60w*
• 1 x Loa Tweeter siêu mỏng 52mm 15-20W*
• 1 x Bộ phân tần (Crossover) 2 đường tiếng 3200Hz (hoặc loại tương đương)
• 1 x Mạch khuếch đại Bluetooth 2x50W
• 12 x ốc M3 x 6
• 4 x ốc M3 x 12
• 4 x đai ốc M3
• 12 x đai ốc nhiệt (heat set inserts) M3
• 2 x ốc M5 x 12
• 2 x đai ốc nhiệt M5
• Đất sét dính (Bluetak) hoặc vật liệu trám kín khe hở

Mua ốc vít trọn bộ tại đây: https://s.click.aliexpress.com/e/_omc6KRy Mua đai ốc nhiệt tại đây: https://s.click.aliexpress.com/e/_oDEjowa

Hướng dẫn lắp đặt:

• Khi in phần hộp và nắp, hãy thiết lập số lượng tường (walls) tối đa để đạt được độ đặc cần thiết.

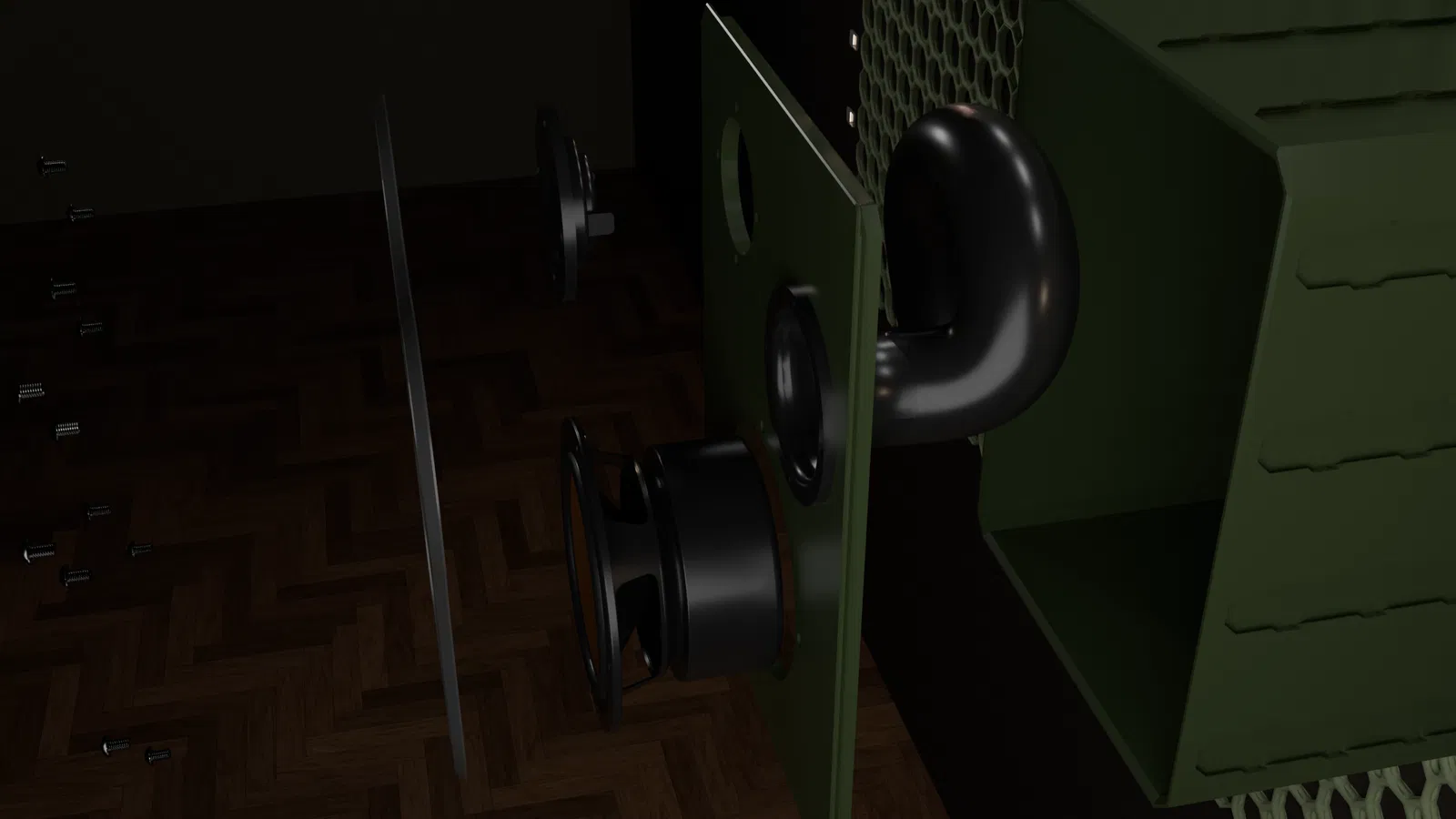

• Phần cổng thoát hơi cần được bắt vít và trám kín vào hộp. Tất cả các lỗ bắt vít còn lại đều dùng đai ốc nhiệt.
• Mặt loa (face plate) có thể được dán cố định bằng keo hoặc đất sét Bluetak.
• Khoan 2 lỗ 5mm ở cạnh hộp không dùng để gắn phụ kiện, dùng để bắt bu lông M5 dẫn dây loa ra ngoài (Johnathan từ The Next Layer gợi ý dùng jack cắm nguồn tròn để kết nối).

*Đây là các liên kết tiếp thị (affiliate links) giúp hỗ trợ mình duy trì việc chia sẻ các tệp STL miễn phí. Rất cảm ơn mọi người đã ủng hộ!
