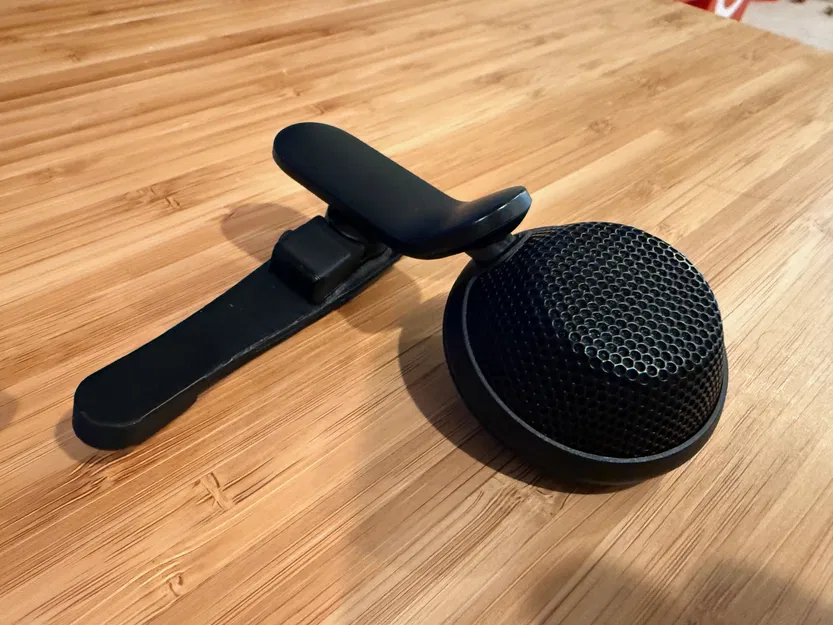

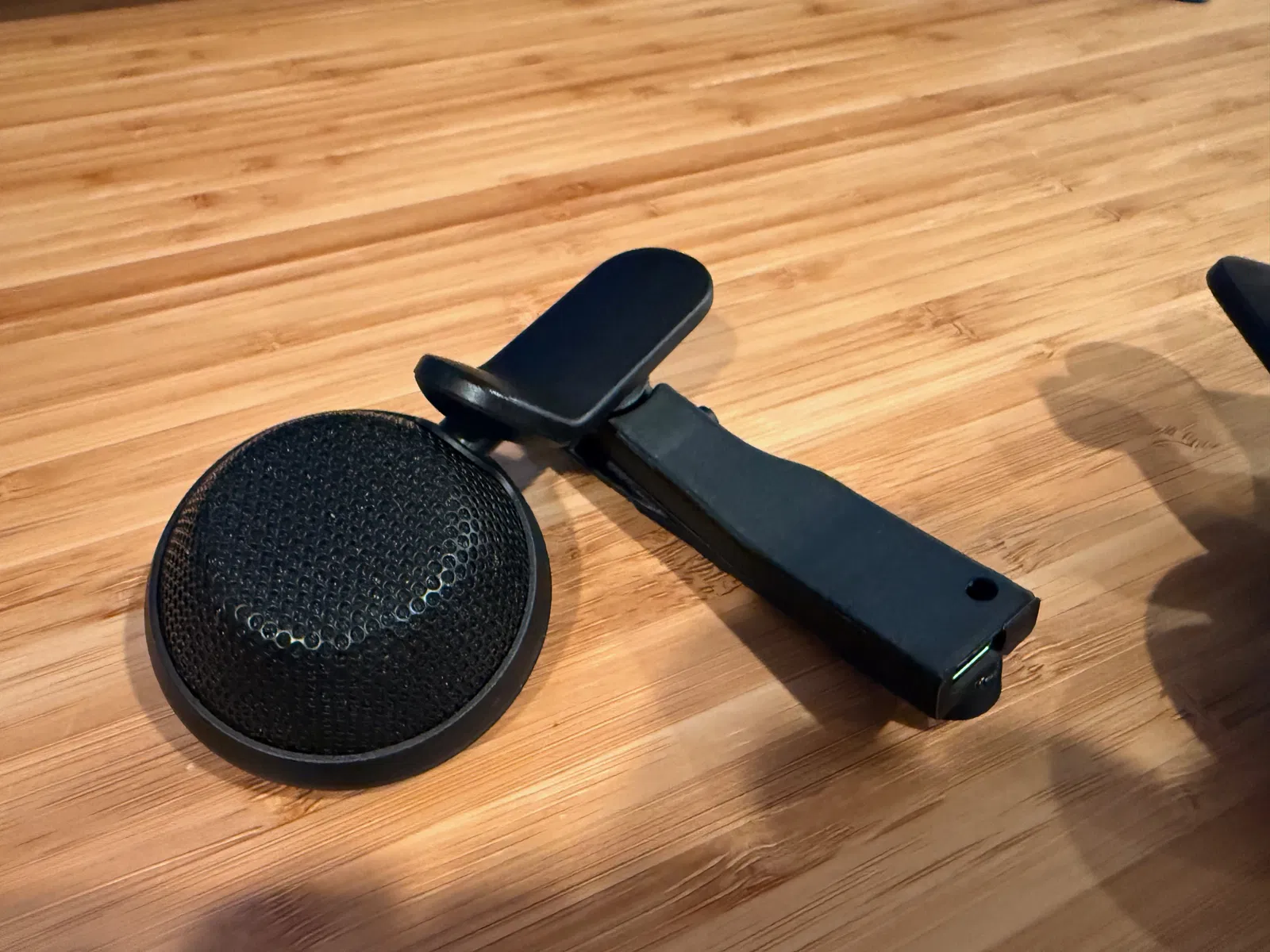

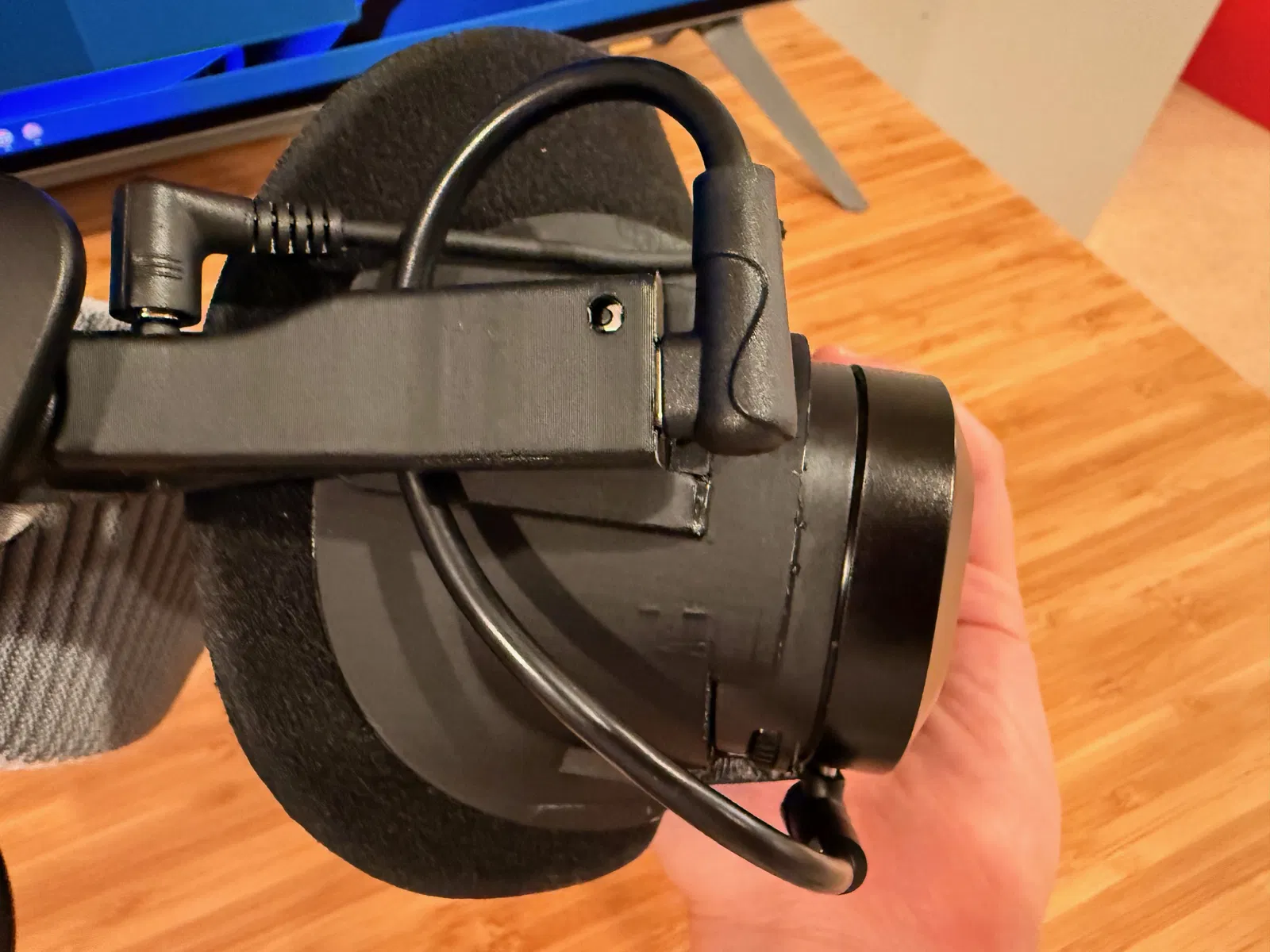

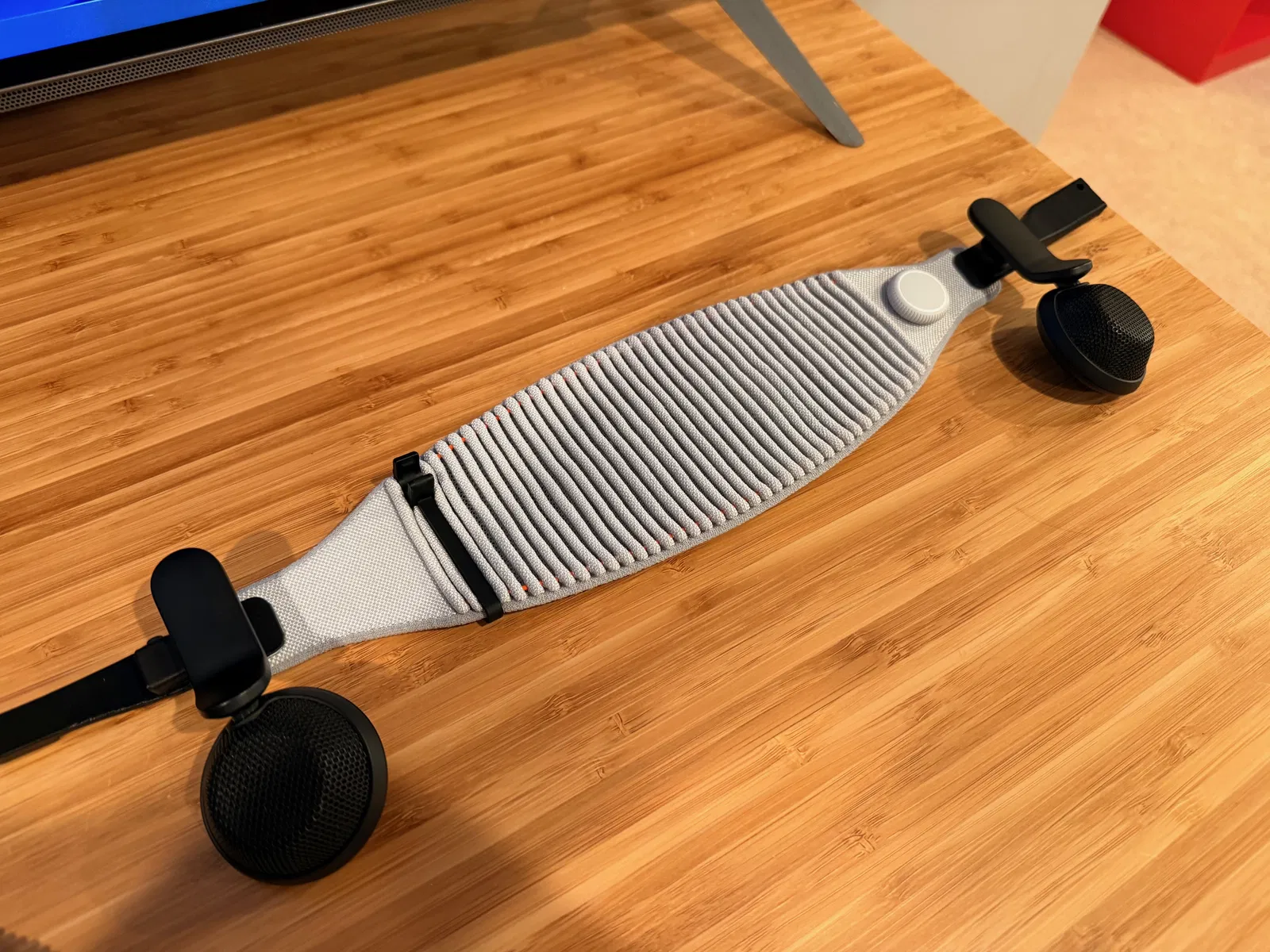

Ngàm chuyển Bigscreen Beyond - Dây đeo Apple Vision Pro & Loa Valve Index BMR

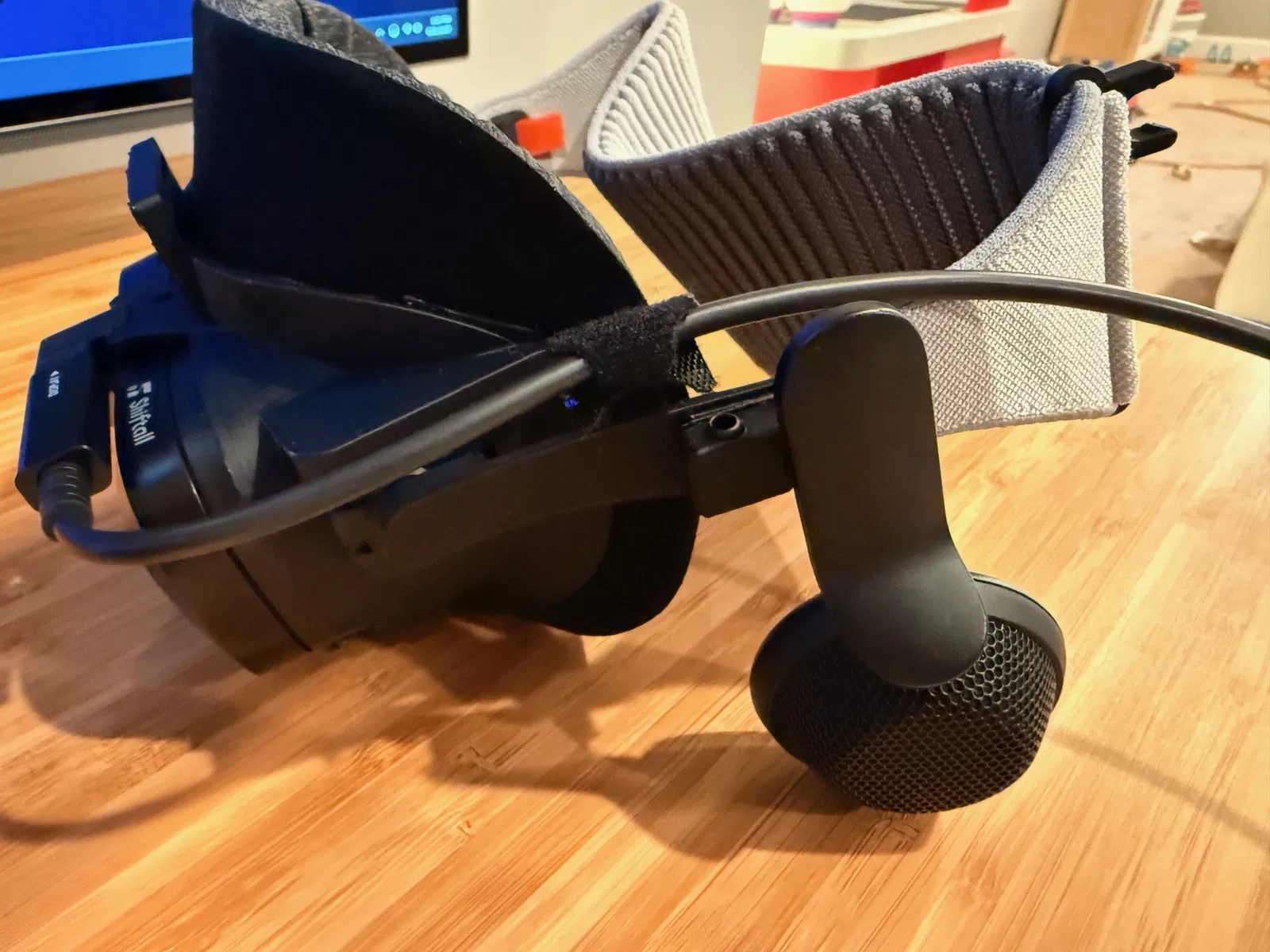

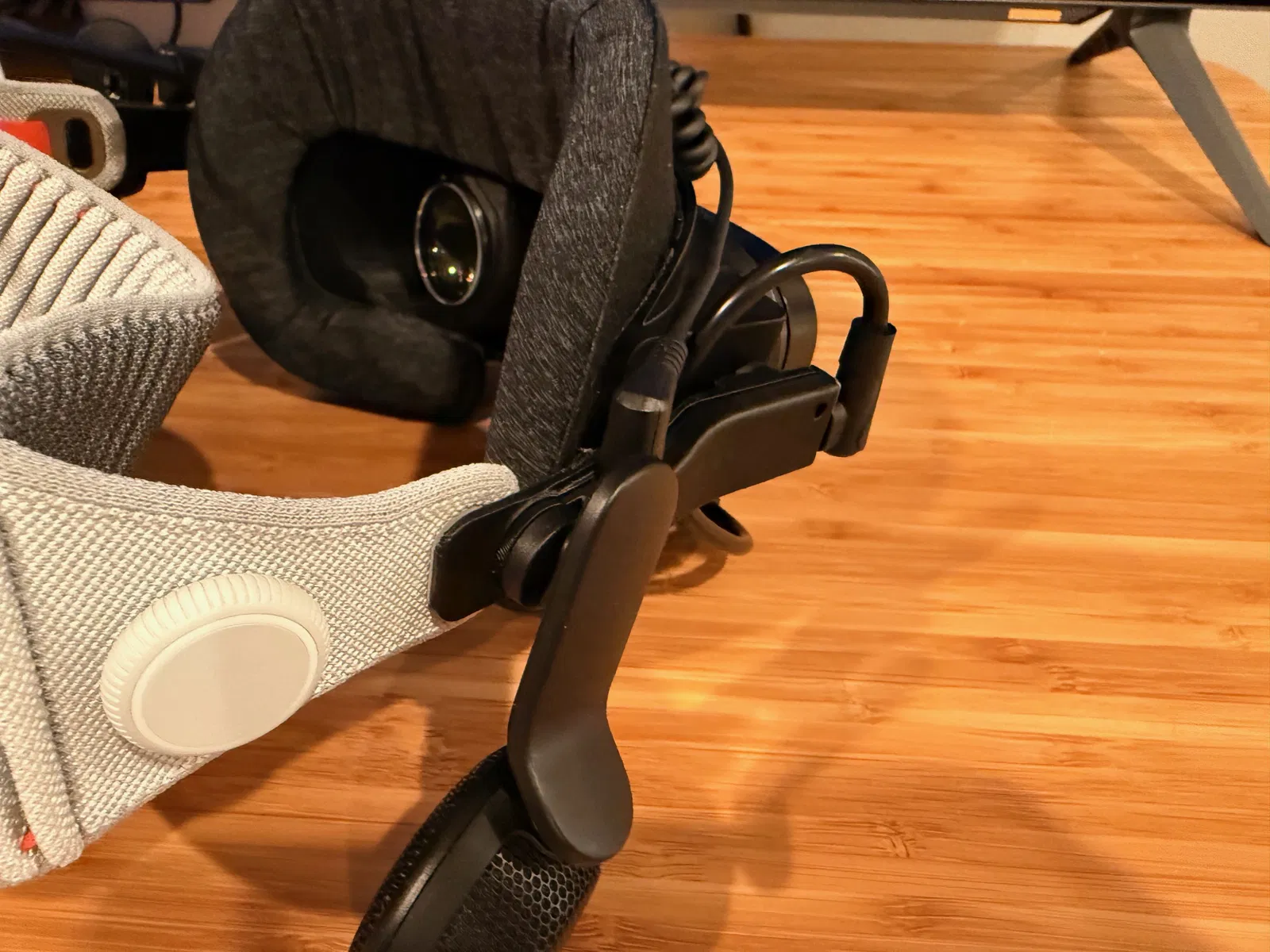

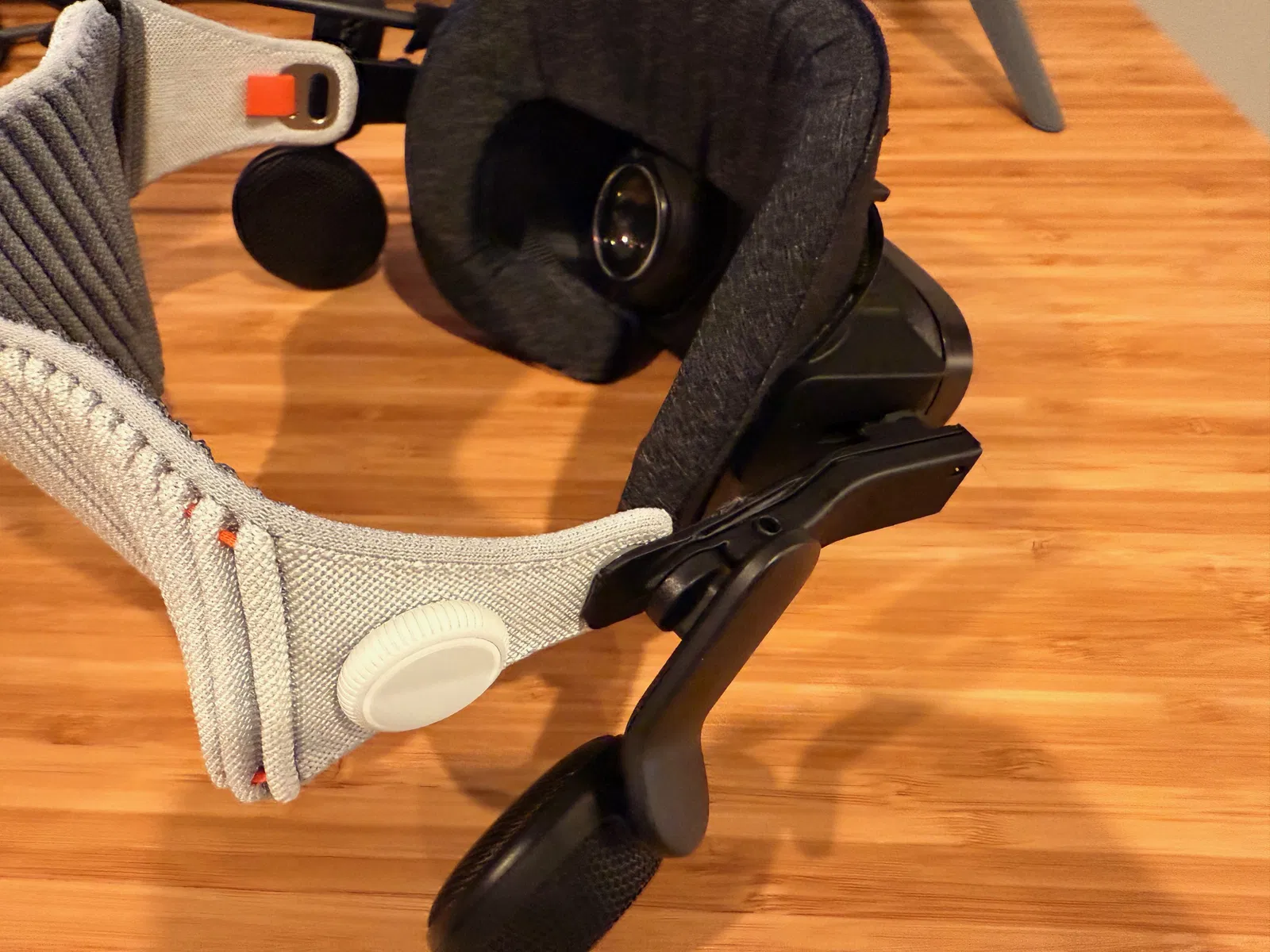

Đây là ngàm chuyển đổi cho phép Bigscreen Beyond hoặc các kính thực tế ảo (HMD) có chốt gắn dây đeo kiểu Beyond sử dụng dây đeo phong cách Apple Vision Pro (AVP) cùng loa Valve Index BMR thông qua các adapter và module DAC từ MMI Modular cực xịn. Không cần phải hàn cắt gì cả!

Yêu cầu linh kiện

• Loa Valve Index BMR: Mình mua tại https://tundra-labs.com/products/index-speaker-new. Bạn cần cả bên trái và bên phải.
• Bộ MMI Modular: MMI Modular có thiết kế và bán sẵn các board mạch DAC và adapter BMR cho bản dựng này: https://www.mmimodular.com/projects/electronics/hummingbird/
  • Cụ thể, dự án này cần hai món sau từ shop của MMI Modular:
    • Valve Index BMR Adapters: Chọn “hummingbird kit” trong menu thả xuống để có bản kèm jack 3.5mm: https://mmimodular.myshopify.com/products/valve-index-bmr-adapters
    • USB DAC: Loại có cổng USB-C cái và đầu nối picoblade: https://mmimodular.myshopify.com/products/usb-dac
• Cần hai ốc vít M2x6 đầu bằng (có thể tìm mua trong các bộ ốc trên Amazon).
• Bạn cần thêm dây nối picoblade như mô tả trên trang của MMI Modular. Mình dùng loại cáp có sẵn này và thấy rất ổn: https://shop.aquacomputer.de/Monitoring-and-Controlling/RGBpx/RGBpx-cable-length-4-cm::3762.html
• Khoảng 30cm dây loa 3.5mm đực/đực, ưu tiên loại có đầu bẻ góc 90 độ ở cả hai đầu.
• Cáp USB-C phù hợp với kính của bạn. Mình dùng cáp 10cm có đầu bẻ góc 90 độ.

In 3D

• Mình dùng nhựa Polymaker PLA, có dùng thêm hỗ trợ (tree supports) cho phần cánh tay, còn phần nắp thì không cần support.

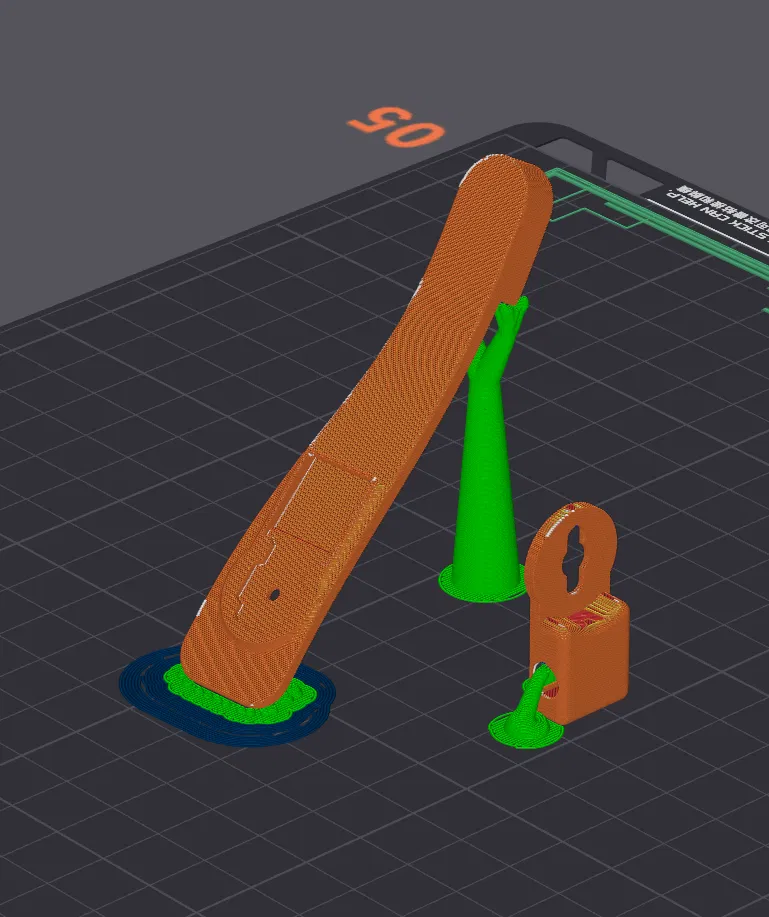

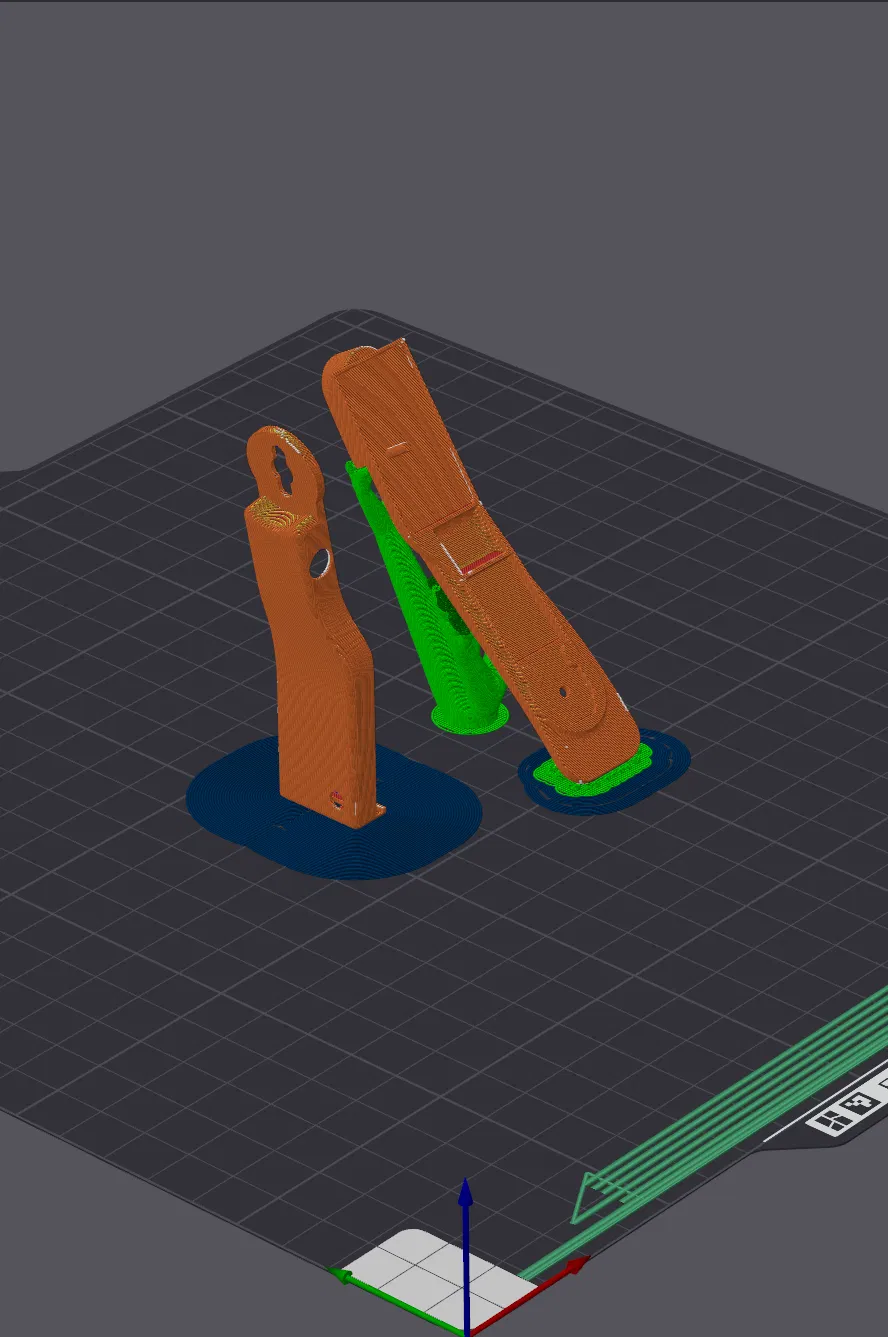

• Xem ảnh để biết cấu hình in mà mình đã dùng thành công trên máy Bambulabs X1C.

Lắp ráp

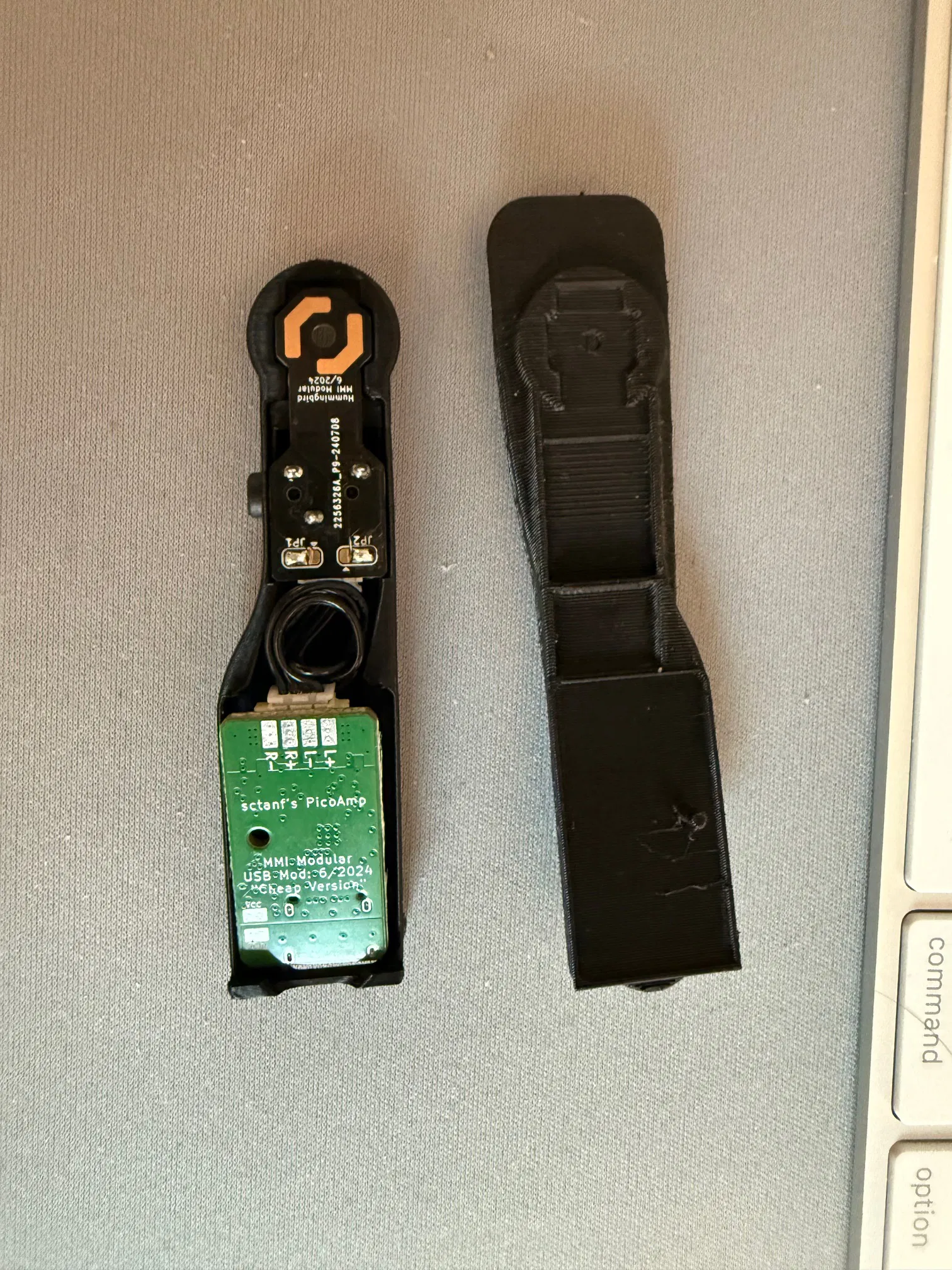

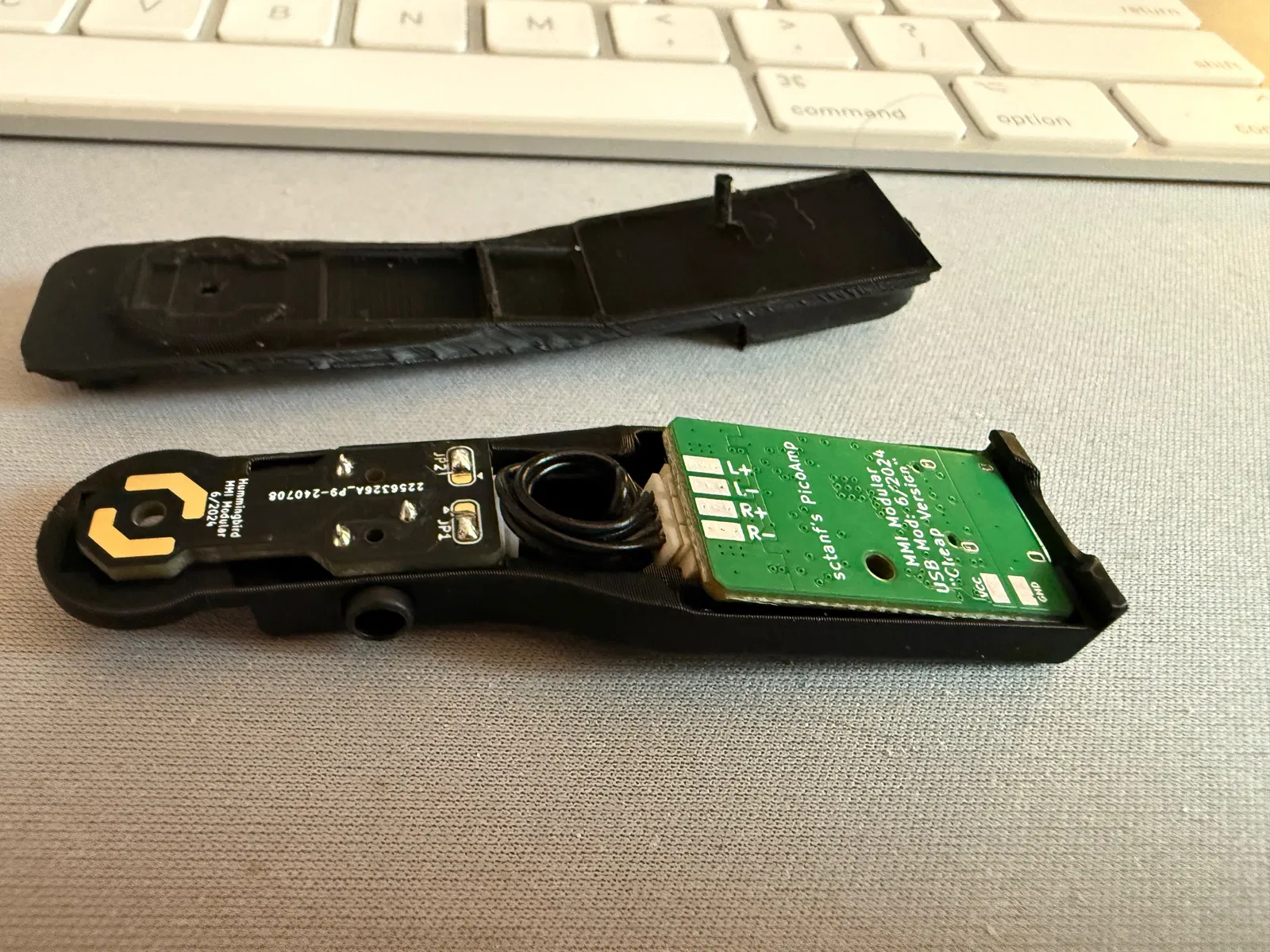

• Với bên phải, kết nối DAC và PCB adapter BMR bằng dây picoblade. Bạn sẽ cần cuộn dây một chút để nó nằm gọn trong vỏ.

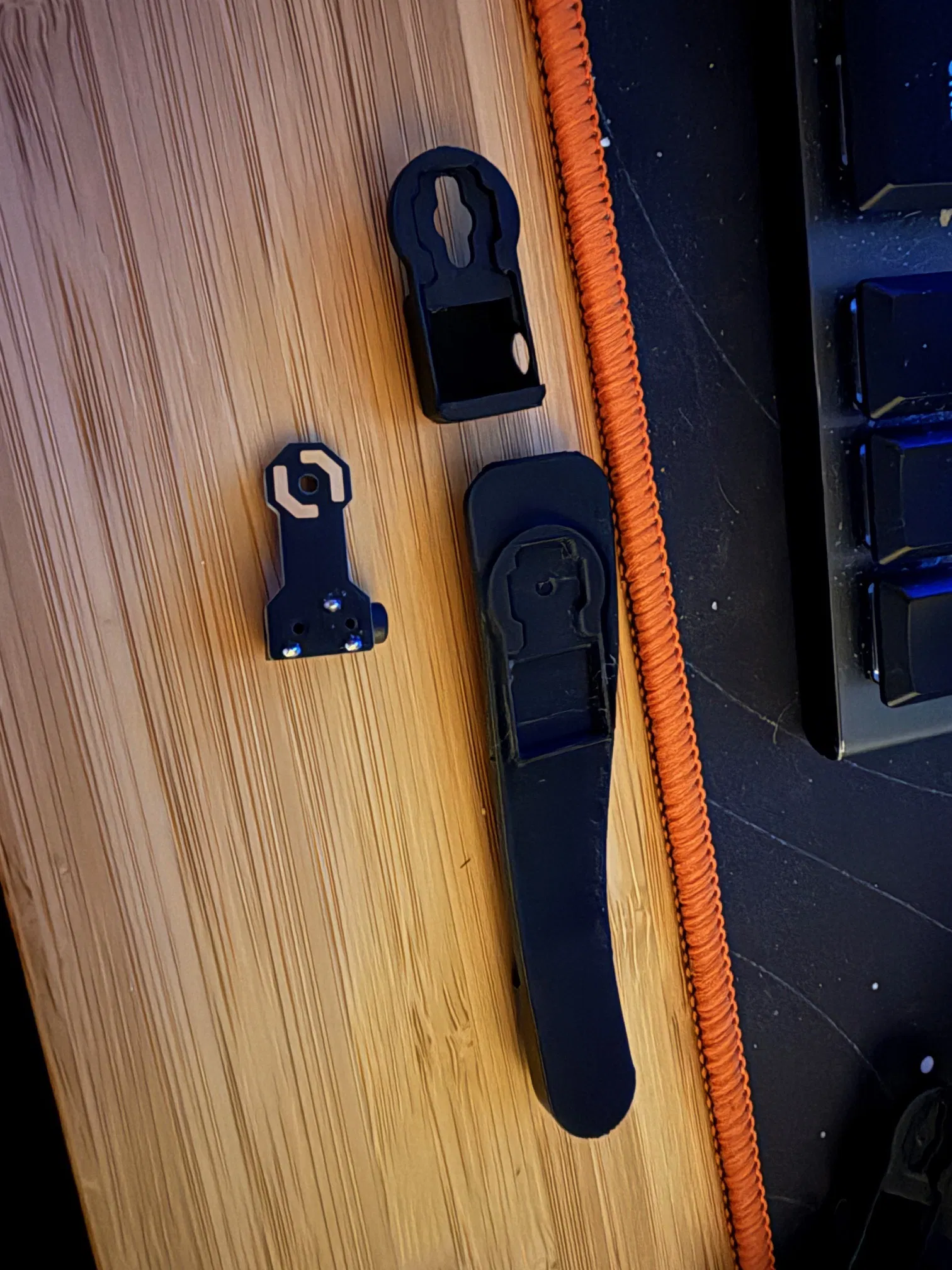

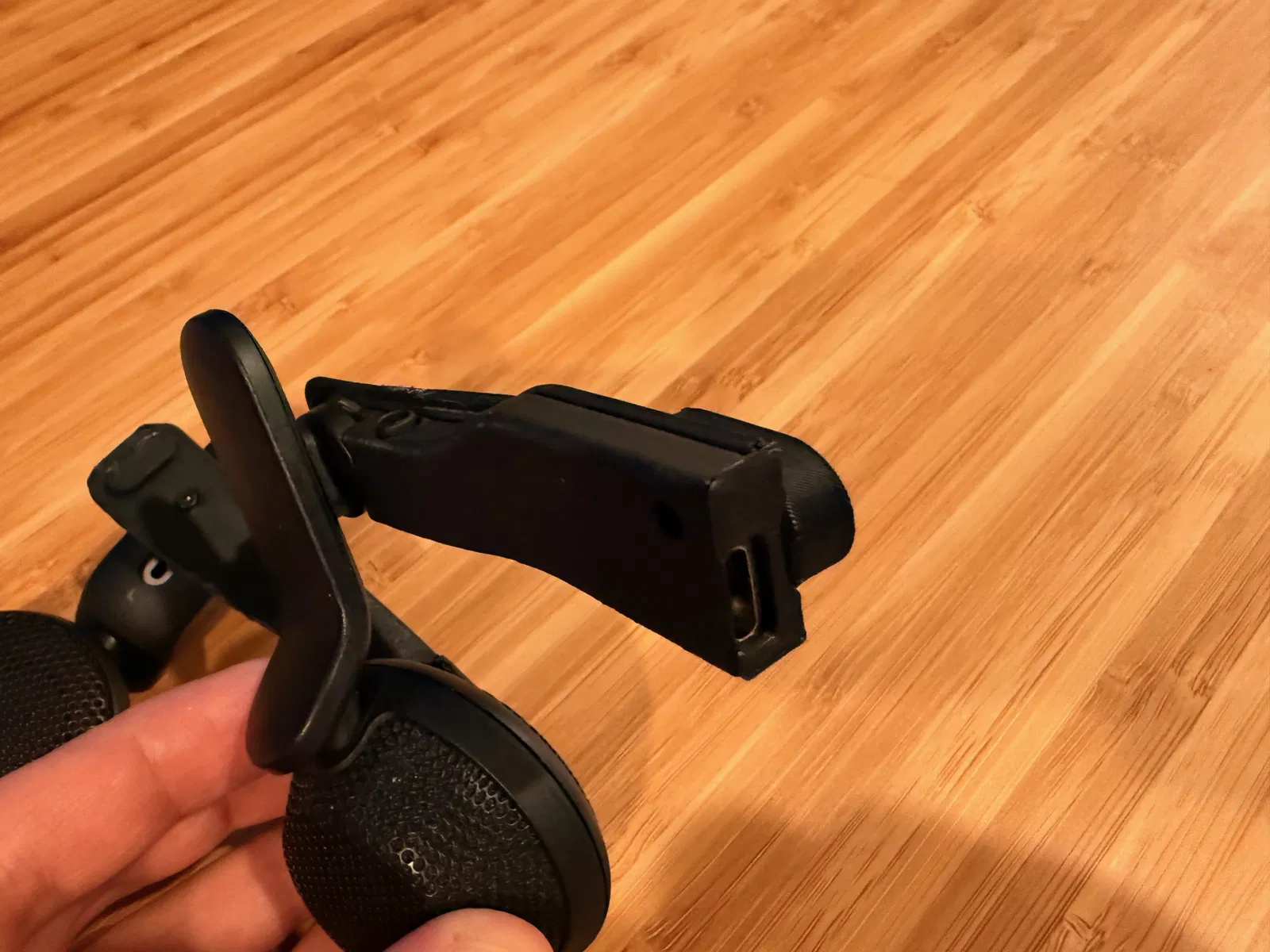

• Ở phía đối diện với lỗ ốc vít, phần nắp sẽ có một cái ngàm để cố định vào rãnh.

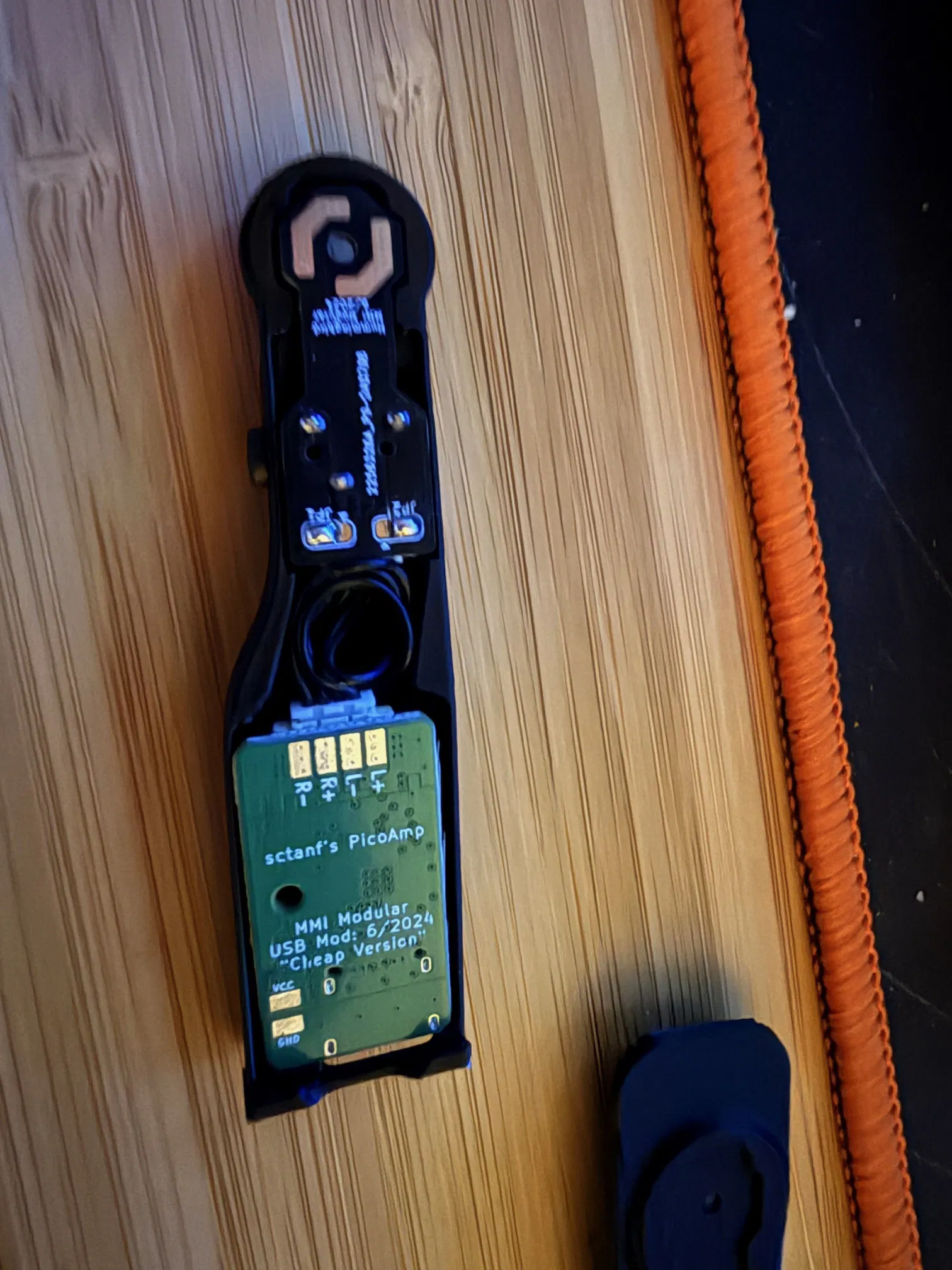

  • Đặt các PCB vào các module tay (ARM).
  • Móc phần nắp vào rãnh ở phía ngắn xa lỗ ốc nhất trên cánh tay.
  • (Bên phải) nhẹ nhàng đẩy dây cáp đã cuộn vào khe giữa các PCB.
  • Đóng nắp lại vào cánh tay.

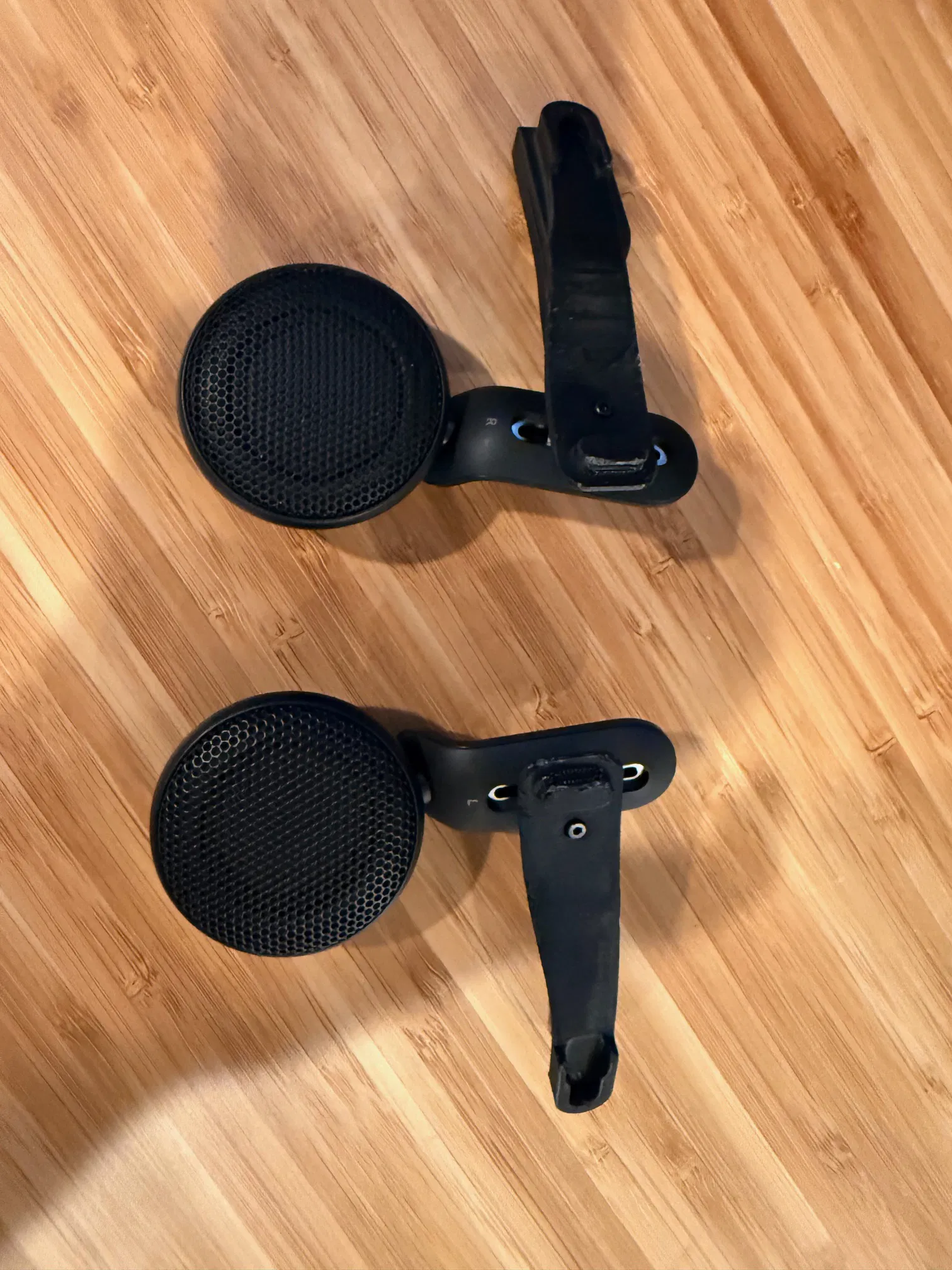

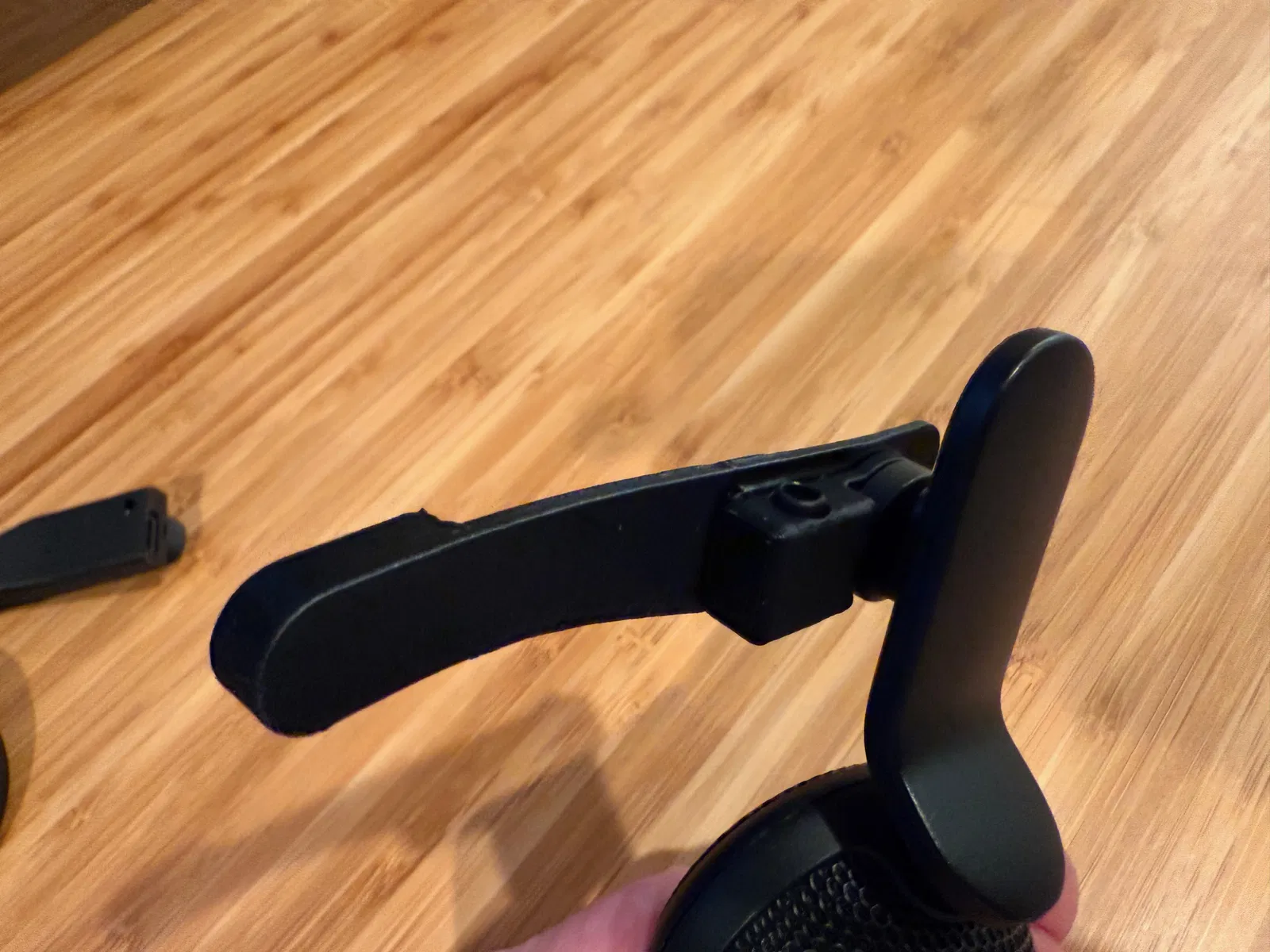

  • Lắp ốc M2x6 vào lỗ và vặn vào module loa Valve Index BMR (nhớ chọn đúng bên loa cho cánh tay đang lắp).

Dùng cho kính khác

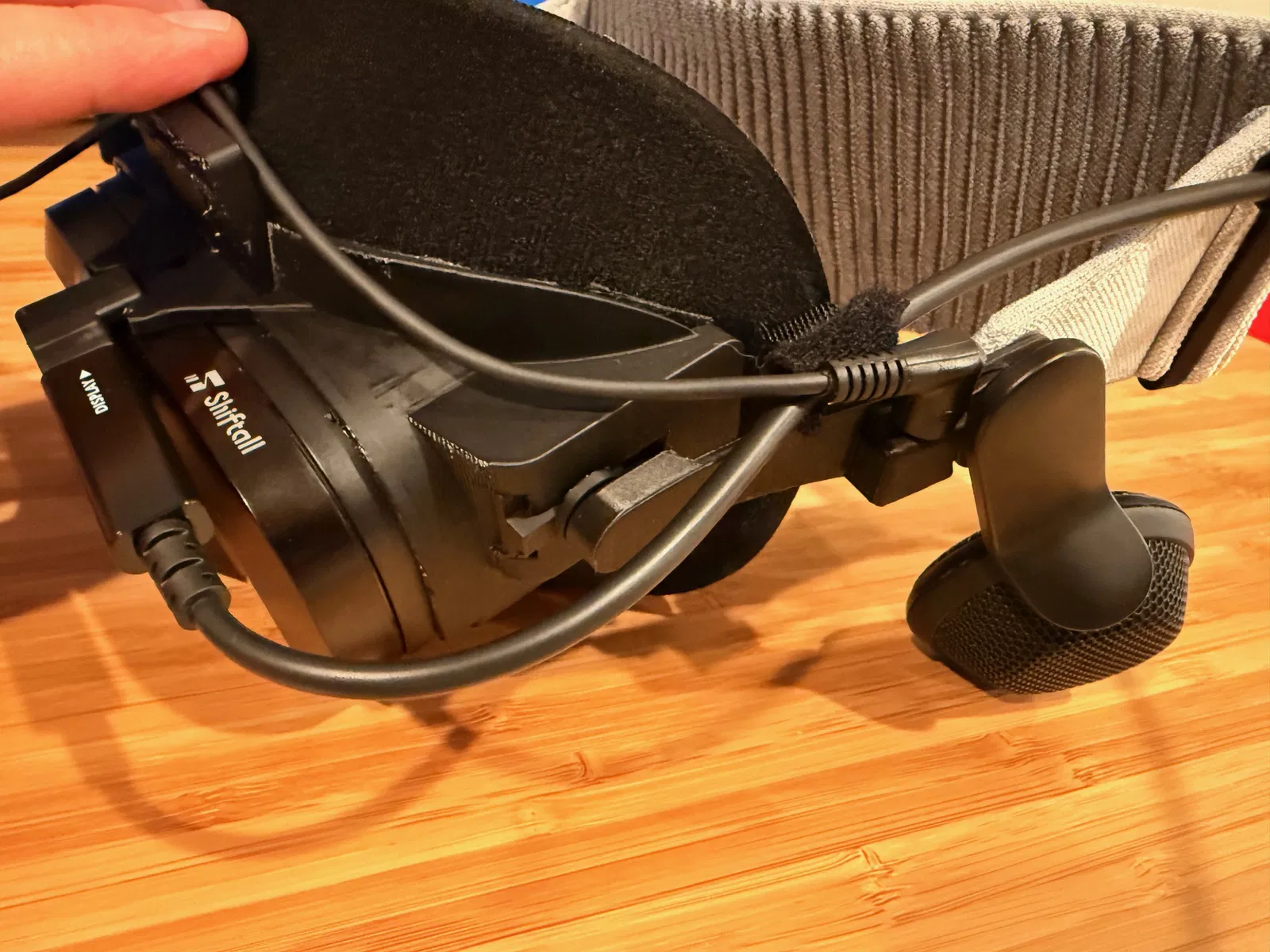

Nếu bạn muốn dùng với MeganeX Superlight 8K, mình đang dùng bộ "Modular Facial Interface" của Akari: https://akaricrashed.com/portfolio/akaris-meganex-modular-facial-interface/ cùng với các ngàm chuyển Bigscreen Beyond mà mình đã thiết kế tại đây:

Cập nhật 22/10/2025: Bổ sung chi tiết và link trực tiếp đến các linh kiện cần thiết từ MMI Modular.
