Mô tả
Vì không phải lúc nào mình cũng muốn dùng máy khoan điện để chỉnh sửa lỗ khoan, nên mình đã tìm một dụng cụ cầm tay. Mình có tham khảo vài thiết kế trên Thingiverse nhưng các mẫu đó không hợp ý mình lắm vì trông hơi cồng kềnh. Một điểm yếu nữa là các đầu kẹp (collets) thường bị kẹt cứng sau khi vặn chặt.
Do đó, mình đã thiết kế lại hoàn toàn phần tay cầm và các đầu kẹp đi kèm.

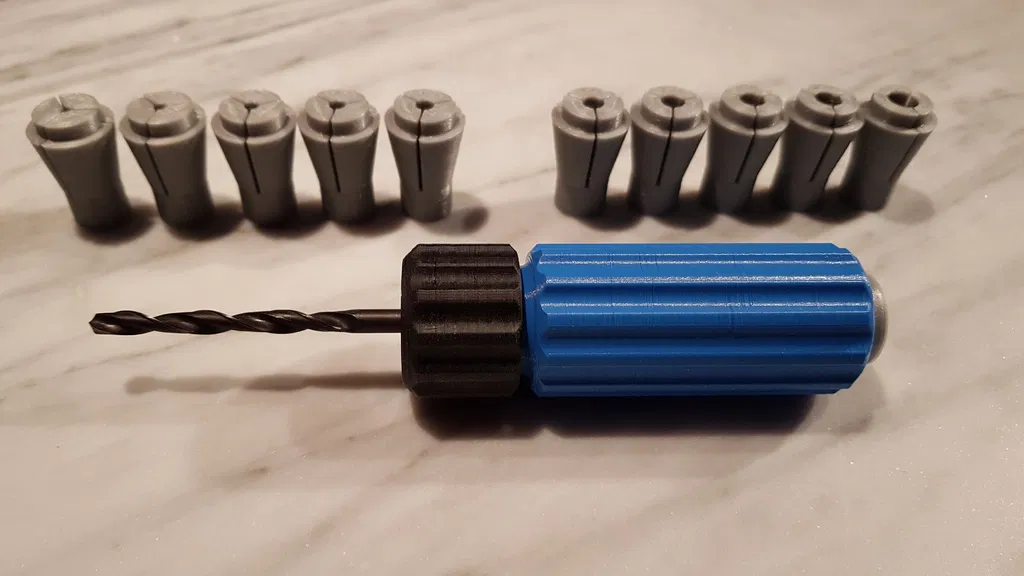

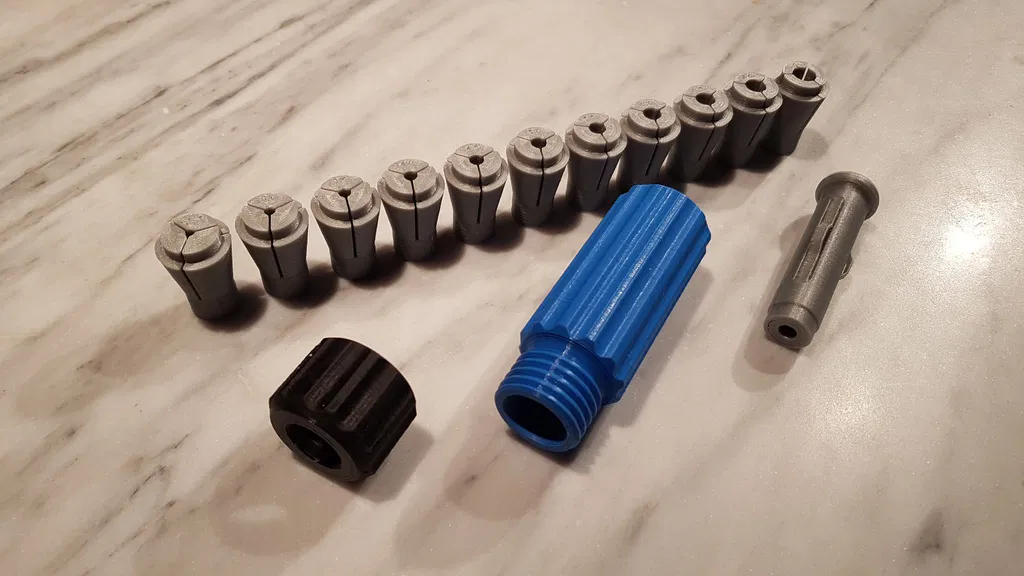

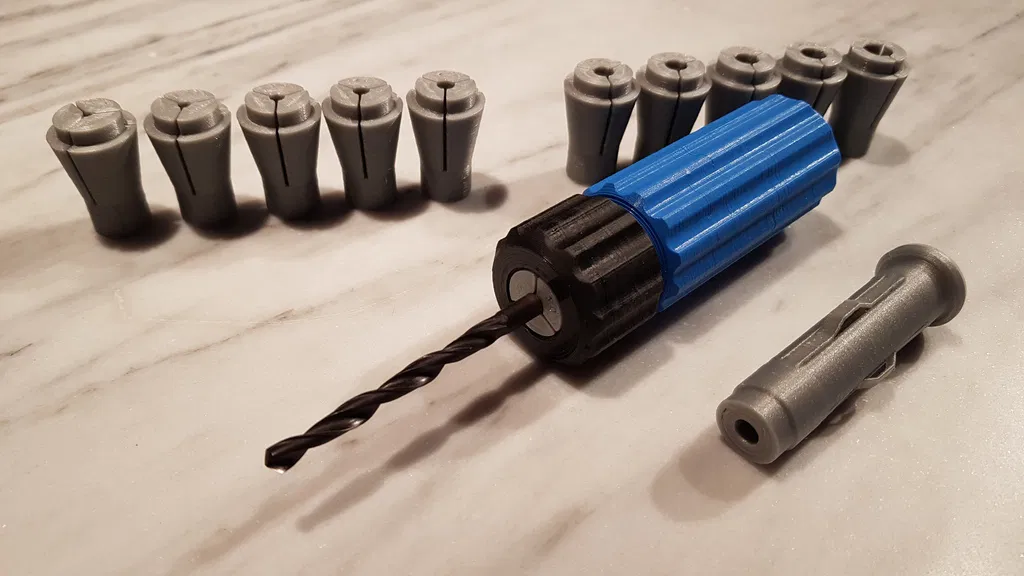

Tay cầm này gọn hơn với đường kính 32mm và chiều dài 96mm. Nó còn có một bộ phận đẩy giúp bạn tháo các đầu kẹp bị kẹt chỉ bằng một cú gõ nhẹ.
Như mọi khi, phần ren có lẽ cần vặn ra vặn vào vài lần để làm trơn những chỗ không đều do in 3D tạo ra.
Cập nhật ngày 30/03/24:
Theo yêu cầu của một bạn, mình đã bổ sung thêm các đầu kẹp có đường kính từ 8.5mm đến 10mm. Tuy nhiên, mình muốn lưu ý là theo ý kiến cá nhân, độ ổn định cơ học và lực kẹp từ đường kính 6mm trở lên không còn đảm bảo trong mọi trường hợp. Tệ nhất là dụng cụ sẽ bị trượt trong đầu kẹp khi sử dụng, nhưng cũng có thể xảy ra tình trạng quá tải và gãy vật liệu.
Mình cũng đã tải lên các file STEP tương ứng.
Thiết lập máy in:
Chất liệu: PLA hoặc PETG
Độ phân giải: 0.15mm
Độ dày tường: 1.2mm
Infill: 30-50%, riêng ốc vặn (Nut): 100%
Support: không cần
