Vòi rót lưu lượng tối đa (Max Flow Rate Spout)
Chiếc vòi này được tối ưu hóa để rót cực nhanh với lưu lượng lên đến 12 lít/phút, giúp đổ hết can 5 lít chỉ trong chưa đầy 30 giây. Thiết kế gồm 3 phần, in không cần support và đảm bảo kín khít tuyệt đối khi sử dụng.
Mô tả

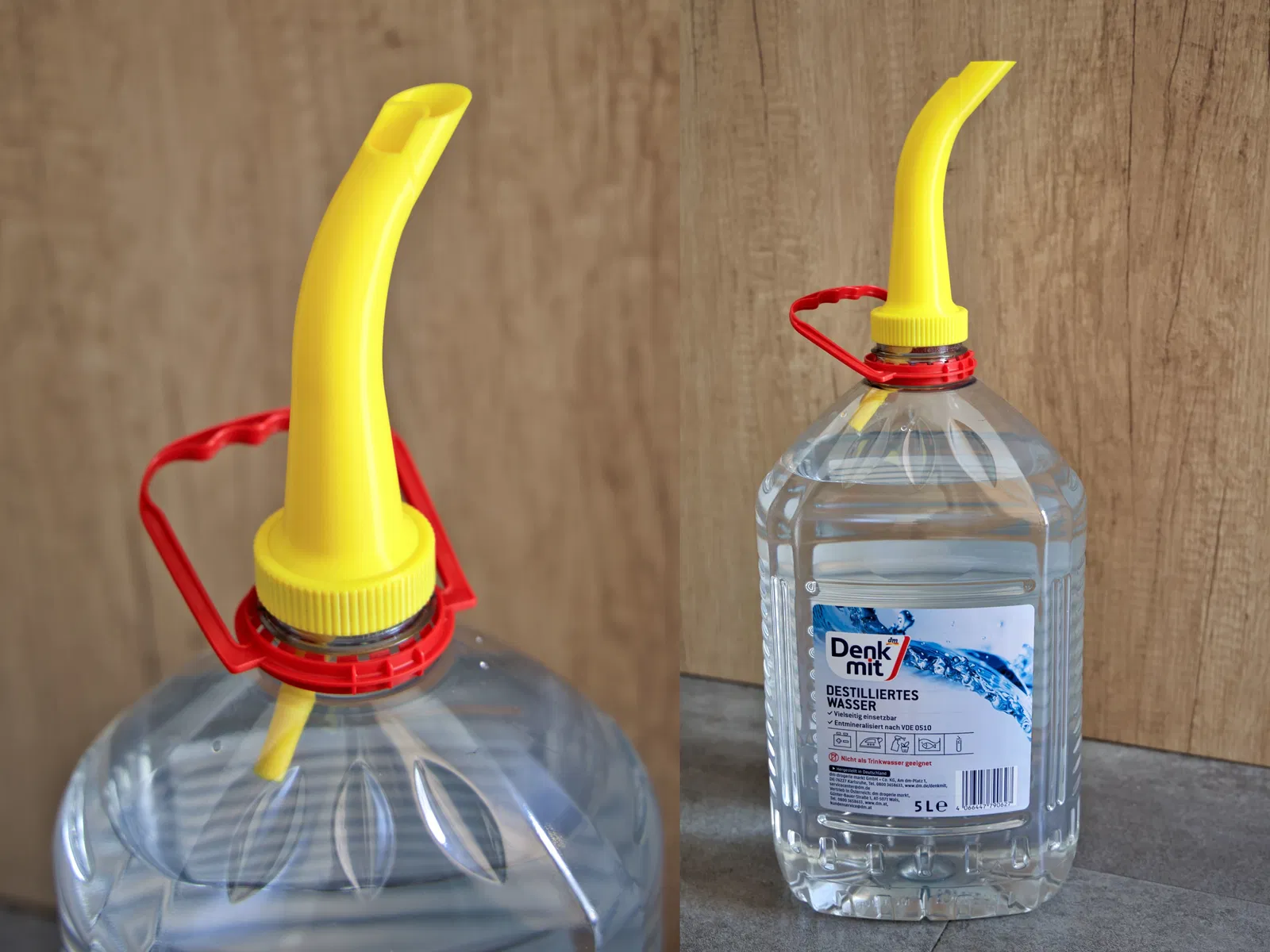

Khi mình thiết kế cái vòi cho can 5 lít, các bản thiết kế ban đầu đã bao gồm một hệ thống thông hơi phức tạp hơn. Mặc dù cách này giúp tối đa hóa lưu lượng chảy của vòi, nhưng nó lại yêu cầu lỗ thông khí lớn hơn và vì thế cần thêm một bộ phận phụ. Vì vậy, dành cho những ai muốn đổ hết can 5 lít trong chưa đầy 30 giây, mình xin chia sẻ bản thiết kế này ở đây. Vòi được cố định bằng một đai ốc khía, bám rất chắc và kín khít vào cổ can nên chất lỏng không bị rò rỉ ra ngoài. Tốc độ chảy cực nhanh, đạt khoảng 12 lít/phút.

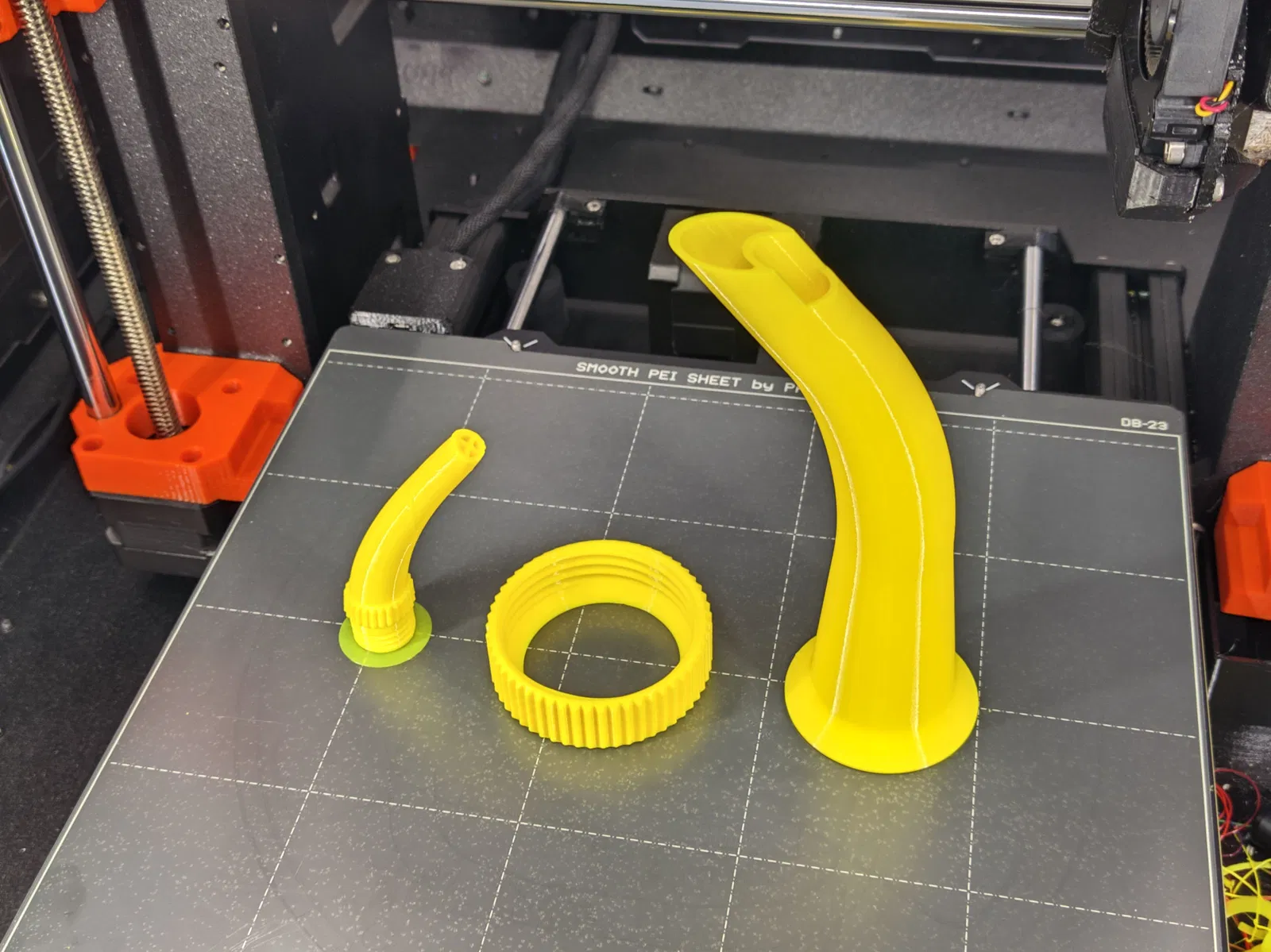

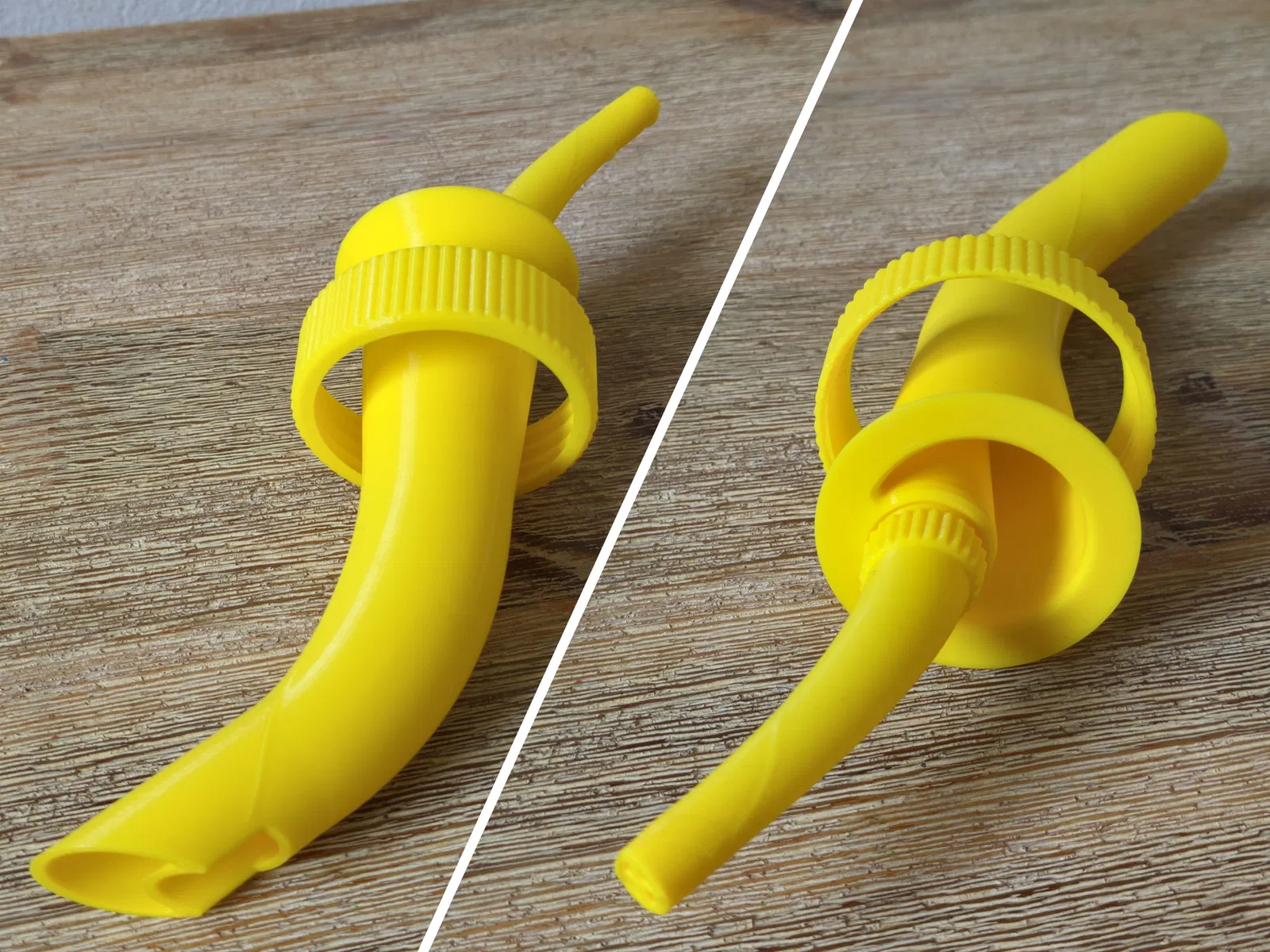

Mô hình này bao gồm ba phần: Vòi (Spout), Đai ốc (Nut) và Bộ thông hơi (Vent).
In bằng nhựa PLA với thiết lập 0,2mm structural (hoặc dùng PETG hay ASA đều ổn). Không cần hỗ trợ (support), nhưng phần bộ thông hơi cần có thêm lớp vành (brim).
