Enderon - Tận dụng 2 máy Ender 3 để chế tạo Voron 2.4 (200mm)

• 07.08.2025 - Thêm file cài đặt in cho X1C, P1S, H2D
• 19.07.2025 - Cập nhật link Discord bị hỏng và thêm video demo
• 08.07.2025 - Thêm file Hướng dẫn PDF
• 28.06.2025 - Thêm BOM và kênh Discord

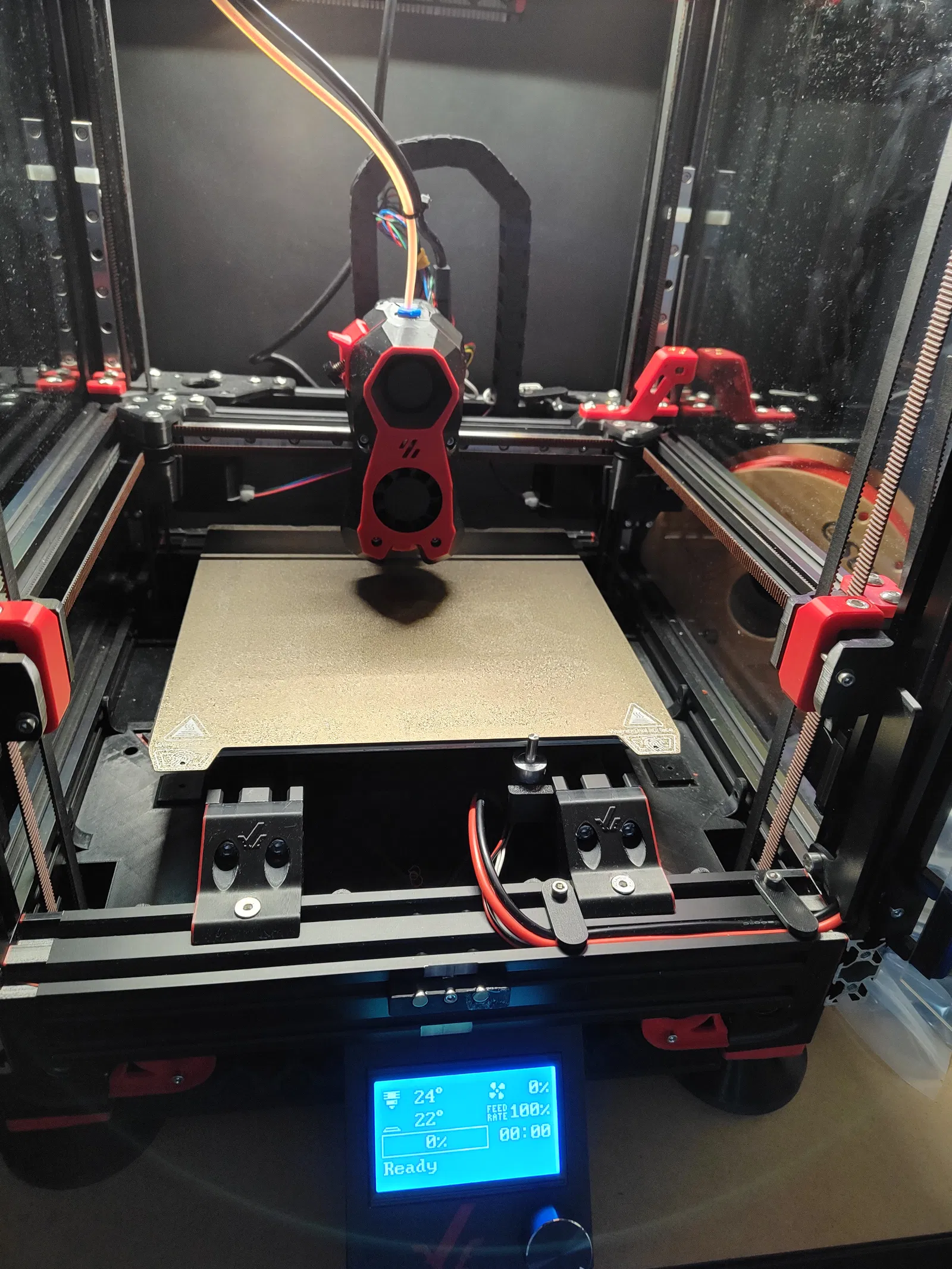

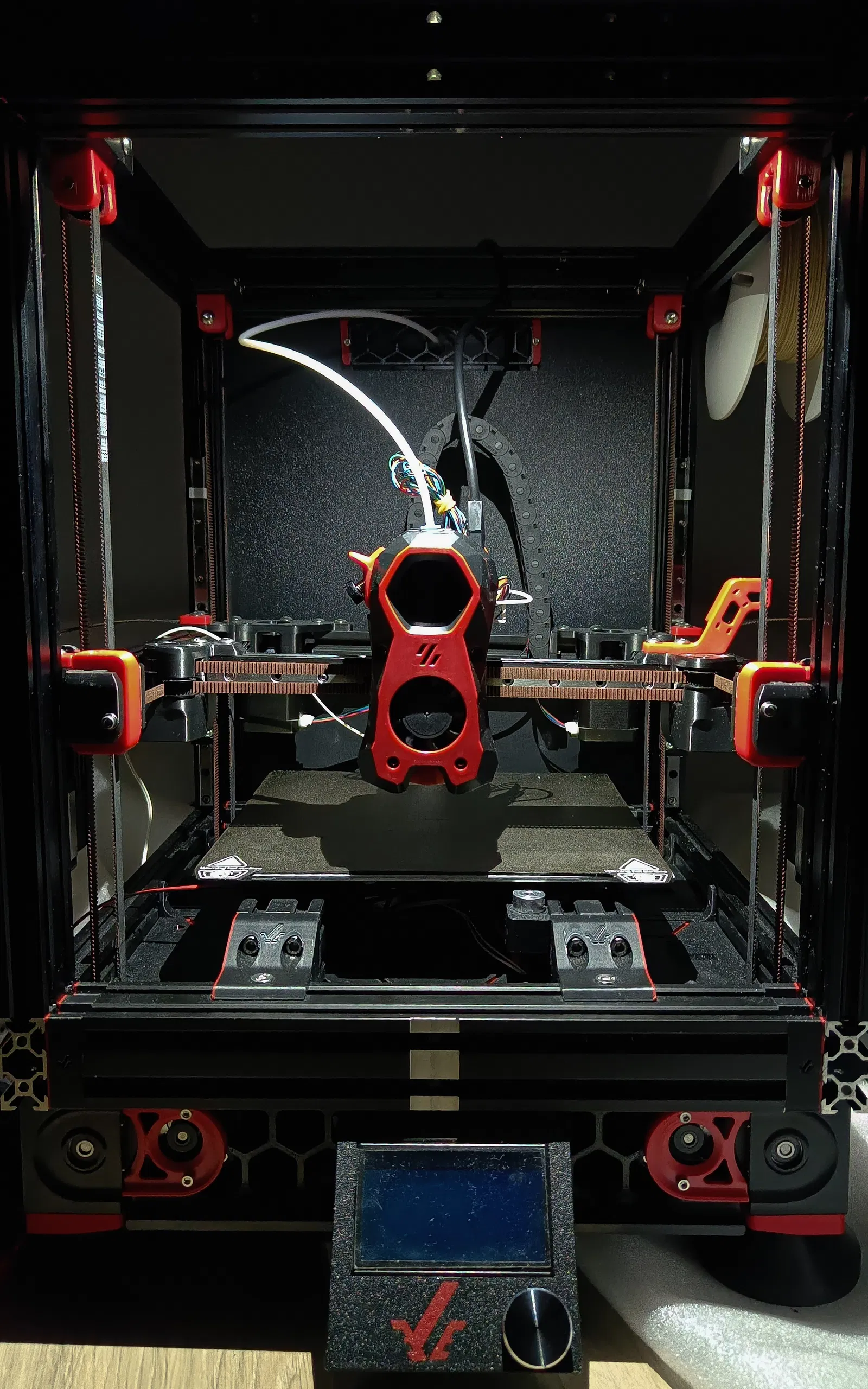

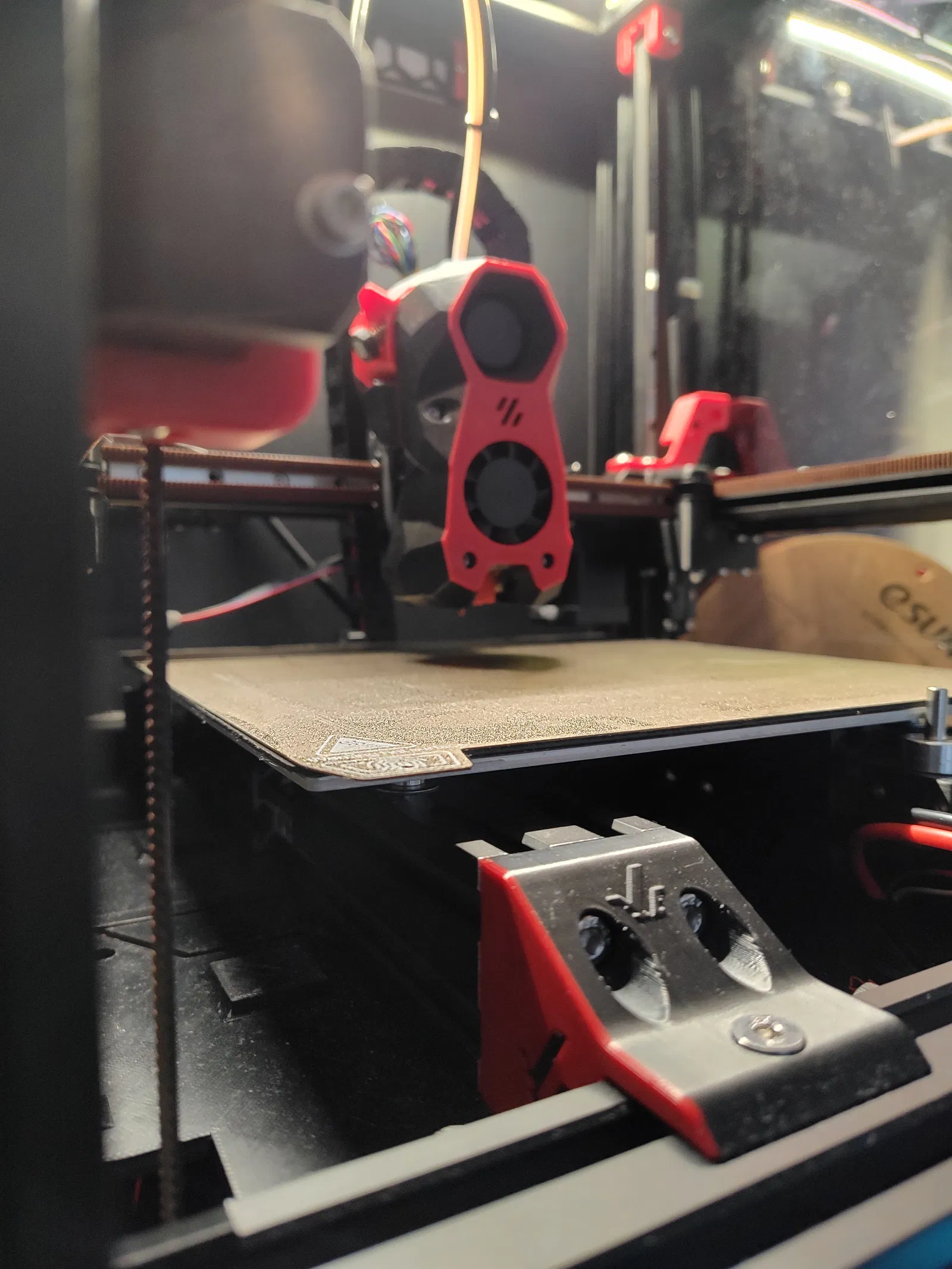

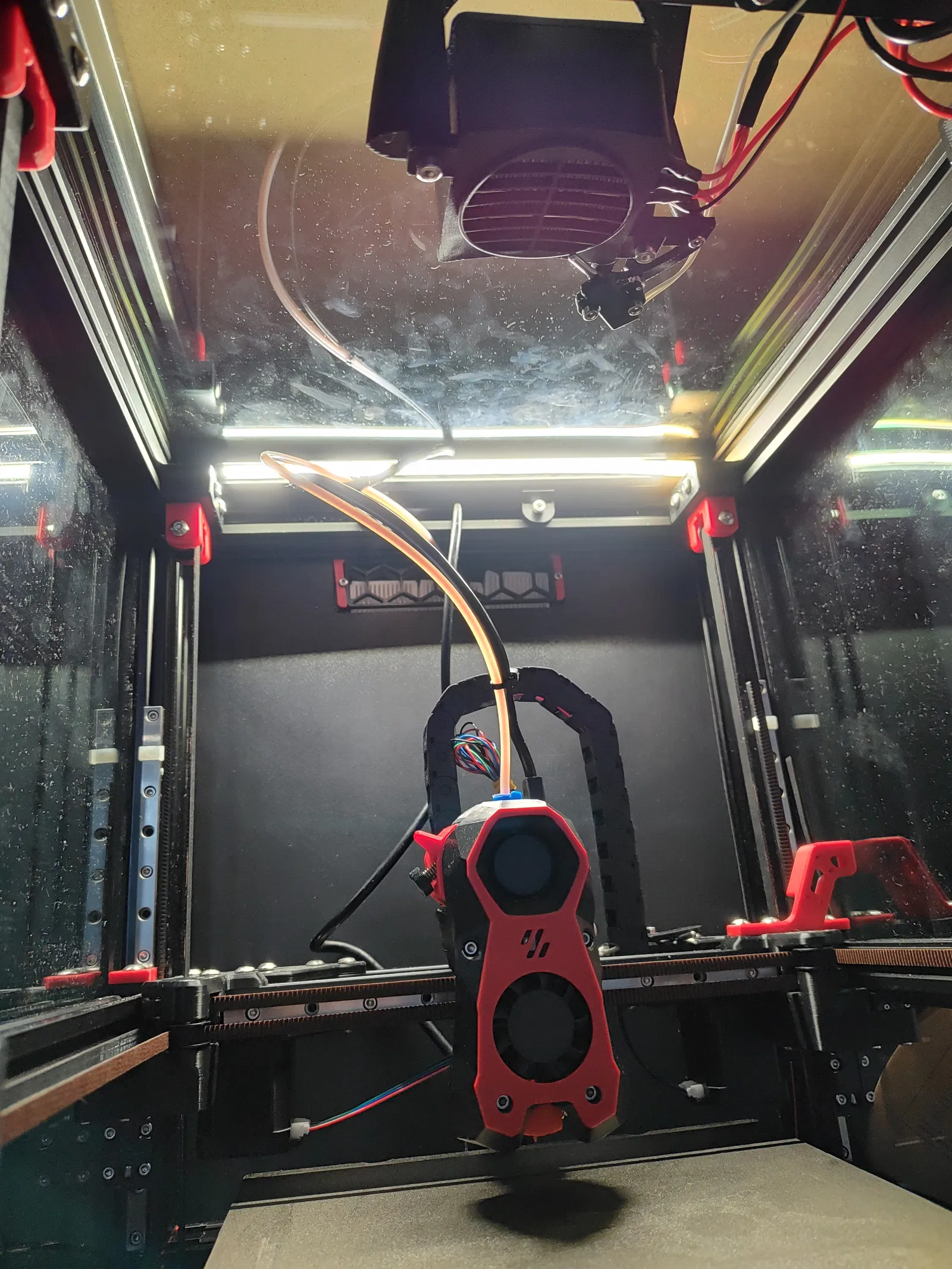

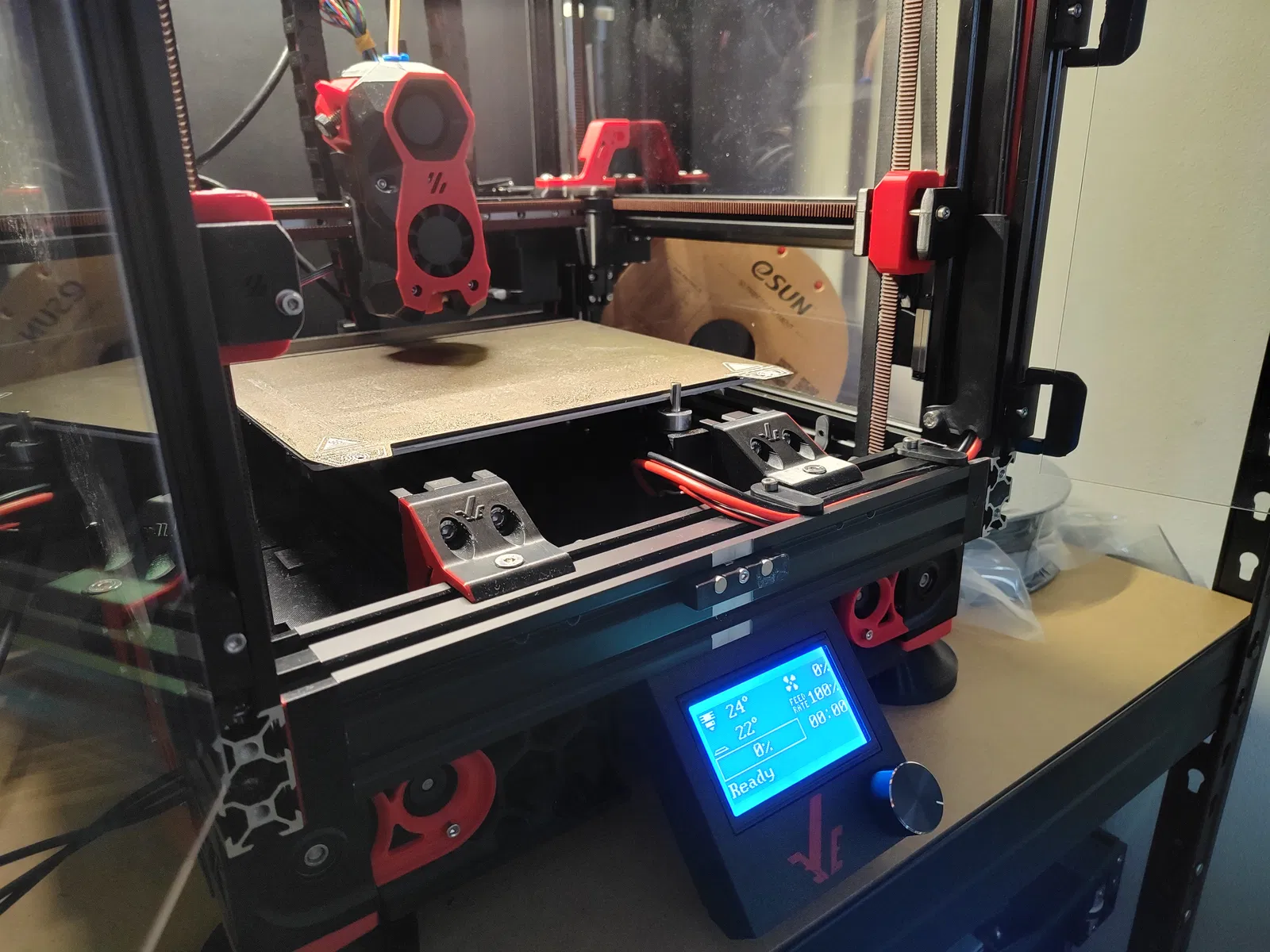

Dự án này giới thiệu một máy in 3D CoreXY tùy chỉnh lấy cảm hứng từ Voron 2.4, được xây dựng bằng cách tận dụng linh kiện từ hai máy Ender 3. Mục tiêu là tạo ra một chiếc máy in hiệu suất cao chủ yếu từ các bộ phận cũ, kết hợp độ tin cậy của thiết kế Voron với chi phí tiết kiệm từ phần cứng Ender 3. Nhờ kích thước buồng in nhỏ gọn, Enderon rất lý tưởng để in các loại vật liệu đòi hỏi khắt khe. Dự án cũng có một bản mod tùy chọn tận dụng bộ nguồn thứ hai làm nguồn sưởi buồng in 24V (24V, 180-240W).

♻ Tập trung vào tái sử dụng

Thay vì mua mọi thứ từ đầu, bản dựng này tập trung vào việc tái sử dụng linh kiện Ender 3, bao gồm:

• Động cơ bước (khuyên dùng mua thêm 2 động cơ bước cho trục A/B)
• Nguồn điện (x1 - nguồn thứ hai có thể dùng nếu lắp thêm bộ sưởi buồng, nhưng cần dùng loại nguồn mỏng 30mm)
• Phích cắm, nút nguồn và hệ thống dây điện (ổ cắm và công tắc của Ender 3 V2)
• Mainboard (khuyên dùng ít nhất một mainboard có driver TMC2209)
• Màn hình (màn hình Ender 3 V2 không hỗ trợ Klipper)
• Endstop (có thể tận dụng PCB endstop cũ)
• Nhôm định hình (chỉ cần nhôm 2040 cho trục Z - nếu dùng Ender 3 cũ, ray trục Y có thể tận dụng làm trục Z. Các bản Pro hay V2 dùng nhôm 4040 không tương thích với dự án này)
• Bàn nhiệt (tương thích hoàn toàn, dù diện tích chỉ còn 200x200mm)
• Quạt (nếu dùng đầu in Stealthburner có thể tận dụng quạt 4010 axial, nếu dùng Dragon Burner thì cần 2 quạt thổi 4010)
• Một số ốc vít và đai ốc

Cách làm này không chỉ tiết kiệm tiền mà còn thổi luồng sinh khí mới cho những cỗ máy cũ.

📦 Danh sách linh kiện (BOM)

BOM Sheet (dựa trên Voron 2.4 BOM) BOM đang được tổng hợp để liệt kê các thành phần cần chuẩn bị.

Dự án có bao gồm file in tấm deck, nhưng bạn bắt buộc cần ít nhất một tấm ABS để che các linh kiện điện tử (có điện áp cao 110/220V). File DXF tên electronics_cover_panel đã được bao gồm.

📘 Hướng dẫn lắp ráp

Hướng dẫn dựa trên tài liệu của Voron 2.4 trong các file đính kèm.

Phiên bản PDF nén (chất lượng hình ảnh thấp hơn) có sẵn trên GitHub: https://github.com/Rajonex/Enderon/blob/main/Enderon_manual_compressed.pdf

Xin gửi lời cảm ơn đến đội ngũ Voron vì những đóng góp to lớn cho cộng đồng in 3D và vì đã chia sẻ mã nguồn mở. Nếu có câu hỏi, bạn hãy để lại bình luận hoặc tham gia kênh Discord.

💬 Tham gia cộng đồng

Để nhận hỗ trợ, chia sẻ trải nghiệm hoặc cập nhật tiến độ, hãy tham gia Kênh Discord của Enderon. Đây là nơi tuyệt vời để đặt câu hỏi, khoe thành quả và kết nối với các makers khác.

📐 Mô hình CAD

File STEP hoàn chỉnh của máy in được đăng tải tại https://github.com/Rajonex/Enderon, cho phép bạn dễ dàng tùy chỉnh và tích hợp các loại đầu in hoặc buồng in khác nhau.

🖨🧾 Cài đặt Slicer & Lưu ý

File ~.3mf được chuẩn bị cho máy in BambuLab dòng P1/X1 có sẵn trên trang Makerworld (tìm kiếm tên dự án).

Nếu bạn muốn in từ file STL, hãy tuân thủ các yêu cầu kỹ thuật của Voron cho tất cả các bộ phận.

Dự án này hoàn hảo cho những ai muốn:

• Nâng cấp từ Ender 3 mà không lãng phí linh kiện
• Tìm hiểu thêm về cơ chế CoreXY và Voron
• Xây dựng một máy in bền bỉ với chi phí thấp

Hãy theo dõi để cập nhật thêm thông tin nhé!
