Đã kiểm thử hoàn thiện v1.2.1
Phần cứng cần chuẩn bị:

1. E3D Revo HeaterCore (loại 100k Creality Sprite) | 1 cái

• https://e3d-online.com/products/revo-heatercore?variant=41549447168059
• https://www.amazon.com/E3D-HeaterCores-Spring-Crealtiy-REVO-Sprite-CORE-AS-Spring/dp/B0DK5TQLV4/ref=nav_signin?crid=UVY77T74C305&dib=eyJ2IjoiMSJ9.Dgsv0Jn-N6gjc0ZzYQXyP9V3PDuocGIQUr8LVz23f86a6Z9Xdsnfkw0QU3Qvp26wHkJ_ZMoZkFLspdpRBTZCOdzE99GgSwD1WZVSs9RxwmkZB-tieqd37ViTpdoNJy-Y7fuFZPLtOIW9-5DNjjw2aMoUTw3cXzjWC6bKzNhmTJI0pJNwpHGBF_me6MX0QMgKeAXUNEMly-QufQNHFpQJNqMKqD0zePjN_UXmJK6EJic.0HSAg_4rzLSiMEST3mmVy21P1yhEMLT9VcrGS0w42JQ&dib_tag=se&keywords=e3d+heatercore&qid=1749520647&sprefix=e3d+heatercore%2Caps%2C328&sr=8-6

  Lưu ý: E3D Revo HeaterCore 104-NT(E3D) không sử dụng được, sẽ gây ra lỗi 104.

2. E3D Revo Nozzle | 1 cái

• https://e3d-online.com/products/revo-nozzles
• https://www.aliexpress.com/item/1005009017075708.html
• https://www.amazon.com/Genuine-E3D-Change-Assembly-RC-NOZZLE-0250-AS-SPK/dp/B0B1961WFH/


3. Đầu nối ZH1.5-2P | 1 cái

• https://www.amazon.com/Connectors-Terminal-Compatible-Connector-Housing/dp/B0DL9SHVHS/

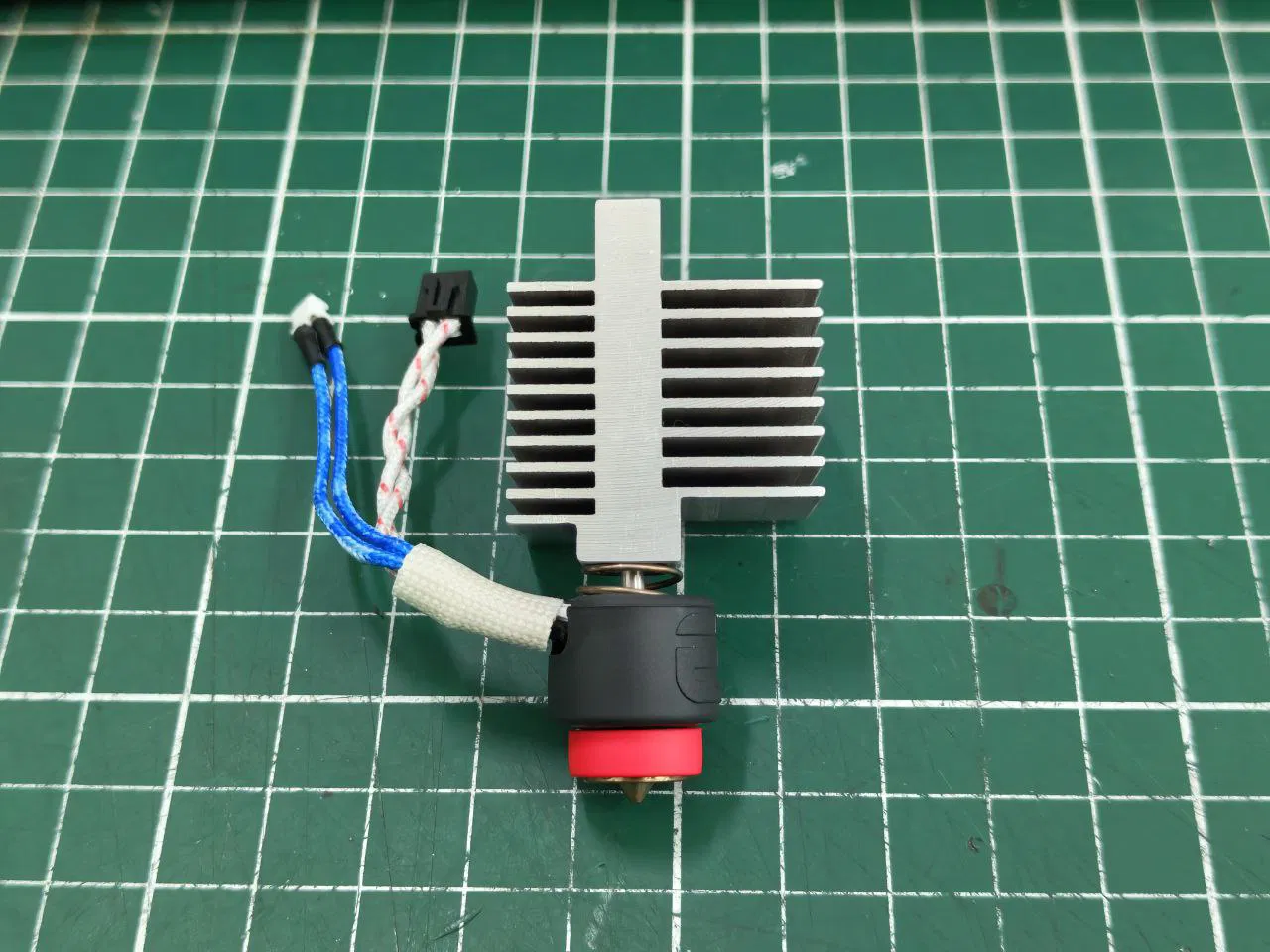

  (Bên trái: Đầu nối gốc E3D [100k Creality Sprite]; Bên phải: Đầu nối ZH1.5 2pin) Chỉ cần thay vỏ đầu nối thành ZH1.5 2pin, không cần bấm lại dây.

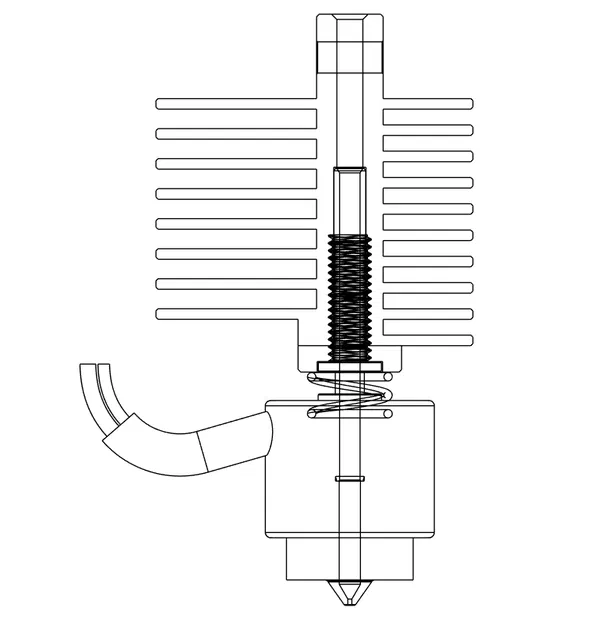

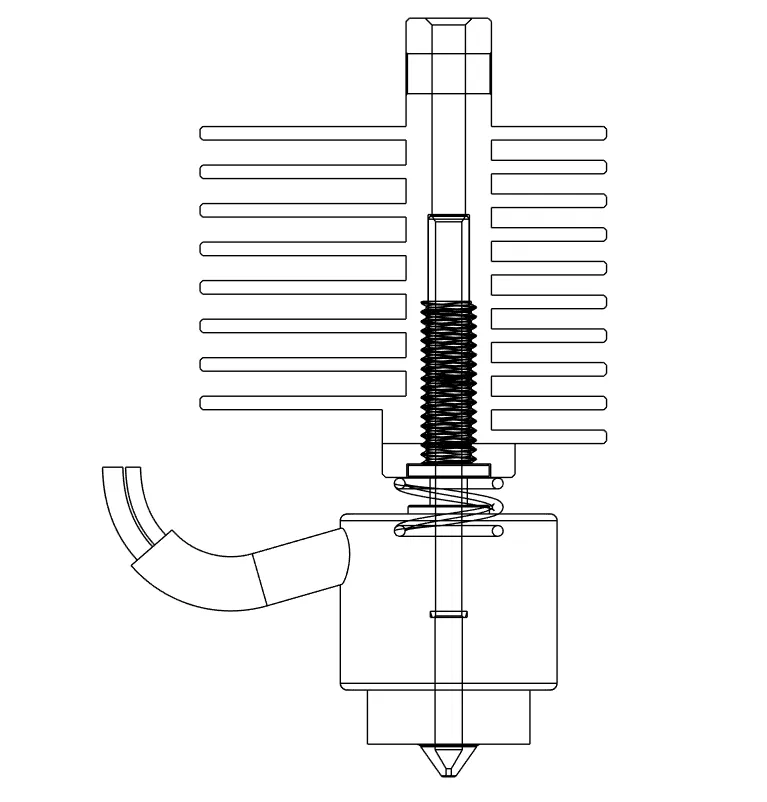

4. Gửi bản vẽ cho https://www.pcbway.com hoặc dịch vụ CNC địa phương để gia công tản nhiệt Hotend | 1 cái

• Vật liệu: Nhôm 6061 Để đặt hàng tại PCBWay, bạn có thể cần cung cấp file bản vẽ kỹ thuật.

  Sau đó gửi yêu cầu báo giá. Chờ từ 1 đến 3 ngày để có giá cập nhật. (Giá và phí vận chuyển có thể khác nhau tùy quốc gia).

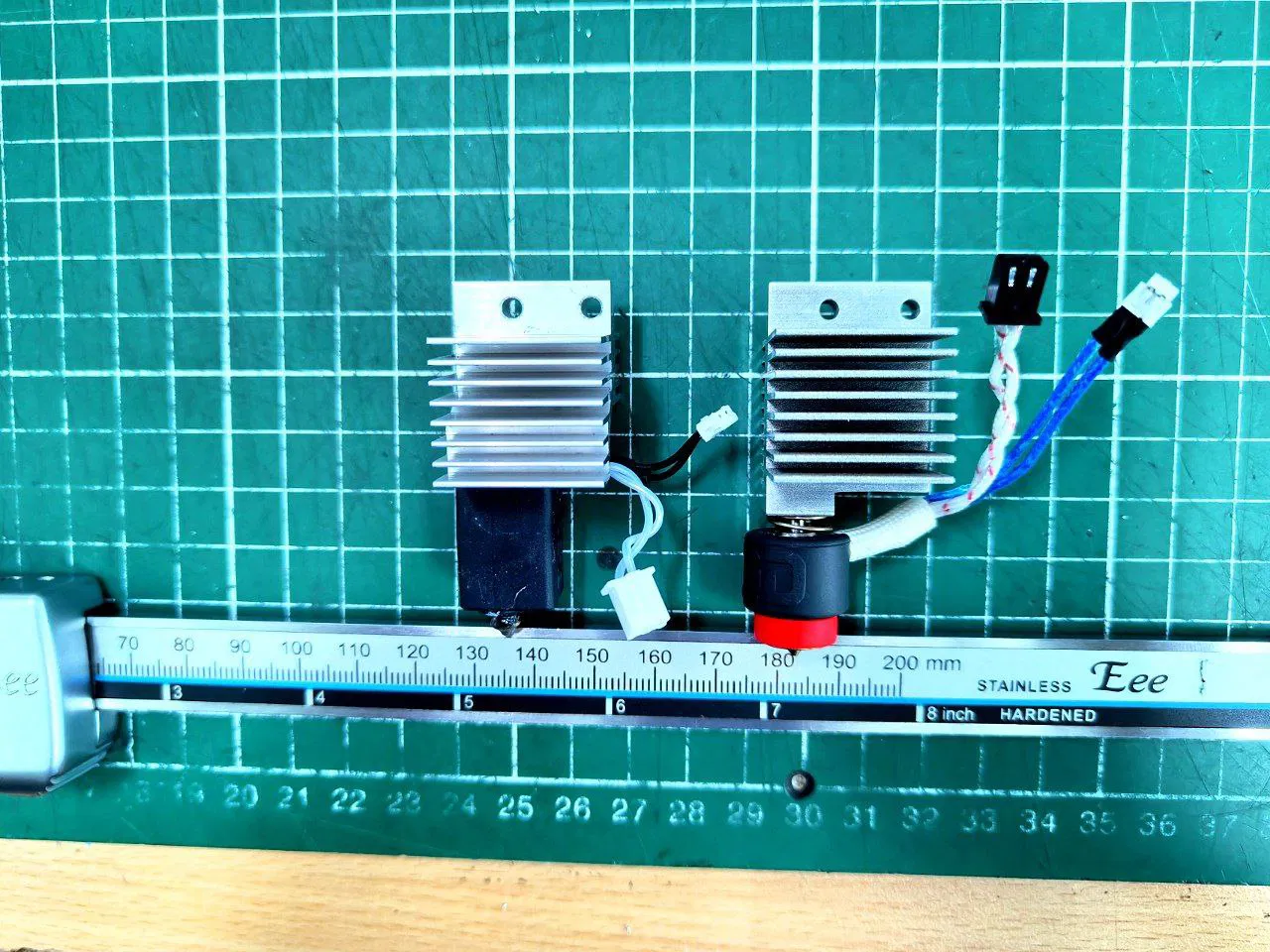

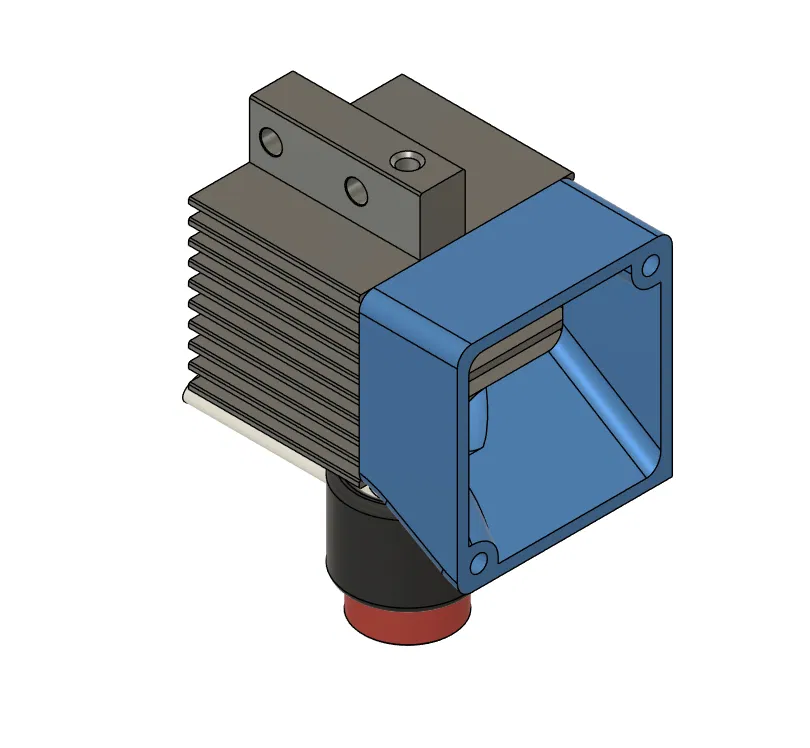

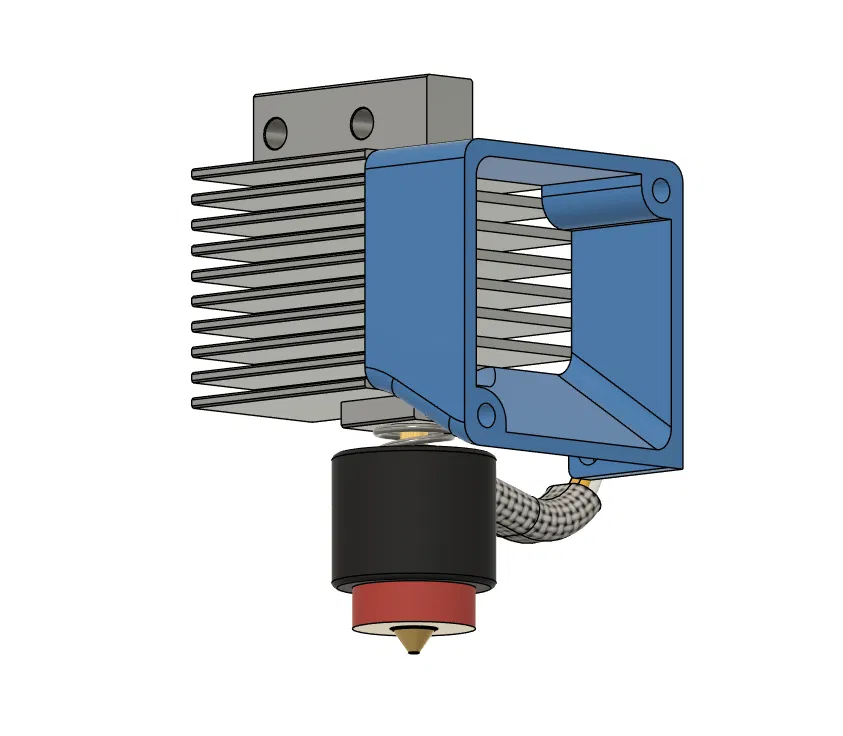

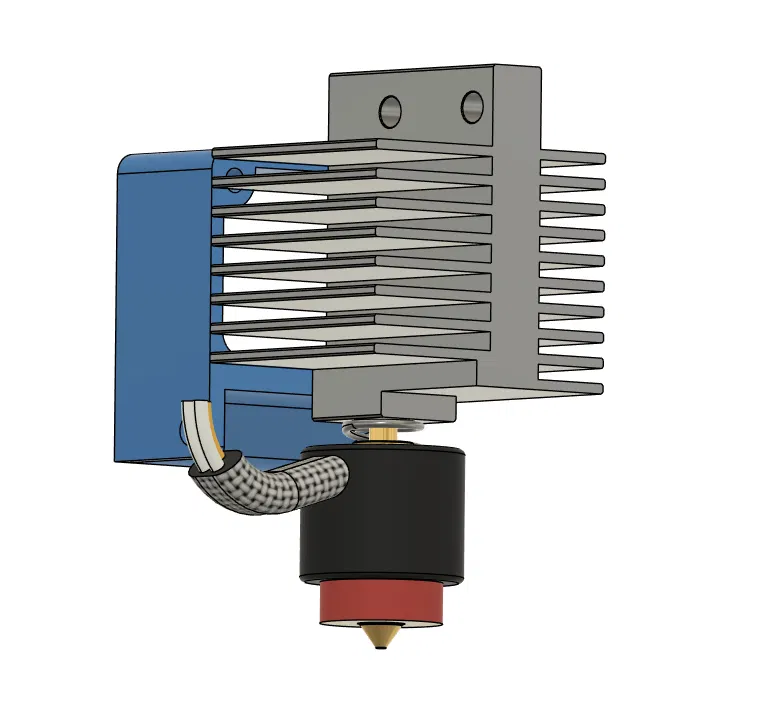

5. In bộ FanDuct ECC-E3DRevo-Hotend v1 | 1 cái

   Thiết lập in

• Perimeter: 2
• Top/Bottom Layer: 3
• Infill: 25%
• Filament: PETG/ABS/ASA

====================================================================== Dành cho v1 (Ai đã tải bản v1 chưa kiểm thử hãy lưu ý các bước này) Sau khi nhận hàng, mình thử gắn đầu phun Revo vào nhưng không vừa hoàn toàn. Xin lỗi mọi người vì sai sót này. Mình đã chỉnh sửa bản vẽ và cập nhật file mới. Bạn có thể cần khoan lại bằng mũi khoan 3.1mm sâu 19.4mm và dùng mũi taro M4x0.7mm để tạo ren sâu 14mm.

Đã thử nghiệm HeaterCore đạt 250°C và không báo lỗi. Tuy nhiên đầu phun va vào tấm silicon. Cần phay bề mặt và gia công EDM cho v1 khoảng 1.10mm. Sau khi sửa CNC, cần khoan và taro lại.

Bản vẽ đã được cập nhật, vui lòng tải bản mới nhất để tránh va chạm.

v1.2.1 Đã cập nhật file step với độ chính xác cao hơn cho đầu phun E3D Revo.

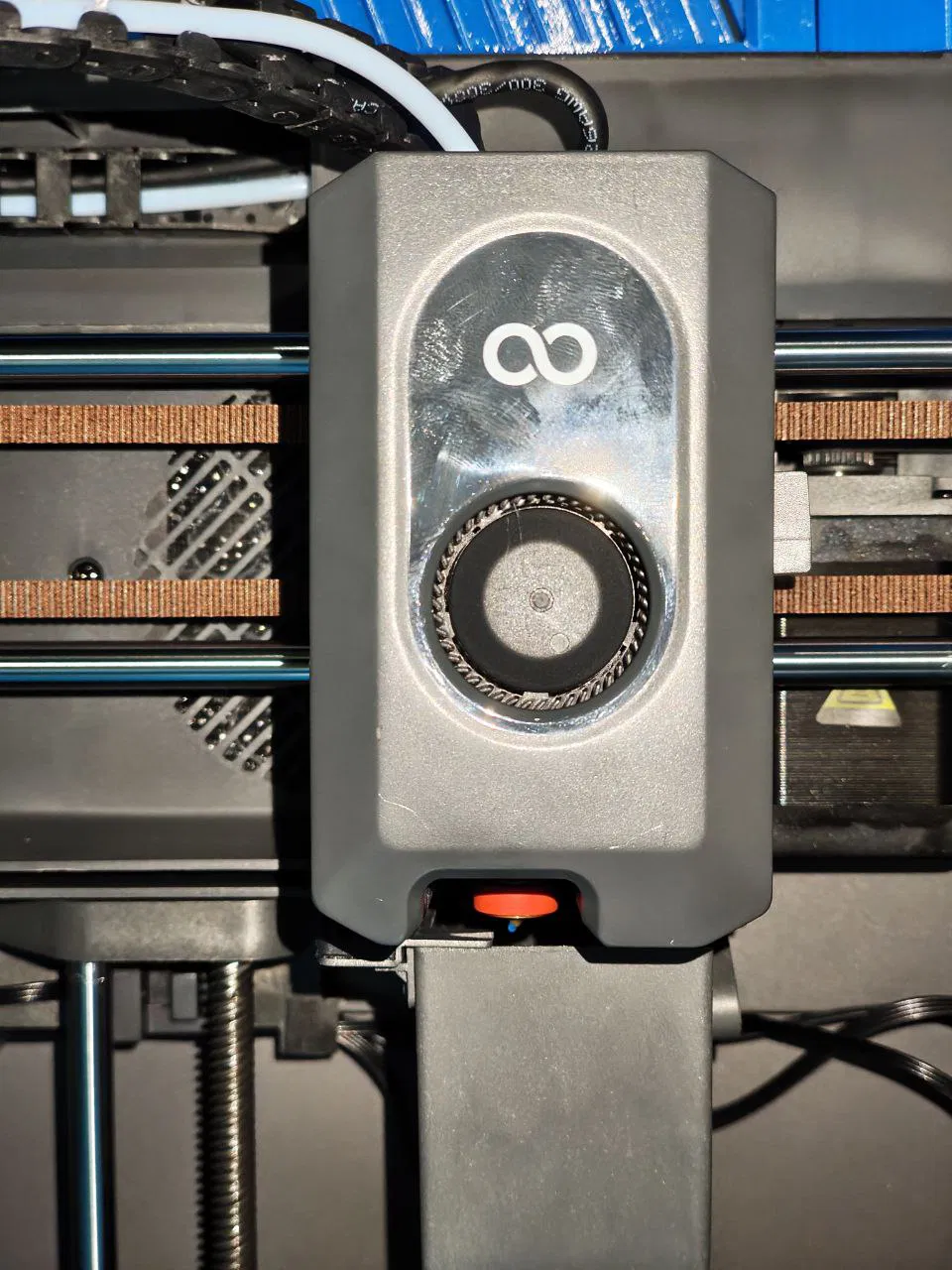

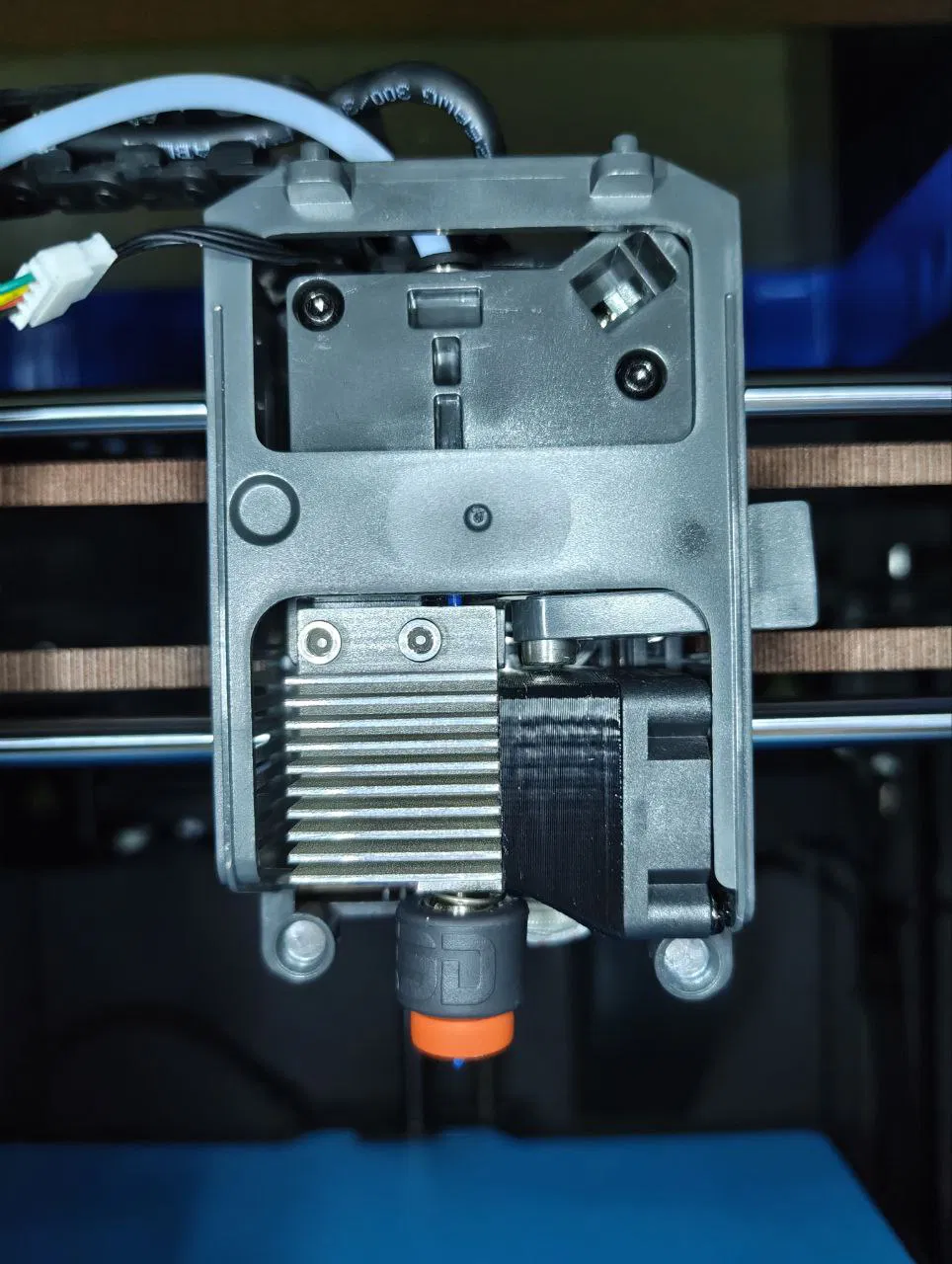

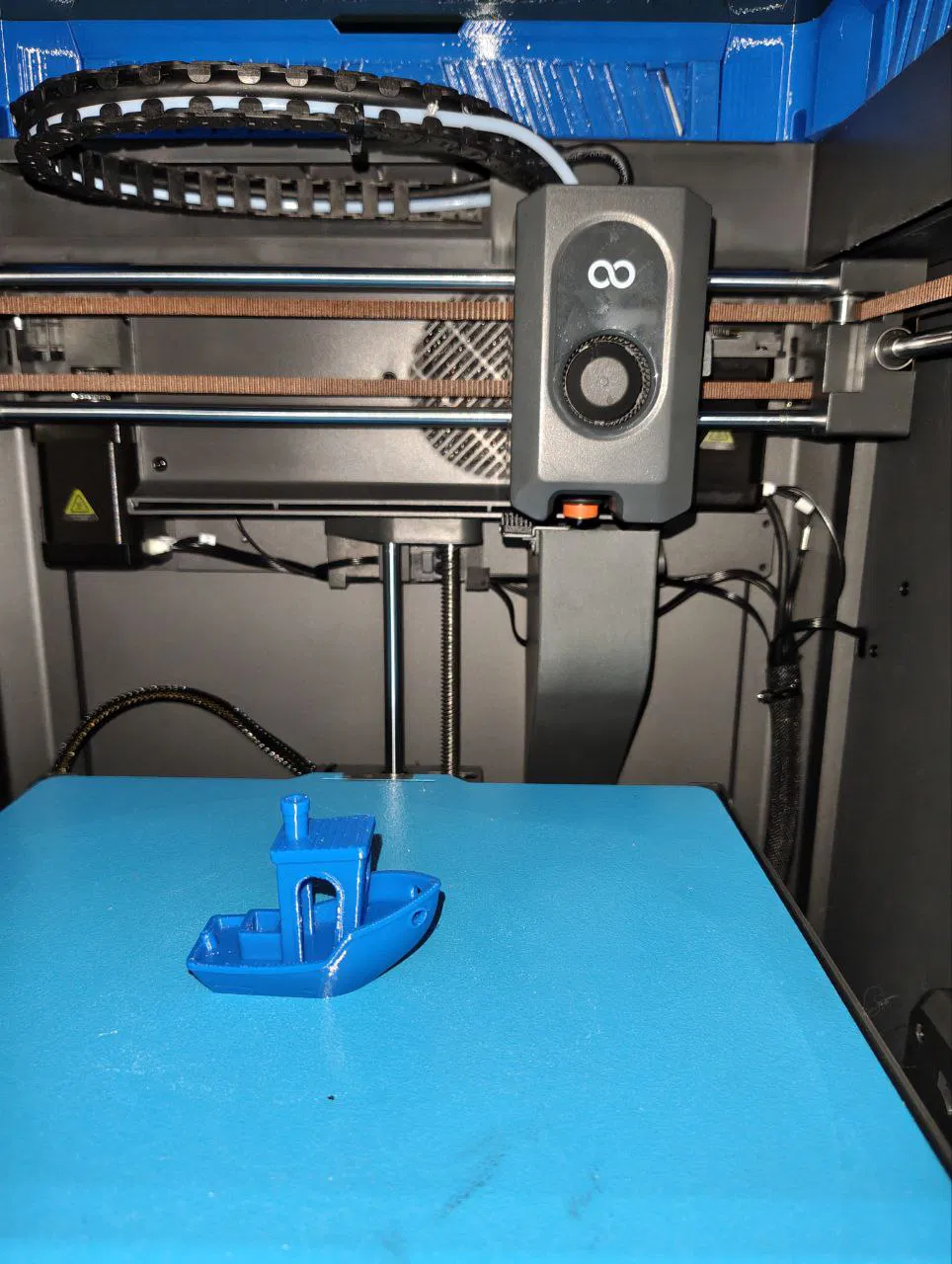

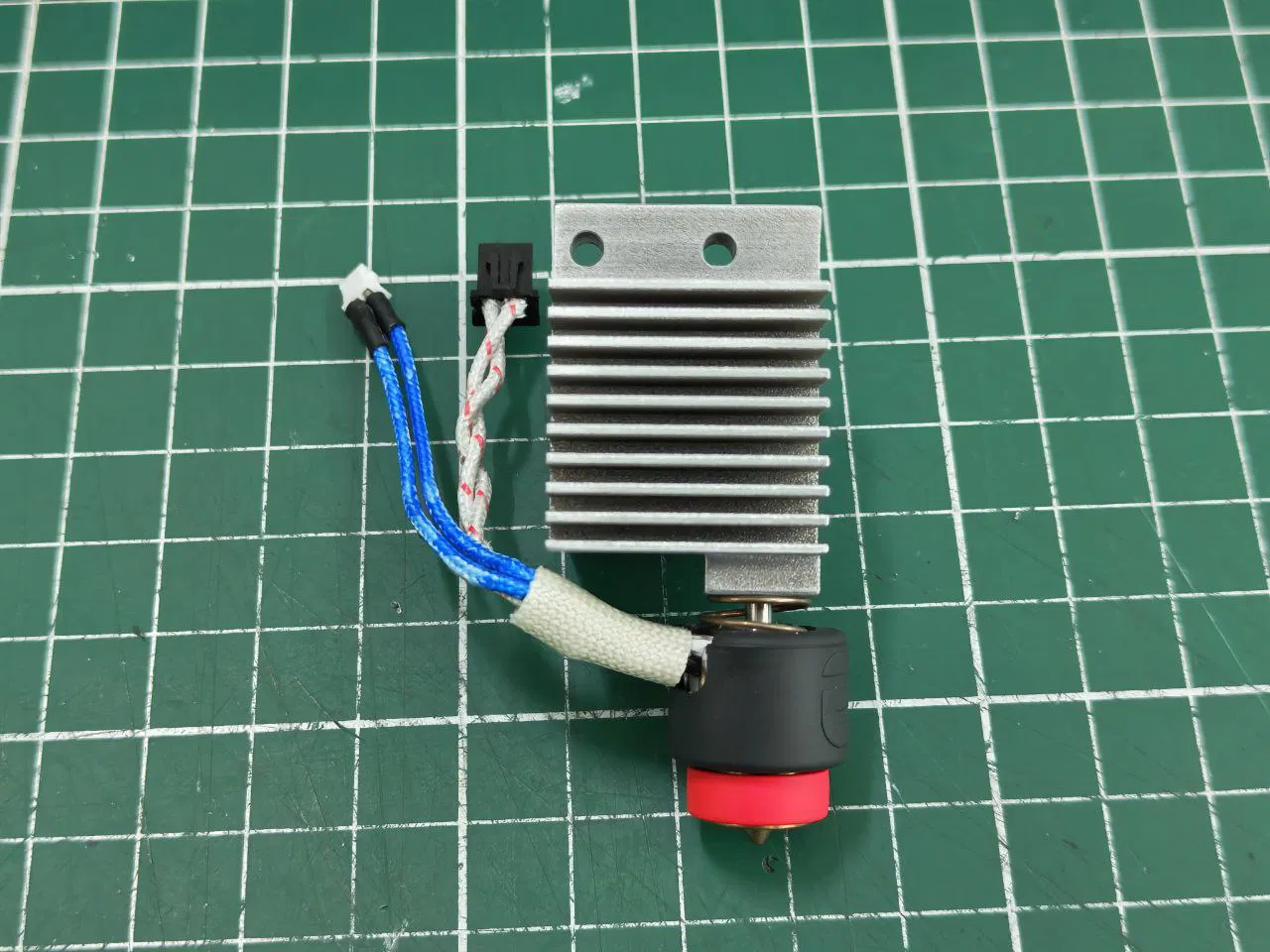

PID Tuning thành công Với E3D Revo Nozzle, vấn đề dây nhựa (stringing) giảm đáng kể so với hotend zin. Bản in sạch đẹp hơn nhiều. Việc thay đầu phun rất dễ: đợi nhiệt độ giảm xuống dưới 50°C, chỉ cần dùng 2 ngón tay tháo ra và lắp cái khác vào, không cần công cụ.

Lưu ý Sau khi lắp đặt, nhớ chạy PID Tuning trước khi in. Nếu thấy nhiệt độ giảm khi quạt gió chạy (ví dụ từ 255°C xuống dưới 240°C), có thể do sụt áp trên mạch in đầu in. Nên chỉnh lại cấu hình quạt trong OrcaSlicer để tránh ảnh hưởng đến nhiệt độ.

Chúc các bạn in ấn vui vẻ! :)
