Khay chia ngăn Multiboard Drawer Insert bins
Tối ưu hóa không gian lưu trữ cho hệ thống Multiboard Grid Drawers với các khay chia ngăn tùy chỉnh. Hỗ trợ nhiều kích thước, dễ dàng in ấn và tháo lắp để quản lý linh kiện nhỏ hiệu quả.
Mô tả

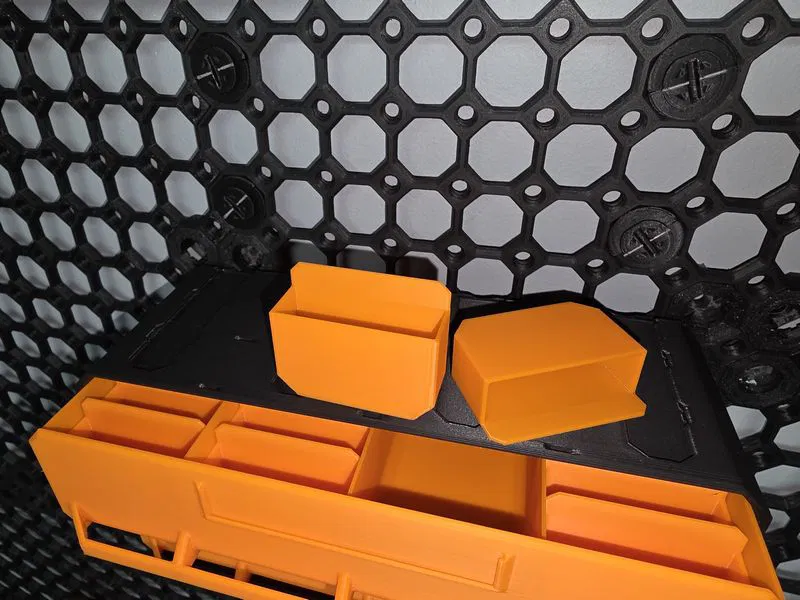

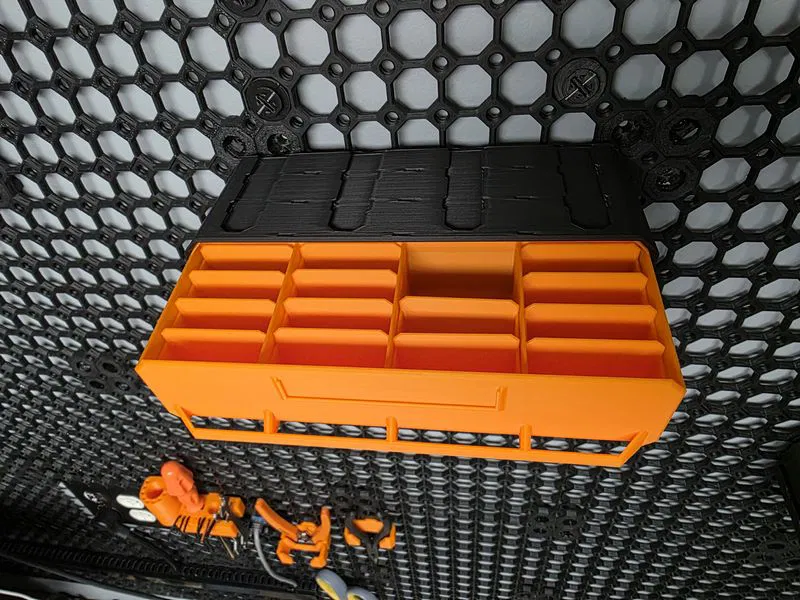

Tối ưu hóa hệ thống Multiboard Grid Drawer của bạn với các khay chia ngăn được thiết kế riêng này, giúp việc sắp xếp linh kiện trở nên ngăn nắp và hiệu quả hơn. Với độ sâu 28mm cùng phần gờ phía sau cao thêm 8mm, các khay này giúp bạn dán nhãn dễ dàng và tháo lắp cực kỳ thuận tiện.
Được thiết kế cho các loại ngăn kéo [1,2,3,4]x1x1.5.

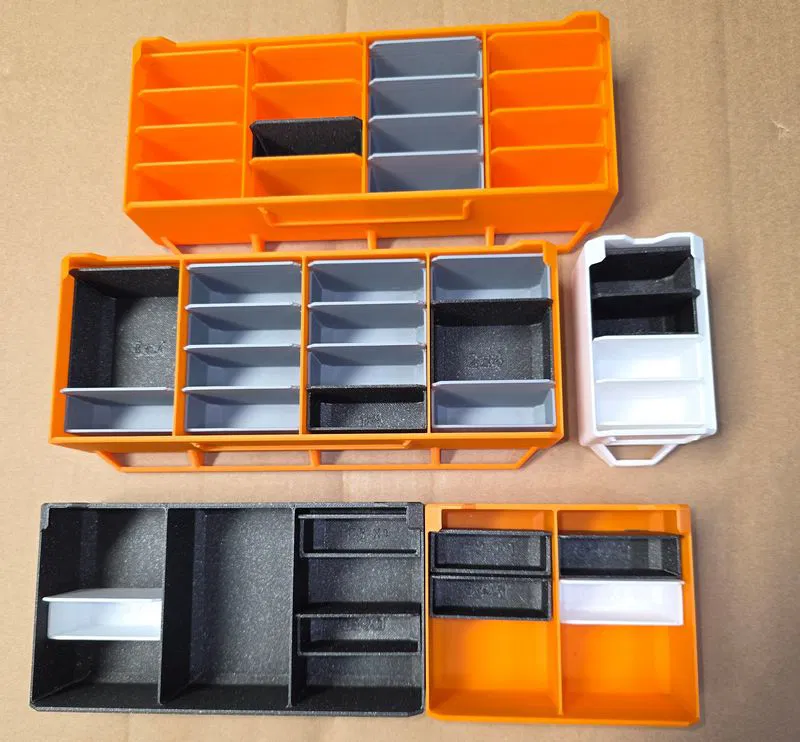

Sản phẩm có ba kích thước chiều dài—16mm, 32mm và 48mm—cho phép bạn linh hoạt phối hợp các kích cỡ trong cùng một ngăn kéo (tối đa 64mm), đảm bảo việc lưu trữ được tùy chỉnh đúng ý bạn.

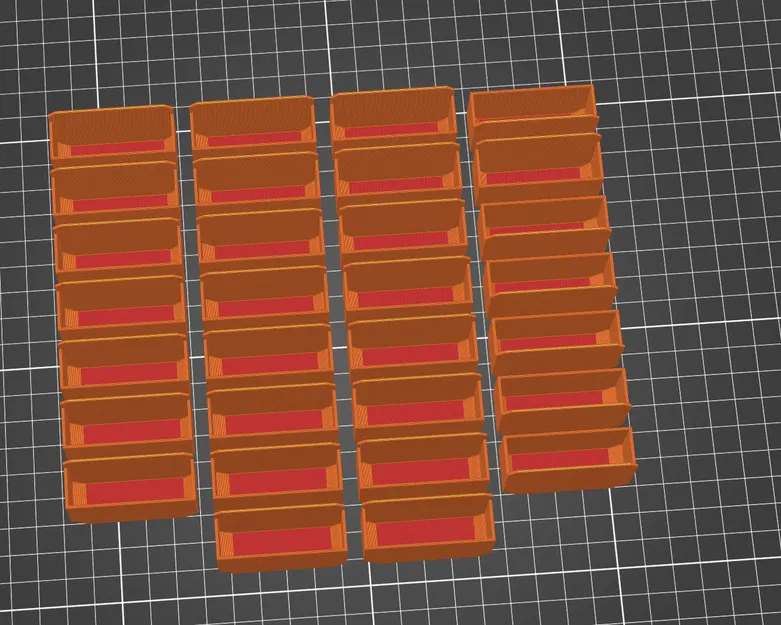

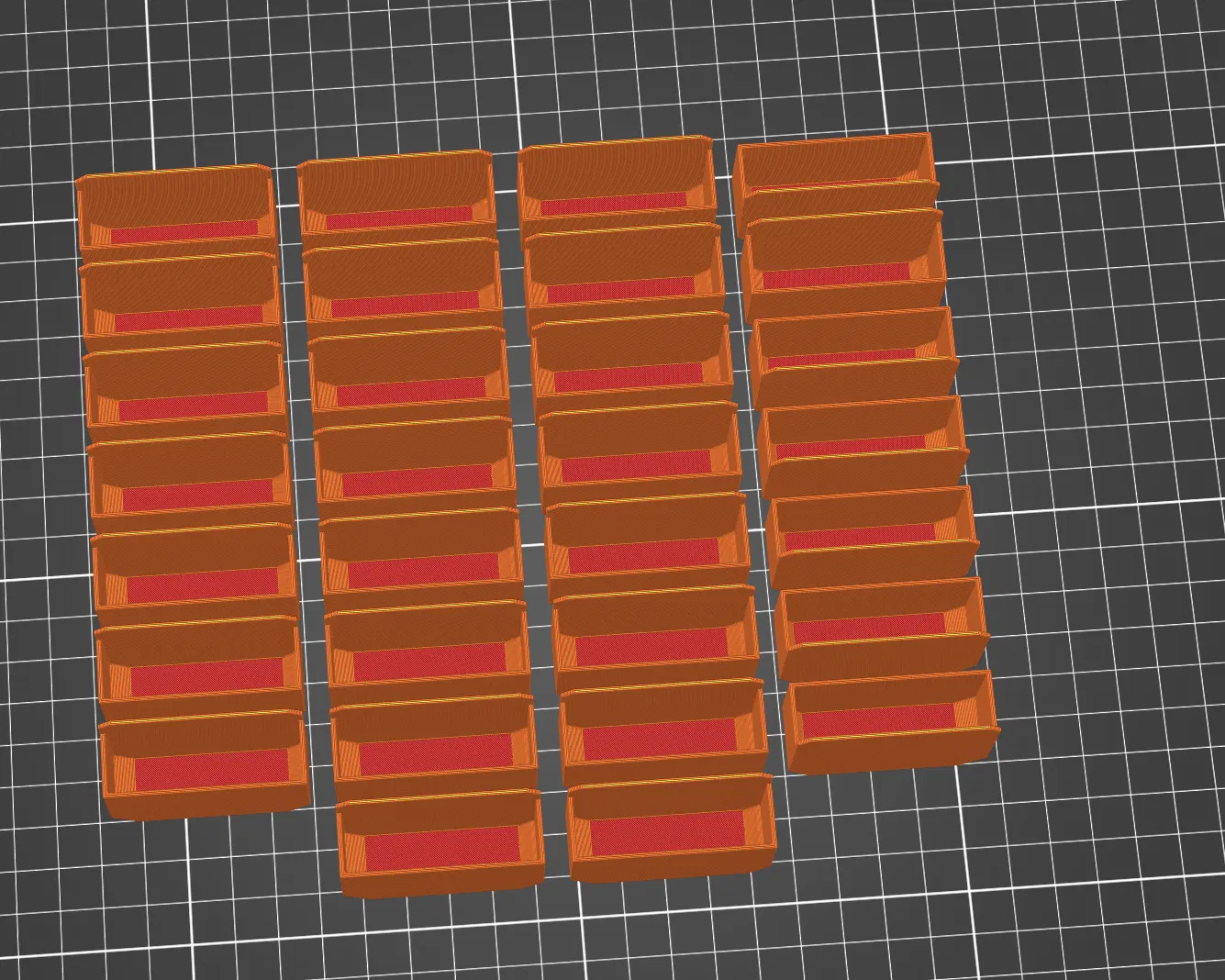

Sử dụng nhựa PLA, mỗi khay nên in với chiều cao lớp (layer height) từ 0.20 đến 0.28mm, sử dụng 2 lớp vỏ (perimeters) để đảm bảo độ bền mà vẫn nhẹ. Để đạt kết quả tốt nhất khi cắt file (slicing), hãy đặt mặt đáy của khay tiếp xúc trực tiếp với bàn in.
Sắp xếp lại góc làm việc của bạn ngay hôm nay với những khay đựng tiện lợi này!
Lưu ý quan trọng: Hãy chọn đúng file cho loại ngăn kéo của bạn.
| FileName | Mô tả | Loại Multiboard Drawer |
|---|---|---|
| C1X1 | 1 Ngăn 16mm | Drawer 1x1x1.5 Deep |
| C1X2 | 1 Ngăn 32mm | Drawer 1x1x1.5 Deep |
| C1X3 | 1 Ngăn 48mm | Drawer 1x1x1.5 Deep |
| C2X1 | 2 Ngăn 16mm | Drawer 2x1x1.5 Deep |
| C2X2 | 2 Ngăn 32mm | Drawer 2x1x1.5 Deep |
| C2X3 | 2 Ngăn 48mm | Drawer 2x1x1.5 Deep |
| C3X1 | 3 Ngăn 16mm | Drawer 3x1x1.5 Deep |
| C3X2 | 3 Ngăn 32mm | Drawer 3x1x1.5 Deep |
| C3X3 | 3 Ngăn 48mm | Drawer 3x1x1.5 Deep |
| C4X1 | 4 Ngăn 16mm | Drawer 4x1x1.5 Deep |
| C4X2 | 4 Ngăn 32mm | Drawer 4x1x1.5 Deep |
| C4X3 | 4 Ngăn 48mm | Drawer 4x1x1.5 Deep |
| C4X4 | 4 Ngăn 68.5mm | Drawer 4x1x1.5 Deep |
Lưu ý: Các khay này có thể tương thích với những kích thước ngăn kéo khác trong hệ thống Multiboard.
Thông số in:
- Chất liệu: PLA/PETG
- Nozzle: .4
- Layer Height: .20 (tôi đã in thử với .28 để in nhanh hơn)
- Supports: không cần
- Orientation: Đặt đáy xuống bàn in
- Perimeters: 3 (với 2 vẫn ổn)
Liên kết bên ngoài:
- Multiboard: https://www.multiboard.io/
- Drawers: https://www.multiboard.io/parts-library/multibin/drawers
CẬP NHẬT 2025-07-11:
- Đã thêm mẫu C4X4 dài 68.5 mm. Cho phép tạo khay tháo rời toàn phần cho 2 ngăn giữa của Drawer 4x1x1.5.
- Đã tải lên các phiên bản STL của tất cả các khay.
- Tất cả các file hiện đã được căn chỉnh sẵn xuống mặt bàn in để in tối ưu nhất.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
