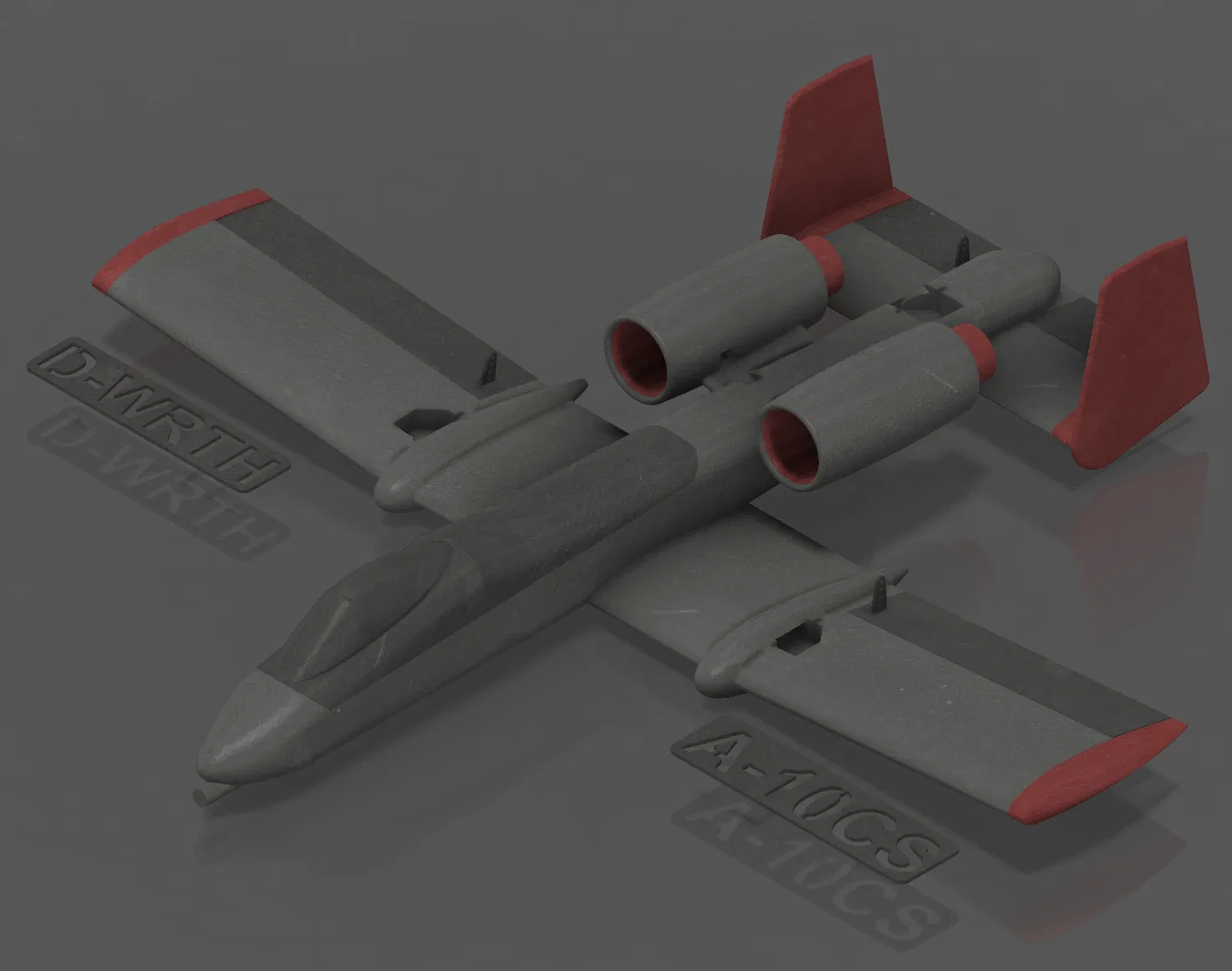

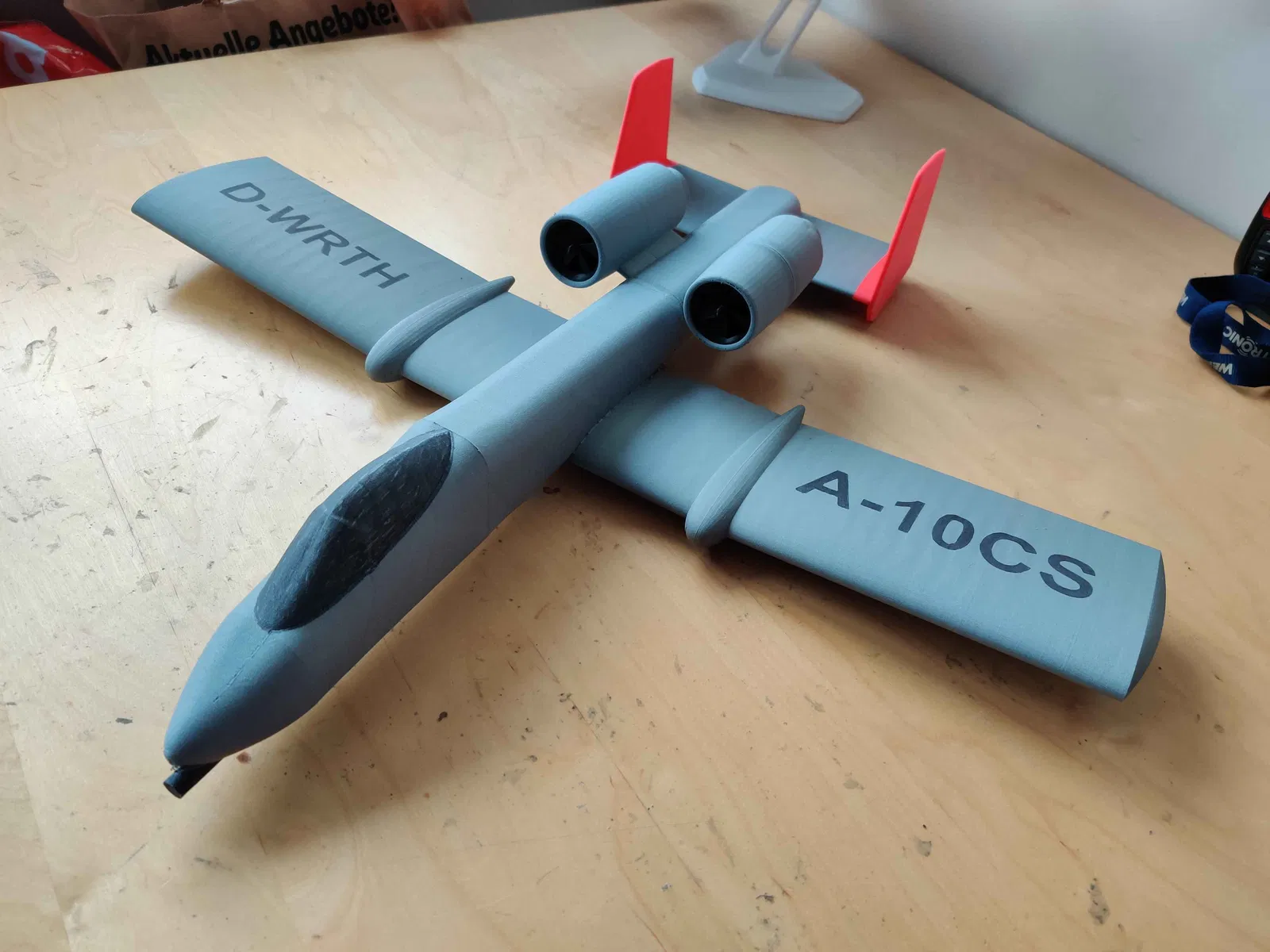

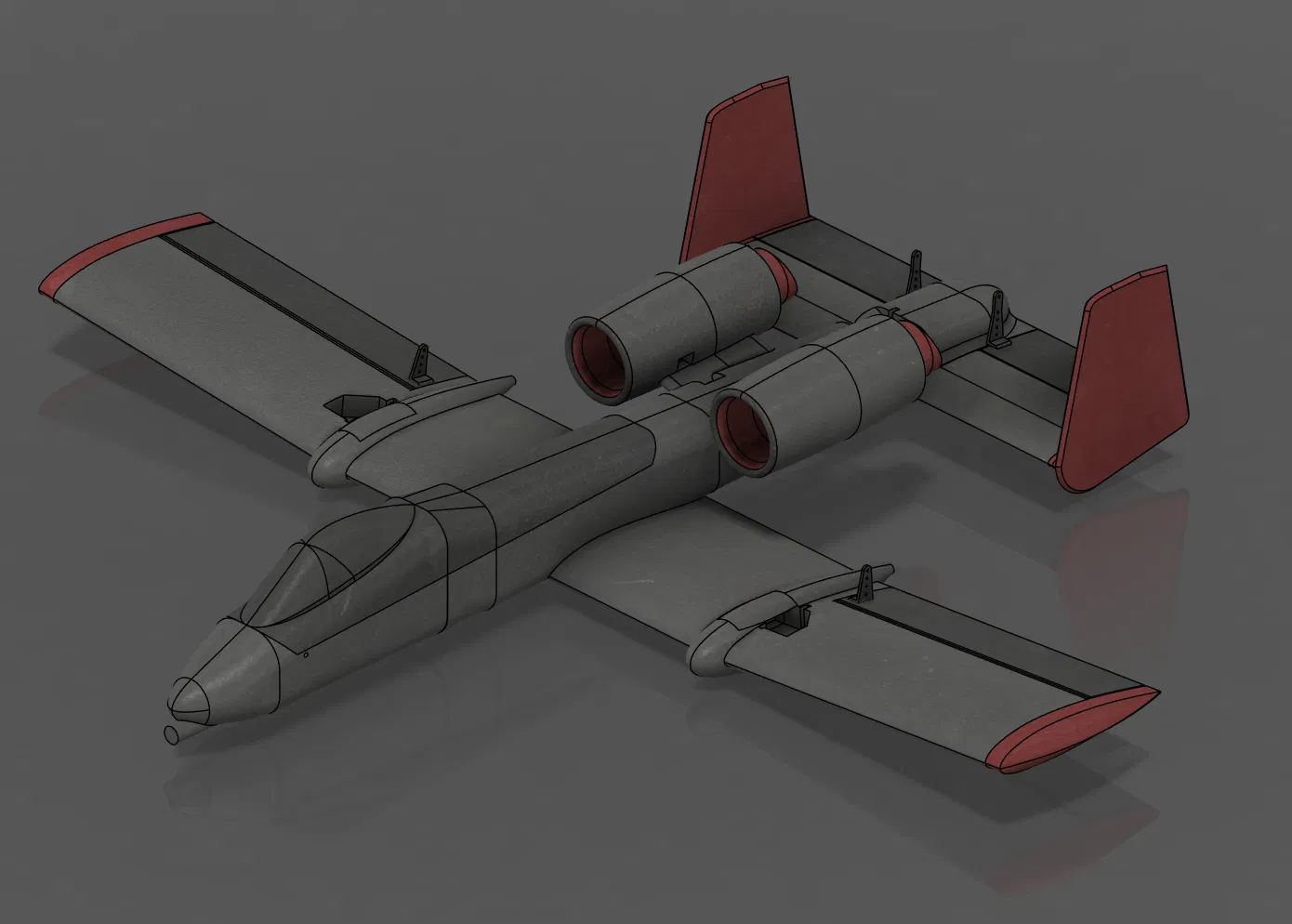

A-10CS | Mô hình máy bay RC hai quạt EDF 30mm in 3D hoàn chỉnh

!! Lúc đăng tải mô hình này mình vẫn chưa bay thử nguyên mẫu đầu tiên, nên có thể sẽ có thay đổi thiết kế dựa trên kết quả bay thử nghiệm !!

Đường tâm lực đẩy hiện tại giống hệt với chiếc A-10 thực tế, điều này sẽ tạo ra lực chúi mũi xuống khi tăng ga. Các chuyến bay thử nghiệm sẽ cho biết liệu độ chúi này có chấp nhận được không hay cần giảm bớt bằng cách thay đổi đường tâm lực đẩy. Mình sẽ cập nhật lại mô hình ngay khi thực hiện xong các chuyến bay thử.

Dự kiến bay thử vào tháng 4 hoặc tháng 5 năm 2025.

CẬP NHẬT Đã thực hiện bay thử. Rất tiếc là máy bay bị chúi mũi khá mạnh, nên cần phải thiết kế lại. Đường tâm lực đẩy và thiết kế cánh đuôi ngang (elevator) sẽ được điều chỉnh. Sau khi xong, mình sẽ đăng tải phiên bản cập nhật.

CẬP NHẬT 2 Phiên bản Beta của A-10 CS đã được thêm vào danh sách này. Hiện tại bản này CHƯA ĐƯỢC BAY THỬ và có thể sẽ cần thêm vài tinh chỉnh trước khi cất cánh lần tới. Mọi người cứ thoải mái dùng thử, nhưng mình không đảm bảo là nó đã khắc phục được lỗi vì mình chưa có thời gian bay thử nghiệm...

Các thay đổi đã thực hiện:

• Đường tâm lực đẩy thay đổi từ dương 3 độ sang âm 1.5 độ
• Ống thoát khí (thrust tube) được chỉnh lại để tạo độ trim hướng lên một chút
• Sải cánh và cánh đuôi ngang tăng thêm 40mm (điều này cũng ảnh hưởng đến chiều dài yêu cầu của thanh carbon gia cố cánh và đuôi)
• Cấu hình cánh đuôi ngang thay đổi từ NACA2412 sang dạng đối xứng (symmetric profile) để loại bỏ độ chúi do cánh đuôi gây ra

Sải cánh: 61cm Chiều dài: 57cm Tỷ lệ: ~1/29 Trọng lượng (bao gồm linh kiện điện tử & pin): ~380g Lực đẩy (Pin 4S LiPo): ~400g

Mô hình này được thiết kế để in bằng nhựa LW-PLA (ví dụ: ColorFabb)

Thiết lập in khuyến nghị:

• Đầu in: 230C-250C
• Bàn in: 60C (lớp đầu), 40C-50C (các lớp sau)
• Flow: 45%-55%
• Infill: 4%-5% kiểu Gyroid
• 1 lớp vỏ (wall), 2 lớp bề mặt trên/dưới
• Độ dày nét in (line width): 0.4mm (0.5mm cho lớp vỏ ngoài)
• Đầu phun: 0.4mm
• Tốc độ: 25mm/s-40mm/s

Tổng trọng lượng các chi tiết in nên rơi vào khoảng ~165g.

Có thể dùng thêm một thanh carbon 4mm dài 30cm để làm cứng cánh. Các thanh liên kết bề mặt điều khiển (linkages) dùng thanh carbon 2mm (1 thanh 20cm cho elevator, 2 thanh 19.5cm cho cánh tà aileron).

Mô hình cần 3 servo 9g, 2 ESC 20A và bộ thu tín hiệu 4 kênh. Pin khuyến nghị: 4S 800mAh-1000mAh

EDF khuyến nghị: 2x QX Motor 30mm QF1611 5000kV hoặc 6000kV (https://www.aliexpress.com/item/1005005038980318.html) ESC khuyến nghị: 2x loại 20A (https://www.aliexpress.com/item/1005005496081939.html)

Các phần cánh sẽ cần in support ở khu vực hốc gắn servo. Những bộ phận khác có thể in mà không cần support.
