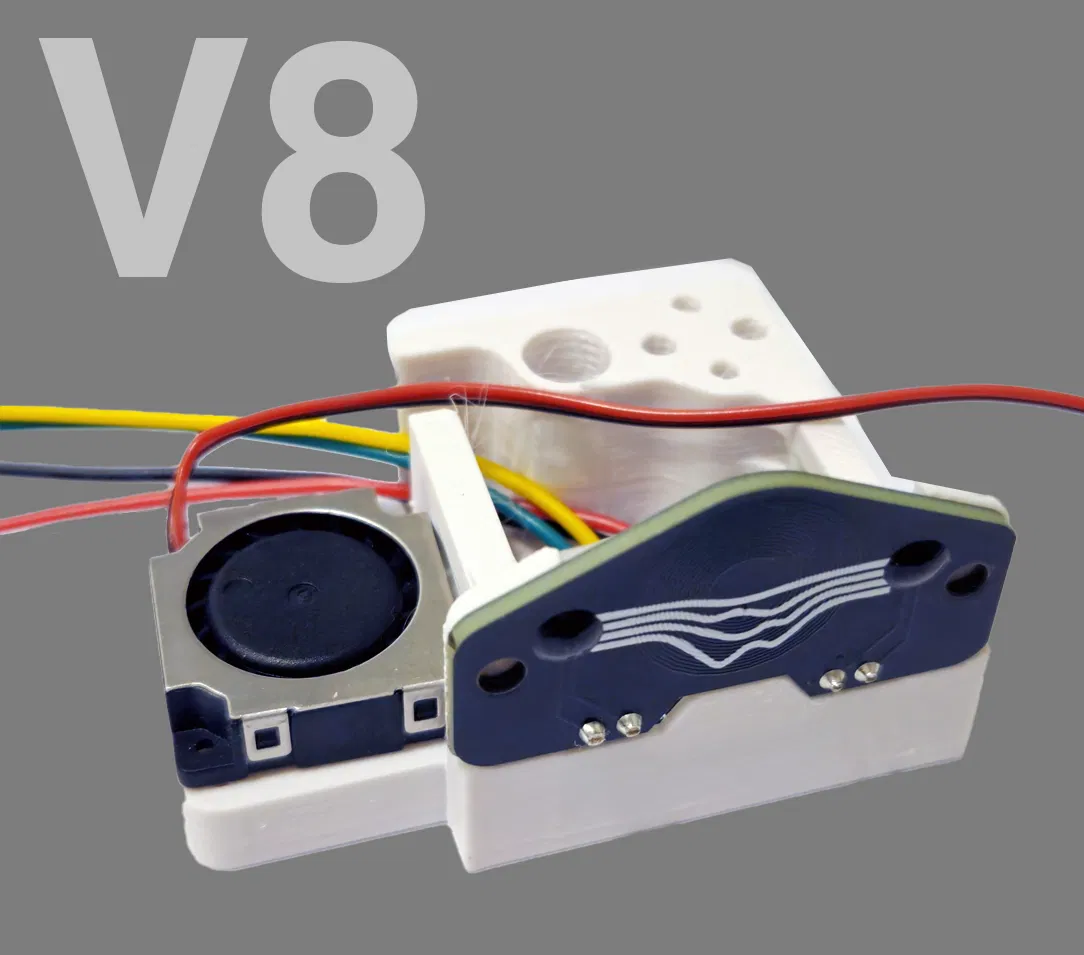

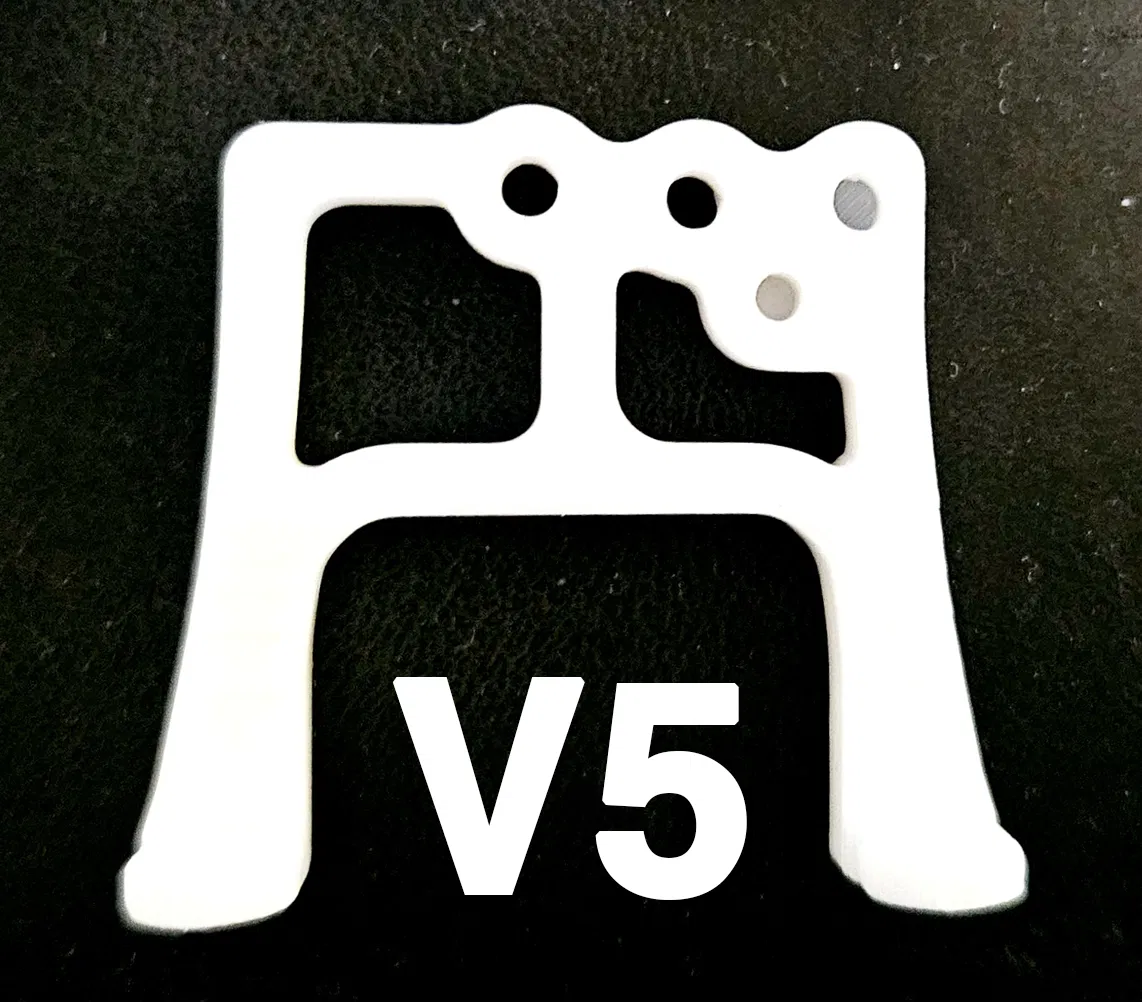

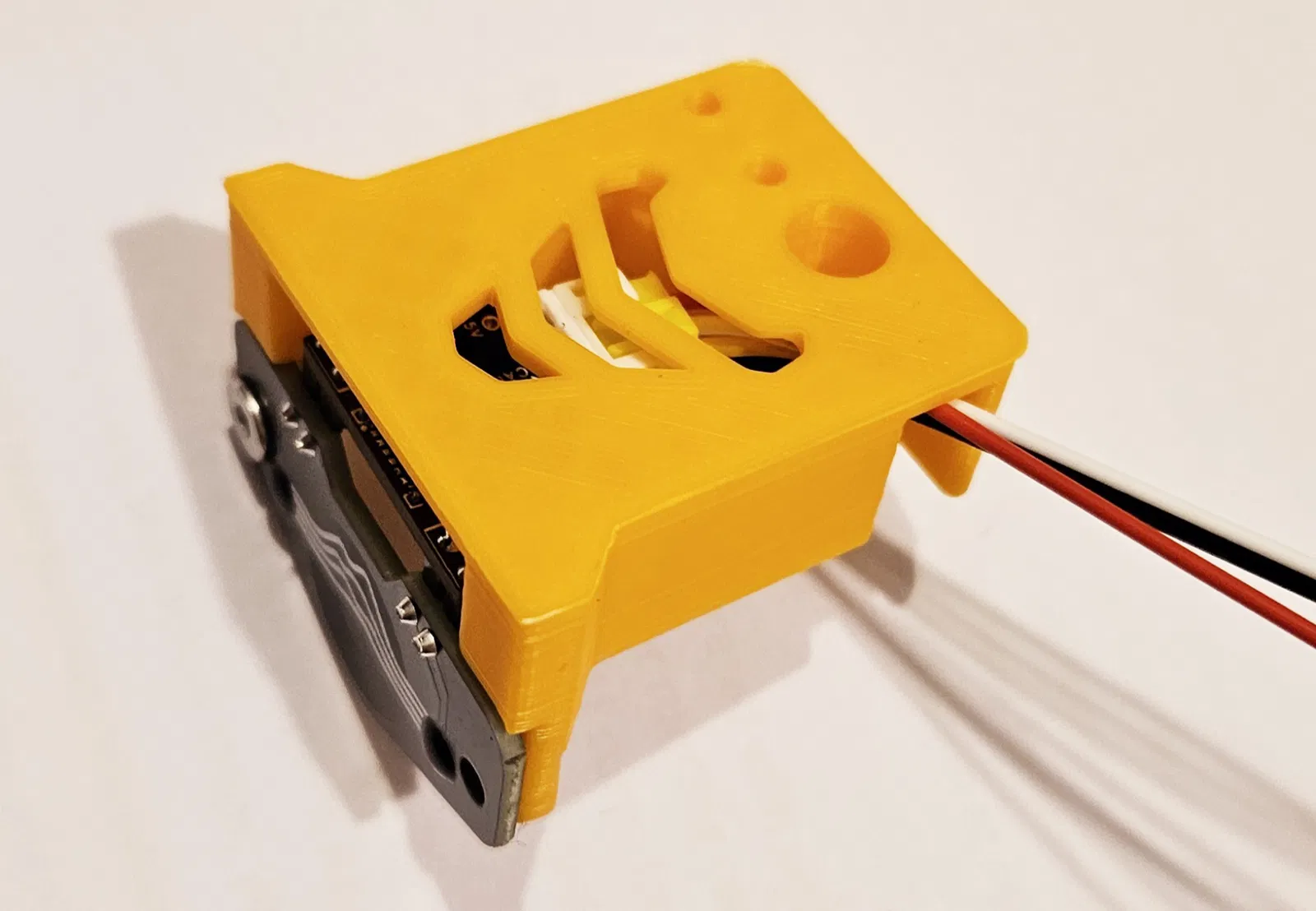

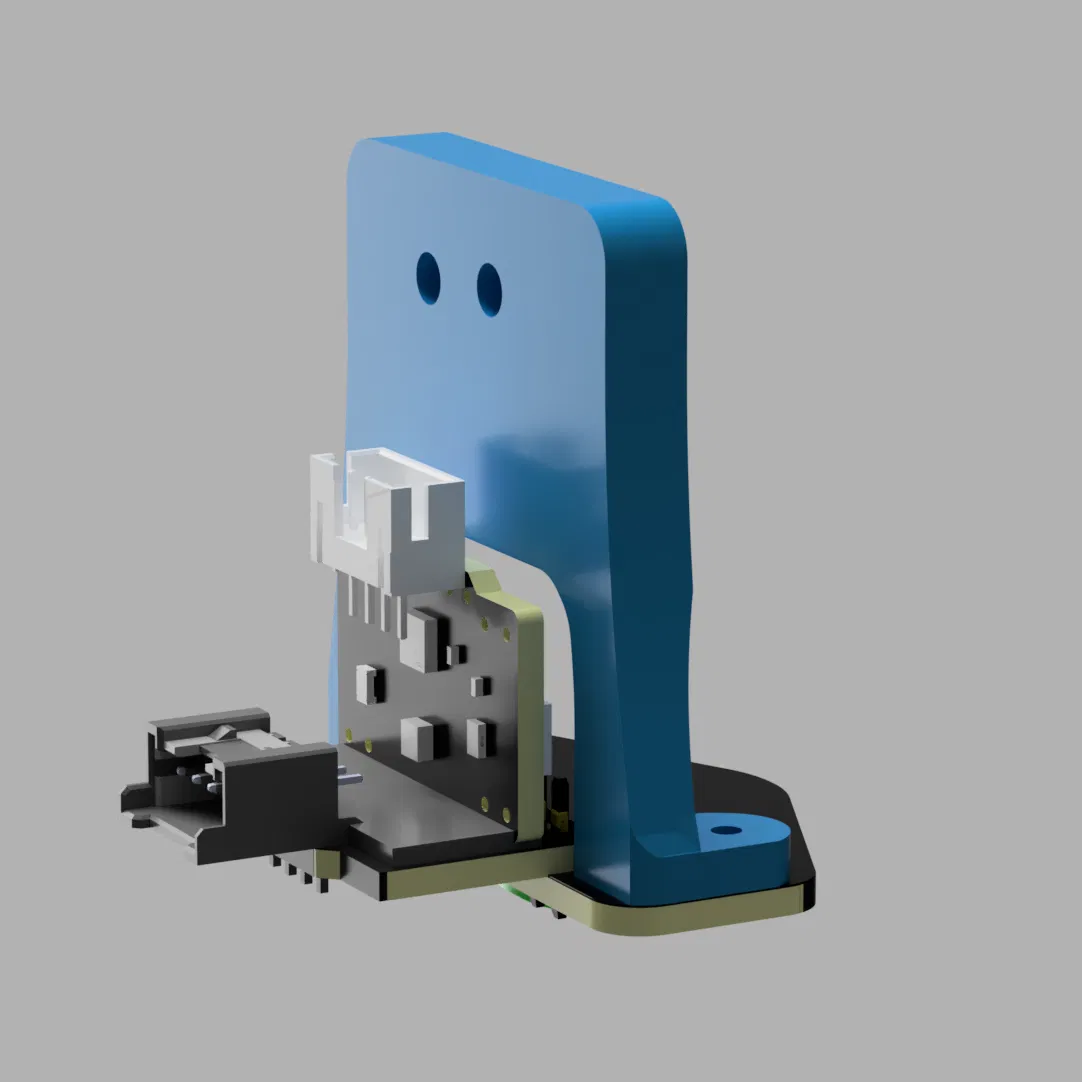

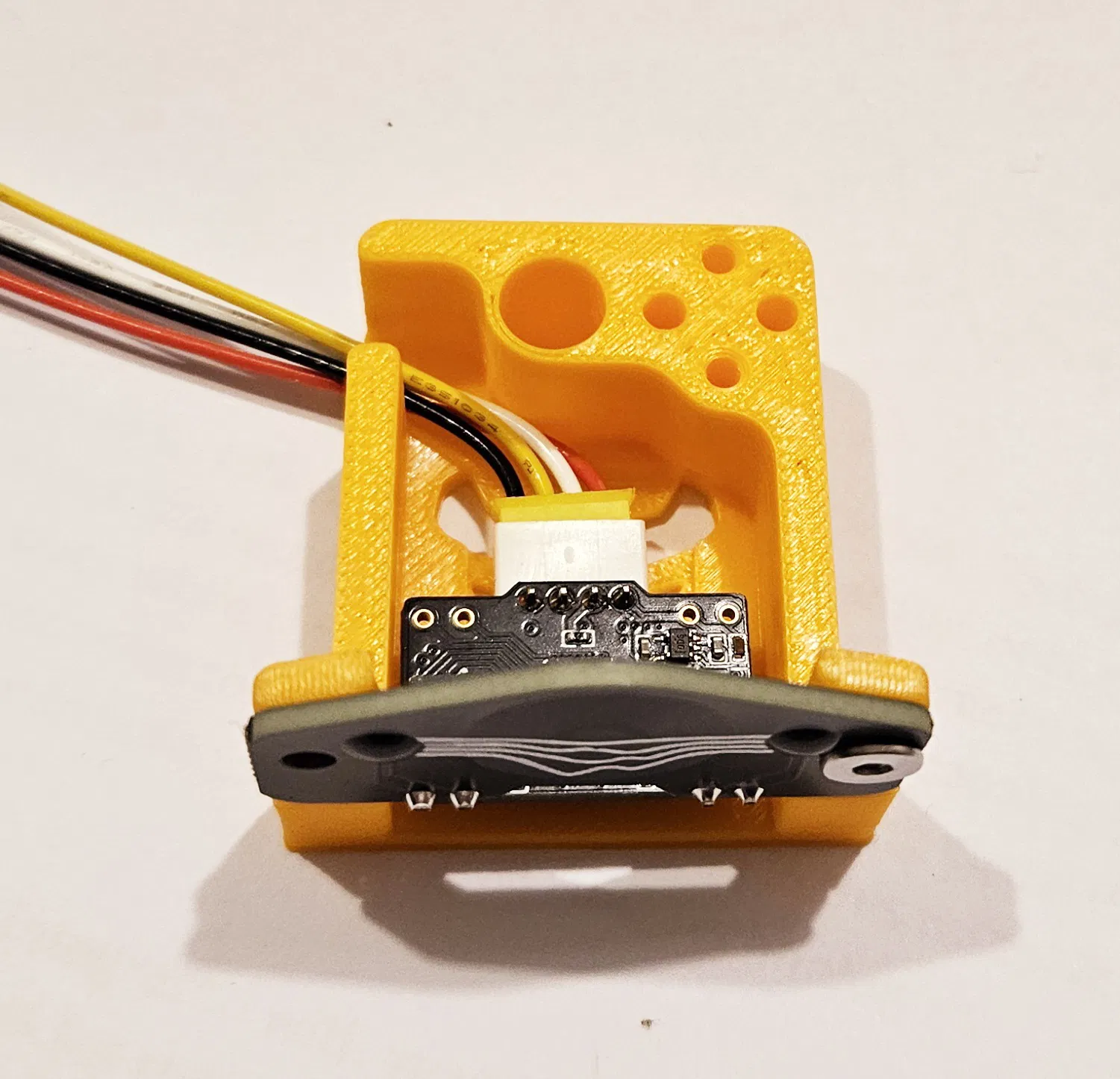

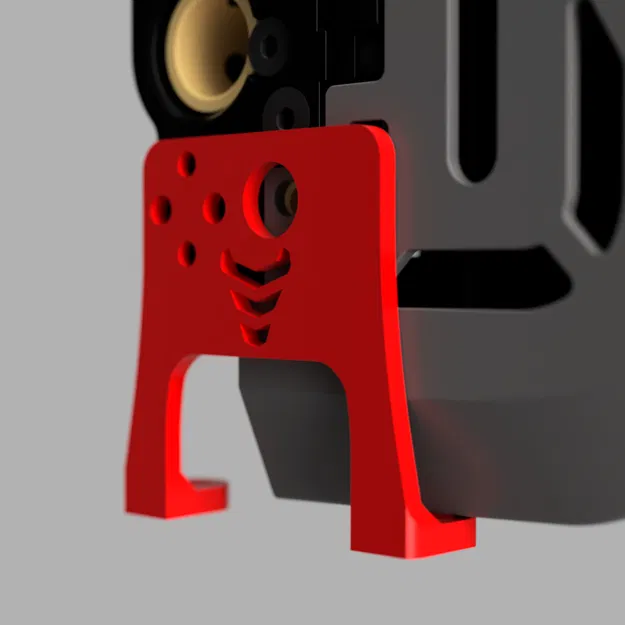

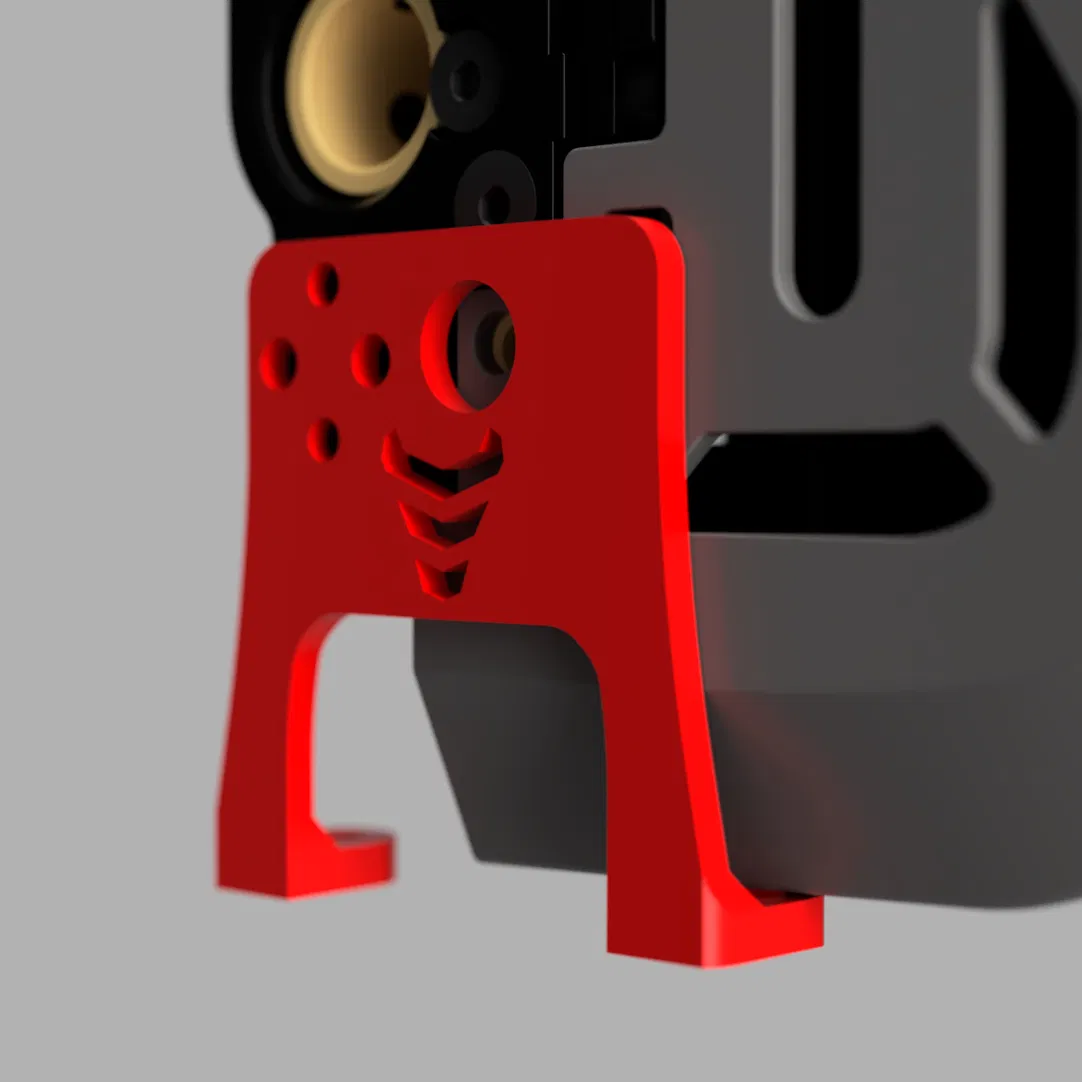

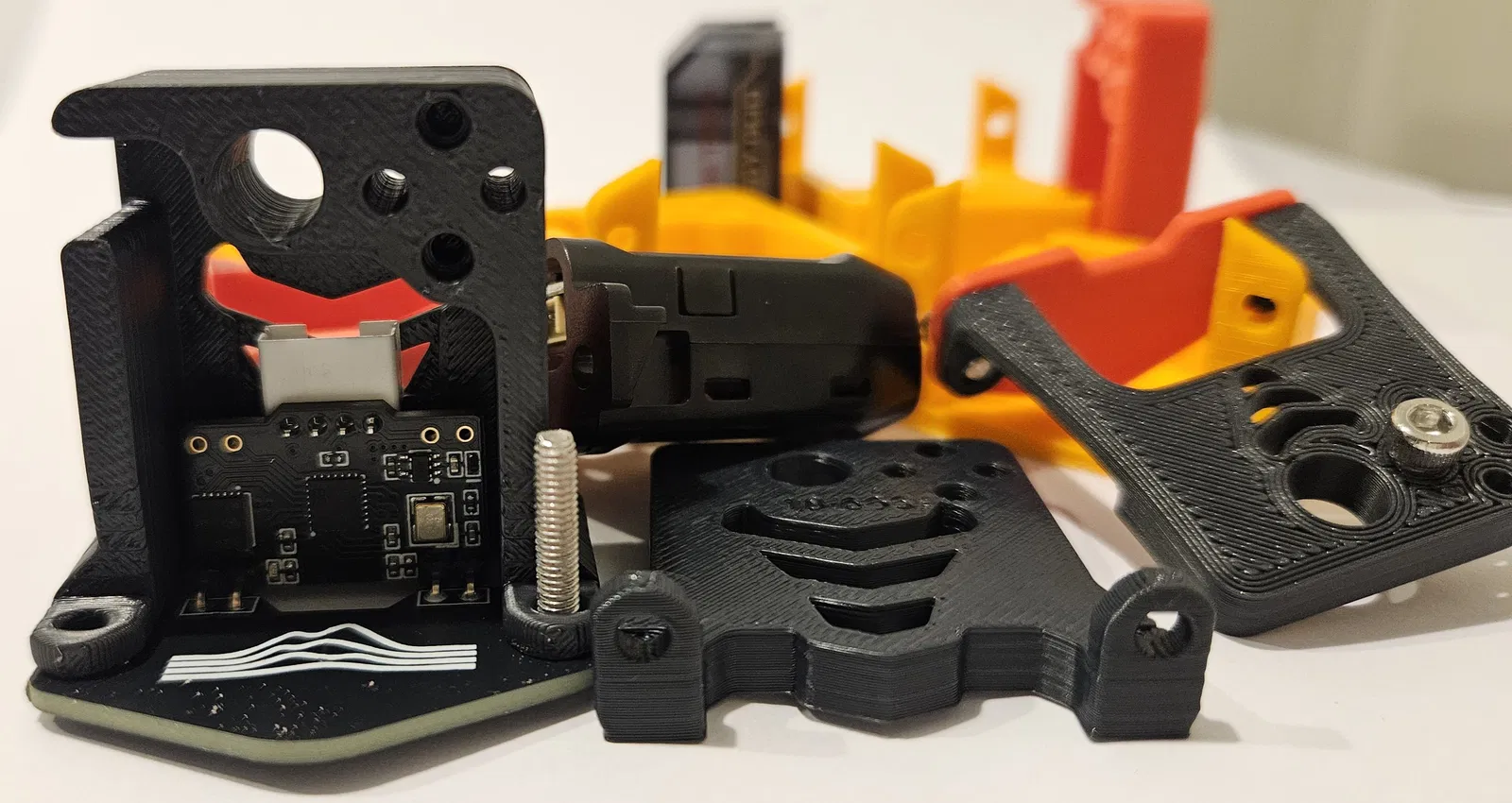

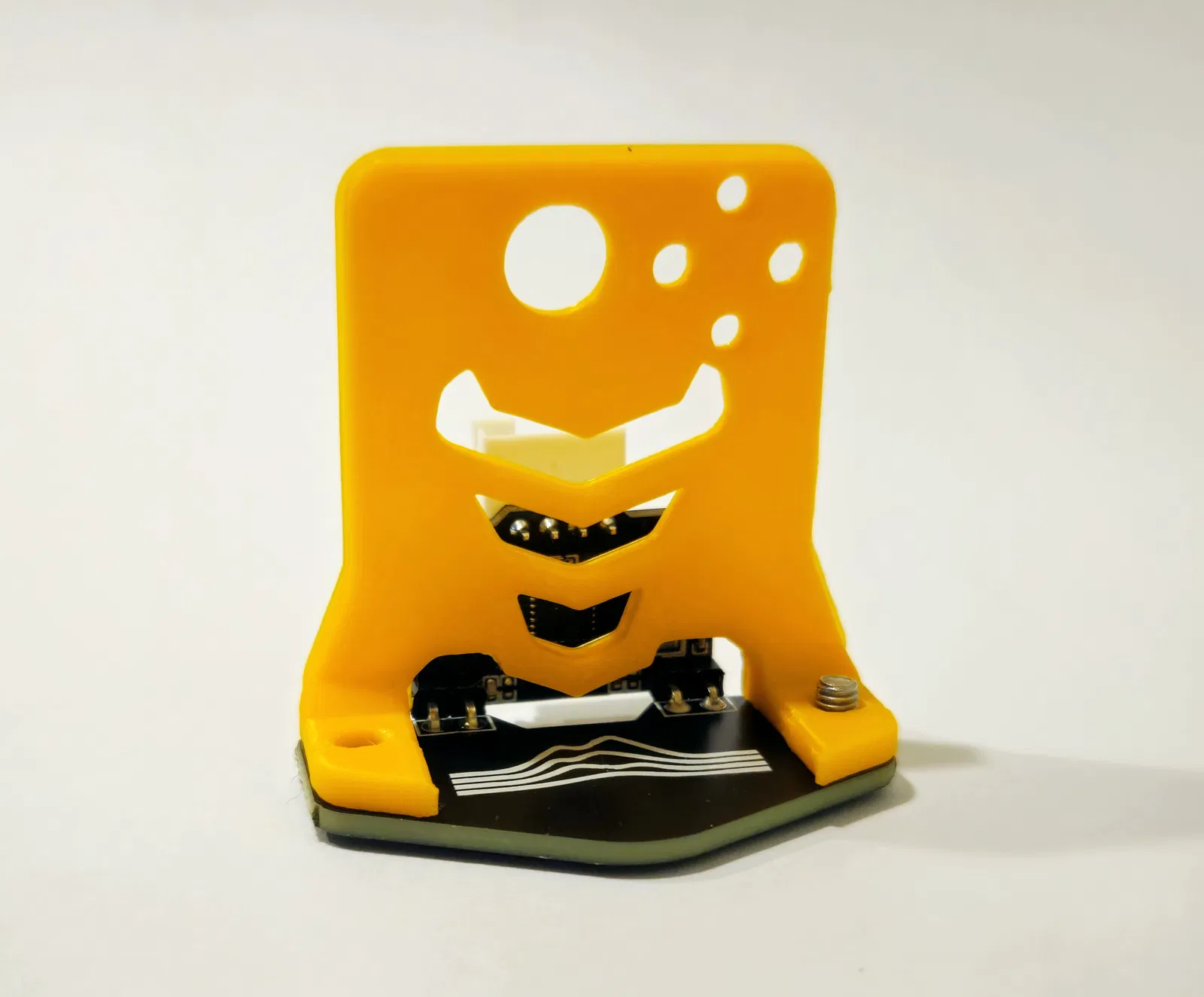

Ngàm Cartographer (Khắc phục cân bàn và lớp in đầu) cho Creality K1 Series

Bạn đang gặp khó khăn với lớp in đầu tiên không đồng đều, các vân lạ, khoảng cách giữa các đường in, đầu phun cày xới vào bàn in hay các mã lỗi liên quan đến cân bàn? Bạn từng được khuyên chỉnh Z offset? Đã xem mesh bàn in và thử chỉnh bàn nhưng không ăn thua? Trang này sẽ giải thích mảnh ghép còn thiếu, nhưng trước tiên, hãy lưu ý quan trọng về việc chỉnh Z offset vì nó thường bị hiểu sai và có thể gây nguy hiểm:

Z offset chỉ là một giá trị bù đắp chung cho toàn bộ mesh bàn in. Điều này nghĩa là nếu bạn in thử lớp đầu tiên, một bên quá cao còn bên kia quá ép, việc chỉnh Z offset chỉ làm bên cao càng cao hơn hoặc bên thấp càng bị ép chặt hơn. Bạn KHÔNG THỂ sửa lớp in đầu không đều bằng cách chỉnh Z offset! Dù có vẻ như bạn có thể ép thêm để che đậy, nhưng việc này sẽ gây ra nhiều vấn đề hơn, thậm chí làm hỏng bề mặt bàn in! Có nhiều lỗi đã được biết đến với Z offset trên dòng K1 và đó không phải là giải pháp. Một máy in hoạt động tốt không cần hiệu chỉnh Z offset. ĐỪNG ĐỤNG VÀO Z OFFSET CỦA BẠN!

Mảnh ghép còn thiếu ở đây là máy in không đo bàn in một cách chính xác. Mesh bàn in tạo ra không khớp với độ cong thực tế của bàn, dẫn đến mọi điều chỉnh sau đó đều sai lệch. Nâng cấp bàn in, tự cân thủ công hay chỉ nhìn vào mesh đều vô nghĩa vì phép đo đã sai ngay từ đầu. Bạn cần bắt đầu bằng việc nâng cấp đầu dò (probe) chuẩn để đo lường chính xác. Trong nhiều trường hợp, sau khi làm bước này, bạn có thể thấy mình không cần nâng cấp bàn hay cân thủ công nữa, vì máy sẽ bù đắp chính xác sau khi có dữ liệu đúng, đồng thời bạn còn nhận được nhiều lợi ích khác.

Nếu bạn không quan tâm đến chi tiết kỹ thuật và muốn giải quyết tất cả vấn đề cùng lúc, hãy bắt đầu với Cartographer hoặc Eddy Duo. Một bộ ốc chỉnh bàn M4 giá $5 sẽ giúp các góc bàn phẳng đều, giúp máy ít phải bù đắp hơn, và một chiếc bàn graphite sẽ loại bỏ tình trạng cong vênh và không cần đợi gia nhiệt lâu. Nếu muốn hiểu sâu hơn, hãy đọc tiếp.

Tương thích với dòng K1 (không dùng CFS), K2 (có hoặc không có CFS) và nhiều máy chạy Klipper khác gặp tình trạng tương tự. Bạn không cô đơn đâu!

Người dùng CFS trên dòng K1, hãy dùng Eddy Duo nhưng hãy đọc trang này trước để hiểu cơ chế hoạt động!

sau khi đọc cách thức hoạt động!

1. BED MESH (MESH BÀN IN)

Bed mesh là bản đồ 3D của bàn in, giúp máy bù đắp các điểm chưa hoàn hảo bằng cách nâng hạ bàn và ép các lớp in tiếp theo. Hệ thống này sử dụng cảm biến tải (load cell) với 4 cảm biến sức căng đi qua hơn 20 dây cáp để phát hiện khi đầu phun chạm vào bàn. Nghe thì hay nhưng thực tế lại nhiều vấn đề: cần đầu phun và bàn in sạch/nóng, nhiều điểm lỗi, cực chậm và chỉ đo lưới 6x6. Quan trọng nhất, nó không chính xác! Đây là lý do những thứ bạn thử làm "lẽ ra phải được" nhưng lại KHÔNG hiệu quả. Nếu dùng lệnh probe_accuracy trong console của Fluidd để chạy chẩn đoán, bạn sẽ thất vọng. Đây không phải lỗi riêng của K1 - nhiều máy in phổ biến dùng cảm biến tải cũng gặp tình trạng tương tự.

Hệ quả của việc dùng cảm biến tải là gì?

Vì các điểm đo không chính xác, mọi dữ liệu bù đắp và Z offset đều sai! Lớp in đầu tiên không đồng đều sẽ khiến cả bản in thất bại. Các đường in có thể không bám, bị ép quá mức, in lơ lửng, hoặc đầu phun cày xới bàn in. Đừng lạm dụng Z offset vì nó có thể stack lỗi, gây nhầm lẫn khi chỉnh qua màn hình, Fluidd hay slicer, dễ dẫn đến việc làm nát bàn in.

2. BED LEVEL (CÂN BÀN)

Dòng K1 không có tính năng tự động cân bàn thực thụ, nó chỉ dùng một motor Z để bù đắp, dẫn đến việc thiếu độ phân giải cần thiết. Cách tốt nhất là lắp bộ ốc chỉnh bàn và dùng lệnh SCREWS_TILT_CALCULATE trong Fluidd. Chỉ cần 1 phút là bạn có thể chỉnh từng góc chính xác tuyệt đối.

3. BỀ MẶT BÀN IN

Bàn nhôm 3mm gốc thường bị cong vênh khi nóng, tốn thời gian gia nhiệt dài. Nâng cấp lên bàn graphite 6mm (K1/K1C) hoặc 8mm (K1 Max) sẽ mang lại độ phẳng tuyệt vời, ổn định nhiệt và tăng độ tin cậy. Dù là ưu tiên thấp hơn đầu dò, nhưng nâng cấp này giúp in nhanh hơn và chính xác hơn hẳn.

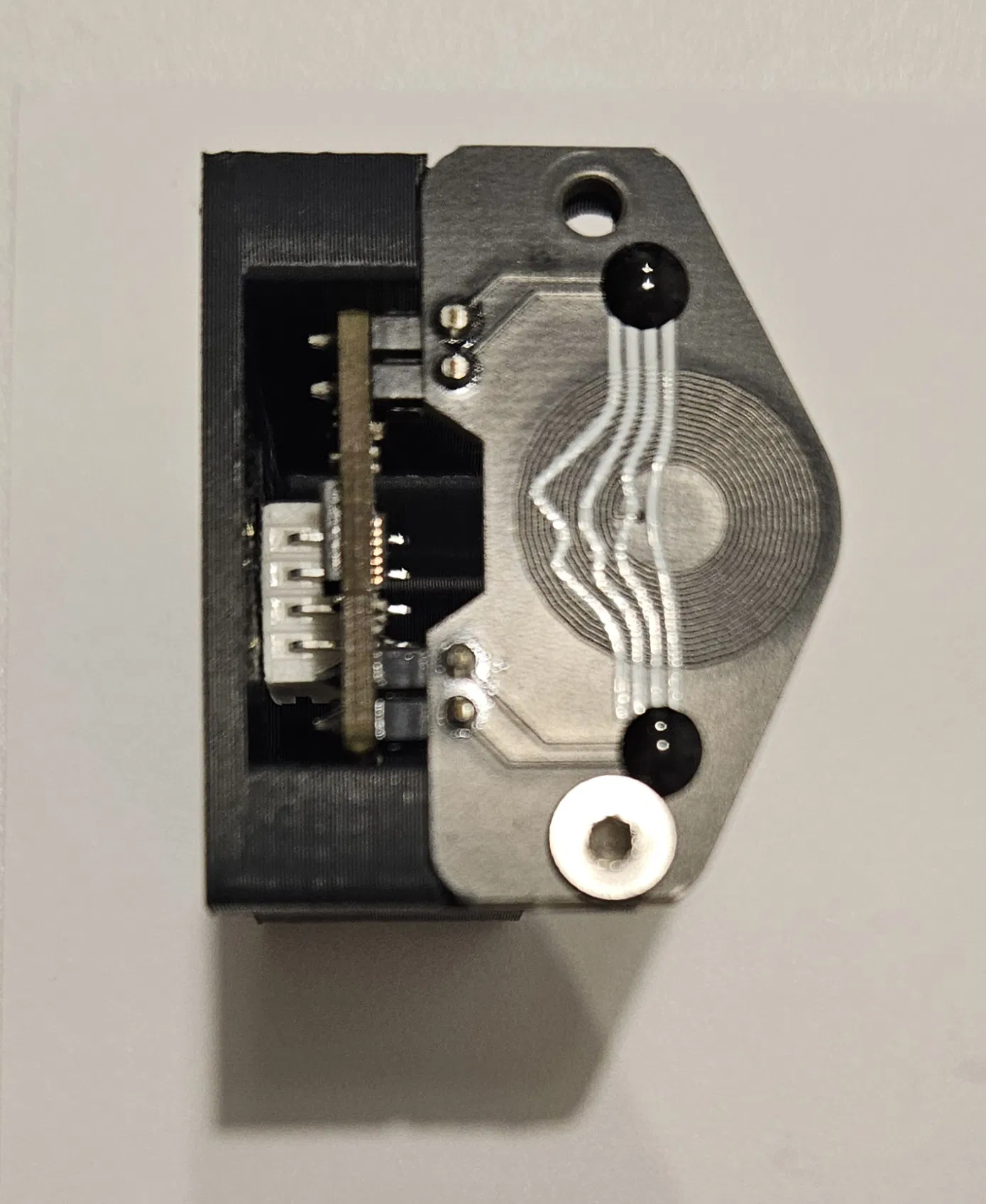

Tại sao Cartographer tốt hơn?

• Độ phân giải mesh tăng 700%! Nhiều dữ liệu hơn, chính xác hơn.
• Tốc độ nhanh hơn 1000%! Chưa đầy 5 giây với KAMP.
• Không bị ảnh hưởng bởi đầu phun bẩn (công nghệ dòng xoáy Eddy).
• Giải quyết dứt điểm các mã lỗi: 2529, 2521, 2522, 2020, 2021, 2065, 2118, 2119, 2345, 2514, 2520, 2521, 2522, 2523, 2524 và 2533.

Tại sao có thể không phù hợp với bạn?

• Cần quyền root.

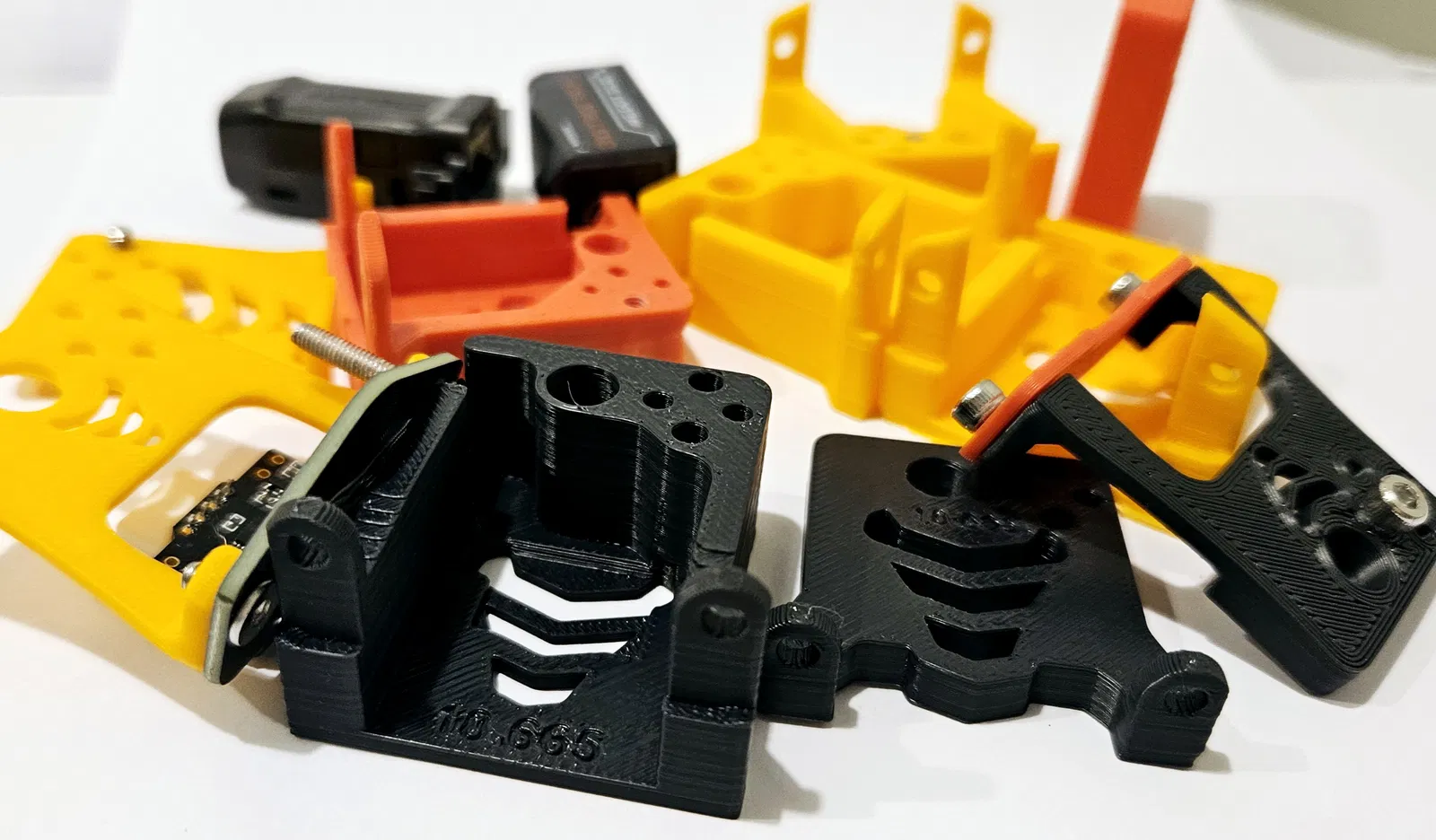

• Cần in 3D ngàm.
• Cần firmware khác (không tương thích CFS).

(Thông tin chi tiết về linh kiện và hướng dẫn in xem tại file gốc)
