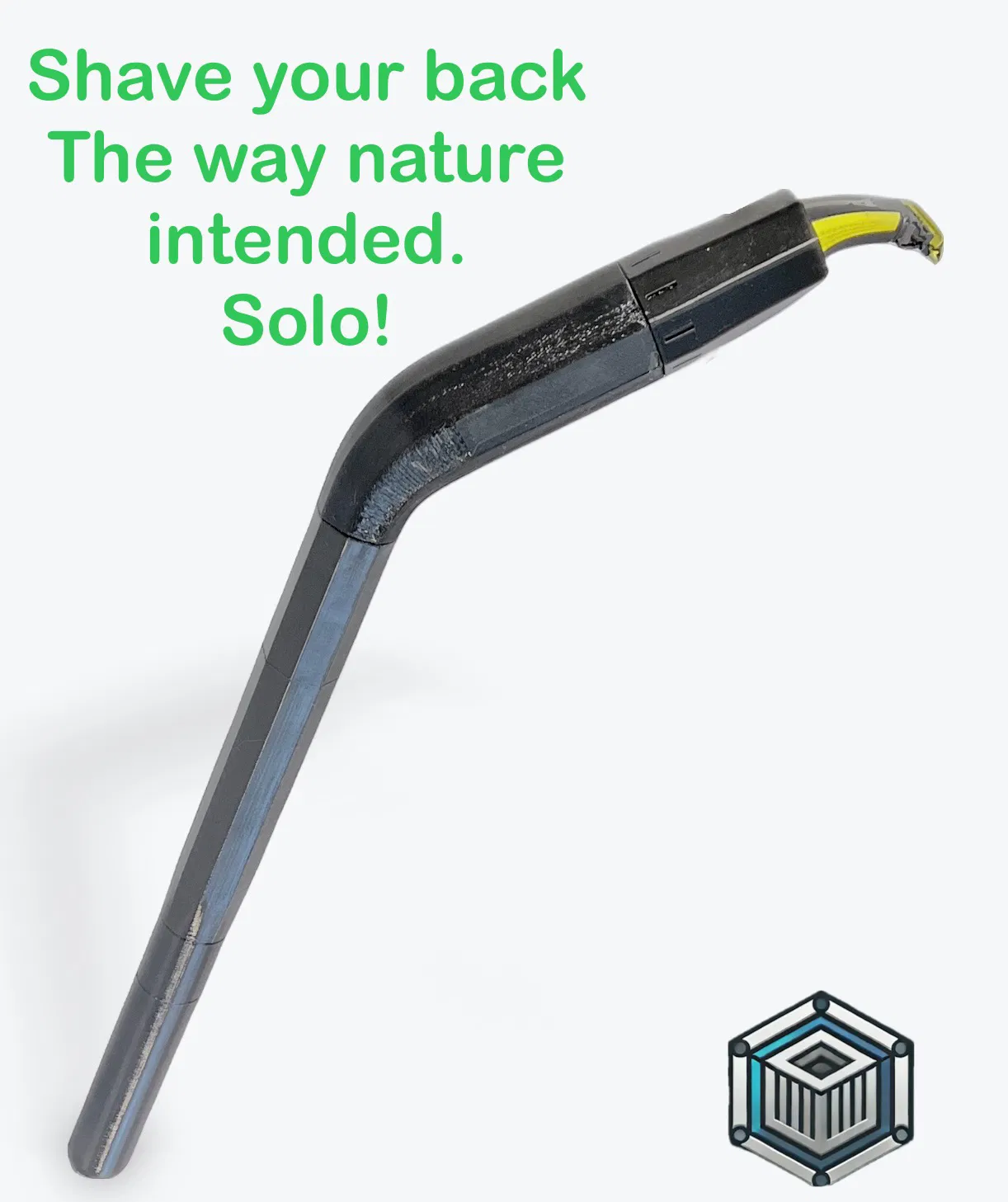

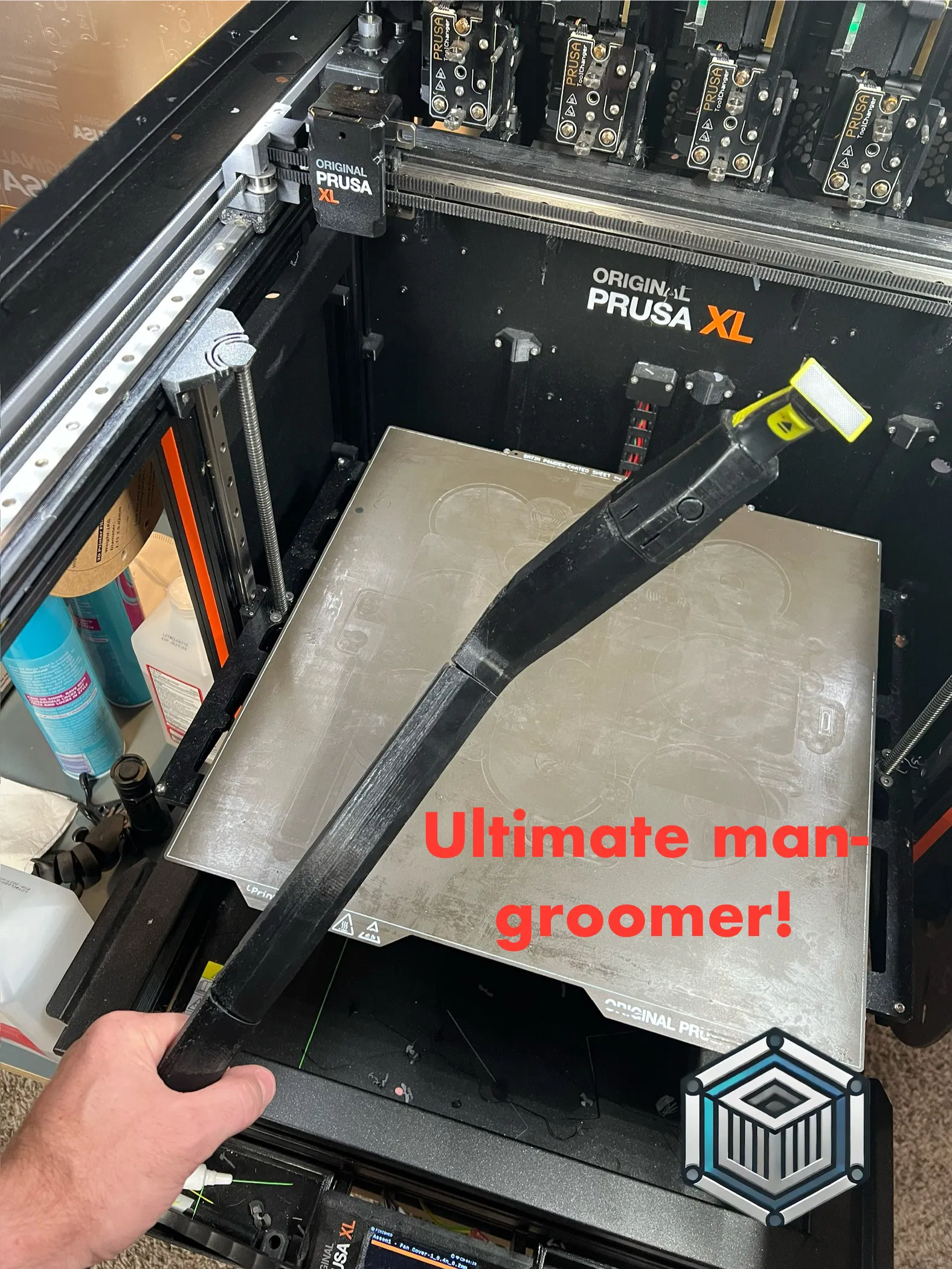

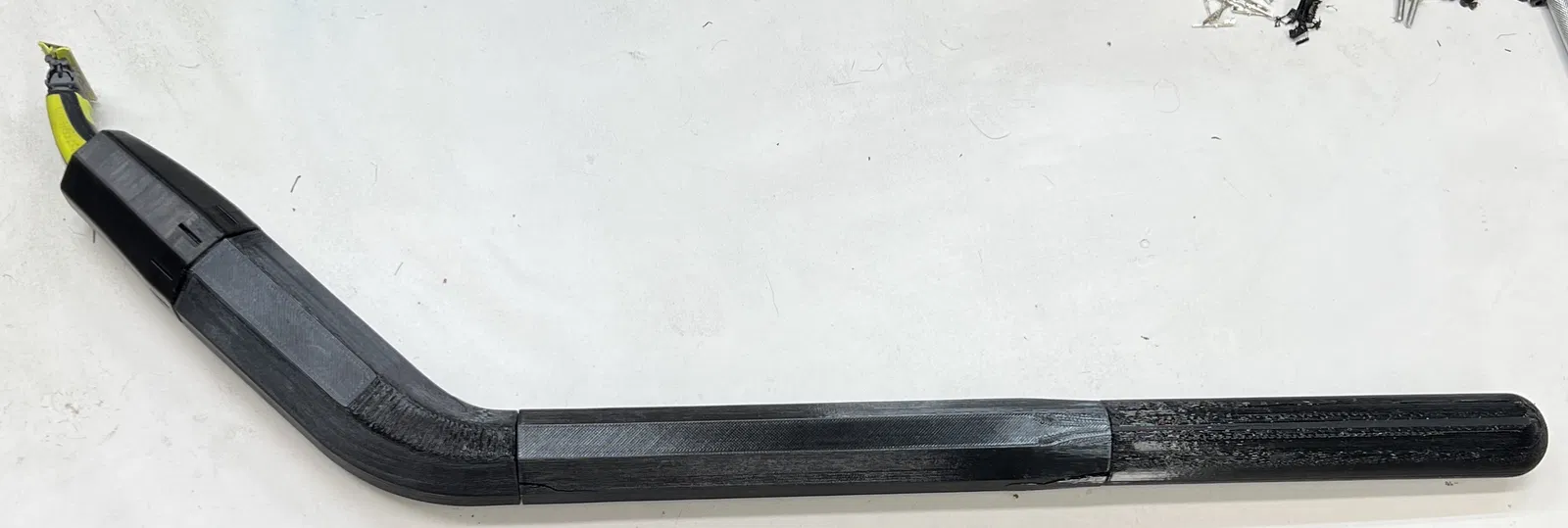

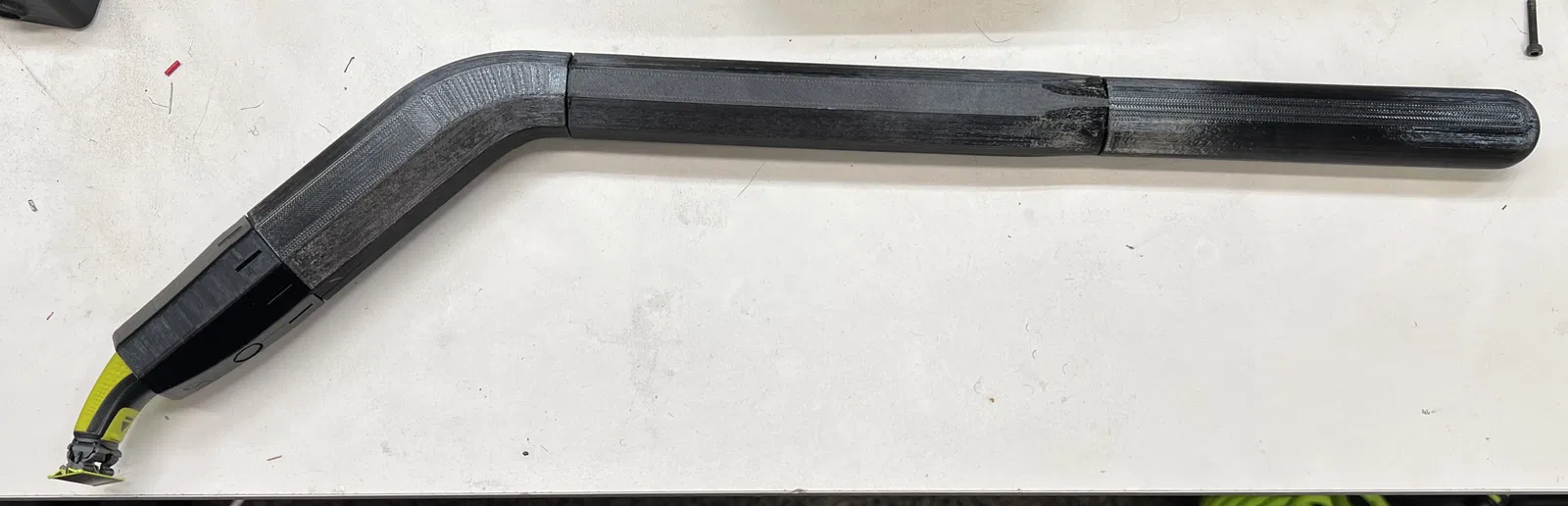

Tay cầm nối dài Philips OneBlade / Cây cạo lông lưng (Bản Beta, đã cập nhật)

Mô tả chung:

Philips OneBlade được lắp vào một đầu và giữ cố định bằng nắp đậy khớp vào vị trí. Một nút bấm trên nắp giúp bạn dễ dàng thao tác với nút nguồn. Tất cả các chi tiết đều có thể in được trong phạm vi khổ in dưới 200mm^3.

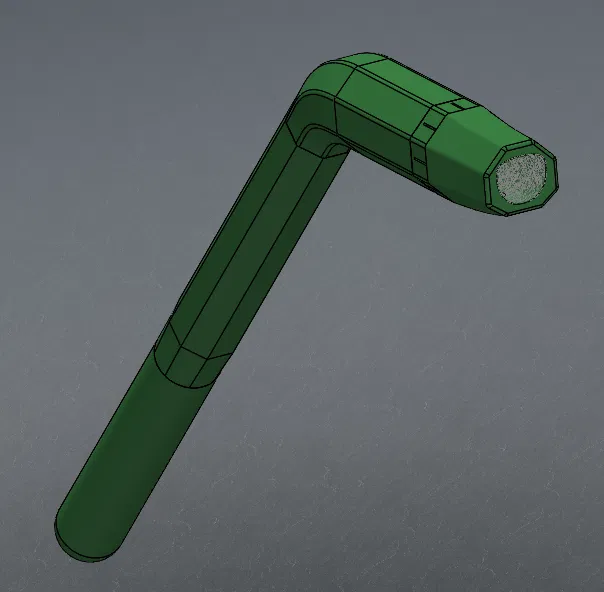

Tôi đã sử dụng bản quét 3D của Philips OneBlade QP2724 từ chiếc Miraco Plus của mình để tạo ra hốc cắm. Hốc này được thiết kế lệch nhẹ để đảm bảo độ khít hoàn hảo.

Lý do tôi thiết kế món này:

Tôi làm ra cái này để nối dài tay cầm cho chiếc OneBlade, giúp cạo lông lưng dễ dàng hơn. Ý tưởng này đã ấp ủ từ lâu, và cuộc thi thiết kế lần này chính là động lực để tôi thực hiện nó.

Ghi chú khi in:

• Độ dày lớp in (Layer height): .2
• Vật liệu khuyên dùng: ABS/ASA, PETG, PC
• Supports: Chỉ dùng Bed, chọn Organic. Tô hỗ trợ (paint support) ở phần chốt đầu góc để đạt độ khớp tốt nhất.
• Infill: 25% dạng tam giác
• Walls: 3
• Lưu ý khác: Nên in dọc kèm với vành (brim) để có kết quả tốt nhất.
• Lượng vật liệu: khoảng 200 gram

Ghi chú lắp ráp:

• Với máy in của tôi (Qidi Plus4), lắp dạng khớp trượt (slip fit) là vừa khít, ngoại trừ phần tay cầm cần thêm vài giọt keo dán sắt. Keo E3000 cũng là một lựa chọn rất tốt.
• Lắp tất cả các bộ phận vào với nhau trừ phần nắp.
  • Nếu các bộ phận quá chặt, hãy chà nhám cho đến khi vừa ý hoặc điều chỉnh lại thiết lập bù trừ ngang (horizontal compensation) hoặc dòng nhựa (flow).
  • Nếu các bộ phận bị lỏng, hãy dùng keo dán sắt hoặc E3000, hoặc điều chỉnh lại các thiết lập bù trừ ngang.
• Đặt máy cạo OneBlade vào hốc của Body Clamp, sau đó đóng nắp lại.

Có một nút bấm cho công tắc nguồn, tùy vào máy in của bạn mà có thể cần phải tách nhẹ nó ra nếu bị dính.

Lưu ý và cập nhật:

Cập nhật 16/06/25*

Sau khi in thử, tôi thấy khe hở hơi quá khít khi in bằng nhựa PETG trên máy Qidi 4Plus. Tôi sẽ cập nhật lại thiết kế trong tuần này để người dùng dễ thao tác hơn. Hiện tại các mảnh ghép hơi dễ bị nứt khi lắp ráp. Dù vẫn dùng được nhưng chưa thực sự hoàn hảo.

Cập nhật 18/06/25*

Tôi đã thêm thư mục "rev 2" với khe hở được nới rộng ở các bề mặt tiếp giáp. Tôi sẽ in thử ngay khi có thể, nhưng dự kiến các khớp nối tay cầm vẫn sẽ cần một ít keo dán sắt cho bản rev này.

Cập nhật 19/06/25*

Phần offset mới hoạt động cực tốt cho hốc lắp máy. Một số khớp vẫn hơi chặt khi lắp, nhưng tôi nghĩ đó là do lỗi support. Tôi đang in lại toàn bộ các mảnh theo chiều thẳng đứng để giảm thiểu độ võng và việc dùng support. Thời gian in sẽ tăng từ 7 tiếng lên khoảng hơn 10 tiếng.
