Watch Your Eyes - Chiếc quạt xếp độc đáo

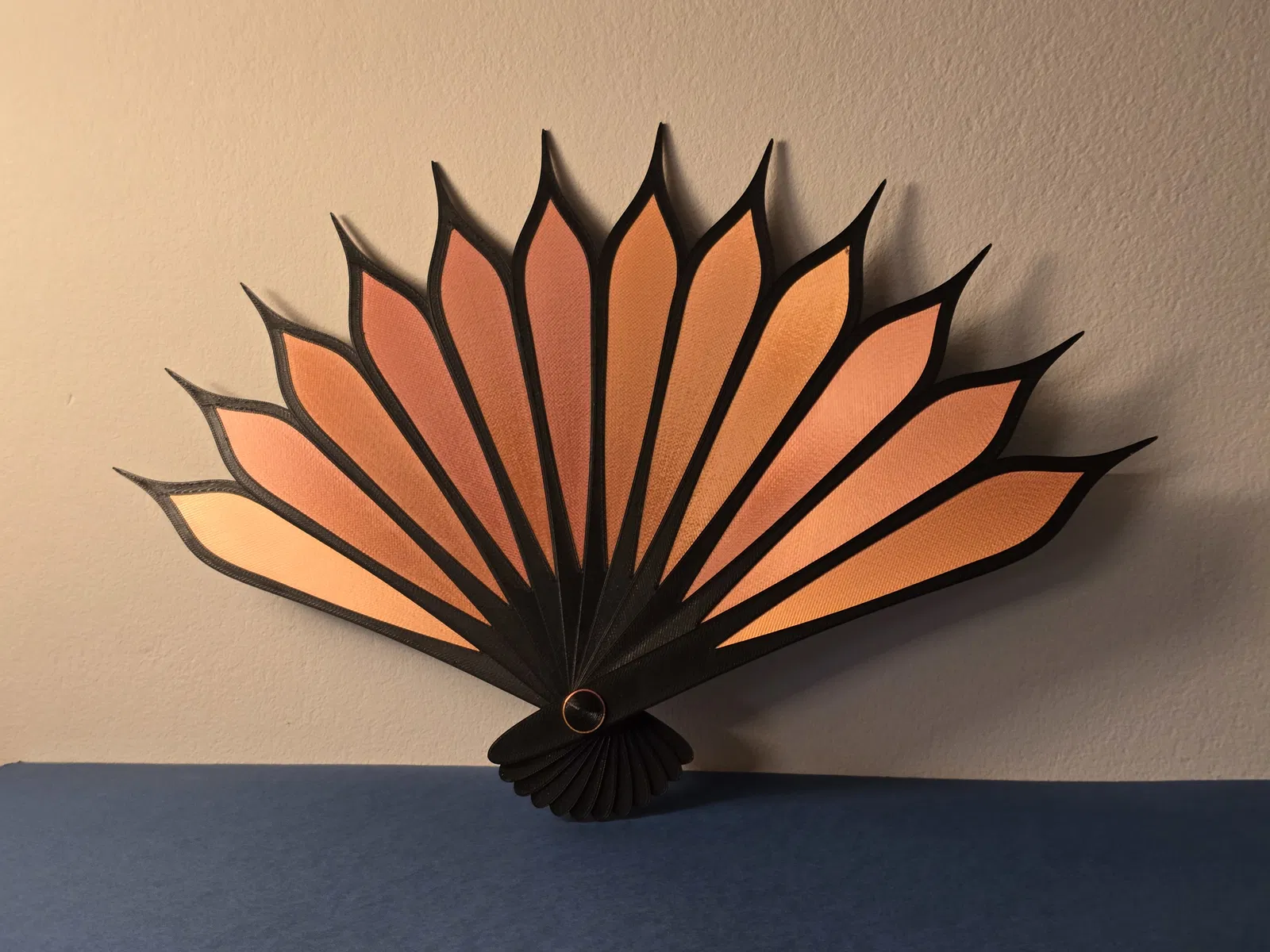

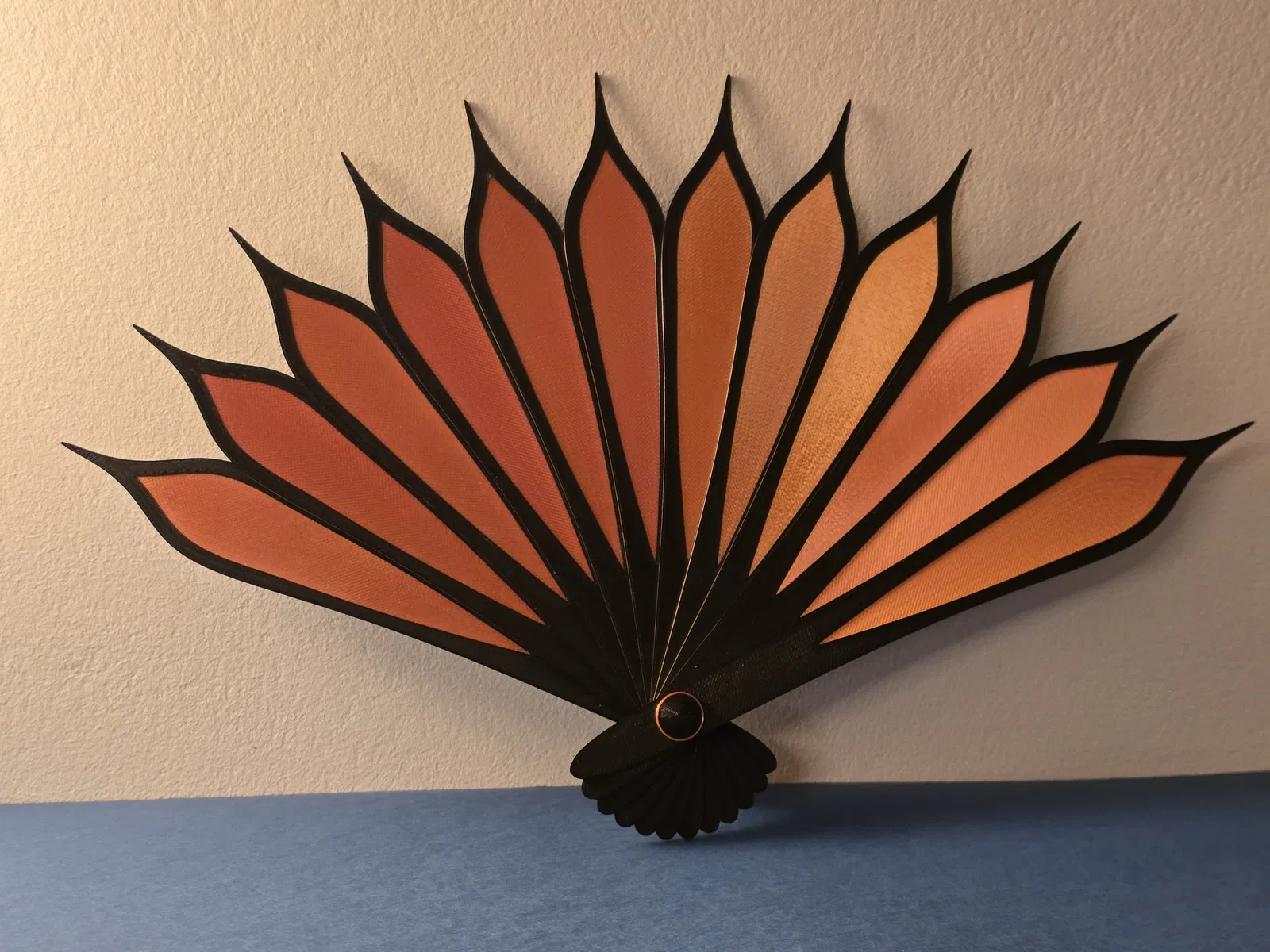

Đây là mẫu quạt xếp gồm mười hai cánh đan xen, được in phẳng và lắp ráp bằng hệ thống chốt trung tâm cùng nắp khóa. Đây là bài dự thi của mình cho cuộc thi Create a Breeze!.

Các bộ phận cần in:

• 10 × cánh quạt giữa
• 1 × cánh quạt dưới
• 1 × cánh quạt trên
• 1 × chốt trung tâm
• 1 × nắp khóa

Sử dụng chất liệu PLA rất phù hợp cho mẫu này – nhựa càng cứng thì càng tốt. Mình đã dùng Fiberlogy Easy PLA cho các chi tiết màu đen và Bambu Gilded Rose PLA Silk cho màu cam.

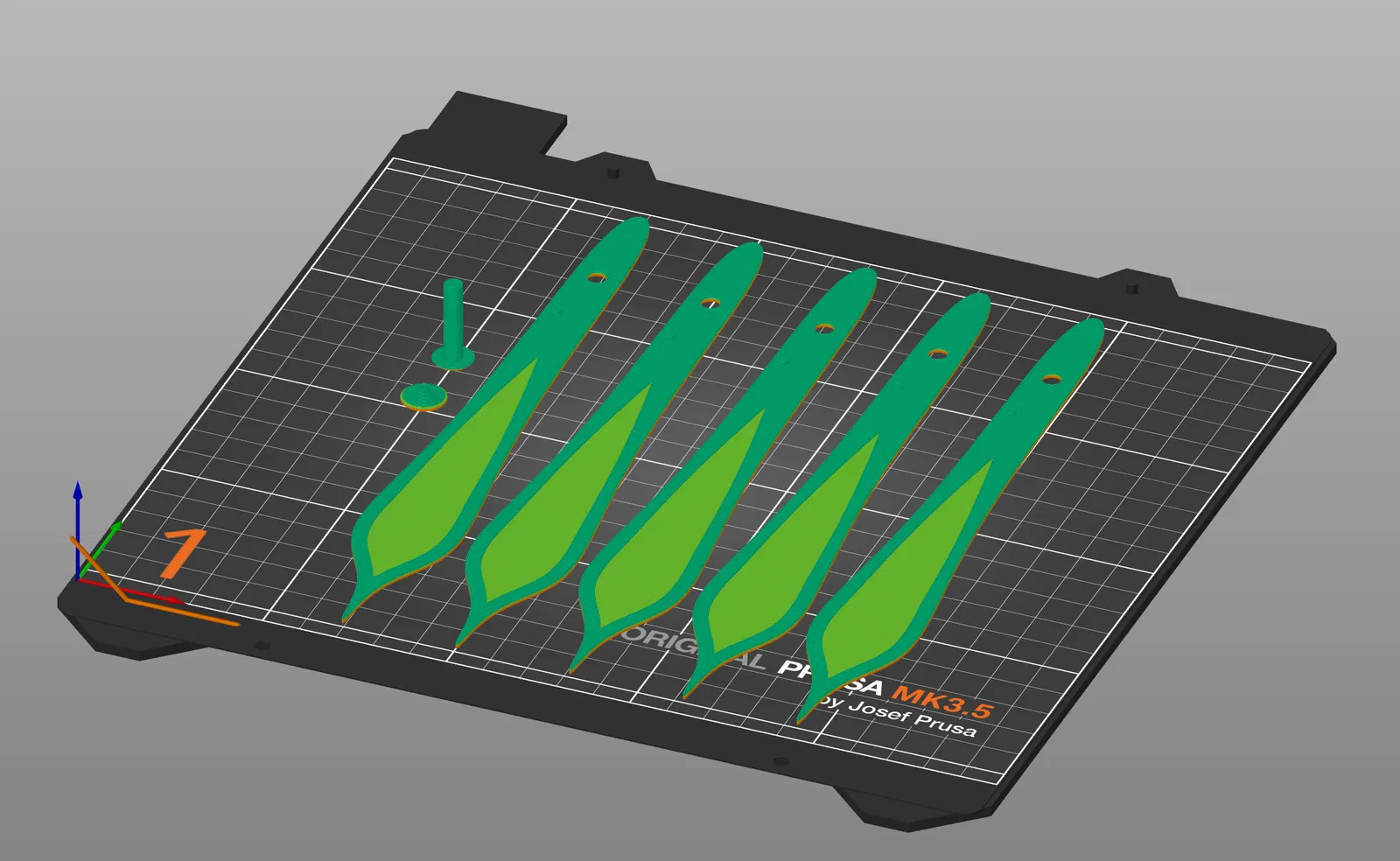

Tất cả các bộ phận đã được đặt sẵn ở hướng in chuẩn, không cần dùng support (hỗ trợ).

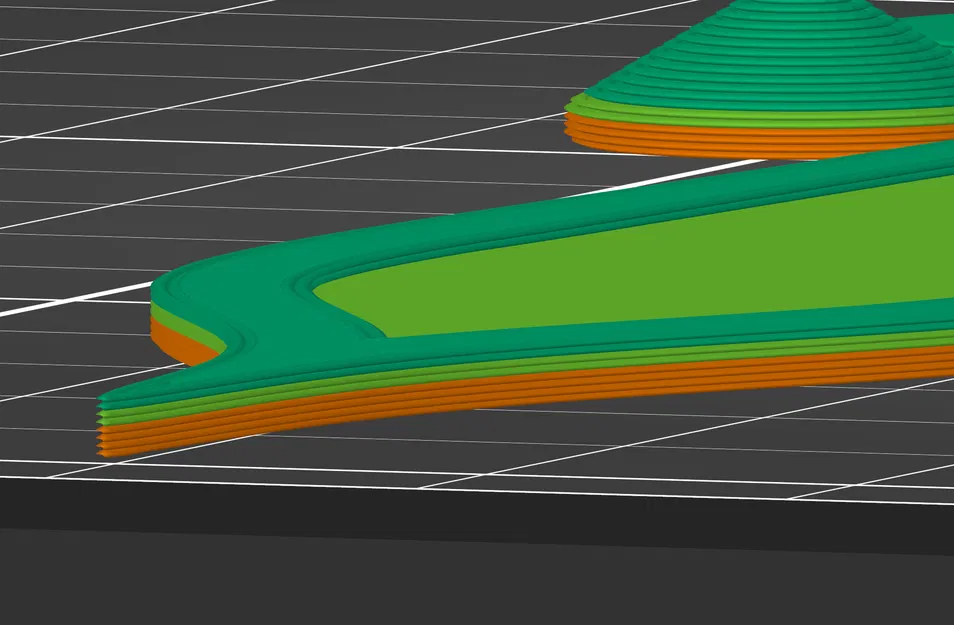

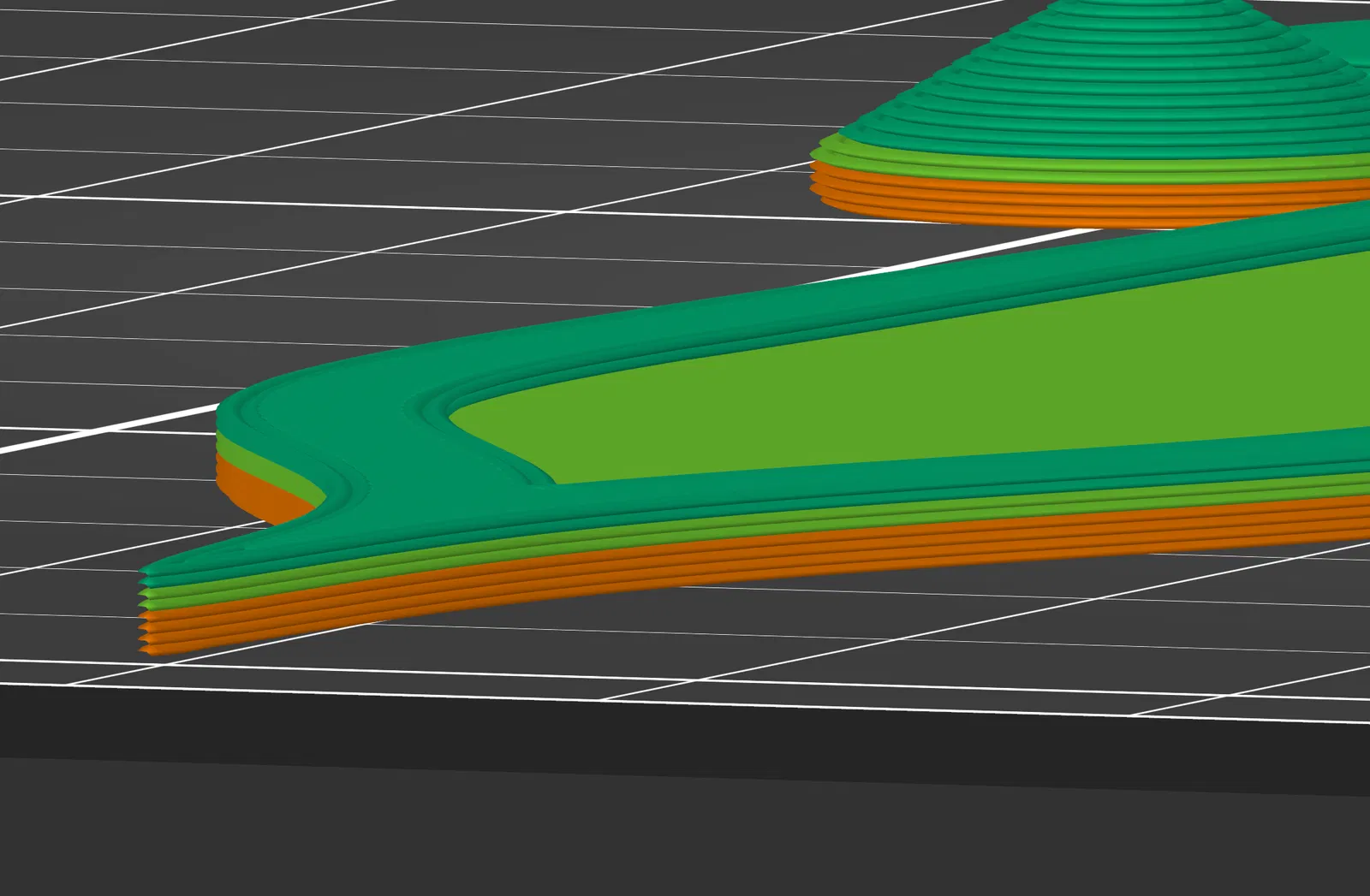

Thiết kế này hỗ trợ in hai màu bằng cách thay sợi nhựa. Nếu bạn in ở độ cao lớp (layer height) 0.2 mm, hãy thêm lệnh đổi màu ở lớp số 5 và số 7.

Về chốt trung tâm:

Sau khi có phản hồi rằng chốt trung tâm hơi ngắn đối với một số người dùng, mình đã tải lên nhiều phiên bản với độ dài khác nhau. Chốt tiêu chuẩn cho 12 cánh hiện có sẵn 4 kích thước. Với phiên bản 12 cánh, hãy bắt đầu bằng chốt tiêu chuẩn, nếu nó quá ngắn, hãy thử loại +0,5, +1,0 hoặc +1,5 mm. Đối với phiên bản 13, 14, 15 hoặc 16 cánh, bạn có thể dùng chốt có tên tương ứng. Nếu cần điều chỉnh độ dài thêm, bạn có thể scale (phóng to/thu nhỏ) chốt trong phần mềm slicer.

Lưu ý: Để các cánh quạt chuyển động mượt mà và các chốt chặn hoạt động tốt, lớp trên cùng nên in phẳng mịn.

Thiết lập in:

• Kích thước đầu in (Nozzle): 0.4 mm (các kích thước khác cũng có thể dùng được)
• Độ cao lớp: 0.2 mm
• Kiểu lấp đầy bề mặt (Top infill pattern): Monotonic lines
• Số lớp đặc: 5 lớp trên / 4 lớp dưới
• Vị trí đường hàn nhựa (Seam): Mặt sau

Lắp ráp:

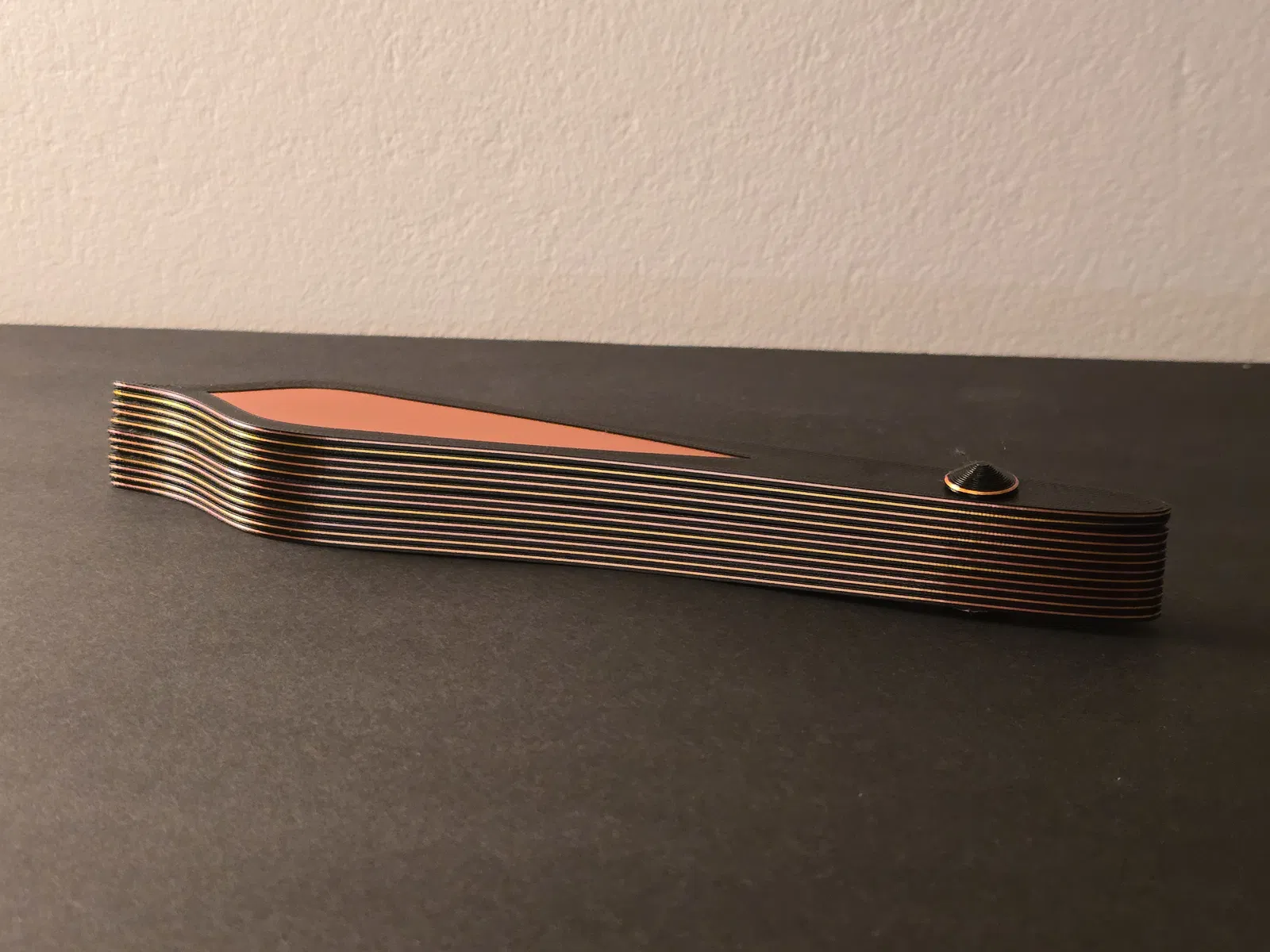

1. Cánh dưới cùng đặt ở vị trí dưới cùng, cánh trên cùng đặt ở vị trí cao nhất. Xếp chồng tất cả mười hai cánh và căn chỉnh với chốt trung tâm.
2. Nếu chốt quá chặt hoặc quá lỏng, bạn có thể điều chỉnh bằng cách scale trong slicer.
3. Nắp khóa cần được dán vào chốt để cố định. Ấn chặt để không còn khe hở giữa các cánh. Chỉ nên dùng một lượng keo nhỏ để tránh keo rò rỉ ra cánh quạt. Bạn có thể dùng keo 502 hoặc keo cyanoacrylate thông thường.

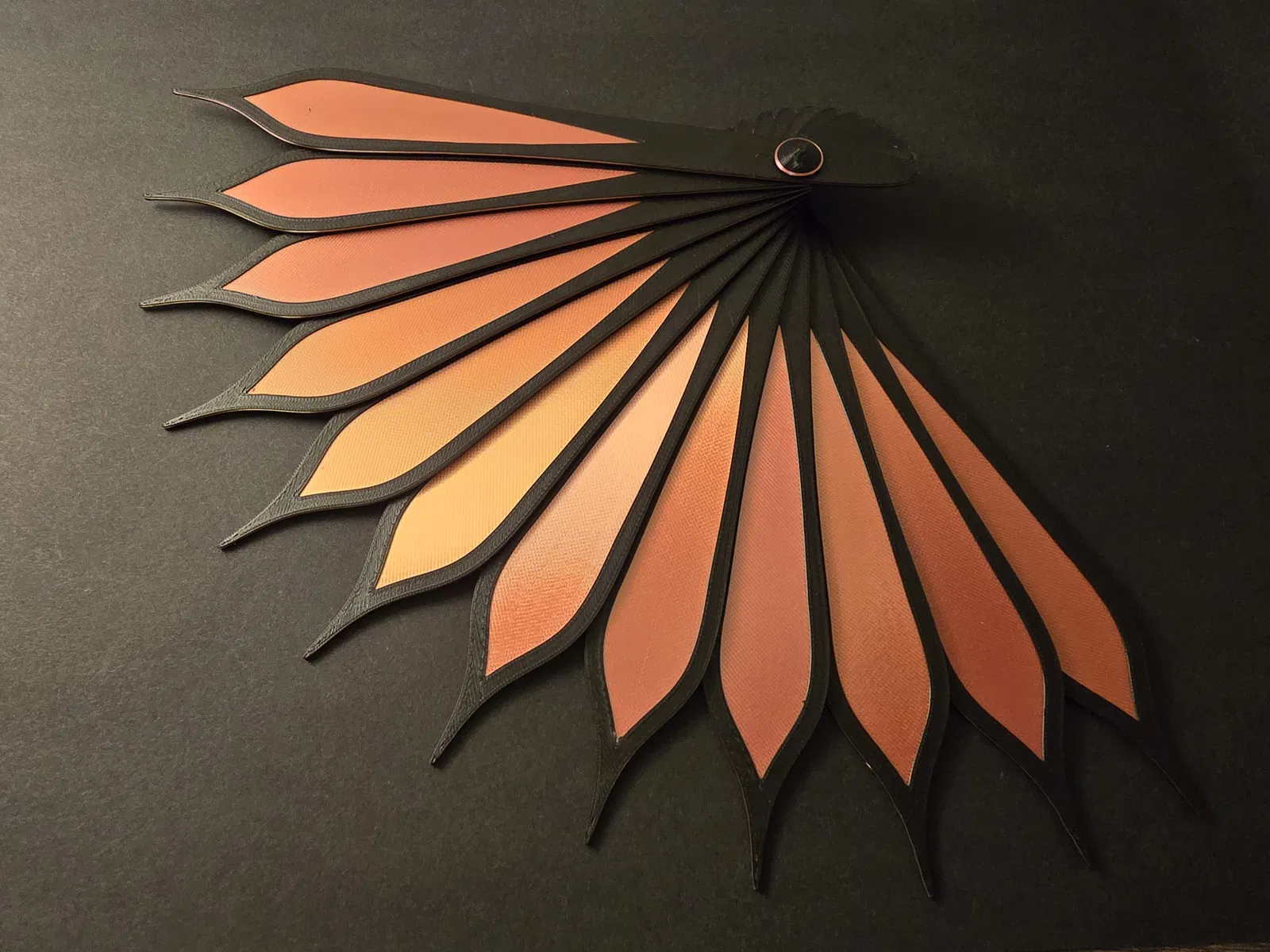

4. Quạt có thể đóng mở mượt mà nhờ các chốt và rãnh tích hợp giới hạn phạm vi di chuyển của từng cánh.

Cập nhật 27/06/2025: Đã thêm phiên bản đầu cánh cùn theo yêu cầu. Cập nhật 16/07/2025: Đã thêm các phiên bản chốt trung tâm dài hơn. Cập nhật 25/07/2025: Đã thêm file STEP để chỉnh sửa.

⚠ Cảnh báo an toàn:

Đây không phải là đồ chơi – hãy để xa tầm tay trẻ nhỏ. Quạt có các bộ phận nhỏ có thể gây nguy cơ nghẹt thở và đầu cánh quạt có thể sắc nhọn. Nên có sự giám sát của người lớn nếu dùng làm đạo cụ hoặc phụ kiện cosplay.
