Ốp lưng Heltec T114 Pocket Case

Thông báo về Sử dụng Thương mại và Ghi nguồn:

Alley Chat HT114 Pocket © 2025 bởi Alley Cat và Majestic AV, LLC. được cấp phép theo giấy phép CC BY-SA 4.0.

Việc sử dụng thiết kế này cho mục đích thương mại, bao gồm quảng bá, bán lẻ và bán lại cho các doanh nghiệp khác, được cho phép với các điều kiện sau: Trước khi thực hiện bất kỳ hoạt động thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo việc ghi nguồn đúng cách. Yêu cầu này áp dụng cho mọi hình thức chia sẻ, phân phối hoặc tạo các sản phẩm phái sinh, kể cả các thiết kế thủ công mô phỏng mẫu này. Việc ghi nguồn phải được nêu rõ ràng trong mọi trường hợp sử dụng. Để biết các kênh liên hệ chính thức và thông tin chi tiết, vui lòng truy cập Majestic AV, LLC - Alley Cat. Mọi nguồn khác đều không được ủy quyền và không nên sử dụng cho các yêu cầu về thương mại hoặc cấp phép.

Tiết lộ: Một số liên kết trên trang này có thể là liên kết tiếp thị liên kết (affiliate links) của Amazon. Nếu bạn mua hàng qua các liên kết này, tôi có thể nhận được một khoản hoa hồng nhỏ mà không làm tăng chi phí của bạn. Tôi chỉ giới thiệu những thiết bị mà tôi tin tưởng và tự mình sử dụng. Cảm ơn sự ủng hộ của các bạn!

Cài đặt in gợi ý:

Chất liệu: PLA+ hoặc PETG
Đường kính vòi phun (Nozzle): 0.4mm
Độ rộng đường đùn (Extrusion Width): 0.4mm
Chiều cao lớp in (Layer Height): 0.2mm
Số lớp vỏ (Perimeters): 3
Độ dày lấp đầy (Infill): 0%
Lớp trên/dưới (Top/Bottom Layers): 5
Hỗ trợ (Support): Không cần

Lưu ý về in 3D:

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo rằng thiết kế này đã được kiểm tra và tinh chỉnh kỹ lưỡng. Tuy nhiên, hãy nhớ rằng in 3D phụ thuộc vào rất nhiều yếu tố, bao gồm loại nhựa, cài đặt máy in và mức độ cân chỉnh. Những yếu tố này ảnh hưởng đáng kể đến chất lượng bản in cuối cùng.

Trước khi kết luận thiết kế bị lỗi, tôi khuyến khích bạn nên:

• Kiểm tra độ cân chỉnh máy in: Đảm bảo máy in được cân chỉnh đúng cách, đặc biệt là hiện tượng co ngót nhựa. • Điều chỉnh cài đặt in: Thử thay đổi các thiết lập để đạt kết quả tốt hơn. • Thay đổi kích thước: Phóng to hoặc thu nhỏ mẫu một chút có thể giải quyết các vấn đề về lắp ráp.

Hãy nhớ rằng đây là các bo mạch phát triển và đôi khi có những bộ phận rất dễ hỏng. Nếu bạn gặp vấn đề hoặc cần hỗ trợ, cứ thoải mái liên hệ với tôi. Tôi luôn sẵn lòng giúp đỡ và hướng dẫn bạn đạt được kết quả tốt nhất. Việc phàn nàn rằng thiết kế không tốt mà chưa xem xét các biến số này sẽ gây ảnh hưởng xấu đến cộng đồng và có thể làm nản lòng những người khác muốn thử nghiệm một thiết kế có thể hoạt động hoàn hảo chỉ với vài điều chỉnh nhỏ.

Cảm ơn sự thấu hiểu và hợp tác của các bạn. Chúc mọi người in ấn vui vẻ!

Mô tả:

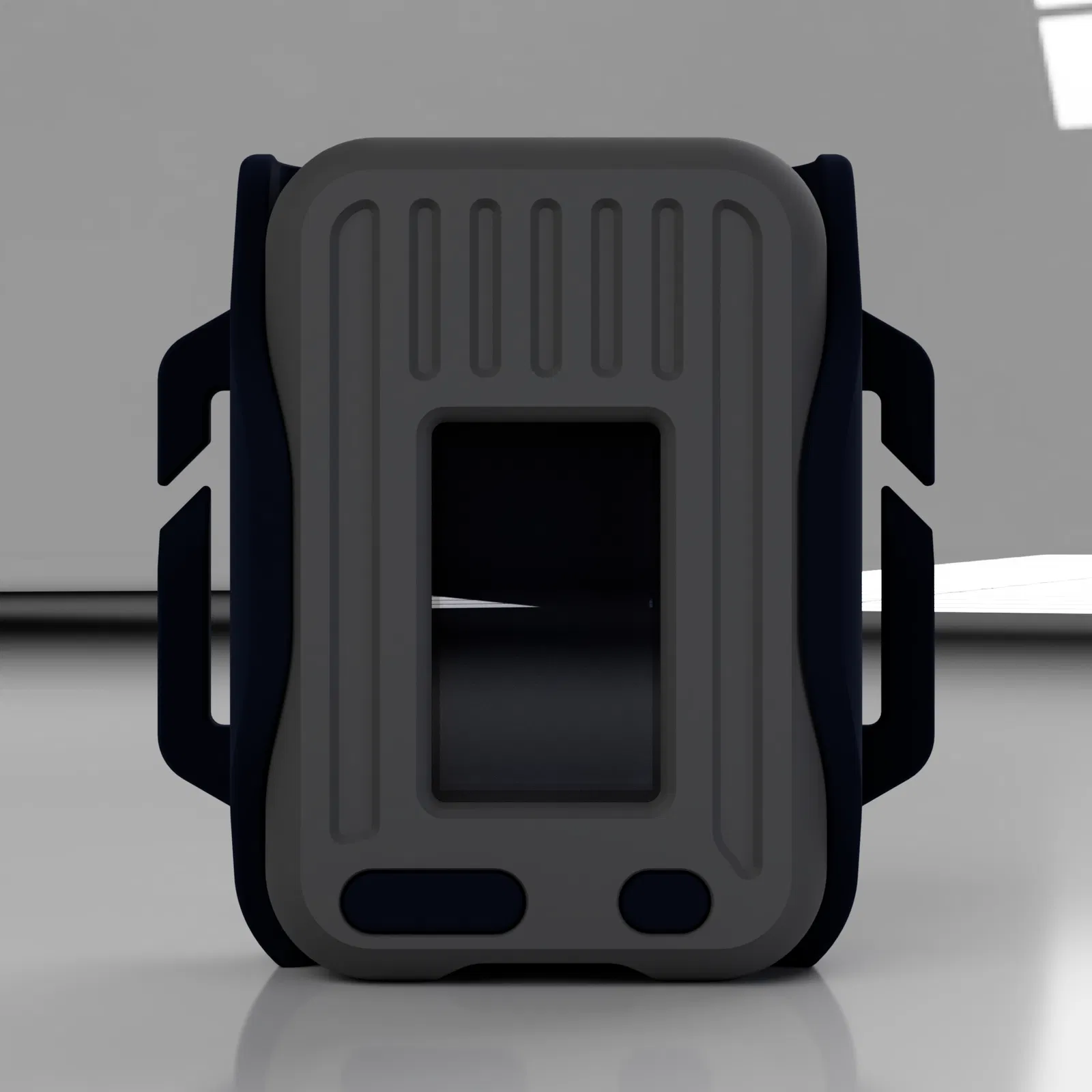

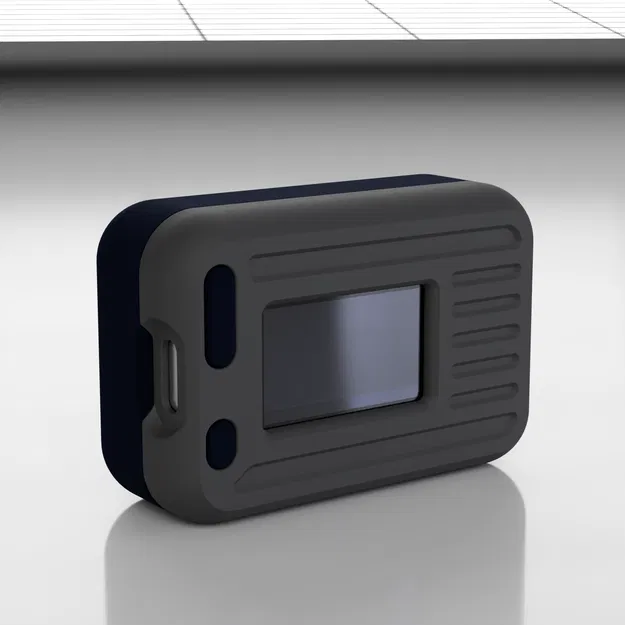

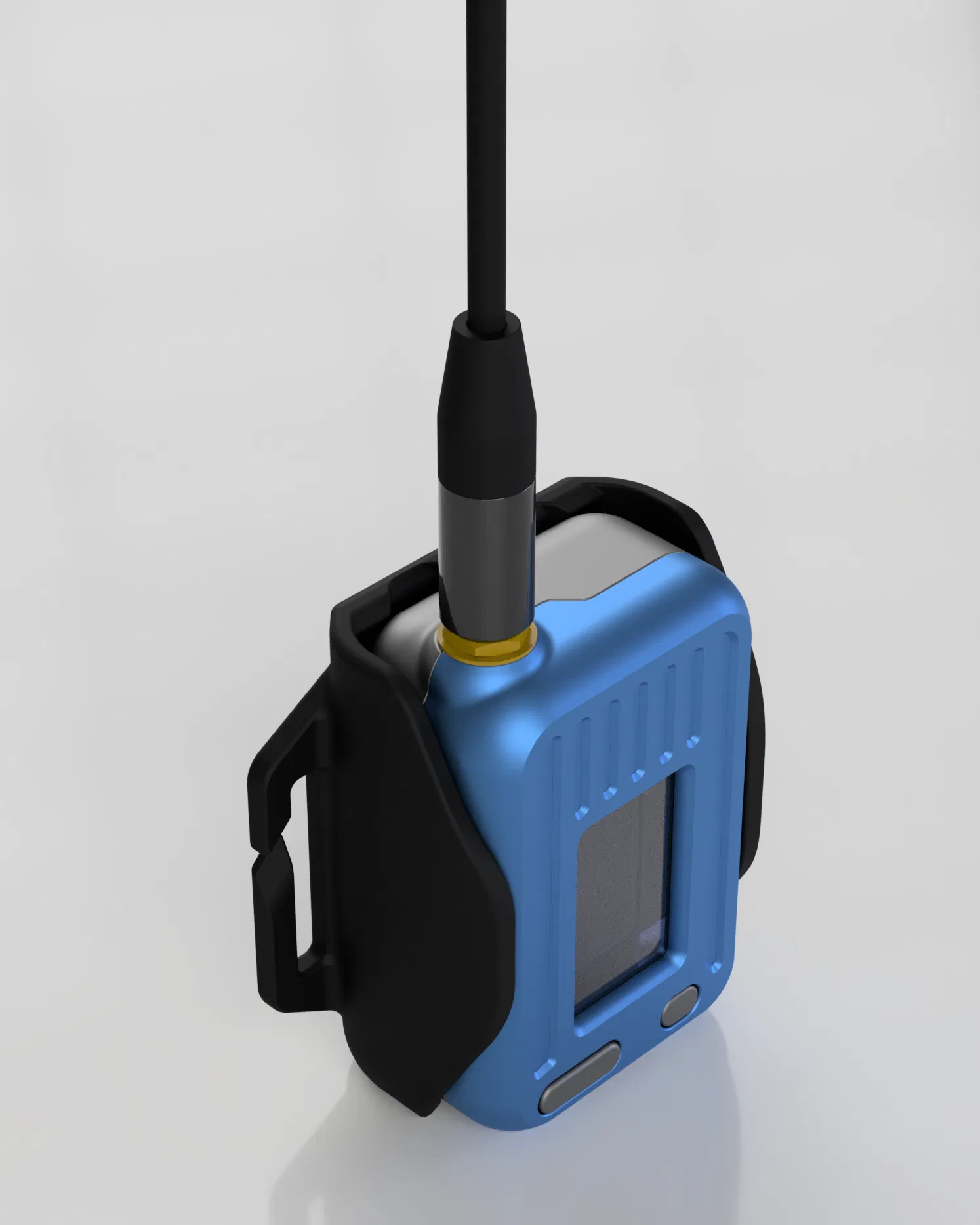

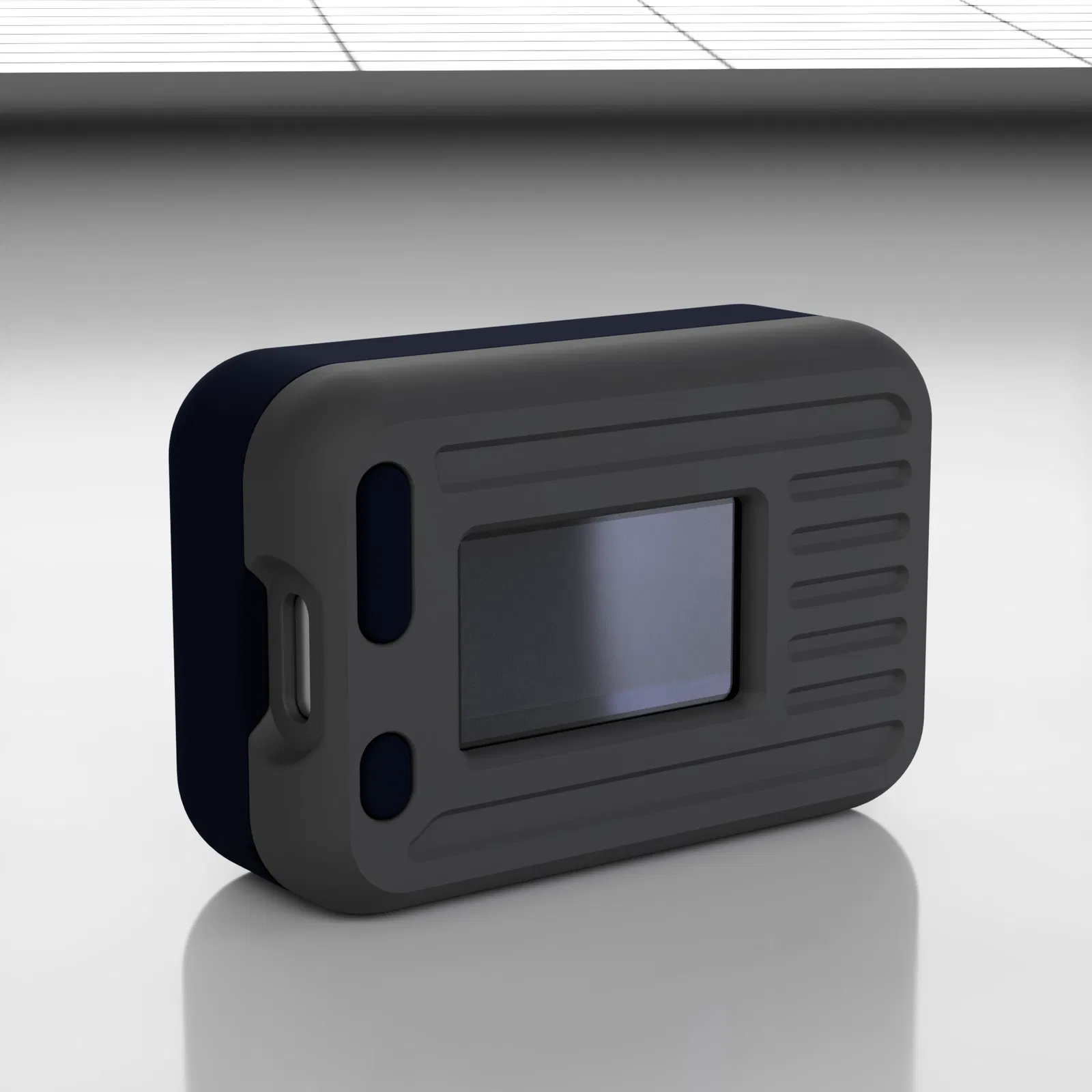

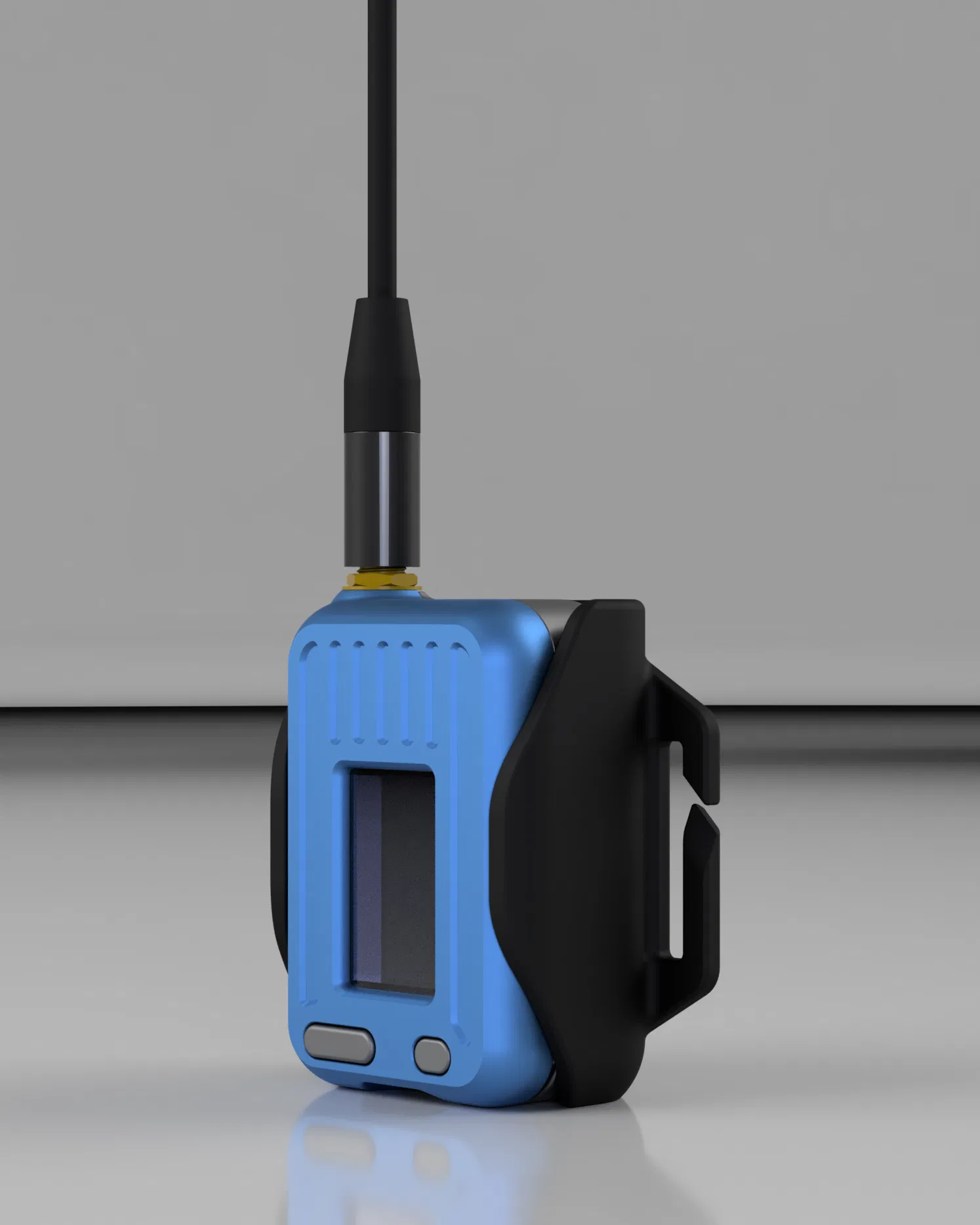

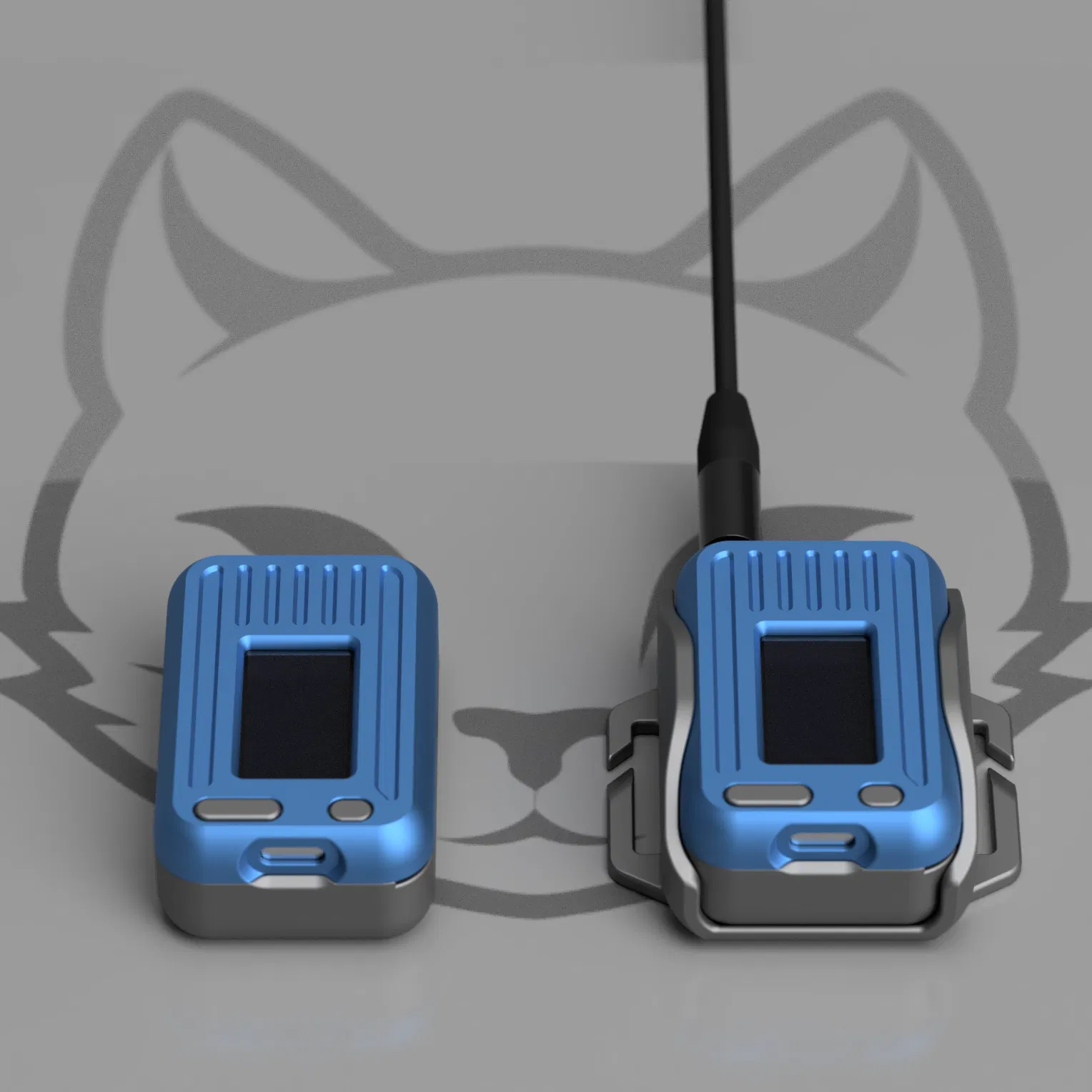

Ốp lưng tùy chỉnh cho Heltec T114 không có GPS. Không cần phần cứng bổ sung trừ khi bạn muốn sử dụng kẹp kiểu Baofeng, loại này cần đai ốc M2.5 hoặc heat set inserts và ốc vít M2.5x5mm. Dưới đây là liên kết các linh kiện tôi đã sử dụng:

Heltec T114

Pin LiPo 2000mAh MakerNova Trực tiếp / Amazon

Anten bên trong

Anten Gizont thương hiệu MakerNova Trực tiếp / Amazon

Viber

Loa

Kẹp thắt lưng

Kẹp nhỏ

Heat set inserts cho kẹp thắt lưng

Heat set inserts cho kẹp nhỏ

Các video này dành cho Heltec Lora32 V3, nhưng cách lắp ráp khá tương đồng nên bạn có thể tham khảo tạm trong lúc chờ tôi làm video mới.
