Bộ chuyển đổi CoPrint Unicorn Nozzle

CẬP NHẬT (11/04/2025): Gần hoàn thiện rồi nhé. Mình đã test và làm việc rất nhiều. Hướng dẫn vẫn đang trong quá trình hoàn thiện, nhưng LƯU Ý QUAN TRỌNG cho bác nào bị vấn đề heat creep: hãy khoan và taro ống nhôm gắn vào heatsink bằng mũi khoan 2.5mm và taro M3. Như vậy bác có thể bắt vít M3 grub screw để cố định vùng heatsink của nozzle vào heatsink của đầu in. Keo tản nhiệt hay Nitride đôi khi không ổn định để xử lý khoảng hở khí, nên kết nối vật lý là cách tốt nhất!

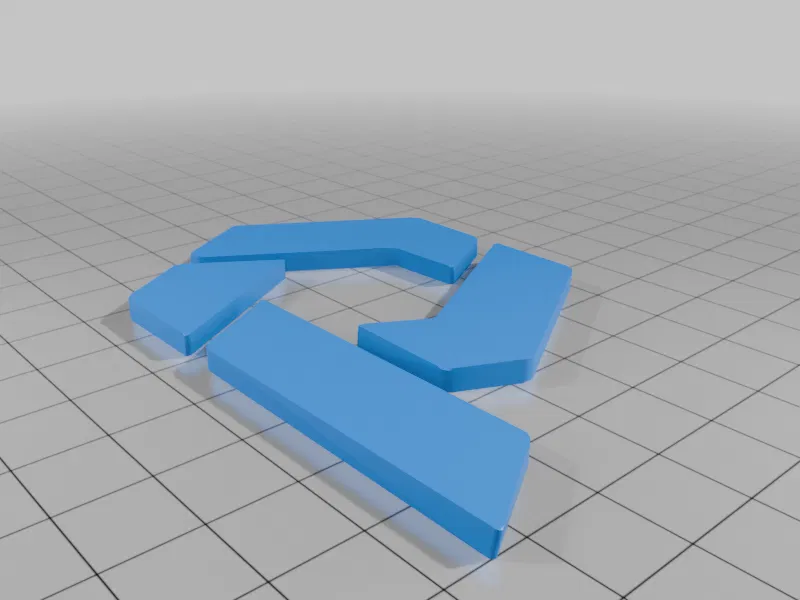

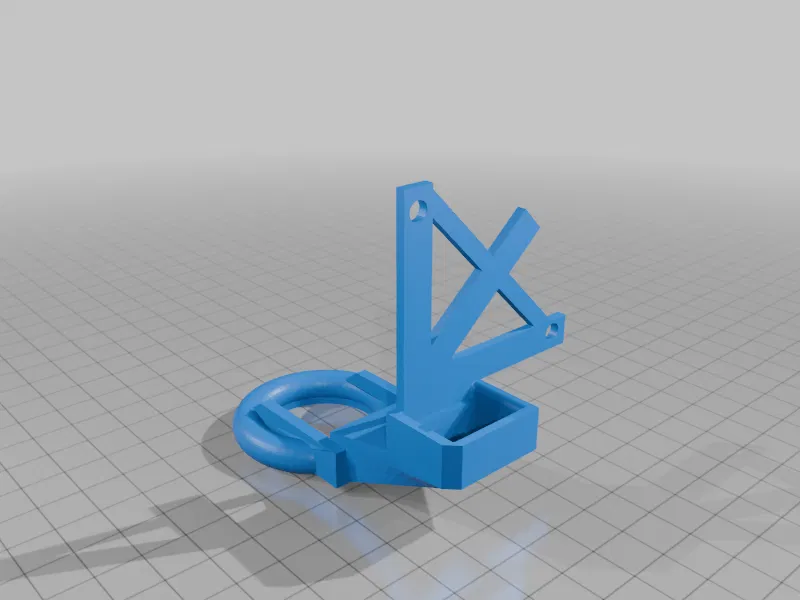

Mình đã thêm bracket mới để gắn eddy cho K1, dùng backplate kim loại zin nên không cần backplate nhựa nữa. K2 cũng sẽ sớm hỗ trợ (do mất file hệ thống nên mình đang phải dựng lại từ đầu). Với mount Eddy cho K1, các bác cần thêm 2 miếng đệm 3mm tùy cách làm nhé.

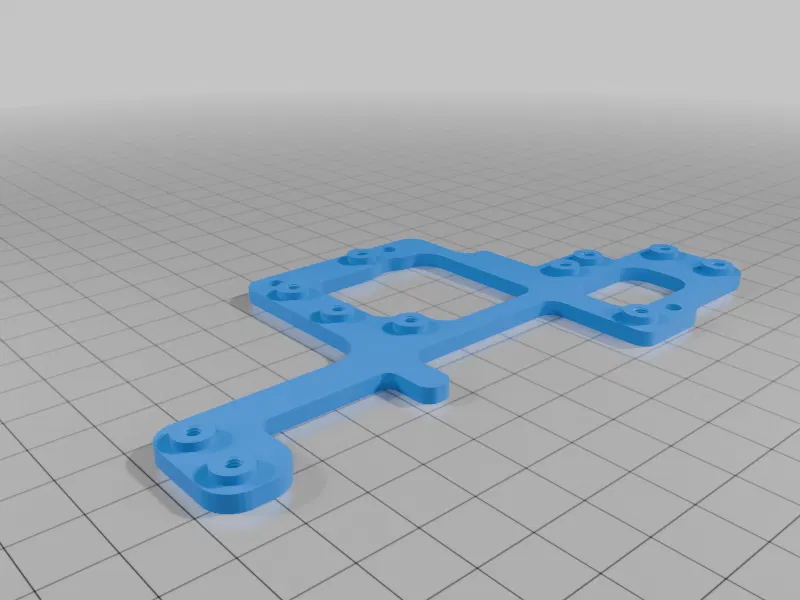

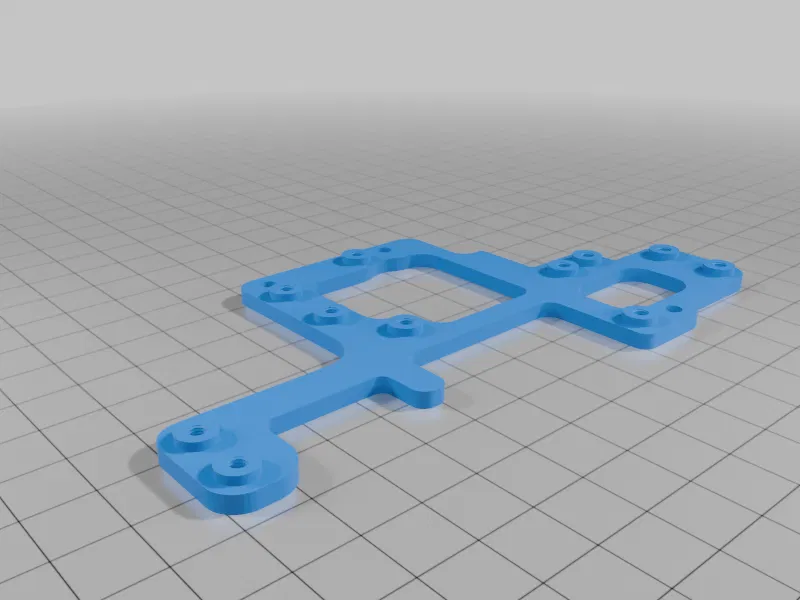

CẬP NHẬT (28/06/2025): Đã thêm phiên bản backplate dùng ốc cấy (Heated Nut Insert). Vấn đề vặn vít trực tiếp vào nhựa sau một thời gian không được ổn định lắm.

Các lỗ đã được thiết kế chuẩn, nếu máy in của các bác in tròn chuẩn thì có thể ép ốc M3xH4 vào mà không cần dùng nhiệt, chỉ cần dùng kìm hoặc ê-tô ép vào là xong.

Hướng dẫn lắp đặt chi tiết và các tùy chọn heater core mới sẽ sớm được cập nhật.

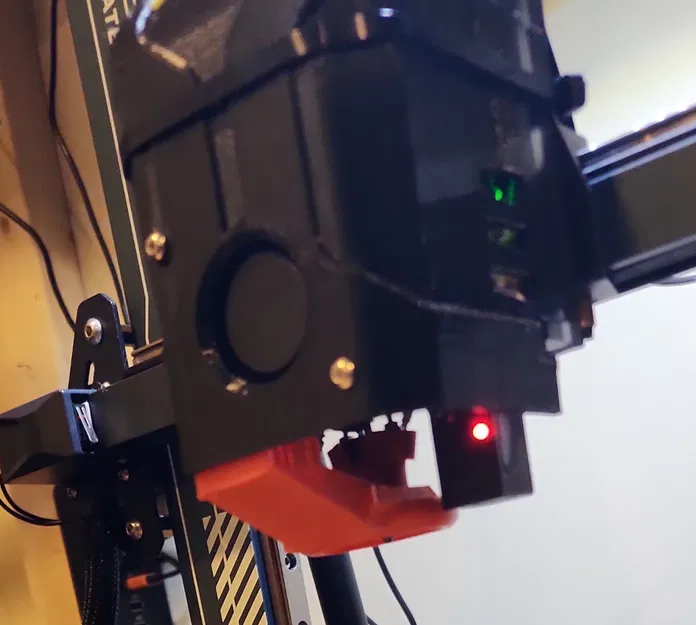

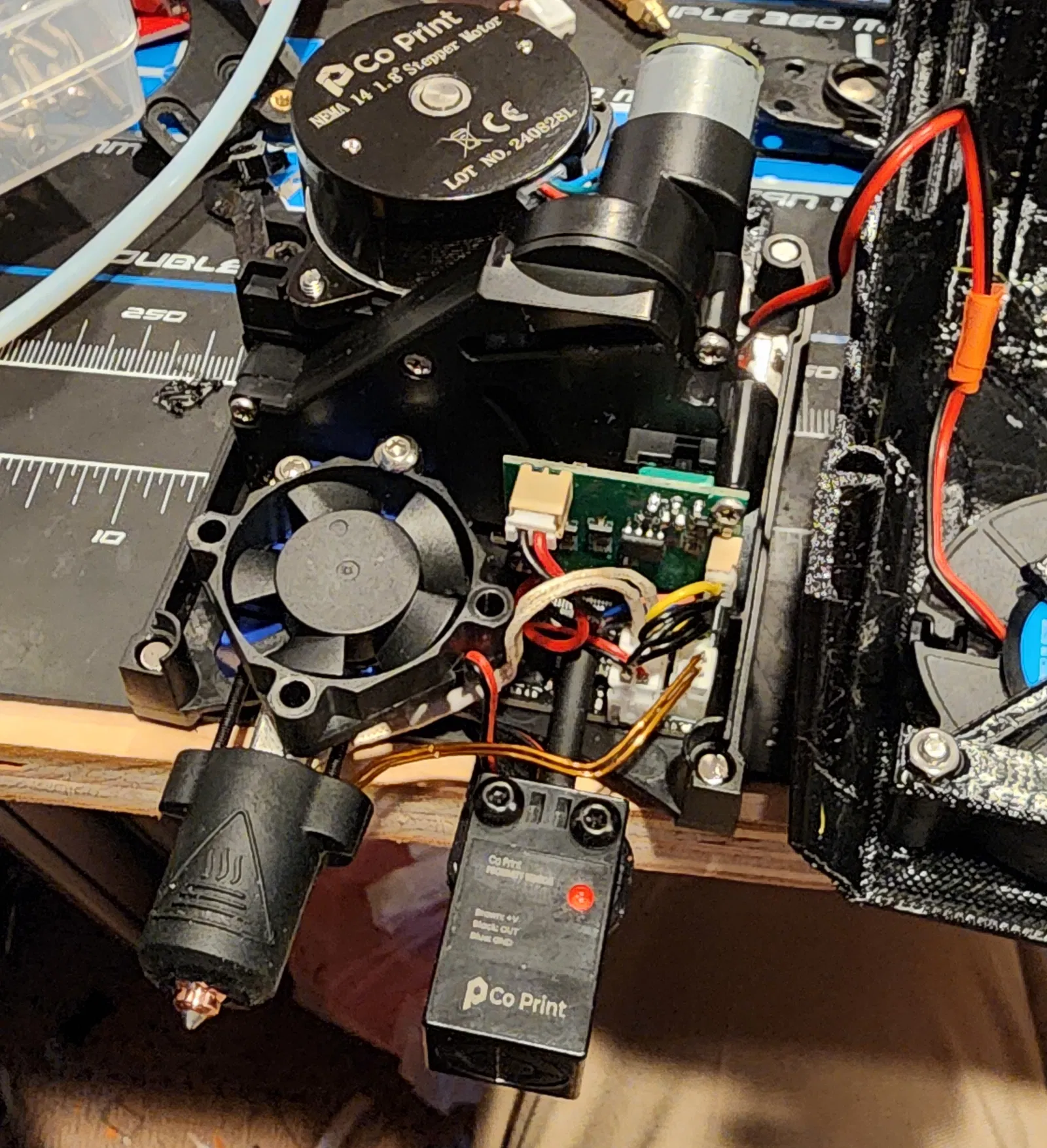

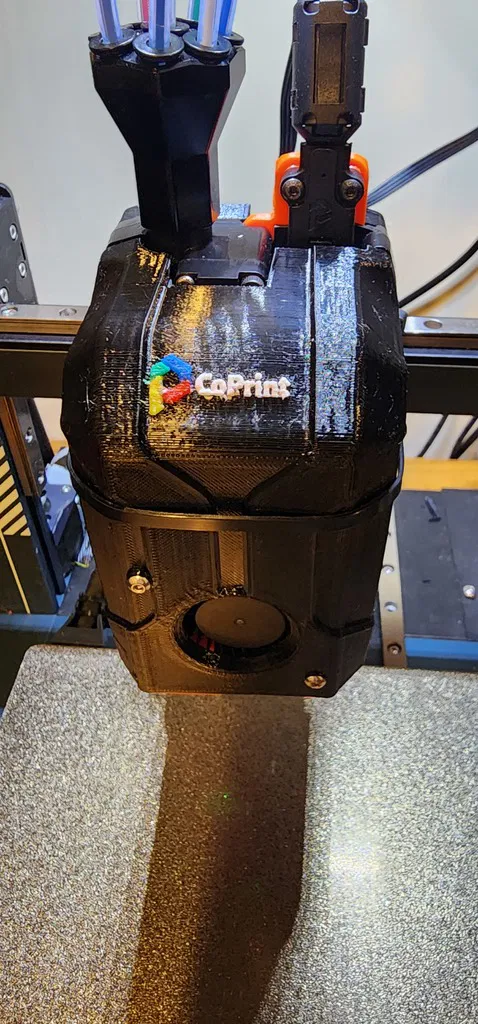

Nguyên bản: Giúp lắp đặt và sử dụng Unicorn Nozzle của K1 hoặc K2 trên CoPrint ChromaHead. Nó thay thế hoàn toàn nozzle, heatsink, hotend và hệ thống tản nhiệt cũ. Đã bao gồm hướng dẫn từng bước và danh sách linh kiện (Vui lòng đọc kỹ hướng dẫn trước khi mua linh kiện).

Khuyên dùng nhựa PETG hoặc ABS nếu các bác in trong buồng kín. Có thể dùng PLA để in thử form trước, sau đó in lại bằng nhựa chịu nhiệt sau.

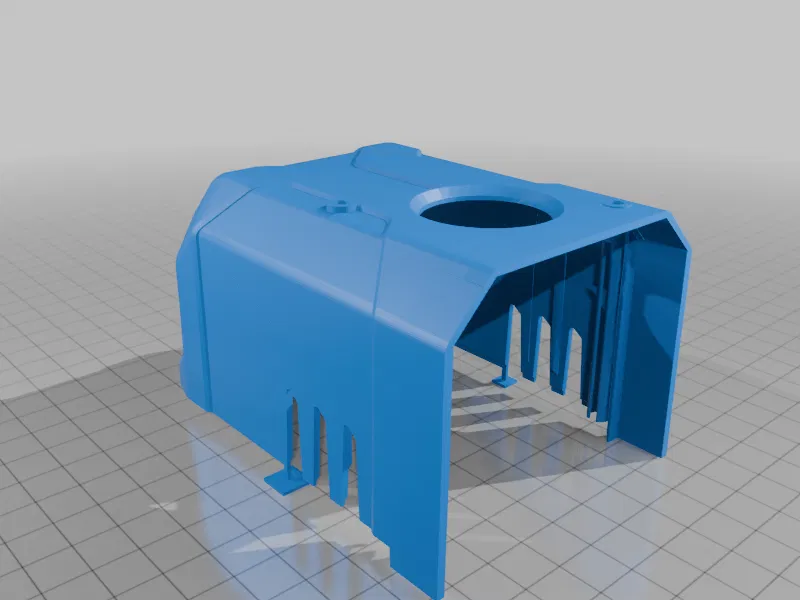

Có kèm các thanh chống (Spars) trên mô hình để tránh cong vênh các cạnh nhỏ, in xong bẻ ra rất dễ.

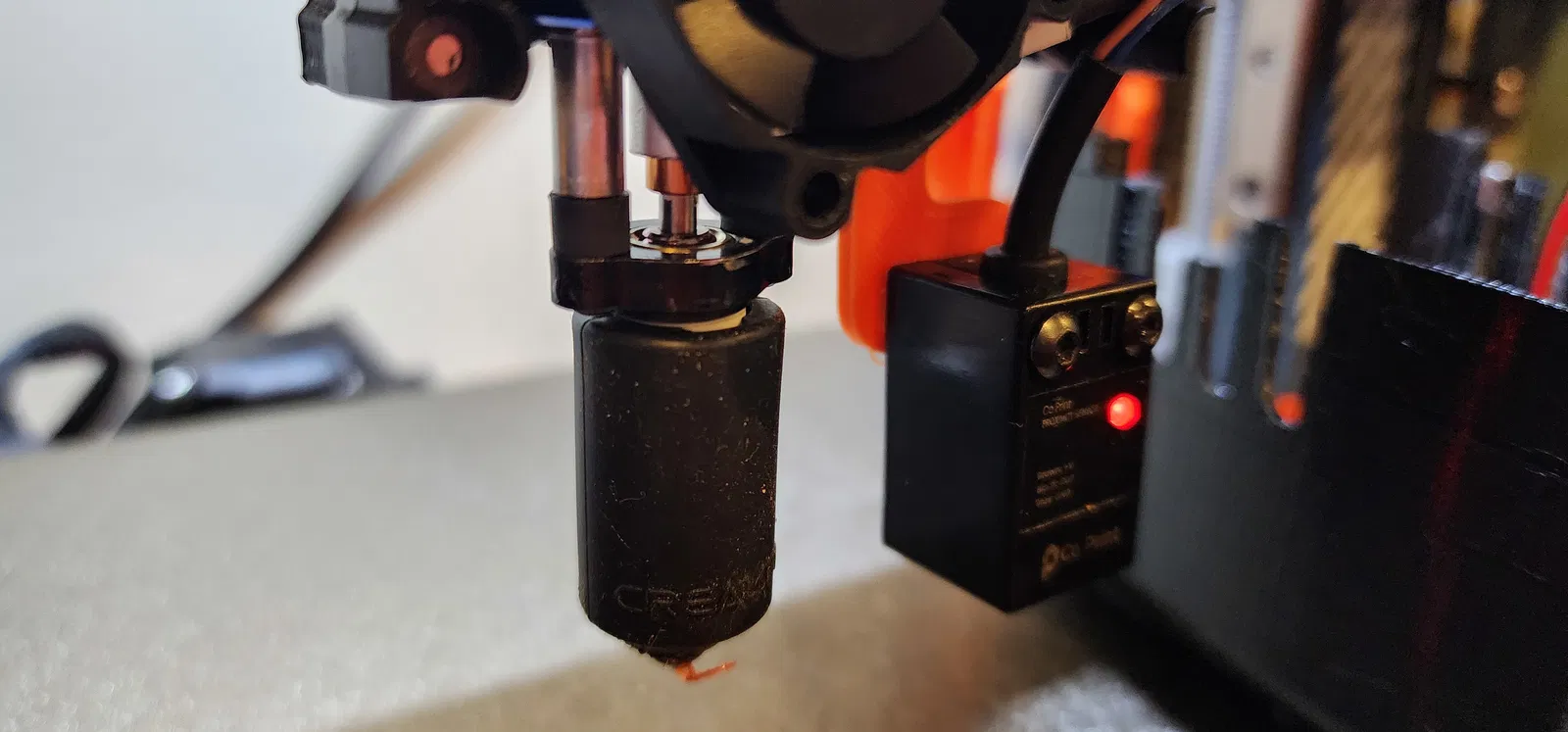

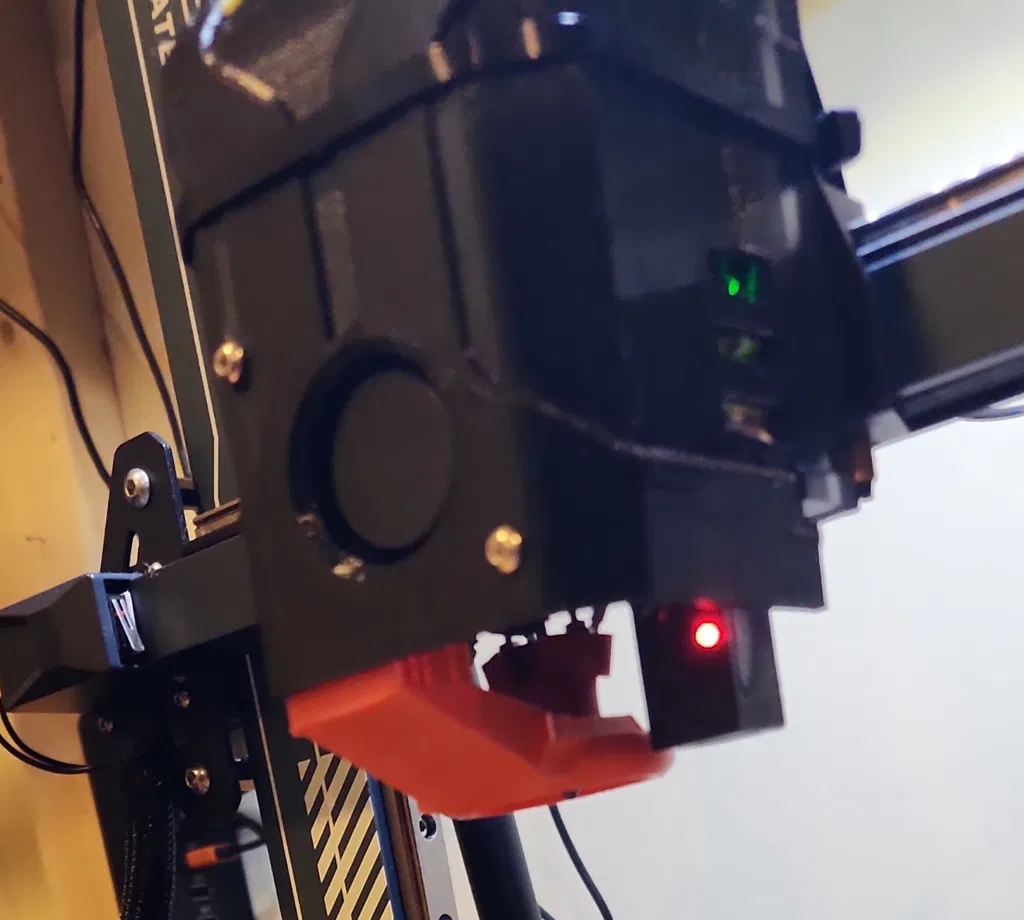

Có sẵn backplate để dùng với BTT Eddy.

File 3mf được đính kèm để in nhiều màu. Có sẵn logo CoPrint nếu các bác muốn thay đổi vị trí hoặc tùy biến.

Nếu in với các lớp thưa (sparse layers) cho wipe tower, hãy tô màu lớp đầu tiên ở mặt dưới của các thanh Spars bằng cùng loại vật liệu với phần thân để ép máy in phải in lớp wipe tower ngay từ lớp đầu tiên.

Thiết lập in

In với Support và Brim.

Thiết kế tối ưu cho chiều cao lớp in 0.2mm.

Fan Ring đã được thiết kế sẵn support để tránh support in lọt vào bên trong lòng ring. Thiết kế này dành cho lớp in 0.2mm, nếu in lớp mỏng hơn có thể sẽ lỗi.
