Mô hình Lâu đài Burg Greifenstein - Đức (Trung cổ)

Tác giả FrankW_214157

Lượt tải
165
Lượt thích
31
Lượt coi
1.275

File 51 4,9 MB

  • 1_Burg_Greifenstein_ohne_Dach_1773593460.stlSTL · 758,3 KB
  • 2_Dach_Bergfried_1773593474.stlSTL · 34,9 KB
  • 3_Dach_Pallas_1773593475.stlSTL · 82,2 KB
  • 4_Tor_oben_1773593476.stlSTL · 11,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Lưu ý: Mô hình này dành cho các bạn đam mê lắp ráp, những người sẵn sàng đầu tư công sức để hoàn thiện chi tiết. Đây là phần khung cơ bản cho một tòa lâu đài thời Trung cổ, đòi hỏi bạn cần thêm các vật liệu bổ sung như đất sét tự khô, thạch cao, vật liệu tạo cảnh và các loại sơn chuyên dụng.

Cập nhật: 23/05/2025

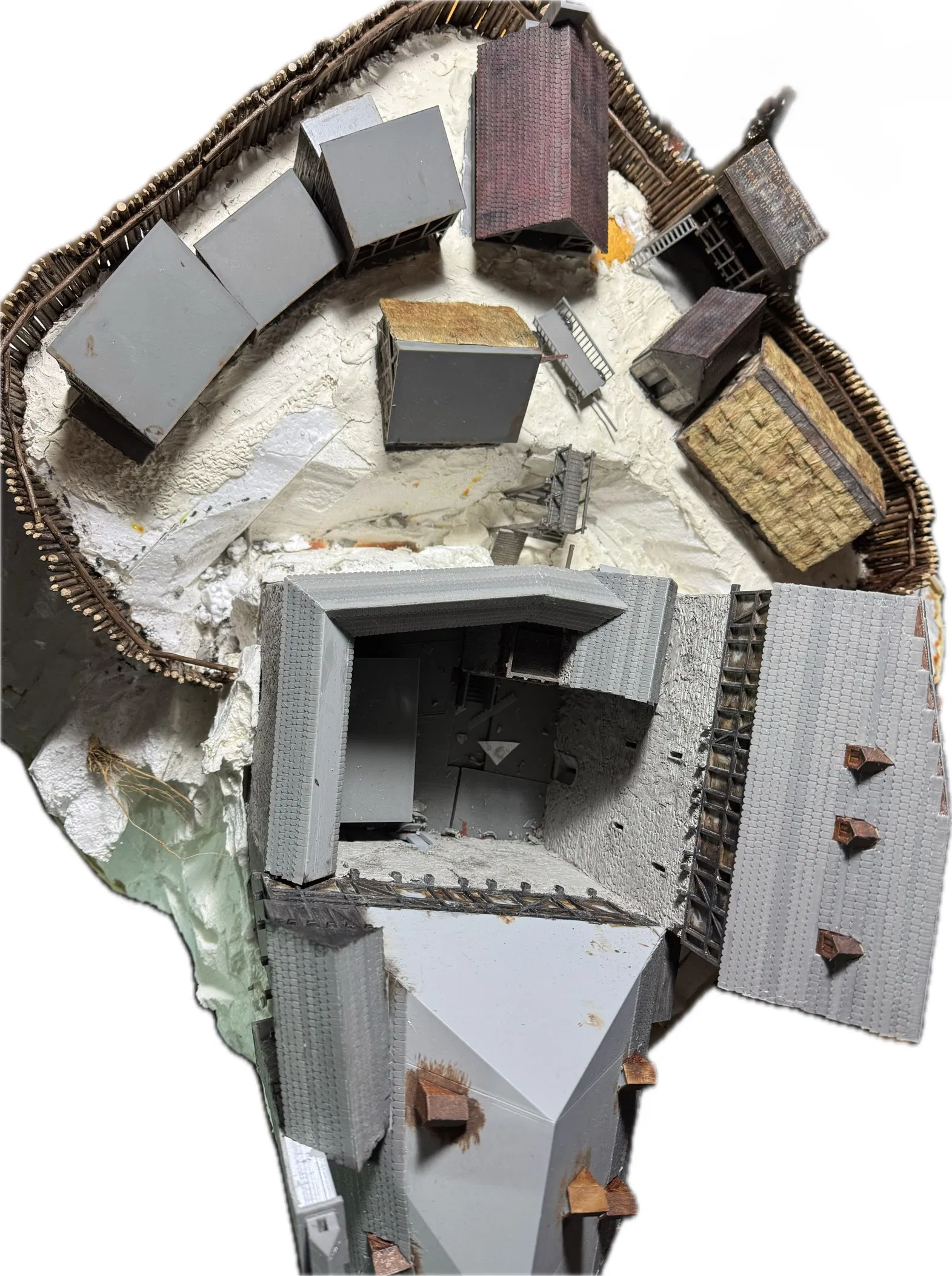

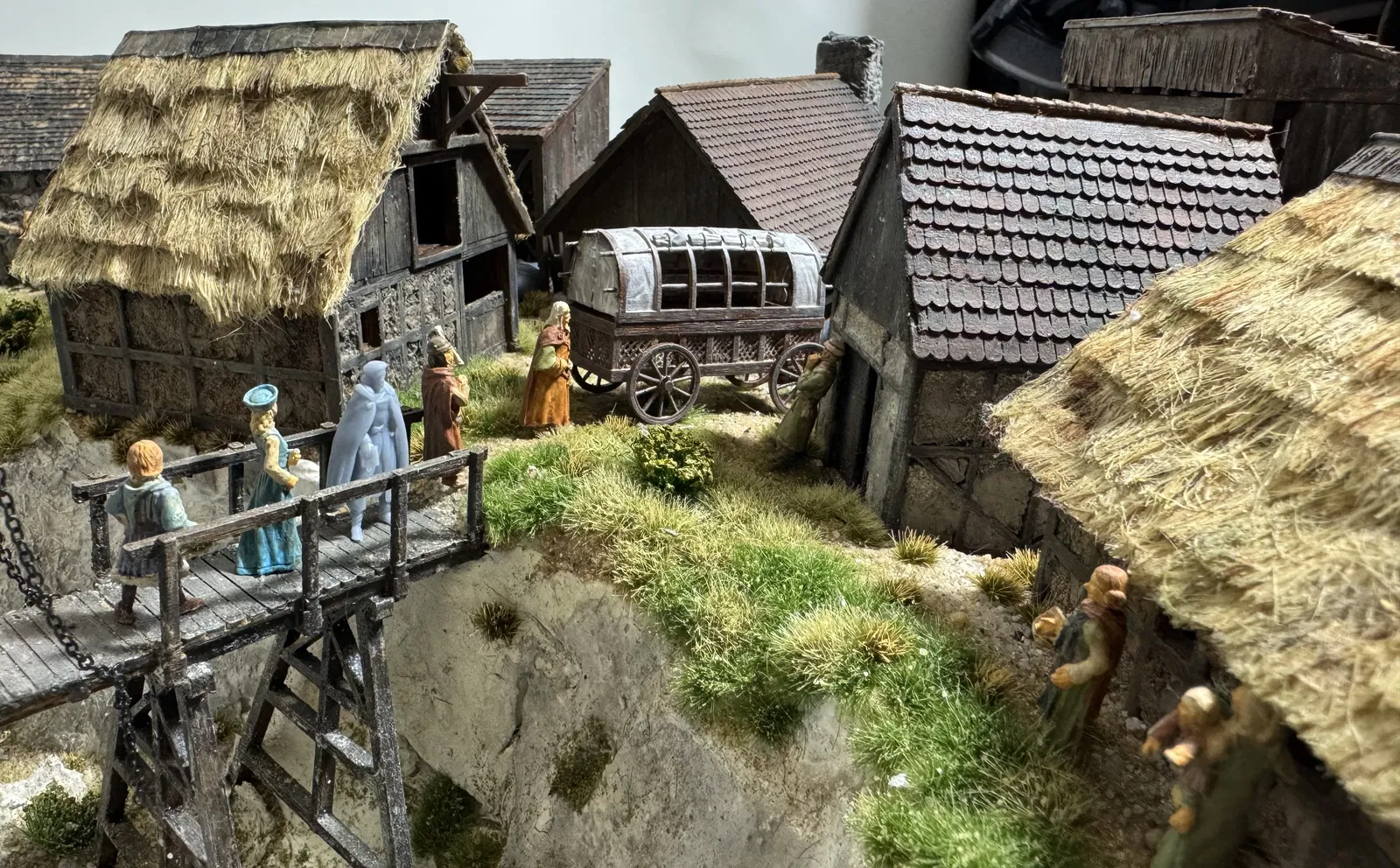

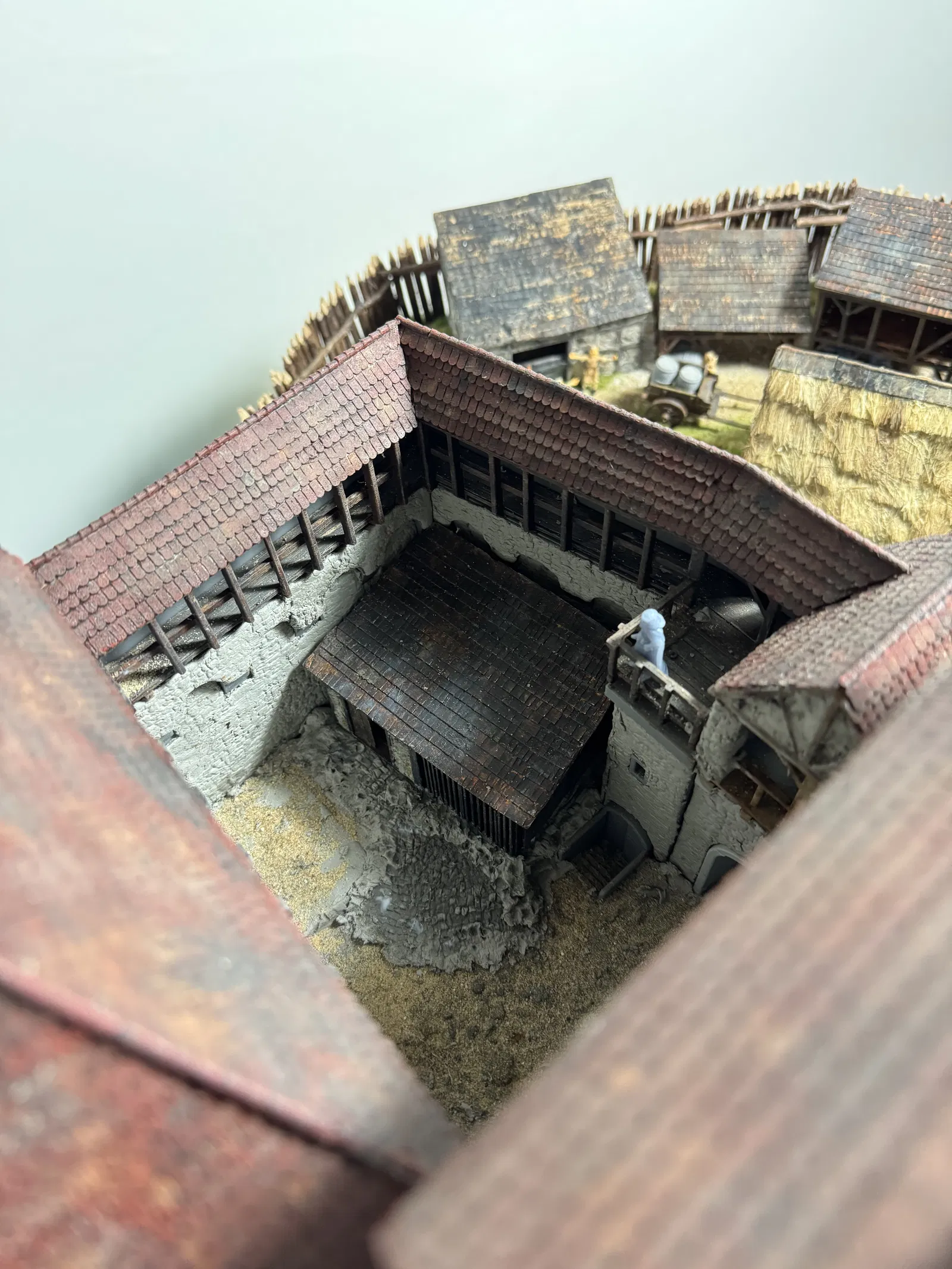

  • Hình ảnh tiến độ xây dựng mô hình diorama.

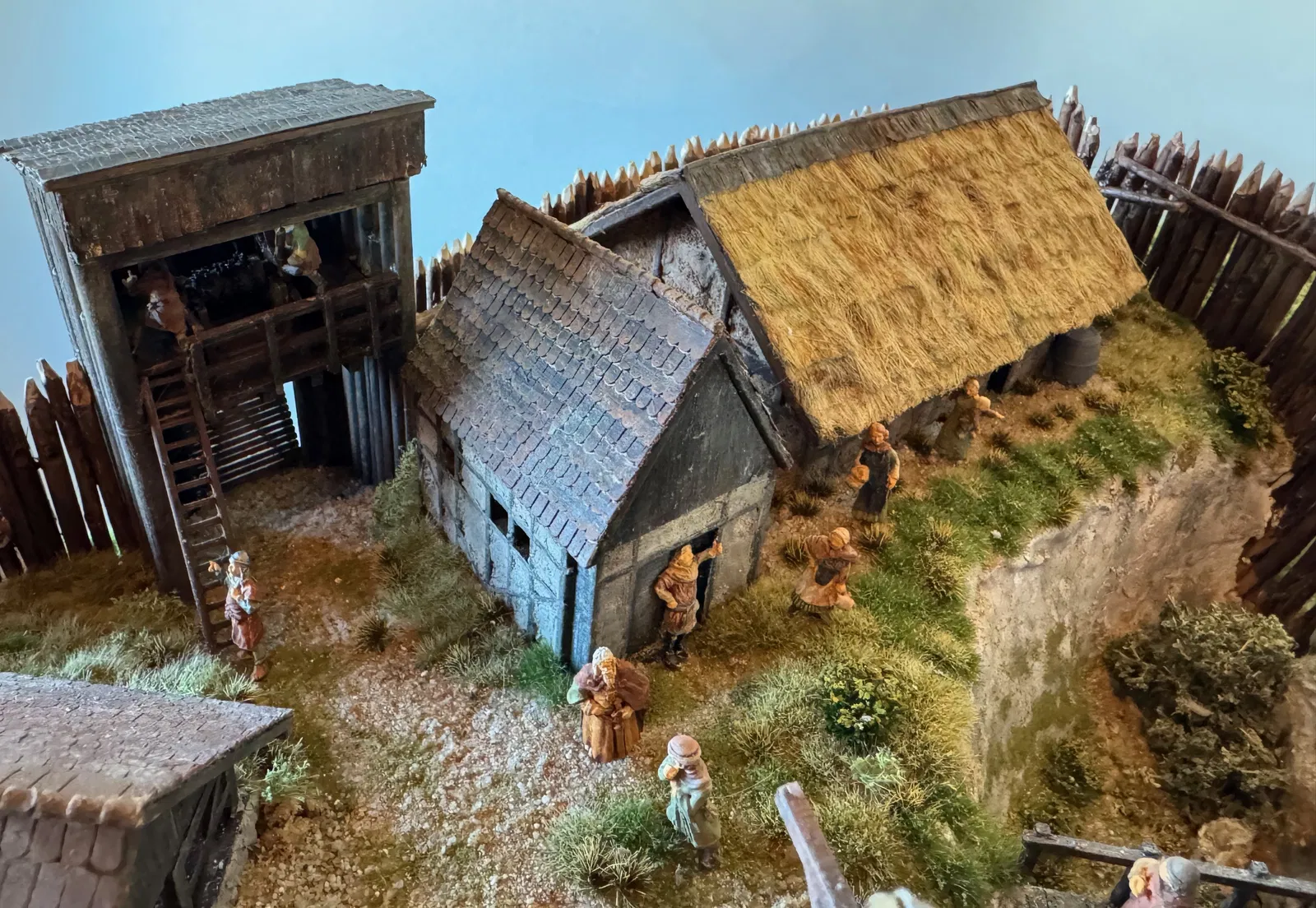

  • Các tòa nhà ở khu vực tiền đồn (outer bailey) hiện đã có sẵn để tải về.

Bạn có thể tham khảo báo cáo chi tiết về quá trình xây dựng ở tỷ lệ 1:72 tại diễn đàn Wettringer Modellbauforum: https://www.wettringer-modellbauforum.de/forum/index.php?page=Thread&threadID=74801

Vì là một trường hợp ngoại lệ, mình xin chia sẻ các file in 3D cho mẫu diorama đang dang dở của mình - bao gồm cả các tòa nhà ở khu tiền đồn.

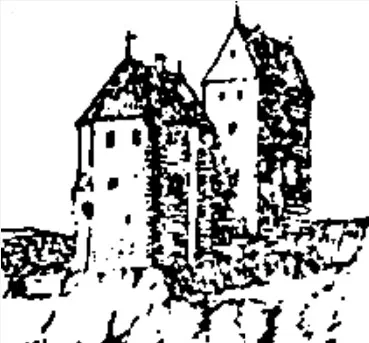

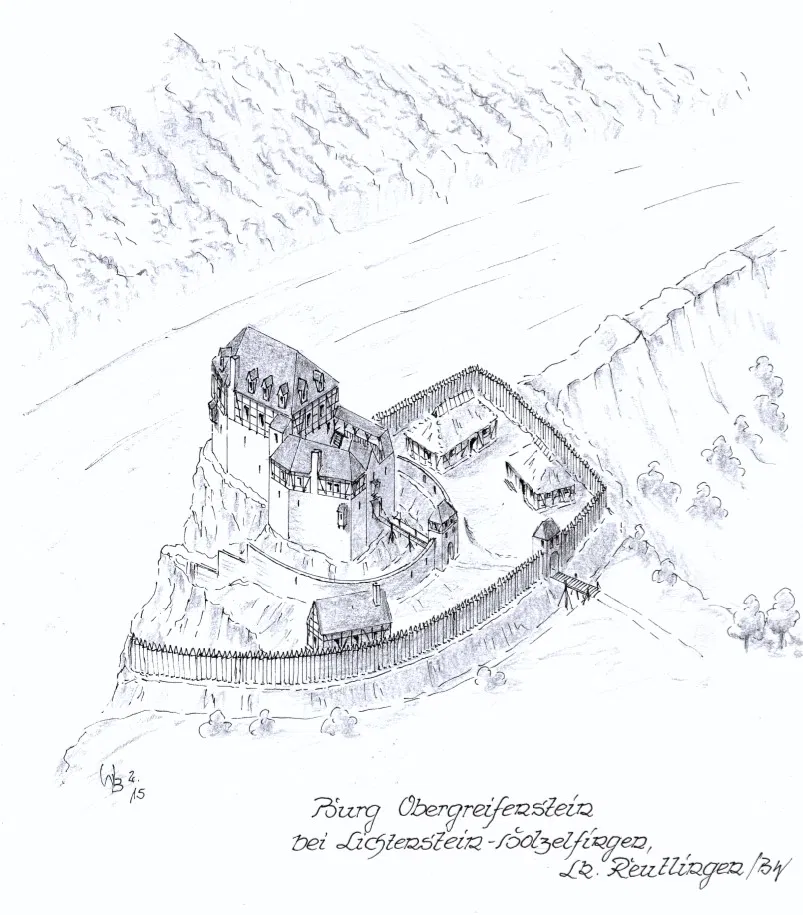

Mô hình này được thiết kế dựa trên các bản vẽ phục dựng tại burgrekonstruktion.de và một bản vẽ từ năm 1925.

Các file in được thiết lập ở tỷ lệ 1:72.

Khu vực tiền đồn nhìn chung chỉ nên in ở tỷ lệ 1:72.

Dù chưa kiểm tra, nhưng bạn có thể thử thu nhỏ khu tiền đồn xuống 82,76% (tương đương tỷ lệ 1:87).

Các file được gom thành một vài phần chính. Việc in nguyên khối chỉ thực sự phù hợp với tỷ lệ 1:160.

Khi thu nhỏ trong Slicer xuống 45%, bạn sẽ có tỷ lệ 1:160 (Spur N). Thu nhỏ 55% là khả thi với hầu hết các máy in tiêu chuẩn mà không cần cắt nhỏ. Thu nhỏ 82,76% sẽ tương đương với tỷ lệ 1:87.

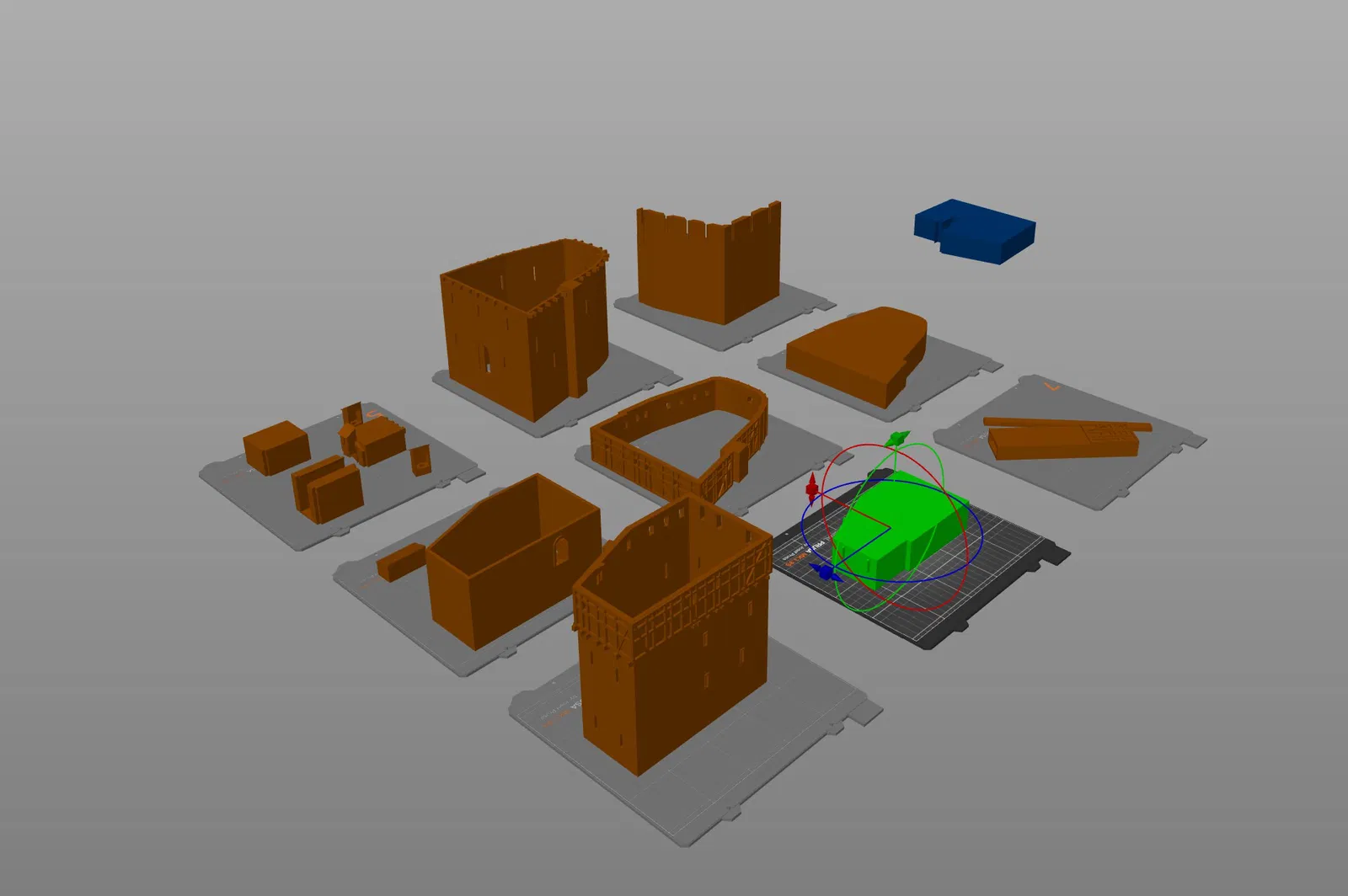

Với tỷ lệ 1:72 (không thu nhỏ) và 1:87 (thu nhỏ 82,76%), bạn nên dùng file 3mf. File này chứa toàn bộ lâu đài và có thể tách rời thành các vật thể riêng lẻ. Prusa Slicer và Anycubic Next Slicer sẽ hỏi bạn ngay khi kéo file vào bàn in. Bạn có thể tách chúng ra và sắp xếp trên các bàn in ảo khác nhau, giúp in từng phần mà không cần cắt file thủ công. Hãy xem hình ảnh minh họa đính kèm.

Đối với mái nhà và các chi tiết còn lại, bạn có thể dùng file STL mà không cần thay đổi tỷ lệ ở mức 1:72.

Lưu ý quan trọng: Các phần lót sàn của tòa Pallas, sân trong và tháp có thể sẽ không khớp! Chúng được thiết kế để in nguyên khối, nên việc chồng lấn các chi tiết có thể ảnh hưởng đến độ khít.

Ở tỷ lệ nhỏ, mình khuyên dùng độ dày lớp in (layer height) 0,1 mm. Với 1:72 và 1:87, 0,2 mm là ổn.

Mình chọn dùng support dạng hữu cơ (organic), loại mảnh và có điểm tiếp xúc nhỏ.

Khi in ở kích thước gốc với file 3mf, mình không khuyến khích dùng support hữu cơ, hãy dùng một trong hai loại còn lại. Hãy bật support ở khắp mọi nơi.

Các dải ngói mái nhà chỉ nên dùng cho tỷ lệ 1:72, bạn hãy nhân bản file STL lên. Cần in vài lần rồi dán đè lên mái nhà từ dưới lên trên. Việc này cần tùy chỉnh độ dài và góc, tốn khá nhiều công sức nhưng thành quả rất xứng đáng.

Đối với hàng rào gỗ, mình khuyên nên dùng tăm gỗ tự nhiên (có thể mua trên Amazon).

Mình khuyến khích phủ bề mặt tường bằng đất sét tự khô (tốt nhất là loại "DAS stein Modelliermasse" trên Amazon). Hoặc bạn có thể dùng tấm Styrodur mỏng nhất (tối đa 2 mm) rồi khắc các đường rãnh gạch. Hãy cán mỏng đất sét giữa hai tờ giấy nến đến khoảng 2 mm, cố định lên chi tiết in bằng keo sữa, sau đó nhanh tay tạo rãnh hoặc dùng dụng cụ đắp mô hình. Hãy làm từng phần một để tránh đất sét bị khô cứng không kịp xử lý.

Khi dùng nhựa in, hãy dùng keo UHU Hartkunststoff để dán các chi tiết, tuyệt đối KHÔNG dùng keo dán nhựa Polystyrene!!

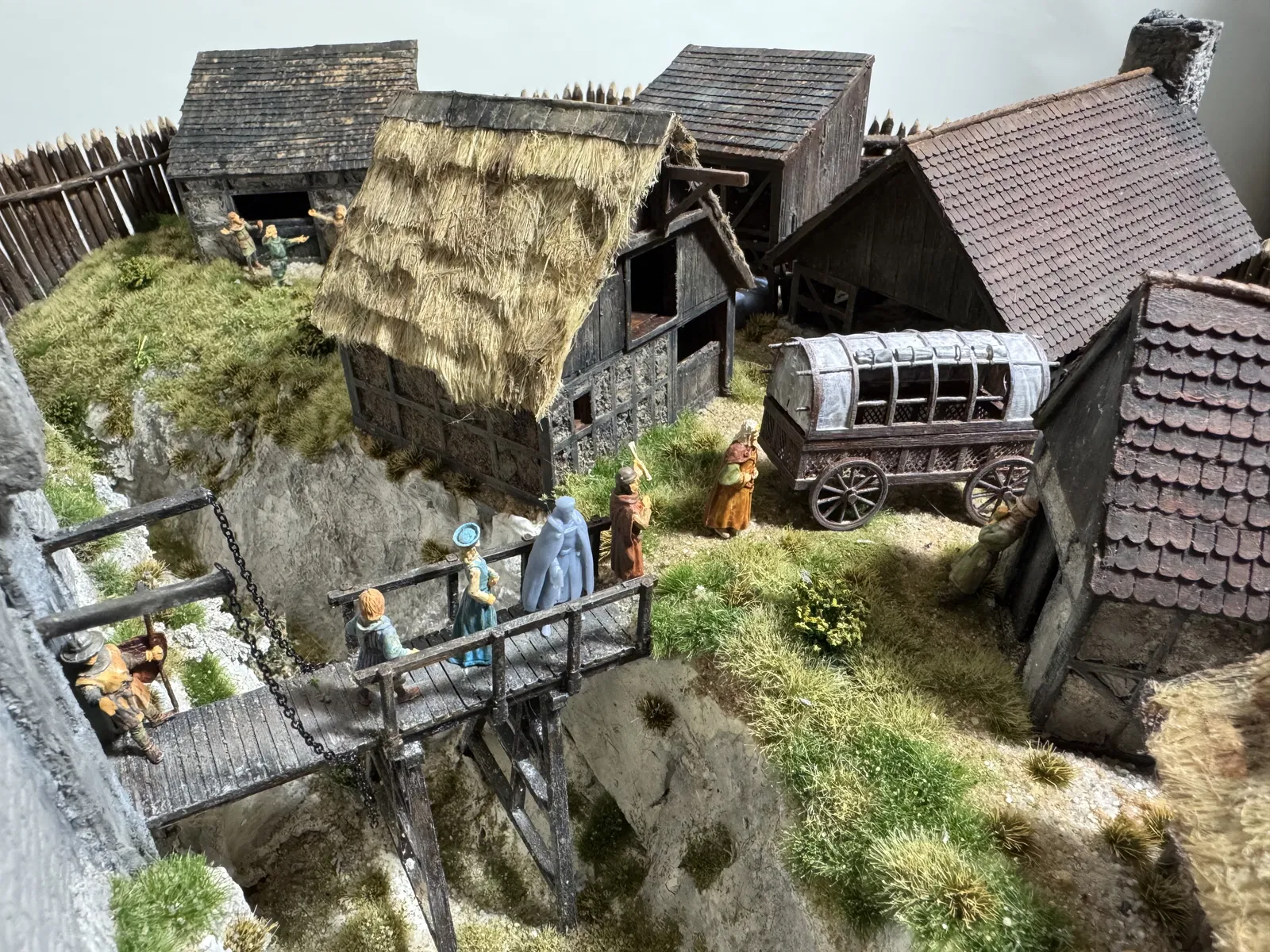

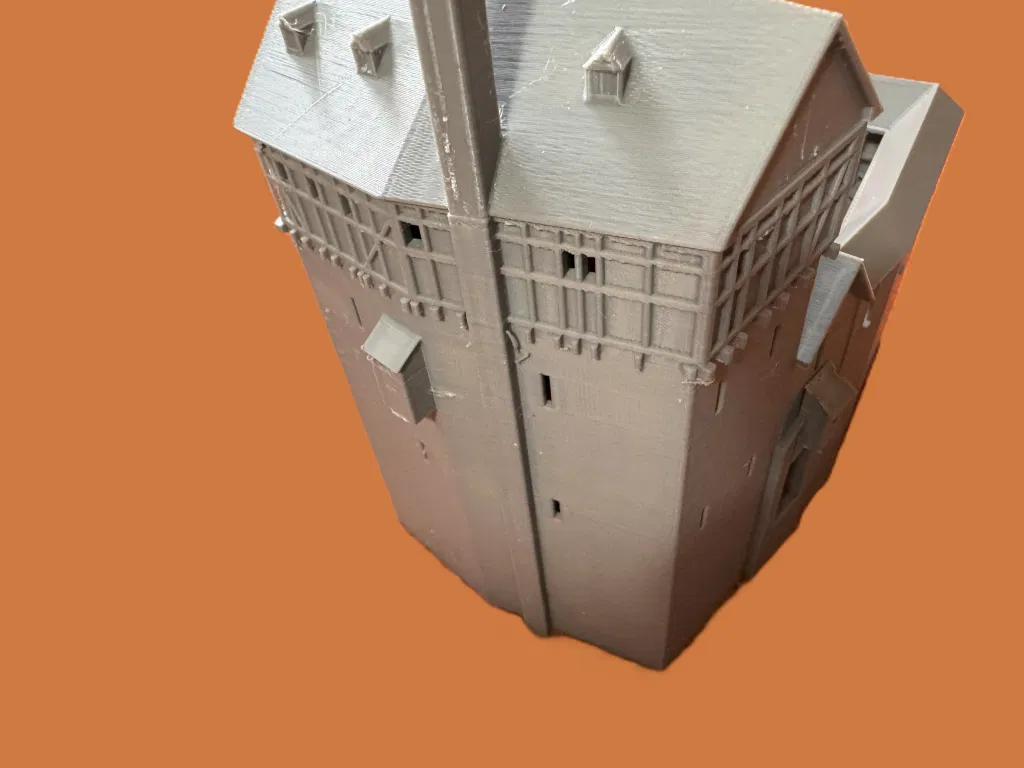

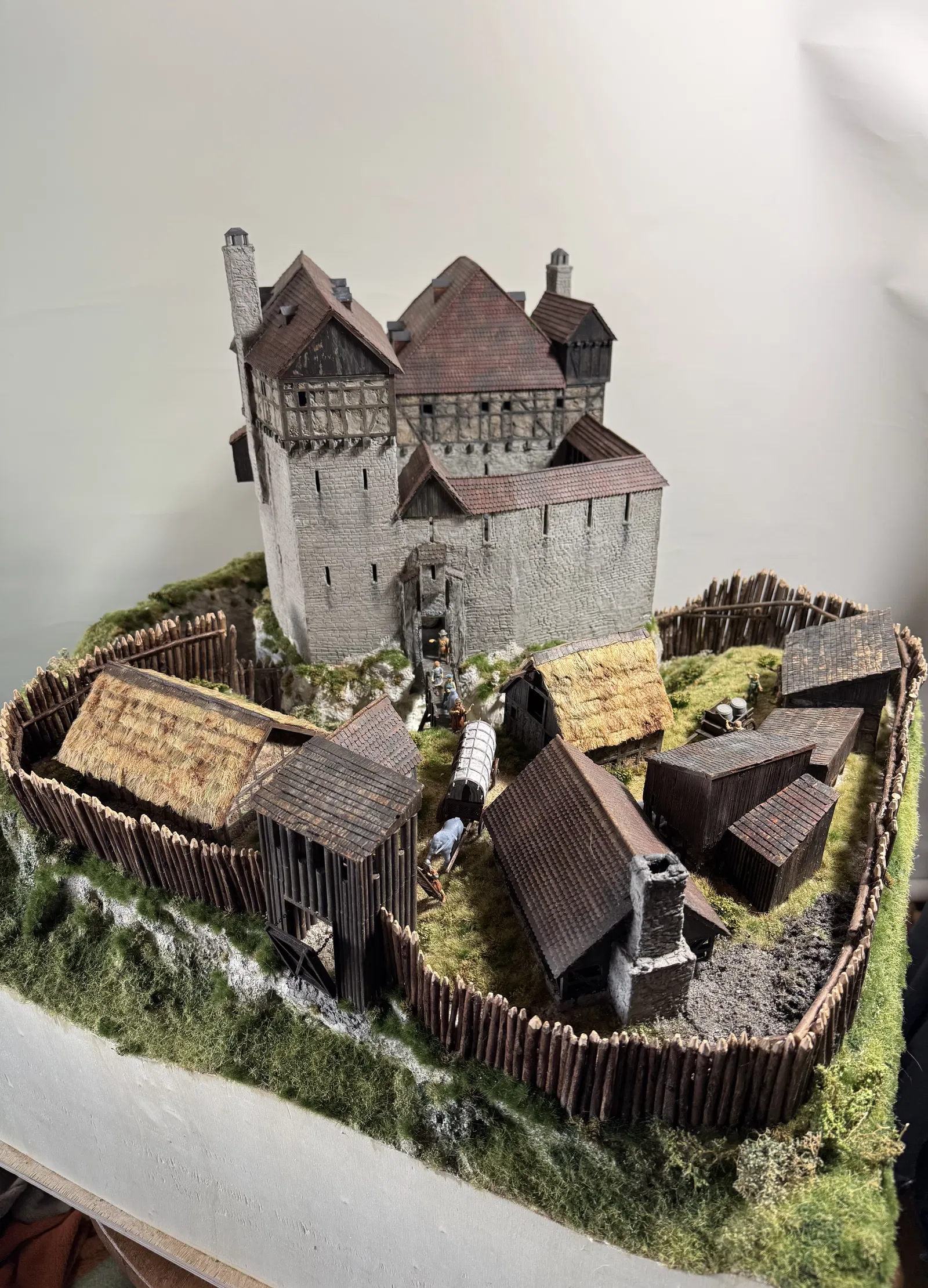

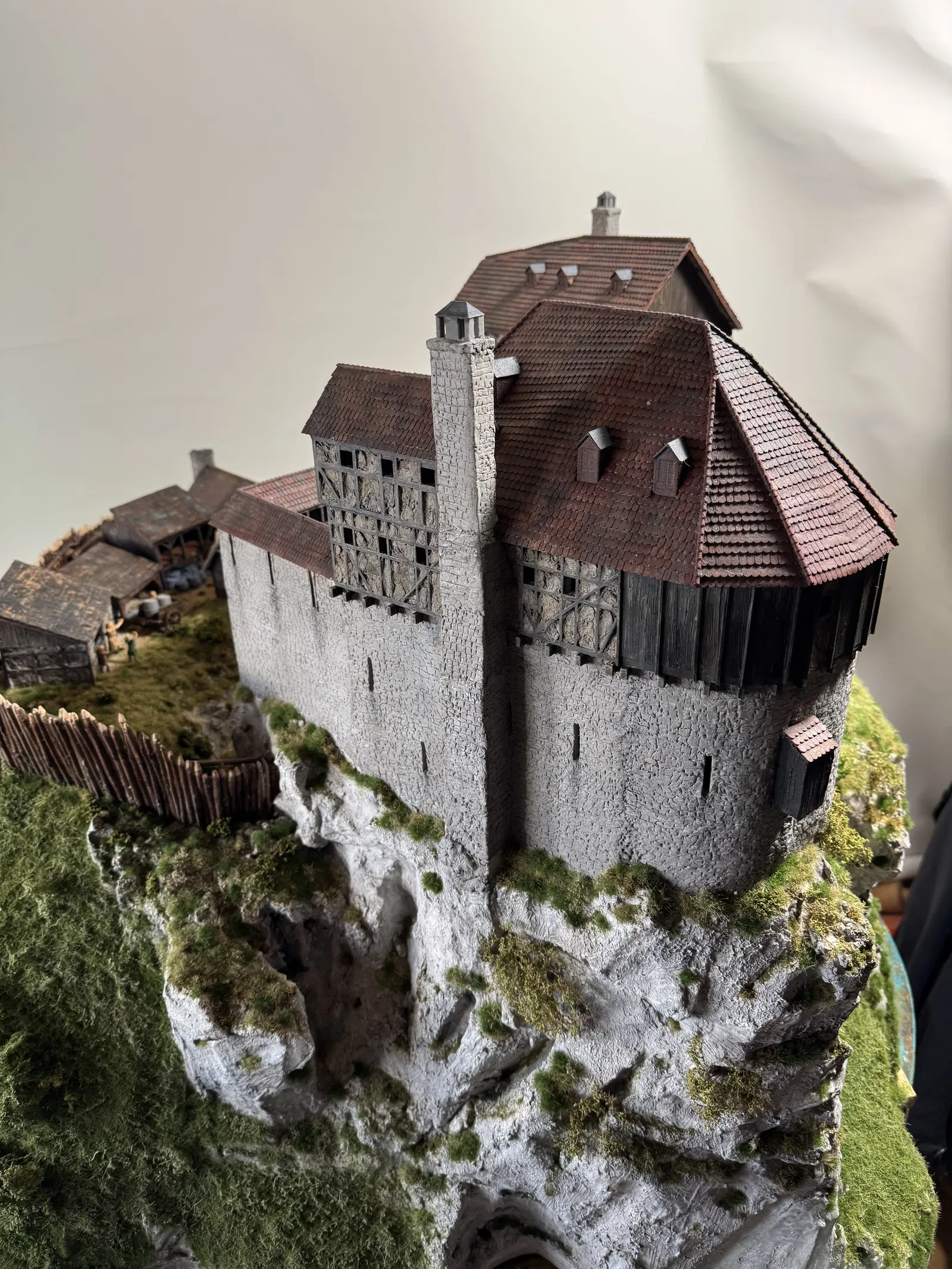

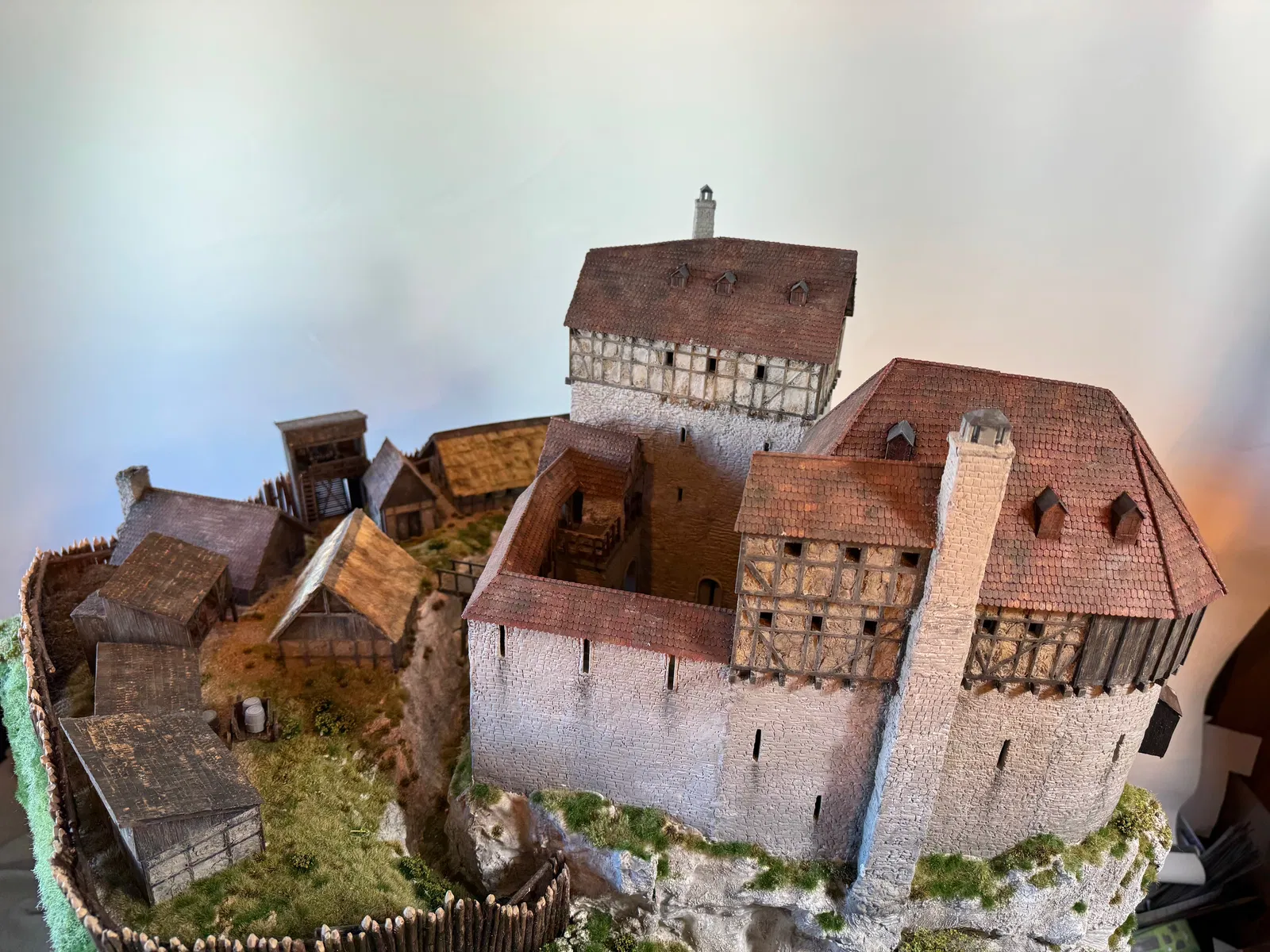

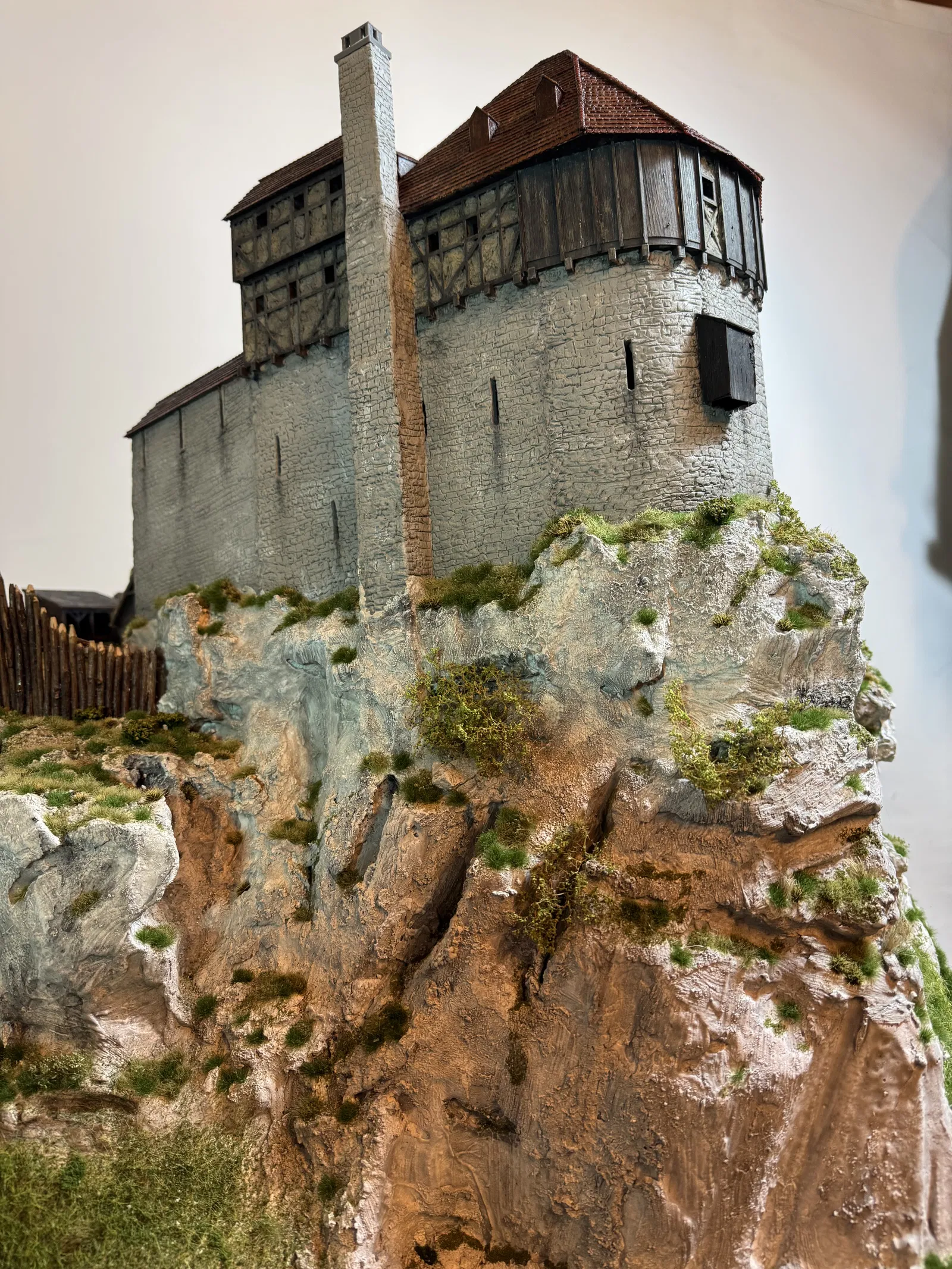

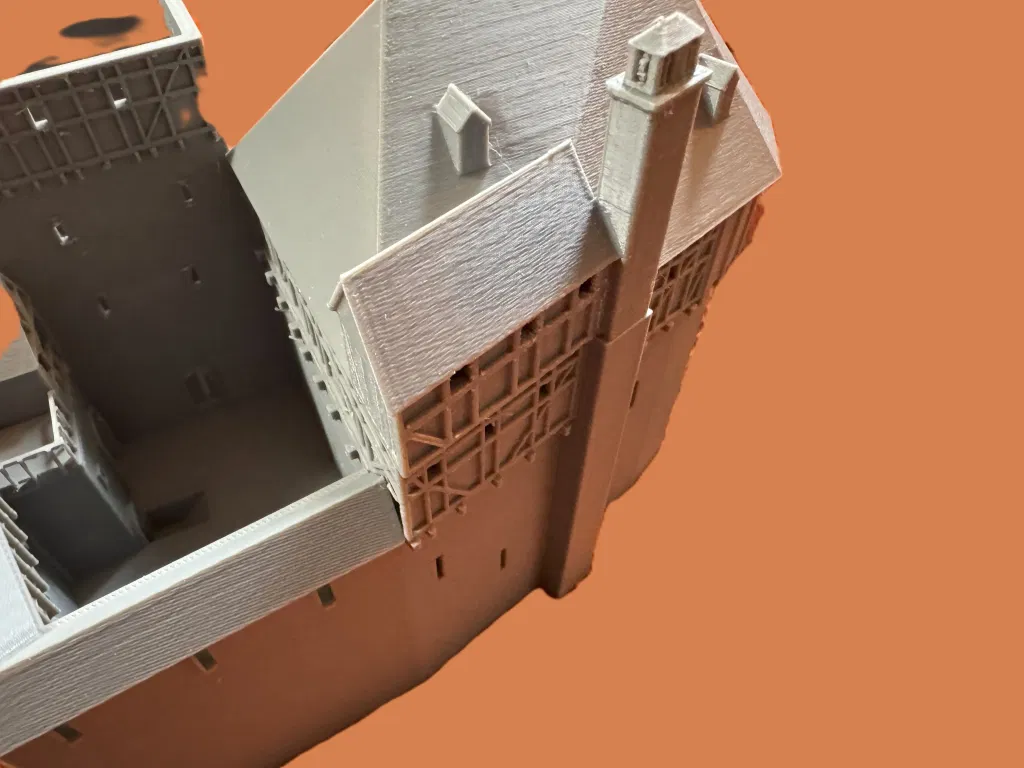

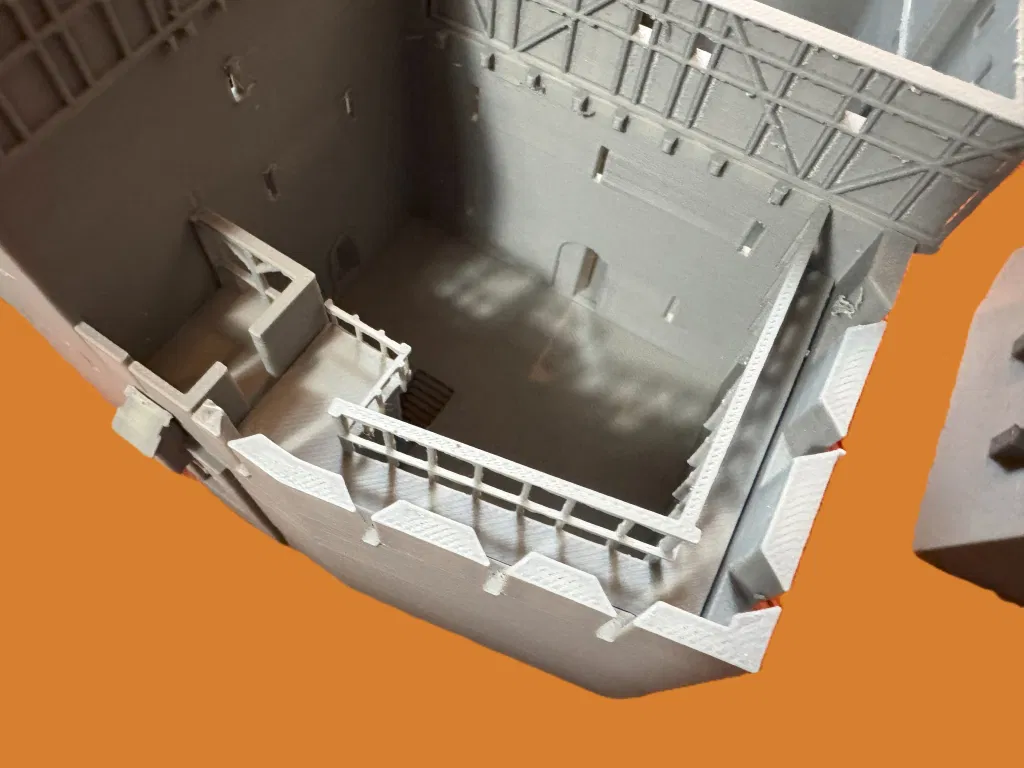

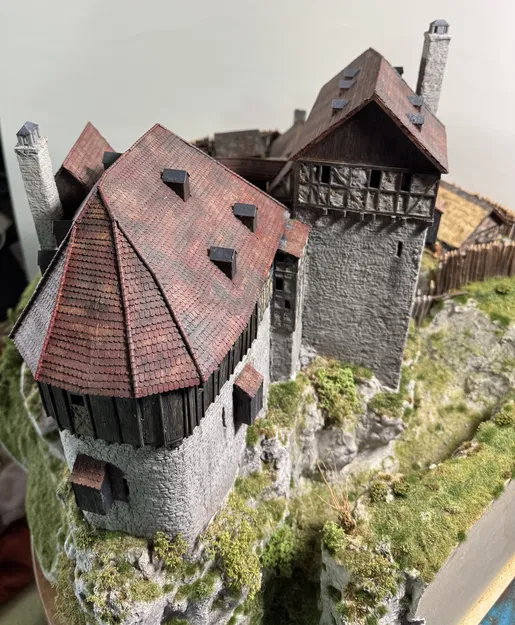

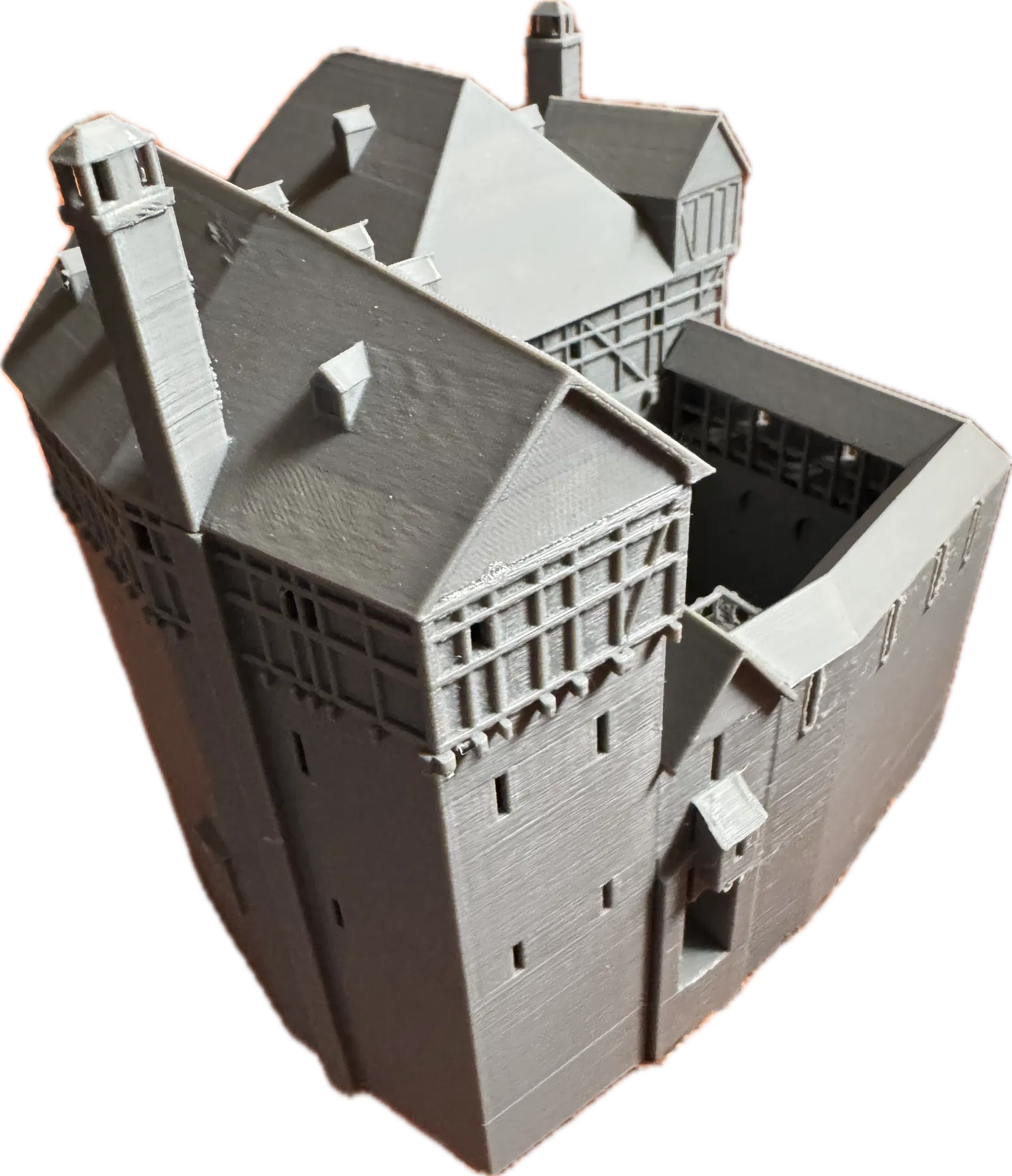

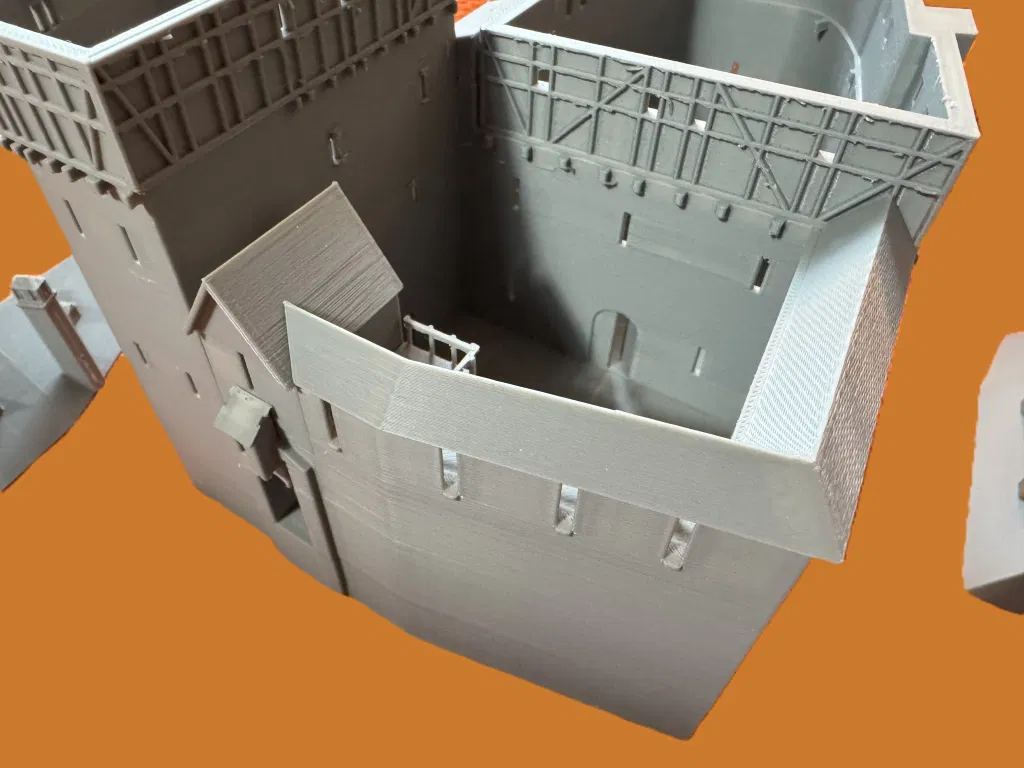

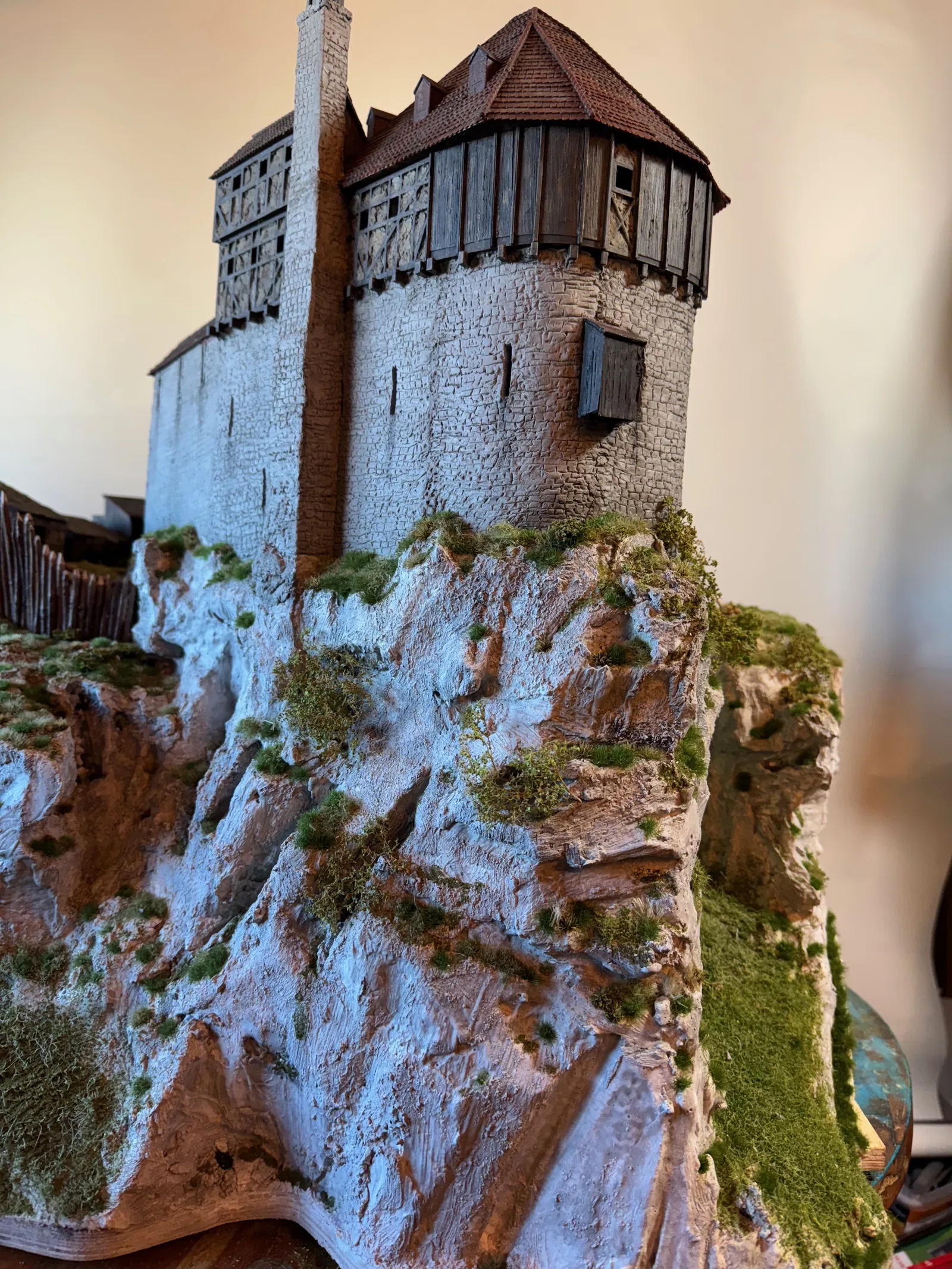

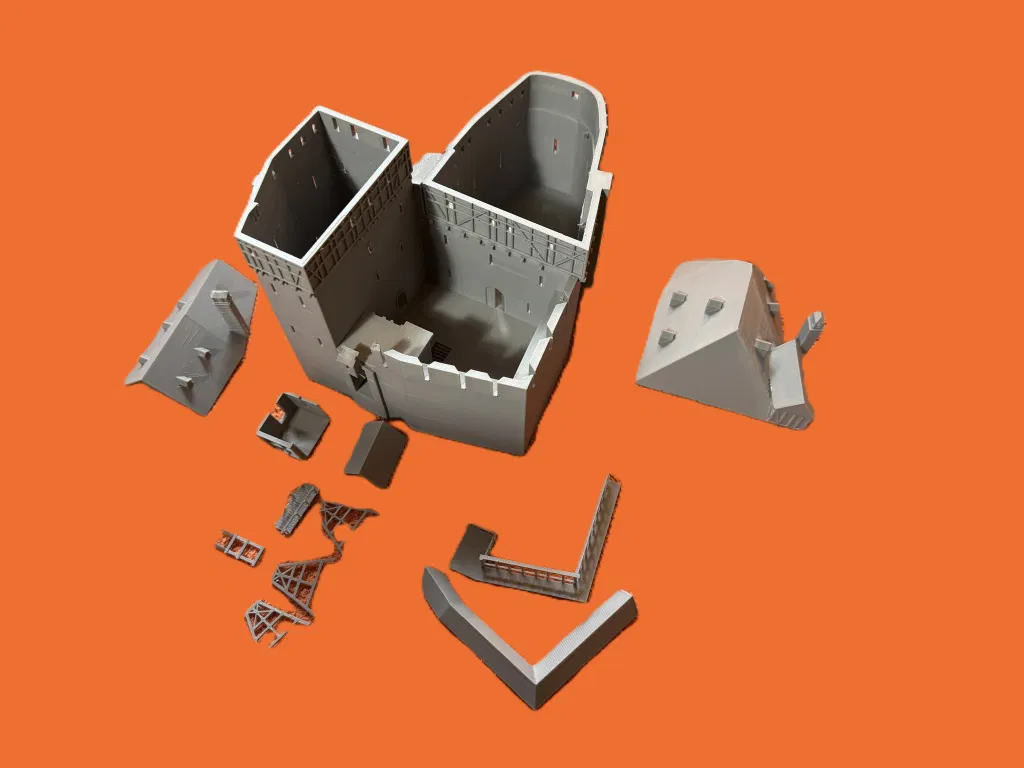

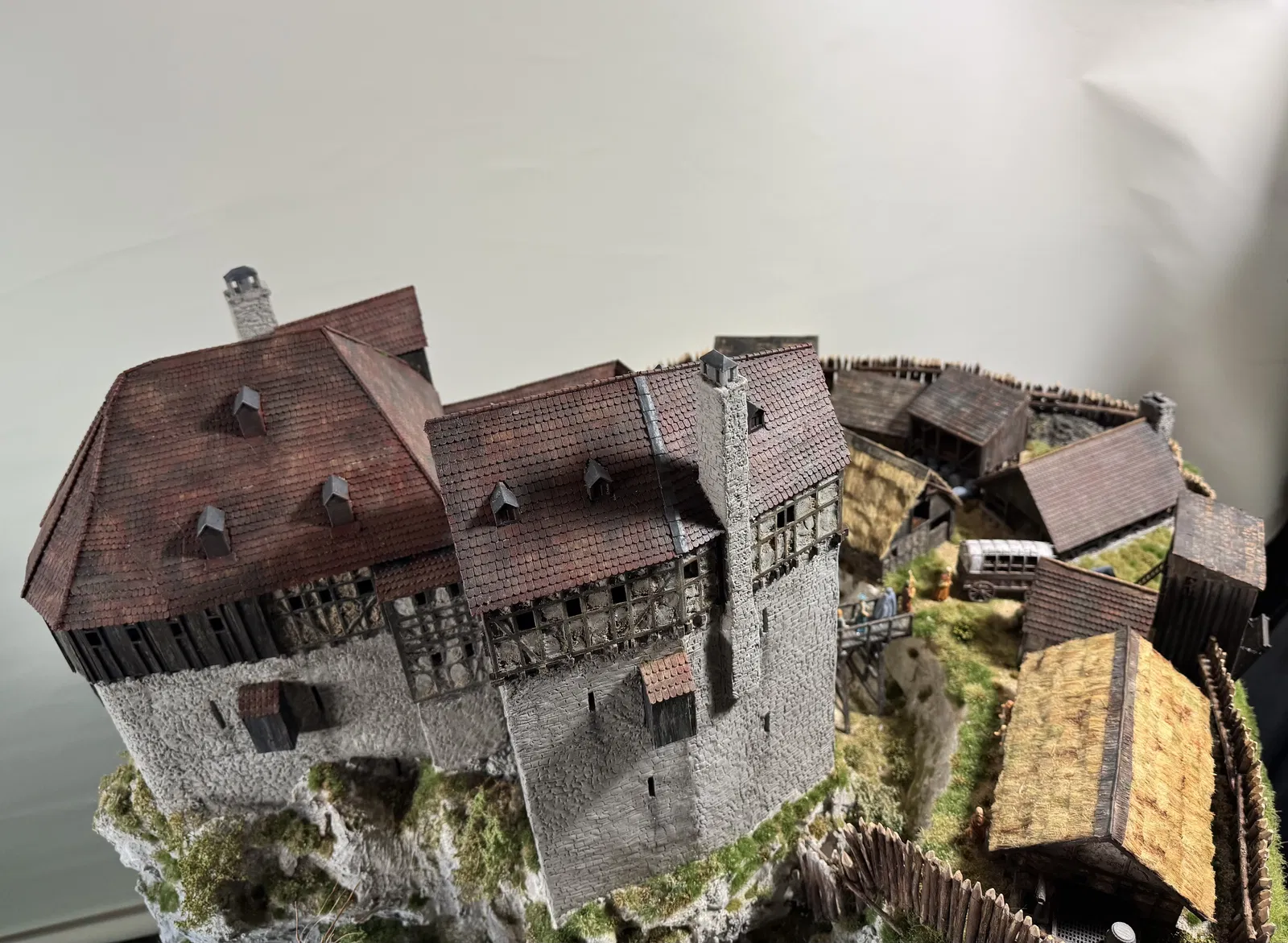

Mô hình này thực chất được làm cho mục đích xây dựng diorama 1:72. Mình có đính kèm ảnh bản in đã thu nhỏ (45%) và ảnh thực tế diorama đang trong quá trình hoàn thiện.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
51
Tổng dung lượng
4,9 MB
File lớn nhất
758,3 KB
