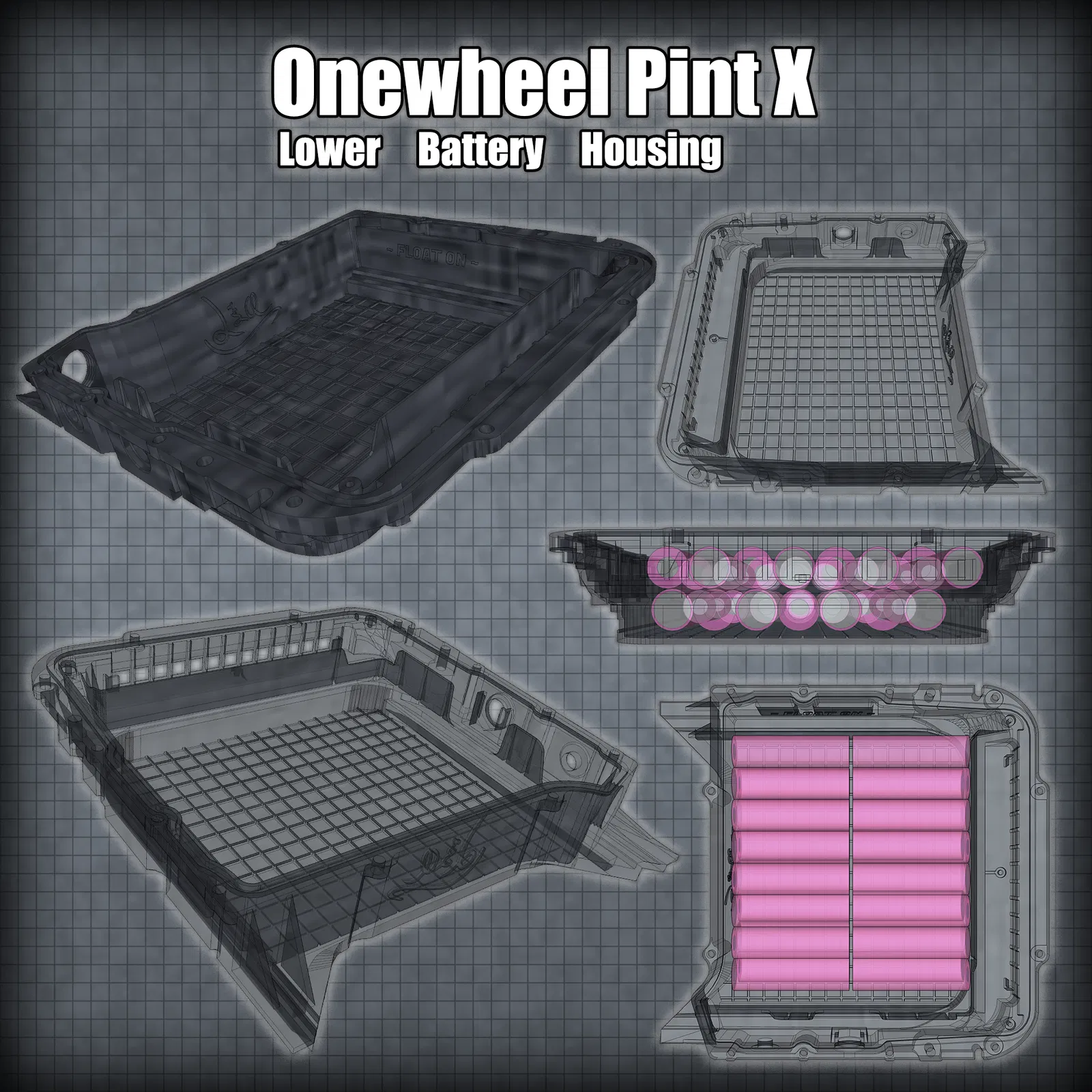

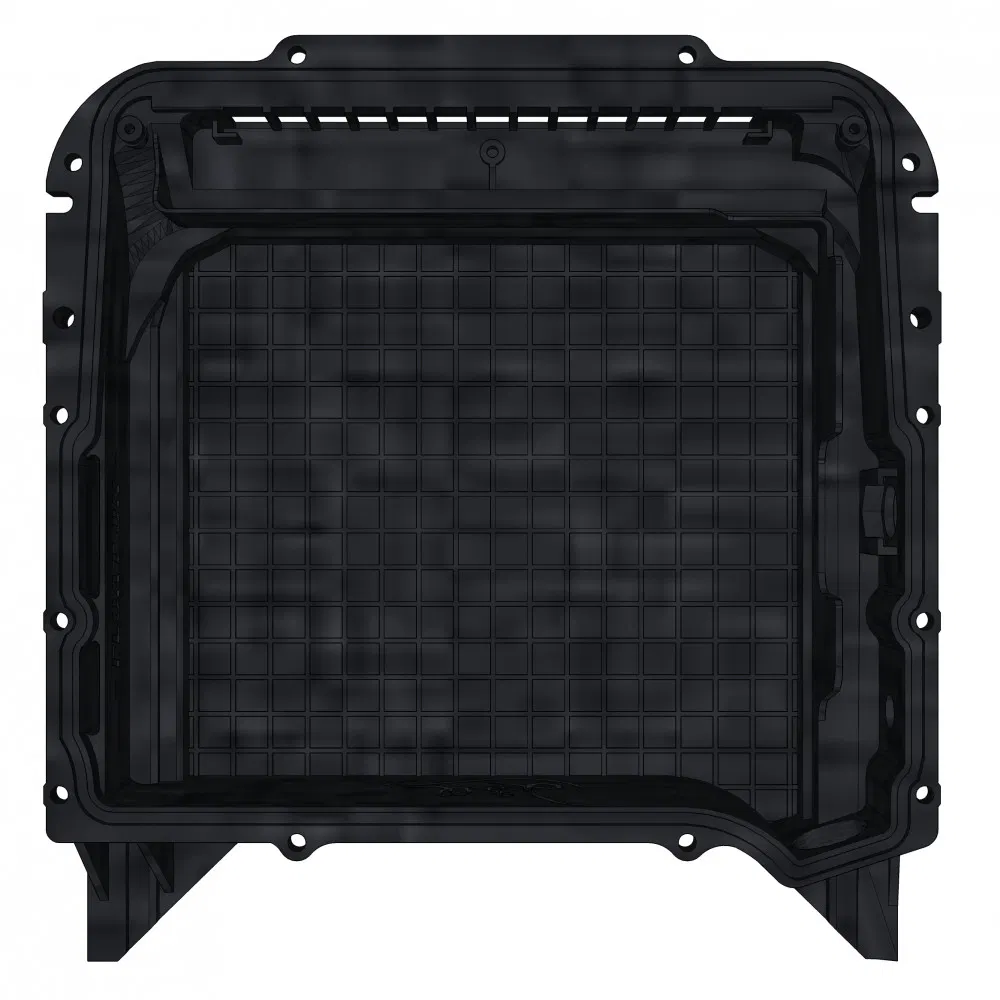

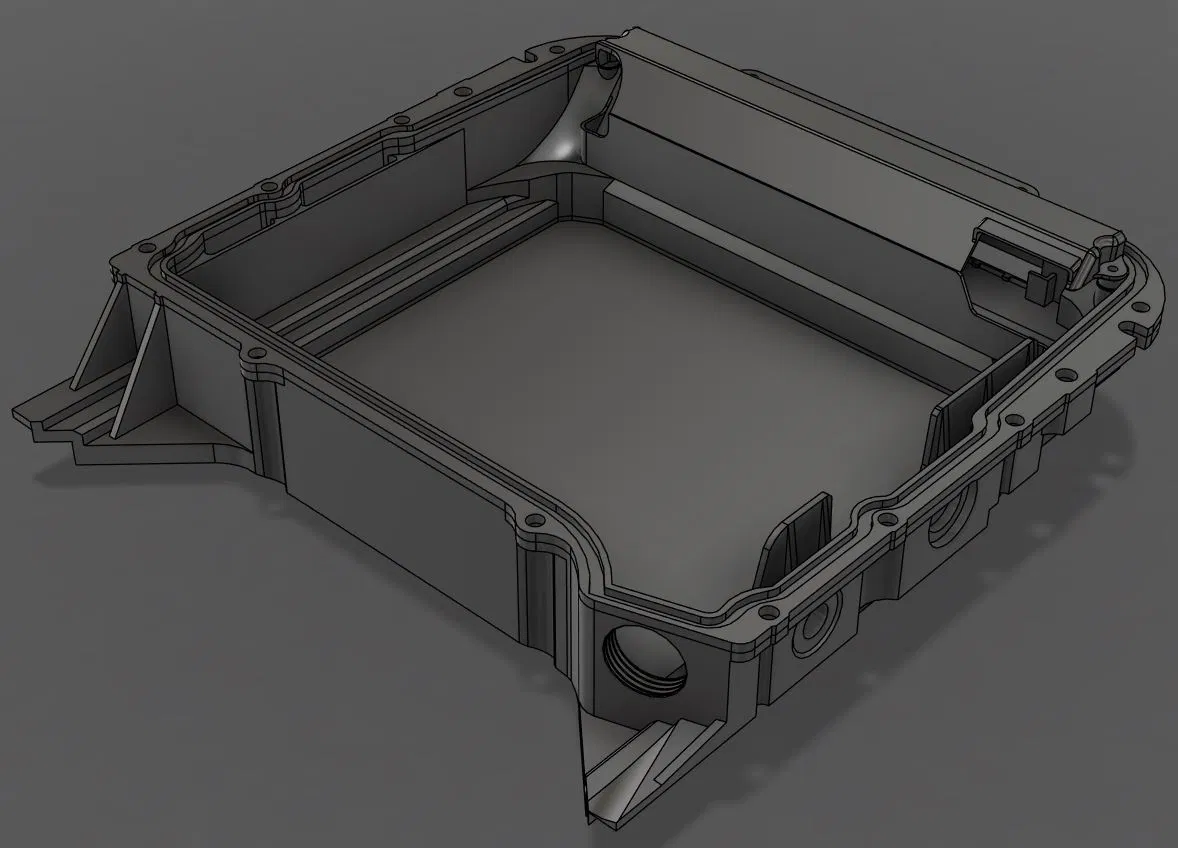

Vỏ hộp pin phía dưới cho Onewheel Pint X

!CẢNH BÁO QUAN TRỌNG!

Bạn tự chịu trách nhiệm khi sử dụng sản phẩm này. Mẫu này đã được mình kiểm tra trên chiếc Pint cá nhân, nhưng mình không thể đảm bảo nó đủ bền chắc cho mọi điều kiện sử dụng của các bạn. Khuyến khích in bằng các loại vật liệu không bị biến dạng ở nhiệt độ thấp hoặc không dễ bị tách lớp/mài mòn. Nhựa PLA có thể bị mềm khi hoạt động cường độ cao ở khí hậu nóng hoặc dễ nứt vỡ khi va đập, gây rủi ro cho bộ pin bên trong. Mặc dù mình đã cố gắng hết sức để thiết kế nó kín nước, nhưng việc đảm bảo các khe hở được lấp đầy là tùy thuộc vào bạn.

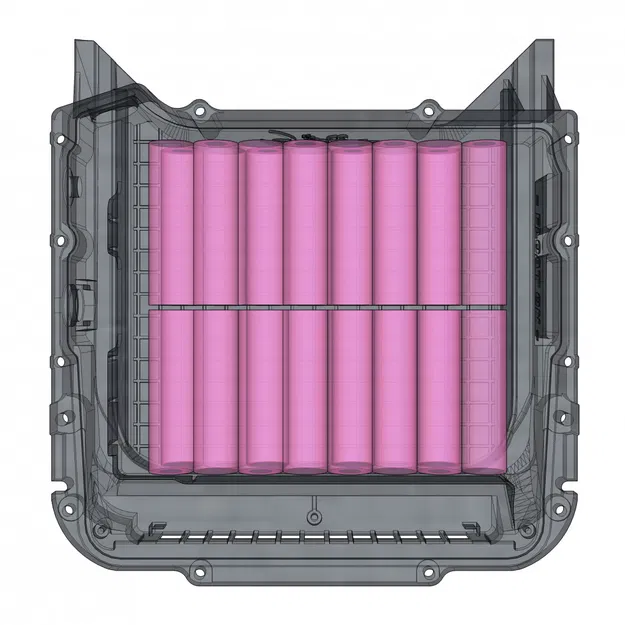

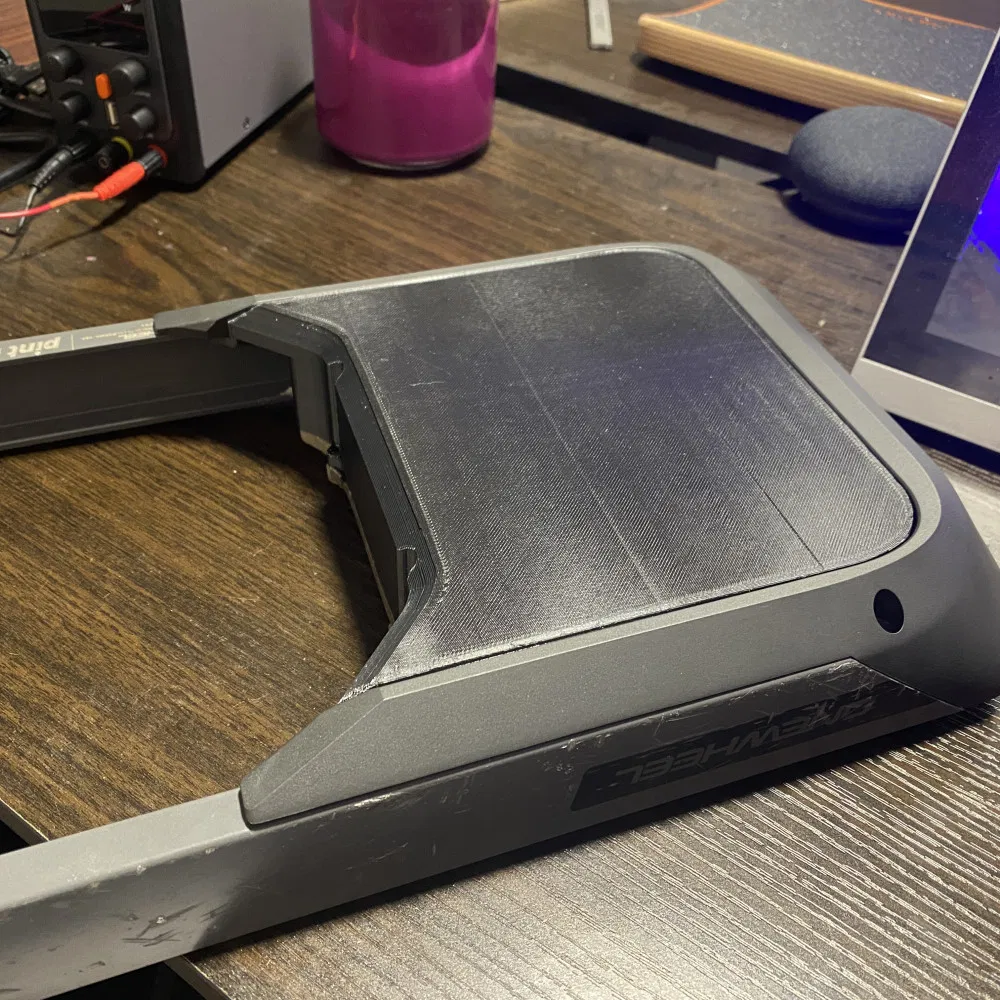

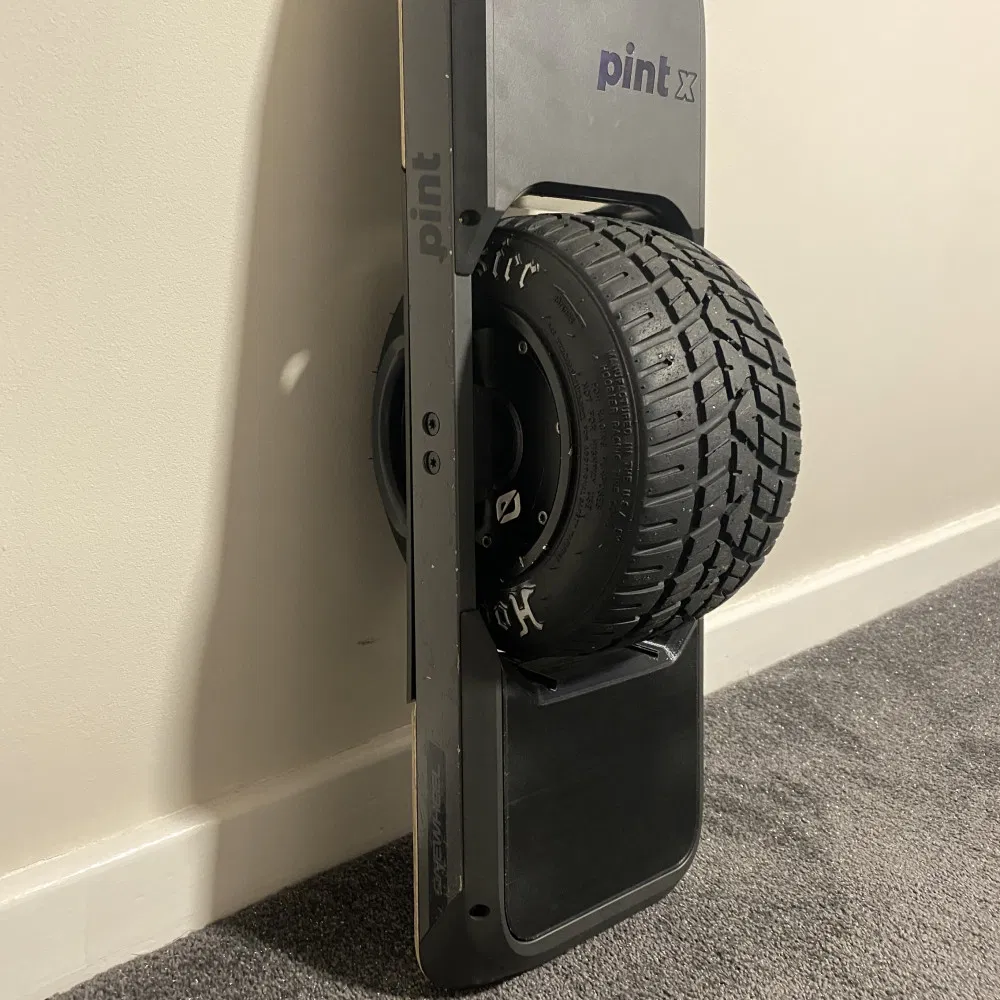

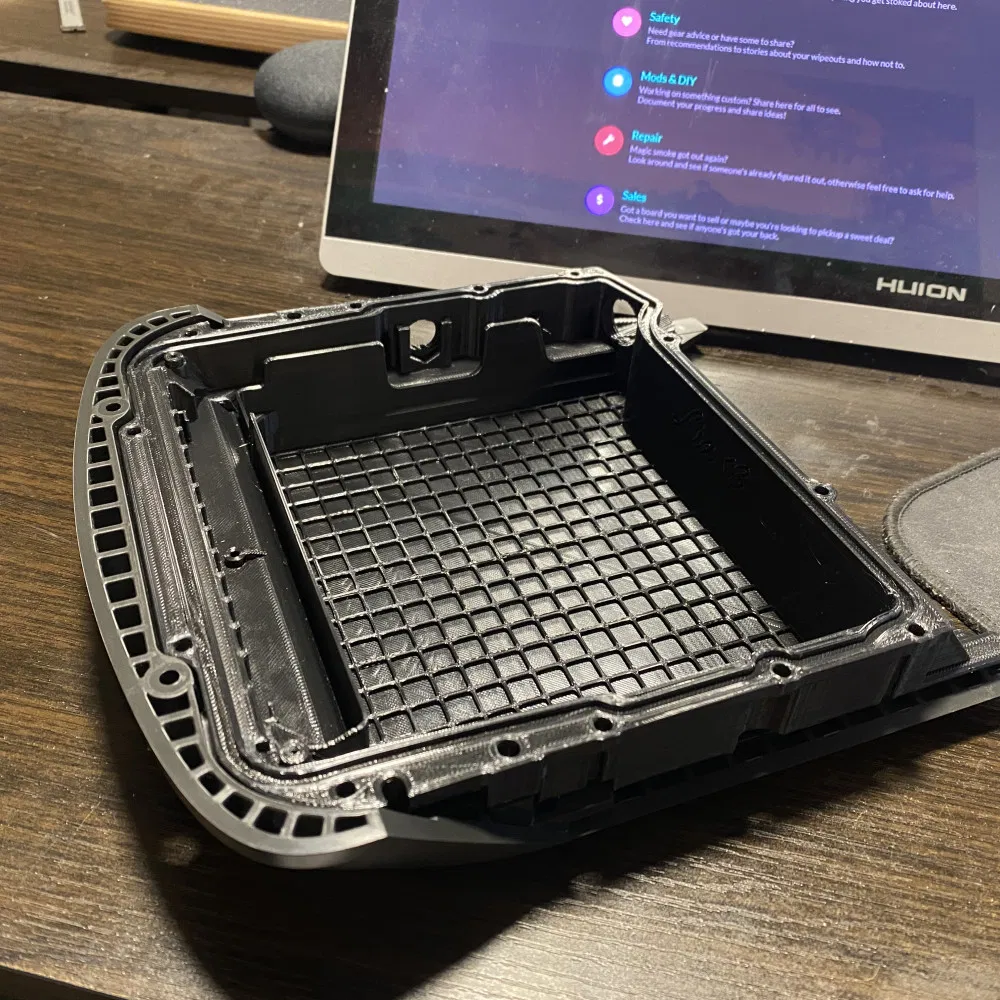

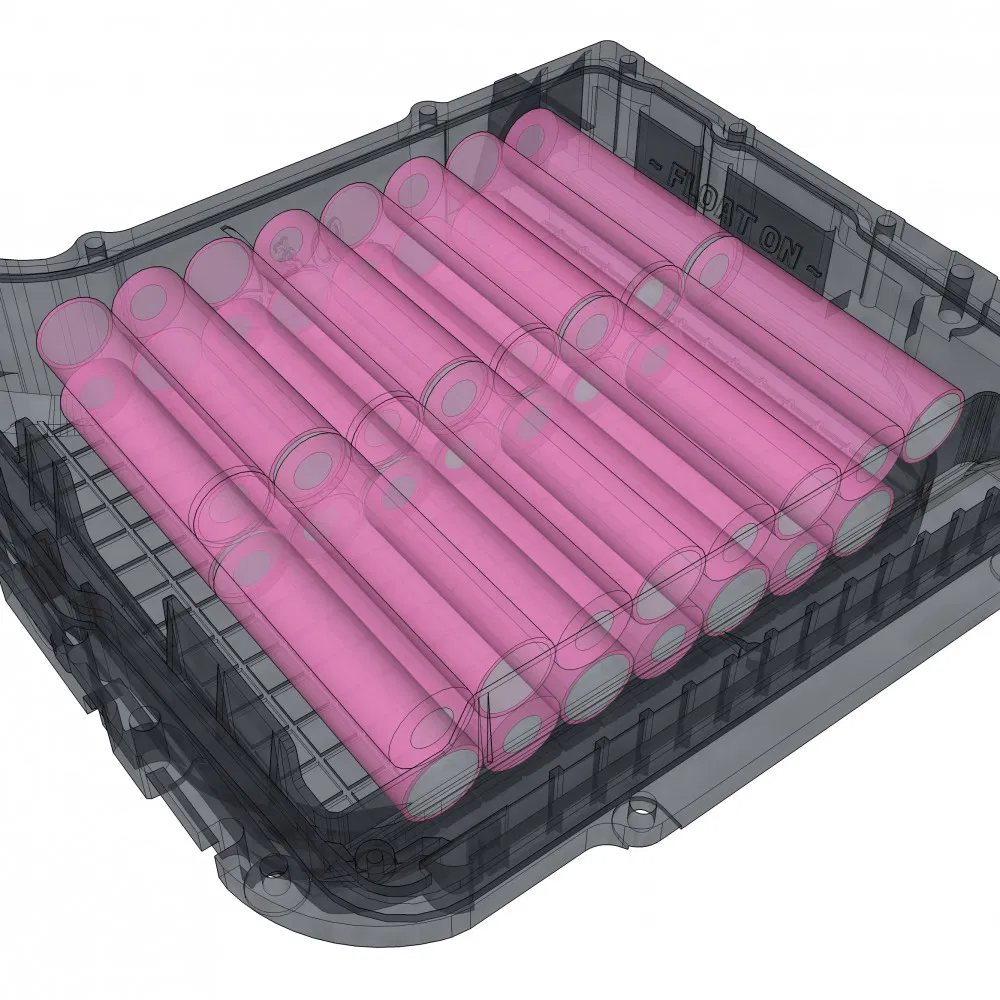

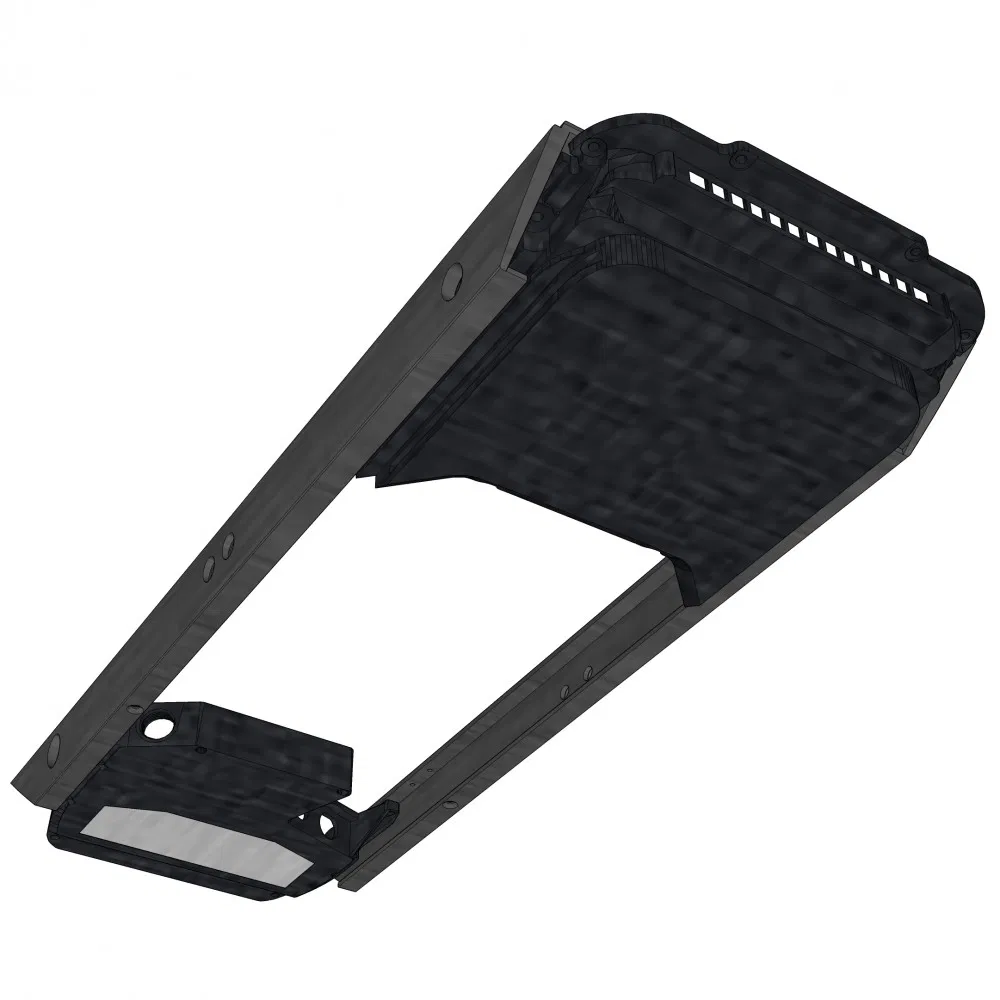

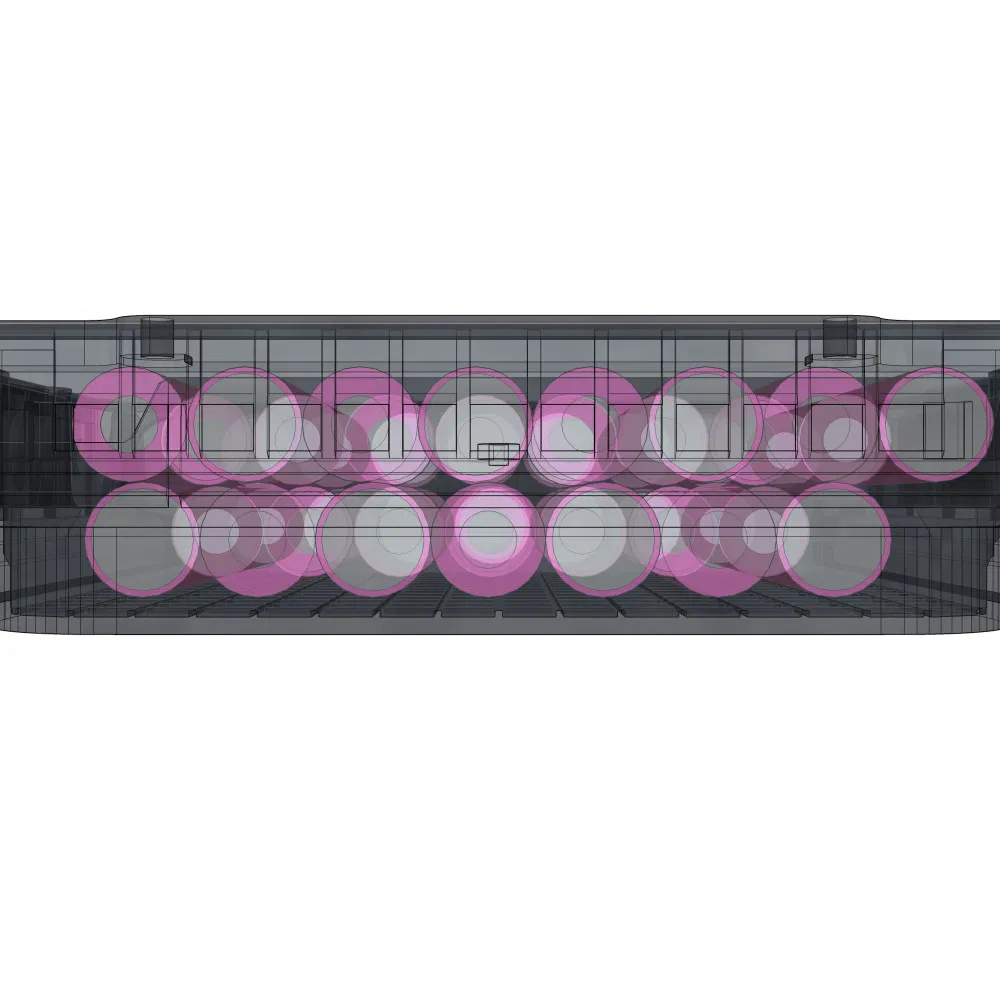

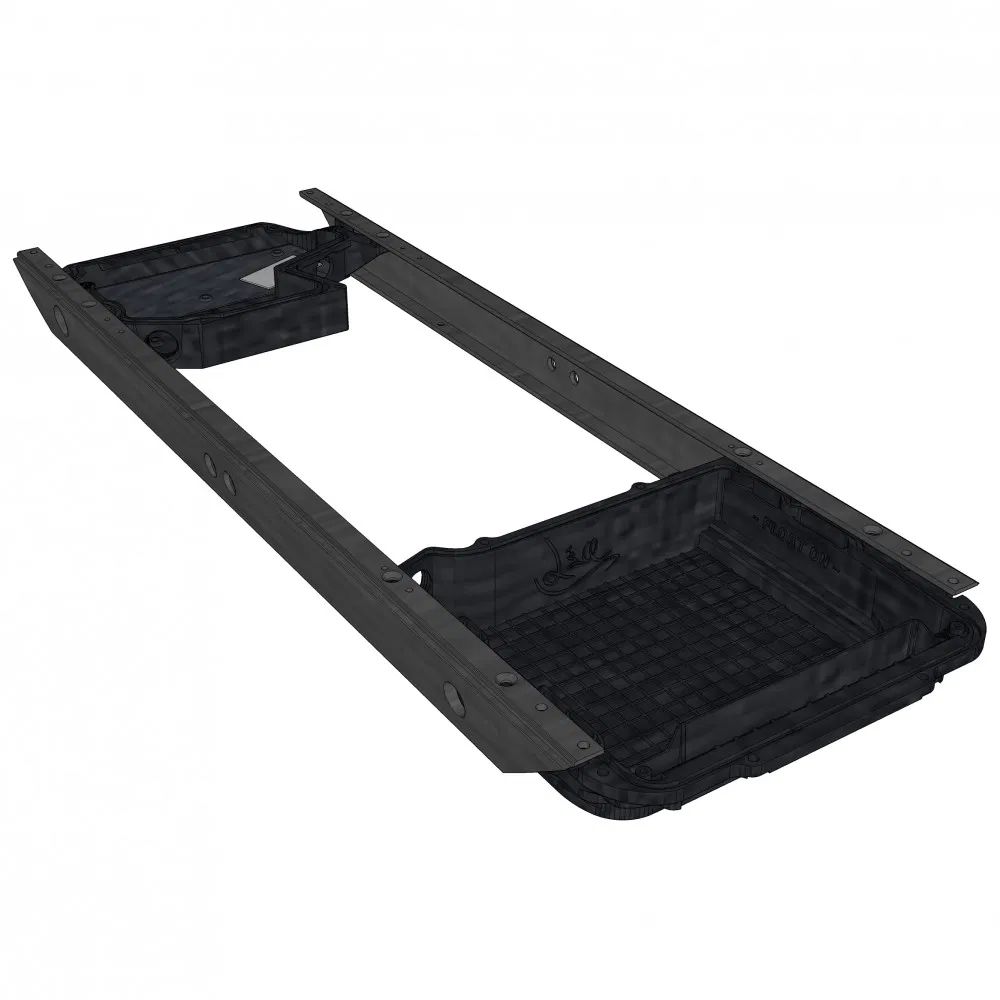

Mẫu này chủ yếu được thiết kế để mở rộng dung lượng pin của Pint lên bằng hoặc hơn cả PintX (nếu bạn có đủ kỹ năng để thực hiện). Mình đã mô hình hóa nó dựa trên một chiếc Onewheel Pint và bộ bumper PintX gốc, sau đó lắp ráp thành công trên ván. Mình không dám khẳng định nó chính xác 100% với PintX gốc vì mình không sở hữu một chiếc, nhưng vì cấu tạo của chúng gần như giống hệt nhau nên nó cũng sẽ dùng được cho PintX.

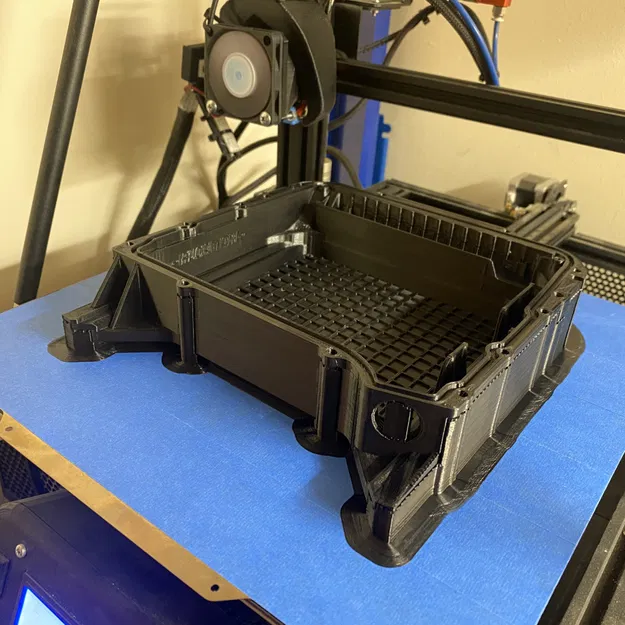

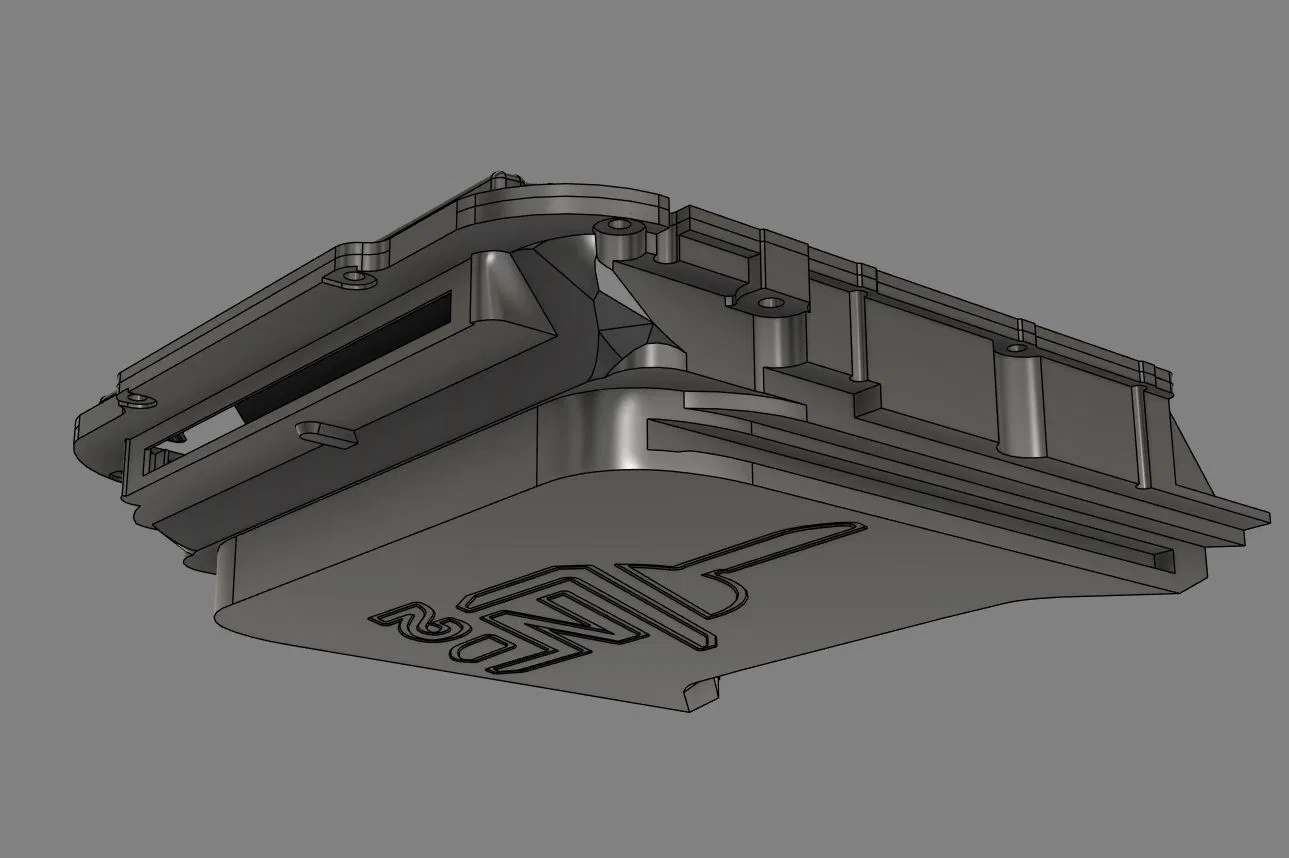

Thật không may, mẫu này đòi hỏi phải sử dụng rất nhiều support. Một lời khuyên là hãy thử chặn bớt vật liệu support ở các rãnh thanh ray bumper gần phần đế. Để full support bên trong sẽ khiến việc tháo dỡ và vệ sinh sau in rất cực khổ.

Bạn sẽ cần chà nhám kỹ các rãnh đó để bumper có thể trượt vào ra mượt mà. Nếu không, chúng sẽ rất chặt và cứng. Dùng giũa kim loại sẽ giúp việc này nhanh chóng hơn.

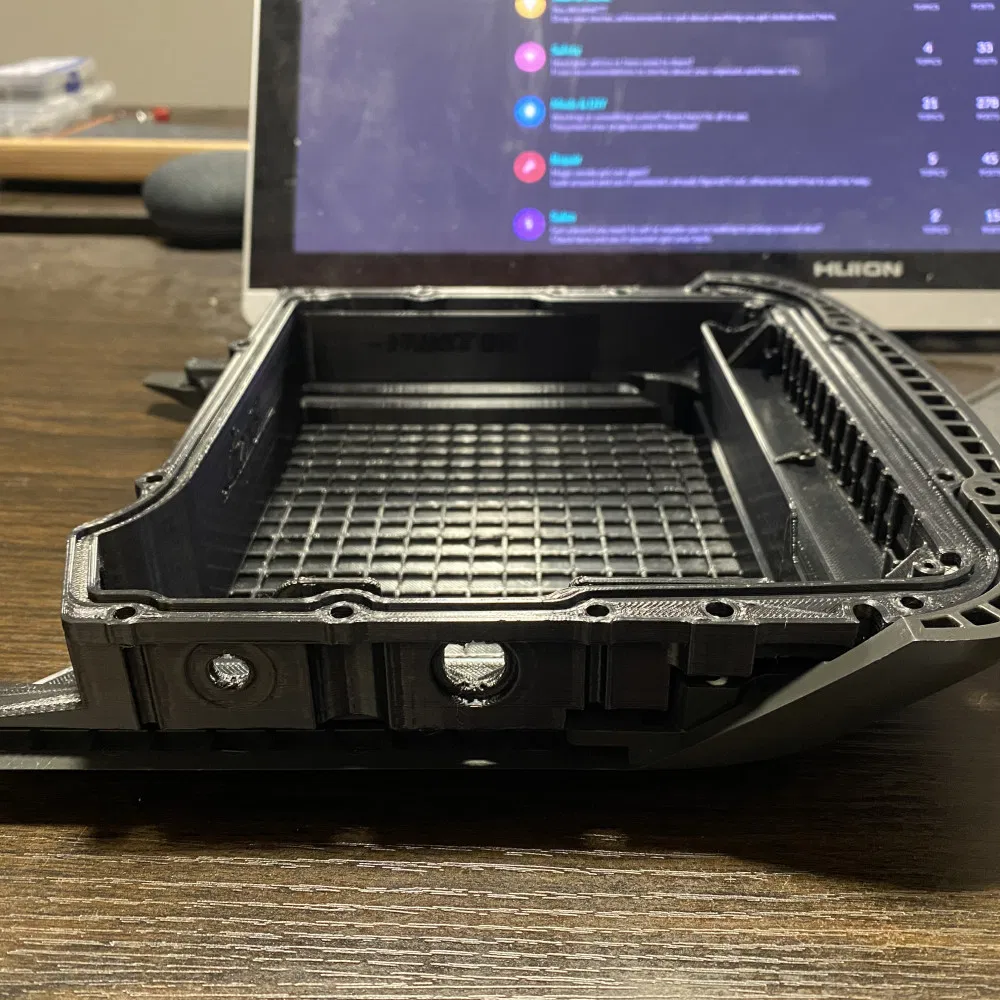

Để làm sạch và tạo ren đúng chuẩn cho bộ dây cáp, bạn nên sử dụng M20 x 1.5mm Tap. Việc tạo ren chuẩn xác và có thể in được theo hướng này là bất khả thi, nên các đường ren hiện tại chỉ dùng để dẫn hướng cho dụng cụ taro mà thôi.

Mình có để trống một lỗ tại vị trí gắn nắp thông hơi. Nếu bạn xử lý bề mặt đủ phẳng, bạn có thể sử dụng nắp thông hơi thay thế như loại của Badgerwheel.

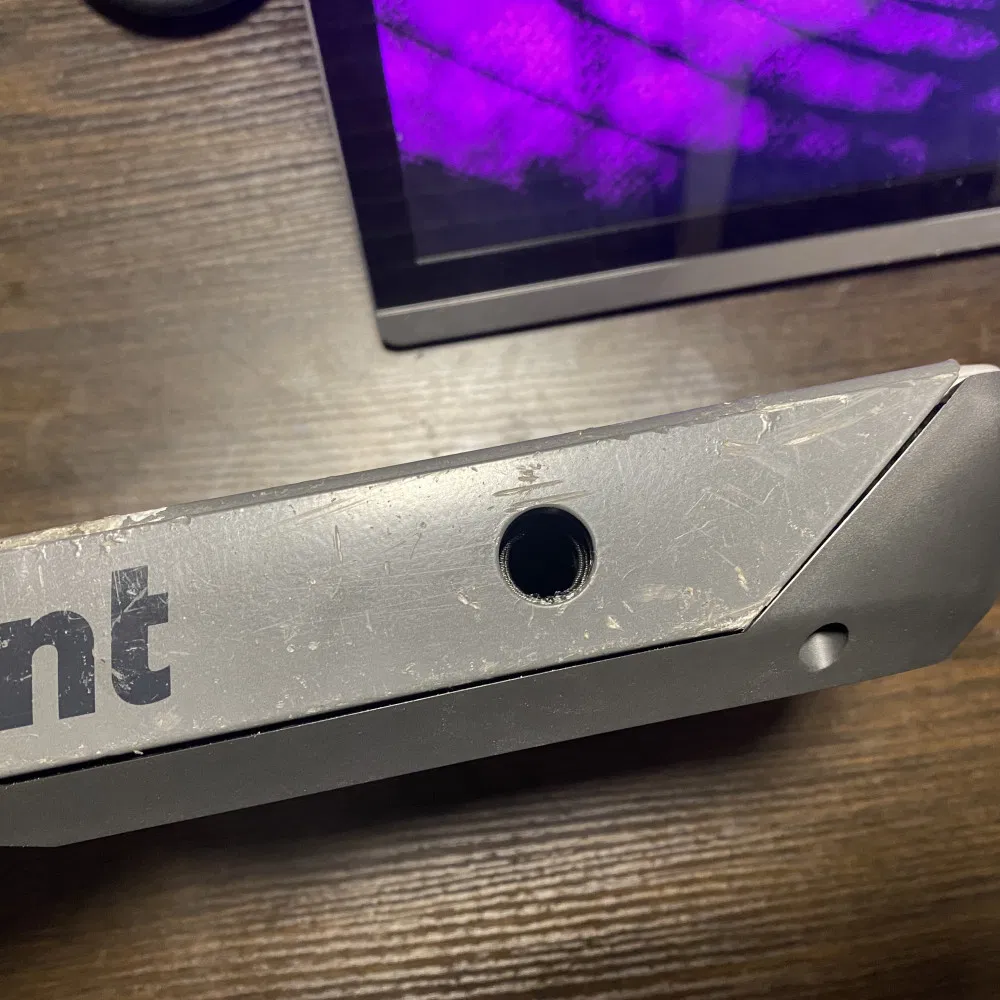

Đối với cổng sạc, bạn có thể cẩn thận chuyển cổng cũ sang bằng cách sử dụng dụng cụ in 3D này để vặn nhẹ cổng ra khỏi đai ốc.

Mình nhấn mạnh lại một lần nữa, không nên dùng các loại nhựa yếu để in mẫu này. Chúng sẽ nhanh mòn và gây nguy hiểm cho pin. Mẫu này được cung cấp nguyên trạng để hỗ trợ cộng đồng DIY phát triển thêm trên nền tảng của mình.

Lịch sử phiên bản:

• MK1 (chưa phát hành) - Chỉnh sửa toàn diện hộp pin Pint tiêu chuẩn để khớp với bumper PintX.
• MK2 (chưa phát hành) - Dịch chuyển cổng sạc một chút để thẳng hàng với thanh ray hơn.

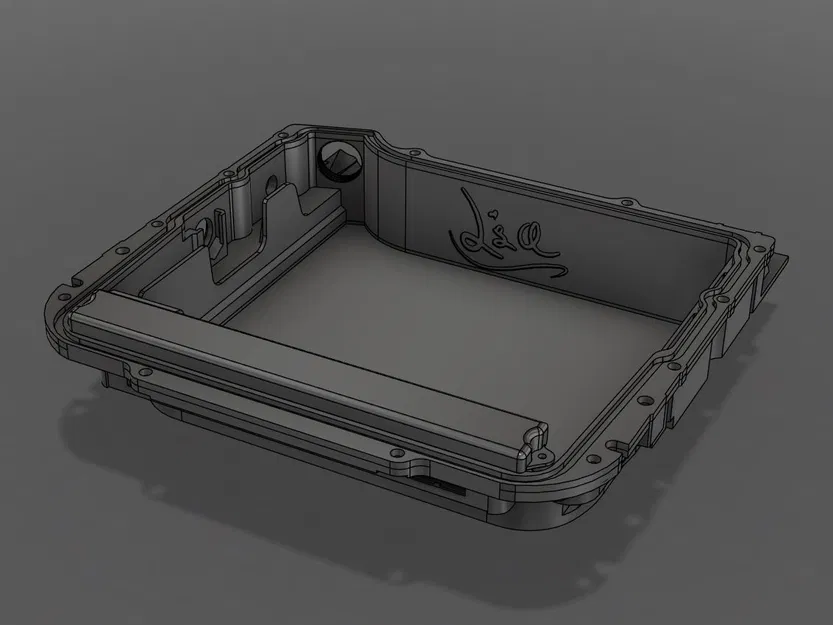

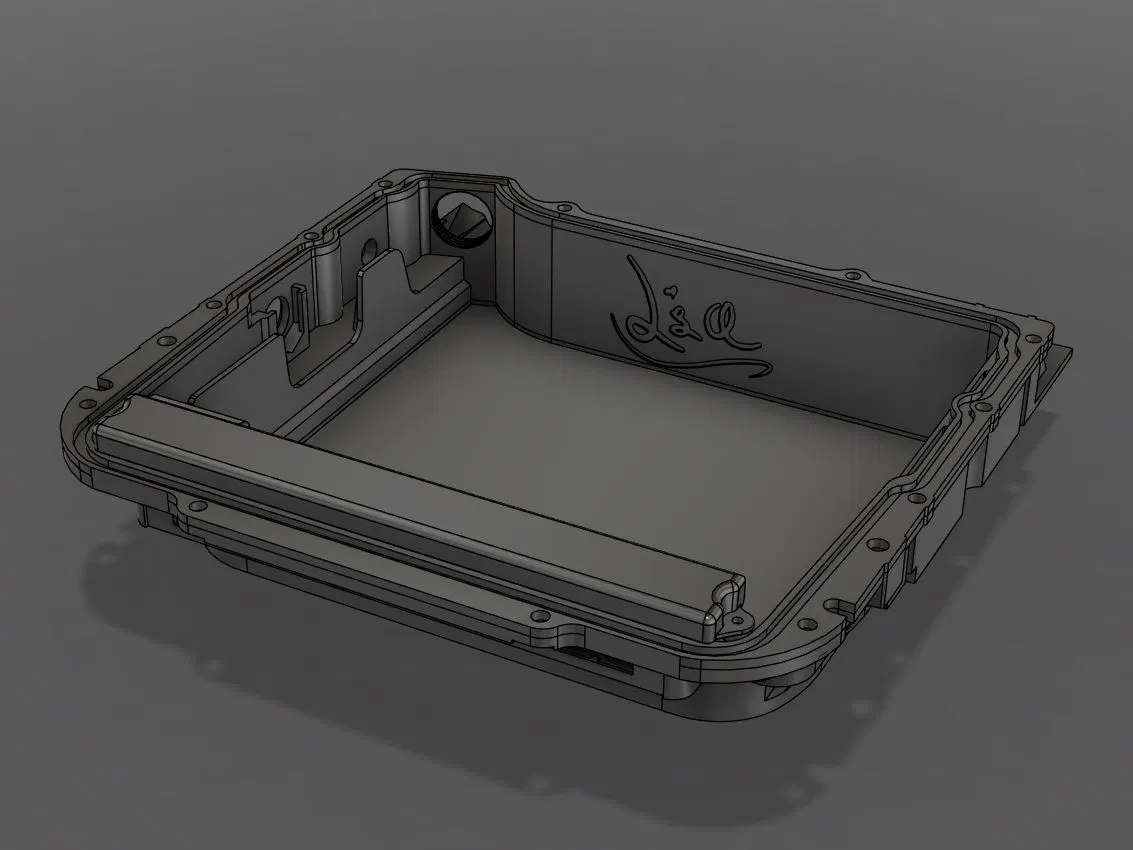

• MK3 (phiên bản phát hành) - Làm dày phần đế và chỉnh sửa ký tự bên trong.

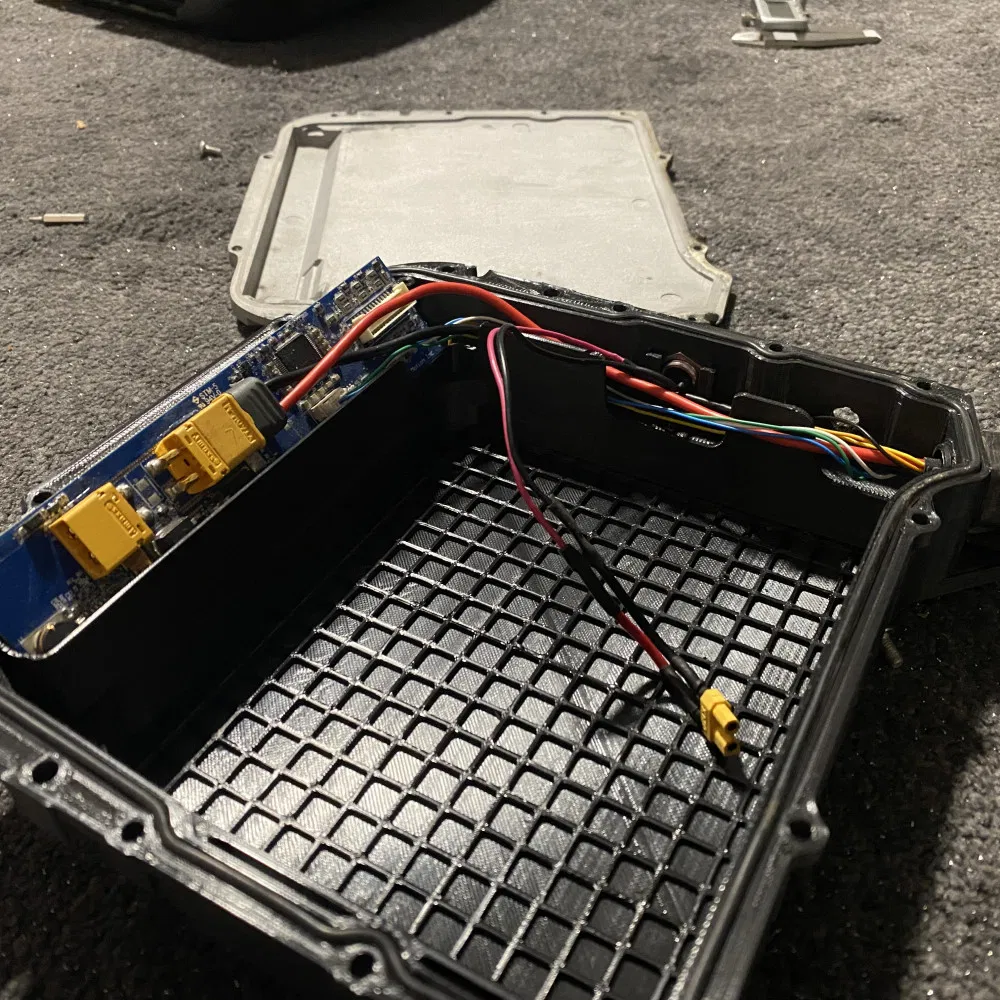

• MK4 - Sửa đổi tường ngăn để có thêm không gian cho dây pin nối tới BMS.

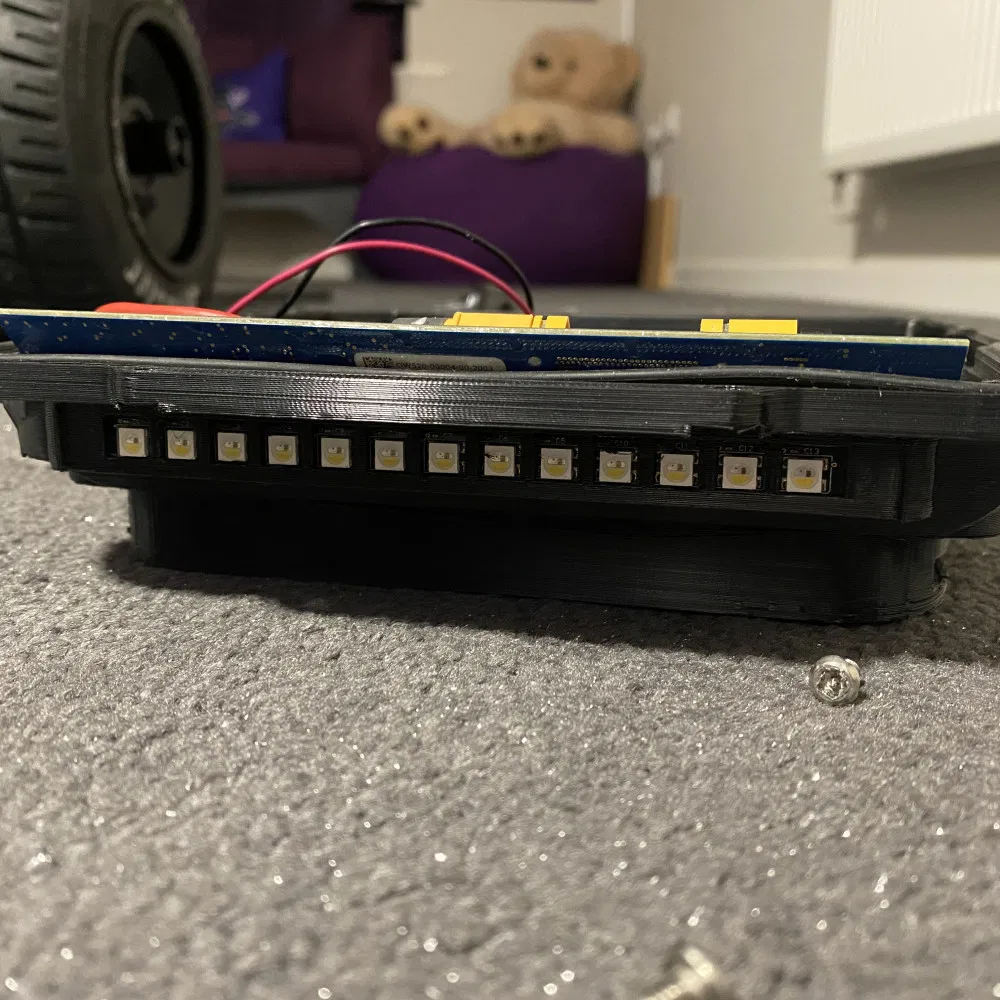

• MK5 - Sửa đổi một bức tường gần cổng sạc vốn quá mỏng đối với các loại nozzle lớn hơn 0.4mm. Đồng thời loại bỏ vách ngăn LED vì rất khó in.
• v21 - Chuyển sang định dạng STEP và chỉnh sửa lại đôi chút. Do quên cập nhật nên giờ mới đăng lên 😓 Thêm cả nắp đậy BMS nếu ai cần dùng đến.
