Mô hình 3D chuẩn xác bo mạch AMD BC-250 hỗ trợ thiết kế kỹ thuật

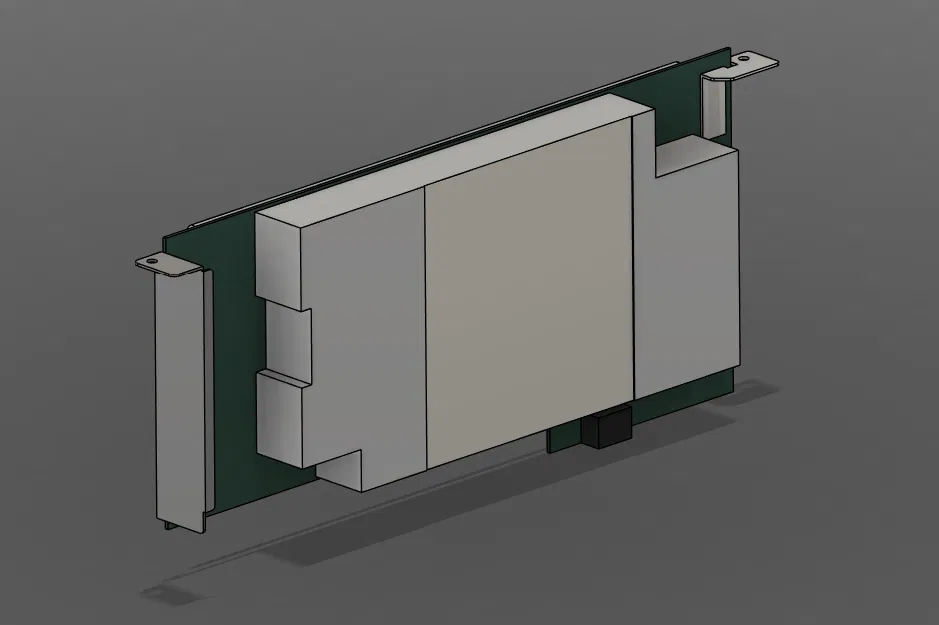

Mô hình 3D chính xác của bo mạch AMD BC-250

Nếu anh em đang là dân chuyên thiết kế vỏ case, khung máy (chassis) hoặc các hệ thống tản nhiệt tùy chỉnh cho dòng card đào coin, thì chắc chắn việc có được file 3D chính xác của linh kiện là cực kỳ quan trọng. Mô hình 3D của bo mạch AMD BC-250 này được thiết kế với tỷ lệ và kích thước chuẩn xác đến từng milimet so với thiết bị thực tế. Đây là công cụ hỗ trợ đắc lực giúp anh em tính toán khoảng cách, vị trí lắp đặt và các điểm bắt vít trước khi bắt tay vào chế tạo sản phẩm thật bằng máy in 3D hay gia công CNC.

Mọi chi tiết trên bo mạch, từ vị trí các cổng kết nối cho đến các điểm gắn ốc đều được mô phỏng lại một cách tỉ mỉ. Anh em không cần phải sở hữu thiết bị vật lý trên tay mà vẫn có thể thực hiện công tác đo đạc, thiết kế vỏ bảo vệ hoặc khung giá đỡ (rack mount) một cách nhanh chóng trên phần mềm CAD. Việc sử dụng file mô hình chuẩn giúp anh em tiết kiệm được rất nhiều thời gian và chi phí, tránh tình trạng in mẫu thử sai lệch kích thước gây lãng phí nhựa in.

Dưới đây là một số lưu ý và thông tin hữu ích khi sử dụng mô hình này:

• Mô hình này chủ yếu dùng để phục vụ công tác thiết kế kỹ thuật (body modeling), không cần phải in 3D trực tiếp bo mạch.
• Các điểm bắt vít được đặt chính xác như bản gốc, giúp anh em thiết kế các khớp nối hoàn hảo.
• Phù hợp cho việc tạo mẫu nhanh các hệ thống khung tản nhiệt chuyên dụng cho dòng bo mạch BC-250.
• Khi thiết kế vỏ bảo vệ, anh em nên để khoảng hở (tolerance) khoảng 0.5mm đến 1mm để dễ dàng lắp ráp và tạo luồng khí lưu thông tốt hơn.
• Nếu muốn in thử nghiệm khung giá đỡ, hãy chọn nhựa PETG hoặc ABS để đảm bảo độ bền và khả năng chịu nhiệt tốt hơn so với PLA thông thường.
• Luôn kiểm tra kỹ đơn vị đo (mm hoặc inch) trong phần mềm CAD trước khi thực hiện các thao tác cắt gọt hoặc thêm chi tiết để đảm bảo tỷ lệ 1:1.

Hy vọng mô hình 3D này sẽ là trợ thủ đắc lực giúp anh em hoàn thiện các dự án phần cứng của mình một cách chuyên nghiệp và chính xác nhất.
