Miếng sửa bản lề tai nghe Corsair HS80 / HS80 Max

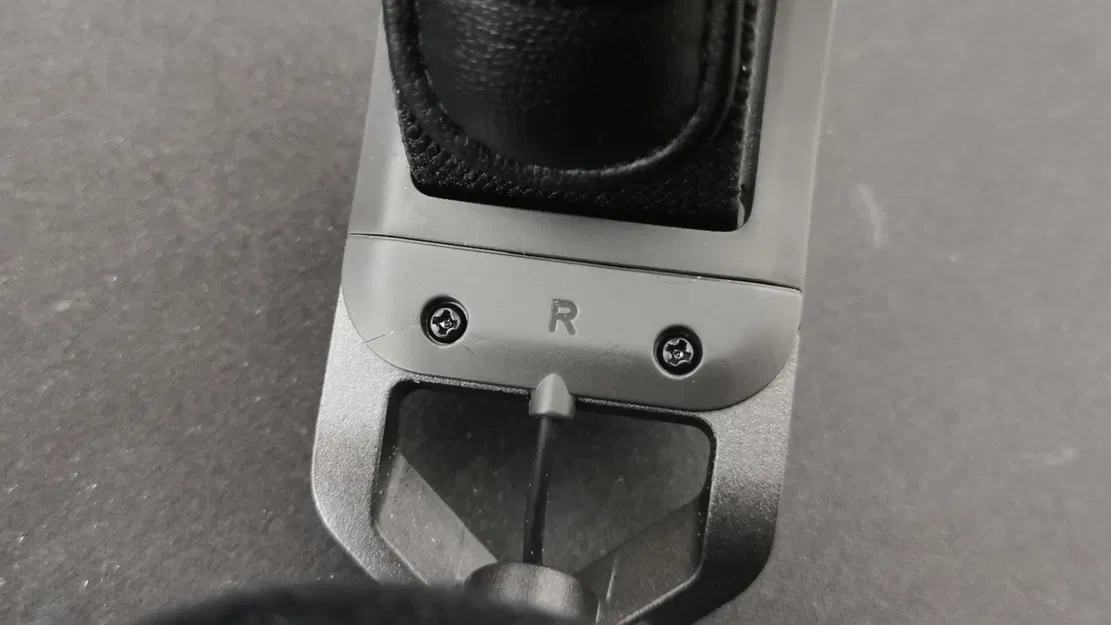

Linh kiện này là một miếng bản lề bằng nhựa nằm ở vị trí khớp nối giữa headband và chụp tai của tai nghe Corsair HS80 và HS80 Max. Nó đóng vai trò quan trọng trong việc hỗ trợ cơ học cho tai nghe. Linh kiện gốc của hãng rất dễ bị nứt gãy, nhưng bản thay thế in 3D này là một giải pháp thay thế đáng tin cậy và cực kỳ dễ lắp đặt. Mặc dù tai nghe này rất tốt nhưng thiết kế chi tiết này lại khá yếu và thường xuyên bị hỏng.

Đặc điểm

• Tương thích hoàn toàn với linh kiện gốc của Corsair — bạn có thể tận dụng lại các ốc vít cũ.
• Hình học đã được tùy chỉnh để tối ưu hóa cho in 3D.
• Duy trì tiết diện gần như giống hệt phần nhựa đúc ban đầu, nhưng có độ dày nội bộ được tăng cường để thêm phần chắc chắn.
• Thiết kế bền bỉ nhưng vẫn dễ in bằng các máy in và vật liệu thông dụng.

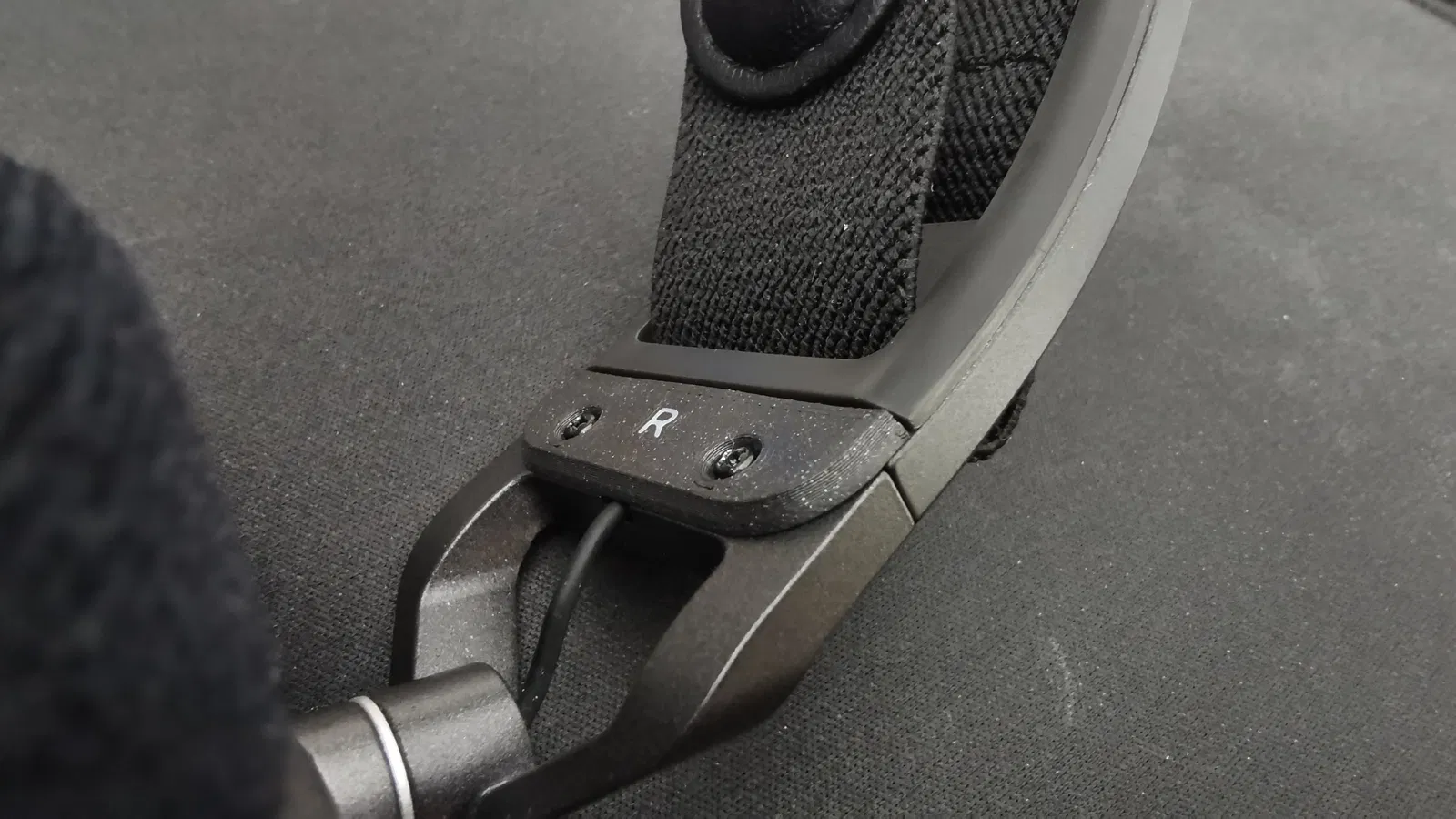

• Hình dạng có hơi nhô ra một chút so với đường cong của chi tiết - điều này là bắt buộc để đảm bảo bề mặt hoàn thiện đẹp nhất - bạn có thể thấy rõ trong ảnh chụp cận cảnh, nhưng khi đeo tai nghe vào thì sẽ không nhận ra đâu :)

Khuyến nghị in ấn

• Vật liệu: PETG, ABS hoặc ASA (cứng cáp nhưng có độ dẻo nhẹ)
• Chiều cao lớp (Layer Height): 0.1 mm
• Kích thước đầu phun: 0.4 mm
• Tường & Lớp: 2 tường bao (perimeter), 40 lớp mặt trên/dưới (để đảm bảo linh kiện đặc và chắc chắn)
• Cài đặt máy cắt lớp (Slicer):
  • Tắt tính năng “Detect narrow internal solid infill” để tăng độ bền
  • Đặt vị trí đường nối (seam) ở mặt sau
  • Đặt hướng hỗ trợ (support) vào mặt sau của tấm bản lề

Tùy chọn in ấn

Bạn có ba lựa chọn:

1. Phiên bản trống (không có ký hiệu bên)

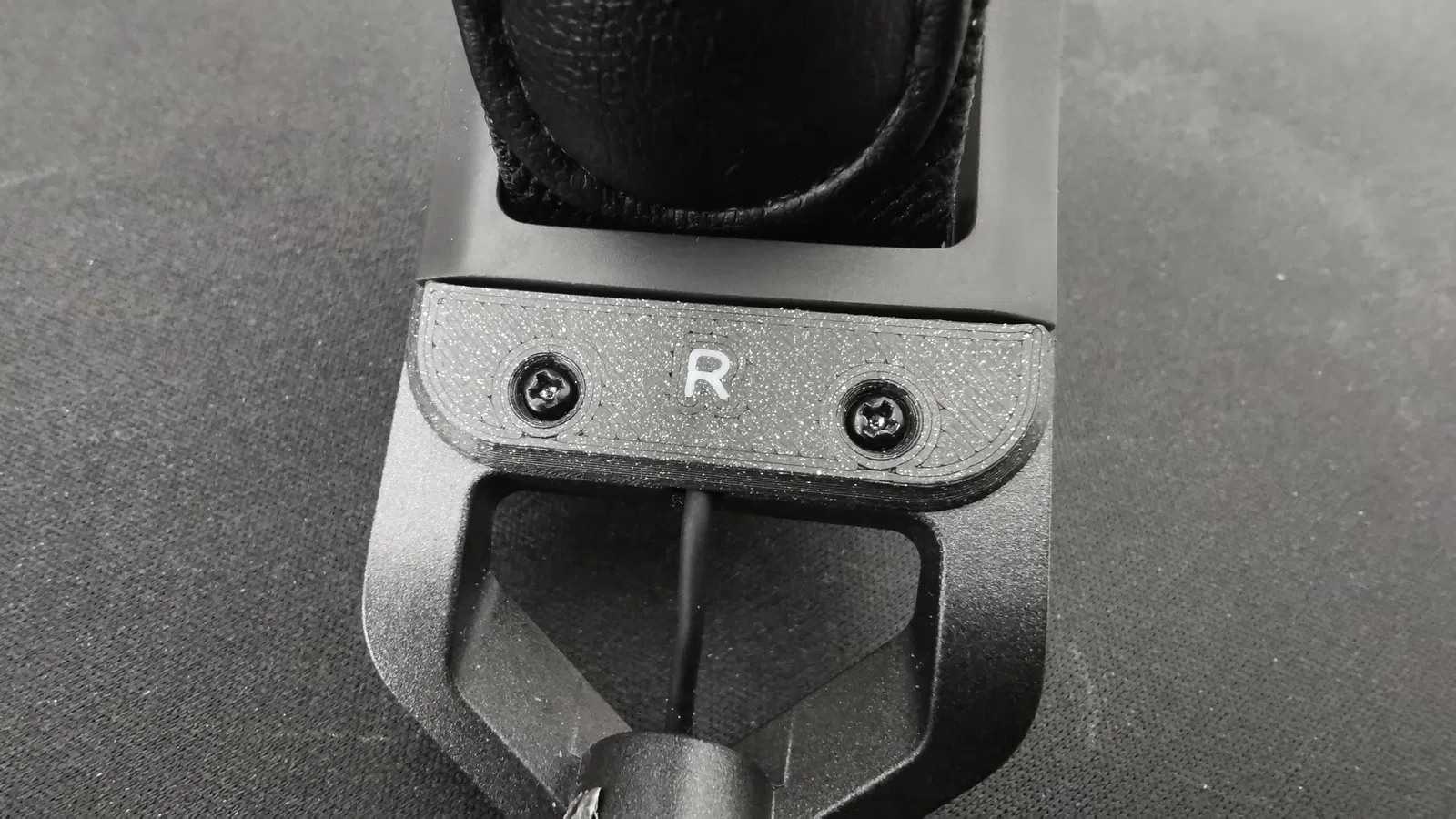

2. In hai màu với chỉ báo trái/phải — gán màu khác cho phần thân chữ “L” và “R”
3. In một màu với chỉ báo — xóa phần chữ “L” / “R” trong phần mềm cắt lớp trước khi in

Các cấu trúc hỗ trợ (support) đi kèm trong tệp .3mf rất cần thiết để đảm bảo các phần nhô ra được sạch đẹp do hình dạng mỏng của linh kiện. Với PLA hoặc PETG, các hỗ trợ này có thể không cần thiết. Tuy nhiên với nhựa chịu nhiệt cao, chúng được khuyến khích sử dụng - chúng rất dễ gỡ sau khi in xong.

Hướng dẫn lắp đặt

1. Tháo linh kiện gốc đã hỏng (cẩn thận đừng làm hỏng dây cáp) và giữ lại ốc vít.
2. Làm sạch phần nhựa thừa còn sót lại trong khe headband.
3. Căn chỉnh linh kiện mới và ấn vào cho đến khi nghe tiếng “tách” vào đúng vị trí.
4. Nhẹ nhàng đặt ốc vít ban đầu vào và siết chặt lại.
