Khung gắn Rack 10 inch cho hai Raspberry Pi với DeskPi KL-P24

Khung gắn Rack 10 inch in 3D cho hai Raspberry Pi

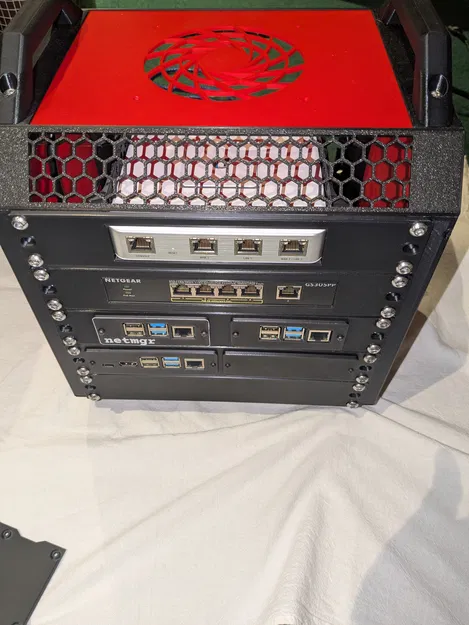

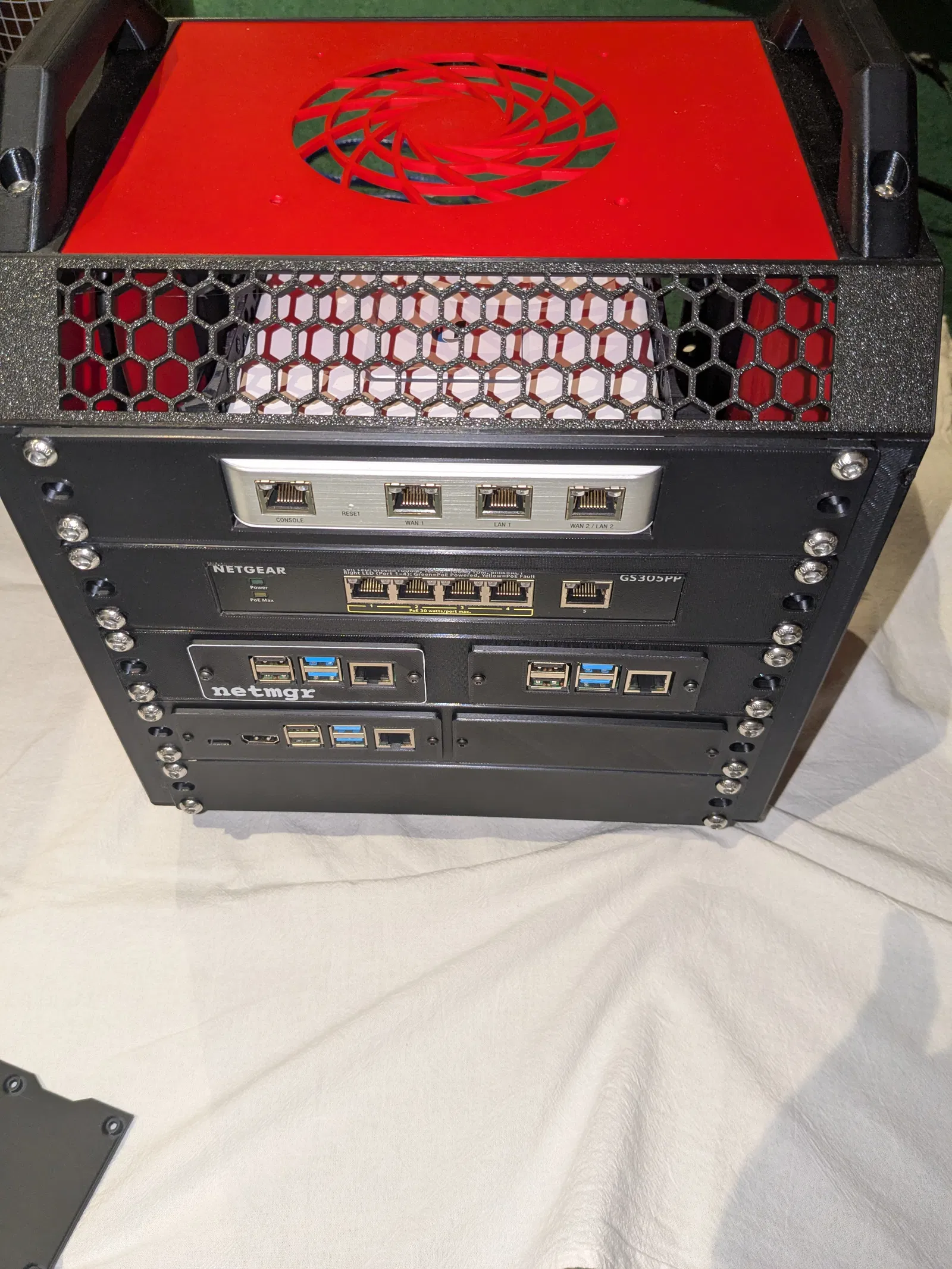

Trong dự án thiết lập hệ thống mạng cho lớp học, mình đang tự in các bộ rack 10 inch để các bạn học viên có thể cấu hình và thử nghiệm mạng thực tế. Không gì giúp nắm vững kiến thức bằng việc tự tay lắp ráp và vận hành hệ thống của riêng mình.

Thiết lập Rack:

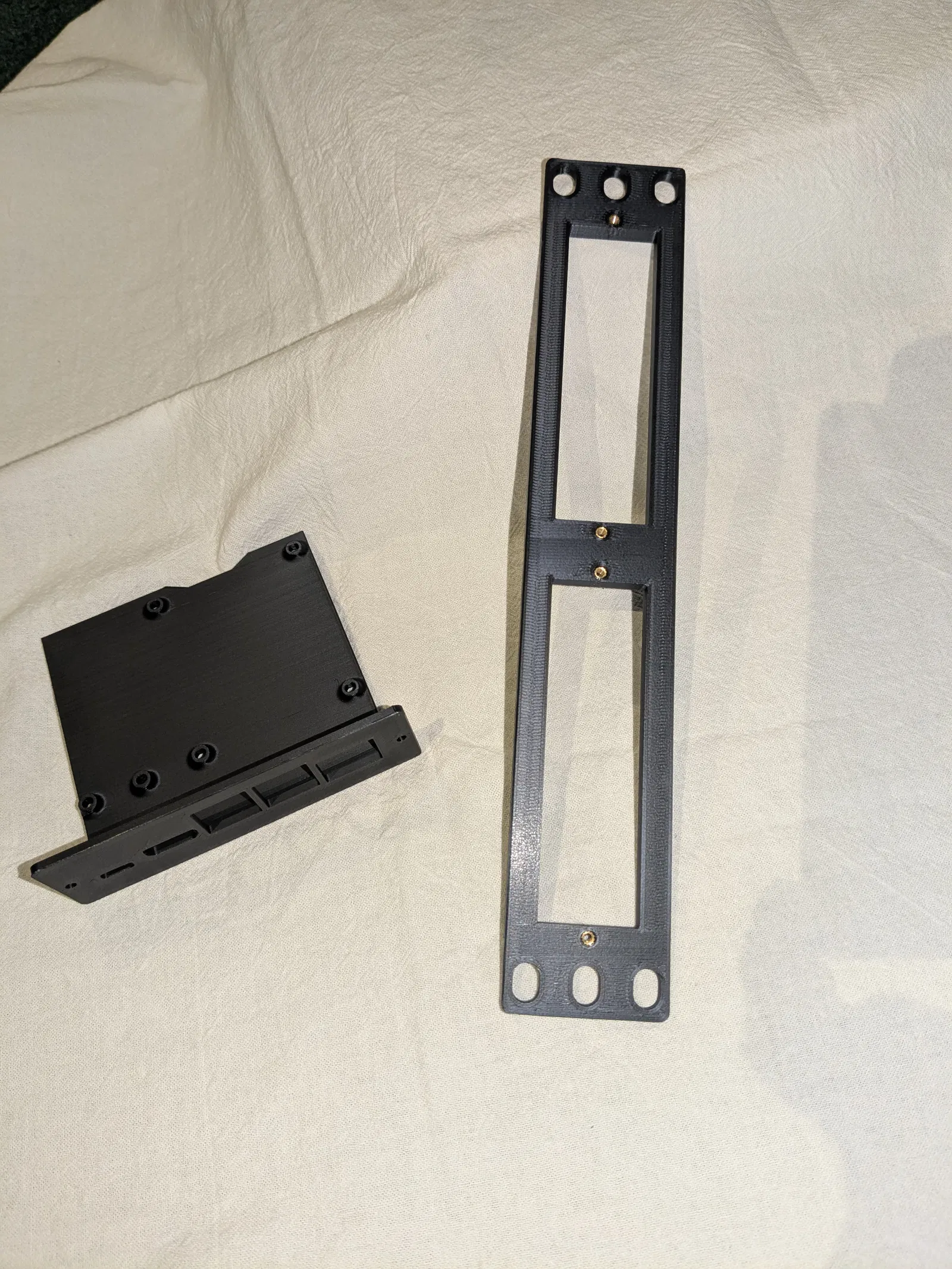

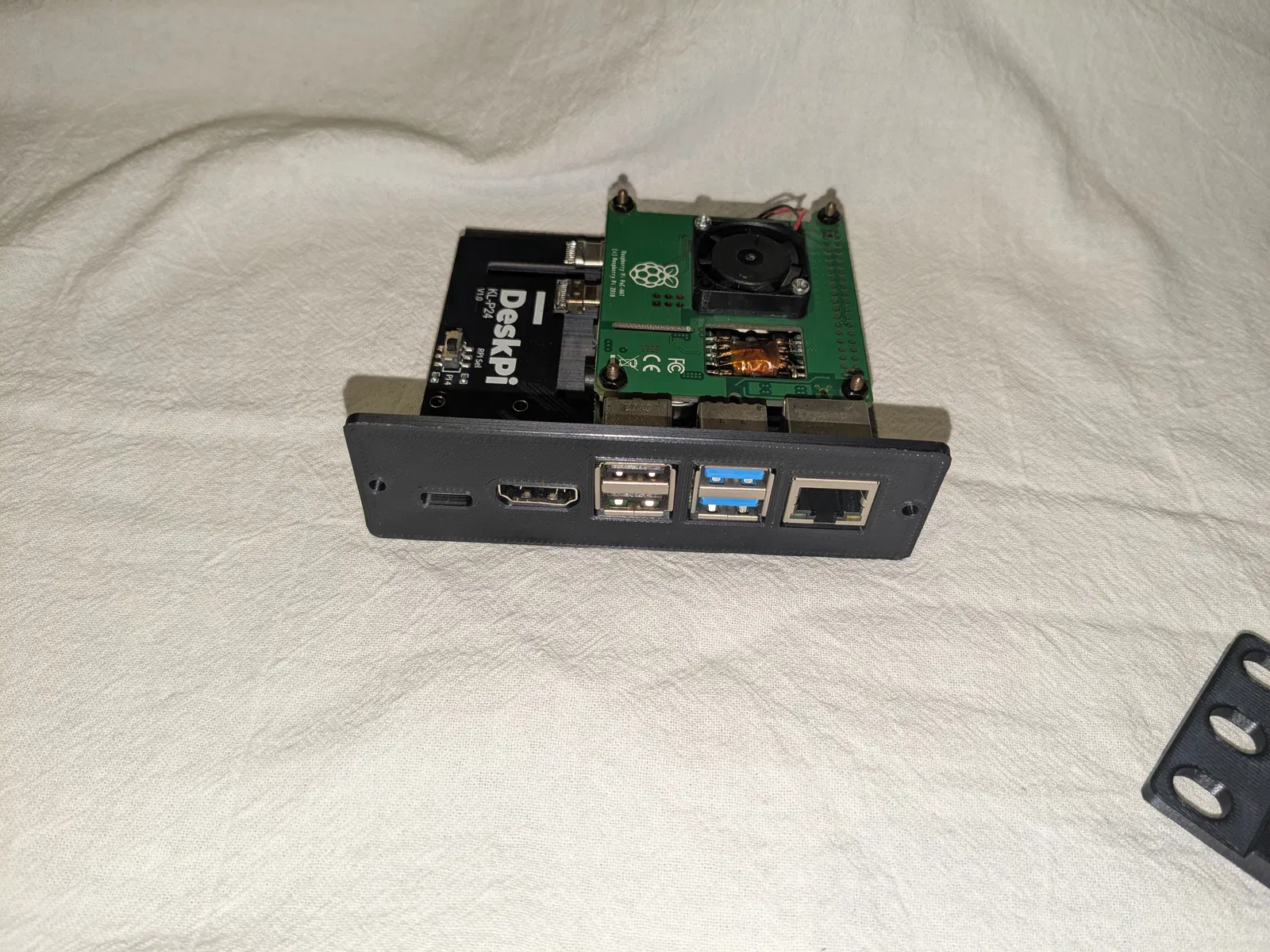

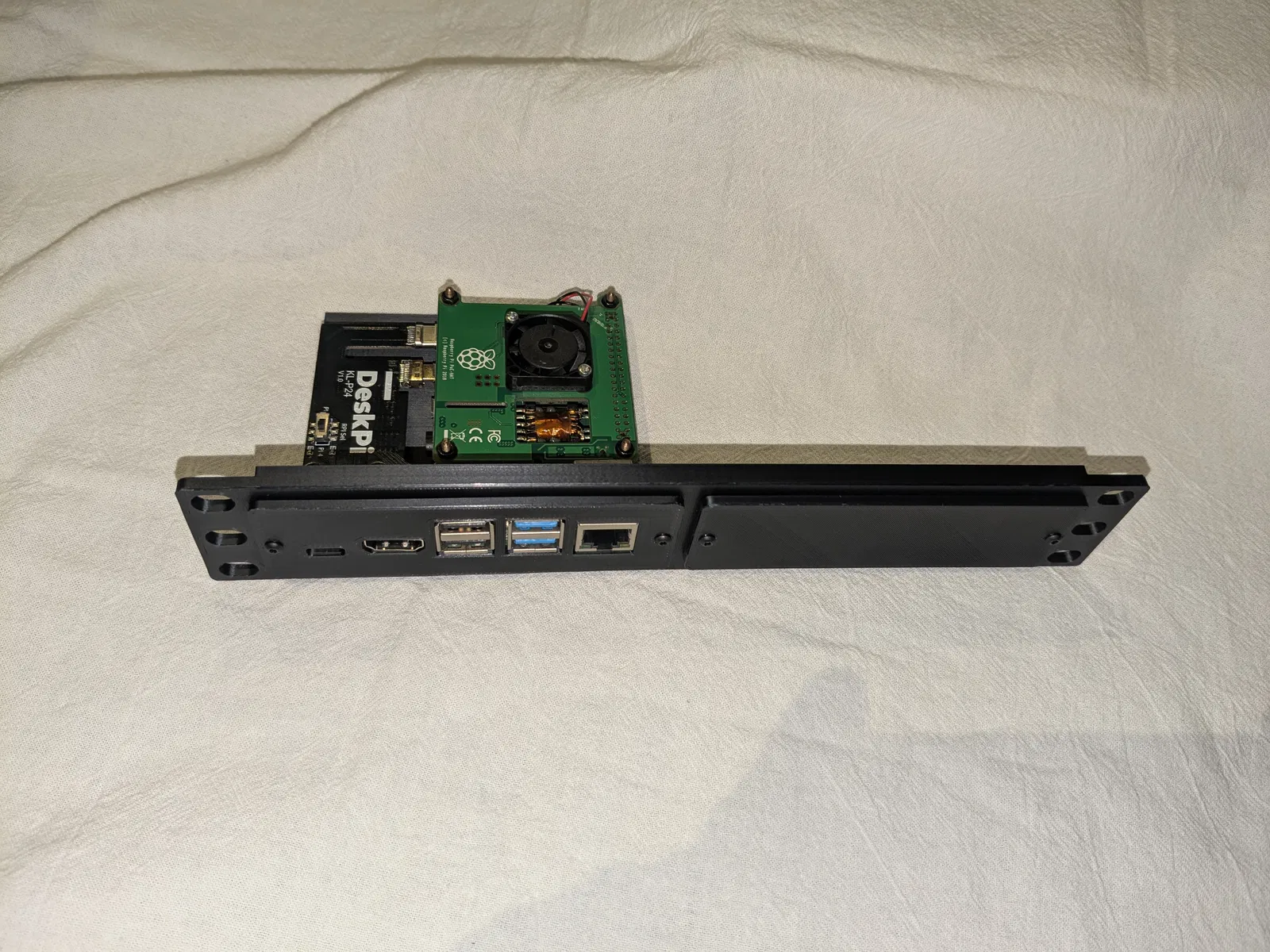

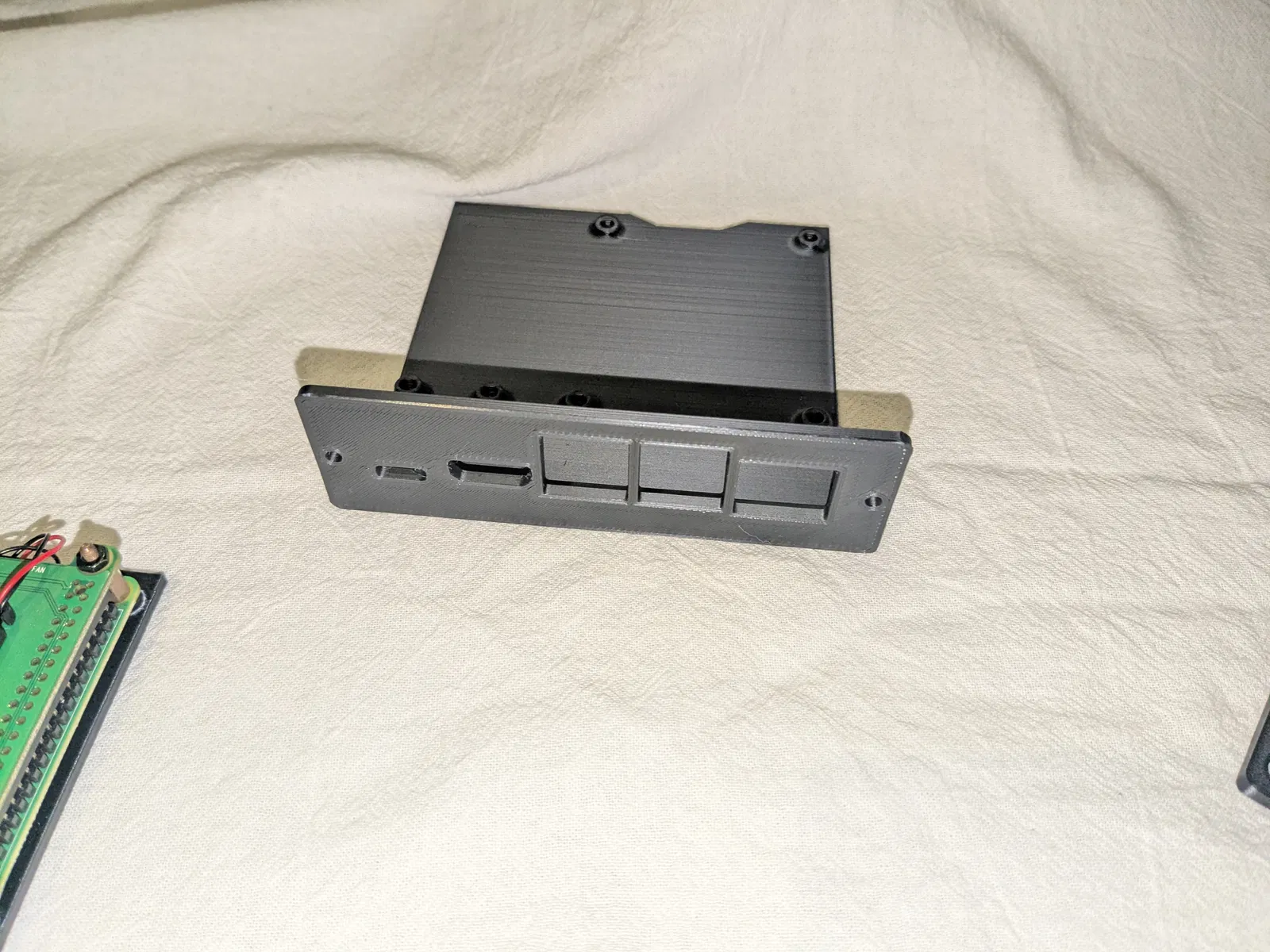

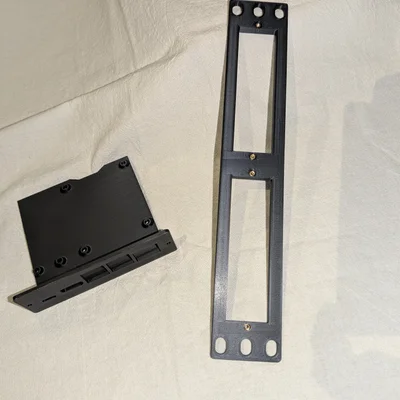

Khung gắn này có thể chứa hai Raspberry Pi, sử dụng kèm DeskPi LK-P24 và POE hat. Thiết kế này hỗ trợ tốt cho Raspberry Pi 4.

Mình dựa trên thiết kế gốc là LabRax 10" Server Rack (5U). Bạn có thể xem mô hình gốc tại đây: LabRax 10" Server Rack. Tuy nhiên, vì phần Horizontal+Edge+Solid hơi quá khổ so với bàn in của máy Prusa MK4(s), nên mình đã nhờ hỗ trợ in vài chi tiết ở ngoài. Cảm ơn con trai của một người bạn đã giúp mình in những bộ phận này nhé!

Mẹo khi in:
Để có kết quả tốt nhất, bạn hãy đặt mặt phẳng của khung rack úp xuống bàn in, thêm support cho phần "nắp trên" để đảm bảo độ cứng cáp và ổn định. Dưới đây là cài đặt slicer mình khuyên dùng:

• Vertical Shells:
  • Perimeters: 3
• Horizontal Shells:
  • Solid Layers: 5 lớp trên, 5 lớp dưới

Độ tương thích:
Dù mình dựa trên thiết kế LabRax, nhưng các linh kiện mình tạo ra hoàn toàn tương thích với mọi loại rack 10 inch tiêu chuẩn, giúp bạn linh hoạt hơn trong các dự án khác.
