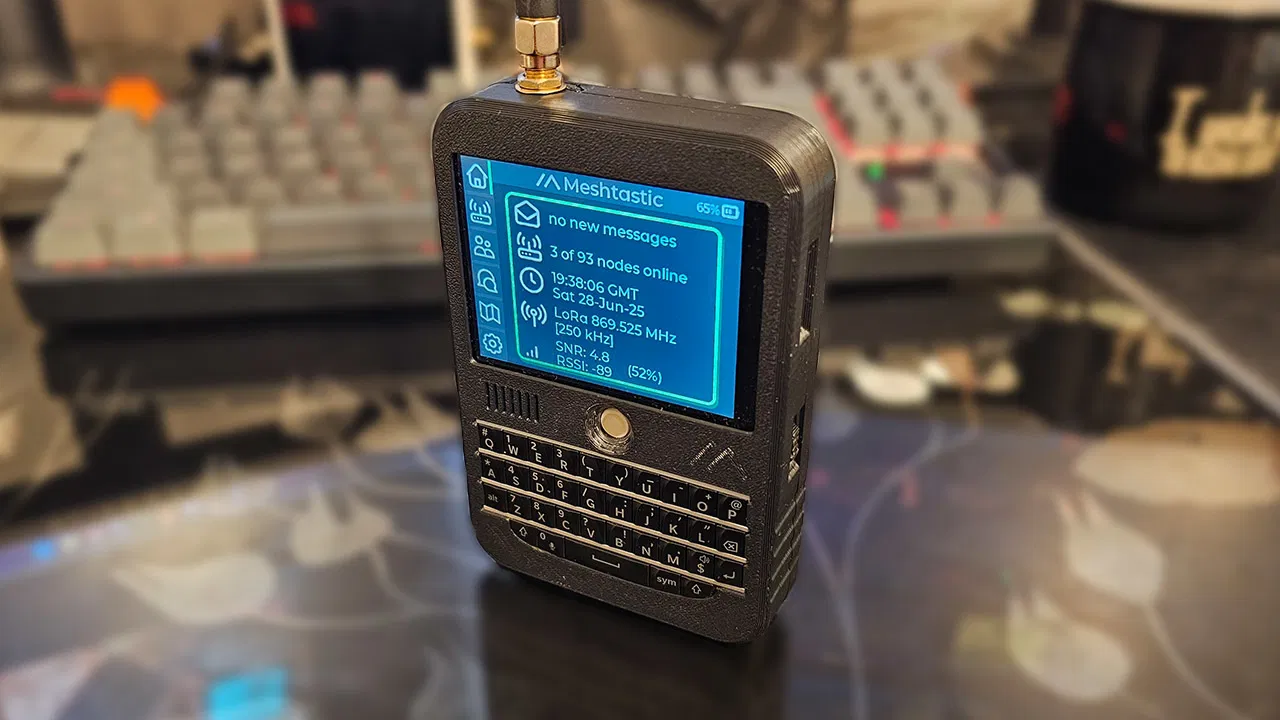

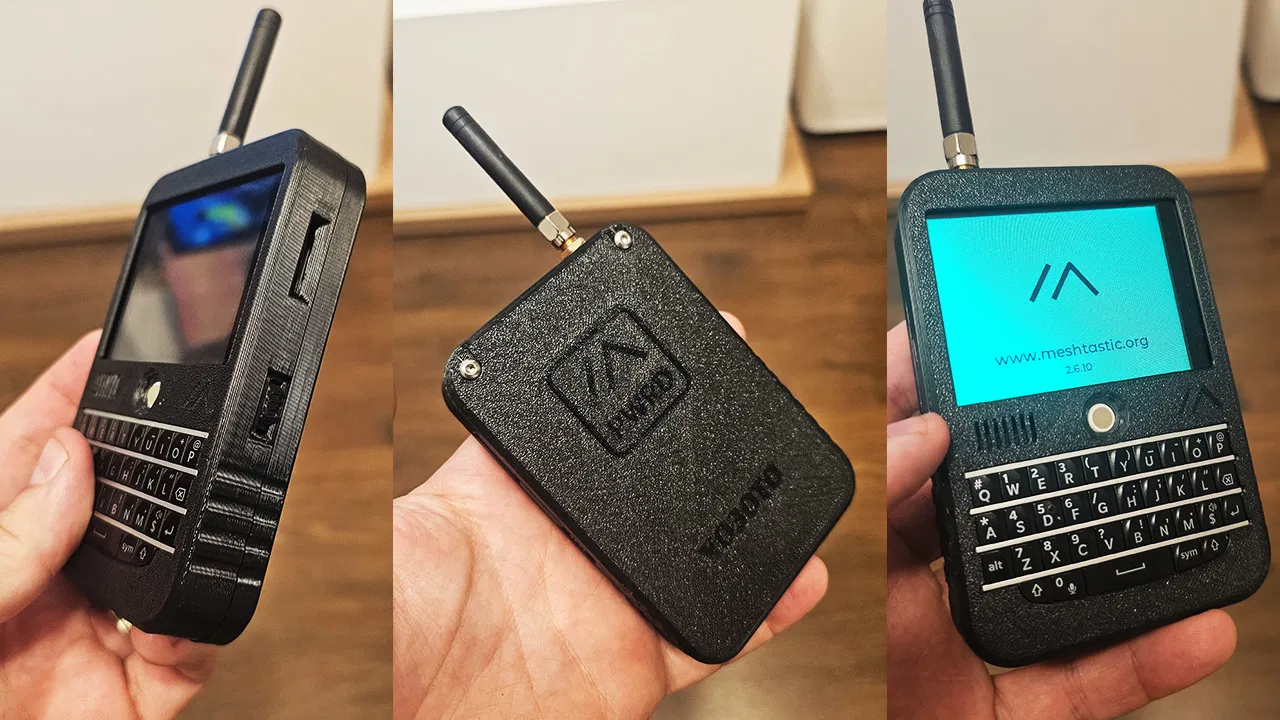

Vỏ máy LilyGO T-Deck thiết kế khít

Mục tiêu chính của thiết kế này là giúp máy có thể đứng thẳng trên mặt bàn. Thứ hai, mình muốn thiết kế trông cân đối hơn (bản T-Deck mặc định có màn hình, bàn phím và trackpad bị lệch nhìn khá lộn xộn). Mình cũng không thích phần nhựa trong suốt quanh trackpad với cái miếng dán trông hơi kỳ cục bên dưới.

Mình có đính kèm các file thiết kế Fusion 360, nhưng lưu ý là chúng hơi lộn xộn một chút nhé. Mình dựa trên các file .step từ LilyGO cung cấp và phải tùy chỉnh khá nhiều để mọi thứ hoạt động và khớp với nhau.

Thiết kế này mình dành cho loại pin Samsung chính hãng (mã GH82-28813A), NHƯNG các bạn có thể cắt bỏ các ngàm giữ pin để lắp bất kỳ loại pin nào vừa vặn. Viên pin mình dùng có kích thước 65x87x5 mm. Nếu bạn định mua loại pin này thì hãy cẩn thận vì nó đi kèm cáp flex phẳng, bạn sẽ phải cắt bớt và hàn dây vào. Đừng để gây cháy nổ nhé..

Đây là mẫu vỏ có dung sai rất khít. Tùy vào độ chính xác của máy in, có thể bạn sẽ cần mài bớt 0.1-0.2mm ở một vài vị trí để lắp vừa mọi linh kiện.

LƯU Ý! Vỏ này yêu cầu bạn phải tháo rời bàn phím ra khỏi khung nhựa trong suốt. Điều này có nghĩa là bạn cần khéo léo xử lý phần cáp flex nối từ bàn phím. Đừng tác động mạnh vì cáp rất dễ gãy nếu bị bẻ ngược. Bạn có thể dùng cồn isopropyl để làm bong lớp băng dính hai mặt, nó không dính quá chặt đâu.

Phụ kiện cần thiết:

2 ốc vít M3

2 miếng chèn ren (threaded inserts) M3

1 đầu nối SMA với dây pigtail U.FL (IPEX) dài ít nhất 80mm

1 viên pin
