Đầu phun nước dòng chảy tầng cho vòi vườn (mk2)

Các phiên bản

Giới thiệu

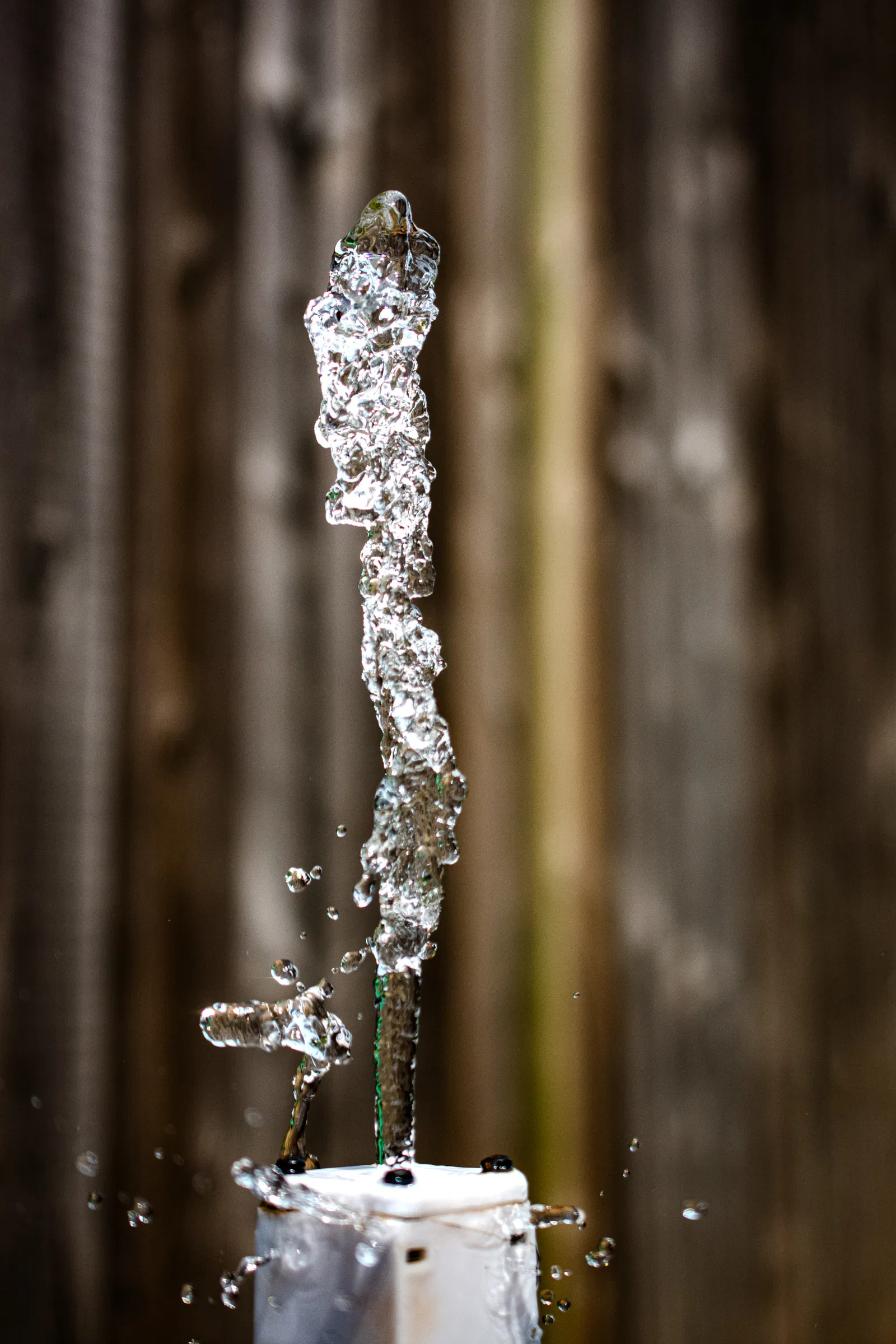

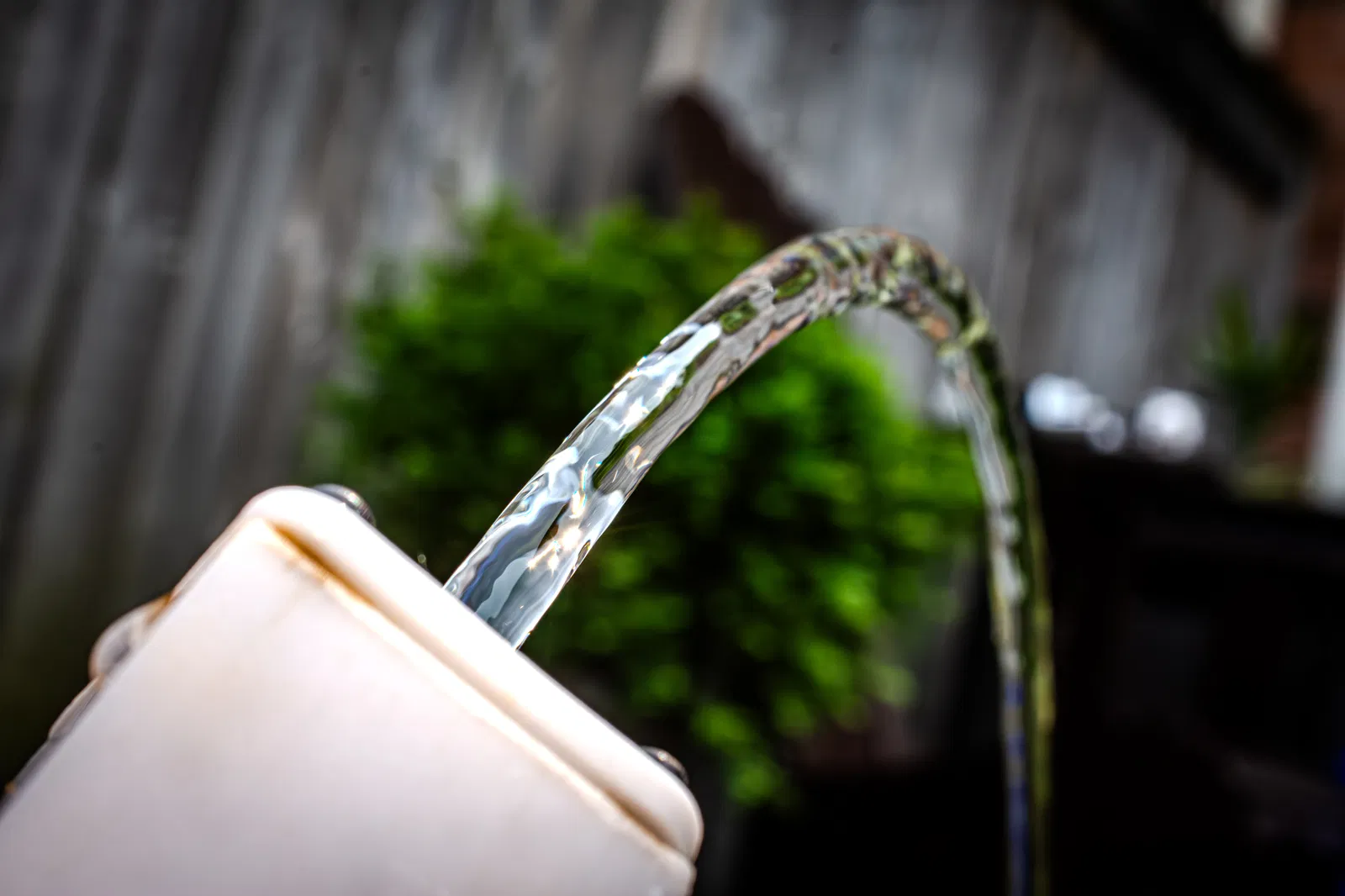

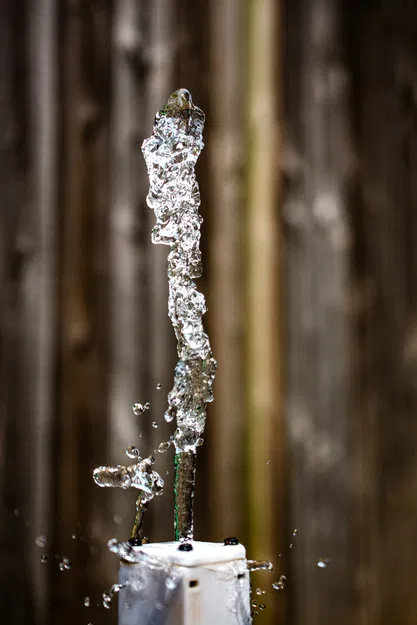

Cũng giống như bao người hay lướt YouTube đêm khuya, mình đã bị mê hoặc bởi những tia nước trong vắt như "thanh thủy tinh" chảy ra từ các đầu phun dòng chảy tầng (laminar flow). Nhờ công nghệ in 3D—và khả năng chia sẻ file với những người lạ ở tận nửa kia bán cầu—mình đã tự hỏi: Liệu mình có thể bỏ qua việc chạy đi tìm đồ ở tiệm kim khí và tự in lấy một cái đầu phun chỉ trong một lần in không?

của mình, lấy cảm hứng từ “Ultimate Laminar Flow Nozzle” của Jarom trên kênh The King of Random và sau đó được giới thiệu trên Prusa Live #26, đã gần như hoàn hảo. Nó thực sự tạo ra dòng chảy tầng, nhưng chỉ ở tốc độ thấp và vẫn cần một đống ốc vít, gioăng cao su và các linh kiện ống nước rời rạc dễ bị rò rỉ.

Đây là phiên bản làm lại. Thiết kế này là dạng print-in-place (in liền khối) thực thụ: chỉ cần đưa file vào slicer, nhấn Print rồi đi pha cà phê thôi. Không cần lục lọi nhà xe tìm ốc vít, không cần mò mẫm tìm phụ kiện, và chắc chắn không cần bó hàng trăm cái ống hút lại với nhau. Chỉ một lần in, một lần hoàn thiện, là bạn có ngay tia nước như thủy tinh.

Những cải tiến chính từ mk1 –

• Thân hình vuông (bây giờ là hình ngũ giác trong bản mk2.2)
  • Dung tích bên trong lớn hơn – so với hình trụ cùng kích thước
  • In nằm ngang – giúp giảm chiều cao Z và nước chảy theo đường layer, giảm sự nhiễu loạn
• Các ống lục giác trong Giai đoạn làm thẳng dòng (Straightener Stage)
  • Lưới lục giác "nén" thay thế cho mảng hình trụ ban đầu:
    • Tự tạo support ở góc 45°—không cần overhang quá dốc
    • Cung cấp tỷ lệ làm thẳng L/D > 40 cần thiết cho dòng chảy trong vắt

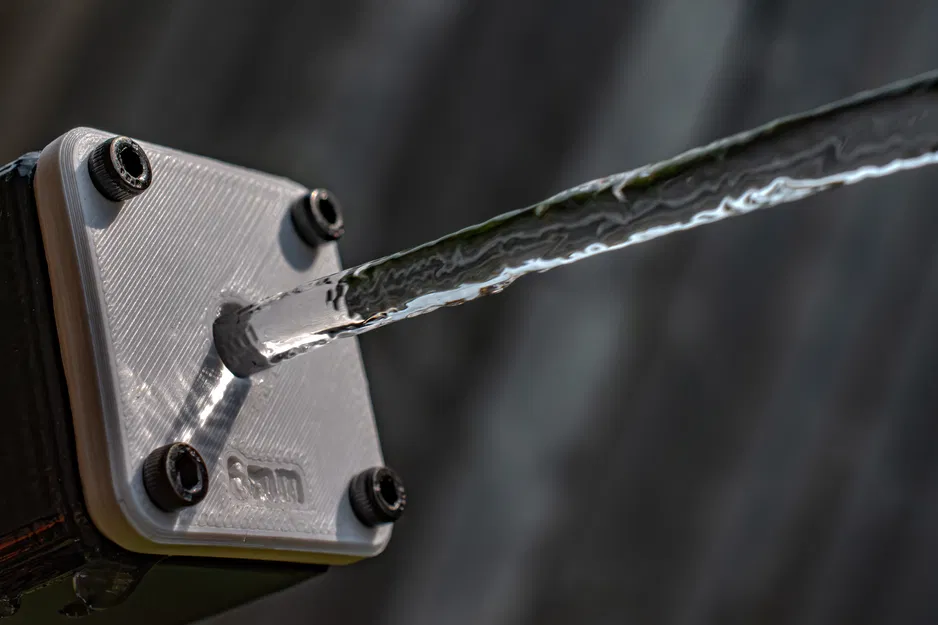

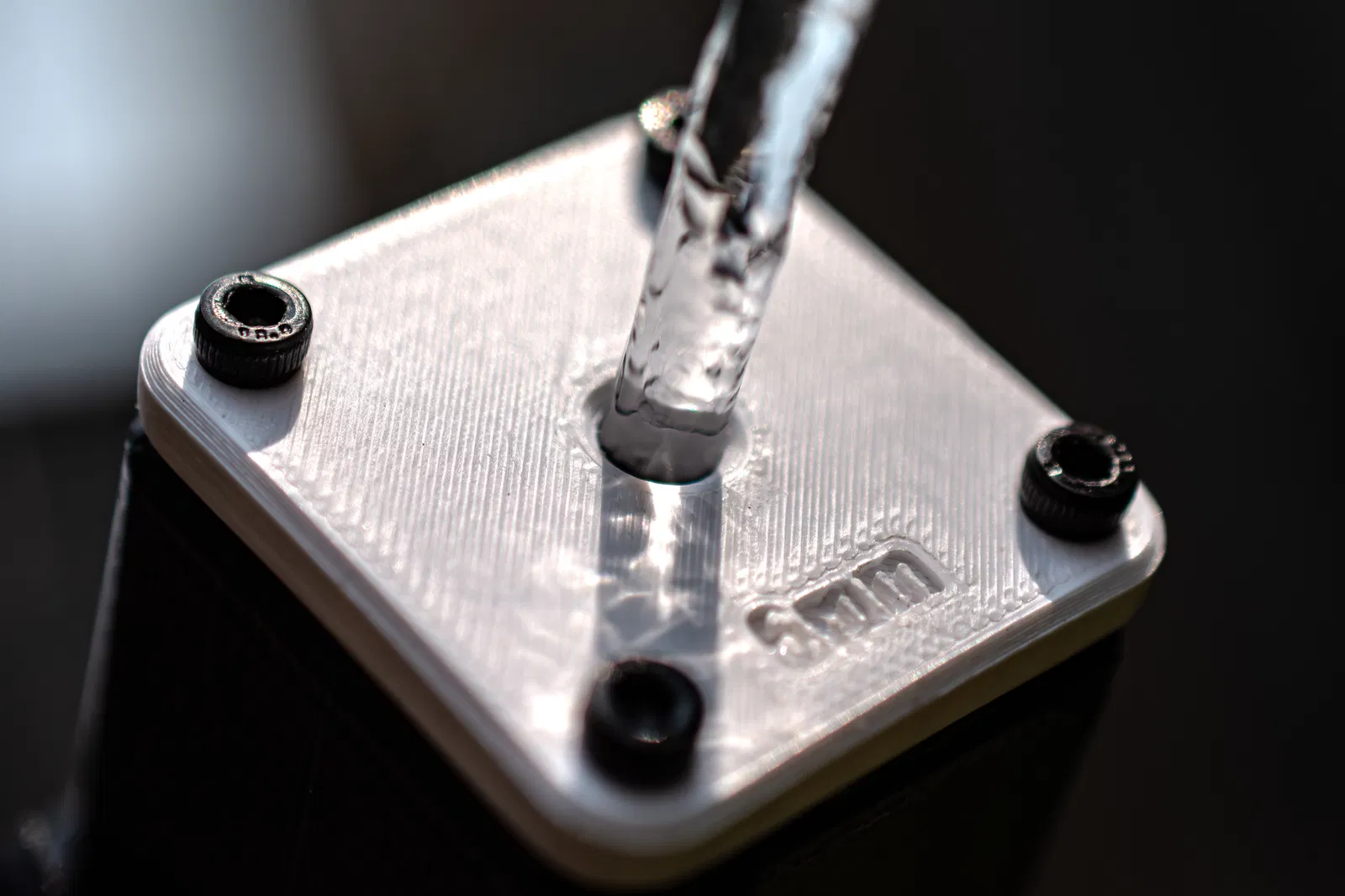

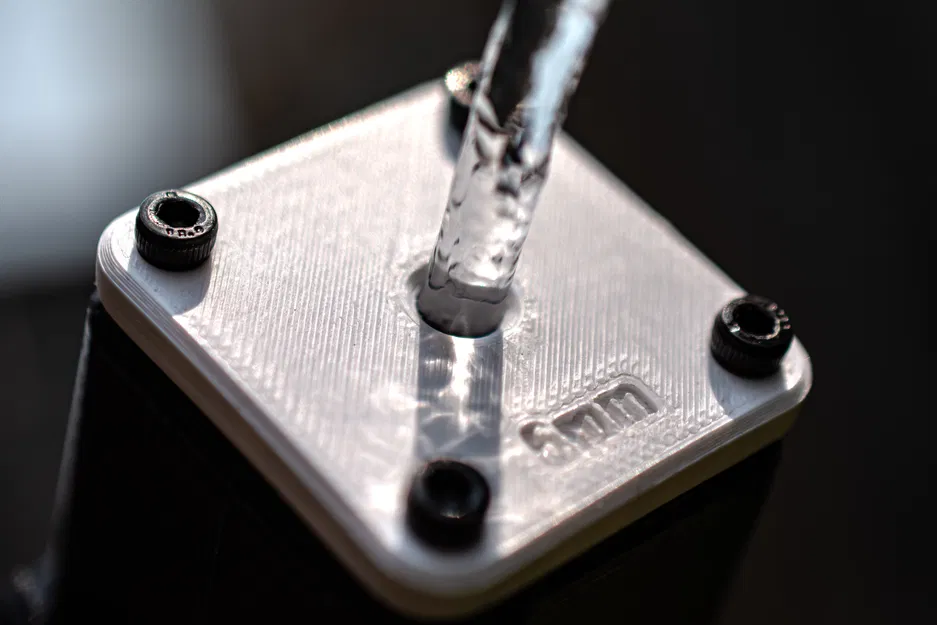

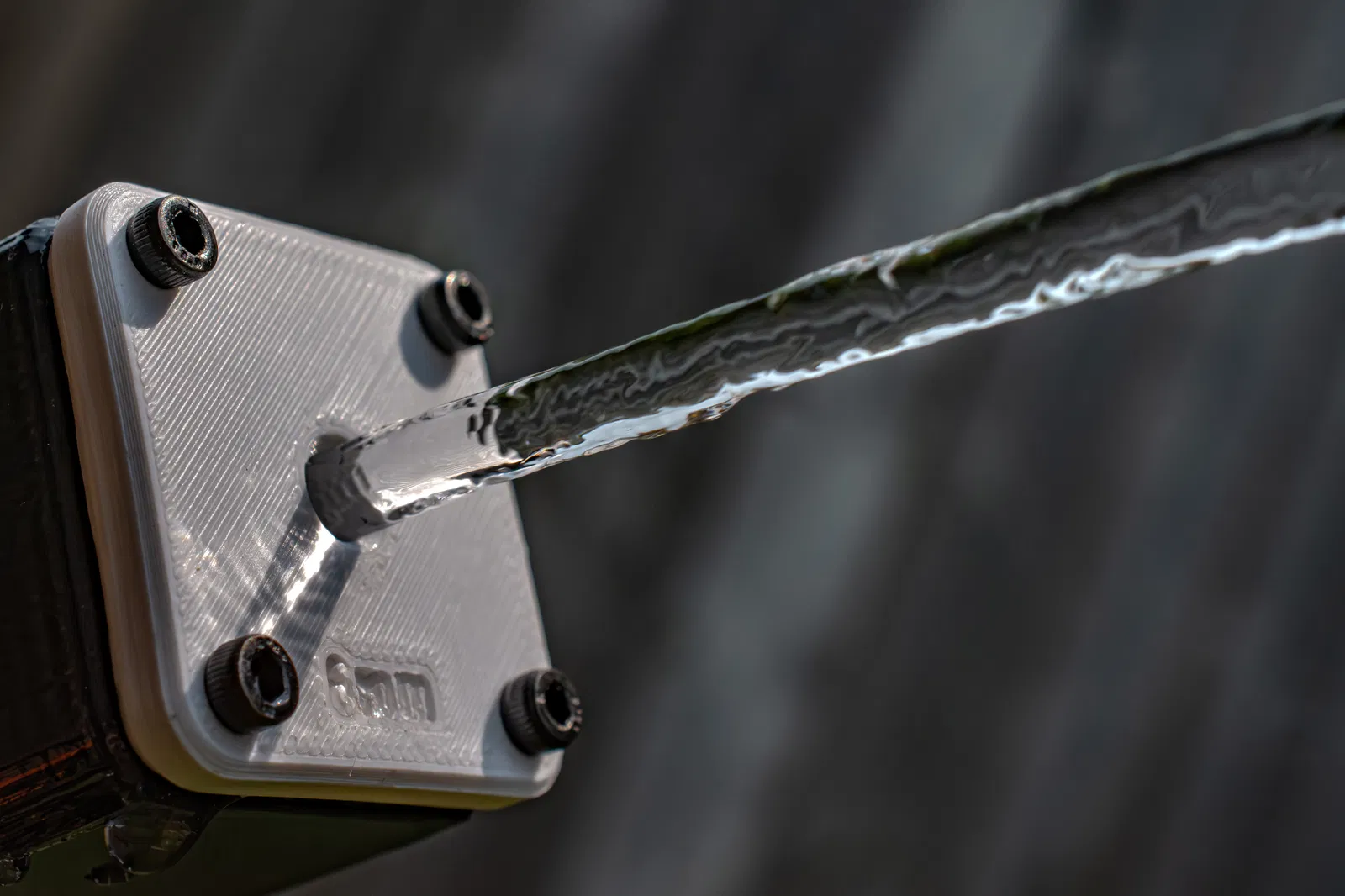

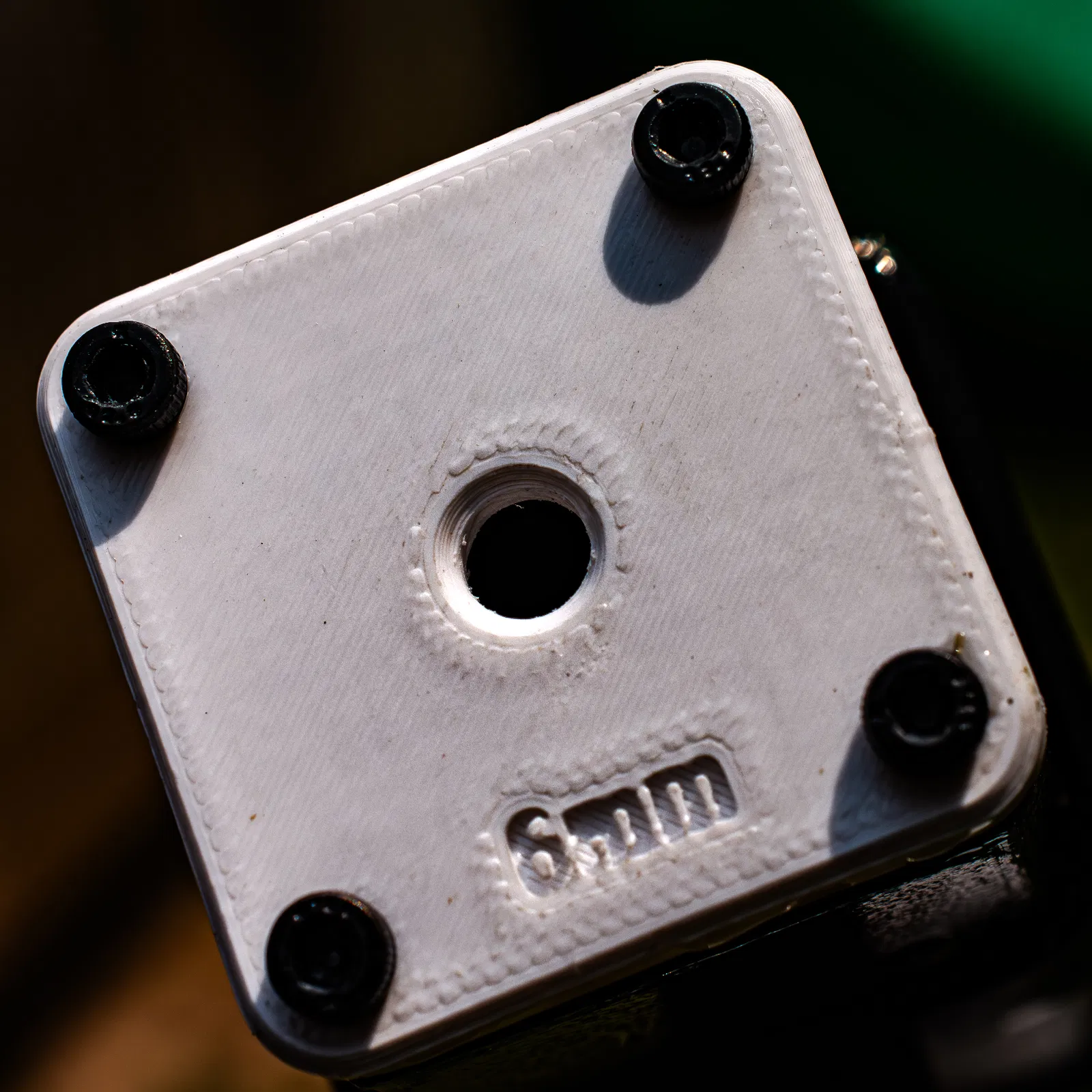

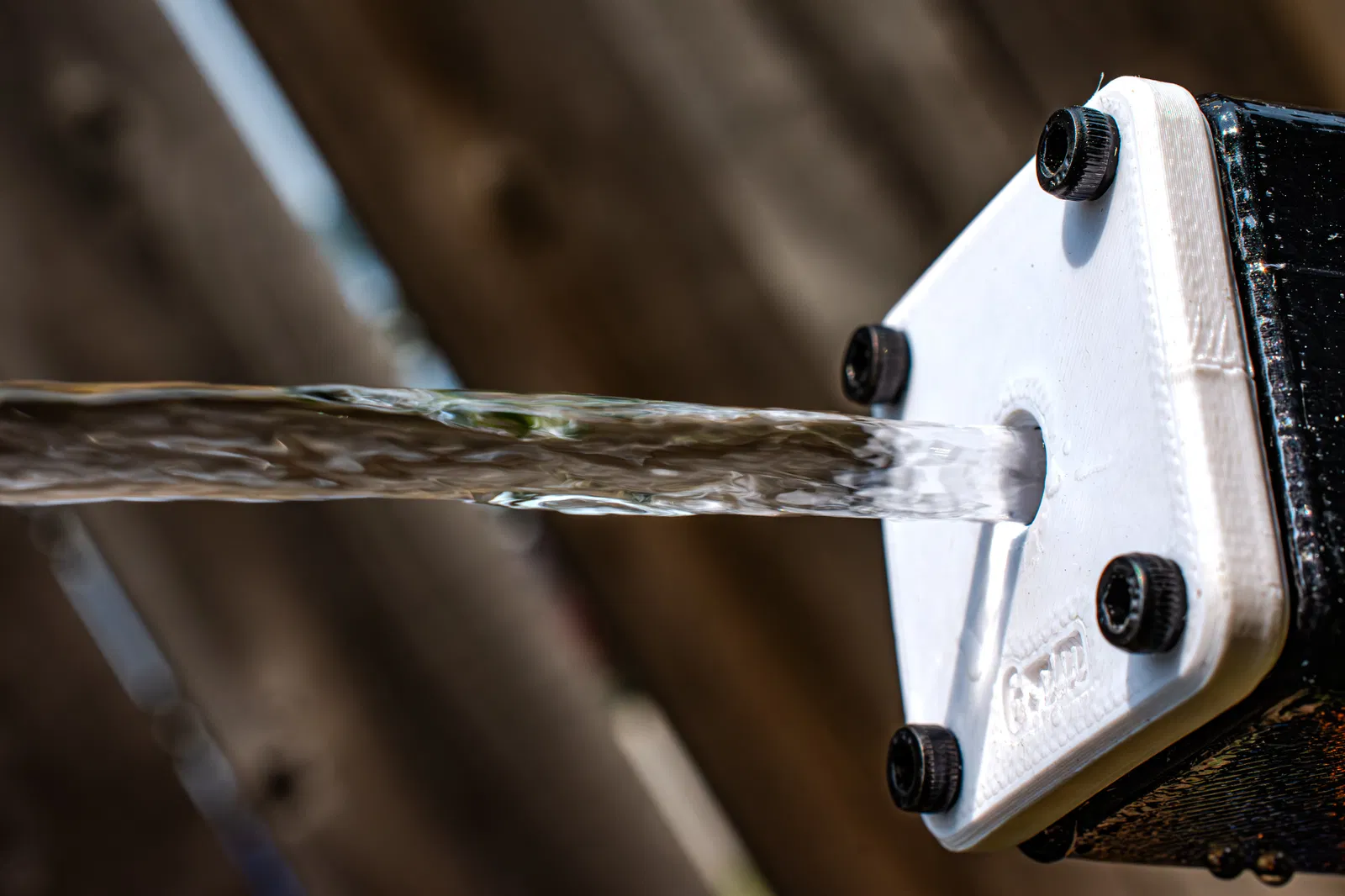

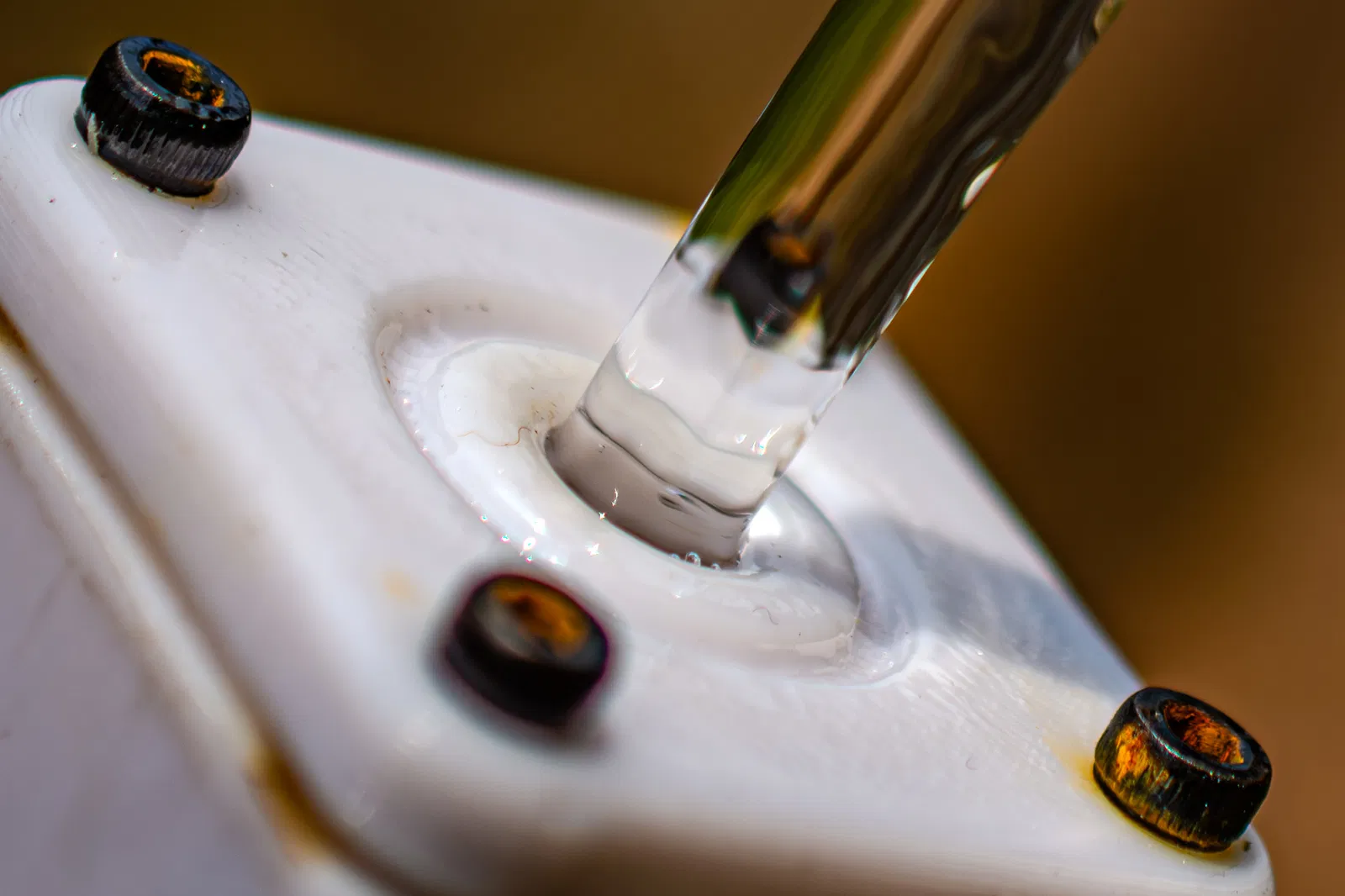

• Các thấu kính đầu ra có thể thay thế
  • Hệ thống "lens" mô-đun cho phép bạn thử nghiệm với các đường kính tia nước, vật liệu và bề mặt hoàn thiện khác nhau
  • Bao gồm các insert 6 mm, 7 mm và 8 mm

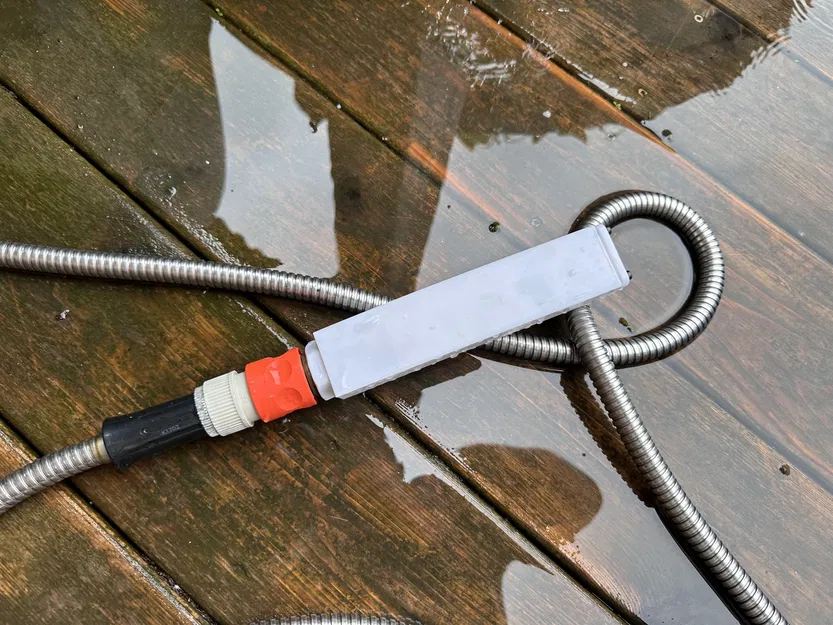

Phiên bản mk2.2 “fat”

Phát hành 14/06/2025

• Giữ kích thước nhỏ gọn hơn nhưng tăng thời gian in so với mk2.0 / mk2.1
• Không dùng ốc vít!
• Thân lục giác để giảm overhang và hỗ trợ thiết kế in đơn khối
• Tăng chiều rộng, giảm chiều dài - gọi là bản "béo" (fat)
  • Hỗ trợ áp suất đồng đều
• Kết quả thử nghiệm ban đầu cho thấy dòng chảy tầng vượt trội hơn hẳn so với 2.0 / 2.1 và rất khuyến khích các bạn nên chọn phiên bản này để in

Phiên bản mk2.1

Phát hành 13/06/2025

Mang một vài cải tiến từ trở lại mk2

• Loại bỏ phần côn về phía đầu ra
• Không cần support

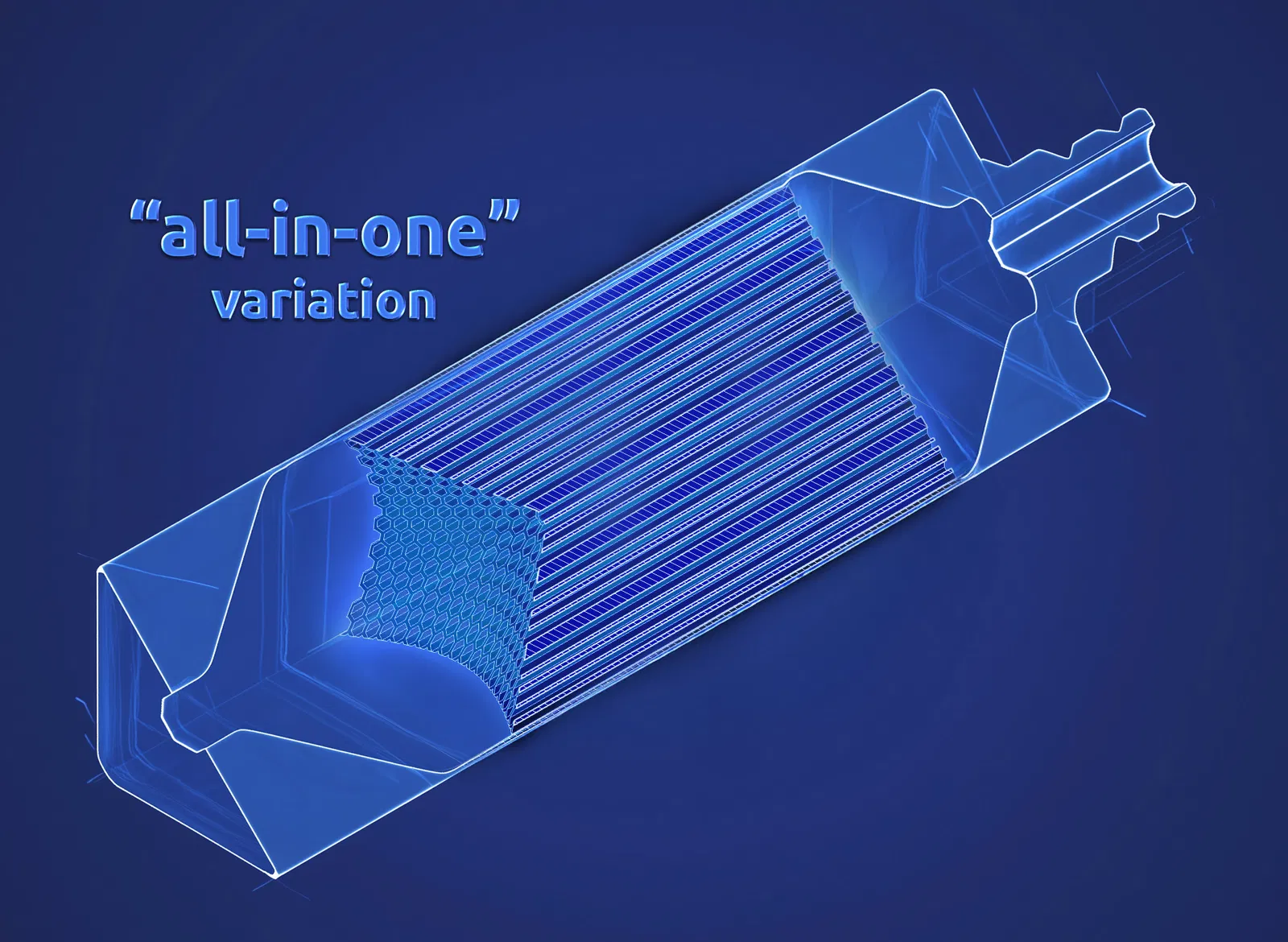

• Tích hợp sẵn giai đoạn khuếch tán (Diffuser Stage) để in kèm (được giới thiệu ở v2-beta)
• Giới thiệu lại các thấu kính có thể thay thế

Phiên bản mk2.0

Vật liệu

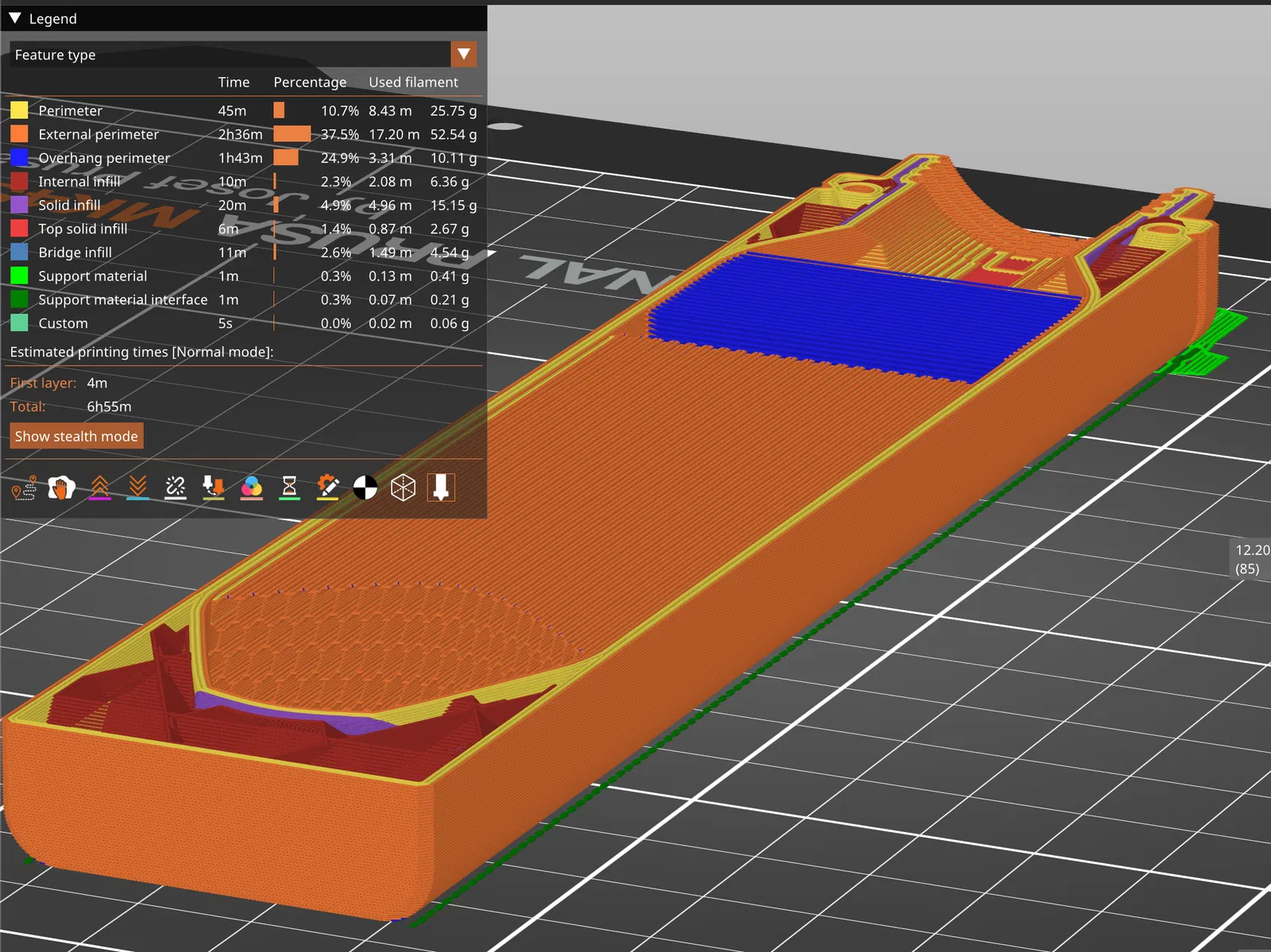

Lưu ý khi in

• Được thiết kế cho đầu phun 0.4mm
  • Khi cắt file (slice), đảm bảo tường của lưới lục giác có độ dày 1 lần đùn (extrusion width)
• Sử dụng infill % cao vì không có nhiều khoảng trống bên trong, điều này giúp tăng độ bền cho các chi tiết như phần gắn vòi nước
• Tăng tốc độ bắc cầu (bridging) so với mặc định nếu không quá trình in sẽ rất lâu
  • Giai đoạn đầu (Settling Stage) sử dụng rất nhiều kỹ thuật bridging, nên nếu có lỗi nhỏ ở đó cũng không quá quan trọng
• Tăng độ kín nước ở chỗ gắn thấu kính
  • Khi chưa lắp thấu kính – hãy bôi một ít keo silicone quanh khu vực giữ thấu kính và mặt sau của thấu kính
    • Để khô theo thời gian quy định trên hướng dẫn sử dụng
