M134 Minigun cho mô hình Lucky 13 / Dummy 13

Chú “13” của bạn đã chán ngấy mấy cây SMG hay AK yếu ớt rồi phải không? Hãy thử ngay khẩu minigun huyền thoại này nhé! Sáu nòng súng xoay liên tục sẽ tạo ra một luồng đạn áp đảo, quét sạch mọi chướng ngại vật trên đường đi.

(Nếu bạn cần thứ gì đó hầm hố hơn nữa? Hãy thử qua mẫu MAAWS nhé!)

EDIT 2: Nhờ sự ủng hộ nhiệt tình dành cho phiên bản “không in được”, mình đã làm thêm phiên bản in hoàn toàn để anh em lắp ráp súng dễ dàng hơn trước nhiều. (Không còn cảnh phải tự chế nòng bằng sợi nhựa nữa nha).

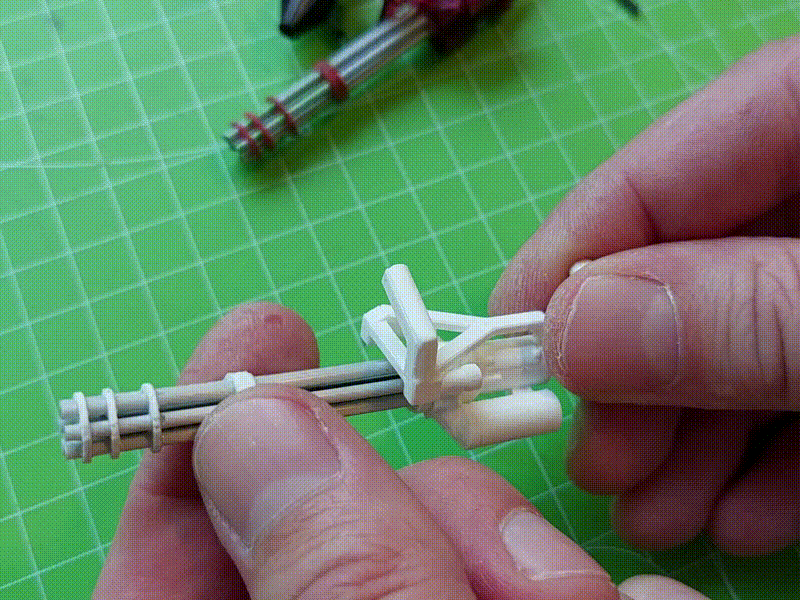

EDIT: Đã có Revision 2 - dễ in hơn, dễ lắp ráp hơn. (Và vẫn giữ được tính năng xoay nòng, nếu bạn dám thử thách bản thân!)

Lấy cảm hứng từ , mình quyết định thiết kế một khẩu súng vừa vặn với bàn tay của Lucky 13 và trông giống minigun thật nhất có thể.

Thiết kế bám sát nguyên mẫu (như trong phim Predator và Terminator 2). Phiên bản Revision 2 này tuy ít chi tiết hơn một chút nhưng lại chắc chắn và bền hơn nhiều khi chơi.

Nguồn cảm hứng:

• https://propstoreauction.com/lot-details/index/catalog/361/lot/107162
• http://kuba-t1000.com/minigun/index.php?akcja=tutorials_minigun

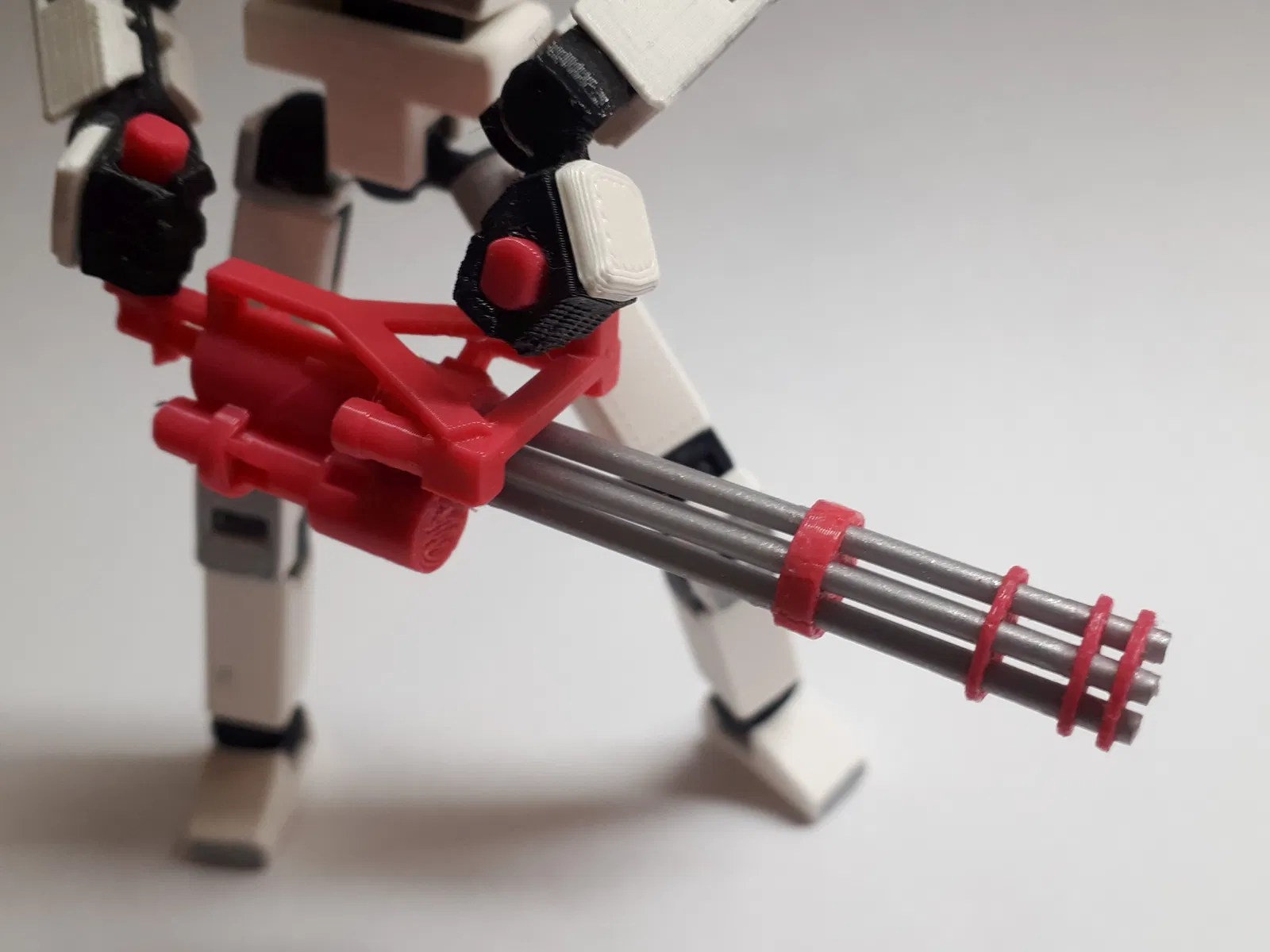

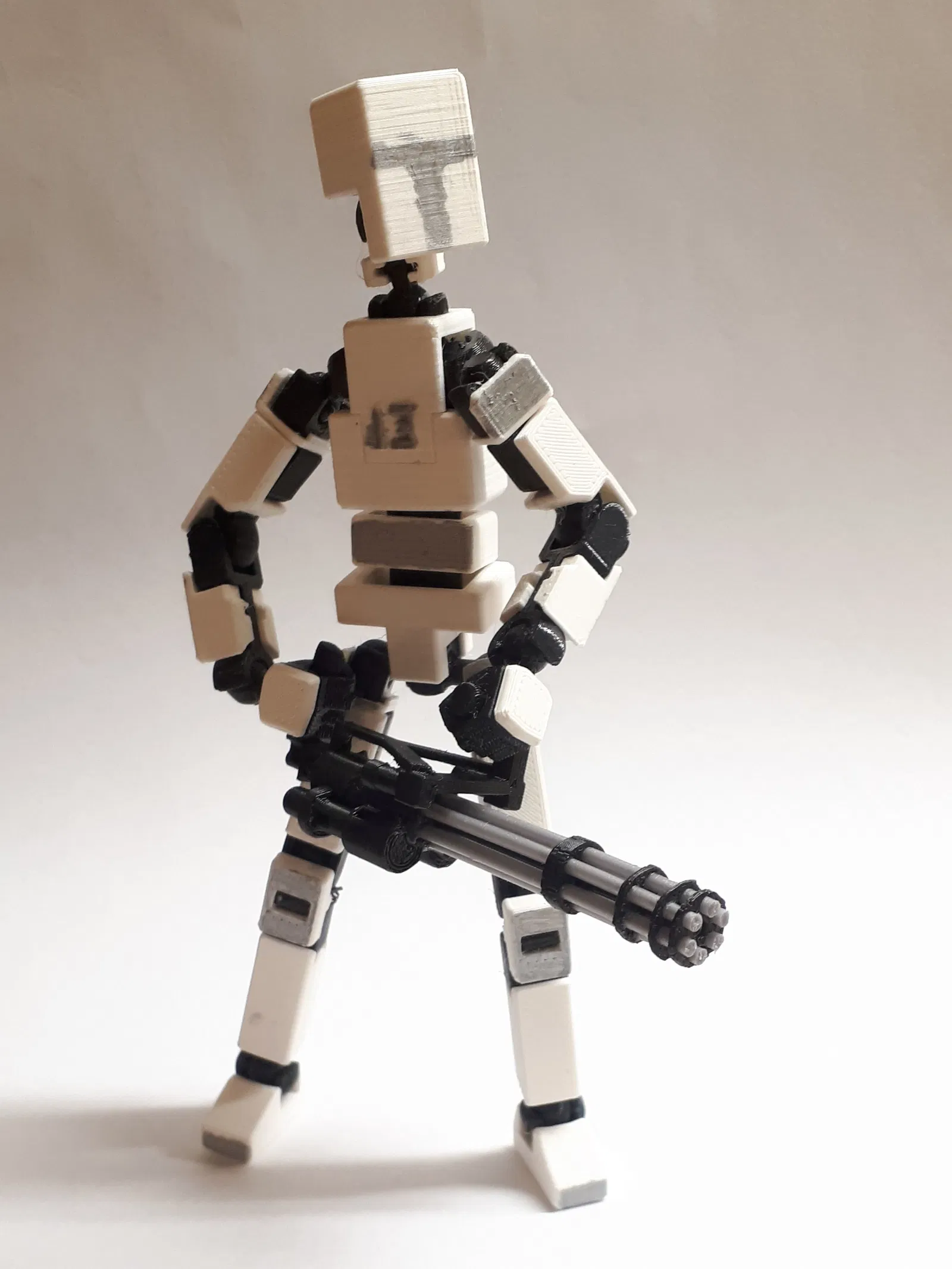

Súng được làm theo tỷ lệ khoảng 1/13. (Người dùng minigun nổi tiếng nhất - T800 - cao 188 cm, trong khi Lucky 13 chỉ cao 14 cm). Kích thước nòng súng vừa khít với sợi nhựa in 1.75 mm luôn nhé.

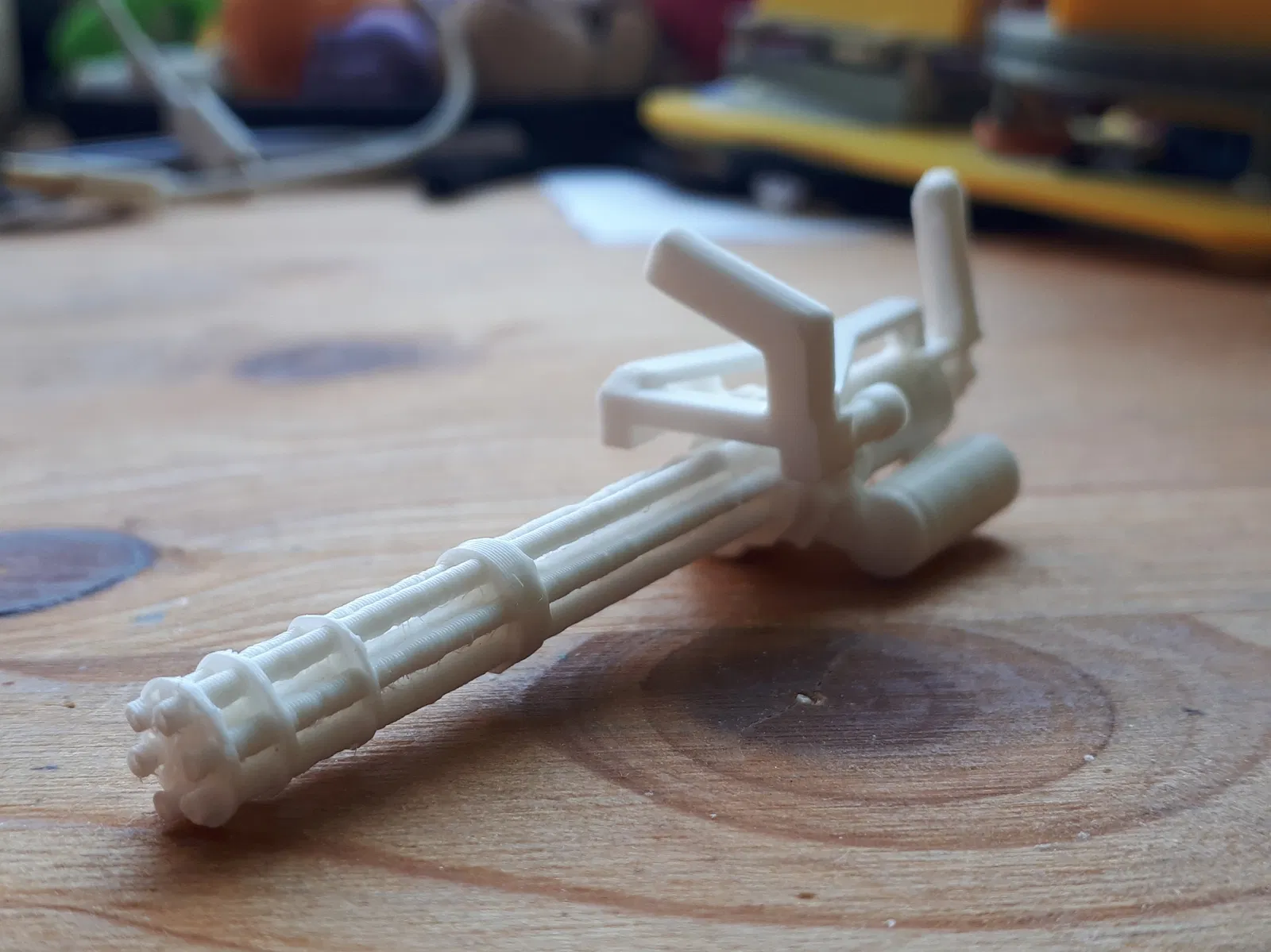

Có hai phiên bản cho bạn chọn - một bản tên là AllInOne với nòng in sẵn, bản còn lại thiên về DIY. Tùy bạn lựa chọn và slice theo ý thích nha.

Hướng dẫn in:

• Chọn phiên bản “!All in One” (lắp ráp nhanh gọn) hoặc bản “DIY” (khó hơn một chút nhưng có tùy chọn nòng xoay).
• Mọi thông số đã được cài sẵn trong file .3MF - bao gồm vùng support tùy chỉnh, cài đặt slicer (in tường ngoài trước, ép infill, v.v.).

Nếu bạn tự slice bộ sưu tập của mình:

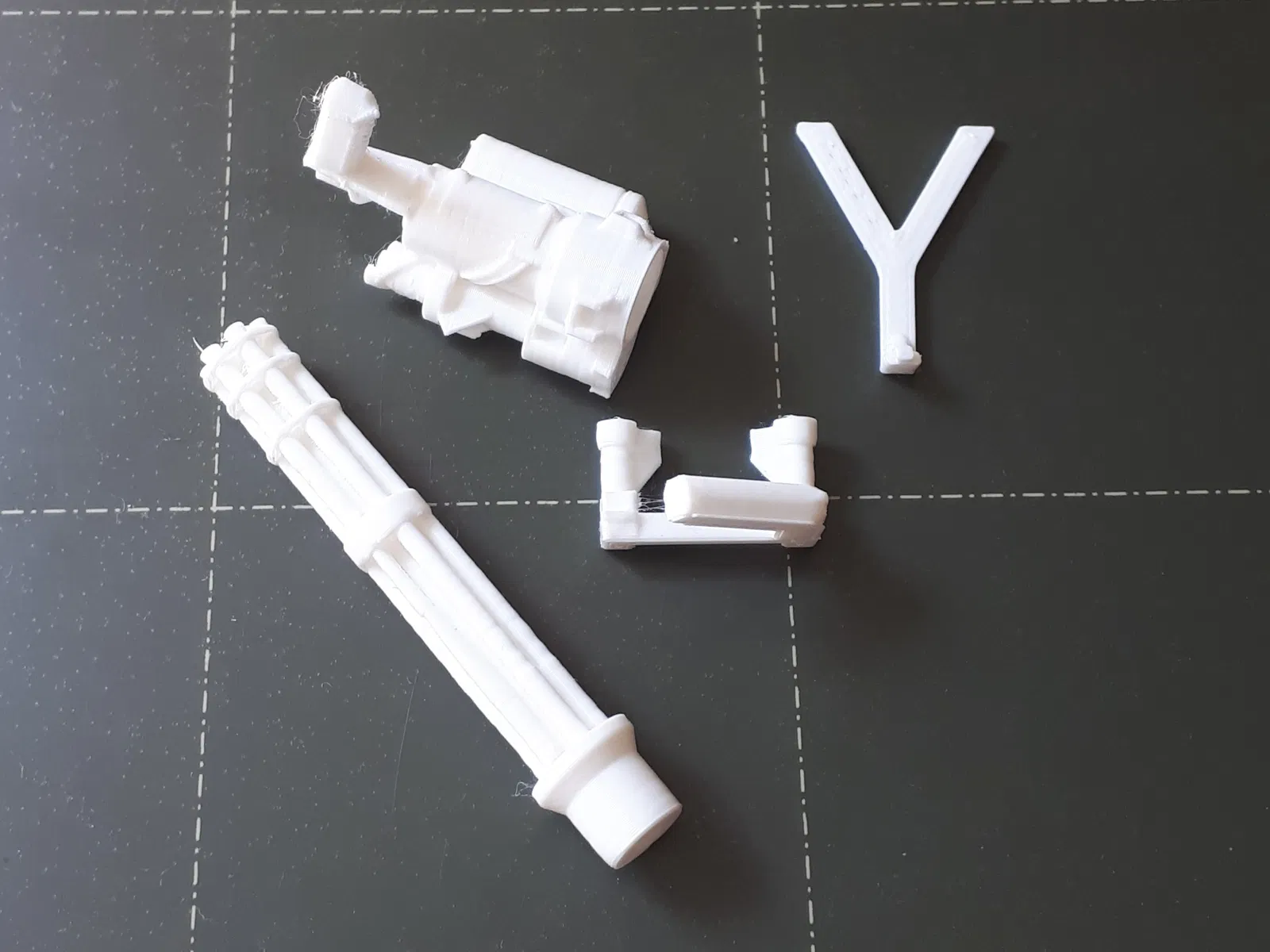

Các file STL cần thiết cho bản “All in One” là: Body, FrontGrip, Yframe, Barrels.

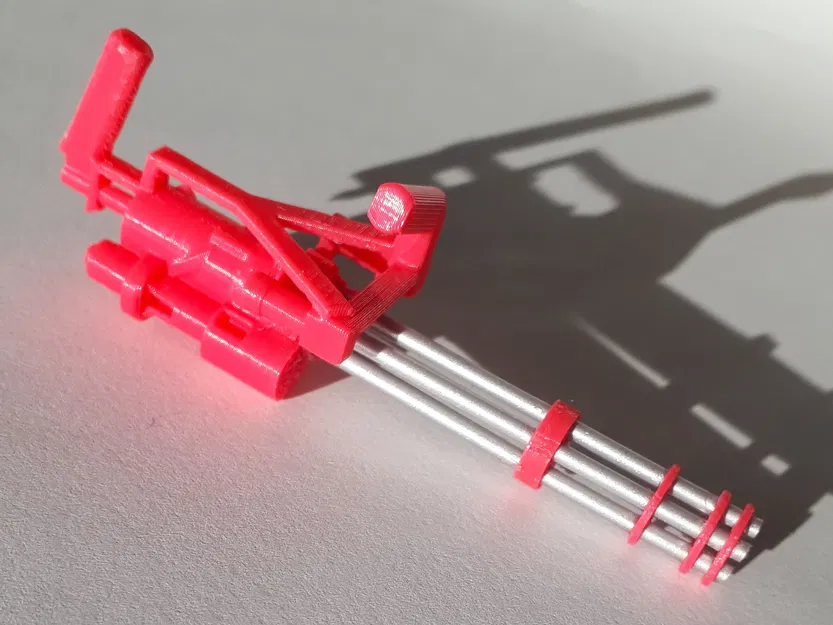

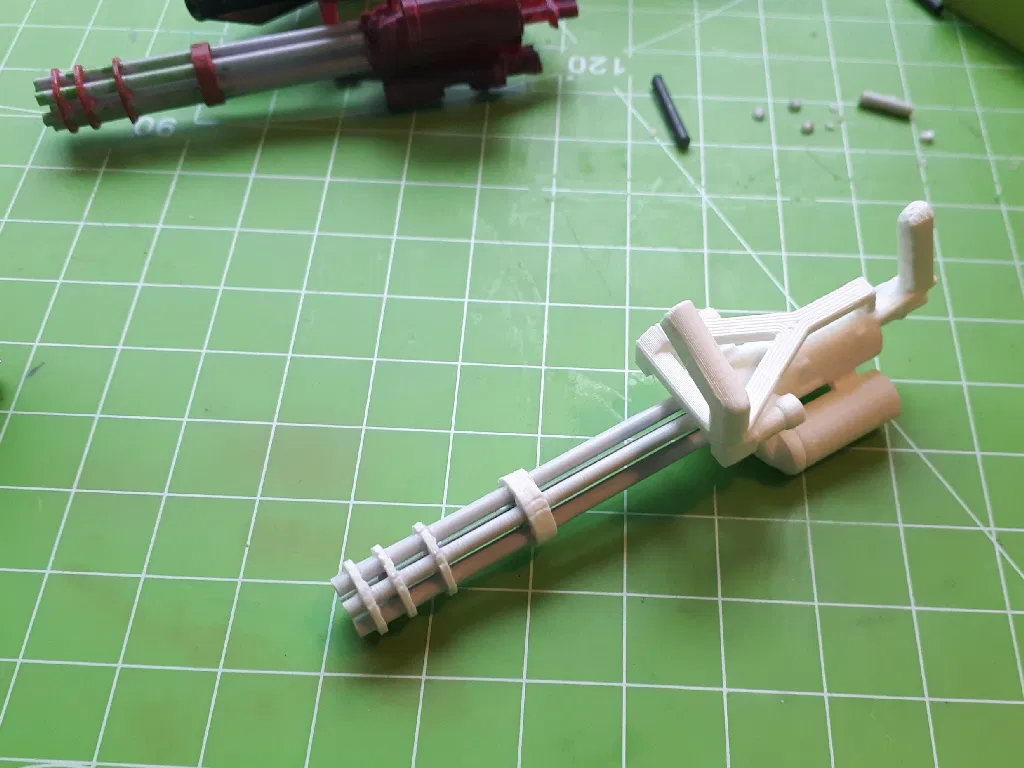

Bản “DIY” cần các file: Body, FrontGrip, Yframe, carousel, discA-5x, discB, stencil. Nòng súng riêng lẻ được làm từ sợi nhựa nắn thẳng.

• Khuyên dùng layer 0.2 mm hoặc 0.15 mm, lớp đầu 0.20 mm, 3 tường (perimeters). Nên để tốc độ lớp đầu là 50% để bám bàn tốt hơn.
• Thân súng nên in dọc, dùng support ở những chỗ cần thiết.
• Nòng súng cần có “tháp giải nhiệt” (cooling tower) để đảm bảo chất lượng. Dùng support ở mọi nơi cần thiết, nên dùng organic support.
• Các vòng kẹp (cho bản DIY) nên in kèm brim để dễ lắp ráp. File .3mf đã có sẵn các thiết lập này.
• Với bản DIY, nòng không được in. Bạn sẽ làm từ các đoạn sợi nhựa. Xem hướng dẫn cách nắn thẳng sợi nhựa bên dưới.

Lắp ráp:

Bản All In One: Cẩn thận gỡ support, dán tay cầm và khung Y vào đúng vị trí, cuối cùng gắn nòng súng. Dùng file STL "do-not-print" làm tham chiếu. Tốt nhất là dùng keo 502.

Bản DIY: Có hướng dẫn lắp ráp hình ảnh chi tiết trong . Bạn nhớ tham khảo nhé.

Hướng dẫn nhanh:

1. In tất cả các bộ phận. Cả file gcode và 3mf đều đã có đủ linh kiện.
2. Cắt 6 đoạn sợi nhựa trở lên để làm nòng (mình dùng Prusament PLA Galaxy silver, tùy bạn chọn màu. Lưu ý: nắn thẳng nhựa PETG khó hơn PLA nhiều).
3. Để nắn thẳng, ngâm sợi nhựa vào nước sôi khoảng 2 phút, vừa lăn nhẹ dưới đáy bát. Để nước nguội dần trong khi vẫn tiếp tục lăn sợi nhựa. Khi nước nguội, sợi nhựa sẽ cứng lại và thẳng băng.
4. Gắn vòng kẹp vào giữa các đoạn nòng.
5. Lần lượt chèn từng nòng vào vòng kẹp.
6. Lắp carousel vào nòng.
7. Căn chỉnh vòng kẹp bằng mẫu (template) đi kèm.
8. Cố định vòng kẹp và carousel bằng keo 502.
9. Cắt tỉa nòng súng cho đúng độ dài.
10. Làm “đầu tán” (rivet head) trên một sợi nhựa bằng vật nóng (tua vít, súng bắn keo…).
11. Đút trục vào lỗ trung tâm của bộ nòng cho đến khi đầu tán chạm vòng kẹp.
12. Cắt bớt phần trục thừa còn khoảng 10 mm.
13. Kiểm tra xem mọi thứ đã khớp chưa, sau đó dán trục vào lỗ trên thân súng.
14. Dán tay cầm trước và giá đỡ chữ Y.
15. Tận hưởng thành quả thôi!

Tinkercad project:

https://www.tinkercad.com/things/dJzhbEkRfVG-lucky-13-m134-minigun-old-painless?sharecode=UguXkIchMyqau7ayMlvJSQefRPuME1-NmXc9MRQMSl4
