Bộ hộp số hành tinh cho động cơ NEMA17 (Planetary Gearbox)

Đối với những anh em đang mày mò chế tạo máy CNC, máy in 3D hay các dự án robot tự động, việc tăng lực mô-men xoắn cho động cơ bước là cực kỳ quan trọng. Bộ hộp số hành tinh (Planetary Gearbox) dành cho động cơ NEMA17 này chính là giải pháp lý tưởng giúp anh em tối ưu hóa sức mạnh của các dòng motor bước tiêu chuẩn. Điểm cải tiến đáng giá nhất của phiên bản này là các file STL đã được tách rời từng phần riêng biệt, giúp anh em dễ dàng đưa vào các phần mềm cắt lớp (Slicer) như Cura mà không gặp bất kỳ lỗi hiển thị hay trục trặc kỹ thuật nào như các bản trước đó.

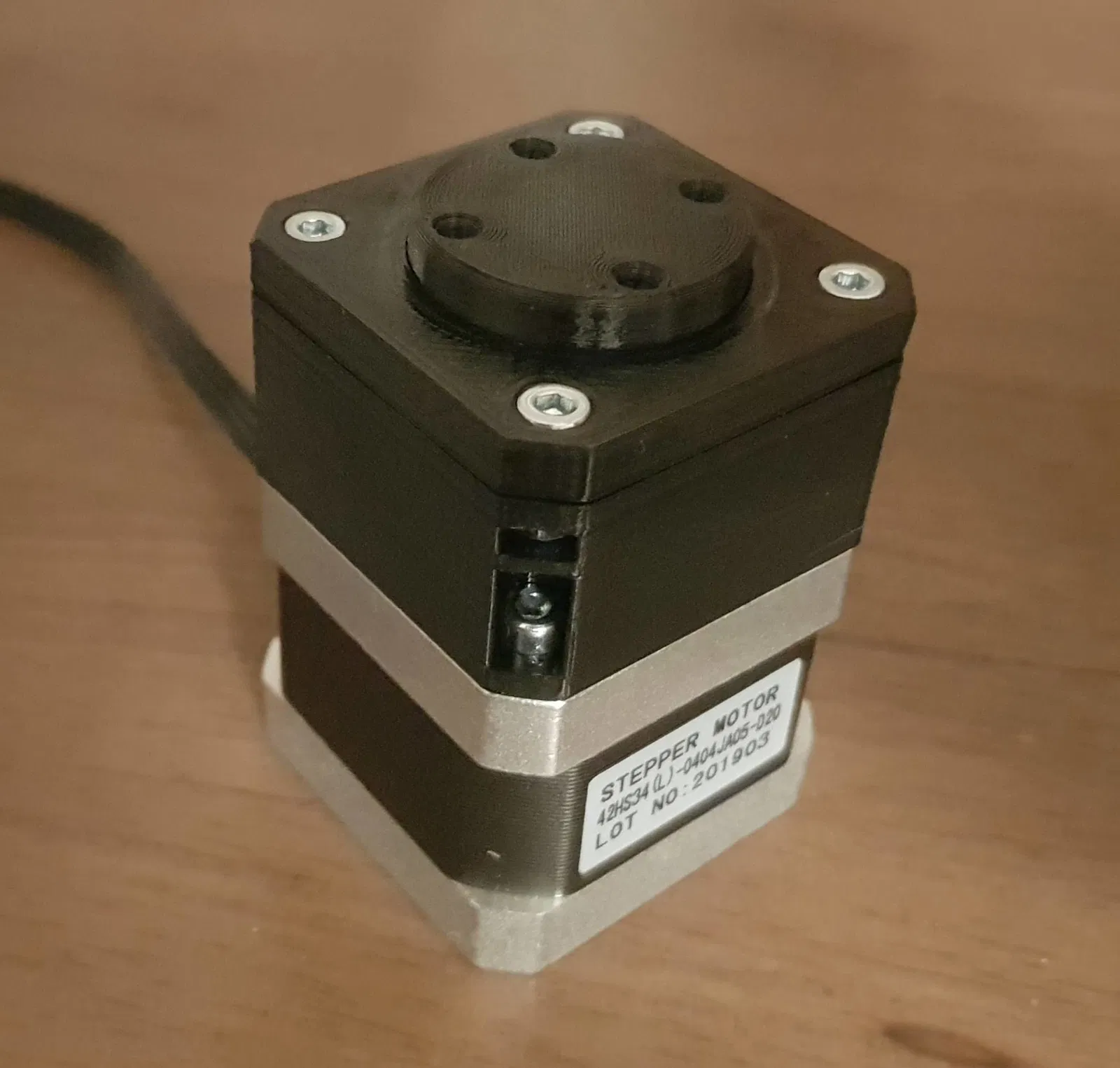

Sản phẩm này được thiết kế để lắp đặt trực tiếp phía trên motor bước NEMA17, giúp tăng khả năng chịu tải và độ chính xác cho các cơ cấu truyền động. Nhờ cấu tạo bánh răng hành tinh, thiết bị không chỉ giúp động cơ vận hành êm ái hơn mà còn cho phép thực hiện các thao tác di chuyển với độ phân giải cao hơn hẳn so với việc chạy trực tiếp. Dù anh em đang làm một máy khắc laser hay một hệ thống điều khiển camera chuyên dụng, bộ hộp số này sẽ là trợ thủ đắc lực giúp cải thiện đáng kể hiệu suất công việc.

Để đạt được kết quả in 3D tốt nhất cho bộ hộp số này, anh em cần lưu ý những điểm sau:

• Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS vì độ bền cơ học và khả năng chịu nhiệt tốt hơn so với PLA thông thường, giúp các bánh răng không bị biến dạng khi hoạt động liên tục.
• Thông số in: Thiết lập Layer height khoảng 0.12mm - 0.16mm để đảm bảo độ chi tiết cao nhất cho các răng cưa, giúp khớp nối mượt mà.
• Độ bền: Nên thiết lập Infill từ 40% đến 60% với kiểu dáng Gyroid để chịu lực tốt hơn.
• Xử lý hậu kỳ: Cần làm sạch các ba-via (bavia) kỹ lưỡng sau khi in, có thể dùng mỡ bò chịu nhiệt bôi vào các bánh răng để giảm ma sát và tiếng ồn.
• Kiểm tra khớp nối: Các file đã được tách riêng, anh em hãy in từng chi tiết và ướm thử trước khi lắp ráp hoàn thiện vào motor.
• Độ chính xác: Luôn kiểm tra calibration của máy in trước khi bắt đầu để đảm bảo dung sai tối thiểu, giúp các khớp bánh răng vận hành trơn tru nhất có thể.

Hy vọng với phiên bản file được tối ưu hóa này, anh em sẽ dễ dàng in và lắp ráp thành công bộ hộp số hành tinh chất lượng cho dự án của mình.
