Ốp lưng cứng cho Nintendo Switch 2
Ốp lưng cứng bảo vệ cho Nintendo Switch 2, hỗ trợ in trên máy MK4S. Sản phẩm sử dụng kết hợp nhựa cứng và đệm TPU để đảm bảo sự chắc chắn, kèm hướng dẫn lắp ráp chi tiết bằng vít và đai ốc để người dùng dễ dàng tự thực hiện tại nhà.
Mô tả

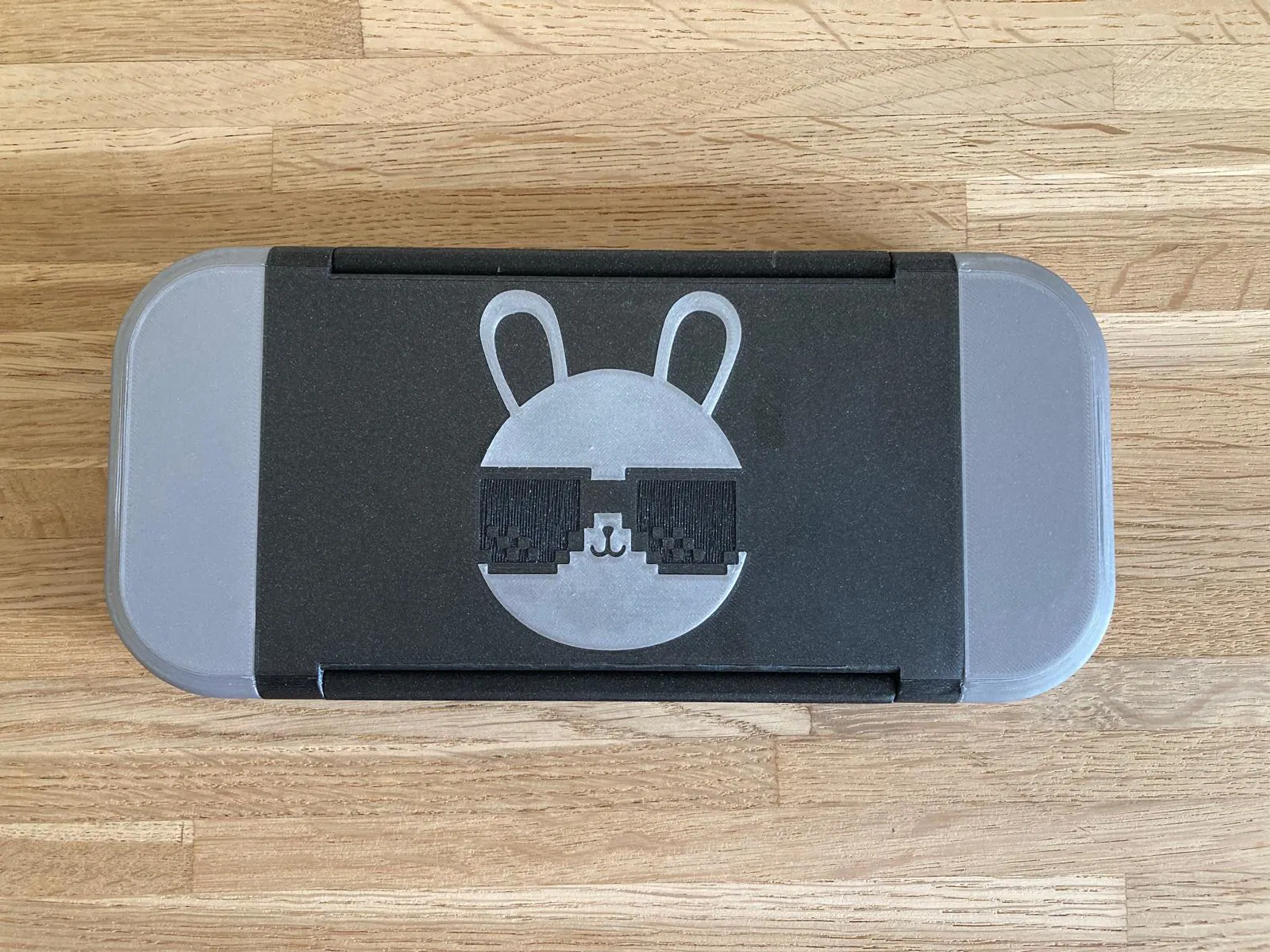

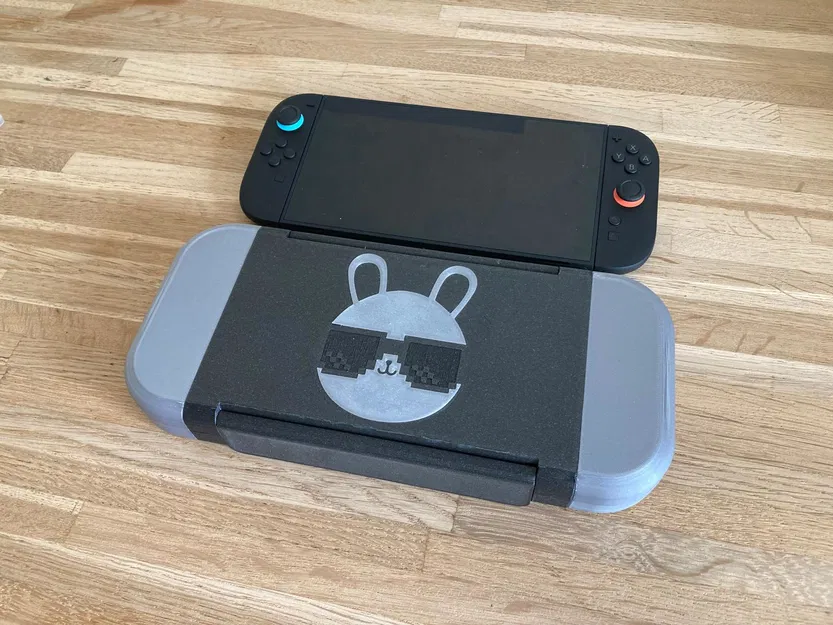

Ốp lưng cứng cho Nintendo Switch 2, có thể in trên máy MK4S.
Mình đã in bằng nhựa Prusament Galaxy Black, Prusament Galaxy Silver và Polymaker PolyFlex TPU95. Ngoài ra, bạn cần chuẩn bị thêm:
- 14 vít đầu bằng M3x25 (dùng M3x30 vẫn ổn)
- 8 đai ốc vuông M3
- Keo dán (để gắn các phần TPU)
Các bước thực hiện như sau:
- In tất cả các linh kiện (mình dùng cấu hình 0.2mm structural, độ lấp đầy 15% cho tất cả các chi tiết, cần dùng thêm support ở một vài vị trí).
- Dùng mũi khoan d3 để khoan lỗ trên mặt trước và mặt sau tại vị trí lắp nắp đậy và bản lề.
- Lắp nắp đậy và bản lề vào mặt trước, sau đó lắp bản lề vào mặt sau bằng 6 vít đầu bằng M3x25.
- Lắp các phần bên trái/phải vào mặt trước/sau bằng 8 vít M3x25 và 8 đai ốc vuông M3.

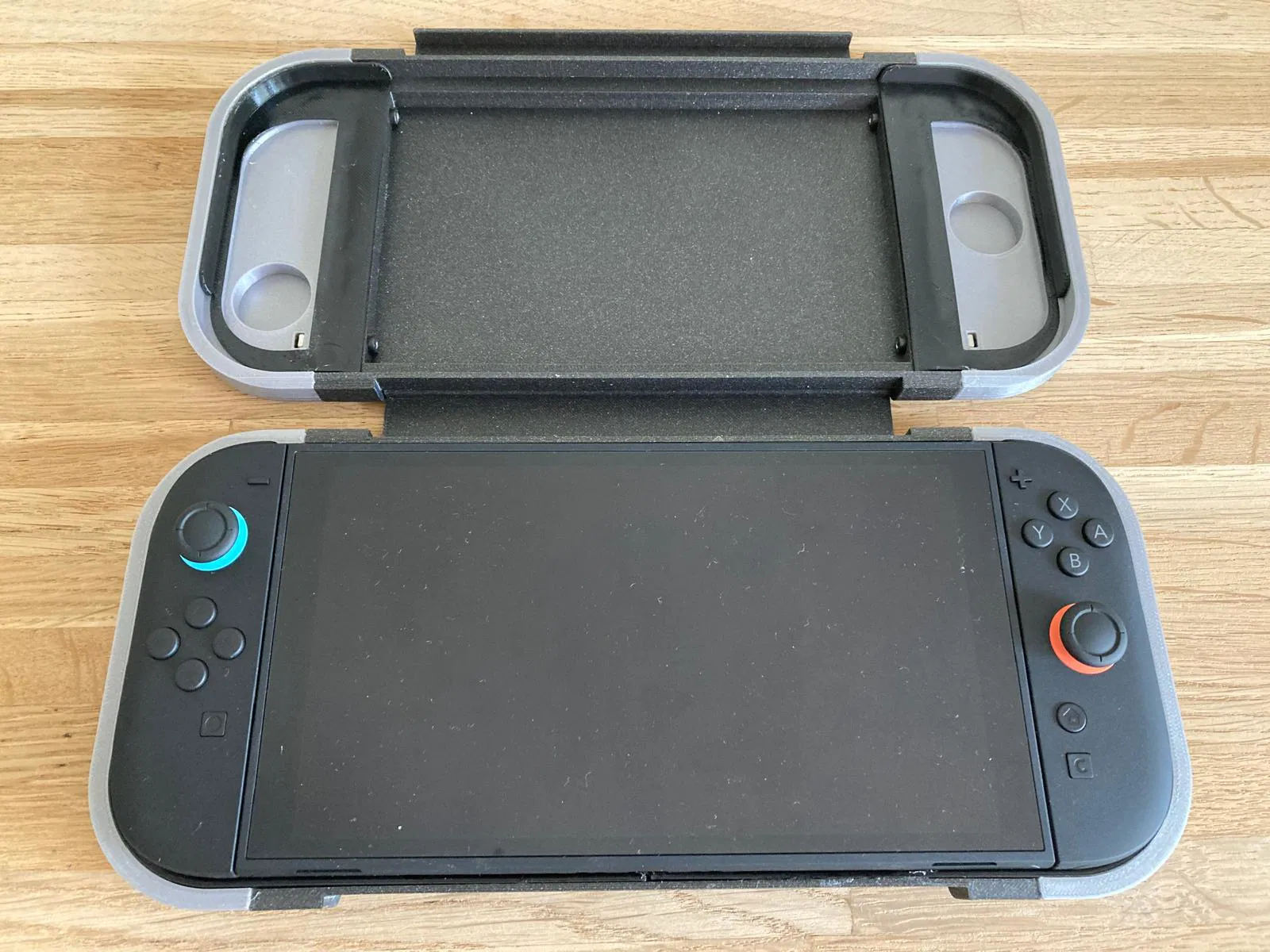

- Dán các phần TPU vào mặt trước/sau bằng keo.

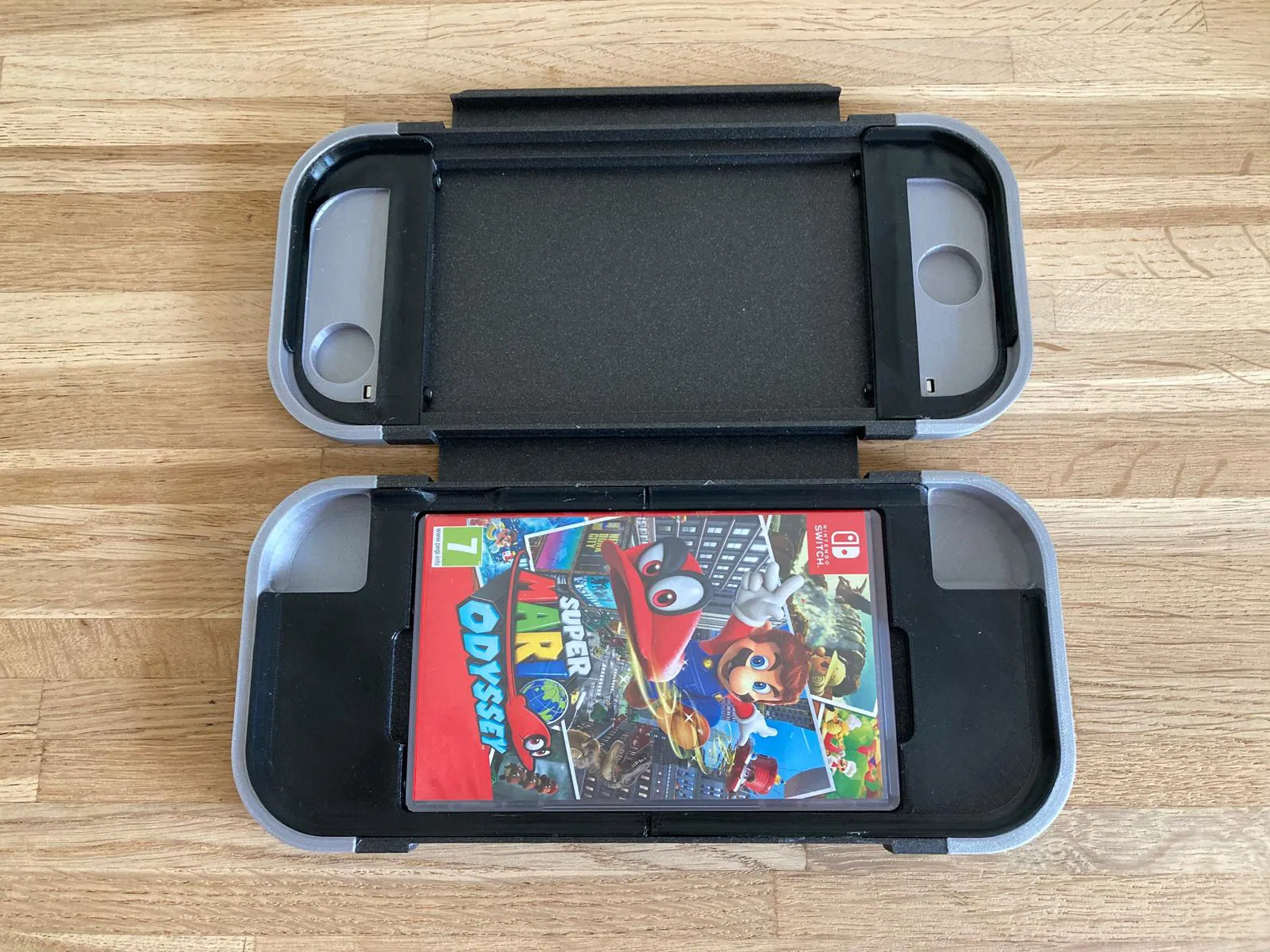

Mặt sau có một khoảng trống dành cho hộp game Switch, mình đang dùng kèm với .
Hiện tại, chiếc ốp này hoạt động rất tốt. Mình rất sẵn lòng đón nhận thêm các ý kiến đóng góp để tối ưu hóa và tích hợp thêm nhiều tính năng mới. Một số điểm cần cải thiện:
- Thêm tay xách.
- Thiết kế thêm không gian cho giá đỡ Joy-Con.
Cập nhật ngày 29-06-2025: Đã cập nhật các chi tiết mặt trước do trước đó bị thiếu phần cắt rãnh.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
