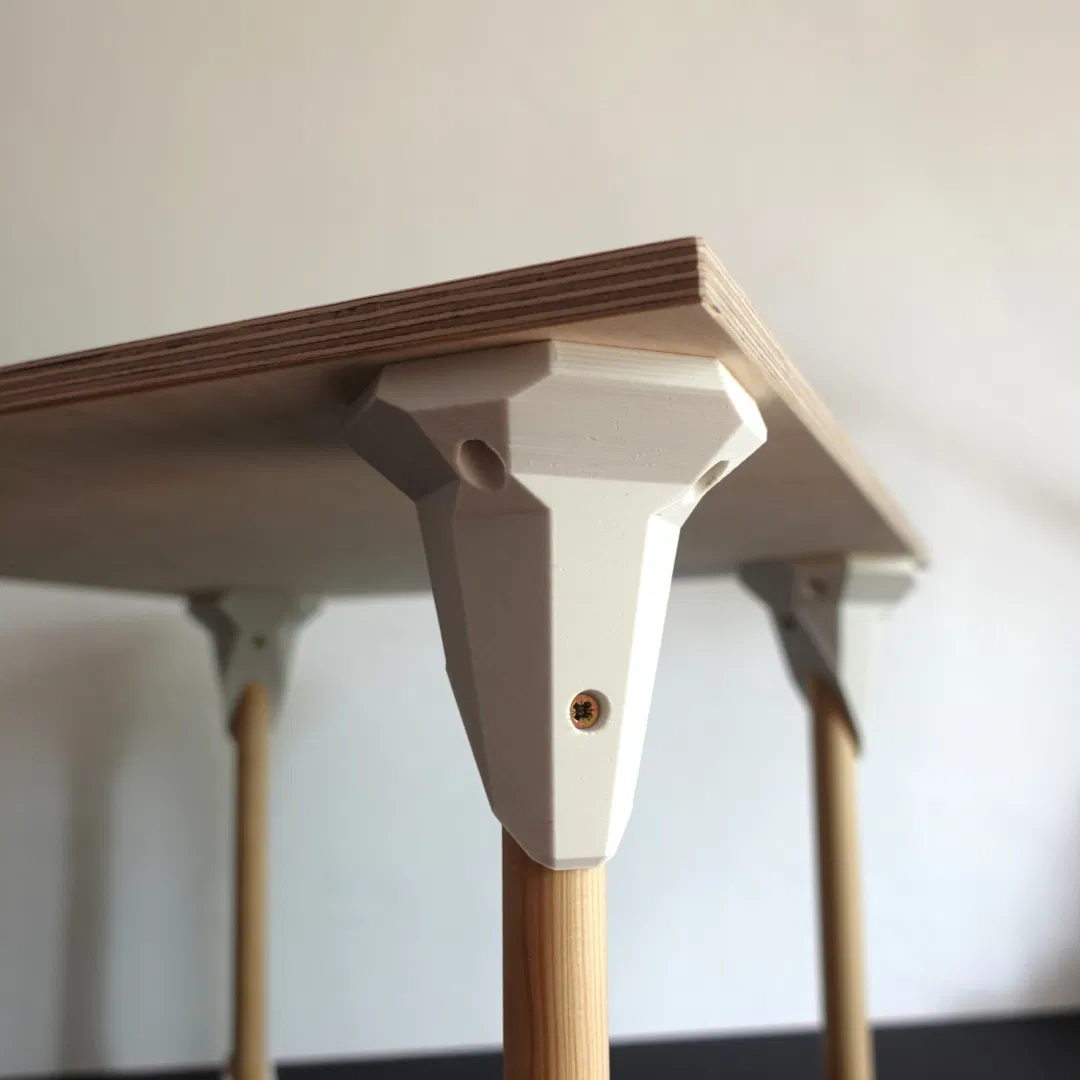

Một thiết kế dạng module để tự đóng một chiếc bàn nhỏ. Bạn hoàn toàn có thể tự quyết định kích thước và hình dáng của bàn.

Các chi tiết được tối ưu hóa để cực kỳ chắc chắn. Mình đã thử nghiệm và chỉnh sửa cho đến khi ốc vít gãy trước khi các bộ phận in 3D bị hỏng.

Mình đã đứng lên trên bản in và nhảy nhẹ, nên bàn có thể chịu tải trọng ít nhất là 80 kg.

Các bộ phận cần chuẩn bị:

• In mỗi loại một chiếc cho mỗi chân bàn (cần 2 bộ phận được cung cấp cho một chân).
• Vít khuyến nghị cho chân bàn: 3,5 x 20 mm loại vít âm đầu phổ thông hoặc vít gỗ – cần 3 con cho mỗi chân.
• Vít khuyến nghị cho mặt bàn: 3,5 x ?? mm loại vít âm đầu phổ thông hoặc vít gỗ (chiều dài tùy thuộc vào độ dày của tấm gỗ) – cần 4 con cho mỗi chân.
• Các đường kính thay thế cũng dùng được: 3,0 mm; 4,0 mm.
• Các thanh gỗ tròn 22mm (7/8 inch) với độ dài tùy chọn. (Mình dùng kích thước này vì nó phù hợp cho cả hệ mét và hệ inch).
• Một tấm ván gỗ với kích thước bạn mong muốn.

Hướng dẫn (cũng được trình bày trong hình ảnh)

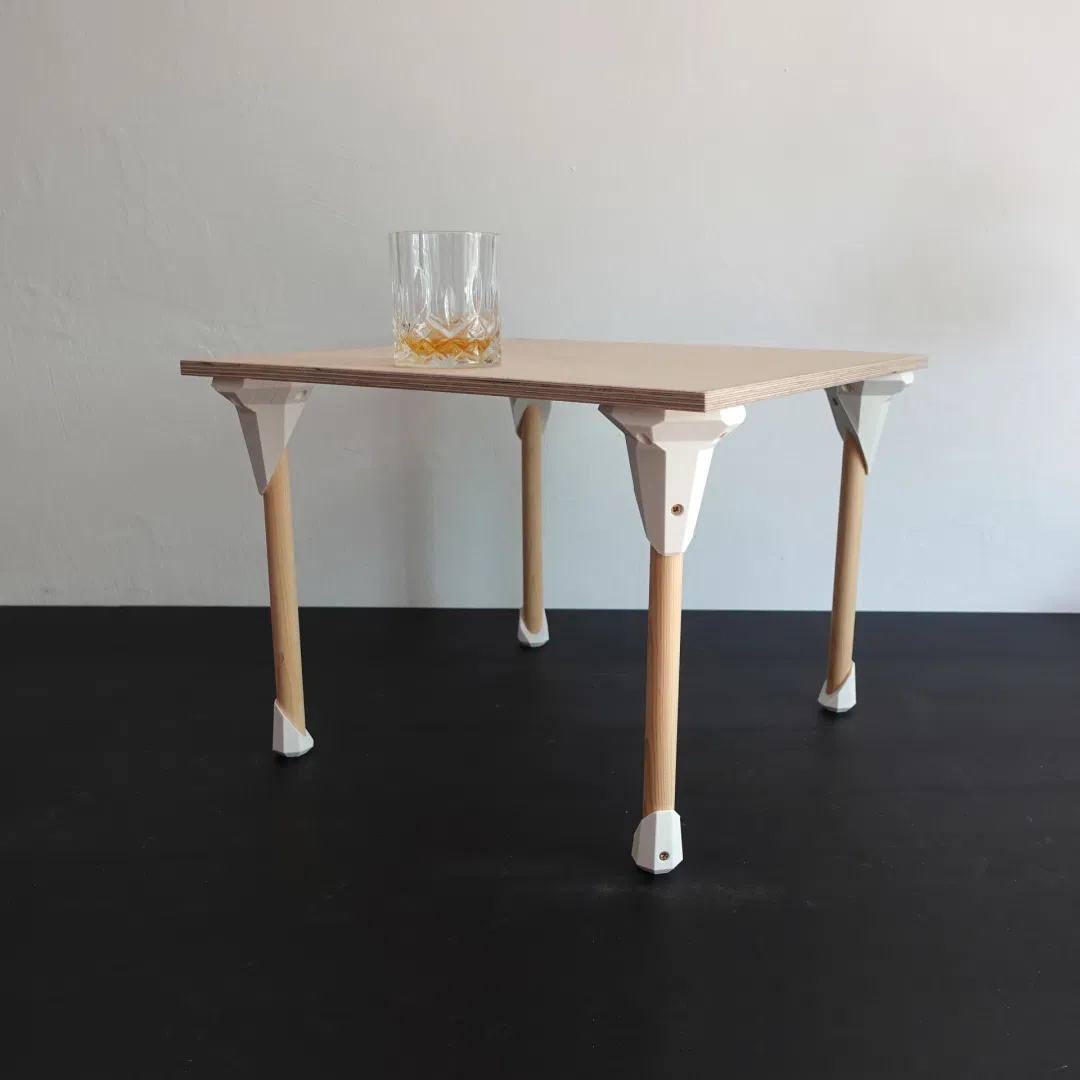

• Quyết định kích thước và hình dáng bàn của bạn. Thiết kế này dành cho bàn cà phê hoặc bàn sofa nhỏ (Cái của mình là 460 x 460 x 340 mm). Mình chưa thử nghiệm cho bàn ăn cỡ lớn. Bạn có thể tự thử nghiệm nhưng đây là vùng chưa được kiểm chứng.

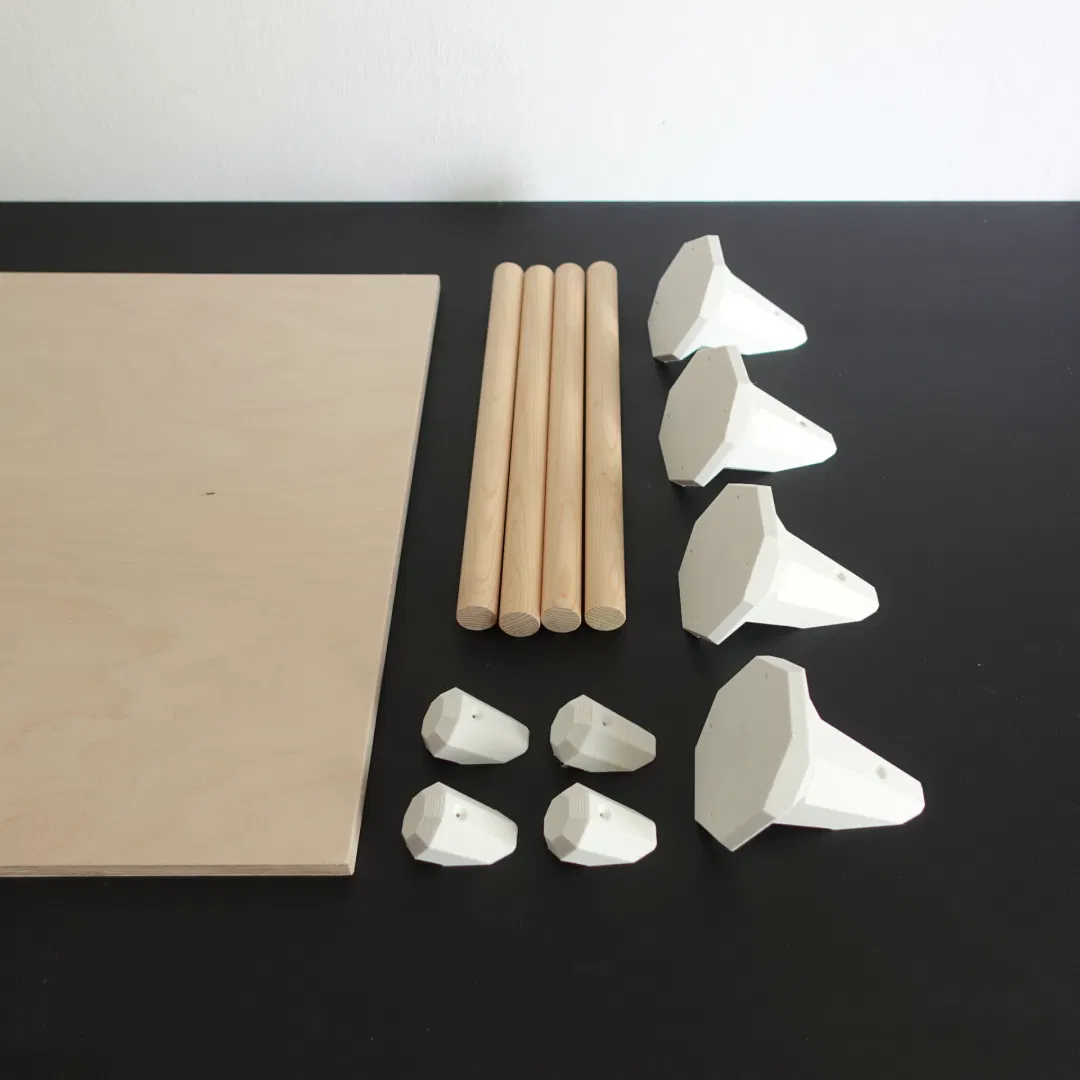

• Chuẩn bị đầy đủ nguyên liệu theo danh sách cần thiết.

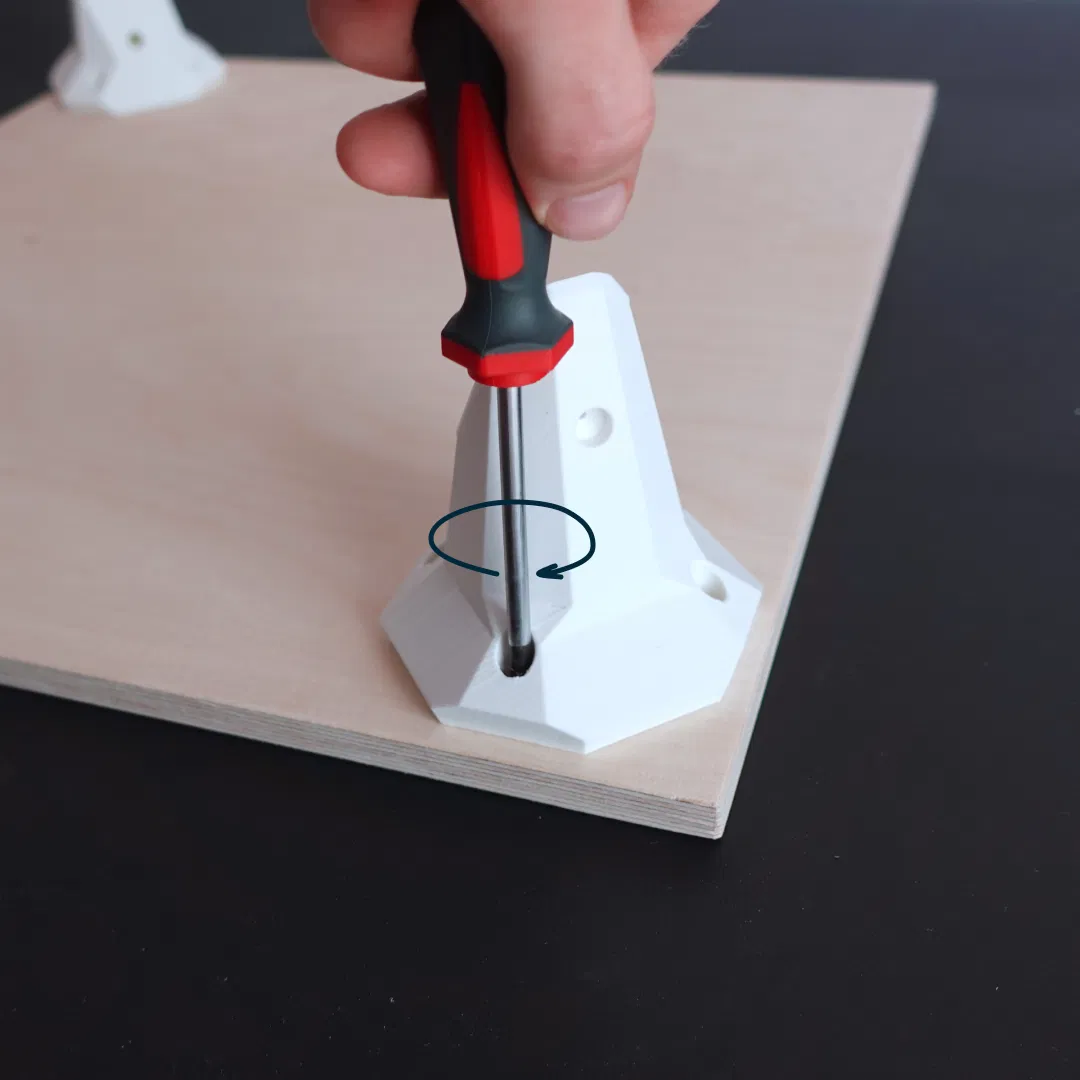

• Xác định vị trí đặt chân bàn và bắt vít các chi tiết in 3D vào tấm ván.

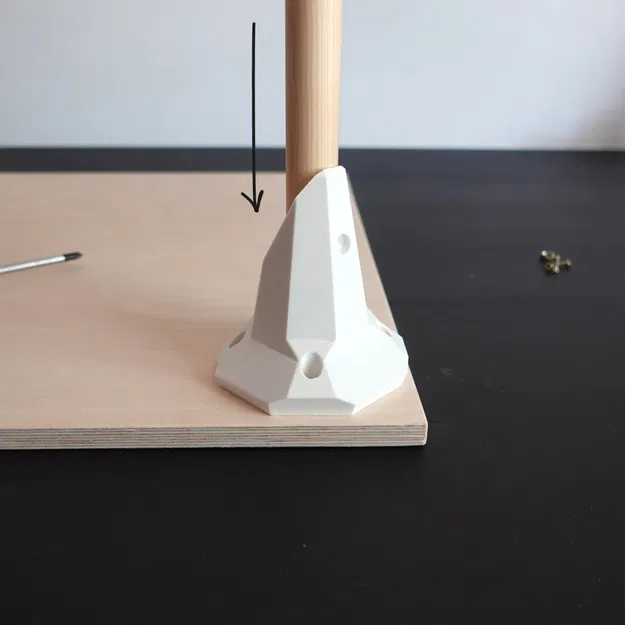

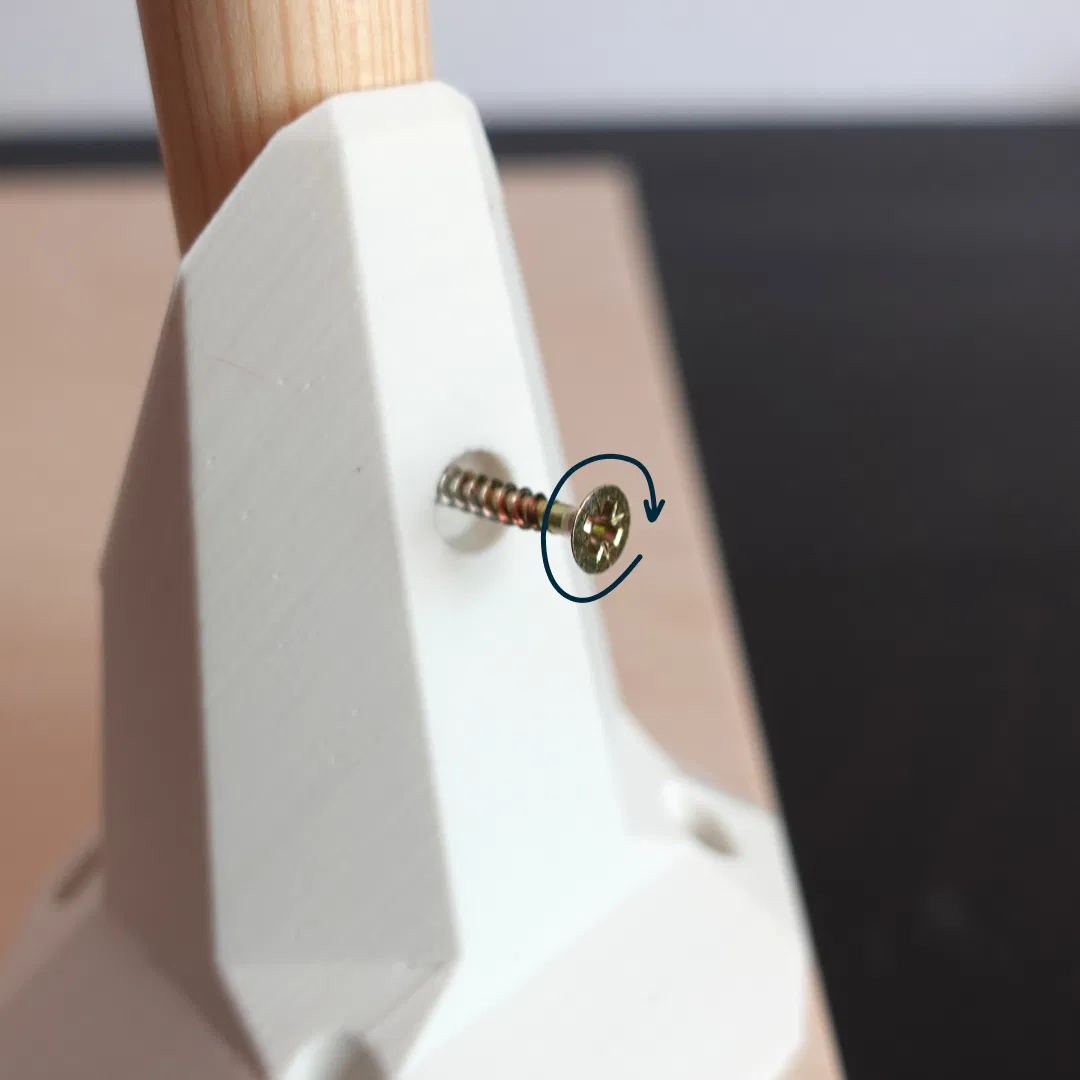

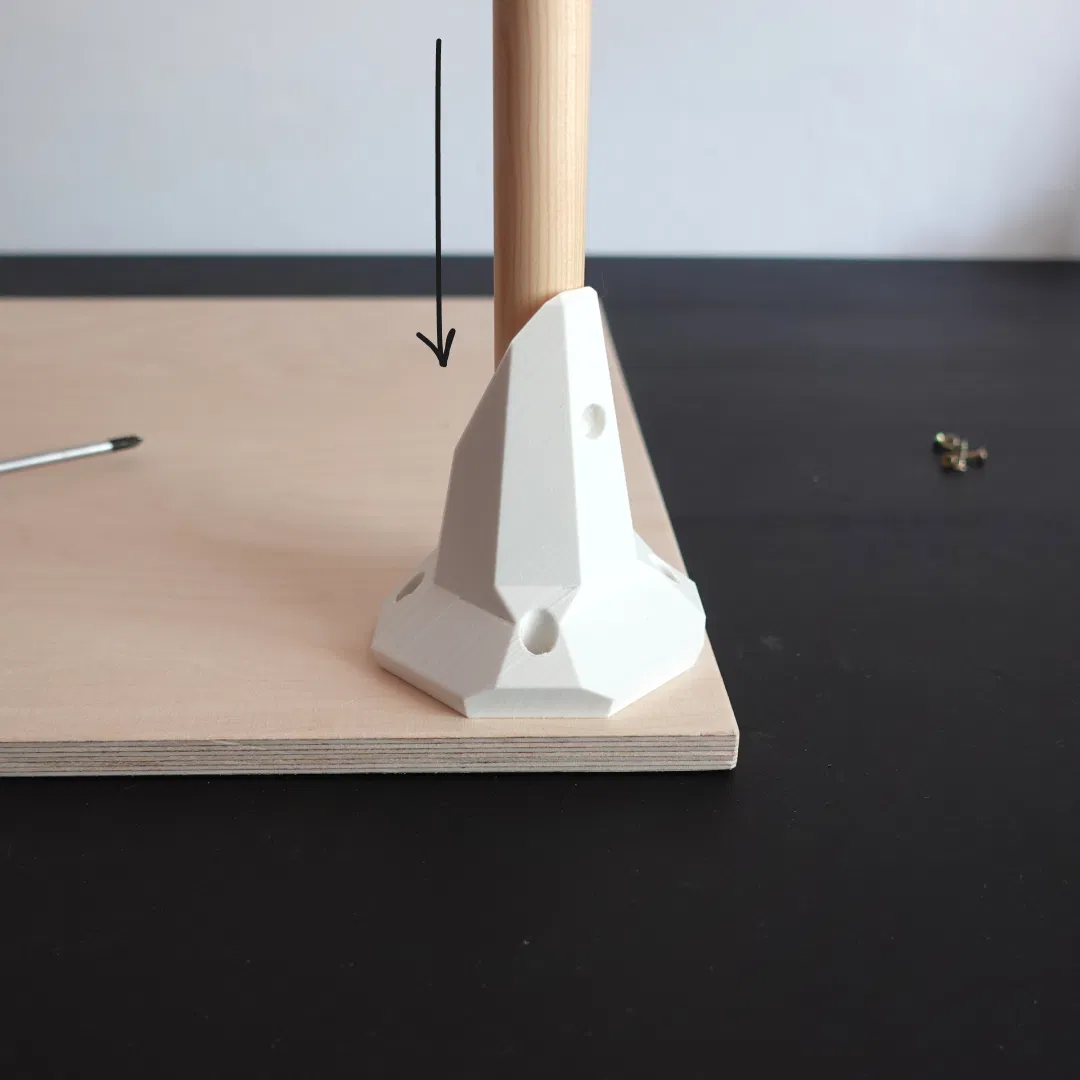

• Cắm các thanh gỗ vào và cố định bằng vít.

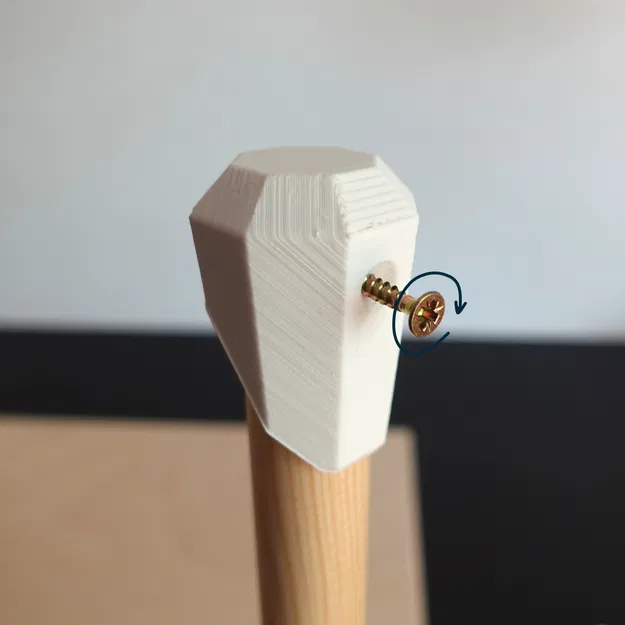

• Gắn phần đế chân vào thanh gỗ và cố định bằng vít (trước khi vặn con cuối cùng – hãy lật ngược bàn lại và điều chỉnh vị trí một chút để đảm bảo bàn không bị cập kênh).

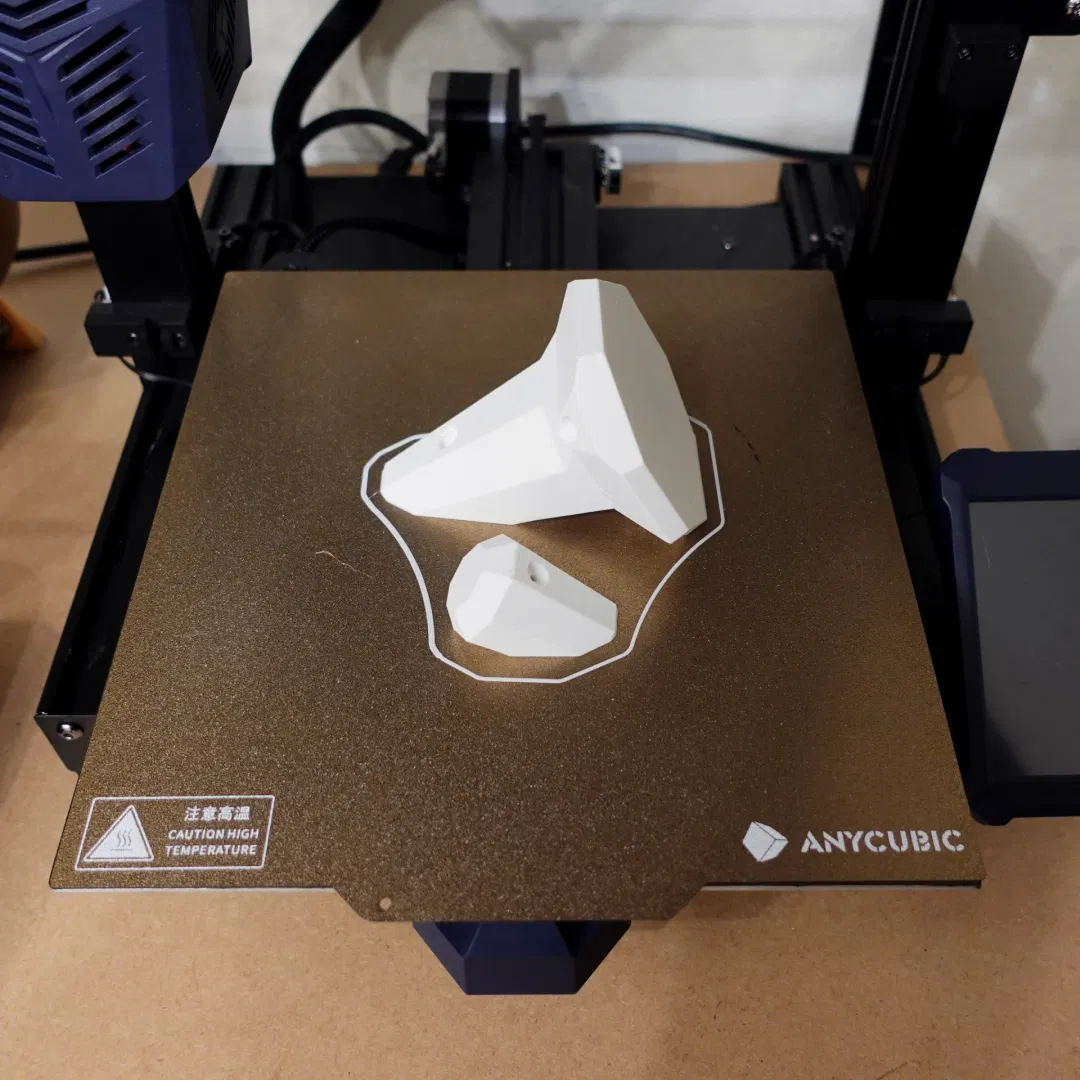

Thiết lập in

Thể tích in yêu cầu: 120 x 120 x 100 mm

Lượng nhựa sử dụng: 100g cho hai bộ phận in của một chân (400g cho bàn có bốn chân)

Thời gian in: 9 giờ mỗi chân (36 giờ cho bàn có bốn chân)

Chất liệu: PLA

Hướng in: các file STL đã được xoay đúng, hãy kiểm tra hình ảnh

Support: không cần

Kích thước đầu phun: 0,4 mm

Độ rộng đường nét: 0,4 mm

Chiều cao lớp in: 0,2 mm

Vách ngoài (Outer walls): 4 hoặc hơn

Lớp trên/dưới: 5

Infill: 30%

Độ bám dính bàn in: không cần
