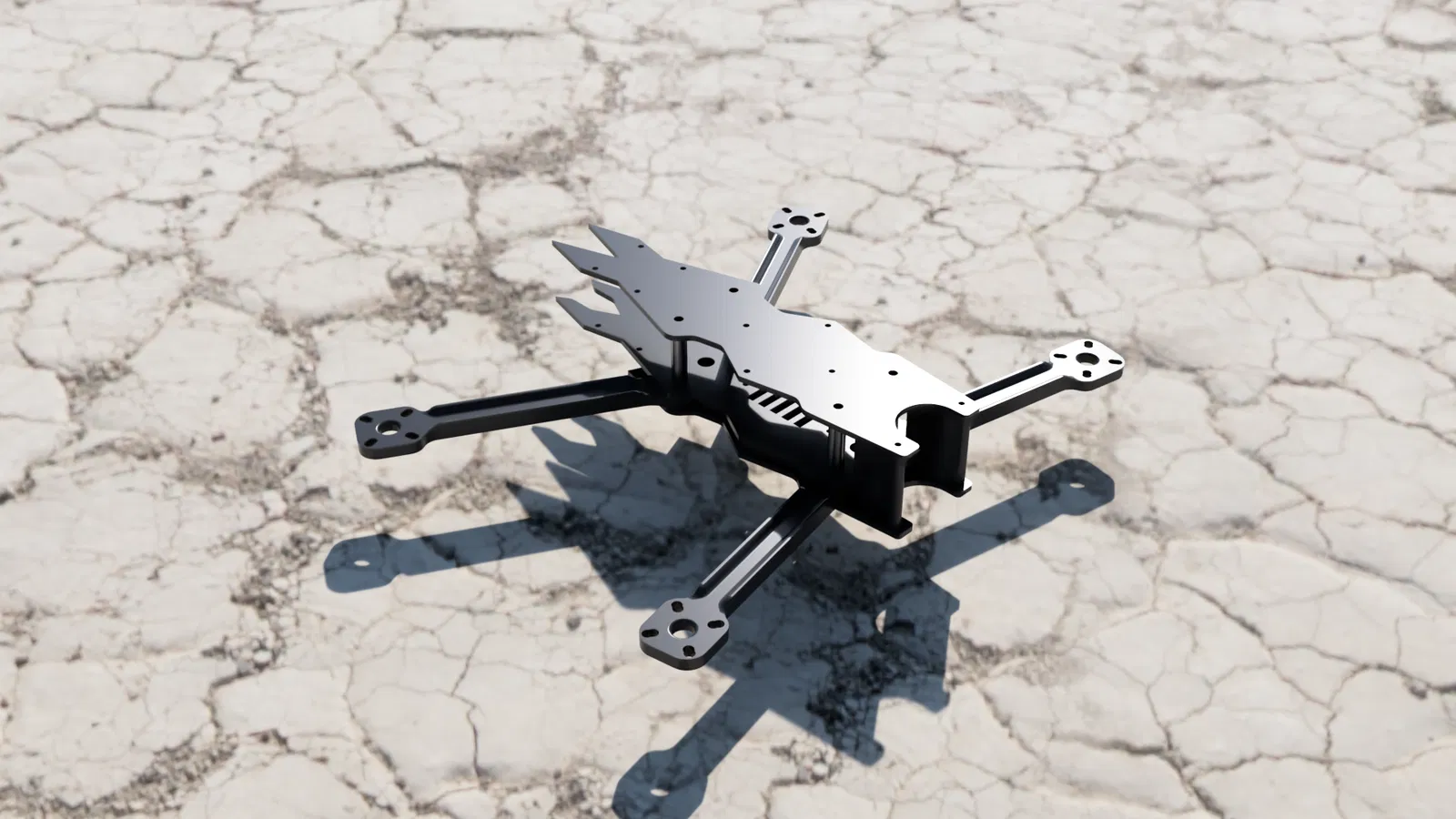

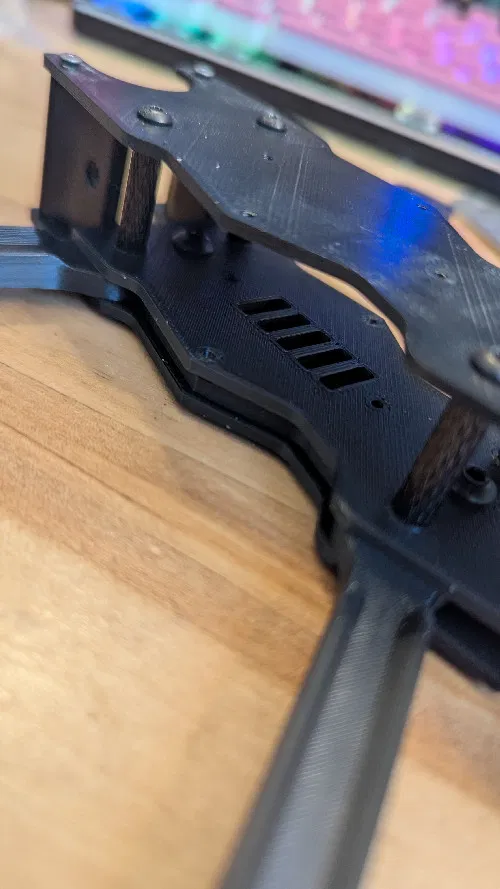

BreakMe Drone - Bộ Khung FPV Hoàn Chỉnh

Đây là bộ khung (frame) hoàn chỉnh cho flycam FPV.

Cập nhật 23/12/2024 - Đã thêm 'Bumper Foot' (chân chống va đập) để lắp bên dưới các motor. Bạn cần in 4 cái nhé.

Cập nhật 18/01/2025 - Có bạn hỏi trong phần bình luận về các loại linh kiện nào vừa với khung này. Dưới đây là danh sách các mạch điều khiển bay (AIO flight controllers) kèm ESC từ RotorRiot: https://rotorriot.com/collections/stacks-new/products/goku-1-2s https://rotorriot.com/collections/stacks-new/products/f411-1s-25x25-aio-flight-controller-with-13a-32bit-esc-am32 https://rotorriot.com/collections/stacks-new/products/kakute-g4-25x25-aio-flight-controller-with-35a-32bit-am32-esc https://rotorriot.com/collections/stacks-new/products/goku-gn745-v3-2-6s-25x25-aio-flight-controller-with-45a-32bit-esc-am32

Thông tin in ấn:

File gcode một lần nhấn cho máy MK4S với đầu phun 0.4mm, lớp in 0.2mm profile SPEED cho nhựa PLA thông thường. In siêu tốc chỉ trong 2 tiếng - Có thể kích hoạt lệnh in từ Prusa Connect!

Đã thử nghiệm trên máy Prusa MK4S.

Nhớ chú ý in đúng chiều (các phần lõm vẫn bridge được tốt nhé).

In bằng PLA vẫn ổn, nhưng mình khuyên dùng các loại vật liệu cứng cáp hơn pha sợi carbon như PET-CF17 hoặc tương đương. Khung in bằng PLA nặng khoảng 50 gram (chưa tính mạch, motor, v.v.).

Thông số kỹ thuật khung:

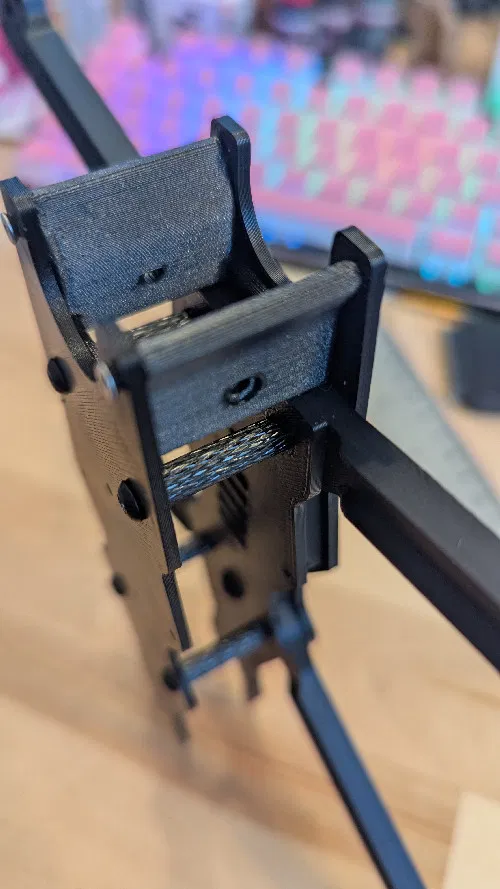

Phù hợp với mạch điều khiển bay 25mm x 25mm. Khoảng trống 20mm x 20mm cho radio/gps ở cả phần thân trên và giữa. Ngàm camera 19mm vừa với hầu hết các loại camera tiêu chuẩn. Nếu dùng camera nano 14mm thì cần thêm miếng đệm (shim). Thường thì camera sẽ đi kèm ngàm sẵn.

BOM (Danh mục linh kiện):

Sử dụng loại vật liệu bạn yêu thích - Cần chú ý độ chính xác về kích thước vì các điểm cố định khá quan trọng. Cần ốc đầu tròn (button style) M4 & M3 (chọn màu đen nhìn cho đẹp). Cần ốc đầu tròn M2 cho các thiết bị và ngàm camera. https://www.amazon.com/dp/B0CQJZCC9T Cần đai ốc T-Nuts M4 cho kẹp cánh. https://www.amazon.com/dp/B0CT2LFPYG Trụ đồng (standoff) 20mm. https://www.amazon.com/dp/B08RX7TLQT

Cảm ơn các bạn!

Đây là thiết kế khung drone đầu tay của mình - Rất mong nhận được góp ý từ mọi người! Khung chỉ nặng 50g, chi phí vật liệu chưa tới một đô rưỡi, nghĩa là bạn cứ thoải mái bay đập phá rồi in lại cái mới với chi phí cực thấp, đó cũng là lý do mình đặt tên là BreakMe. Hãy thử xem sao nhé!
