Ngàm gắn MMU3 bên phải dành cho Prusa CORE ONE

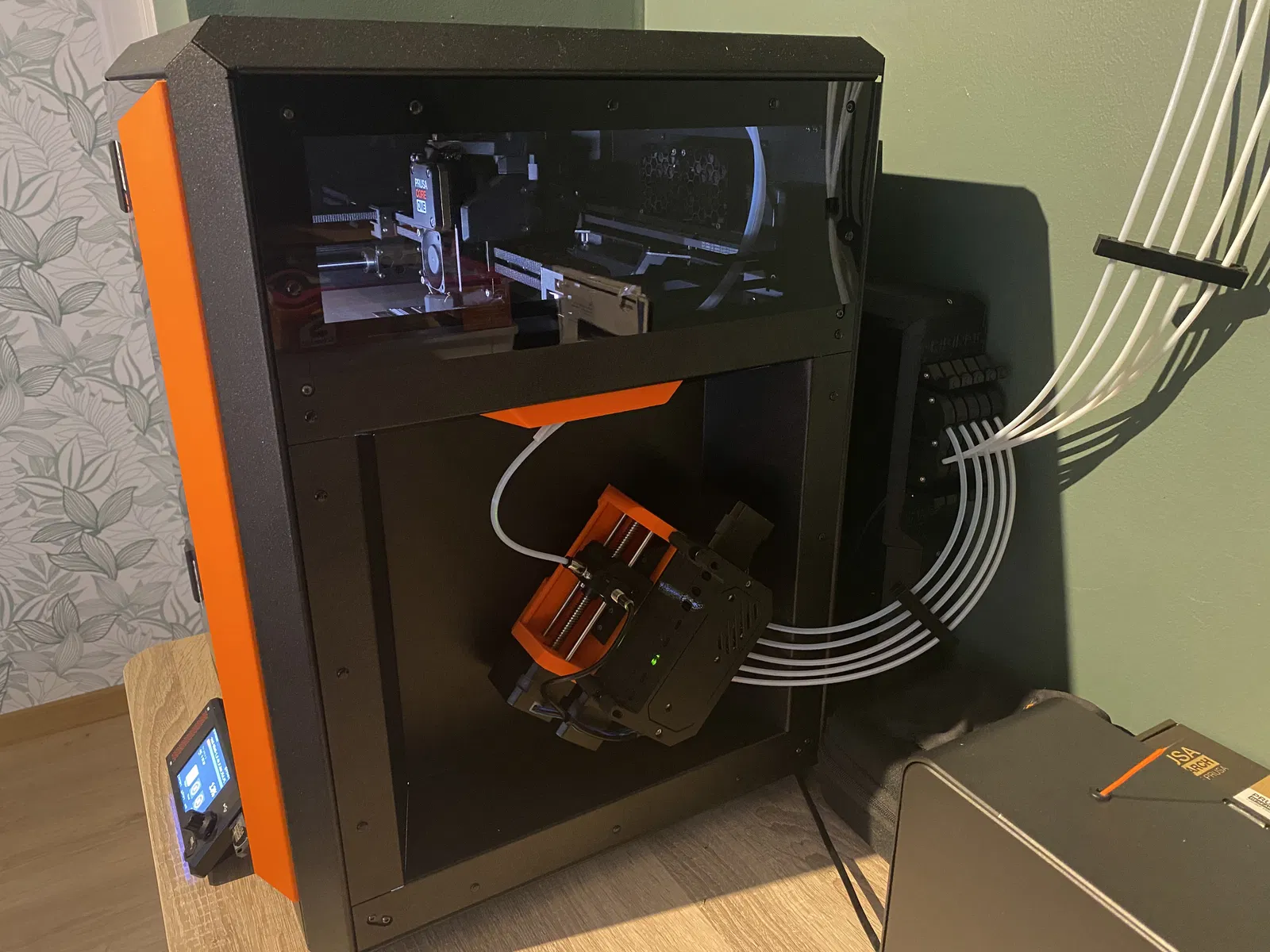

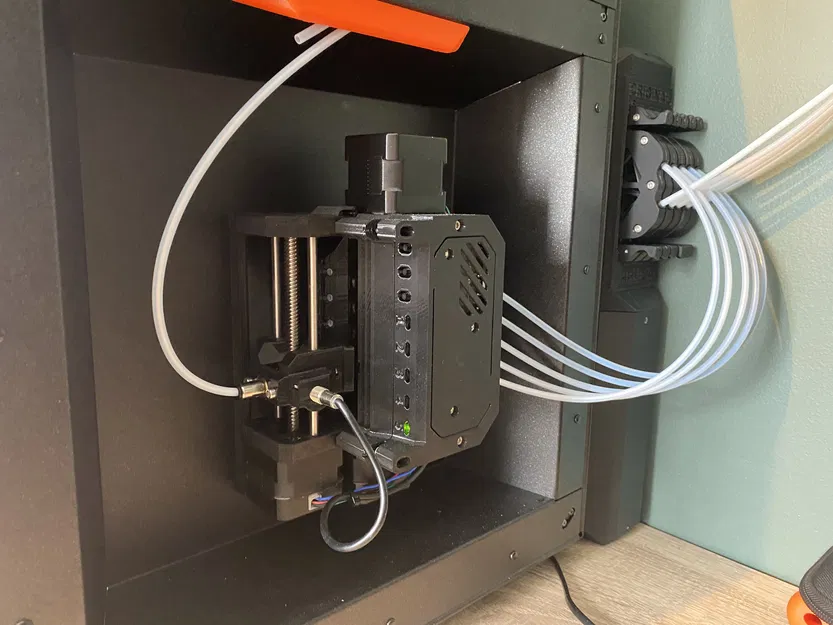

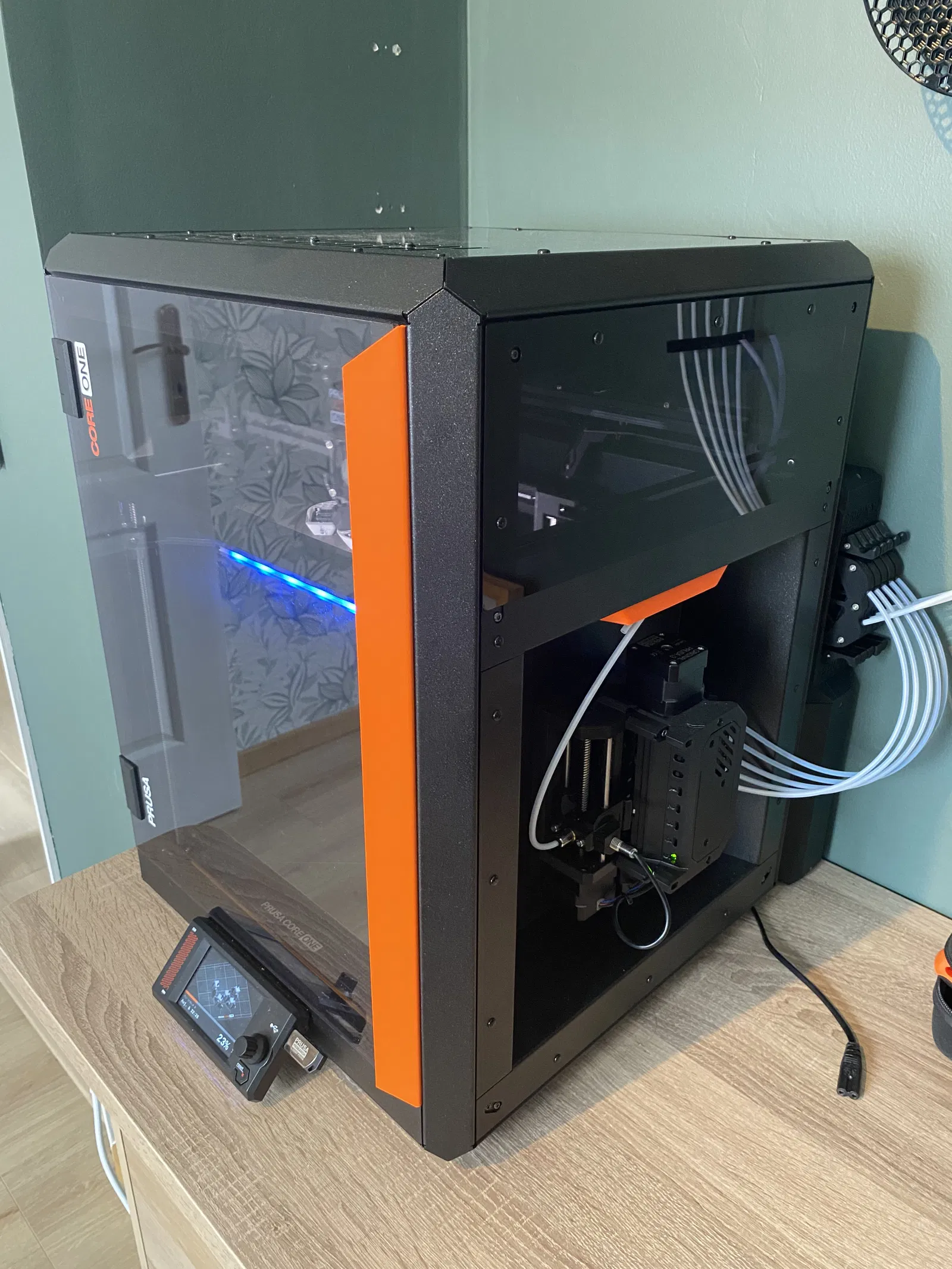

Ngàm gắn này giúp bạn lắp đặt MMU3 (Multi Material Upgrade) vào phía bên phải của máy Prusa Core ONE, thay thế cho giá đỡ cuộn dây zin của máy. Thiết kế này tích hợp gọn gàng vào máy mà không cần khoan đục hay can thiệp vào khung, giúp giữ nguyên vẻ ngoài nguyên bản.

🔧 Phiên bản hiện tại (V2) – Tối ưu hóa cho sự ổn định

Phiên bản 2 mang đến nhiều cải tiến về cơ khí để xử lý tốt hơn các đoạn nhựa thừa (filament waste) do MMU3 tạo ra:

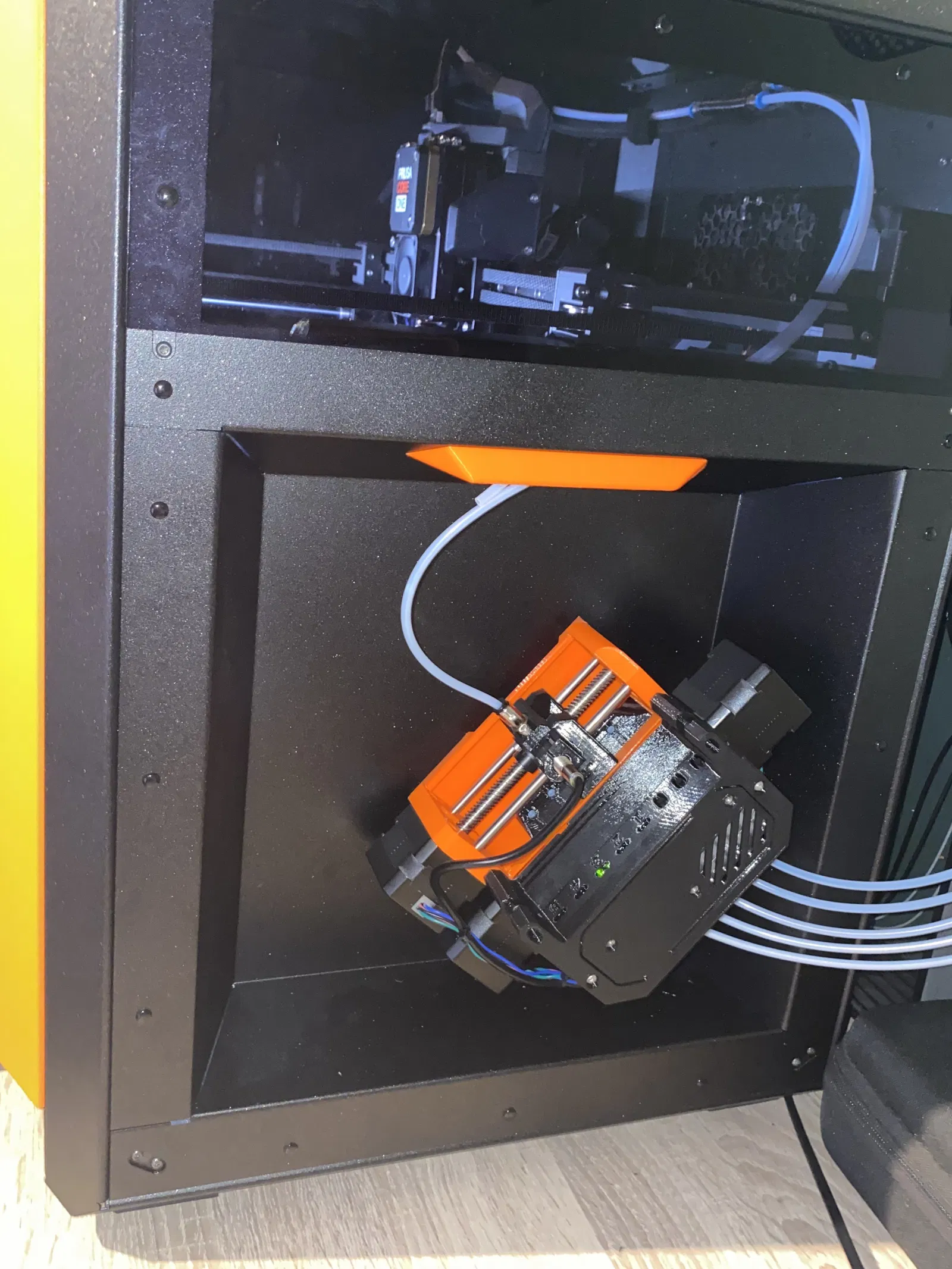

• Góc nghiêng 40°: Tạo một độ dốc tự nhiên dưới MMU3, hoạt động như một “cầu trượt” để các đoạn nhựa thừa rơi ra ngoài dễ dàng—dù là khi cắt thủ công hay tự động.
• Cải tiến mmu3-pulley-body-R4: Đã thêm một khe hở giữa hai động cơ phía dưới, cho phép nhựa thừa thoát ra ngoài sạch sẽ.
• Cải thiện bảo vệ idler: Phần idler giờ đã được bao bọc một phần để ngăn nhựa thừa rơi vào trong cơ cấu máy, tăng độ bền bỉ khi thay đổi vật liệu in.

⚠ Về phiên bản V1 (Phiên bản thẳng cũ)

Phiên bản 1 vẫn được giữ lại để tham khảo hoặc cho các nhu cầu đặc thù, nhưng hiện tại không khuyến khích sử dụng. Nó không quản lý việc thoát nhựa thừa hiệu quả và có thể dẫn đến kẹt nhựa hoặc lỗi khi đổi màu.

🔄 Khả năng tương thích & Cấu hình

• Giữ nguyên ống PTFE zin: Bạn vẫn có thể nạp nhựa thủ công khi tắt MMU3.
• Đầu vào Y-connector: Yêu cầu khớp nối QSM-M5 (có sẵn trong bộ kit MMU2S) để luồng nhựa chuyển tiếp mượt mà.

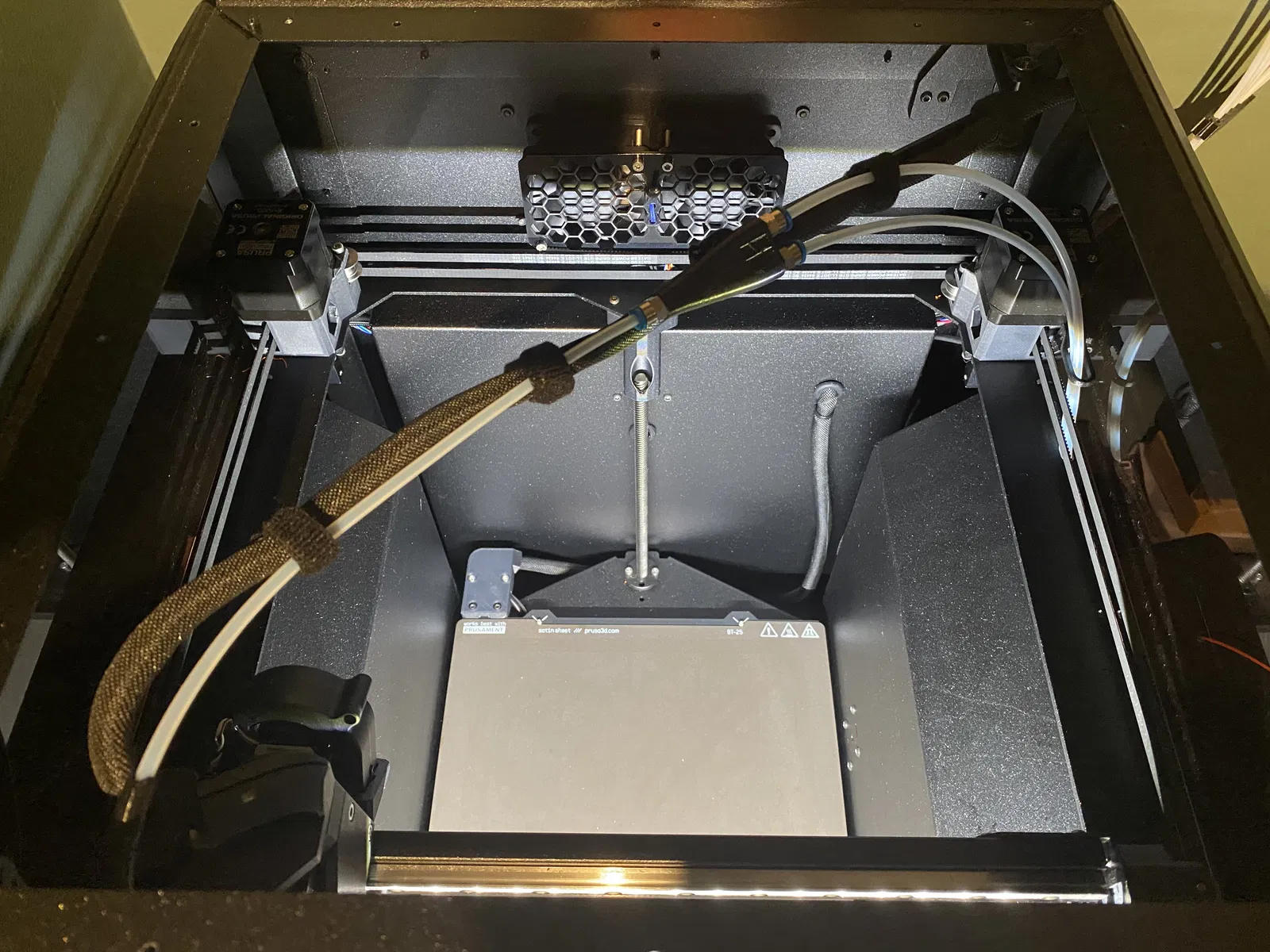

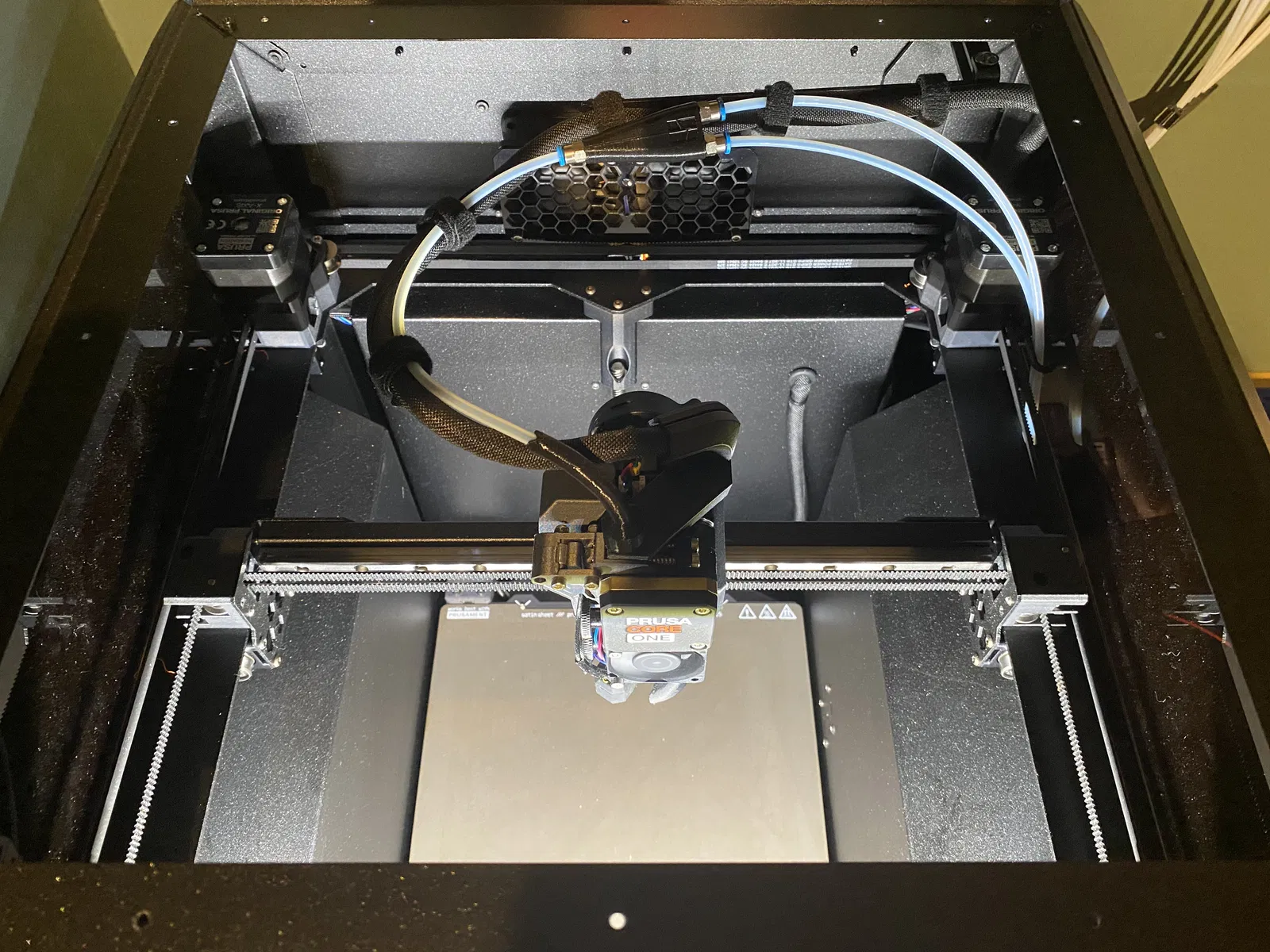

📏 Ống PTFE

[Nextruder]──27 cm──[Y-Connector]──52 cm──[MMU3]

│

└──32 cm──[Cảm biến Filament (EDIT)]

Ống dẫn giữa MMU3 và extruder dài khoảng 85 cm.

Thông số này có thể cài đặt trực tiếp thông qua giao diện của Core ONE (từ firmware phiên bản 6.3.3).

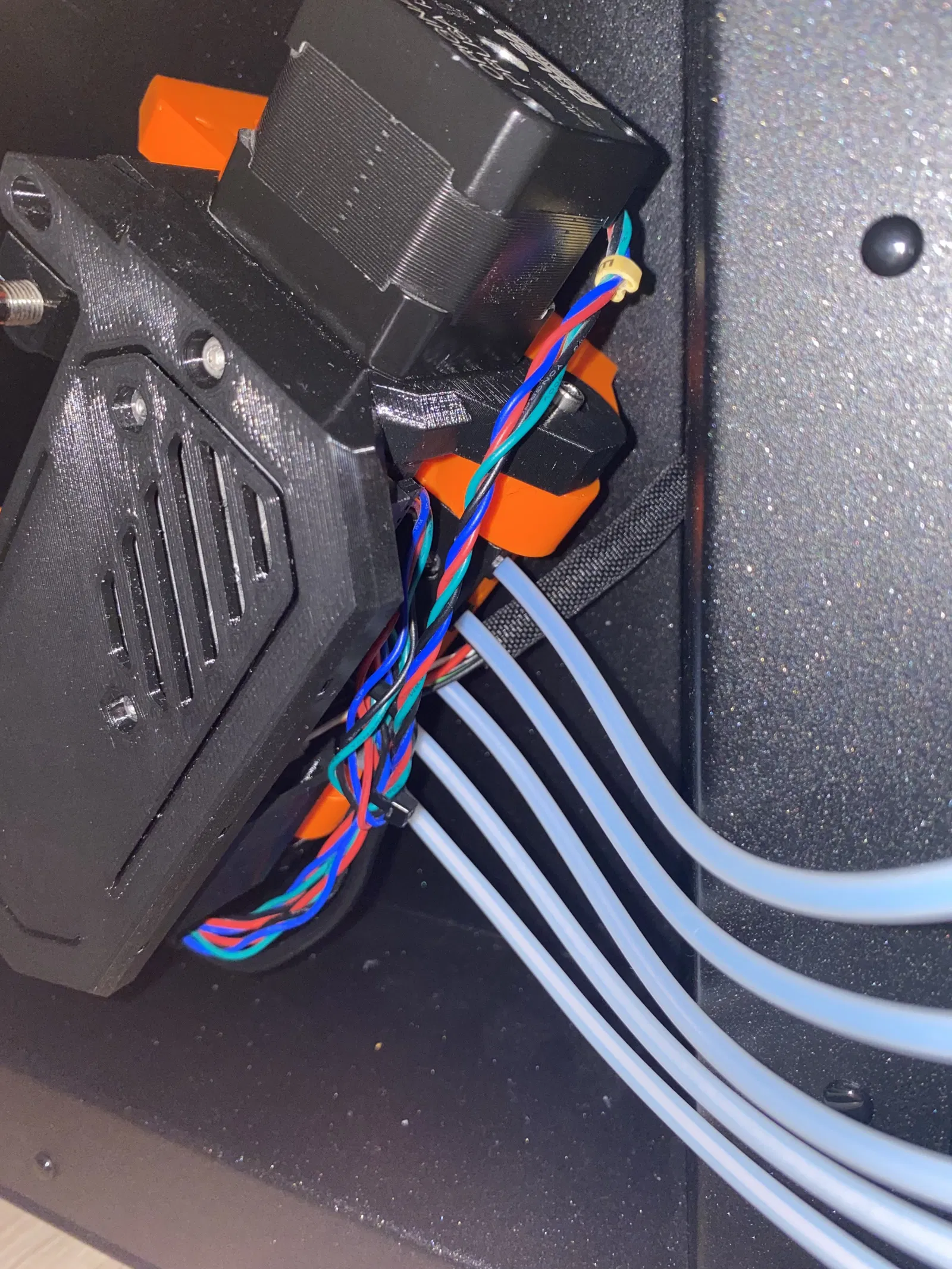

🔌 Lưu ý về dây nguồn MMU3

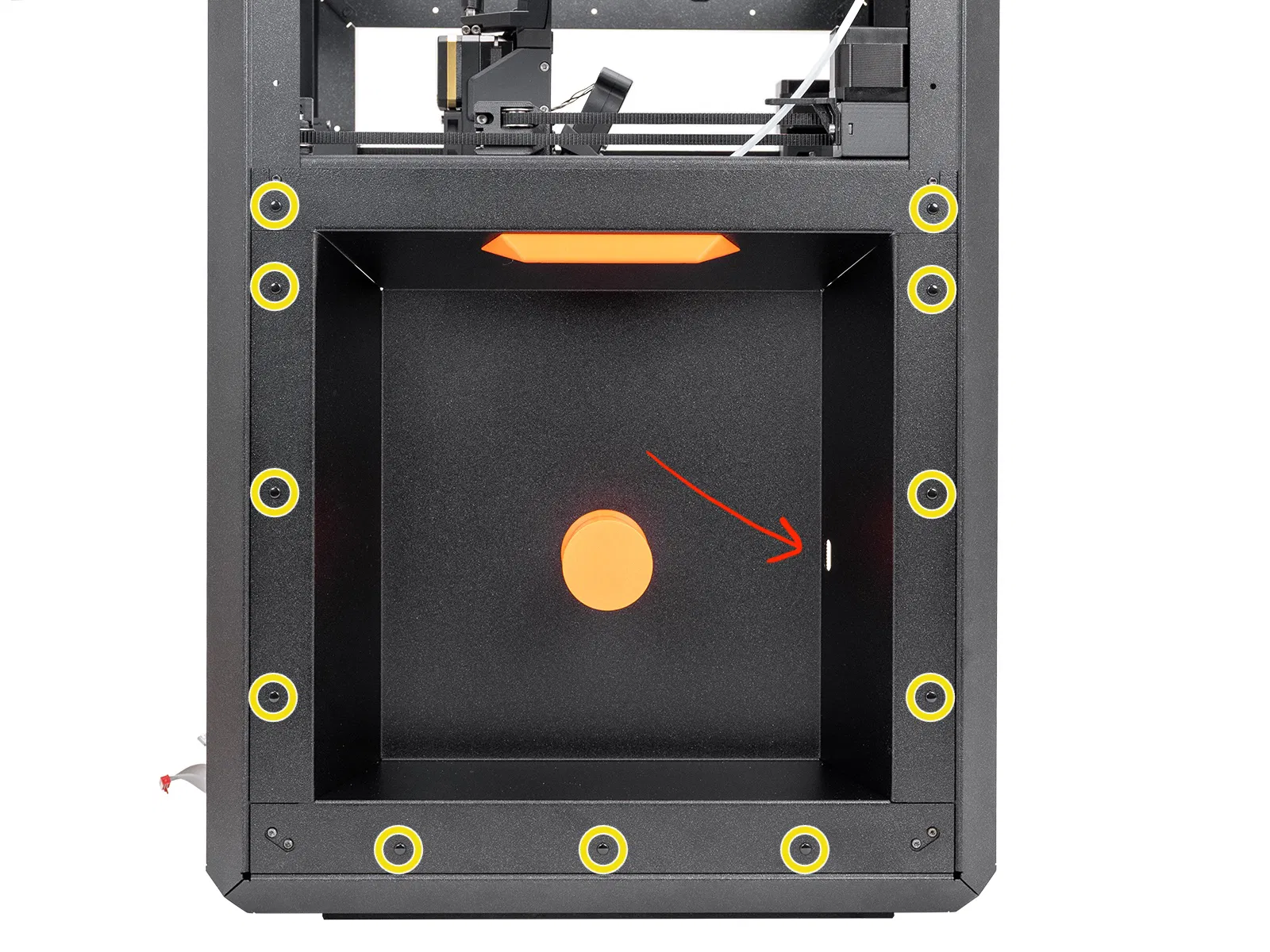

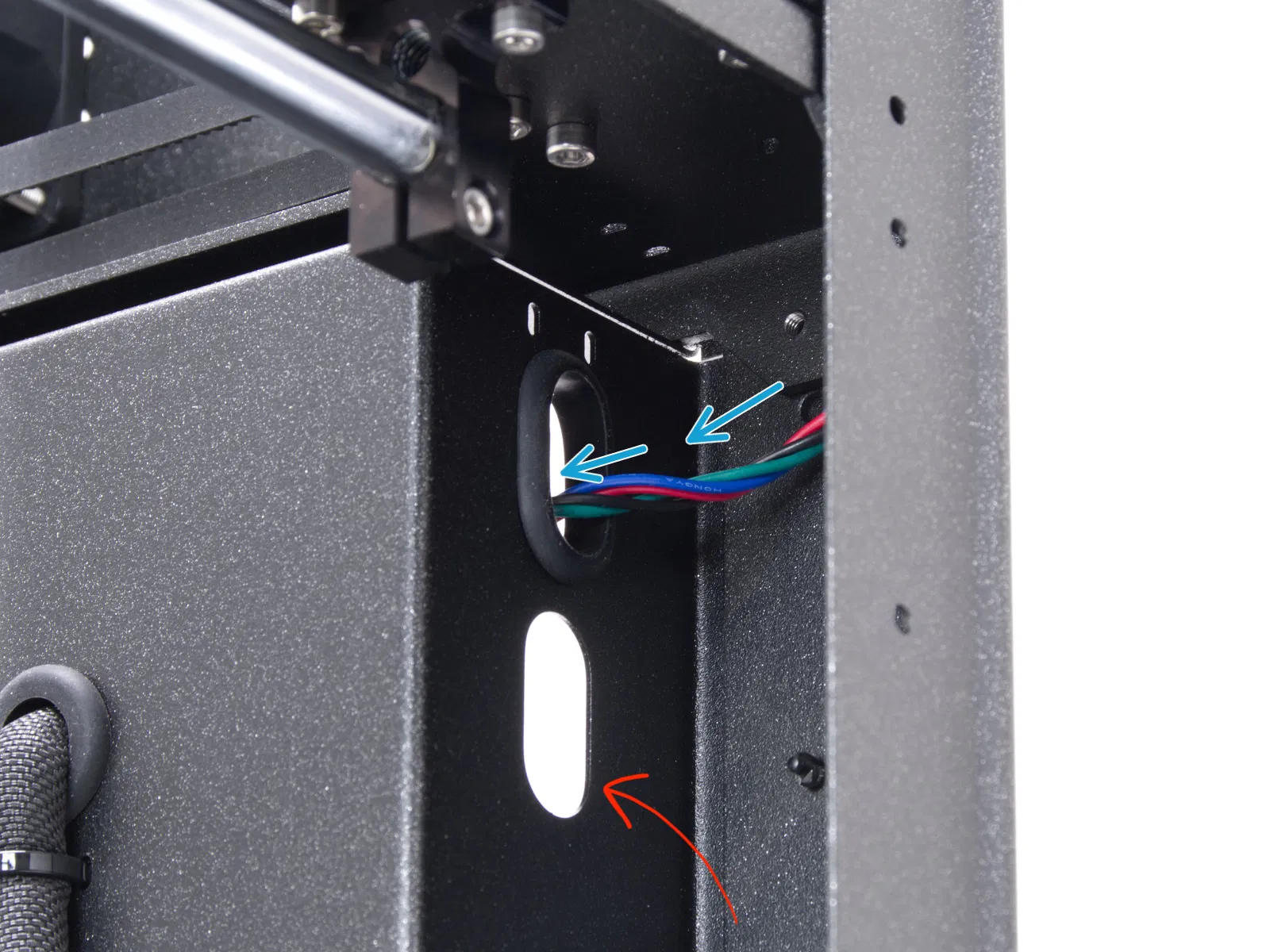

Dây nguồn của MMU3 vừa đủ dài để tới mainboard của Core ONE nếu bạn đi dây qua:

• Lỗ trống phía sau của tấm ốp bên phải
• Sau đó đi qua một lỗ trống khác ở phía sau khung máy

👉 Các đường đi dây này được đánh dấu bằng mũi tên đỏ trong hình ảnh minh họa.

💡 Mẹo nhỏ: Bạn có thể cần tỉa bớt các chốt nhựa nhỏ trên đầu nối phía mainboard (Einsy board) để cắm vào dễ dàng hơn và tránh làm căng dây.

🌀 Khuyên dùng bộ đệm (Buffer) dung tích lớn

Với ống PTFE dài 85 cm, bạn rất nên sử dụng bộ đệm dung tích lớn để chứa hết phần nhựa bị rút ngược lại.

Bạn có thể tìm thấy mô hình bộ đệm tương thích tại đây:

👉

Bộ đệm này được thiết kế để chứa 6 tấm mica 36×36 cm (hoặc có thể in toàn bộ trên máy Prusa XL).

✅ Ưu điểm

• Lắp đặt bên hông gọn gàng, không cần can thiệp cấu trúc máy
• Quản lý nhựa thừa tốt hơn với bản V2
• Giữ được thẩm mỹ nguyên bản cho máy Core ONE
