Vỏ hộp lớn cho mạch HeishaMon v5

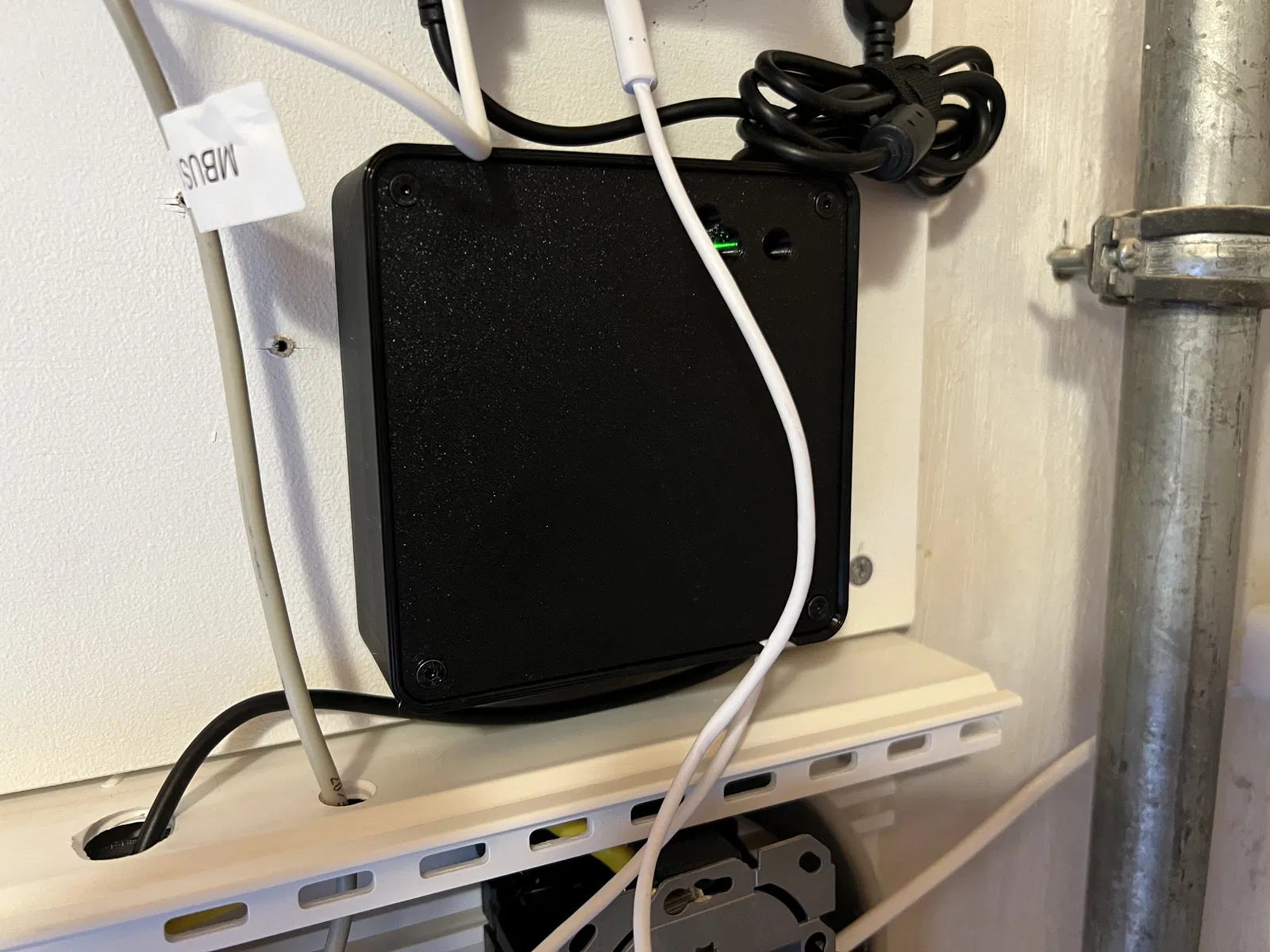

Mẫu vỏ hộp được thiết kế riêng cho phiên bản mạch HeishaMon v5 cỡ lớn (sử dụng chip ESP32), giúp bảo vệ bộ điều khiển máy bơm nhiệt Panasonic Aquarea của bạn. Hộp hỗ trợ gắn thêm ốc cấy nhiệt và có tùy chọn nắp đậy in nhãn rõ ràng.
Mô tả
Mạch HeishaMon cho phép bạn đọc và ghi các giá trị từ/đến dòng máy bơm nhiệt không khí-nước Panasonic Aquarea H, J, K & L một cách cục bộ. Bạn có thể sử dụng nó thay thế hoặc bổ sung cho bộ điều khiển đám mây Panasonic CZ-TAW. Thiết bị này hỗ trợ tích hợp vào các hệ thống nhà thông minh như Home Assistant.
Mua PCB tại đây: https://www.tindie.com/products/thehognl/heishamon-communication-pcb/
Github: https://github.com/Egyras/HeishaMon
Tích hợp HA: https://github.com/kamaradclimber/heishamon-homeassistant/

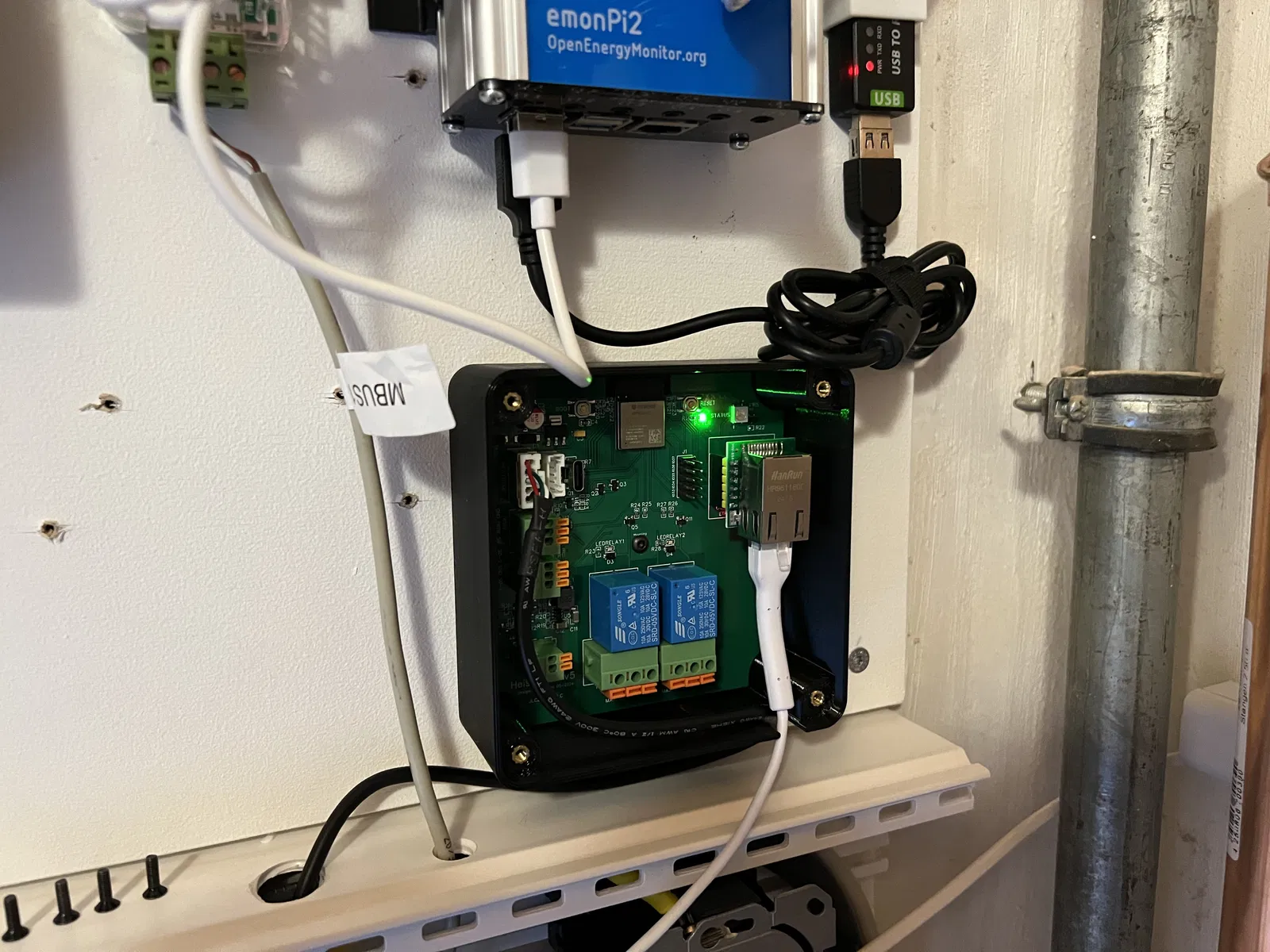

Hộp đựng này dành cho phiên bản PCB lớn (chạy chip ESP32), phiên bản nhỏ dùng ESP8266 sẽ không vừa.
Thông số in:
- Chất liệu: PETG hoặc PLA
- Chiều cao lớp in: 0.32 mm
- Cấu hình tốc độ thông thường
- Tùy chọn: đổi màu tại lớp 3 và 5 cho nắp đậy nếu muốn hiển thị nhãn.
Bạn cũng sẽ cần:
- 5x ốc cấy nhiệt (heat set insert) M3
- 4x ốc vít đầu bằng (FHCS) M3x10 hoặc M3x8
- 1x ốc vít đầu tròn (BHCS) M3x8
Cập nhật 20-06-2025

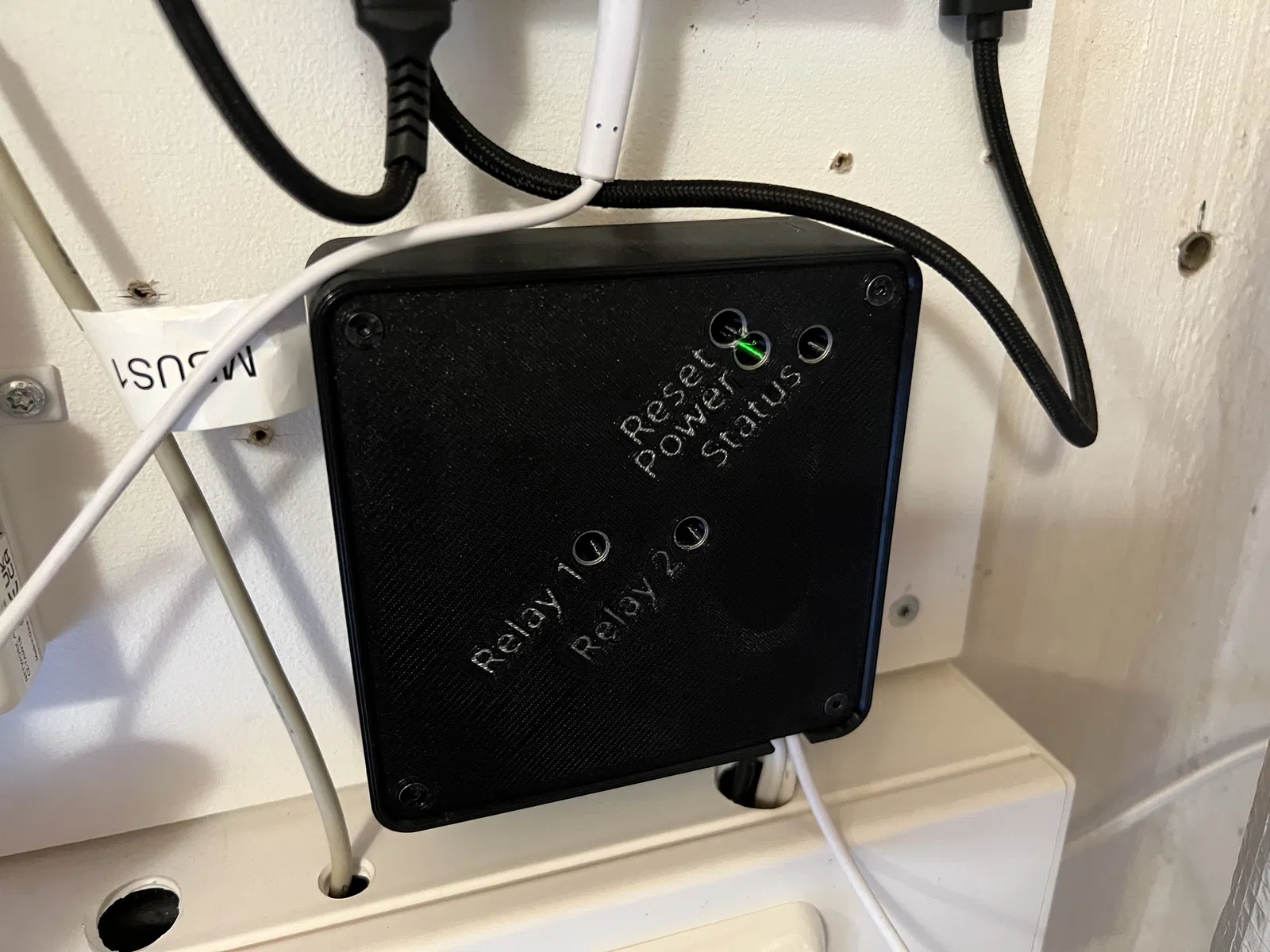

Đã thêm nắp đậy có sẵn nhãn.
Cập nhật 04-07-2025
Đã thêm lỗ cho đèn LED của relay 1 & 2.
Giấy phép
File mô hình
